Добрый всем вечер! На днях что-то стукнуло в переднем правом колесе. Поднял на домкрат , подергал колесо - небольшой люфт есть . Сразу не понял , поднял вторую сторону - колесо не дергается.

Подскажите , как правильно диагностировать подшипник, или что еще это может быть?

Да и при торможении педаль тормоза бьется ( может это связанно).

Никогда в жизни не менял передний ступичный подшипник, и даже из далека не смотрел как это делается. Так что если можно , как для тупого , как менять ? какой спец инструмент может понадобиться ? по книге не очень понятно.



Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Добрый вечер Александр,на своем эскудике я сам менял подшипник,там ничего сложного нет.Снял колесо,тормозной супорт,затем снял хаб,и перед нами внутренности что надо разбирать.Надо с вала шруса снять стопорное кольцо.Затем надо открутить спец.стопорную гайку(со множеством отверстий)ее без спец ключа может быть проблематично открутить.Я брал какой то прочный стержень металлический и вставлял его в одно из отверстий а другой рукой брал что нибудь на подоби монтировки и вставлял между металлическим стержнем и валом шруса пытаясь его открутить.Можно конечно и при помощи молотка и зубила но жалко шайбу кромсать.У меня в этой гайке еще вкручено 4 маленьких винтика в стопорную шайбу сидящей на валу шруса.(эту стопорную гайку надо подгонять по отверстиям со стопорной пластиной так чтоб совпали 4 отверстия для винтиков.После того как сняли гайку и за ней пластину стопорную,можно снимать ступицу.Если не подается снятию то можно постукать не сильно молотком с другой стороны.В этой ступице и сидит подшипник.Но чтоб его вытащить надо достать из него стопорное кольцо.
Вроде как то так.Я брал подшипник в комплекте с сальниками и стопорными кольцами.Обошолся без спец инструмента,хотя чтоб снять стопорные кольца и стопорную шайбу то лучше пользоваться ими а не е....я.
Диагностировал я как и вы,вывешиванием колеса и брал за верх и низ и дергал.,при живом подшипнике люфта быть не должно.
Вроде как то так.Надеюсь чем то но помог.

  • Нравится
Реакции: 1 человек

zaleks

Наш человек
9 Июль 2010
123
4
0
Казахстан
Езжу на ...
Suzuki Vitara, 1993, G16A, МКПП
Ответ: Ступичный подшипник . Vitara

На счет того что педаль тормоза бьется, это скорее всего просто бороздки на тормозных дисках, если сильно напрягает, можно их просто проточить, должно исчезнуть. А обычно сдохший подшипник начинает выть, причем в какую-то опред.сторону, т.е. допустим маленько влево - шумит, маленько вправо - тишина. Хотя у меня не шумел, но люфт в колесе был, на всякий пожарный поменял (но времени тогда жутко не было, отдал дядкам)


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Спасибо товарищи за полные и оперативные ответы!

Попробую разобрать посмотреть что к чему. У моего коллеги Опель зафира, так у него подшипник гудел, причем в салоне было такое чувство что ты находишься в реактивном самолета, а тут тишина . Диски тормозные сточены до минимума и в бороздках, просто оттягиваю замену .


еще не пойму что брать сам подшипник с какойто желтой фигней в центре

http://exist.by/images/getimg.aspx?pid=79407918&flag=4156

или ремкомплект

http://exist.by/images/getimg.aspx?pid=CA2059E5&flag=20602

в нем еще какая то гайка (?) и цена почти в 4ре раза больше

и чем все это дело смазывать? литол , графитка, шрус?


Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Спасибо товарищи за полные и оперативные ответы!

Попробую разобрать посмотреть что к чему. У моего коллеги Опель зафира, так у него подшипник гудел, причем в салоне было такое чувство что ты находишься в реактивном самолета, а тут тишина . Диски тормозные сточены до минимума и в бороздках, просто оттягиваю замену .


еще не пойму что брать сам подшипник с какойто желтой фигней в центре

http://exist.by/images/getimg.aspx?pid=79407918&flag=4156

или ремкомплект

http://exist.by/images/getimg.aspx?pid=CA2059E5&flag=20602

в нем еще какая то гайка (?) и цена почти в 4ре раза больше

и чем все это дело смазывать? литол , графитка, шрус?
Александр,та желтая фигня типо втулки это пластмасина для того чтоб подшипник не развалился,внутренняя обойма состоит из 2-х частей.И эта пластмасина их держит,винимать ее после того как все готово к сбору и установки на свои места.
Второй комплект я тоже же смотрел но не стал брать,т.к. у меня там нет такой гайки а стоит своеобразная гайка которую нужно затянуть так чтоб ее отверстия совпали с отверстиями в стопорной шайбе стоящей за стопорной гайкой.
Себе брал какой то "оптимал".
Важно так же затянуть все так чтоб не перетянуть подшипник иначе будет греться.И не дотянуть иначе люфт останется.
Попробуйте разобрать и посмотреть что там у вас за система,может поможет подтянуть гайку.Я как то такое делал,помогло не много.



Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Александр,та желтая фигня типо втулки это пластмасина для того чтоб подшипник не развалился,внутренняя обойма состоит из 2-х частей.И эта пластмасина их держит,винимать ее после того как все готово к сбору и установки на свои места.
Второй комплект я тоже же смотрел но не стал брать,т.к. у меня там нет такой гайки а стоит своеобразная гайка которую нужно затянуть так чтоб ее отверстия совпали с отверстиями в стопорной шайбе стоящей за стопорной гайкой.
Себе брал какой то "оптимал".
Важно так же затянуть все так чтоб не перетянуть подшипник иначе будет греться.И не дотянуть иначе люфт останется.
Попробуйте разобрать и посмотреть что там у вас за система,может поможет подтянуть гайку.Я как то такое делал,помогло не много.
Спасибо! Подшипник купил в комплекте 2 сальника.

В общем , снял хаб, открутил стопорную гайку. легко , как описывали вы, только без лома , обошелся 2мя отвертками. Мне показалось так быть не должно, попробывал закрутить ее посильнее. Люфт не убирается. Решил всетаки менять . Снял суппорт. добрался до подшипника. Одна половинка его выпала почти сама - чуть ковырнул отверткой. Вторая засела намертво. Стучал , бегал с бубном, потом надел колесо , тянул за колесо , зашел товарищ в гараж - тянули вдвоем , ничего не вышло. Решил расковырять платмасску в подшипнике и достать ролики по одному. Ступицу снял. Оставшееся кольцо от подшипника с оси срезал болгаркой.Стопорное кольцо и сальники достал без проблем. Внешнюю обойму из ступицы достать не смог. Завтра пойду на СТО где пресс есть.

Гайку подтягивать видимо уже пробывали до меня - очень глубокий паз на пластине от подшипника.

Еще вопрос , та часть приводного вала (шруса) , которая торчит из оси ходит как г..но в унитазе , так и должно быть или износилось что?


Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

У меня ступца снялась не сказать что легко но немного по ней пришлось постучать.Может вы не сняли какое стопорное колечко?По поводу гайки то она не должна легко крутится,ее вообще надо затягивать(если правильно помню)более 200 чего то там..Н. И эта гайка прикручивается маленькими винтиками к шайбе.
Вал у меня тоже так же болтается.Это наверно так и должно быть.При подключении передка он сидит в хабе и не болтается.
Уменя подшипник вышел при помощи какой то колотушки и молотка.А заприсовывли на сто прессом.


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

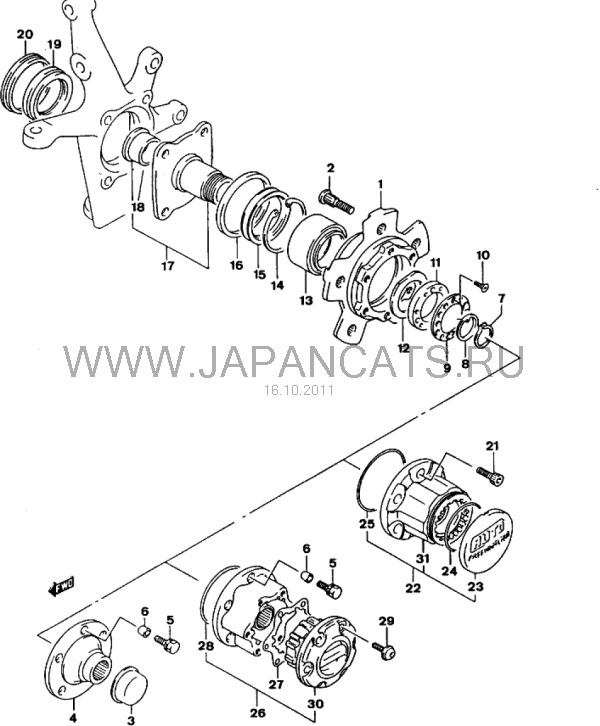

Так с картинкой понятнее будет.

13-сам подшипник

снял элементы 9 ,10(болтики 4шт),11(та самая стопорная шайба момент по книжке -145), 12 ,14(стопорное кольцо),15,16


Вложения

Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Перепресовал на СТО подшипник. Большой такой пресс сделал "чпок" и подшипник вылетел.

У варилкиных заказал сделать ключик на подобии того что в этой теме

http://forums.drom.ru/suzuki-escudo/t1151305184.html

Только не так красиво , а будет просто труба длинной 20см с 4мя шпильками на конце. В трубе поперек дырка для рычага.

  • Нравится
Реакции: 1 человек

Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Поздравляю,вот видите ничего сложного,главное просто посмотреть что снять а там все пойдет.
Сам себе менял первый раз и делал без книги и советов,благо есть опыт работы на сто,так что особых проблем не возникло.
А такой же ключик сам хотел заказать но руки не доходят.





Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Поздравляю,вот видите ничего сложного,главное просто посмотреть что снять а там все пойдет.
Сам себе менял первый раз и делал без книги и советов,благо есть опыт работы на сто,так что особых проблем не возникло.
А такой же ключик сам хотел заказать но руки не доходят.
Рано , рано поздравлять. Еще не собрал . Пока на работе сижу. Скоро поеду.

Подскажите еще пожалуйста , как мне правильно закрутить шайбу, без динамометрического ключа? Тазовода тут встретил, он рассказал сложную технологию, и говорит главное не перетянуть.


Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Без ключа даже не знаю,сам тянул без него пока не начали гнуться всякие отвертки,потом пришлось докручивать шайбу чтоб совпали отверстия гайки и шайбы тупым зубилом и молотком,но мне кажется что это не вариант и слабовато затянуто,надо будет заказать ключ и подъехать к стошникам.
А насчет сложной технологии я что то сомневаюсь,надо только выдержать момент.
Раньше когда работал то на тазах вообще затягивали ключом и 2-х метровым рычагом.
А так когда соберете то проверить можно простым способом,это покрутить колесо,оно не должно крутиться с трудом,и если перетянуто то ступица и диск будут греться.


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Сущий пздц.Чешу репу.

Поставил ступицу, закручиваю гайку от руки - люфт есть небольшой, затягиваю ключем всеравно есть. Тянул пока не обломал шпильки на спец ключе - все равно люфт есть. Что за хрень?

Завтра попрошу сделать еще один ключ и метала покрепче.


Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Странно но у меня люфт небольшой остался тоже,но я все грешил на то что затягивал без ключа.


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Спросил у человека как он на зафире менял , там меняется ступица в сборе , тоже говорит 2х метровым ключем затягивали....

Новый ключик сделали , 4 шпильки из медицинской стали , сегодня попробую.




Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

У нас то проще все меняется и дешевле,Александр а нет у вас возможности найти динамо метрический ключ и им затянуть?


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Нет динамометрический ключ одолжить негде , у товарища есть до 90нм , и за ним ехать далеко . Я вам отписал в личку . В коде телефонном кажеться ошибся код +37529 .а не +375029 ( забыл . может можно и так и так )


Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Я вам тоже ответил.
Раз нет ключа то тяните с каким нибудь большим рычагом,потому что усилие нужно не маленькое.
Я тоже буду заказывать такой ключ,у одних знакомых стошников есть динамо ключ,возьму у них.
Вы как затяните проверьте колесо на то чтоб крутилось хорошо.


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Ничего не получилось Рыдаю!

Ключ в виде трубы с 4мя шпильками приваренными не подходит. Шпильки ломаются по сварному шву. Максимально получилось прилажиться к метровому рычагу одной рукой ( на 55кг моего веса это совсем немного ). Люфт есть , отверстия на стопорной шайбе под 4ре винтика не совпали. Даж не знаю что делать ....... Думаю поехать в сервис к официалам, только не знаю можно в таком состоянии ехать....

Добавлено через 9 минут
Да еще такой момент - подшипник новый вроди шариковый , на 2 части не распадается. номер H18010 ....


Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Наверно выход у вас ехать в сервис,главное чтоб там был такой ключ.Доехать сможете если не далеко,но на всякий сильно не гоните.По идеи не должно ничего открутится вы подтянули его не просто рукой.
Себе поставил конический подшипник,а в чем разница шарик или конус не знаю,но на сколько знаю конические подшипники можно подтягивать.






Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Вот нагуглил тему про джимники

http://www.suzuki-club.ru/forum/sho...ight=%F1%F2%F3%EF%E8%F7%ED%FB%E9+%EA%EB%FE%F7

такой же ключ используется.

В общем завтра позвоню к официалам, если у них нет буду заказывать токарю вытачивать.

по ссылке есть вариант где выточили просто балванку в виде трубы с 4мя отверстиями , и в отверстия вставляются сверла и отрезаются под 5мм , т.е шпильки если ломаются , меняются на новые.

Очень я расстроился , впервый раз ремонт авто затянулся больше чем на 2е суток.


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Закрутил!

ключ по этим чертежам

http://forums.drom.ru/suzuki-escudo/t1151305184.html

Только шпильки съемные и труба без гайки. Рычаг 1 метр , зажимали вдвоем , очень боялись перетянуть , так что тянули по чуть-чуть , щупая люфт , как только люфт пропал тянуть перестали. Выпили пива и спать .


Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Закрутил!

ключ по этим чертежам

http://forums.drom.ru/suzuki-escudo/t1151305184.html

Только шпильки съемные и труба без гайки. Рычаг 1 метр , зажимали вдвоем , очень боялись перетянуть , так что тянули по чуть-чуть , щупая люфт , как только люфт пропал тянуть перестали. Выпили пива и спать .
Александр испытания провели,гул есть,люфт пропал?


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Александр испытания провели,гул есть,люфт пропал?
Нет , не испытывал, пьяный был . Так что только закрутили и пошли по домам, даже хаб не поставил...... что бы с дури ничего не поломать :D


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

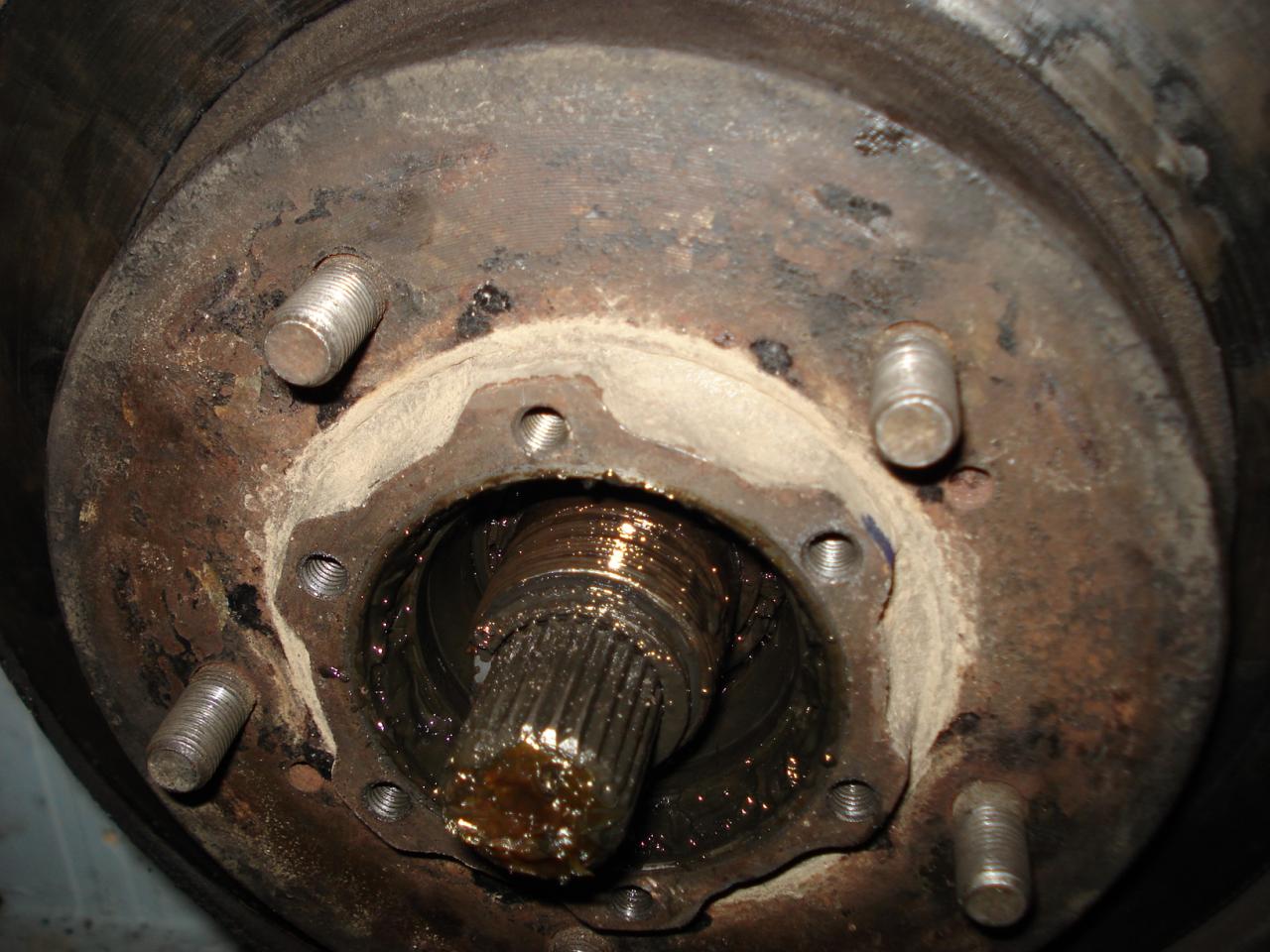

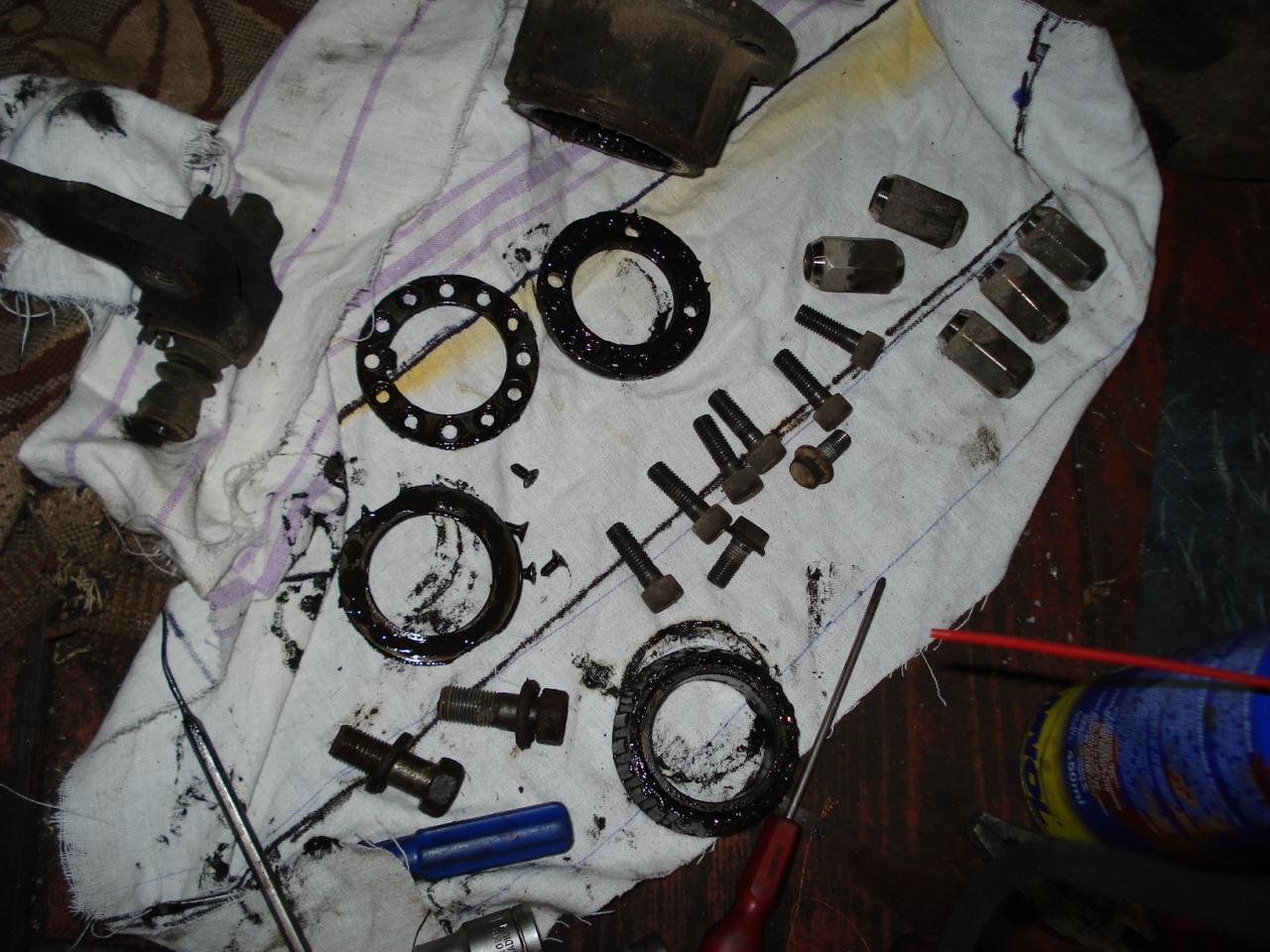

Собрал , Покатался . Люфтов нет , не воет , педаль тормоза в ногу не бьет. Доволен как слон !

Пара фоток , того что там внутри.


Вложения



Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Ну вот и замечательно.
Значит и мне придется заказывать такой ключик.Но смотрю на чертеж и не вижу некоторых размеров,длинна внутреннего отверстия и длинна самого ключа(хотя это не столь важно).


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Ну вот и замечательно.
Значит и мне придется заказывать такой ключик.Но смотрю на чертеж и не вижу некоторых размеров,длинна внутреннего отверстия и длинна самого ключа(хотя это не столь важно).
Да с размерами там не очень.

Я делал так , заказал у токоря шайбу 42*65 ( внутренний*внешний) . длинной 2см . В ней отверстия под шпильки , с другой стороны к ней приварена труба D50 длинной 20см, в трубе отверстие 10, под вороток. Шпильки сделал из болтов (часть без резьбы). При закручивании противоположный конец трубы на домкрат, иначи большая нагрузка на излом и ключ вылетает из шайбы.

Длинна которой нет на чертеже .......уже забыл около 5см . Делай 7- не ошибешься. Шпильки обязательно съемные , иначе погнуться , ключ на мусор.


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Ступичный подшипник . Vitara

Что-то не то с этим подшипником. Поднял еще раз колесо , подергал , опять люфтит точно так же . Дотянул еще гайку примерно на 0.5 оборота , люфт уменьшился, но всеравно если хорошо колесо обнять , то прощупывается небольшой люфт . Буду дальше наблюдать.


Кирилл76

Наш человек
14 Апрель 2011
201
5
0
углич
Езжу на ...
сузуки эскудо.g16a.TD01W 92 г.
Ответ: Ступичный подшипник . Vitara

Что-то не то с этим подшипником. Поднял еще раз колесо , подергал , опять люфтит точно так же . Дотянул еще гайку примерно на 0.5 оборота , люфт уменьшился, но всеравно если хорошо колесо обнять , то прощупывается небольшой люфт . Буду дальше наблюдать.
Александр,после замены подшипника и затяжки ключом гул пропал?
