Пропала искра с катушки зажигания

kpivlad

Бывает здесь
17 Февраль 2011
64
0
0
Норильск
Езжу на ...
Suzuki Escudo, 1993 год, правый руль, двигатель 1590 см3, модель двигателя G16A, модель кузова TA01W (двухдверка), полный привод.
Машина одаптирована для внедорожный поездок.
Привет всем!
Сломалось в том месте где не понимаю, Может у кого такое было?!
Поменял ВВ провода, бегунок, крышку трамблера, катушку зажигания на новые. Старые тоже все работали, но из-за постоянных поездок под "водой" пошли пробой, т.е двигатель подтраивал при достижении рабочей температуры (в основном). Менял провода ВВ сперва - стало заметно лучше. Потом сразу поменял крышку, бегунок и катушку зажигания.
Завелось все с полпинка. Доехал до дому - красота. Заглушил, через полчасика вышел и бац крутит, но не заводится. Проверил искру на центральном проводе - ее нет, на массу не пробивает. В гараж на галстуке.
Внешне все цело. 12 вольт на катушку приходит. Цешкой мерил.

Подскажите по обывательским вопросам;
1. Где у меня коммутатор и есть ли он вообще, да как выглядит. я не нашел. По манулу вроде тоже нет, там только транзюк (это и есть коммутатор?), помехогаситель, ЕСМ (что это кстати?) и реле основное.
2 Что за два тонких провода выходят из трамблера и по монулу идут к мозгам? Я так понял это от прерывателя идет сигнал на мозги для тахометра и за одно на управление одной из обмоток катушки зажигания.
3 Если эти два проводка отсоединить, то искра на катушке должна быть или нет?
4 Может какие предохранители, Хотя я вроде все, что нашел проверил. Если предохранитель какой , то где его искать?

Да и за одно с чего начинать поиск? В трамблере могло что-то захряснуть, особенно тот датчик откуда, эти два проводка идут (как он там называется).
К трамблеру у меня не предусмотрен подвод вакуума.

И вообще принцип работы всей этой системы каков?

Ничего не трогал, толко промыл карбоклинером трамблер под бегунком от грязи и поменял детали!


Goncales

Еще тот ездоцало!
30 Июль 2010
2,707
156
63
51
Одесса
Езжу на ...
Chevrolet Geo Tracker TA01R 1991 cabrio black G16A V8 CFI МT
Suzuki Vitara (Santana) TA01W 1998 5d black G16A 16V MFI МT
Ответ: Пропала искра с катушки зажигания

Проверил искру на центральном проводе
- похоже что спалили ДПКВ (датчик Холла).
Судя по описанию - двиг 16V c распределенным впрыском?


Goncales

Еще тот ездоцало!
30 Июль 2010
2,707
156
63
51
Одесса
Езжу на ...
Chevrolet Geo Tracker TA01R 1991 cabrio black G16A V8 CFI МT
Suzuki Vitara (Santana) TA01W 1998 5d black G16A 16V MFI МT
Ответ: Пропала искра с катушки зажигания

Если он - то бенза в цилиндрах быть не должно :(


kpivlad

Бывает здесь
17 Февраль 2011
64
0
0
Норильск
Езжу на ...
Suzuki Escudo, 1993 год, правый руль, двигатель 1590 см3, модель двигателя G16A, модель кузова TA01W (двухдверка), полный привод.
Машина одаптирована для внедорожный поездок.
Ответ: Пропала искра с катушки зажигания

Да у меня G16A. Где этот датчик холла стоит. В трамблере у меня катушка индуктивности или это одно и то же?

У меня по манулу и наяву там в трамблере только катушка индуктивности и кулачковый ротор. Как ее можно спалить? На нее вроде напряжение не подается, она сама его подает или не так? Но похоже что-то спалил. Датчика холла помоему там нет. Не знаю как он выглядит. В трамблере 4 детали; крышка, бегунок, катушка и ротор со звездочкой (кулачками). Я так понимаю, эта катушка с ротором это и есть датчик вращения распредвала.
Бензин похоже подается. По звуку с форсунок слышно, что бензин поступает.
Но вот эта катушка не звонится. Цешка показывает отсутствие проводимости. Может цешка хреновая. Должно быть около 150 ом.
Может кто у себя глянет?

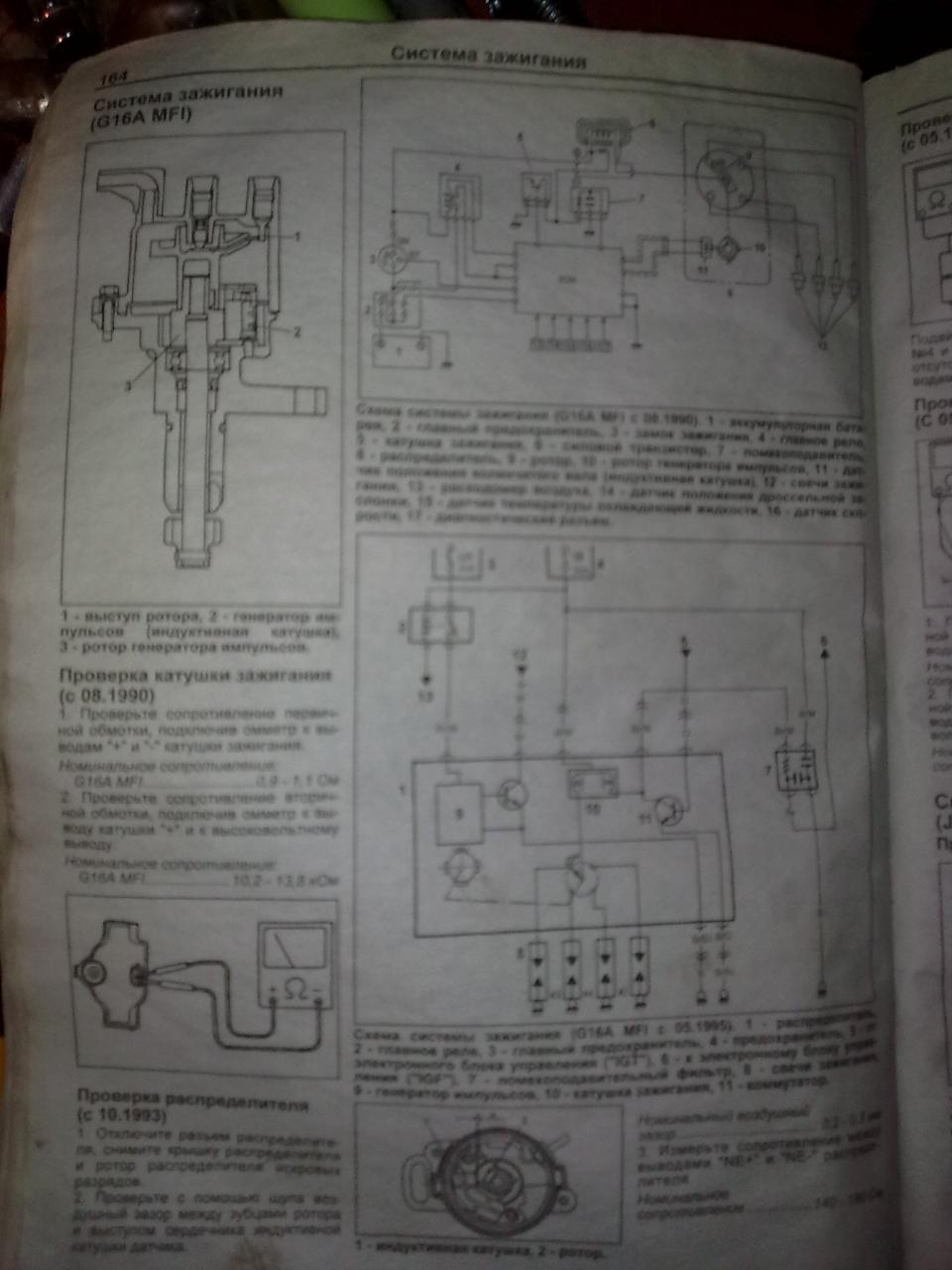

В схеме есть еще транзюк, помехоподавитель и реле (фото 0664 верхняя схема прилагается). Коммутатора я так понял у меня нет. Катушкой управляет комп через транзюк?
Может кто подскажет как транзюк проверить? Транзюк я так понимаю эта та прямоугольная черная коробочка на раме крепления катушки зажигания?

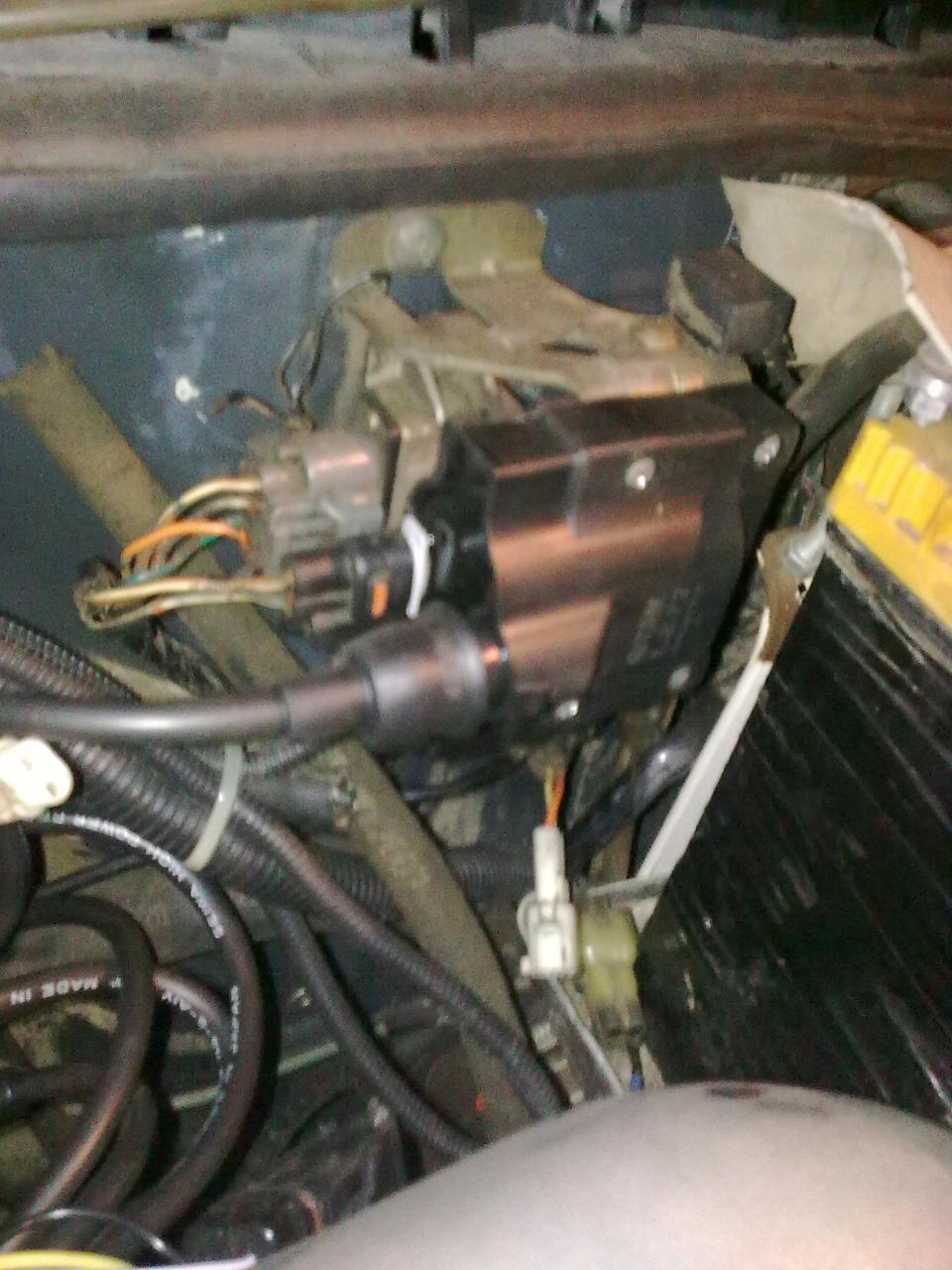

И еще в книге нет того, что у меня за катушкой зажигания стоит (фото прилагается). Какая то коробочка 4 контактным разъемом. Что это? Кто может знает.
Да и еще один момент. Может кто у себя глянет;
когда стартер крутит движок, до того как он запустится, стрелка тахометра должна реагировать, т.е обороты на панели можно увидеть при прокрутке стартером?
У меня тишина.


Вложения

Goncales

Еще тот ездоцало!
30 Июль 2010
2,707
156
63
51
Одесса
Езжу на ...
Chevrolet Geo Tracker TA01R 1991 cabrio black G16A V8 CFI МT
Suzuki Vitara (Santana) TA01W 1998 5d black G16A 16V MFI МT
Ответ: Пропала искра с катушки зажигания

Да у вас не датчик Холла (указал спецально в скобках т.к. не знал год вашей машины), на 16клап. он ставился с 95г. Но все равно это ДПКВ (индуктивная катушка) №11. Да по книге сопротивление 140-180 Ом
Вот одна из тем по этой проблеме. И вот дром, комрад gorst пишет как проверить ее.
Бензин проверить - выкрутите свечи после того как помаслаете стартером.
У мну вообще трамблер 7и проводной в котором сидит и катушка и коммутатор на витаре 98г.
Удачи.


kpivlad

Бывает здесь
17 Февраль 2011
64
0
0
Норильск
Езжу на ...
Suzuki Escudo, 1993 год, правый руль, двигатель 1590 см3, модель двигателя G16A, модель кузова TA01W (двухдверка), полный привод.
Машина одаптирована для внедорожный поездок.
Ответ: Пропала искра с катушки зажигания

Два дня копался в гараже. выяснилось, что вылеиела катушка индуктивности (всетаки там действительно она, а не датчик холла). На морозе откололся кусочек корпуса этой катушки и вместе с проводком обмотки. Я ее перемотал залил эбакситкой. Был порыв - метра 3 смотал. Устранил - тупо спаял провода и заизолировал. Получил 170 ОМ. Вещь внешне не сложная, на первый взгляд. Поставил и .....
Зажигание ушло градусов на 20 (поймал ажно за зоной регулирования - "ушко" трамблера). Машина отлично заводиться, а вот ездит плохо. На холостых все ОК. Без нагрузки (просто жмем на газ) тоже. А вот на ходу дергается. Потеря мощности огромная. Плюс ко всему, если взяться за ведущий от катушки высоковольтный провод, то бьет током, а ведь они + крышка трамблера новые. Видимо катушка "опорожняется" (коммутируется) невтему, т.е. когда бегунок далеко от контактов или еще как. Комп импульсы с катушки не понимает и делает, что попало.
Короче восстановить полностью ее не удалось. БУДУ ПОКУПАТЬ КОНТРАКТНЫЙ ТРАМБЛЕР. Вряд ли удастся найти катушку отдельно.
Вопрос в чем, кто соображает в электричестве, подскажите в целях повышения образованности, и для понимание причин - почему сбилось зажигание после починки катушки и машина себя так ведет находу:
1. Я не смог "вспомнить правило буравчика или как его там ... из курса школьной физики" и поэтому не знал какой конец у катушки +, а какой минус. Если я не попал с полярностью, т.е подал в плюсовой провод компа минус с катушки, такое поведение авто возможно? + и минус с катушки имеют значение? Ведь в жизни не зря с катушки плюс и минус упомянут, а на яву провода от нее красный и белый. (стоит экспериментировать с перекидыванием полярности на разъеме катушки?) Думаю попробовать
2. Когда старый корпус катушки ломал может сломал какую радиодеталь залитую в пластик между + и минусом? Там на схеме прямоугольником обведено в месте выхода проводов с катушки. Что это значит (фото схемы было ранее)?
3. Изменение сопротивления катушки после ремонта (место спайки порыва и т.д.) может повлиять)?


kpivlad

Бывает здесь
17 Февраль 2011
64
0
0
Норильск
Езжу на ...
Suzuki Escudo, 1993 год, правый руль, двигатель 1590 см3, модель двигателя G16A, модель кузова TA01W (двухдверка), полный привод.
Машина одаптирована для внедорожный поездок.
Ответ: Пропала искра с катушки зажигания

Ну вот получилось!
Действительно перепутал полярность на катушки индуктивности.
Поменял местами плюс с минусом, перепаял и все стало хорошо.
Так, что катушку индуктивности трамблера перемотать можно своими руками. Все работает.
Однако, зажигание точно в то место, как до поломки не вернулось. Вернулось где-то рядом. Ловил и выставлял заново.
Всем удачи


Александр Mi

Сузуковод со стажем
22 Сентябрь 2010
1,475
88
0
Минск
Езжу на ...
Suzuki Vitara 1991 G16A 8v
Ответ: Пропала искра с катушки зажигания

Руки однако растут от куда надоБраво! Ай


Goncales

Еще тот ездоцало!
30 Июль 2010
2,707
156
63
51
Одесса
Езжу на ...
Chevrolet Geo Tracker TA01R 1991 cabrio black G16A V8 CFI МT
Suzuki Vitara (Santana) TA01W 1998 5d black G16A 16V MFI МT
Ответ: Пропала искра с катушки зажигания

Остался один вопрос - шо за хрень на фото? :)))


operators

Свой в доску
4 Ноябрь 2010
692
48
0
36
Череповец
Езжу на ...
авто Vitara Cabrio G16A 8v 93
мото Yamaha TDM 850 2
вело «САЛЮТ» 114—912
фото Nikon D3100
Ответ: Пропала искра с катушки зажигания

Всмысле "хрень на фото"? (прикалываетесь батенька?)
этож катушка зажигания


Goncales

Еще тот ездоцало!
30 Июль 2010
2,707
156
63
51
Одесса
Езжу на ...
Chevrolet Geo Tracker TA01R 1991 cabrio black G16A V8 CFI МT
Suzuki Vitara (Santana) TA01W 1998 5d black G16A 16V MFI МT
Ответ: Пропала искра с катушки зажигания

...И еще в книге нет того, что у меня за катушкой зажигания стоит (фото прилагается). Какая то коробочка 4 контактным разъемом. Что это? Кто может знает.
Че сразу прикалываюсь?Не-не-не У мну на трекере на моновпрыске - к катушке крепиться коммутатор, но не так как на фото, а на витаре вообще трамблер 7и контактный и все - ни катушки ни хрена.:(


operators

Свой в доску
4 Ноябрь 2010
692
48
0
36
Череповец
Езжу на ...
авто Vitara Cabrio G16A 8v 93
мото Yamaha TDM 850 2
вело «САЛЮТ» 114—912
фото Nikon D3100
Ответ: Пропала искра с катушки зажигания

вот, а у меня на монике 93 года - именно такая система - катушка зажиги, а птом распределитель Показываю
