Помагите подключить коммутатор

Тема в разделе "Vitara, X-90, Sidekick, Escudo", создана пользователем dimarik0481, 22 апр 2012.

  1. dimarik0481

    Регистрация:
    2 май 2011
    Сообщения:
    13
    Антипатии:
    0
    Адрес:
    Тверь

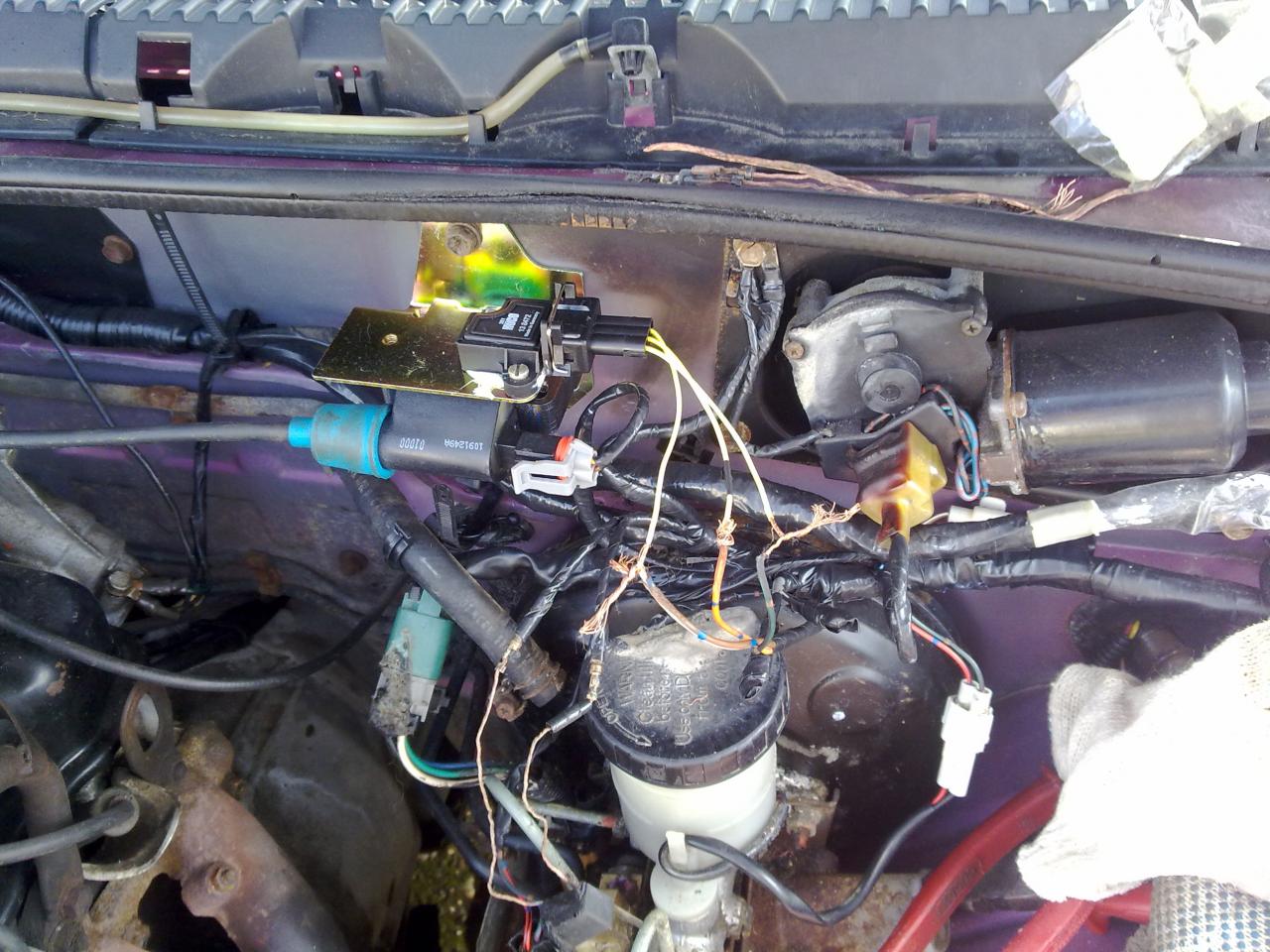

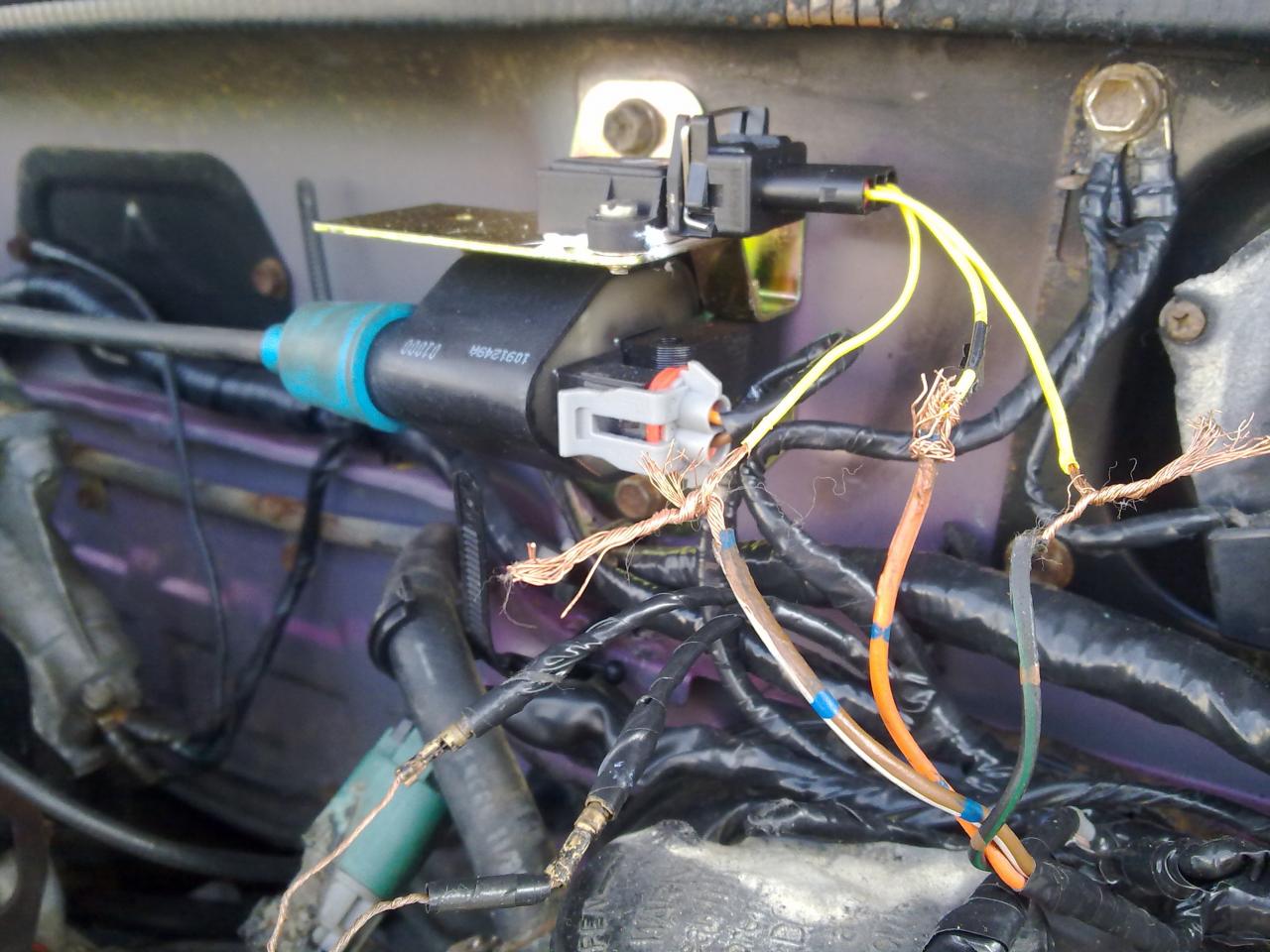

    Немного погорела проводка. Купил новые: катушку, коммутатор, лямбду. Но не могу подключить коммутатор - это такая маленькая штучка прикручена к катушке, так как при пожаре провода из нее вывалились и как их воткнуть не знаю.


    Вложения:

    • 20062011296.jpg
      Размер файла:
      178,2 КБ
      Просмотров:
      234
    • 20062011297.jpg
      Размер файла:
      141,1 КБ
      Просмотров:
      233
  2. Загрузка...

    Похожие темы - Помагите подключить коммутатор
    1. пыжик
      Ответов:
      16
      Просмотров:
      1.224
    2. brizant
      Ответов:
      5
      Просмотров:
      706
    3. VabBrit
      Ответов:
      7
      Просмотров:
      1.509
    4. Михаил Медведь
      Ответов:
      2
      Просмотров:
      6.795
    5. vbkent
      Ответов:
      0
      Просмотров:
      697
    6. Рязанский
      Ответов:
      2
      Просмотров:
      1.329

  3. dimarik0481

    Регистрация:
    2 май 2011
    Сообщения:
    13
    Антипатии:
    0
    Адрес:
    Тверь
    Ответ: Помагите подключить коммутатор

    В общем там три провода, пересмотрел все книги какой куда неизвестно.

  4. russian12

    Регистрация:
    4 мар 2011
    Сообщения:
    401
    Антипатии:
    0
    Адрес:
    Белово
    Ответ: Помагите подключить коммутатор

    какого года машина? Похоже после 1990г. Если там 3 конца, то это силовой транзистор. Один конец идет на массу(эмитер), второй идет в мозг(база), третий идет на катушку и помехоподавитель. Схема в книжке легионовской стр164

  5. dimol

    Регистрация:
    3 сен 2011
    Сообщения:
    103
    Антипатии:
    0
    Адрес:
    Калуга
    Ответ: Помагите подключить коммутатор

    Правый на коммутаторе идет с катушки; средний-масса; левый идет на контакт А-4 эбу.

  6. dimarik0481

    Регистрация:
    2 май 2011
    Сообщения:
    13
    Антипатии:
    0
    Адрес:
    Тверь
    Ответ: Помагите подключить коммутатор

    я там фотки выкладывал, по цветам никто не может посмотреть, чтоб не звонить. А то я вроде там две массы нащупал

  7. dimol

    Регистрация:
    3 сен 2011
    Сообщения:
    103
    Антипатии:
    0
    Адрес:
    Калуга
    Ответ: Помагите подключить коммутатор

    По цветам не скажу. Звони при включенном зажигании, понятней будет.

  8. dimarik0481

    Регистрация:
    2 май 2011
    Сообщения:
    13
    Антипатии:
    0
    Адрес:
    Тверь
    Ответ: Помагите подключить коммутатор

    В общем подключил как написали не работает все-равно. Правый на коммутаторе это относительно чего.? Я нащупал что черный-идет с трамблера, коричневый звонится на массу, ну а оранжевый судя по всему идет с мозга.

  9. dimarik0481

    Регистрация:
    2 май 2011
    Сообщения:
    13
    Антипатии:
    0
    Адрес:
    Тверь
    Ответ: Помагите подключить коммутатор

    РАЗОБРАЛСЯ!!! Если смотреть со стороны фишки левый коричневый-масса, средний черный с трамблера и правый оранжевый. Всем спасибо.
