Реле стеклоочистителя- есть решение!

Тема в разделе "Vitara, X-90, Sidekick, Escudo", создана пользователем dyk967, 22 июн 2012.

  1. dyk967

    Регистрация:
    29 окт 2011
    Сообщения:
    28
    Адрес:
    Кокшетау
    И так проблема в том что не работает прерывистый режим стеклоочистителя. при разборке и осмотре выяснилось что полетела микросхема, находящаяся на плате под рулём! плата общая для поворотов, фар и дворников... так как полностью платы не нашёл, а найти микросхему, изготовленную по заказу завода в 90-ыхгодах не реально, родилась идея о "колхозе"!;)

    Короче, вкорячил я всёже от 099-ой туда релюху!
    по теме:

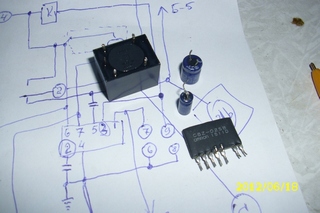

    Снимаем переключатели в сборе, вынимаем плату, выпаиваем микросхему + релюху + два кондёрчика...
    короче избавляемся от всего что в дальнейшем может нам помешать нормальной работе дворников!
    берём релюху стеклоочистителя, (нового образца), на 6 ножек, одна там маленькая.
    на разборах,( я нашёл от DAF-200) находим колодочку, хотя это не принципиально, мона и просто провода клемами зацепить.....
    реле ВАЗа имеет как я уже сказал 6 ножек, это 'S' - 'J' - '15' - '31' - '31b' - '86'
    немного помозговав, припаеваемся к плате, релюху цепляем на разъём, собираем нашу конструкцию ирадуемся работе дворников!!!! yahoo000.gif

    выкладываю фотоотчёт по праделанной работе. кому что не понятно, спрашивайте! отвечу всем! az000000.gif

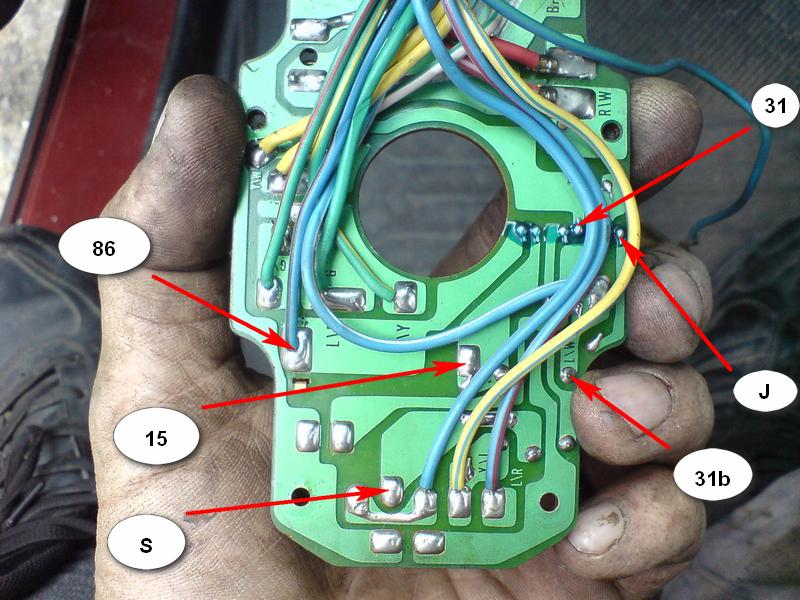

    на снимке точки подпайки проводов, с номерами клейм ВАЗовского реле (ВАЗ 09 - 41.3777 ) Удачи!
    Вся операция по времени не более 2-х часов.
    Буду рад если кому то пригодится эта темка!;)
