Не работает спираль дальнего света на левой фаре.

Slawka

Осваивающийся
4 Март 2012
22
0
0
Москва
Езжу на ...
xl7
В какой-то момент перестал гореть дальний на левой фаре (по ходу движения), при детальном осмотре и замене ламп выяснилось, что нет накала спирали дальнего света(при работе ближнего должна гореть в полнакала) предохранители проверил все ок.

Подскажите куда копать?


Заранее спасибо.



Ptizelov

Эксперт
27 Апрель 2011
3,551
600
113
61
Москва ЗАО
Езжу на ...
Tracker J20 АКПП 99 гв
нет накала спирали дальнего света(при работе ближнего должна гореть в полнакала) предохранители проверил все ок.
У Вас , при включенном ближнем , частично дальний горит ? А зачем ?


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Присоединяюсь к вопросу, зачем? Если не знаете, то это неисправность (например замыкание на массу).
Проверяйте проводку от фары по левому крылу, дальше в салон, через моторный щит.


Slawka

Осваивающийся
4 Март 2012
22
0
0
Москва
Езжу на ...
xl7
Получается так, правая работает нормально, автоматом включается ближний (горят две спирали, дальний в полнакала), левая спираль дальнего не горит.
Дальний правый дальняя горит в полный накал, левая не горит.

Подскажите выводы в салоне для прозвонки.


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
год авто какой? А лучше сделайте подпись(в моей написано как)

дальний в полнакала - это не нормально, он либо включен и горит, либо выключен и не горит.
"плюс" на лампочки приходит всегда, на каждую через свой предохранитель.
"минус" управления БС и ДС подается на лампочки с подрулевого переключателя или с блока DRL. Подается он одновременно на обе лампочки (провода БС на левую и правую фары всегда соединены между собой, провода ДС так же всегда соединены между собой)
Проверку советую начать от лампочек - выньте одновременно обе лампочки и прозвоните "контролькой" оба разъема Н4 относительно минусовой и плюсовой клемм аккумулятора. Когда узнаете что, когда и на какой контакт приходит в каждом из разъемов, тогда будет понятней что нужно искать. На этой картинке в левой части нарисована распиновка разъема Н4.
1 - минус БС (подается с подрулевого переключателя или с блока DRL)
2 - минус ДС (подается с подрулевого переключателя )
3 - плюс общий (не зависит от положения переключателей)



Slawka

Осваивающийся
4 Март 2012
22
0
0
Москва
Езжу на ...
xl7

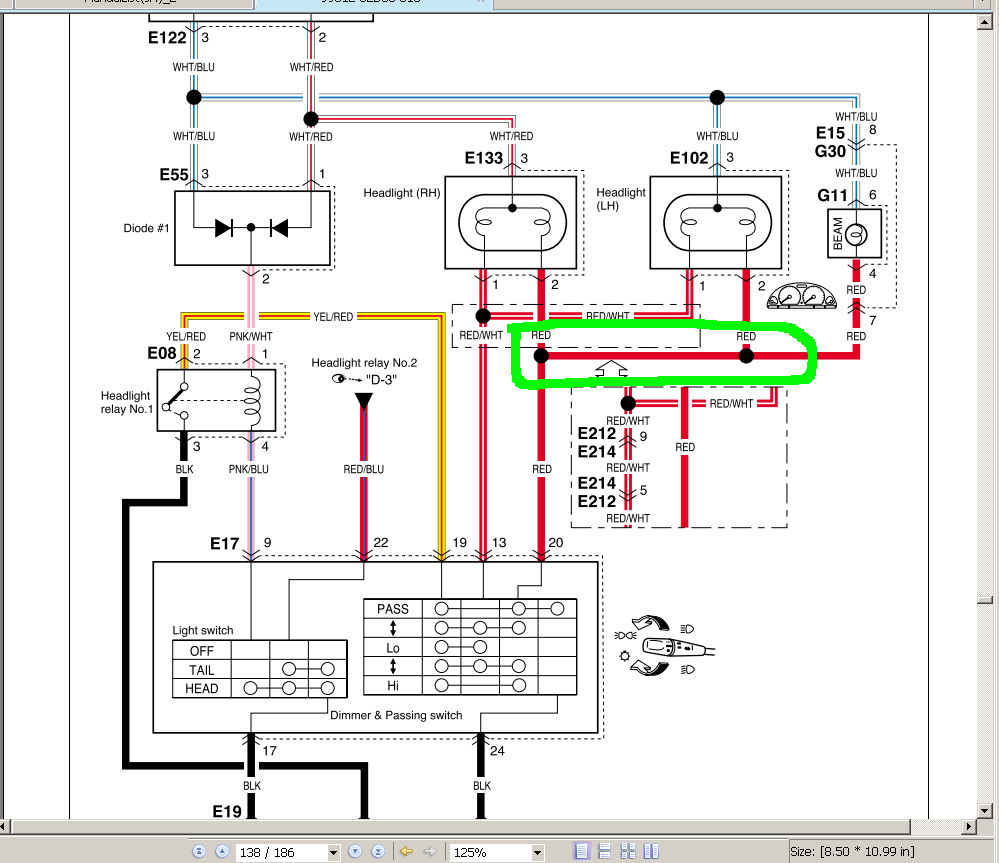

Исходя из того, что так же не работает датчик дальнего света пришел к выводу, что проблема в одном из соединений (на схеме обведено). Подскажите где эти соединения искать физически?

Заранее спасибо.


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
В районе салонного блока предохранителей. Точнее не подскажу, не было необходимости там разбираться, но разъемов и проводов там дочерта...
Разъемы Е15 и Е17 находятся именно там, а обведённый участок должен находиться между ними.


Slawka

Осваивающийся
4 Март 2012
22
0
0
Москва
Езжу на ...
xl7
Подскажите на что должна быть похожа эта спайка, что искать?


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
"Живьем" этой спайки не видел, видел провод от подрулевого переключателя, он идет в разъем Е17 над блоком предохранителей (там от подрулевого три жгута проводов в один разъем идут). После этого разъема провод дальнего как раз и должен расходится на левый-правый борт к фарам и на разъем Е15 на приборку. Соответственно где то там и надо соединение искать.
