Замена задней крестовины переднего карданного вала

[Роман Макозеб]

Дорогие друзья подскажите пожалуйста. Встал вопрос замены задней гремящей крестовины переднего карданного вала на Сузуки Лиана 2004г АКПП полный привод. Лазил везде где только можно, нигде нет не описаний не размеров. Помогите пожалуйста.



[sanich72]

Дорогие друзья подскажите пожалуйста. Встал вопрос замены задней гремящей крестовины переднего карданного вала на Сузуки Лиана 2004г АКПП полный привод. Лазил везде где только можно, нигде нет не описаний не размеров. Помогите пожалуйста.

И не найдете ! Лучше и надежнее , купить БУ у Касика и не ломать голову !



[Роман Макозеб]

Да вот вы знаете как раз таки нашел вроде. Сегодня отогнал мастеру, прикинули вроде подходит. По результатам выложу название если что.:yes2:



[Роман Макозеб]

Доброго всем дня. КАк и обещал даю информацию по поводу задней крестовины переднего карданного вала GMB GUN 28 c внутренними стопорными кольцами. Поменял в пятницу, на выходных проехал 500км едет тихо вроде пока.:download::good:



[niral]

Доброго всем дня. КАк и обещал даю информацию по поводу задней крестовины переднего карданного вала GMB GUN 28 c внутренними стопорными кольцами. Поменял в пятницу, на выходных проехал 500км едет тихо вроде пока.:download::good:

Даже вроде проверено на Култусе: https://suzuki-club.ru/threads/4319/
Это от Ниссан Санни.

GMB GUIS63 - на задний кардан.
GMB GUN 28 - на передний.



[Роман Макозеб]

Спасибо. Я первый раз и купил GMB GUIS63 приехал на СТО мне и сказали что она по размерам не подходит. Разобрали потом кардан и выяснили что к чему. Странно что на Экзисте GMB GUN 28 вообще нет.:sorry-50:



[Nikolay Krekov]

Подскажите сколько крестовин стоит на лиане 4wd, прочитал тему и вроде две крестовины, а в сервисе предлагают поменять три



[balser]

три http://www.japancats.ru/Suzuki/Part...le=ТРАНСМИССИЯ ([ 76 ] ВАЛ КАРДАННЫЙ (4WD))



[Nikolay Krekov]

Подскажите тогда, из выше приведенных номеров какую надо одну а каких две



[balser]

на переднем одну :27101-59J20,на заднем две: 27102-59J00 ( это номера карданов,а не крестовин ),крестовины идут с карданом в сборе.



[Nikolay Krekov]

Большое спасибо



[balser]

может это чем-то поможет : http://www.avtobukvar.ru/servise/podbor_krestovin_po_razmeram.html



[EugeneR]

Добрый день. Лиана 2007, механика полный привод, хетч.
Взял две штуки
GMB GUIS63 - на задний кардан.
И одну
GMB GUN 28 - на передний.
Разобрали кардан. На заднем кардане все подошло, на переднем нет. Мастер померил, сказал давай ещё одну 63-ю. Вобщем поставил все три одинаковые.
Явных проблем не ощущалось, просто на диагностике пощупали - люфт большой. Сейчас 2000 проехали, вроде все нормально.



[Seoul]

Подниму тему.
Кто самостоятельно менял крестовину или видел как делают? Какая последовательность действий? У меня опыт только по крестовинам с внутренними стопорами.
Как я себе тут представляю, сначала надо как-то срезать кернение, потом выпрессовывать? GUIS-63 идет в комплекте с стопорными шайбами, они реально стопорят или их потом прихватывать надо сваркой?



[EugeneR]

Добрый вечер. Вобщем поменяли мне крестовины в сервисе, прихватили сваркой. Через некоторое время началась вибрация (или я обратил на нее внимание). Поизучал вопрос. Надо балансировать на станке. У нас во Владимире нет. Москва или Нижний. По ряду причин выбрал Нижний.
Договорился. Приехал. Вобщем, материли они меня долго. За три часа еле отбалансировали.
Смысл в чем:
Выпрессовывать надо на станке, аккуратно и ровно.
После запрессовки кардан ставиться на какой-то лазерный станок ровно по центру и вальцуется сразу с двух сторон. Потом переворачивается на 90 градусов и ещё раз вальцуется с двух сторон. В итоге валы стоят ровно по оси. Балансируют типа как колеса немного и все. А сваркой ты можешь плюс минус миллиметр приварить и центр будет гулять по кругу. И ещё один момент, если аккуратно развальцовывать, то ушей на два три раза хватает. Это они сказали. А если сварку мою вырвать, то может уже не получится завальцевать. Хотя они могут и на стопорные шайбы переделать. Вопрос цены.
Вот как-то так.



[Seoul]

Спасибо все подробно и понятно. Нашел сервис у нас замена крестовины 700 рублей, сама крестовина 800, балансировка 2100. Думаю, в зарплату сразу к ним с карданом ехать. А может пусть и снимут сами, 500 рублей.



[KASiK]

Я однажды сам решил поэкспериментировать на старом кардане с заменой крестовин. Да, я понимал, что балансировать потом надо, и что я сам это не сделаю. В итоге, старую крестовину выпрессовал, а новую замучился запрессовывать. В результате сделал, но один игольчатый подшипник все же зажало, и он уже не плавно крутился.
Экспенимент удался только в плане того, что я "поигрался" и что-то сделал, но крестовину надо было опять менять и балансировать.
Вывод: если не умеешь и не имеешь нужного инструмента и балансировочного оборудовкния, то не берись - только испортишь кардан и крестовину.



[Seoul]

Я менял крестовины на Териосе. Пресс есть и все получилось нормально. Но там они с внетренними стопорными кольцами. Эти стопоры сами выравнивают крестовины и никакого биения там быть не может. А тут все же дождусь возврата денег за направильно заказанный шрус в автодоке, куплю крестовины и с ними поеду в сервис. Пусть сразу делают все.



[Дмитрий Добродел]

мне не подошли 63, по длине



[Дмитрий Добродел]

Я однажды сам решил поэкспериментировать на старом кардане с заменой крестовин. Да, я понимал, что балансировать потом надо, и что я сам это не сделаю. В итоге, старую крестовину выпрессовал, а новую замучился запрессовывать. В результате сделал, но один игольчатый подшипник все же зажало, и он уже не плавно крутился.
Экспенимент удался только в плане того, что я "поигрался" и что-то сделал, но крестовину надо было опять менять и балансировать.
Вывод: если не умеешь и не имеешь нужного инструмента и балансировочного оборудовкния, то не берись - только испортишь кардан и крестовину.

так какие крестовины нужны в итоге?



[KASiK]

так какие крестовины нужны в итоге?

Я встречал разные карданы на Лаинах, может и крестовины на них разные были. Я только однажды пробовал менять, не получилось. На форуме писали, что уже меняли, и эти крестовины подходили. Но были и отзывы, я помню, что не подходили. Поэтому я не могу точно сказать, какой еще вариант подойдет, увы



[Дмитрий Добродел]

Я встречал разные карданы на Лаинах, может и крестовины на них разные были. Я только однажды пробовал менять, не получилось. На форуме писали, что уже меняли, и эти крестовины подходили. Но были и отзывы, я помню, что не подходили. Поэтому я не могу точно сказать, какой еще вариант подойдет, увы

жаль



[Grandge]

так какие крестовины нужны в итоге?

у меня родная крестовина была KOYO 1115 (B) вот что написал мастер: Ø20, 58L, 37.5x40.5. Но такой крестовины нигде не нашли, поэтому пригодился кардан заблаговременно приобретённый у Владимира @KASiK , там крестовина подошла GMB 22*57.5 GUT24, сказали что с ними проблем не должно быть, так как такие же ставят на Гелики, и другие сузуки (витары, sx4 и тд.). Кардан чинил на заводе карданных валов в г. Нижений Новгород, недельная эксплуатация не вывила каких либо проблем.



[KASiK]

у меня родная крестовина была KOYO 1115 (B) вот что написал мастер: Ø20, 58L, 37.5x40.5. Но такой крестовины нигде не нашли, поэтому пригодился кардан заблаговременно приобретённый у Владимира @KASiK , там крестовина подошла GMB 22*57.5 GUT24, сказали что с ними проблем не должно быть, так как такие же ставят на Гелики, и другие сузуки (витары, sx4 и тд.). Кардан чинил на заводе карданных валов в г. Нижений Новгород, недельная эксплуатация не вывила каких либо проблем.

А уточни, пожалуйста, у тебя твой кардан был тонкий, а тот, что у меня приобретал, оказался толще? или наоборот? Мне для информации на будущее, чтоб знать, на какие карданы подходят эти крестовины в итоге.



[Grandge]

А уточни, пожалуйста,

Смогу посмотреть на следующей неделе, возможно даже в понедельник. Беда не приходит одна, к скальпированной ране добавилась ОРВИ



[KASiK]

Смогу посмотреть на следующей неделе, возможно даже в понедельник. Беда не приходит одна, к скальпированной ране добавилась ОРВИ

Поправляйтесь!
Сейчас ОРВИ сильно разгулялся, у меня тоже самое, и многие мои знакомые явно с ОРВИ разной степени тяжести.
Берегите себя!



[Grandge]

тот, что у меня приобретал, оказался толще? или наоборот?

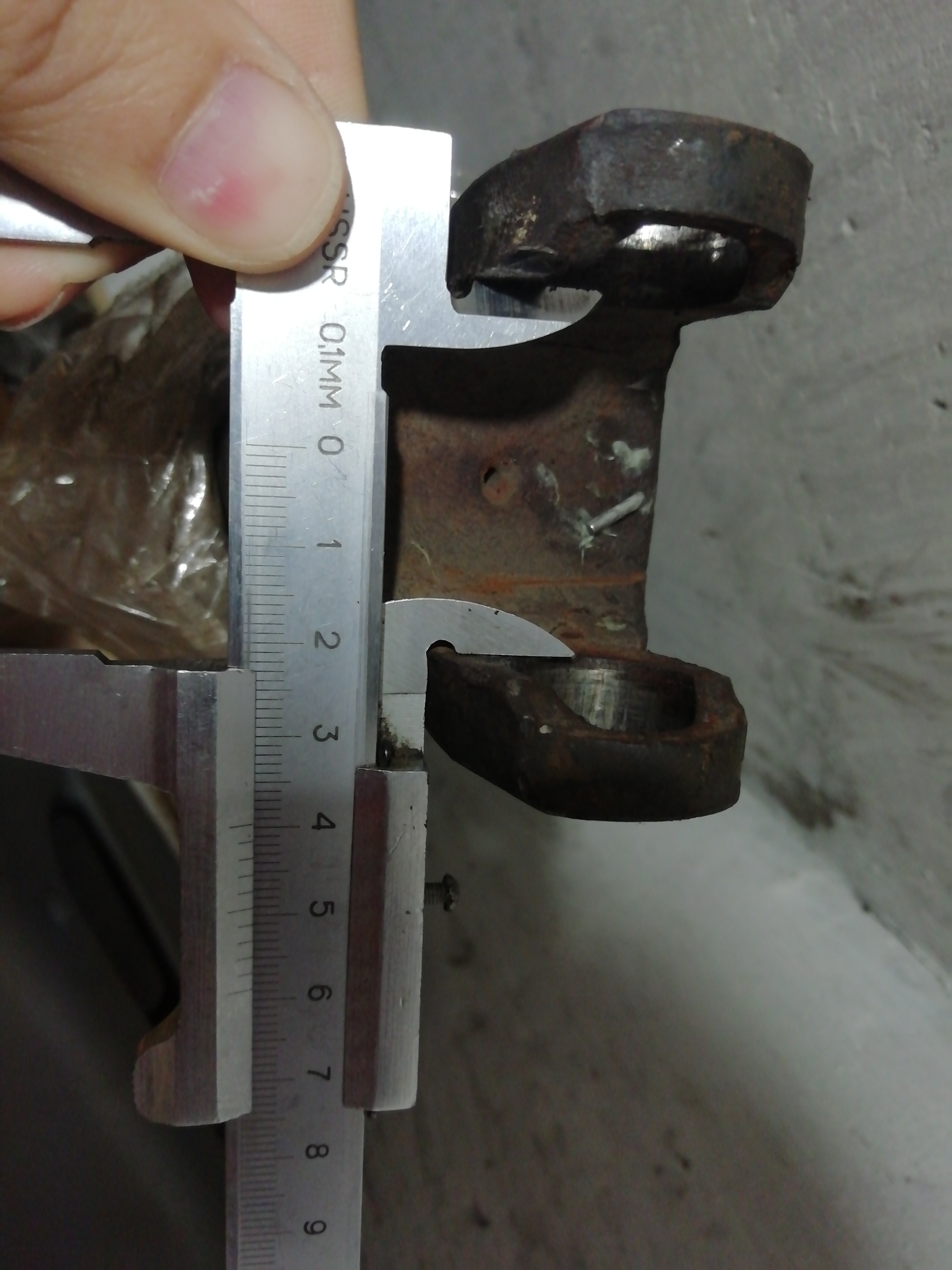

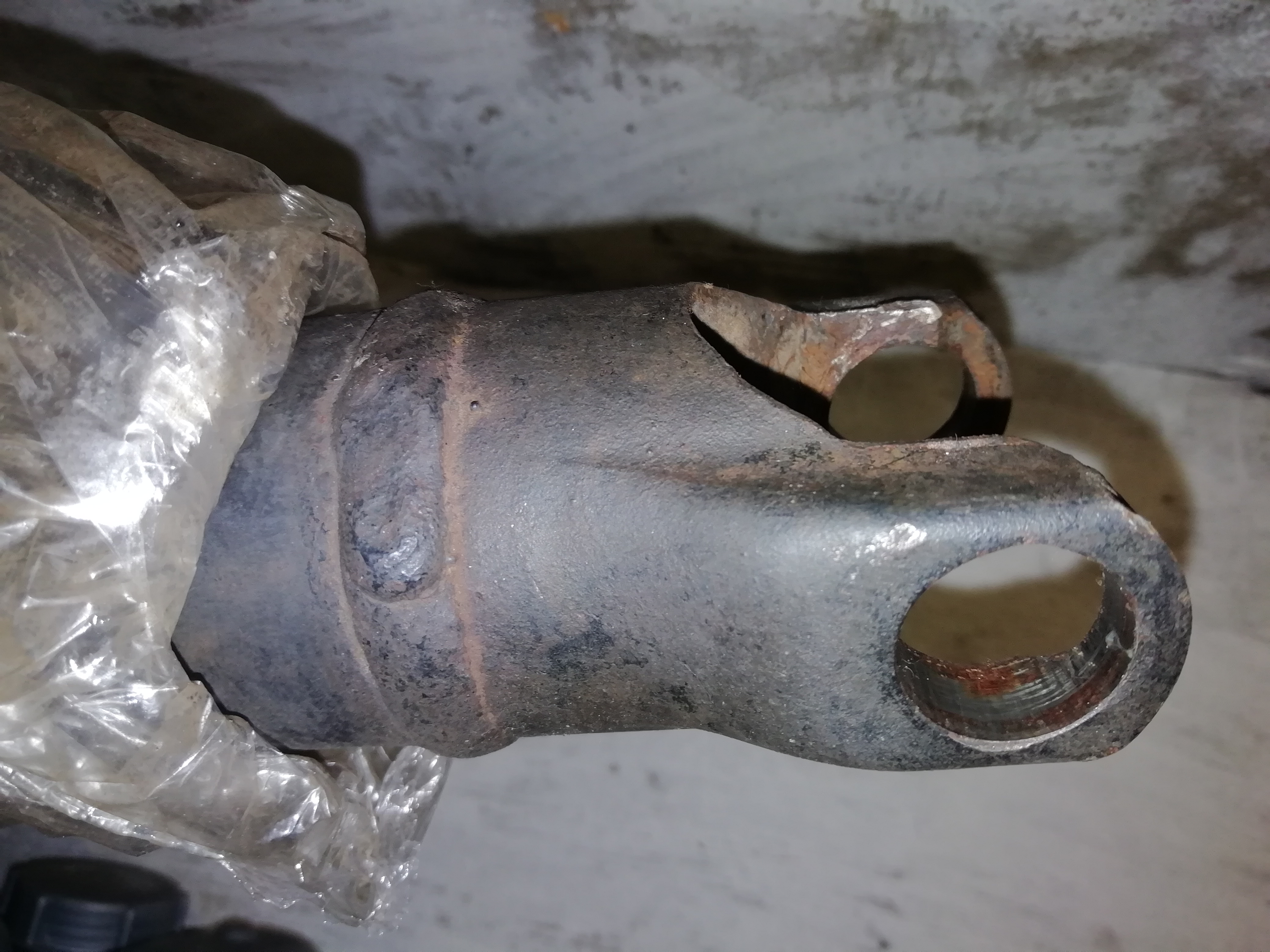

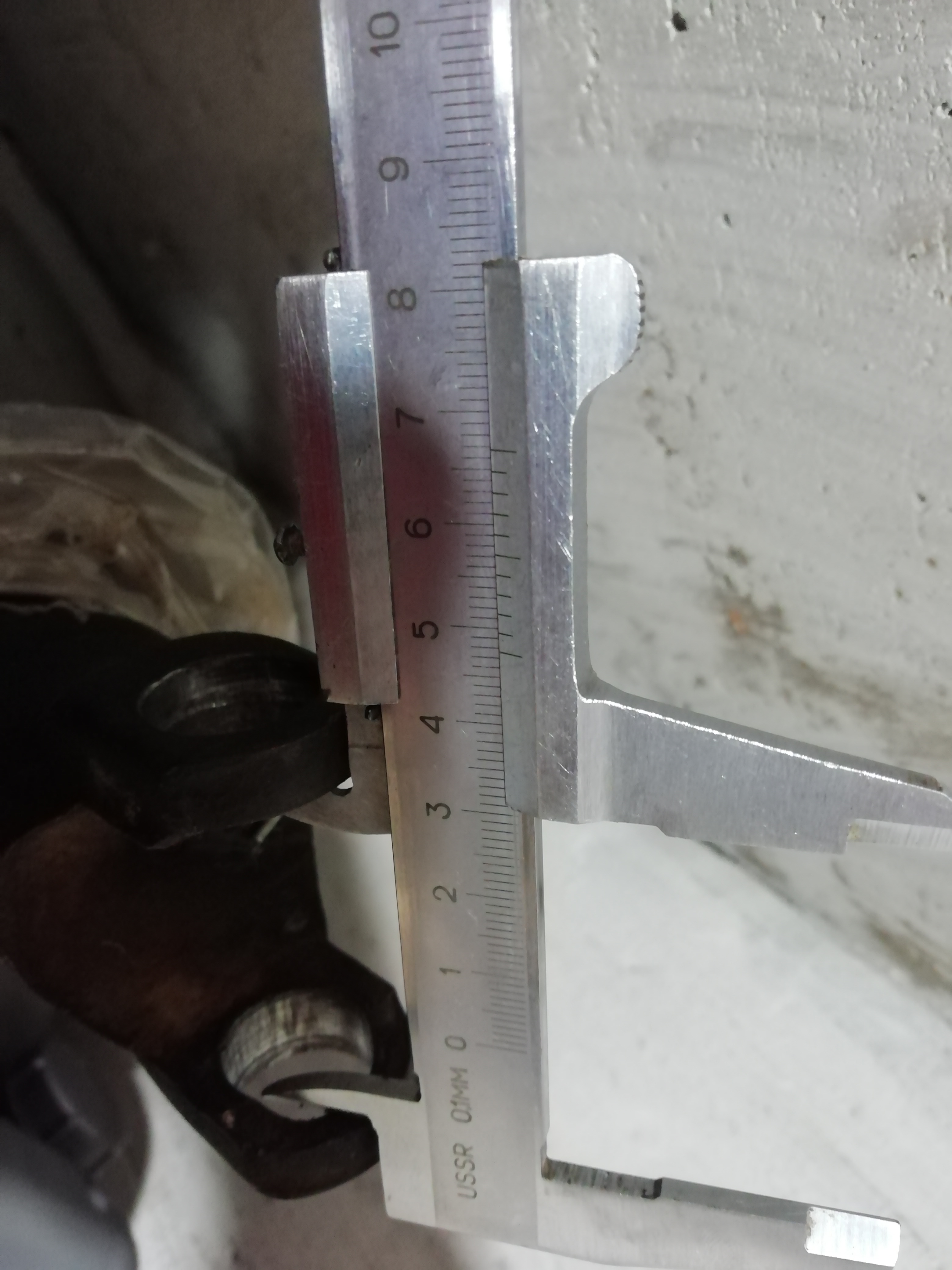

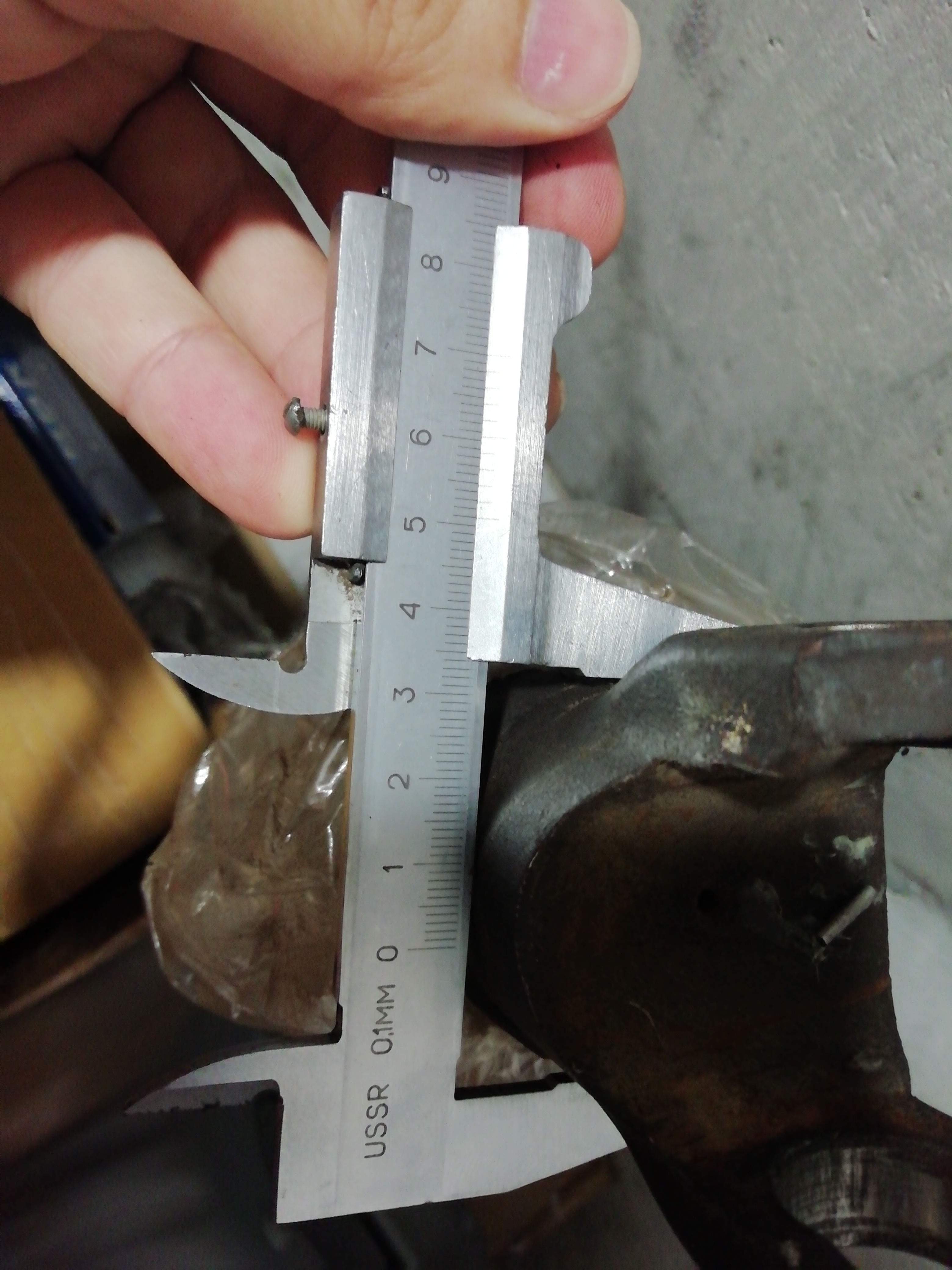

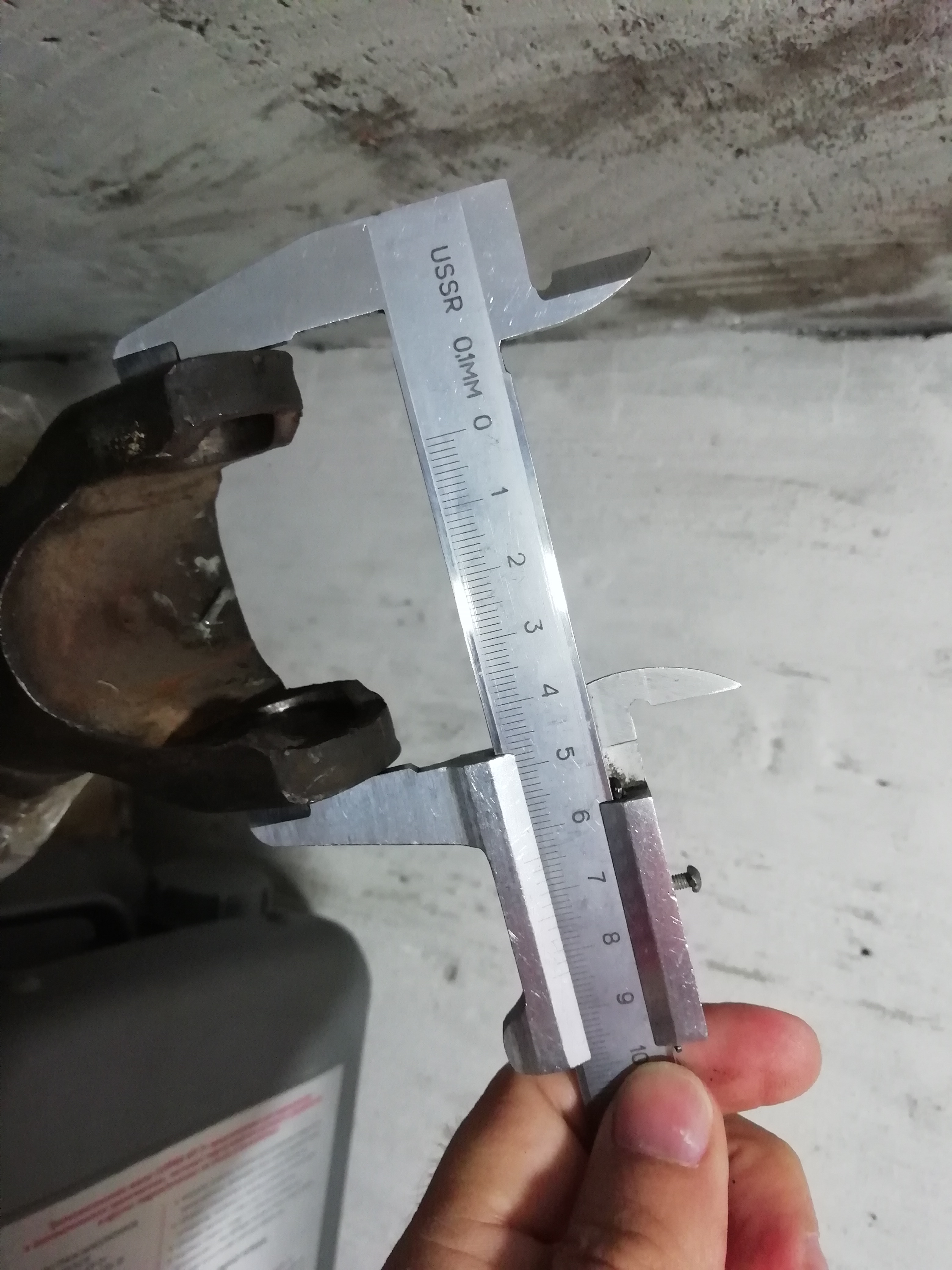

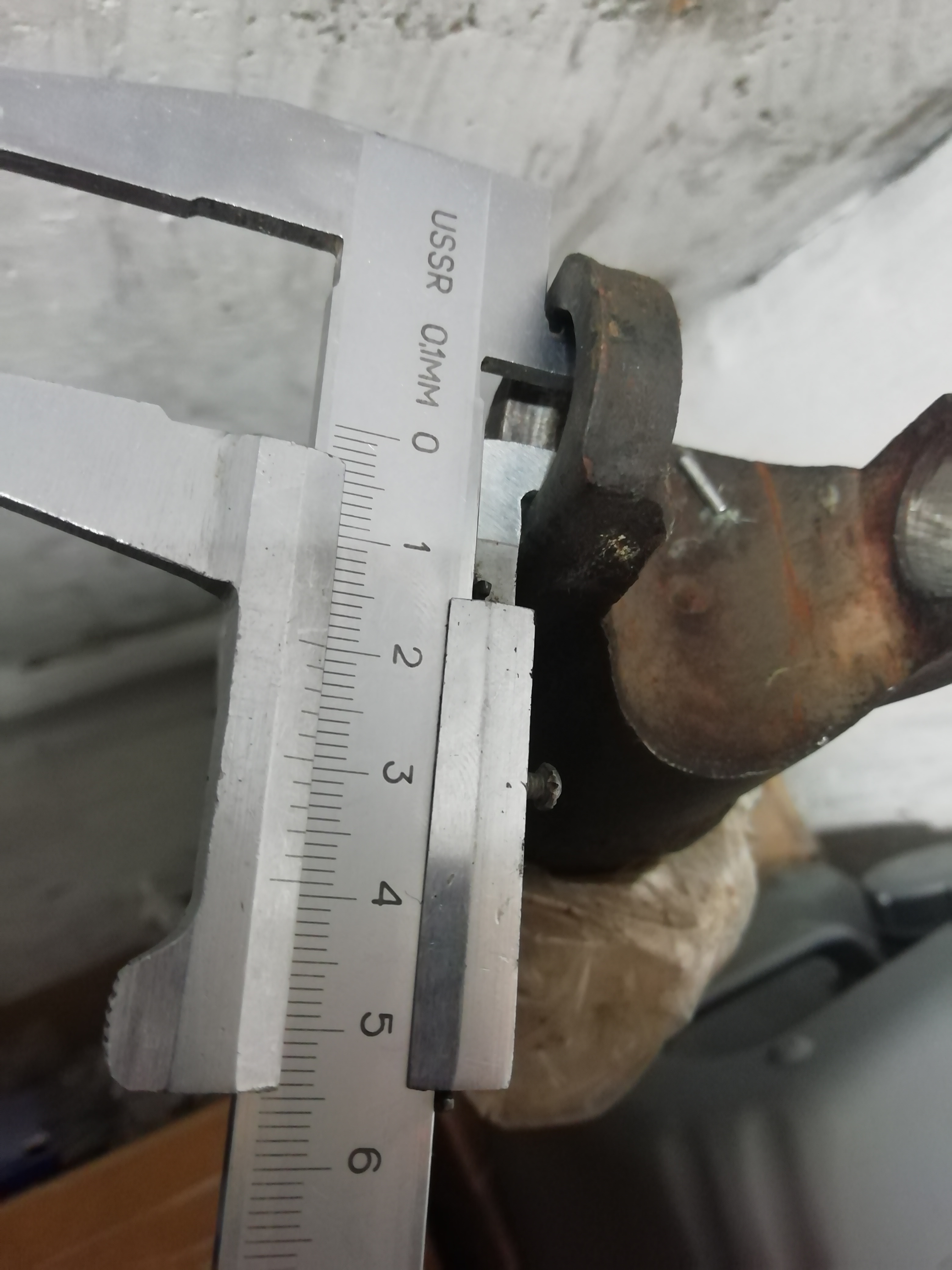

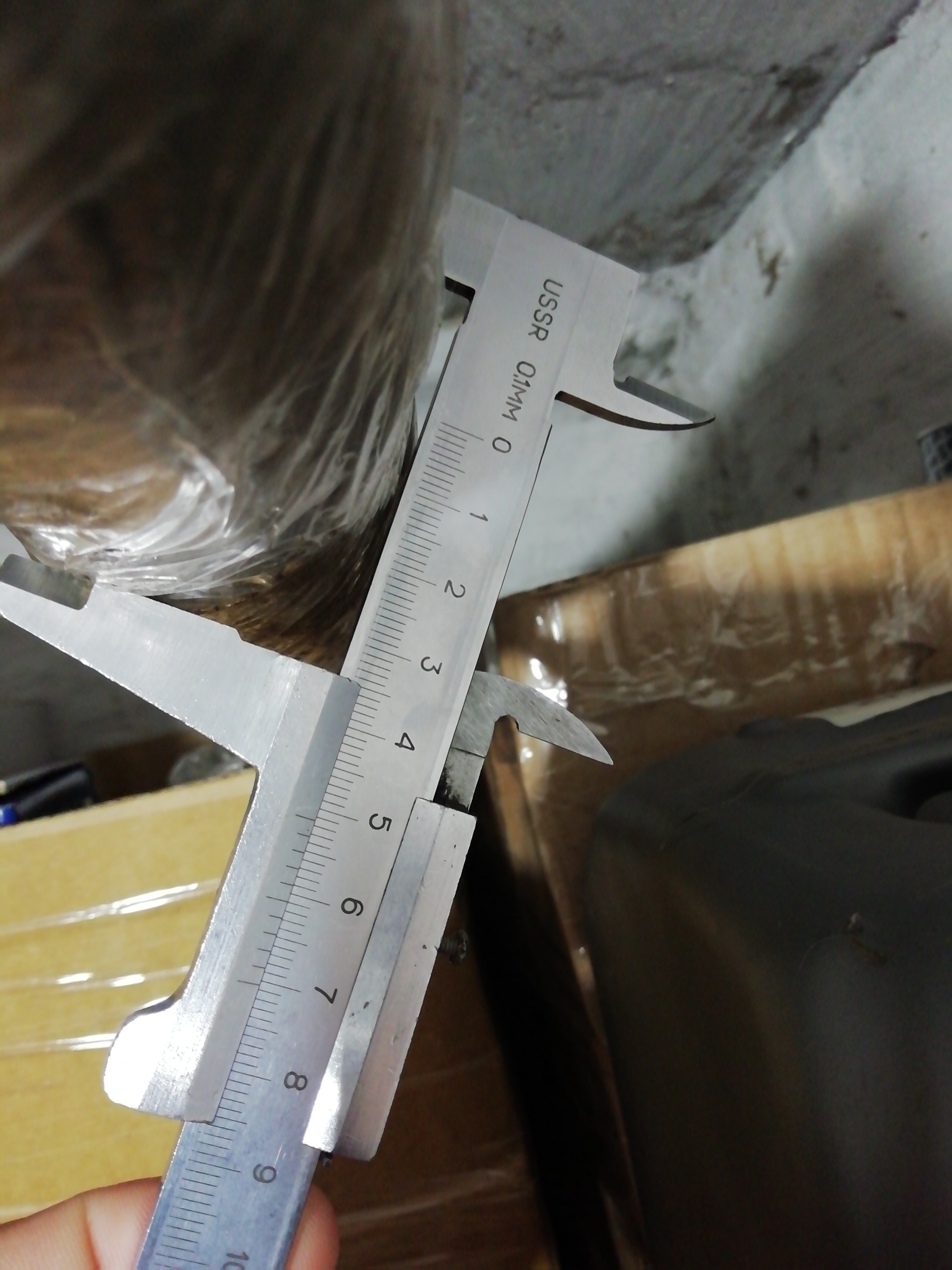

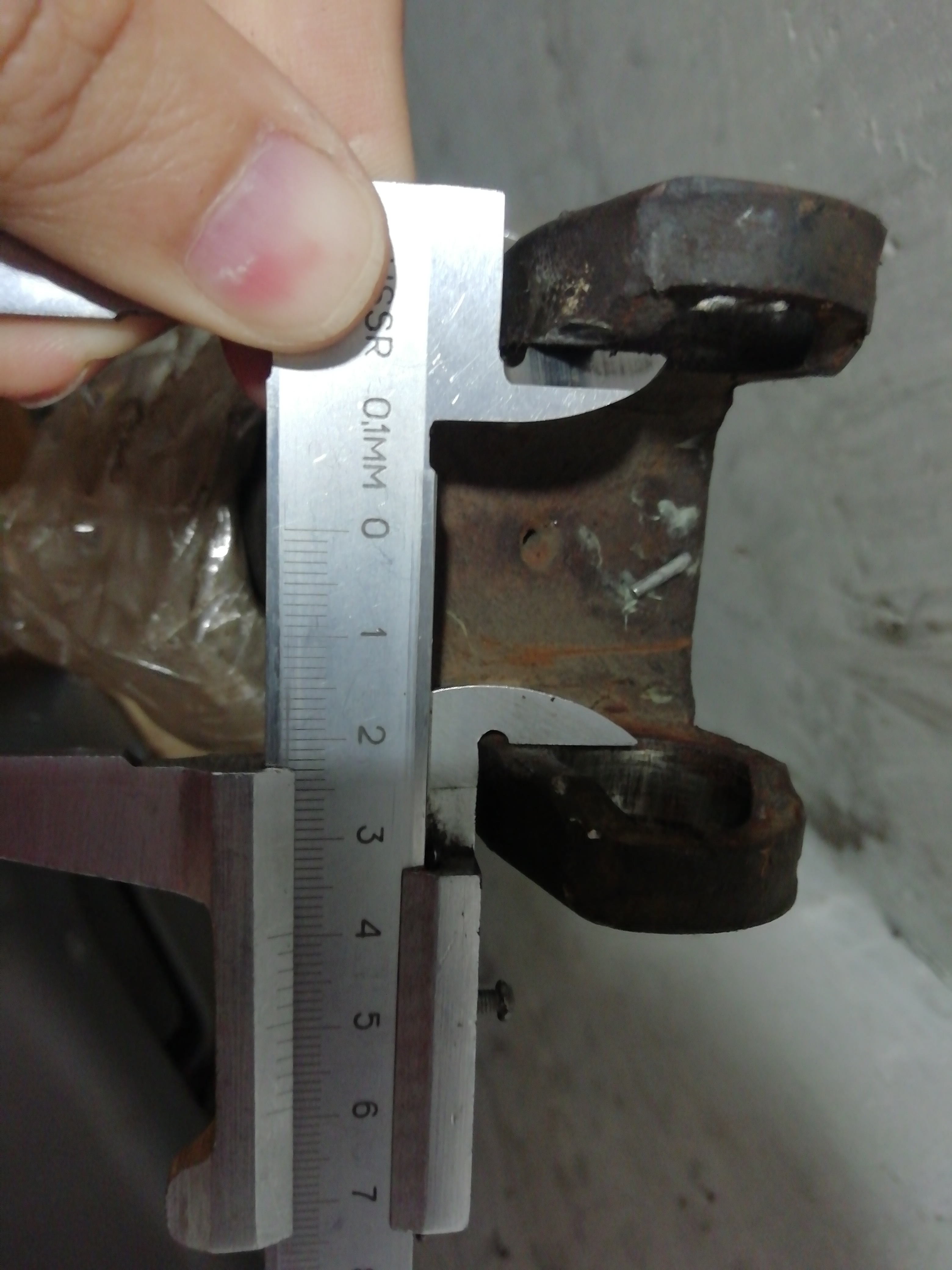

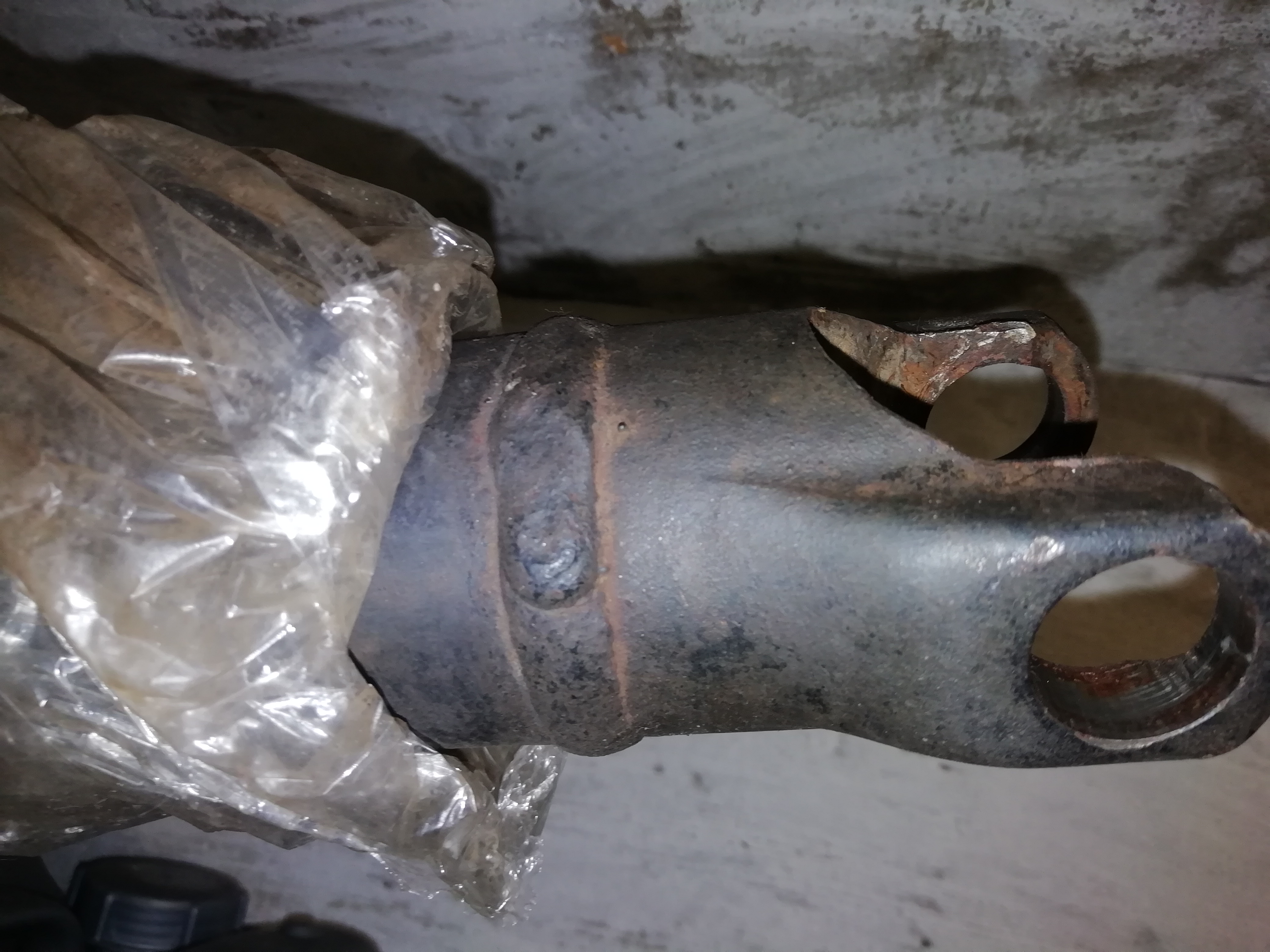

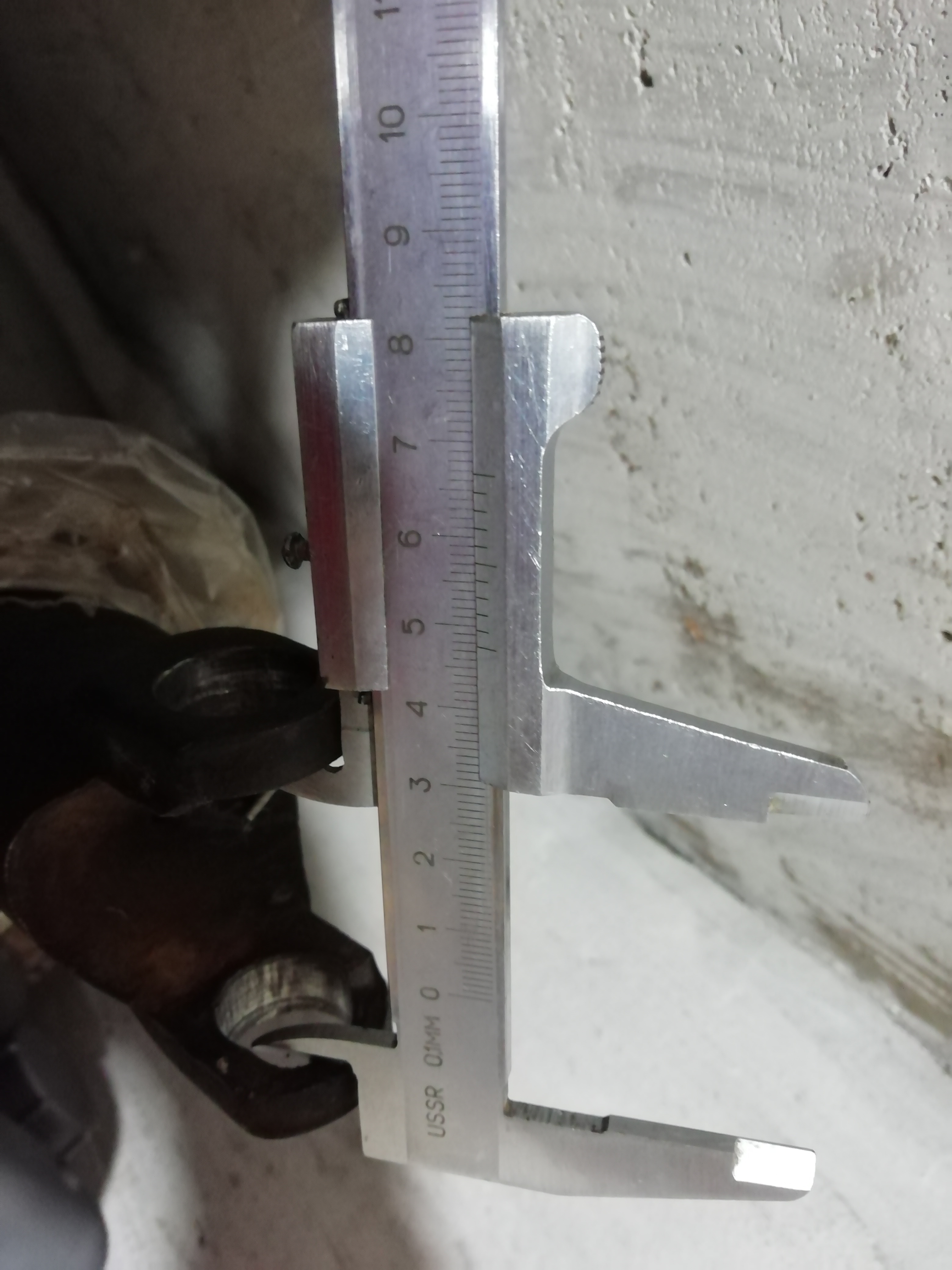

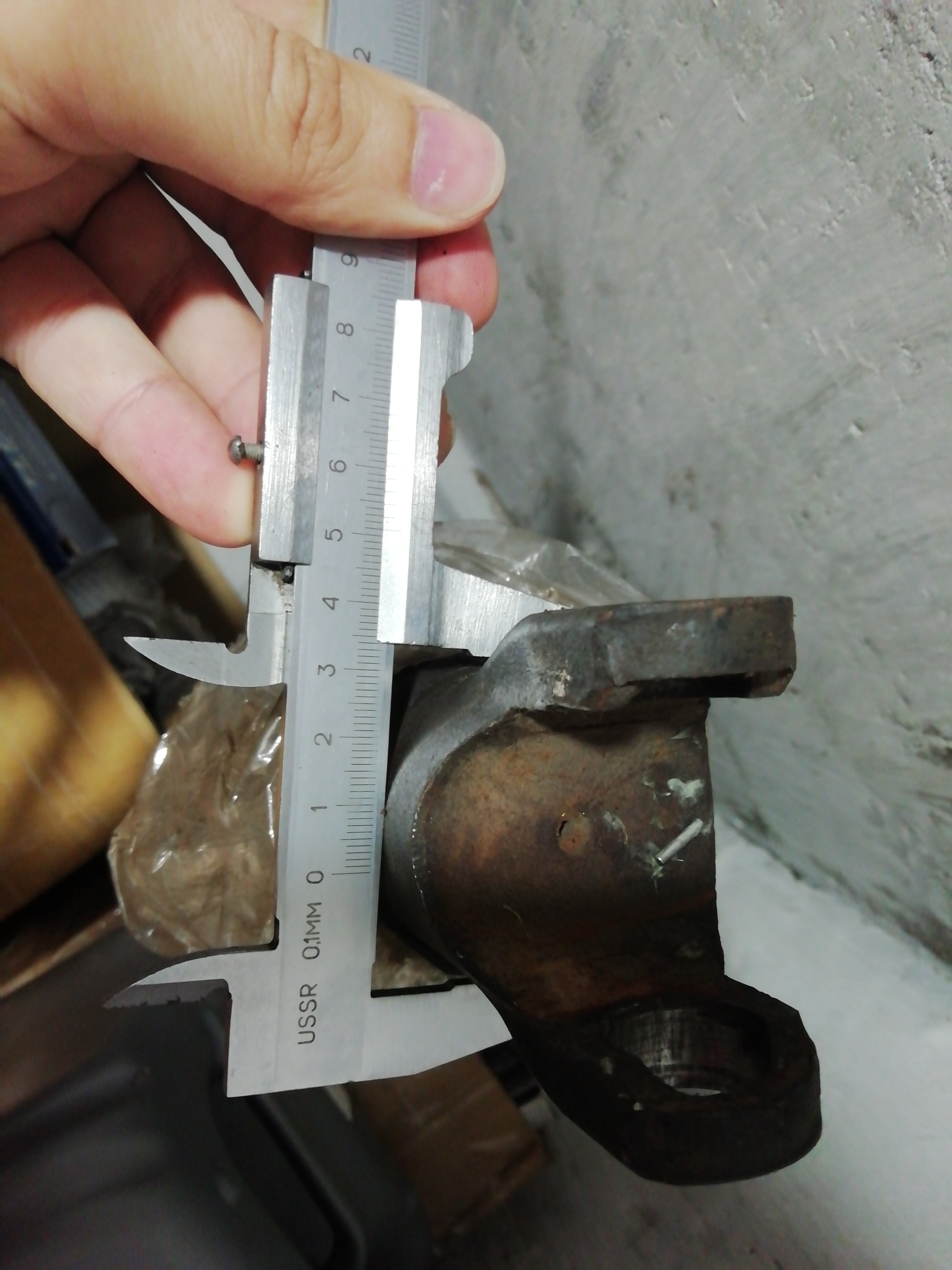

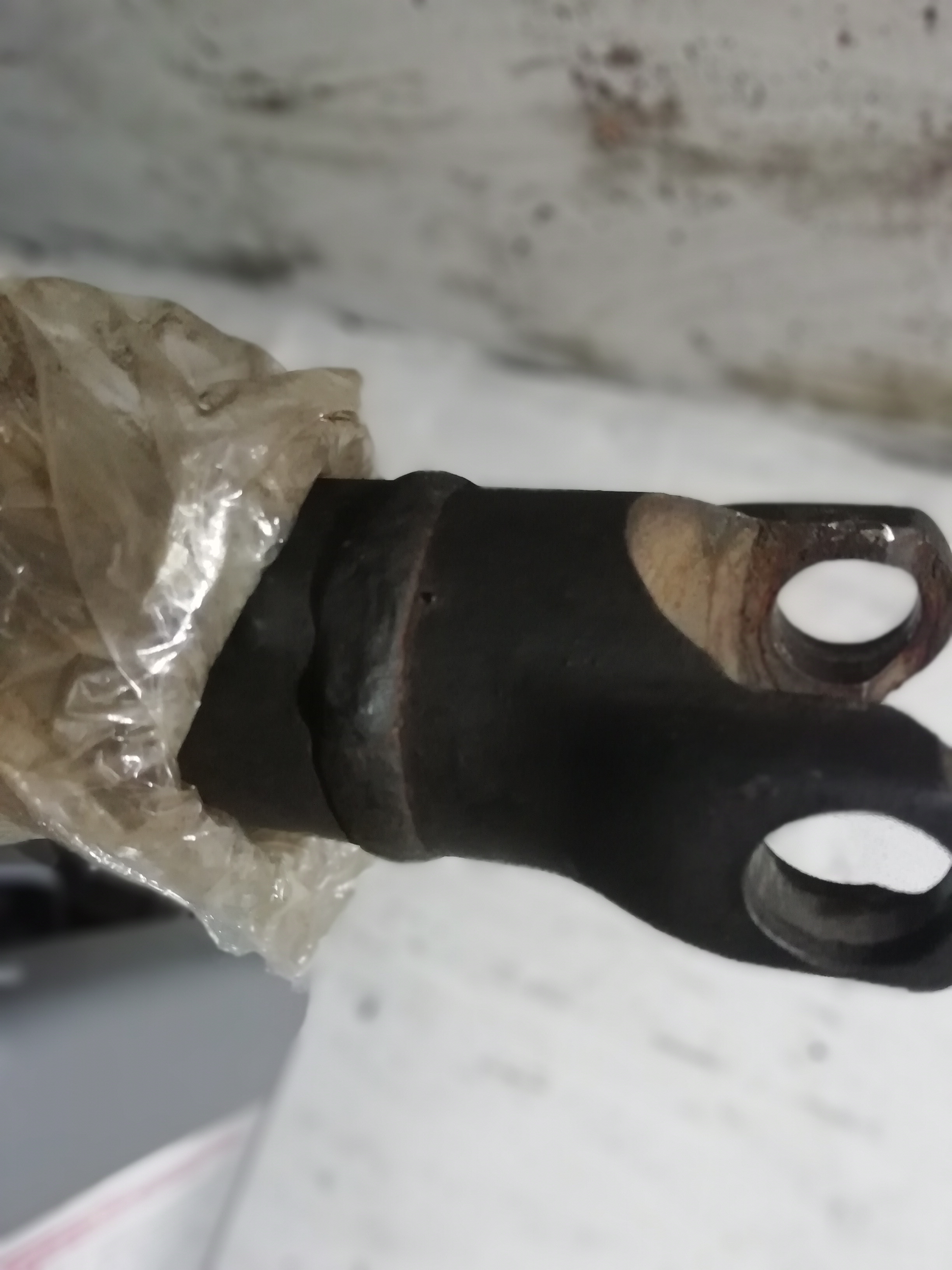

тот что шёл с момента покупки машины (условно родной) снял, сделал замеры, не знаю правильно или нет... фото в вложении. Эх балбес... забыл сделать фото замеров с ответной частью, где расположен подшипник...

тот что покупал у вас сейчас на авто, подлезть не смогу.



[KASiK]

Да, судя по всему, у вас свой был тонкий, а мой - вариант толстый.
Сейчас нет у меня карданов, чтоб измерить диаметры, увы.



[KASiK]

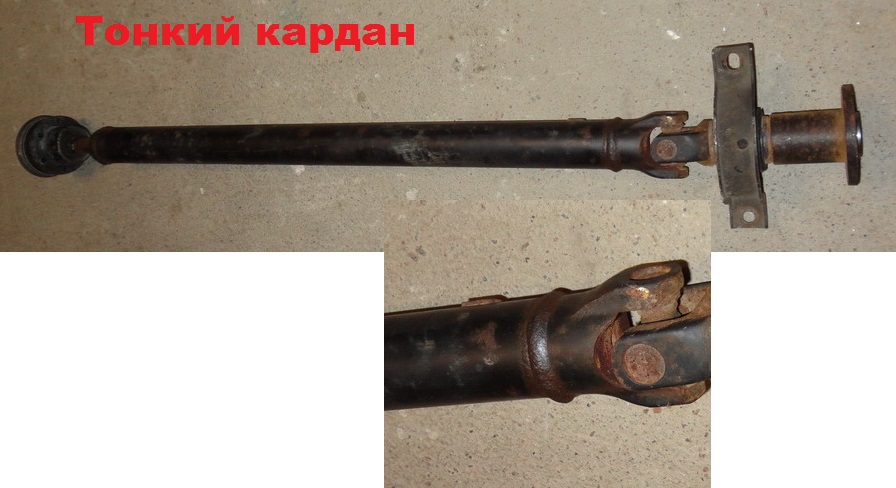

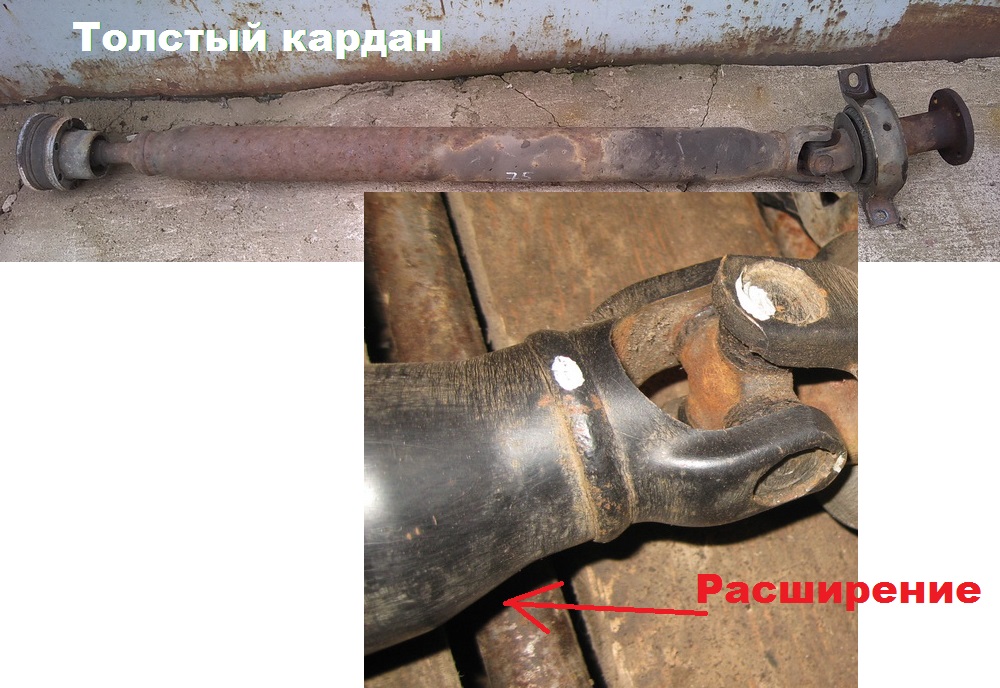

Вот нашел фото тонкого и толстого карданов.
У толстого сразу после сварочного шва идет конусное расширение и труба большего диаметра.
Как я понимаю, именно только для толстого кардана и подходят крестовины:
GMB GUIS63 (D=22.06, L=35/61.7)
Isuzu 8-94207-232-1 (D=22.06, L=61.7)
Masuma MTIS-163 (D=22.06, L=61.7)
Toyo TIS163 (D=22.06, L=59)

Для тонкого кардана, возможно, подойдет крестовина GMB GUN28 (D=22.06, L=38/56,4) - кто-то на форуме писал о ней, что подходит для некоторых карданов. Скорее всего именно о тонком и шла речь
