    Все же решил создать отдельную тему по переделке (тюнингу) заднего подшипника,хотелось от передней ступицы,как идеальный вариант,но ввиду ширины посадочных мест и недопущения прослабления полуоси выбор сделан на двух рядный... http://www.mpk-bearing.ru/catalog/s...6207-sharikovyy-radialno-upornyy.html?boxed=1
    Обдумывания и мысли.Начало. https://suzuki-club.ru/threads/26032/page-34

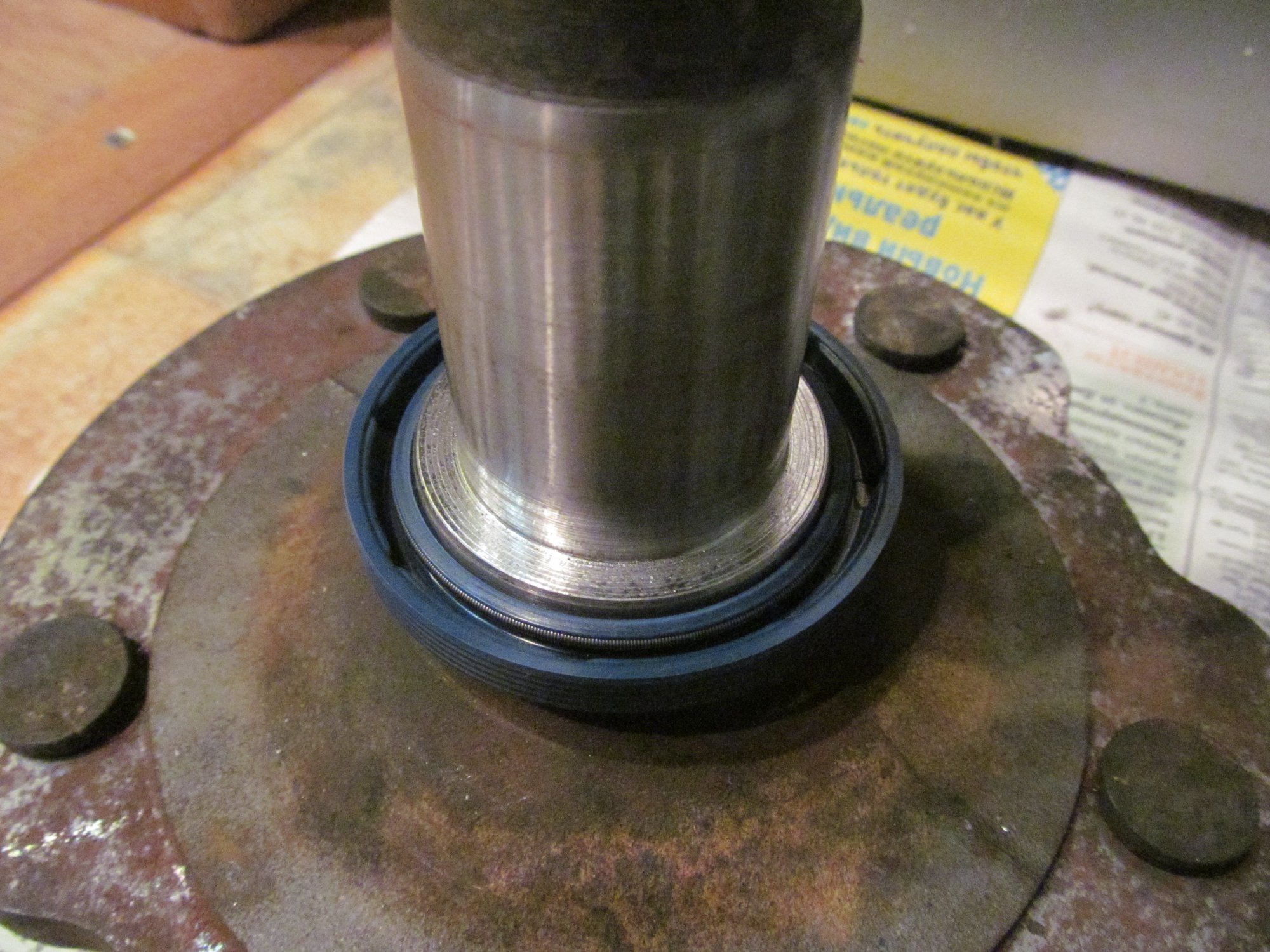

    Сальник "кортеко" http://www.exist.ru/price.aspx?sr=-4&pcode= 12017052B

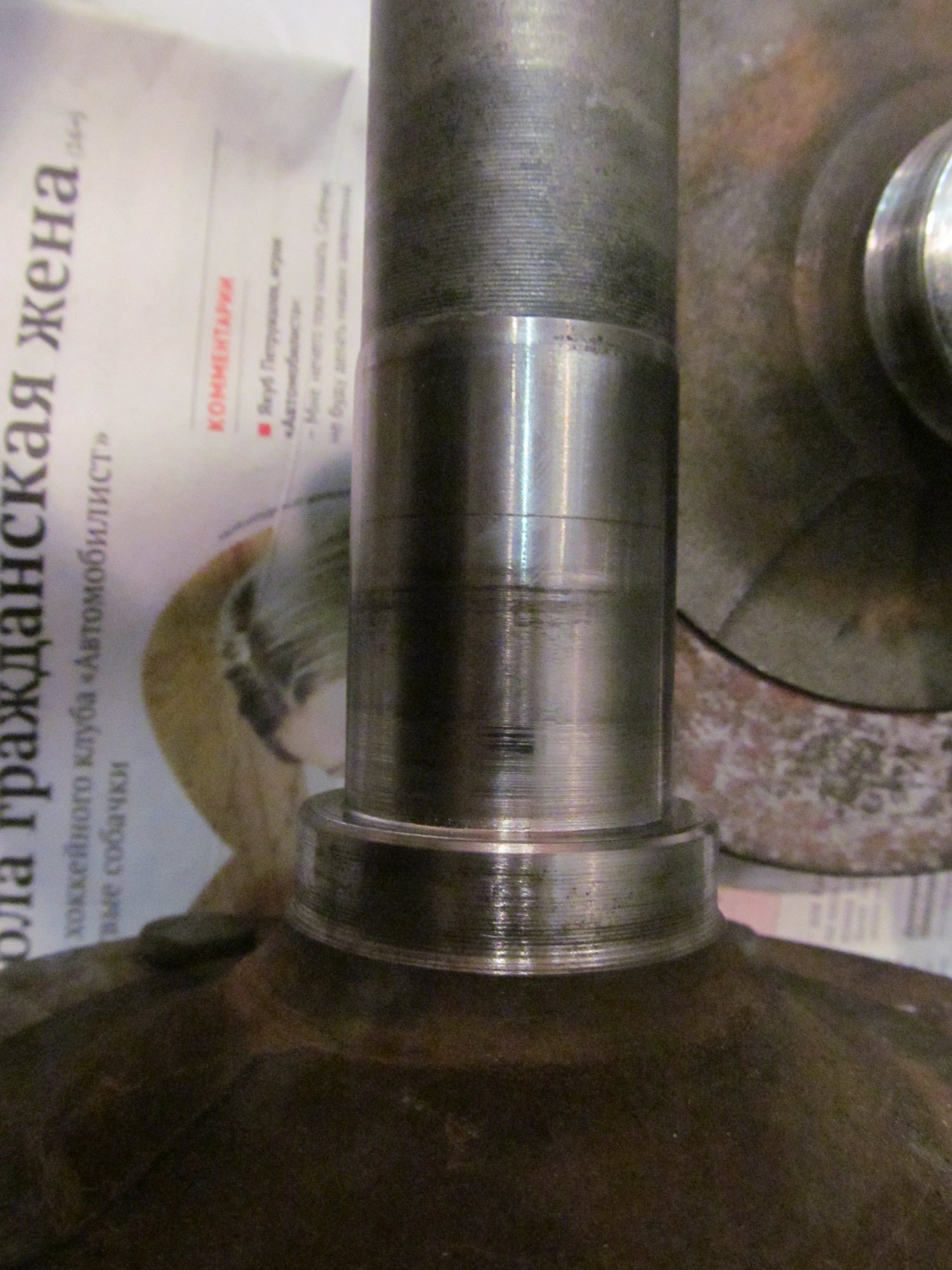

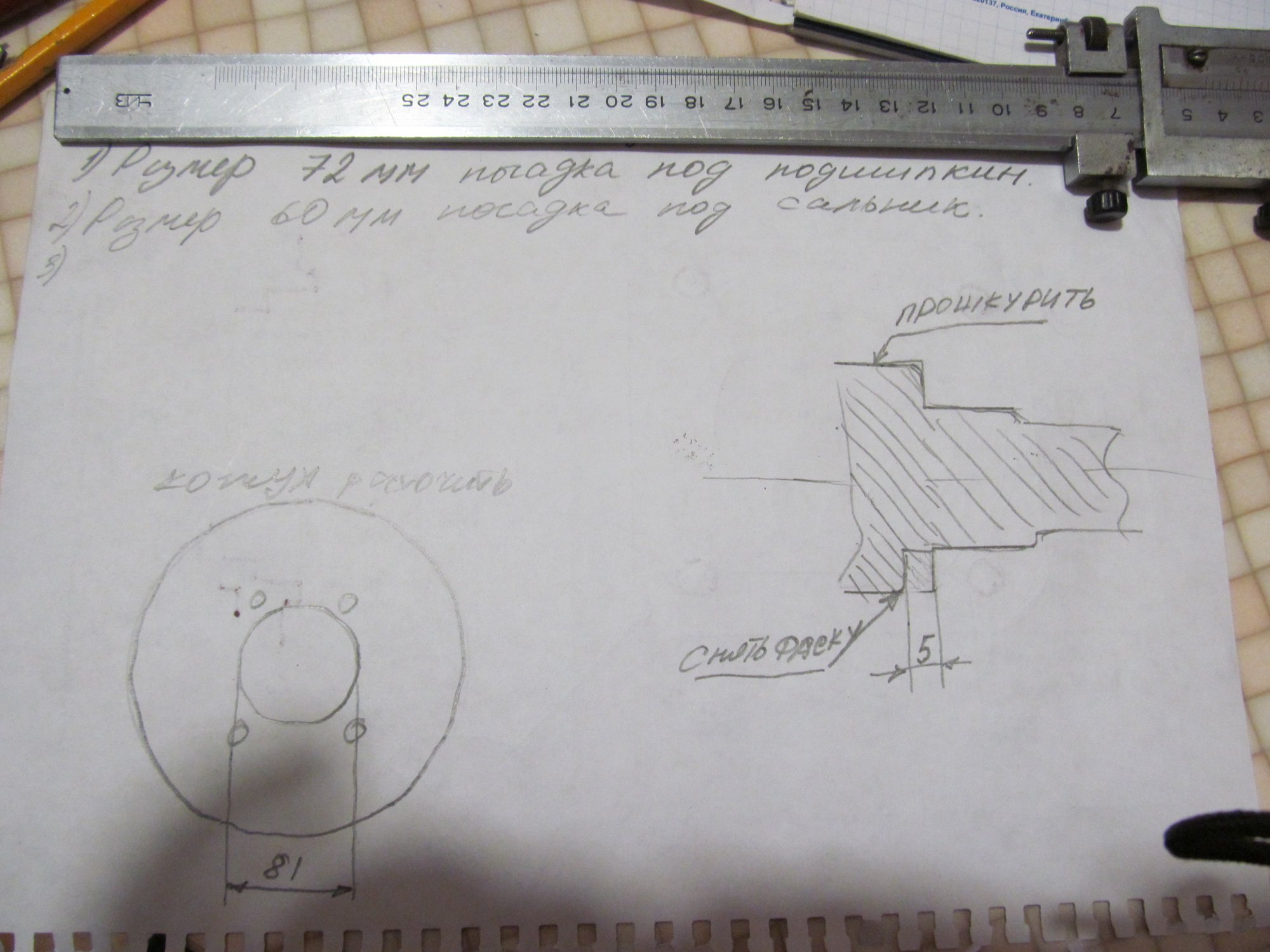

    Торцовка полуоси 5мм.

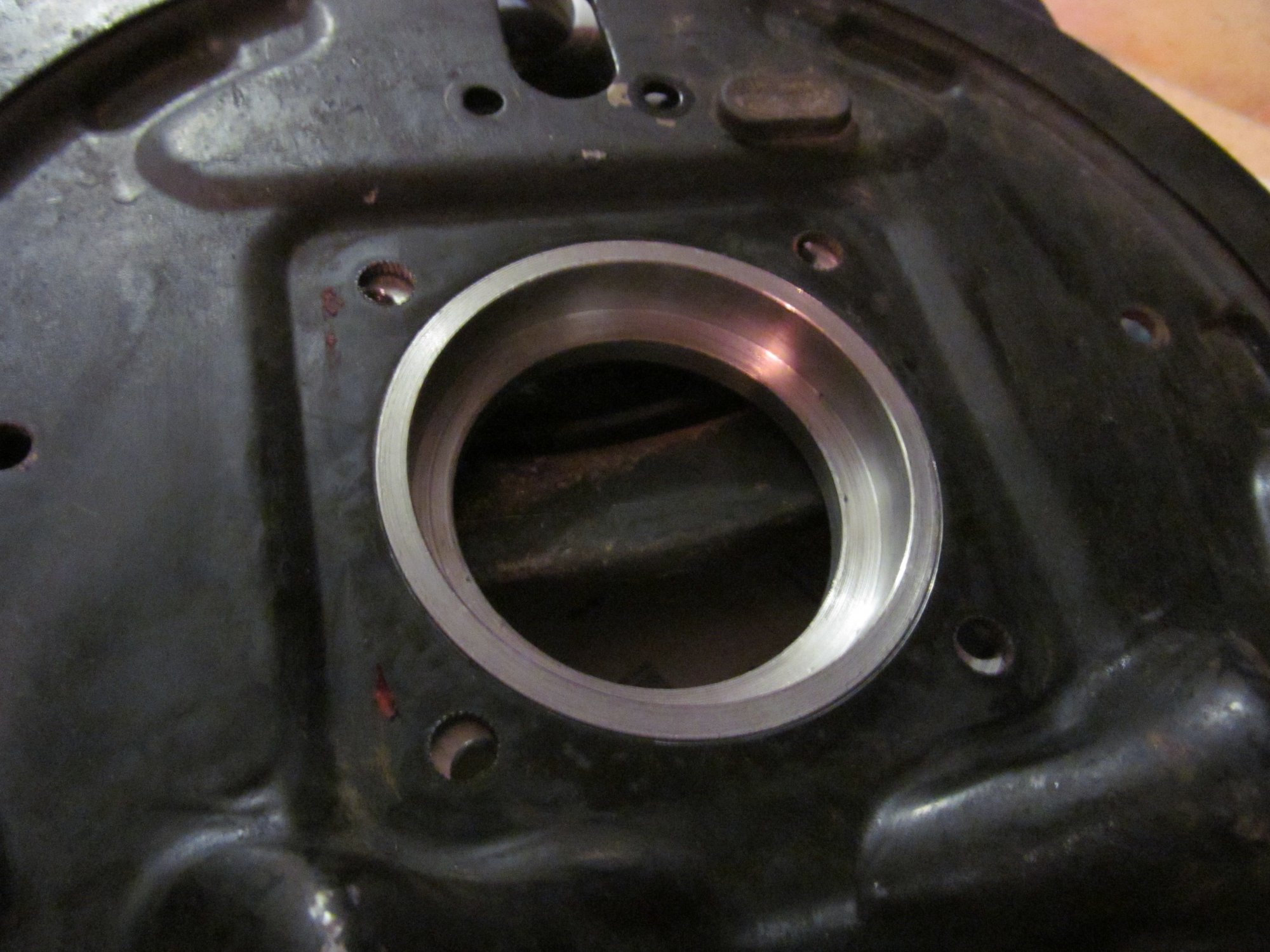

    Расточка кожуха 81мм.
    Бюджет 11.700., запчасти и работа токаря.Мля.... ошибся в расчетах 9.600.
    Чертежи и разборка и сборка моя,абсолютно без денег.

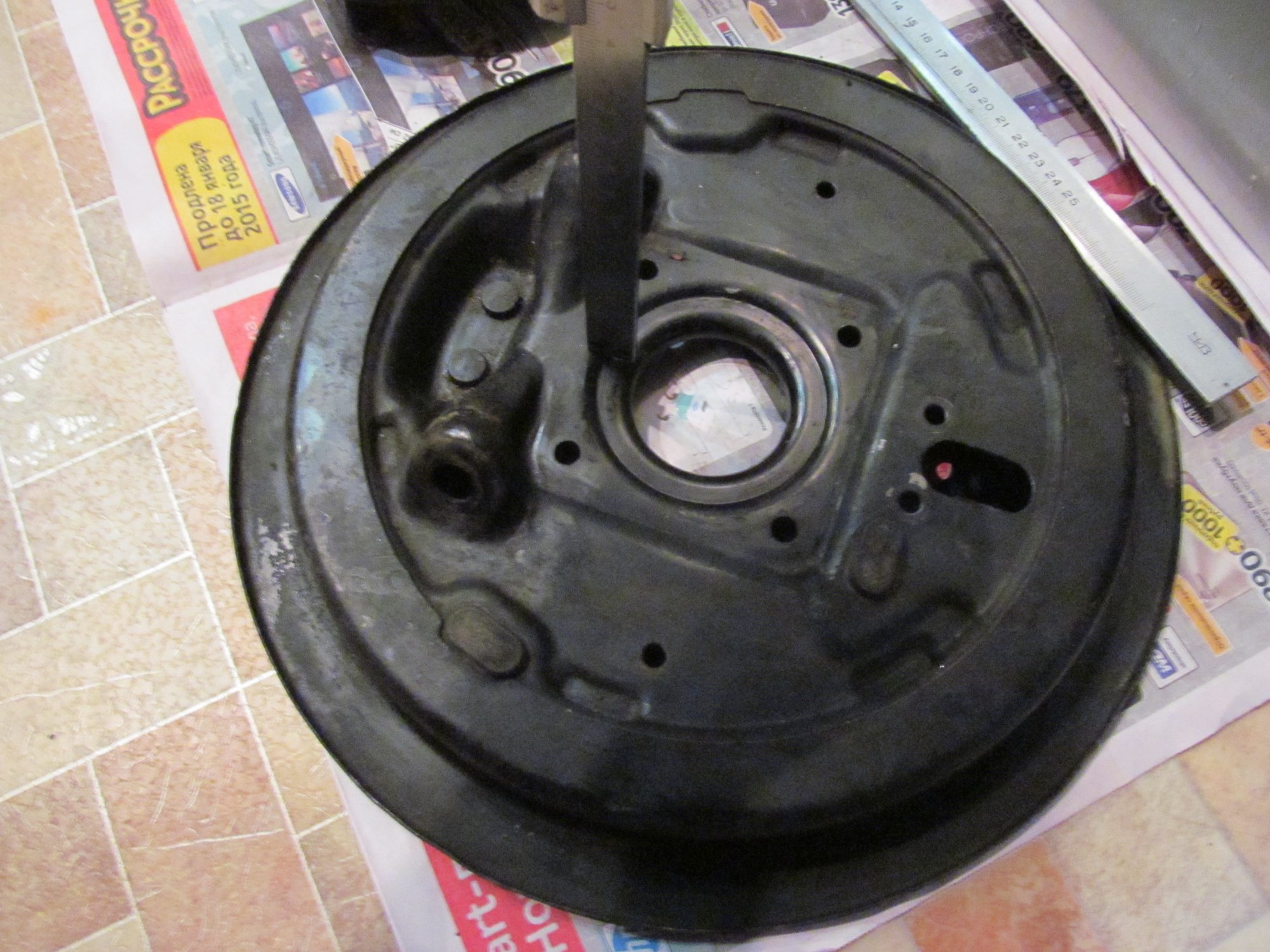

    Модное слово-"тюнинг" в картинках:


    Вложения:

    • IMG_0497.JPG
      Размер файла:
      334,7 КБ
      Просмотров:
      1.049
    • IMG_0495.JPG
      Размер файла:
      496,5 КБ
      Просмотров:
      635
    • IMG_0494.JPG
      Размер файла:
      410,4 КБ
      Просмотров:
      636
    • IMG_0489.JPG
      Размер файла:
      449,6 КБ
      Просмотров:
      626
    • IMG_0500.JPG
      Размер файла:
      492,8 КБ
      Просмотров:
      643
    • IMG_0502.JPG
      Размер файла:
      428,5 КБ
      Просмотров:
      681
    • IMG_0504.JPG
      Размер файла:
      384,8 КБ
      Просмотров:
      617
    • IMG_0505.JPG
      Размер файла:
      408,5 КБ
      Просмотров:
      660
    • IMG_0506.JPG
      Размер файла:
      435,5 КБ
      Просмотров:
      624
    • IMG_0507.JPG
      Размер файла:
      392,8 КБ
      Просмотров:
      628
    • IMG_0508.JPG
      Размер файла:
      390,4 КБ
      Просмотров:
      617
    • IMG_0498.JPG
      Размер файла:
      339,5 КБ
      Просмотров:
      649
    • IMG_0510.JPG
      Размер файла:
      392,3 КБ
      Просмотров:
      639
    • IMG_0511.JPG
      Размер файла:
      406,5 КБ
      Просмотров:
      604
    • IMG_0513.JPG
      Размер файла:
      496,6 КБ
      Просмотров:
      571
    #1 Андрюха-водила, 29 дек 2014
    Последнее редактирование: 29 дек 2014
    Alkor34, NIKNIKON, abcom и 10 другим нравится это.
  2. Загрузка...


  3. Андрюха-водила

    Регистрация:
    17 фев 2013
    Сообщения:
    190
    Адрес:
    Екатеринбург

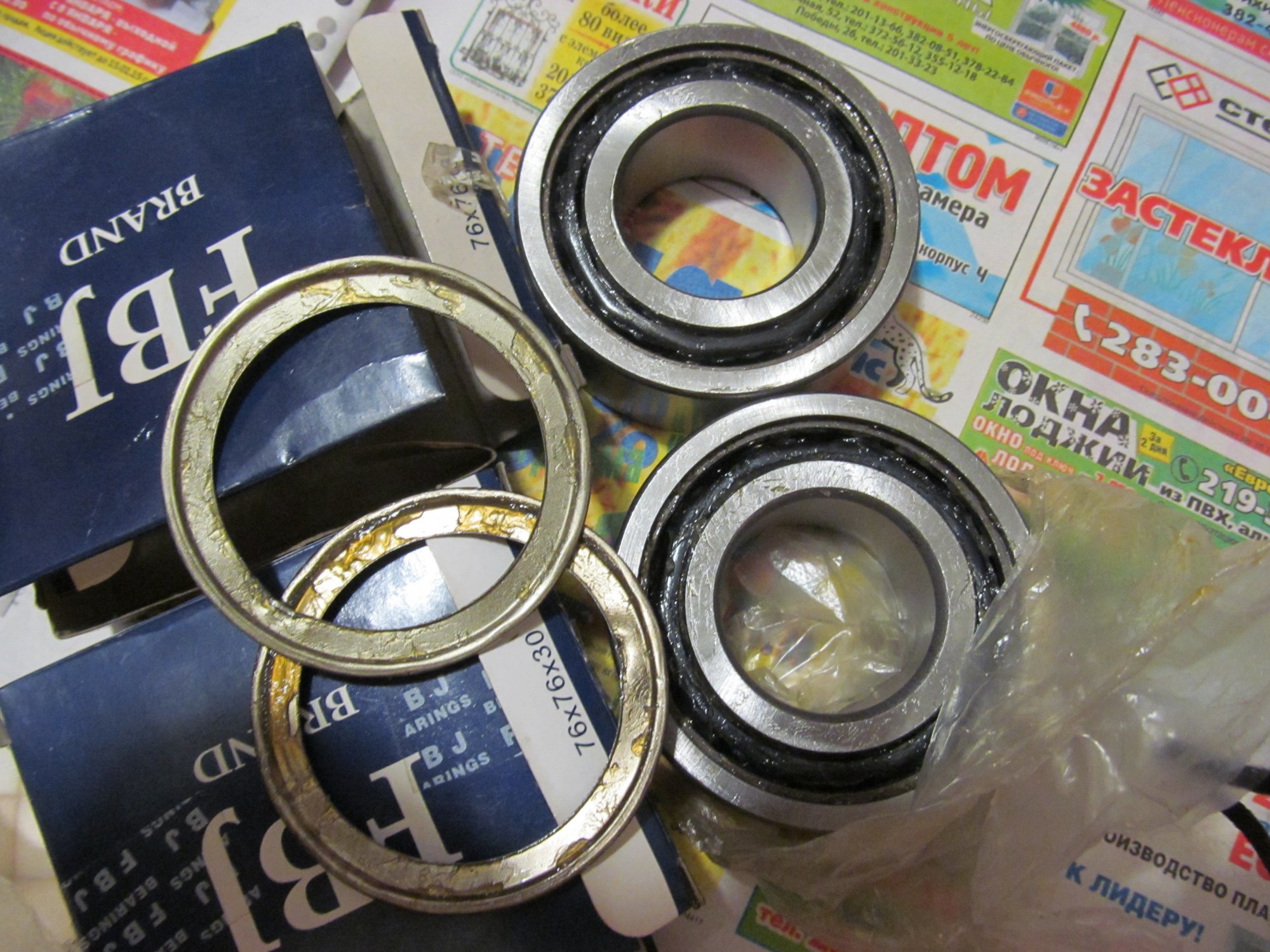

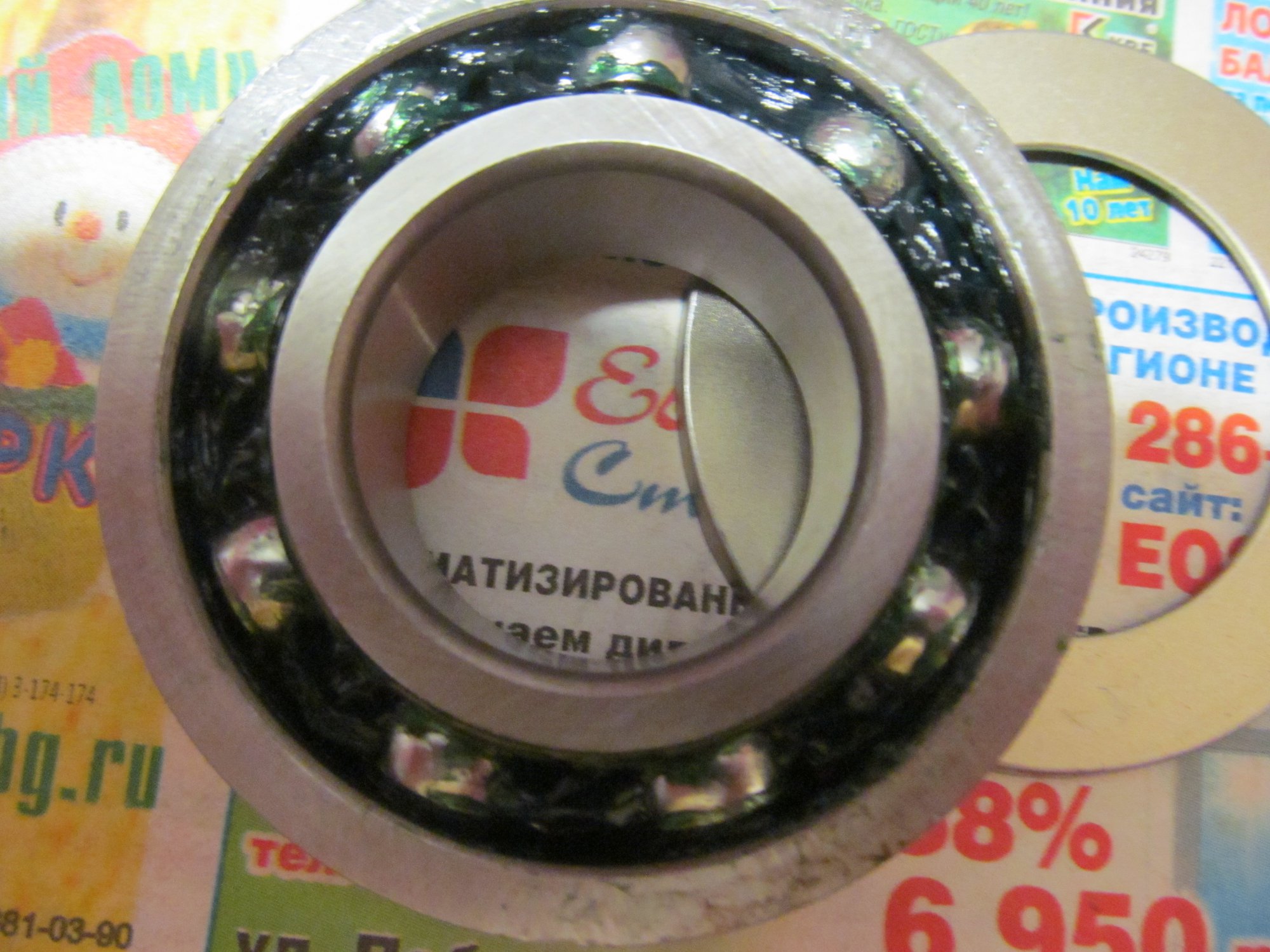

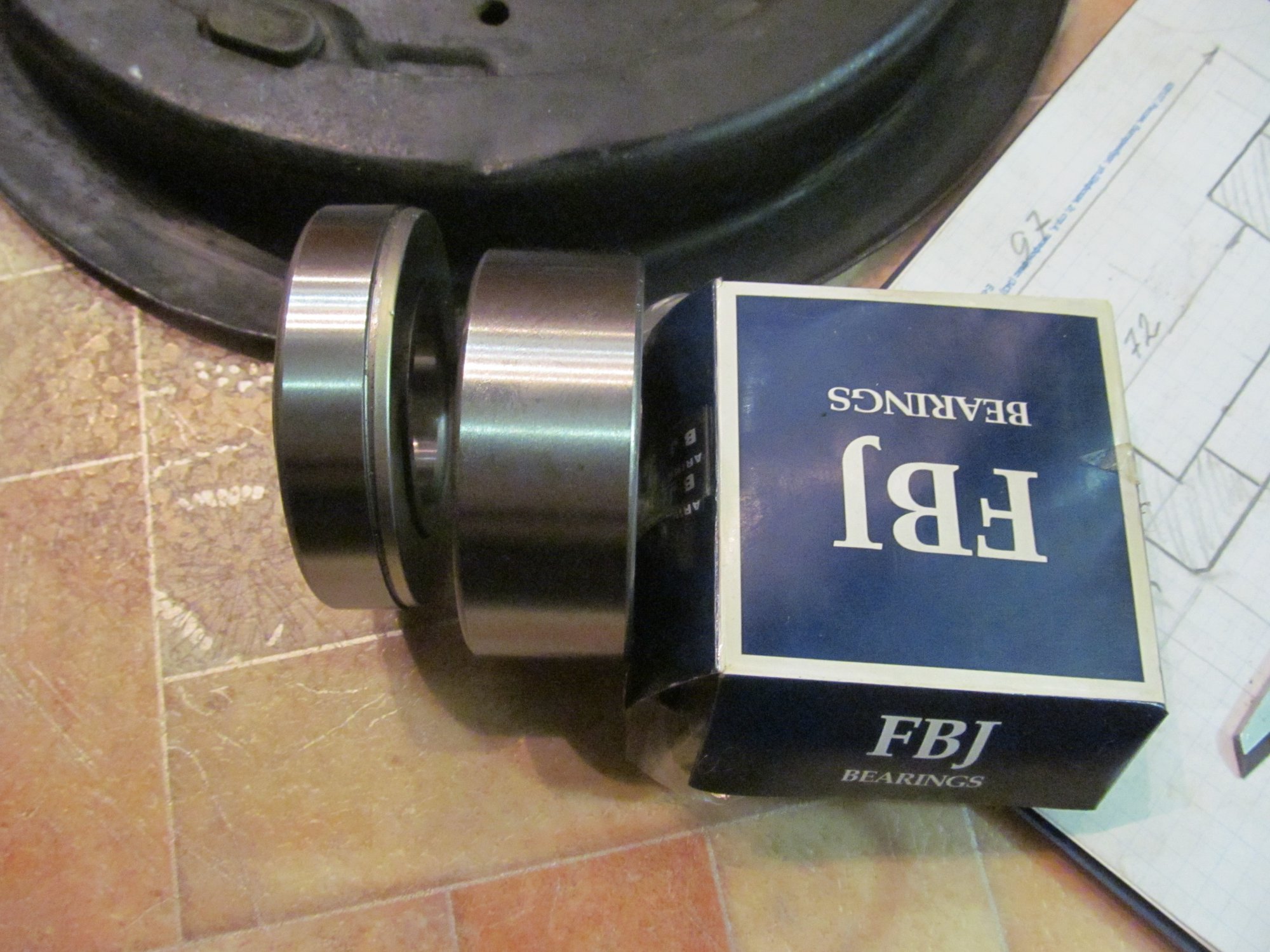

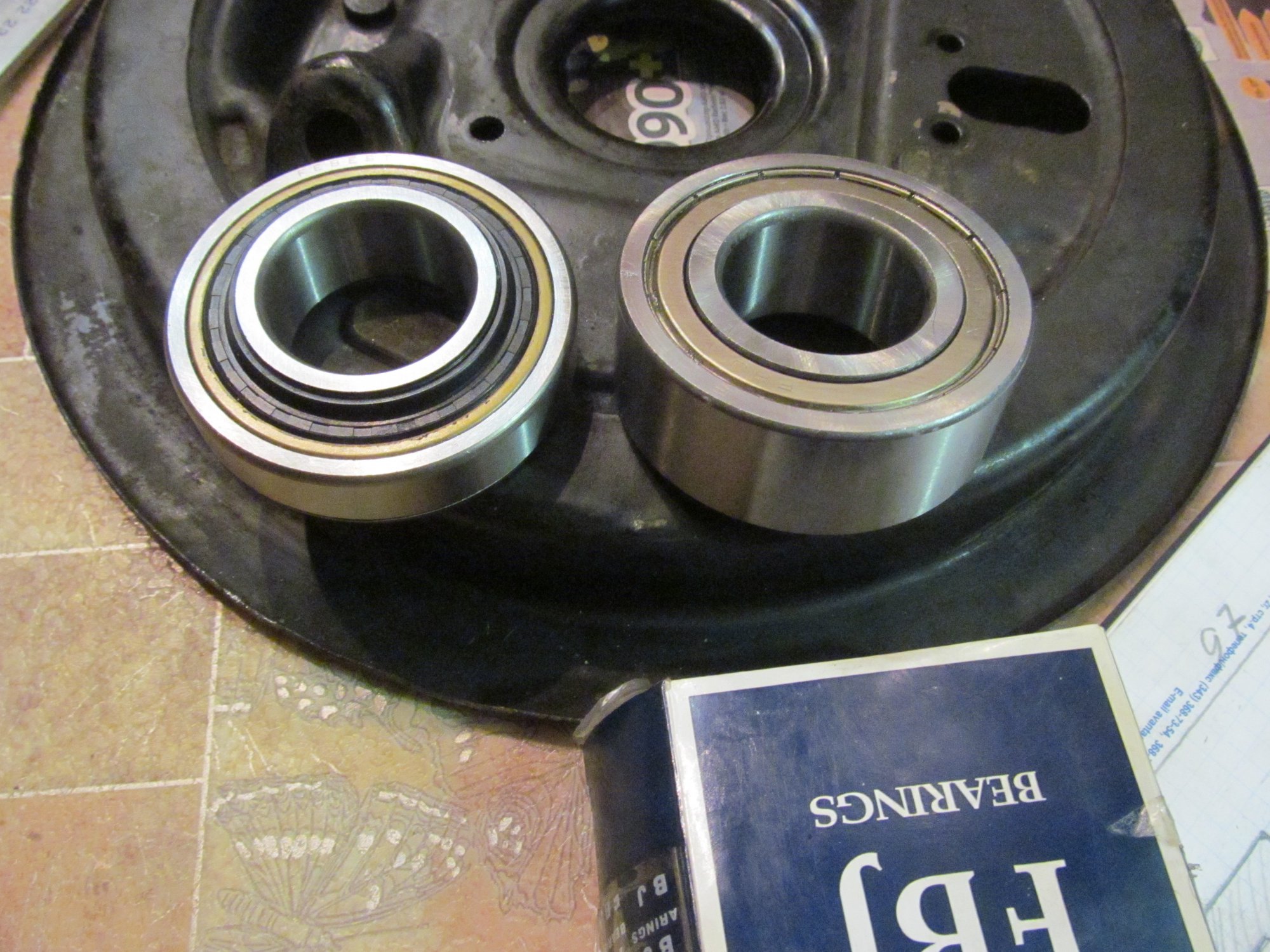

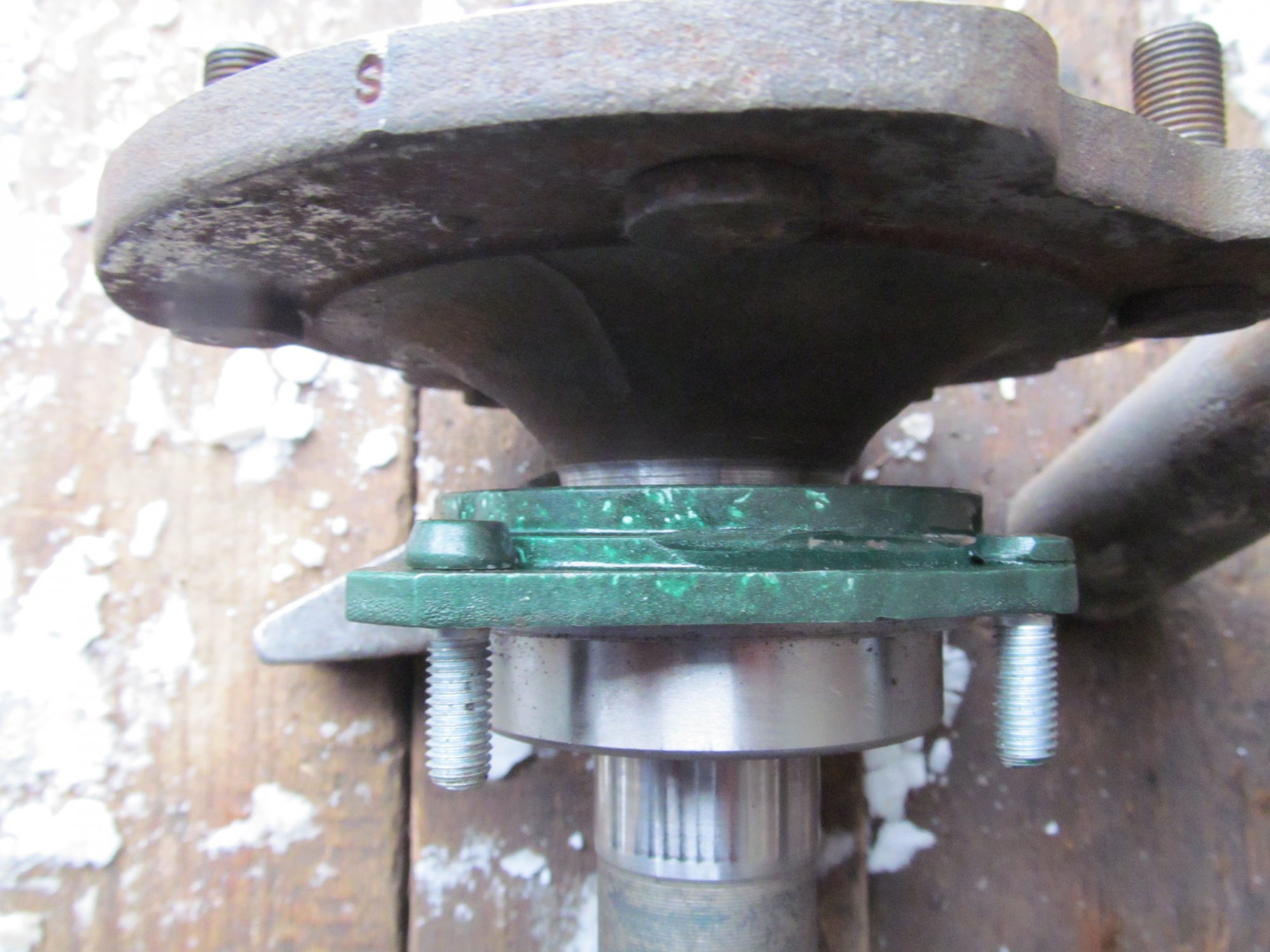

    Снял крышки с подшипников для добавления смазки,посчитал шарики. По десять штук в ряду, и того двадцать.У стандартного всего девять шаров.

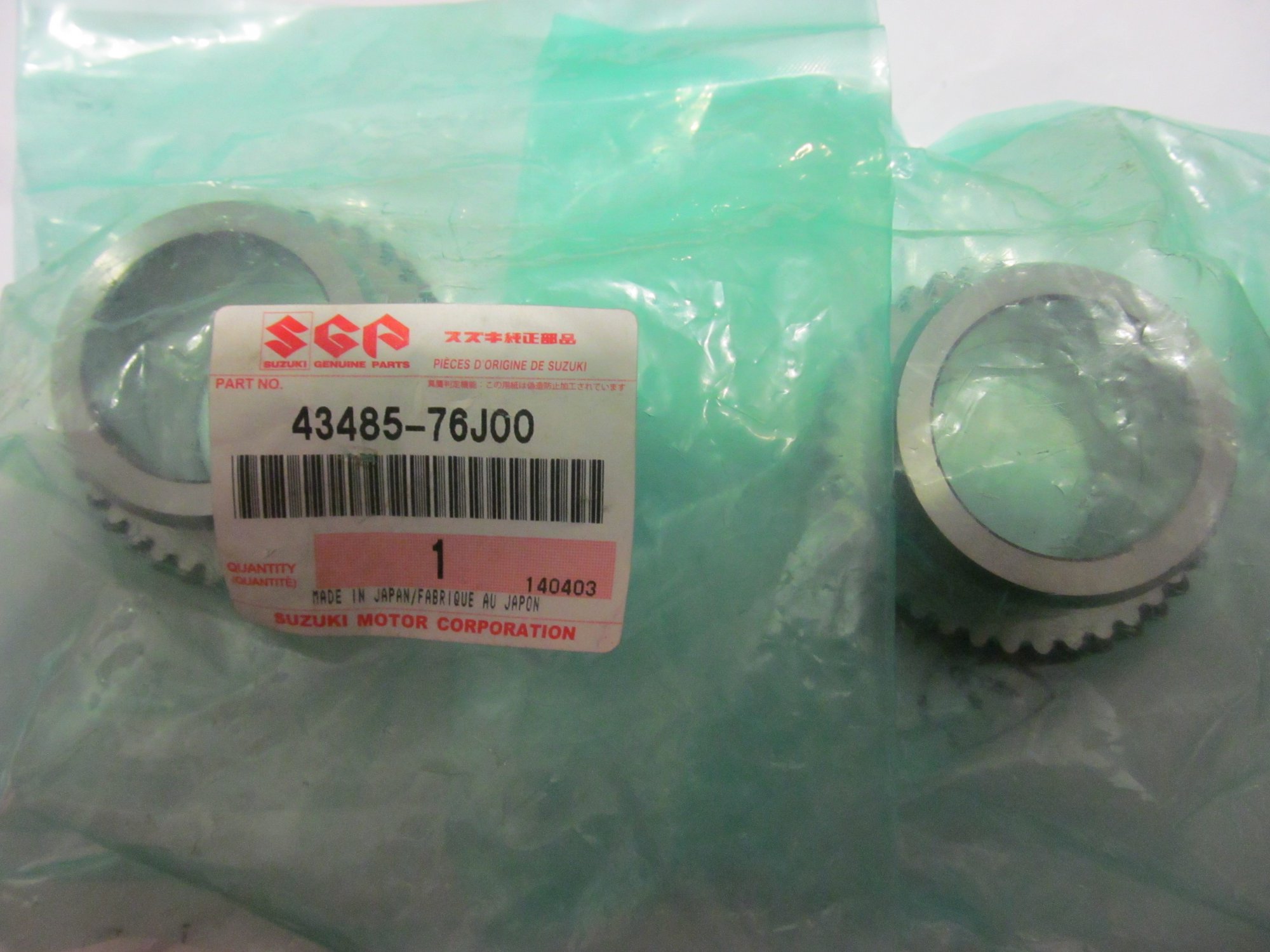

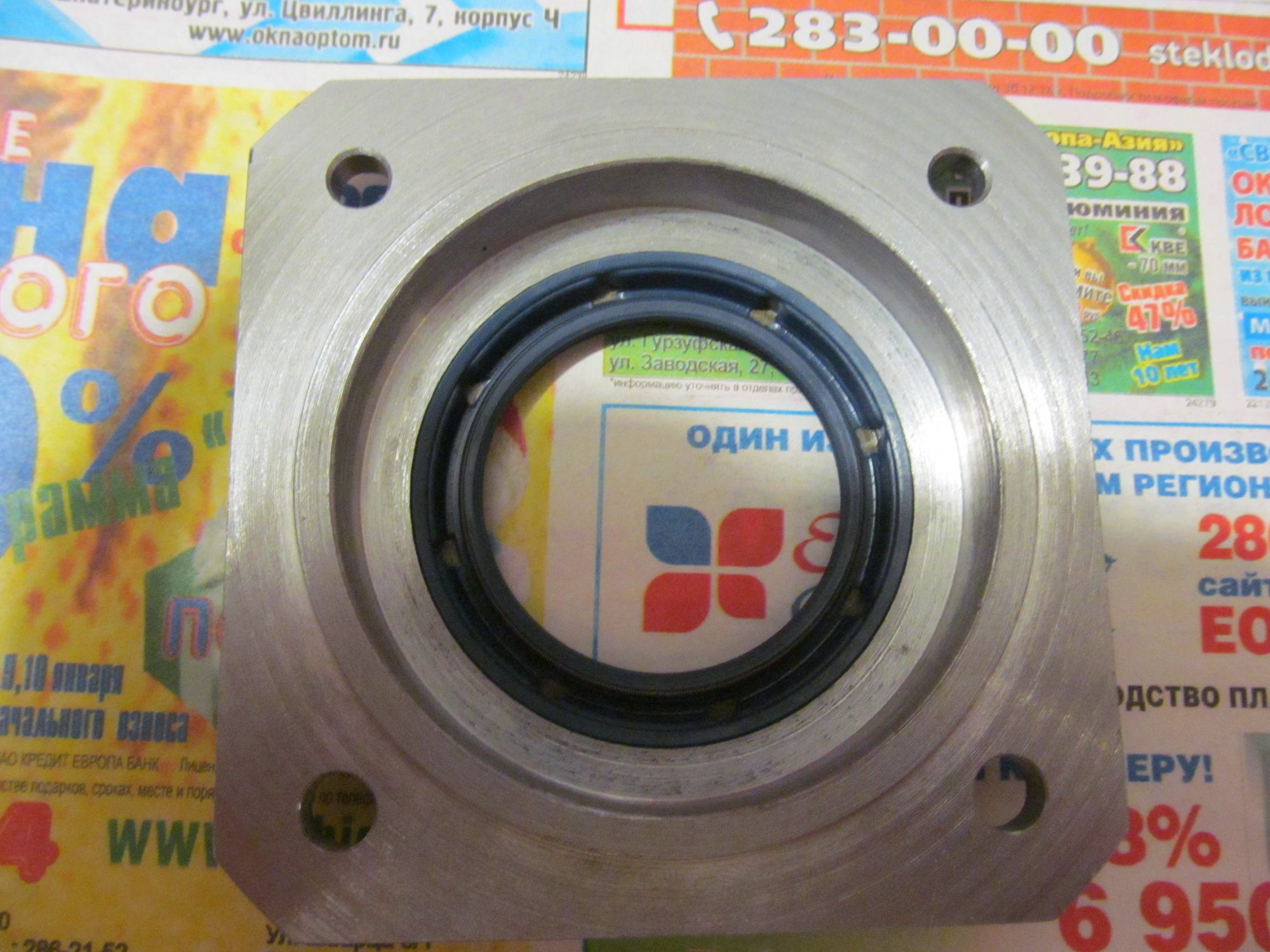

    Получил запорные втулки.

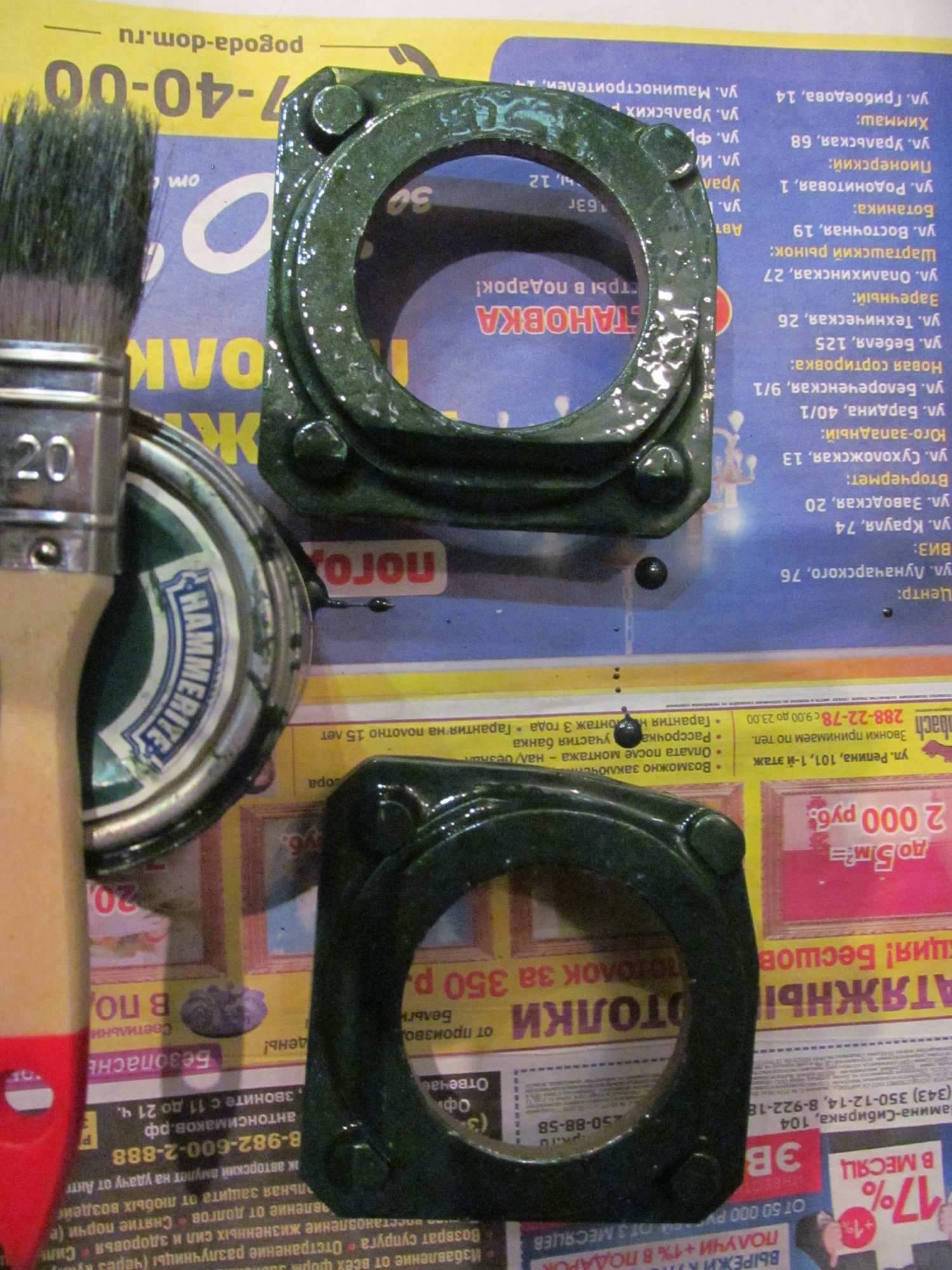

    Покрасил.
    --- сообщения объединены, 14 янв 2015 ---
    --- сообщения объединены, 14 янв 2015 ---

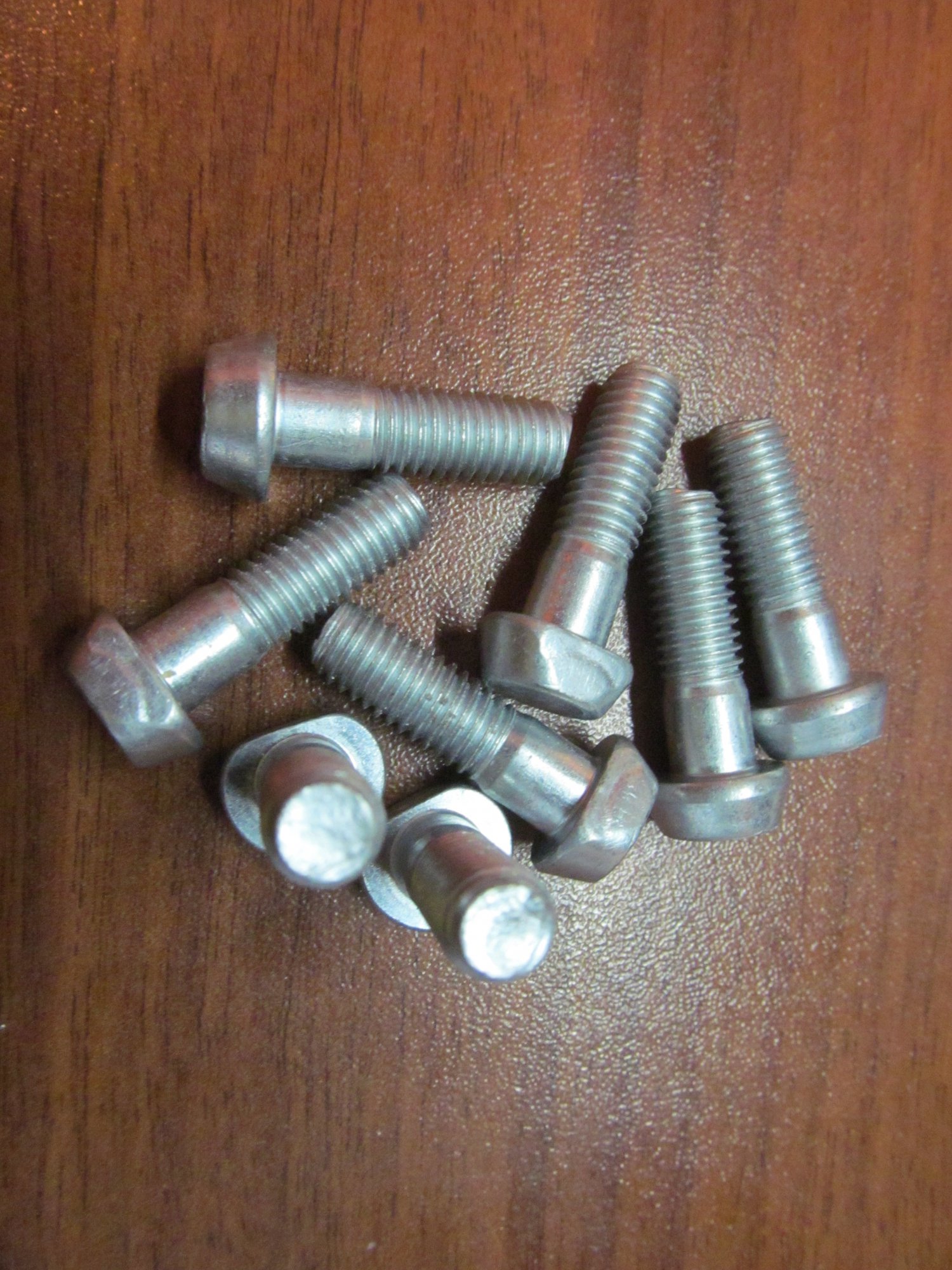

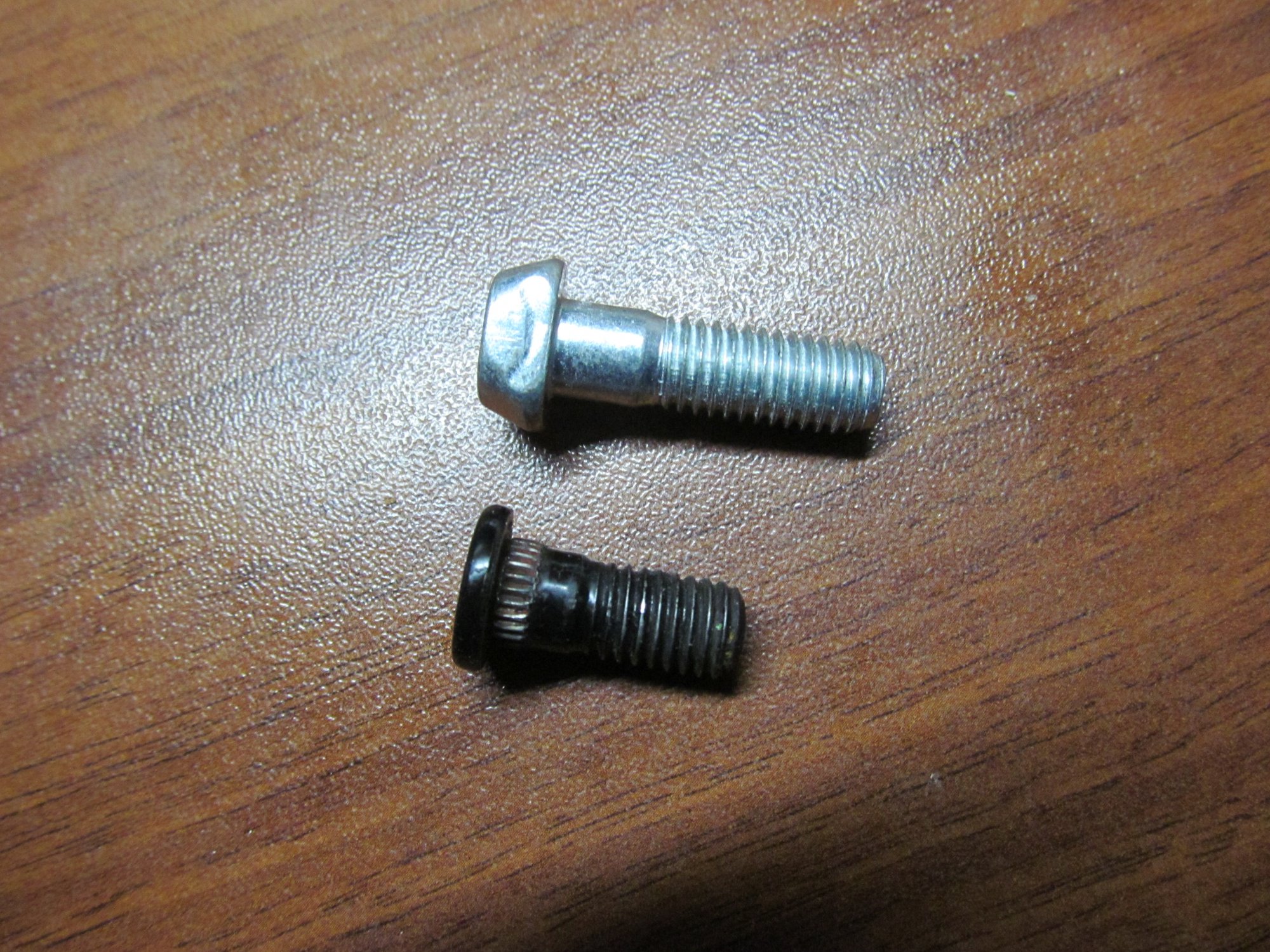

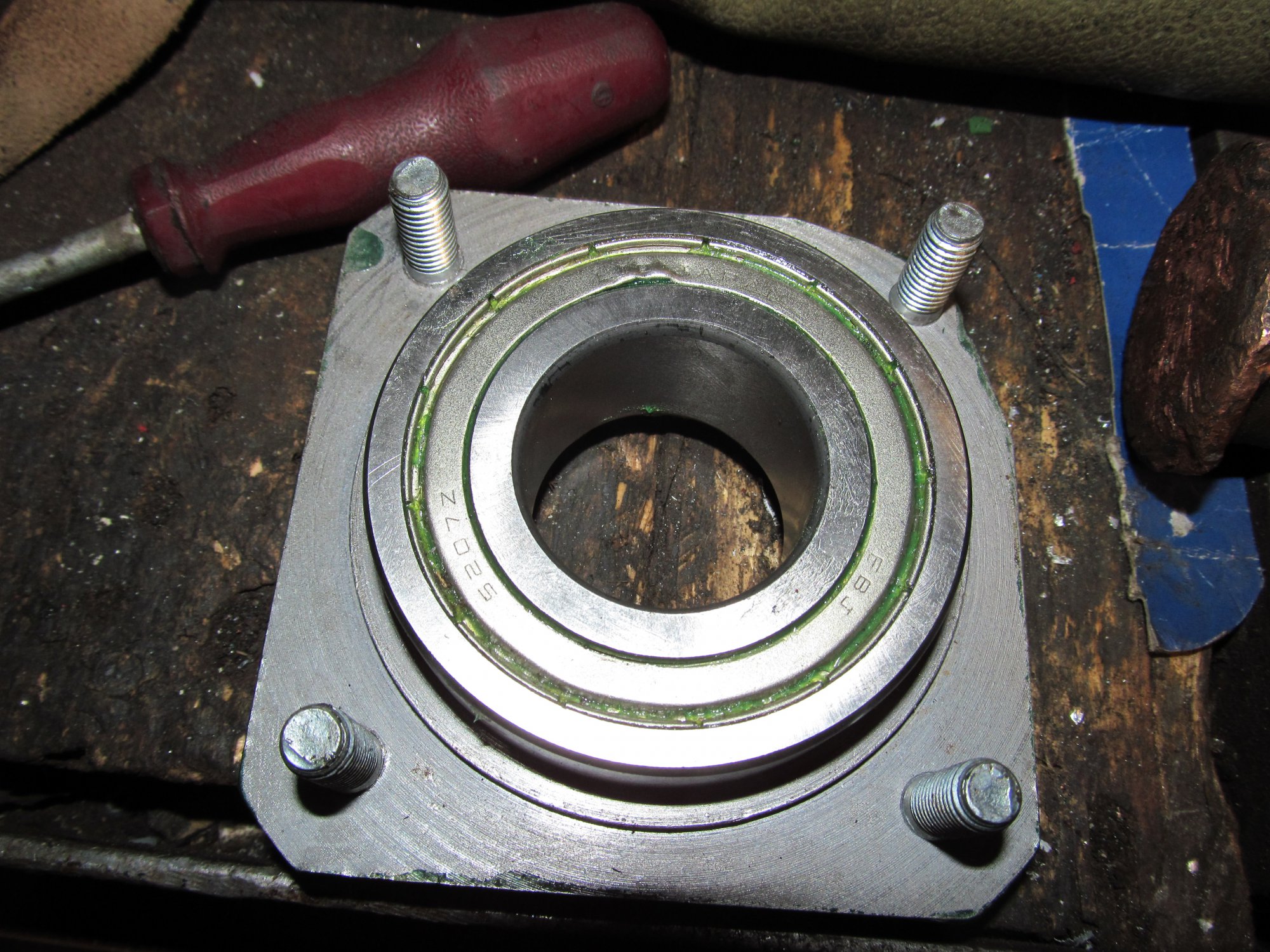

    Прикупил болты каленые с твердостью 8.8,со скошенными головками,карданные от ваза.Если вы заметили, отверстия в крышке на 7.9мм,болты будут вставлены с небольшим натягом,дабы не выпадывали.
    --- сообщения объединены, 15 янв 2015 ---
    - продолжаю.

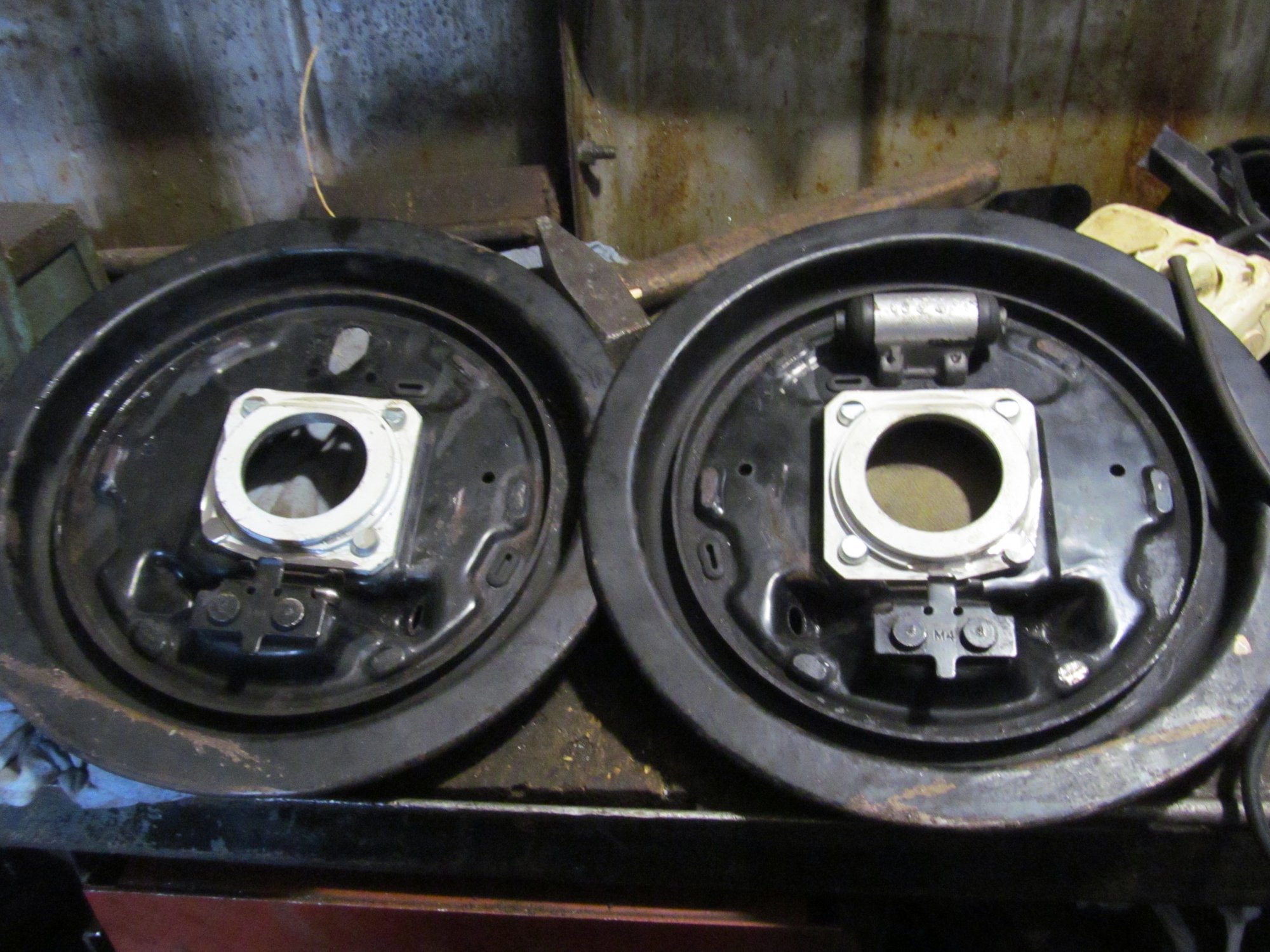

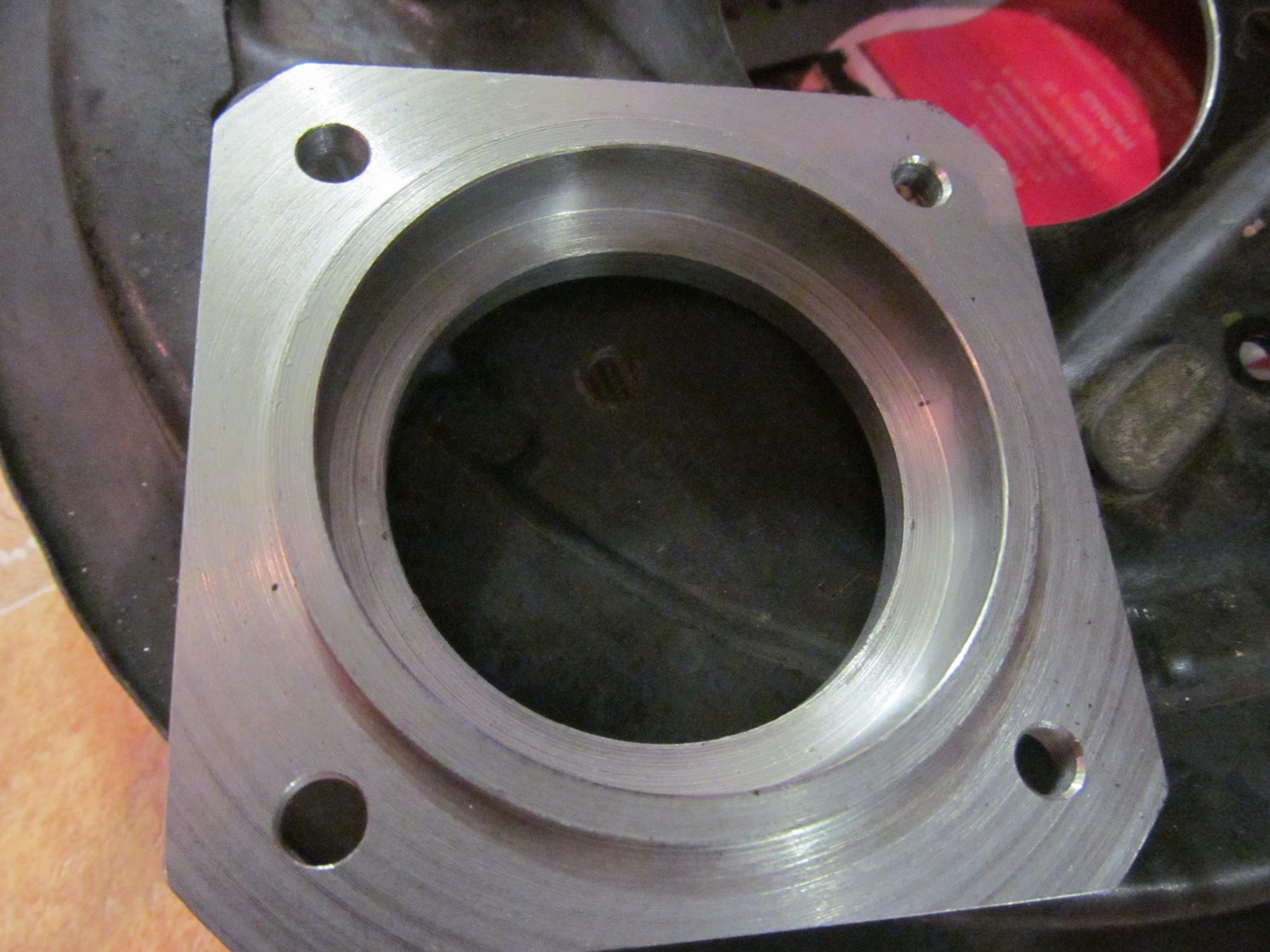

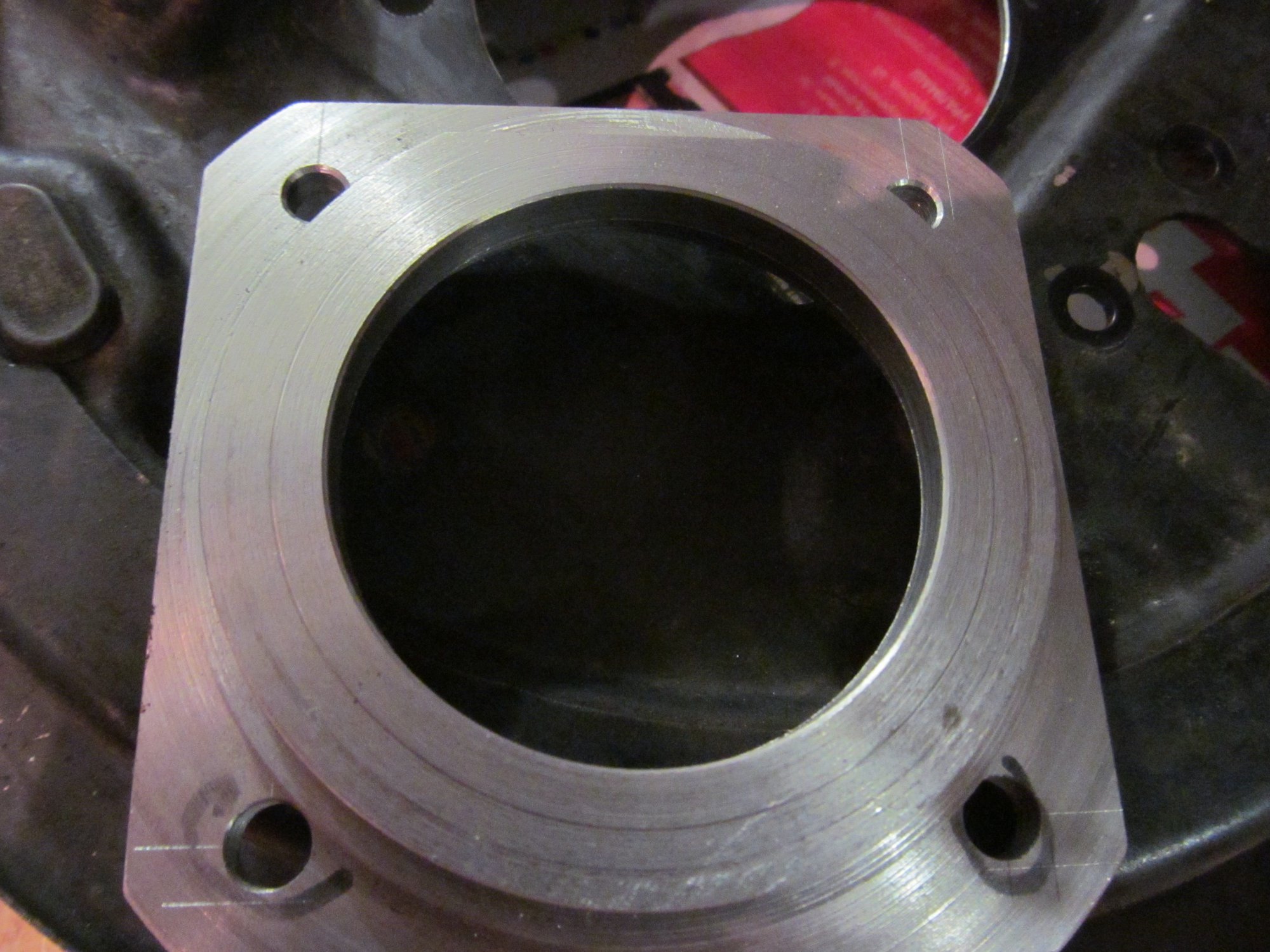

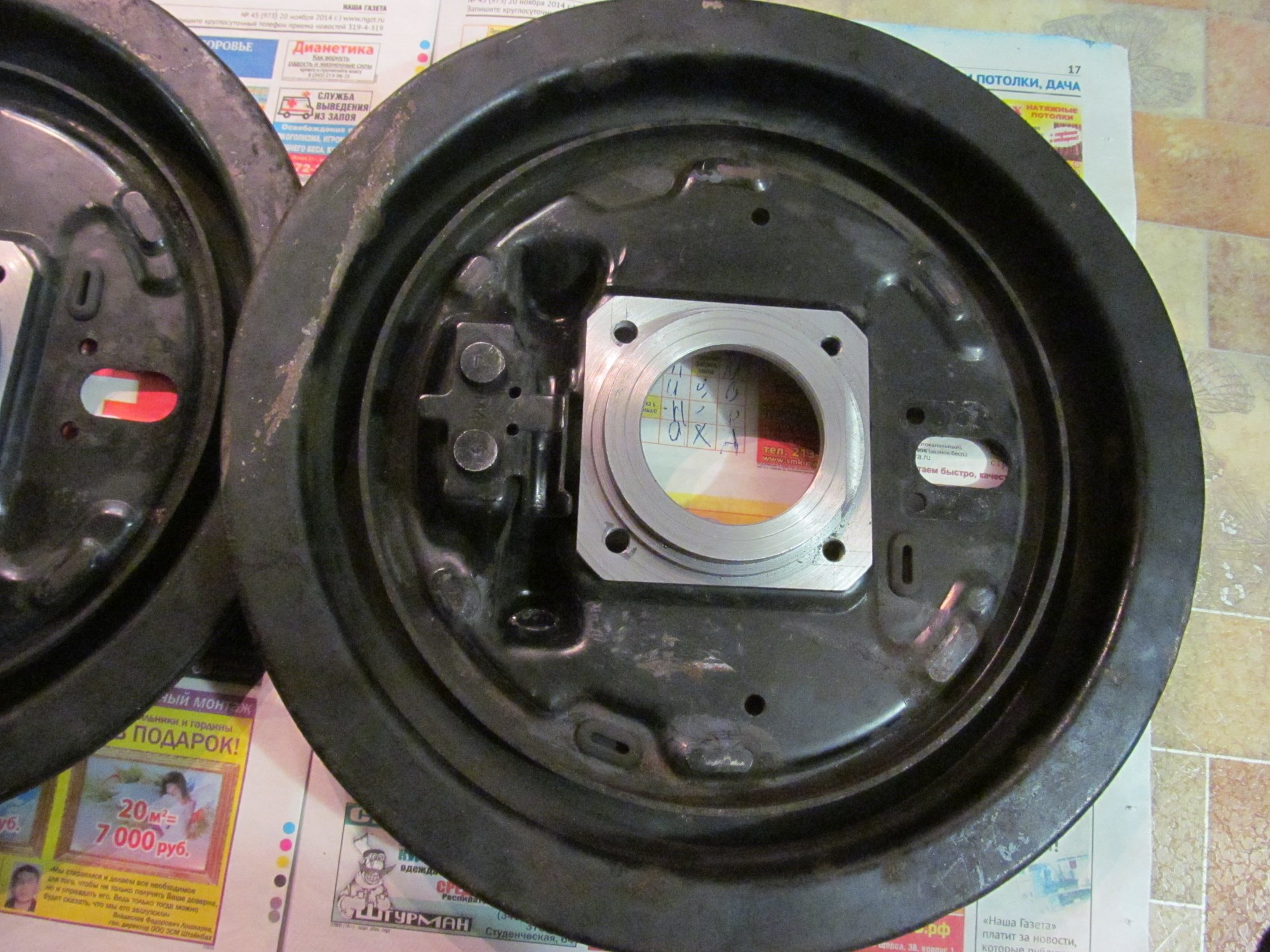

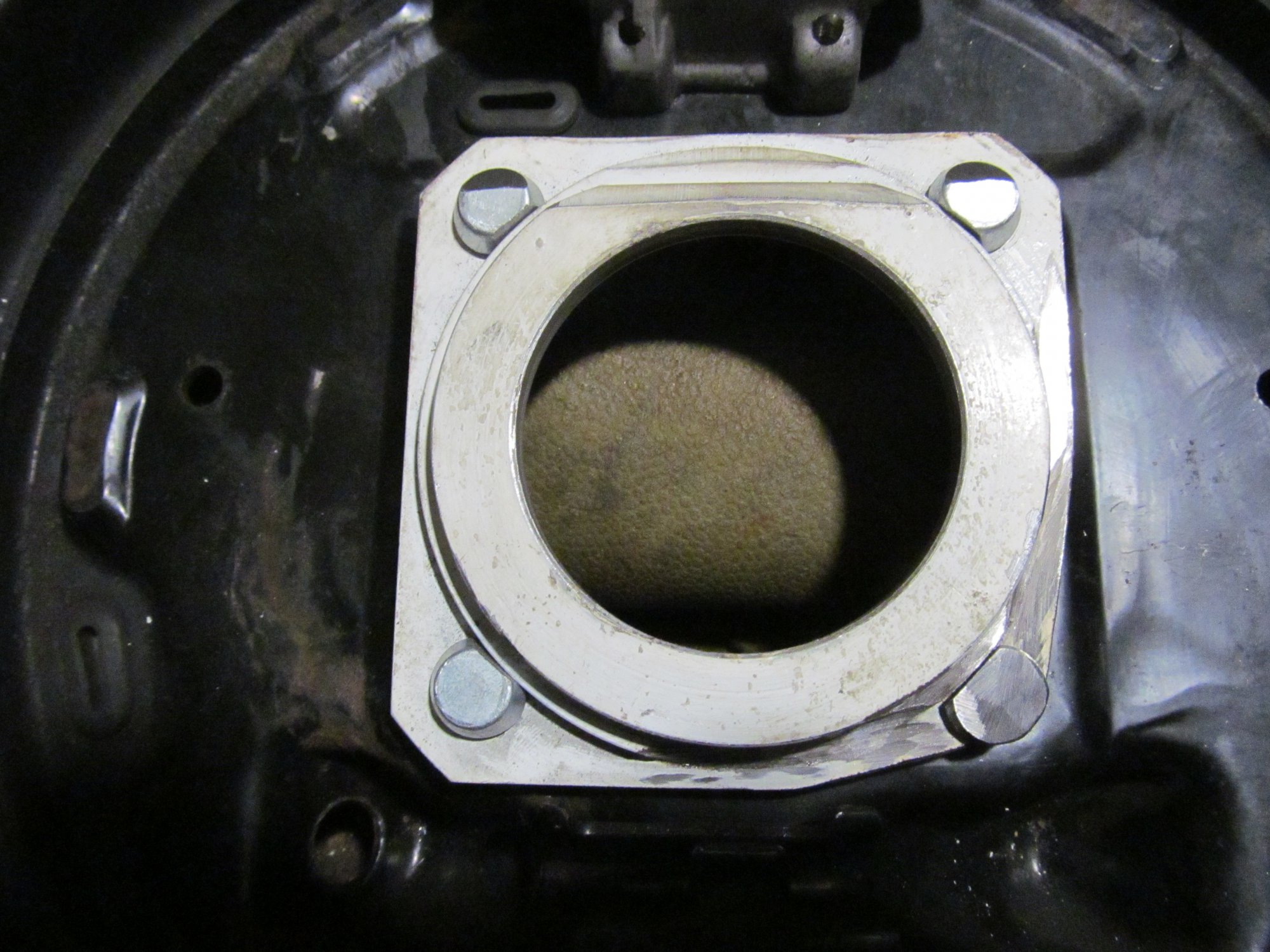

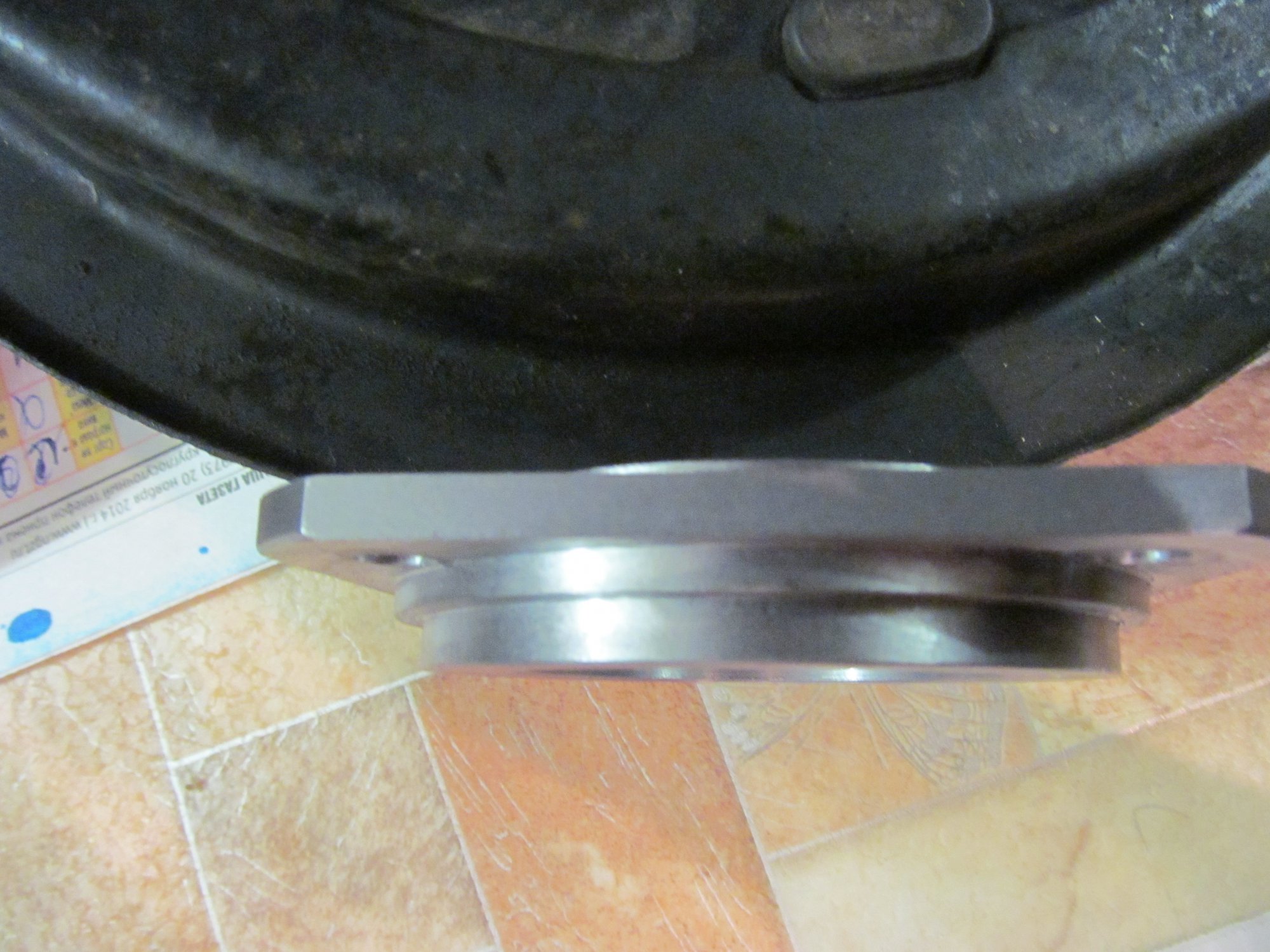

    Примерка крышки подшипника и доводка по месту с колодками.

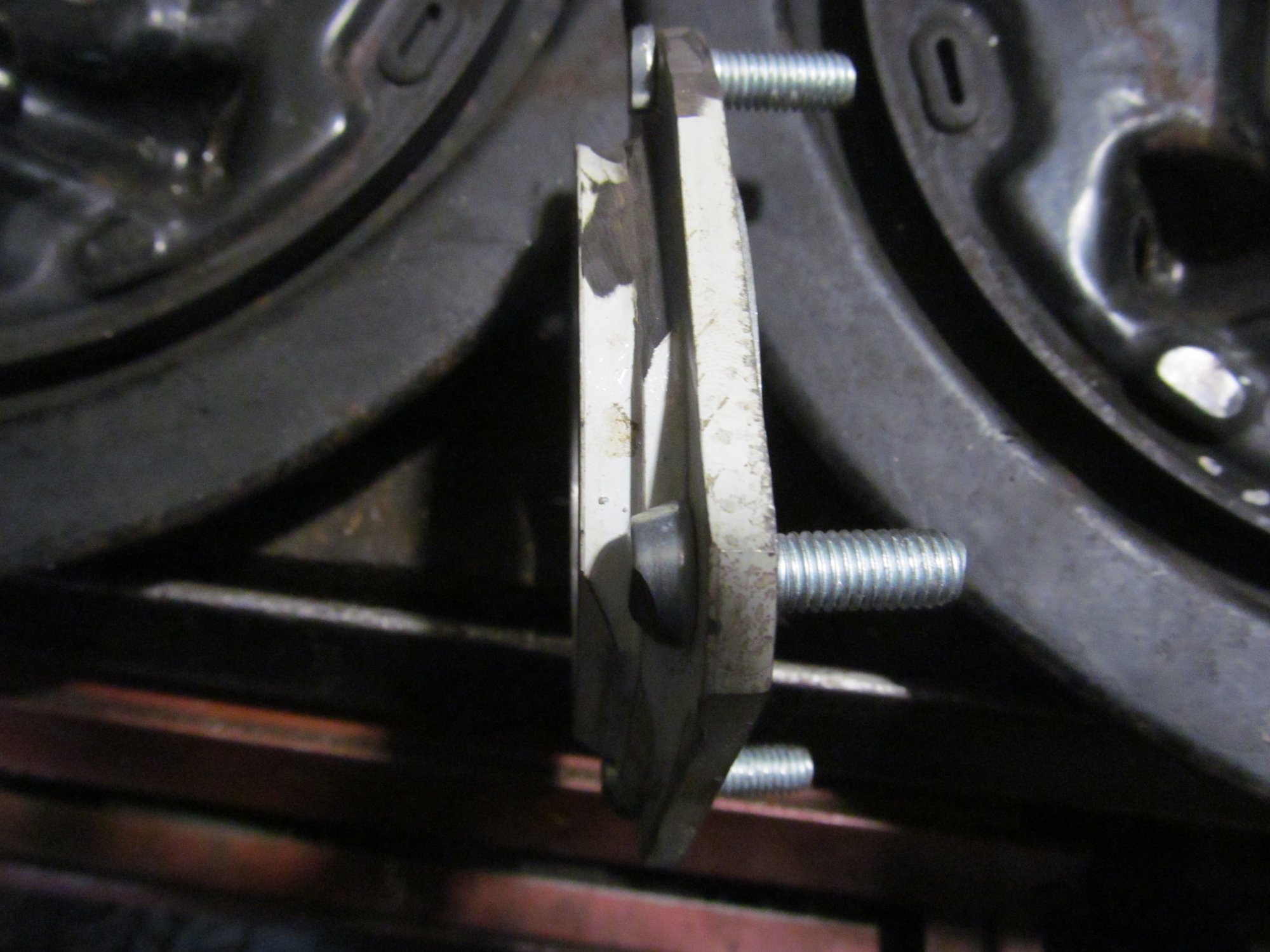

    Край в районе тяги ручника будет упираться,после перемещения тяги ручника.
    Подтачиваем край.
    Подточить также пришлось один болт, по высоте.

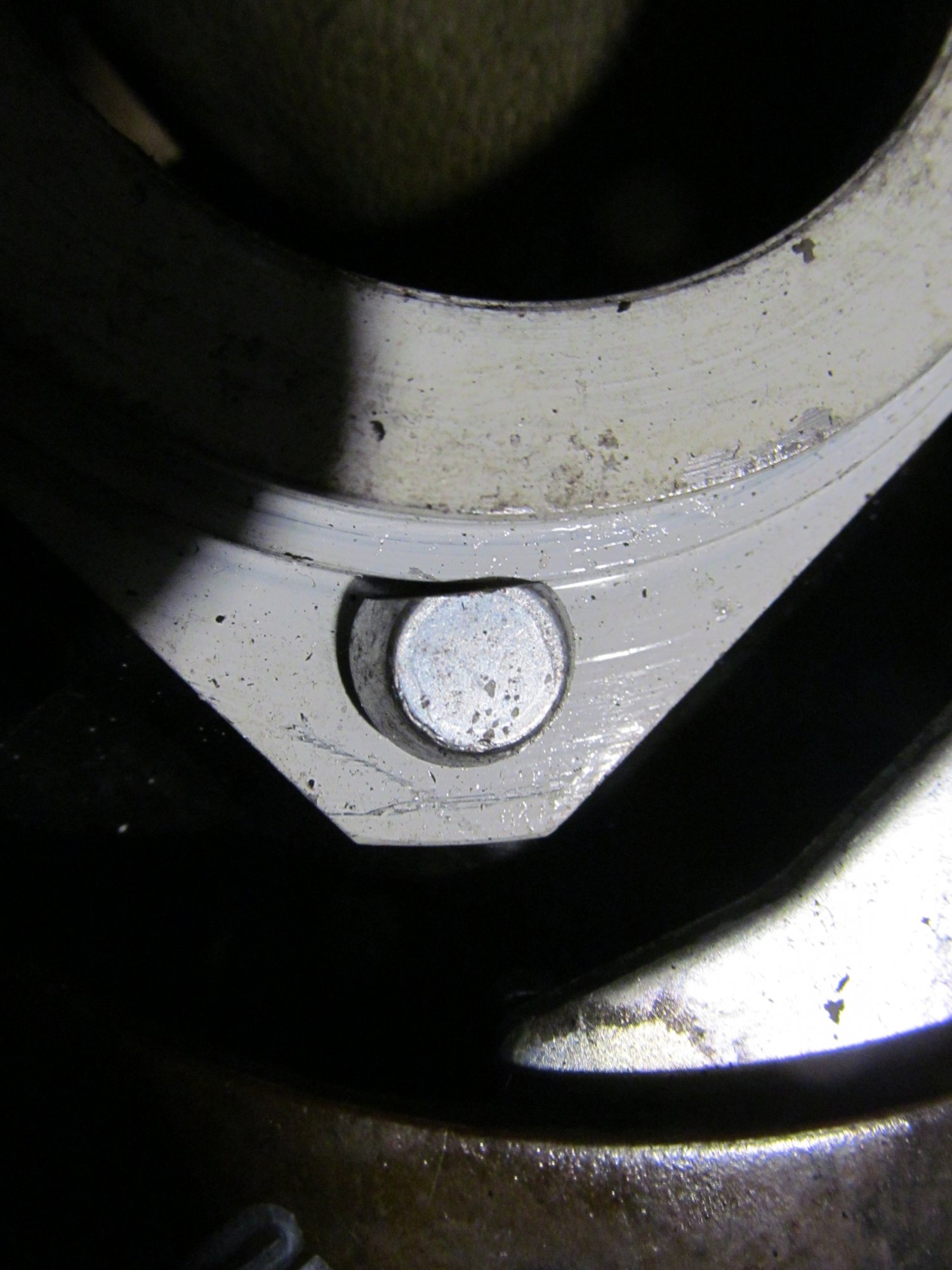

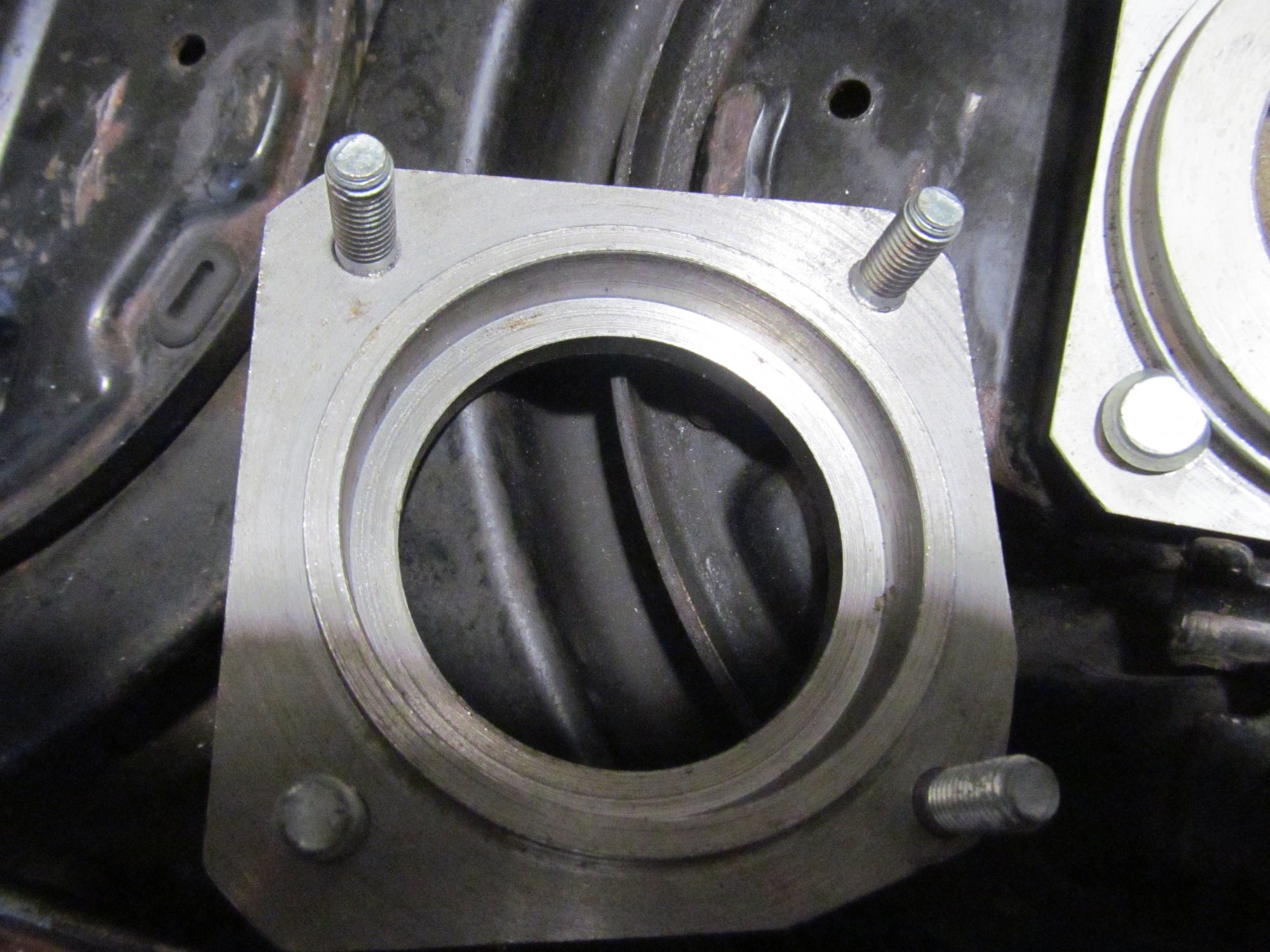

    Шляпки верхних болтов подточил под наклоном,да и саму крышку пришлось подточить под наклоном.Максимально отдалил от пружины.

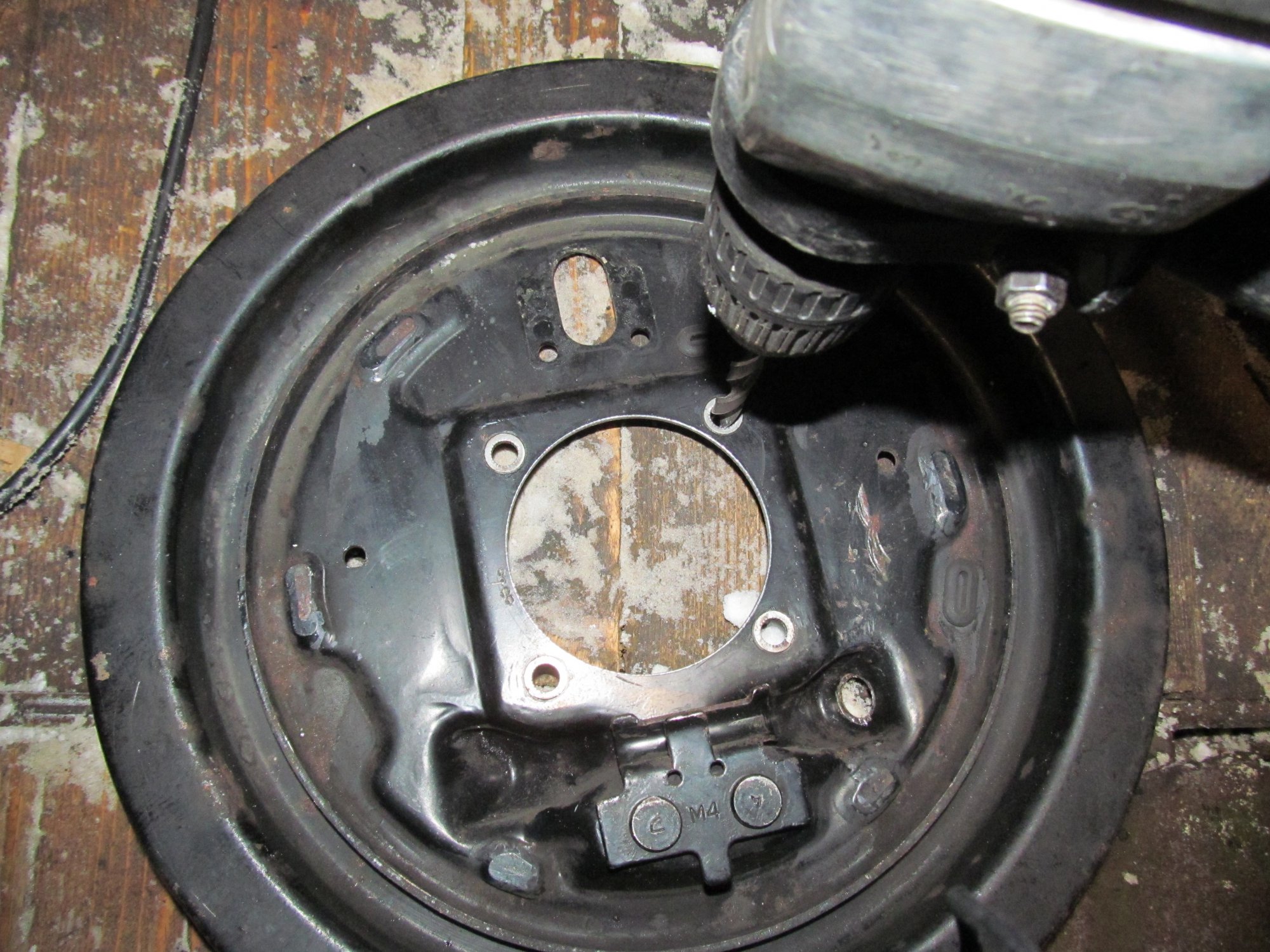

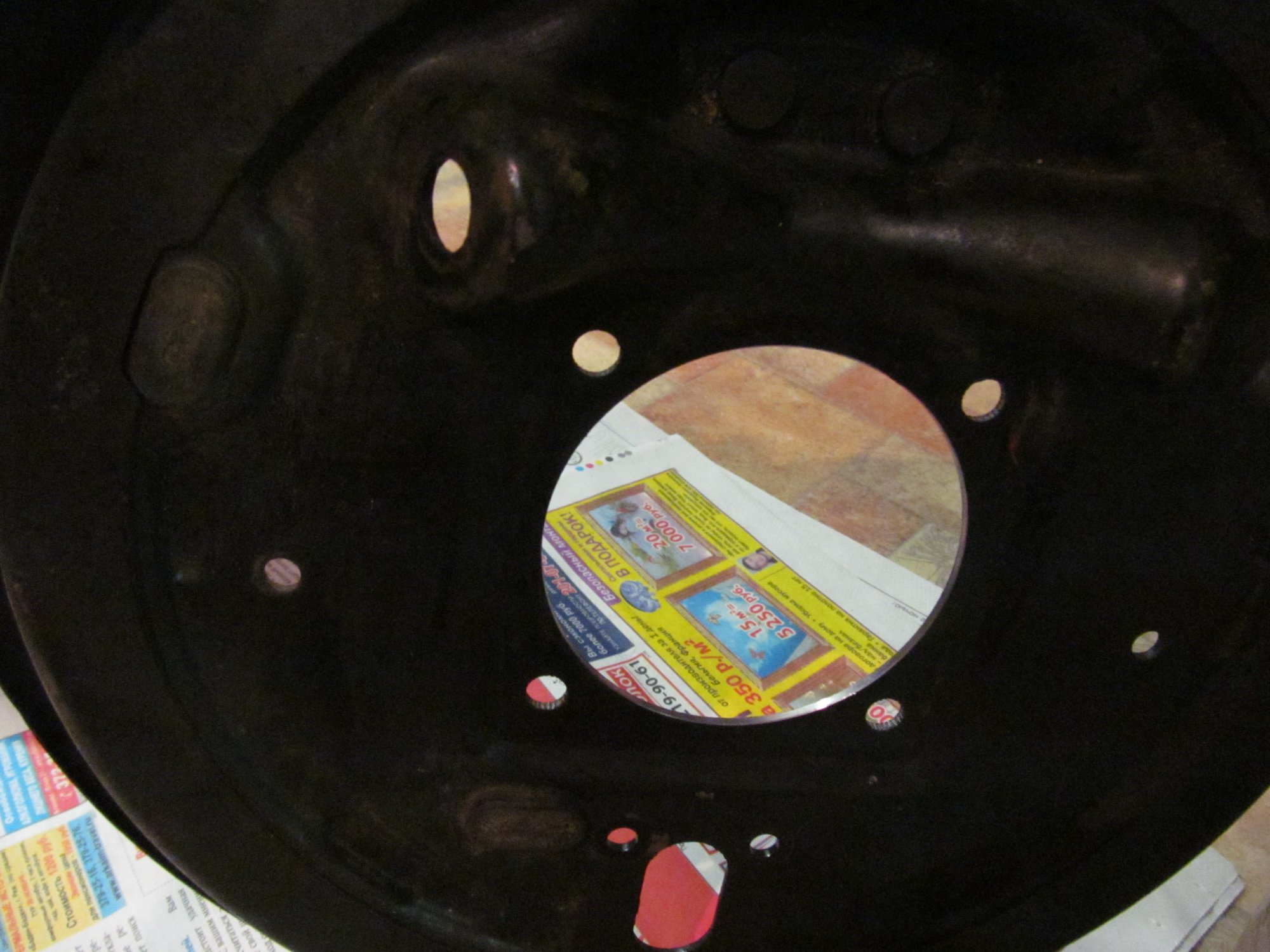

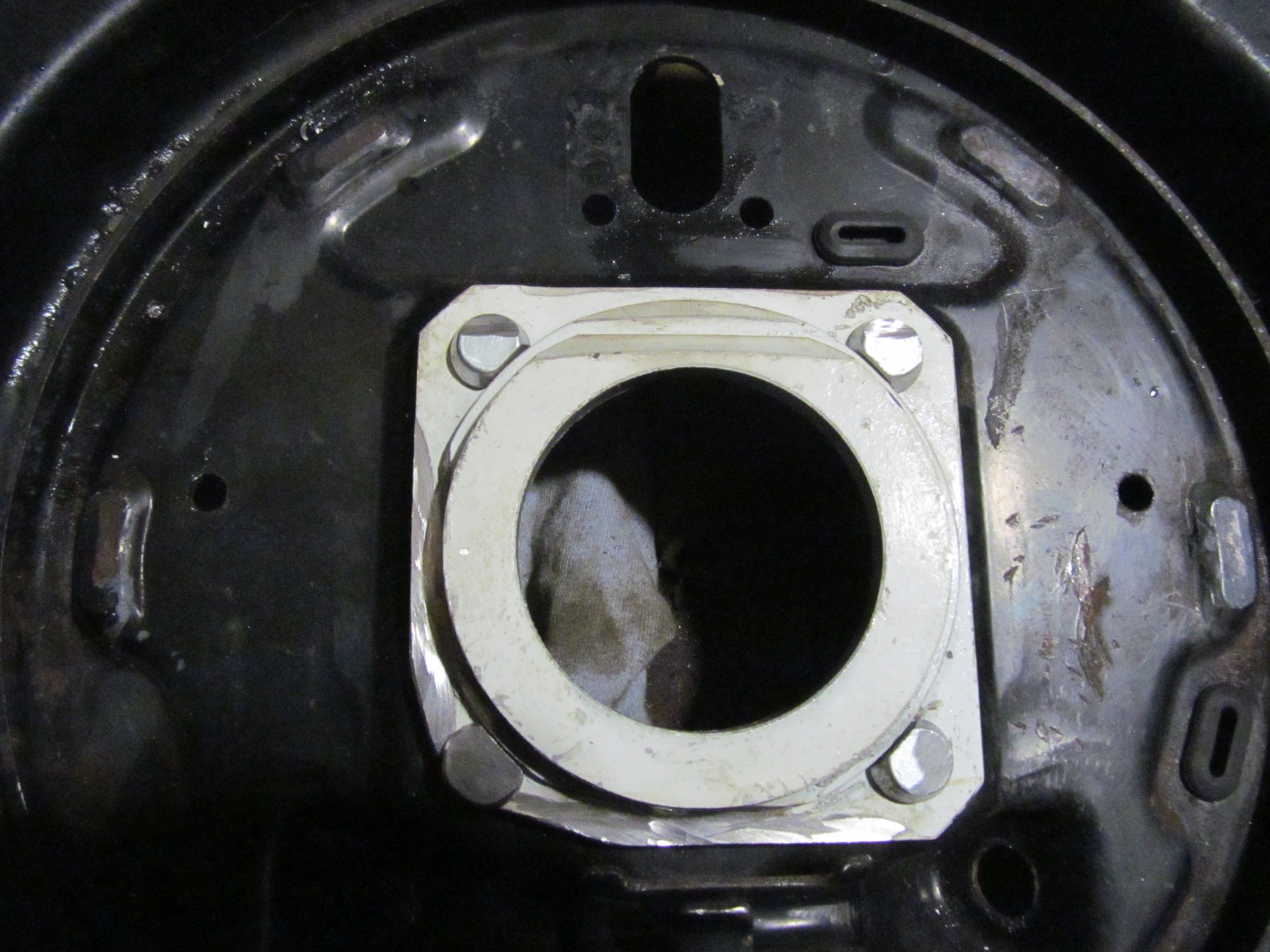

    Рассверлил отверстия на 8.5мм в кожухе.

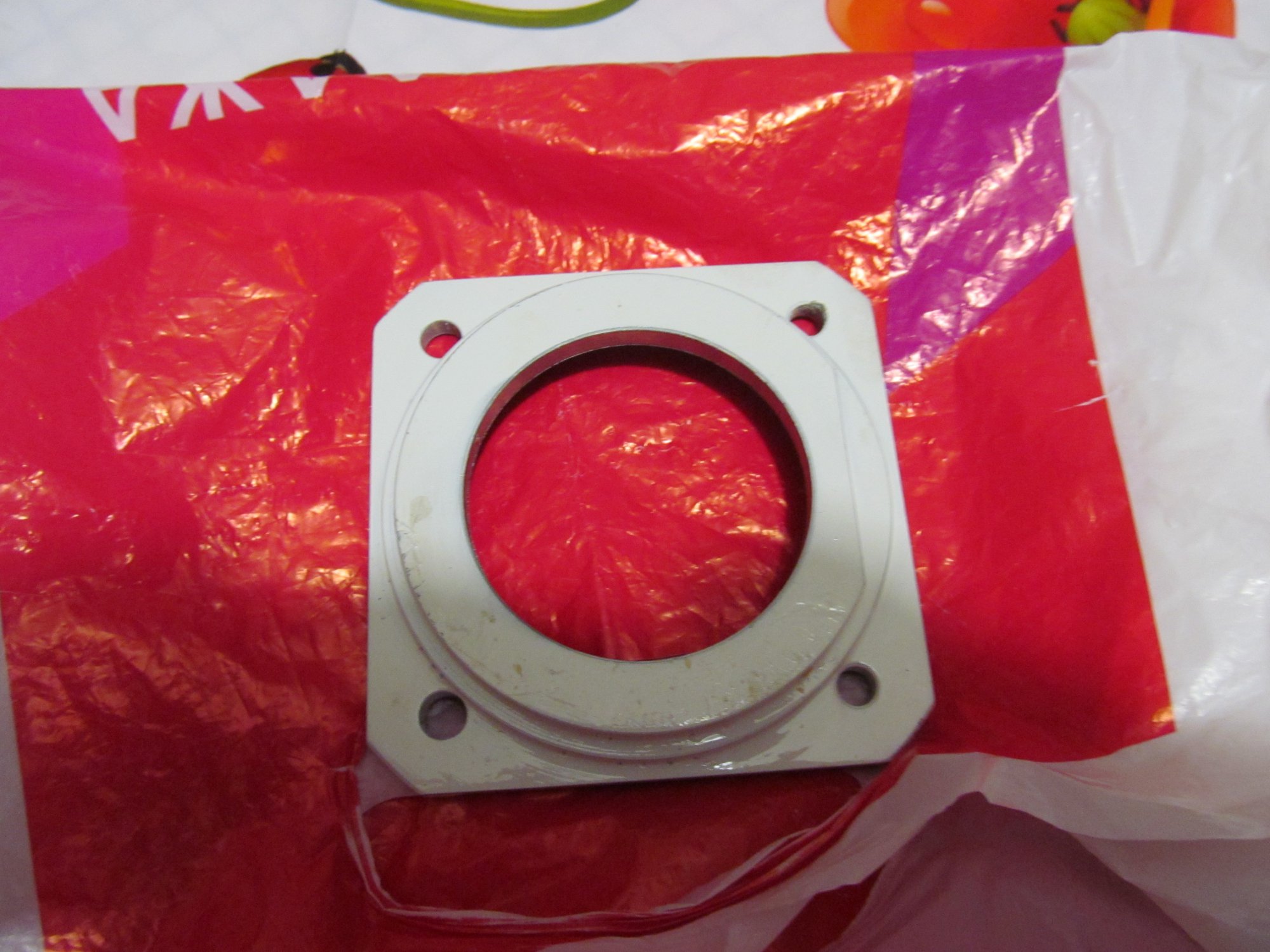

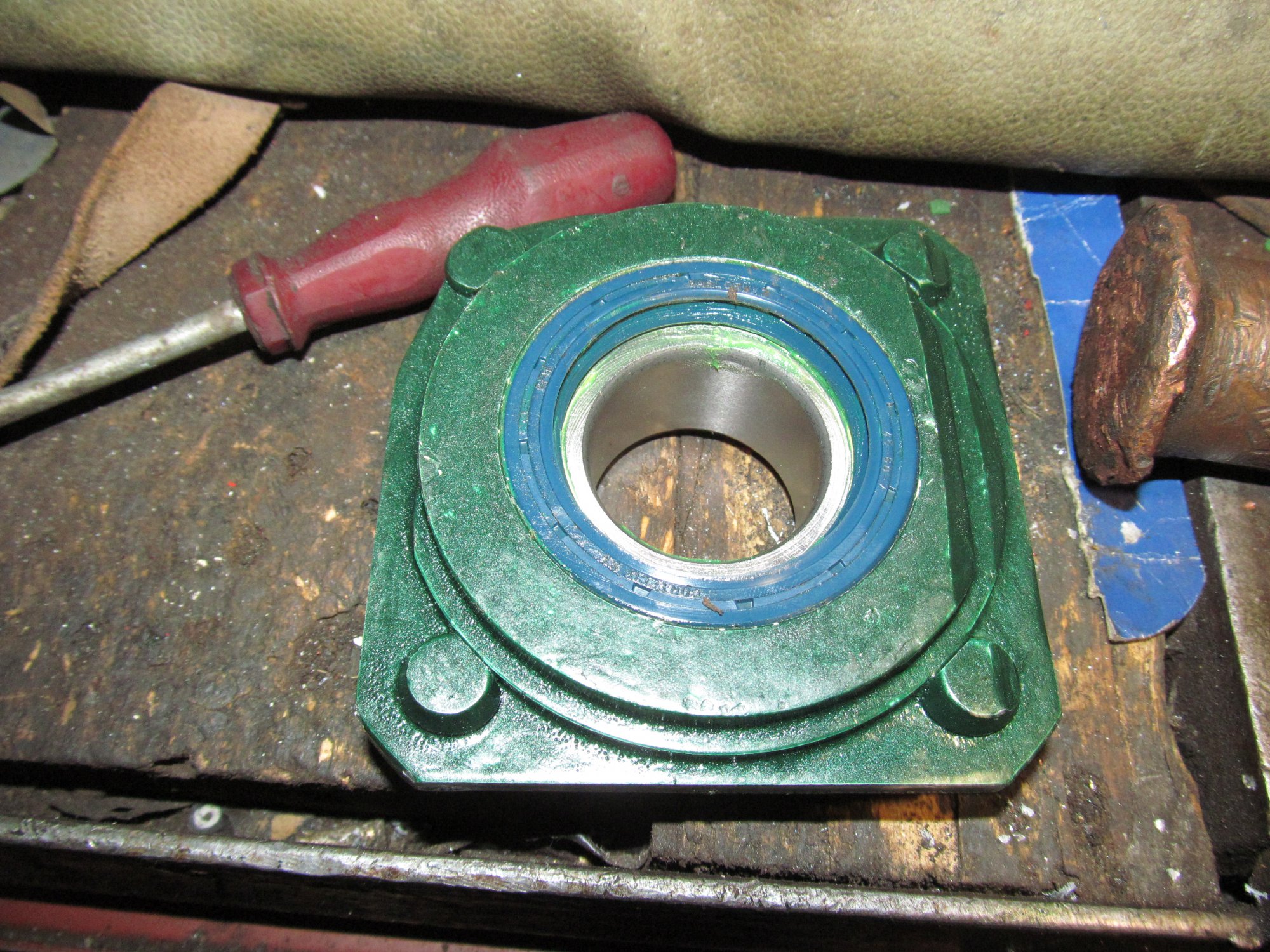

    После обточки мазнул зеленой краской.
    --- сообщения объединены, 15 янв 2015 ---
    -


    Вложения:

    • IMG_0512.JPG
      Размер файла:
      491,2 КБ
      Просмотров:
      473
    • IMG_0514.JPG
      Размер файла:
      396,4 КБ
      Просмотров:
      455
    • IMG_0531.JPG
      Размер файла:
      310,4 КБ
      Просмотров:
      442
    • IMG_0533.JPG
      Размер файла:
      344,1 КБ
      Просмотров:
      442
    • IMG_0542.JPG
      Размер файла:
      490,1 КБ
      Просмотров:
      430
    • IMG_0544.JPG
      Размер файла:
      647,6 КБ
      Просмотров:
      421
    • IMG_0548.JPG
      Размер файла:
      440,9 КБ
      Просмотров:
      425
    • IMG_0551.JPG
      Размер файла:
      298,7 КБ
      Просмотров:
      423
    • IMG_0552.JPG
      Размер файла:
      364,6 КБ
      Просмотров:
      439
    • IMG_0556.JPG
      Размер файла:
      435,1 КБ
      Просмотров:
      418
    • IMG_0562.JPG
      Размер файла:
      354,3 КБ
      Просмотров:
      436
    • IMG_0564.JPG
      Размер файла:
      425,8 КБ
      Просмотров:
      417
    • IMG_0555.JPG
      Размер файла:
      430,8 КБ
      Просмотров:
      423
    • IMG_0553.JPG
      Размер файла:
      507,7 КБ
      Просмотров:
      445
    • IMG_0568.JPG
      Размер файла:
      521,8 КБ
      Просмотров:
      428
    • IMG_0557.JPG
      Размер файла:
      449,1 КБ
      Просмотров:
      404
    #2 Андрюха-водила, 15 янв 2015
    Последнее редактирование: 14 янв 2015
    havok01, Иван33, waldemars и 6 другим нравится это.
  4. Андрюха-водила

    Регистрация:
    17 фев 2013
    Сообщения:
    190
    Адрес:
    Екатеринбург

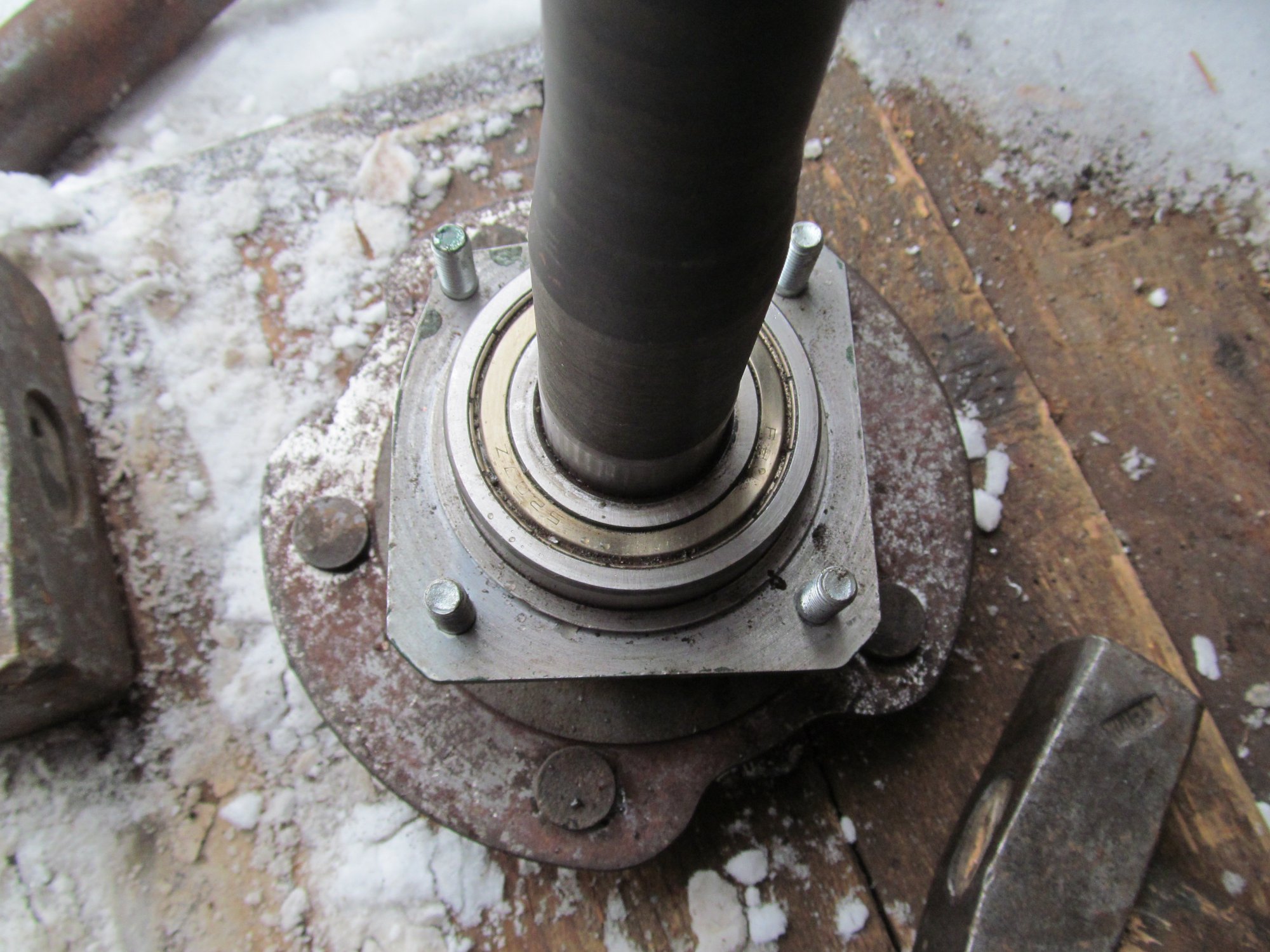

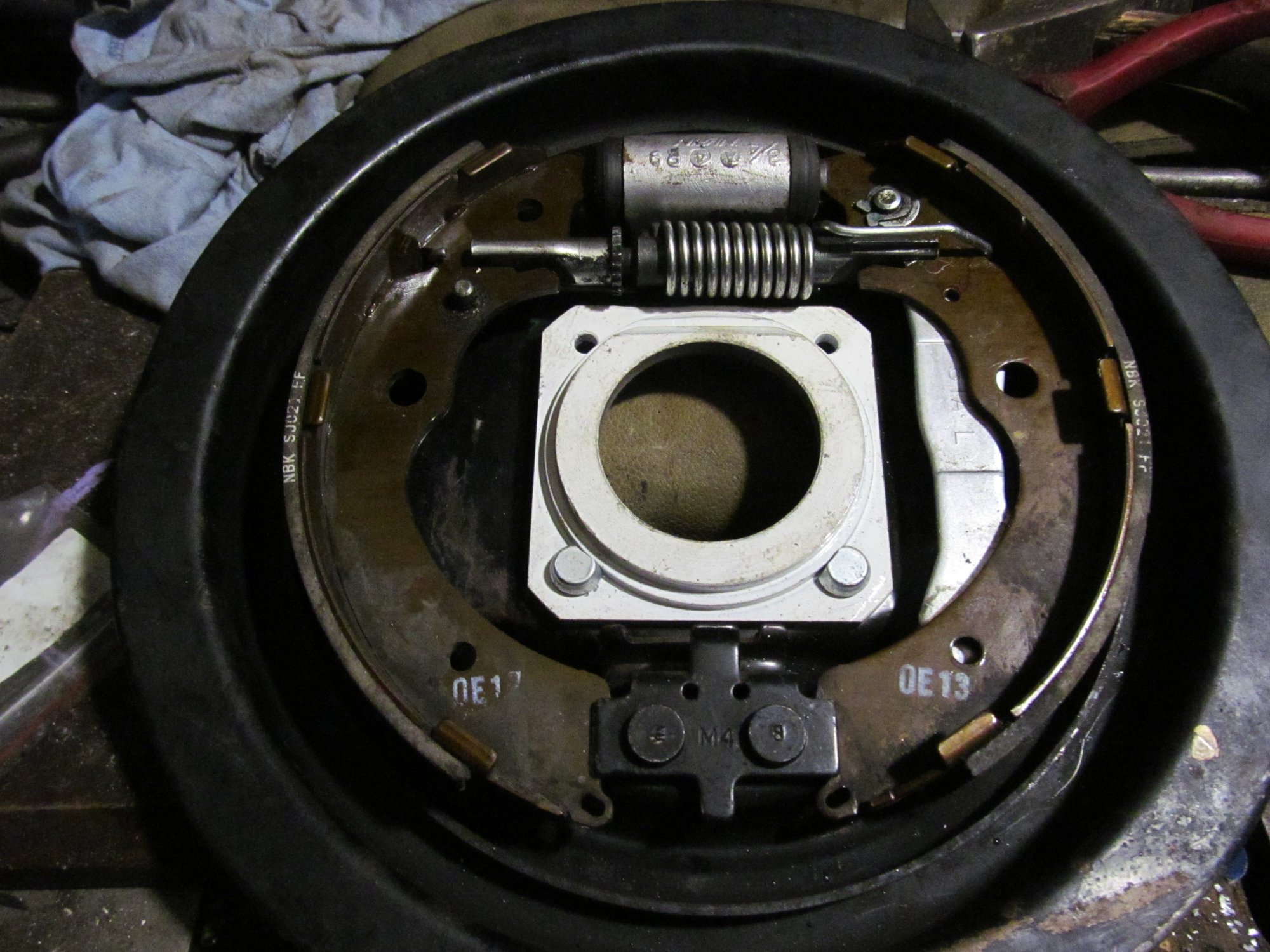

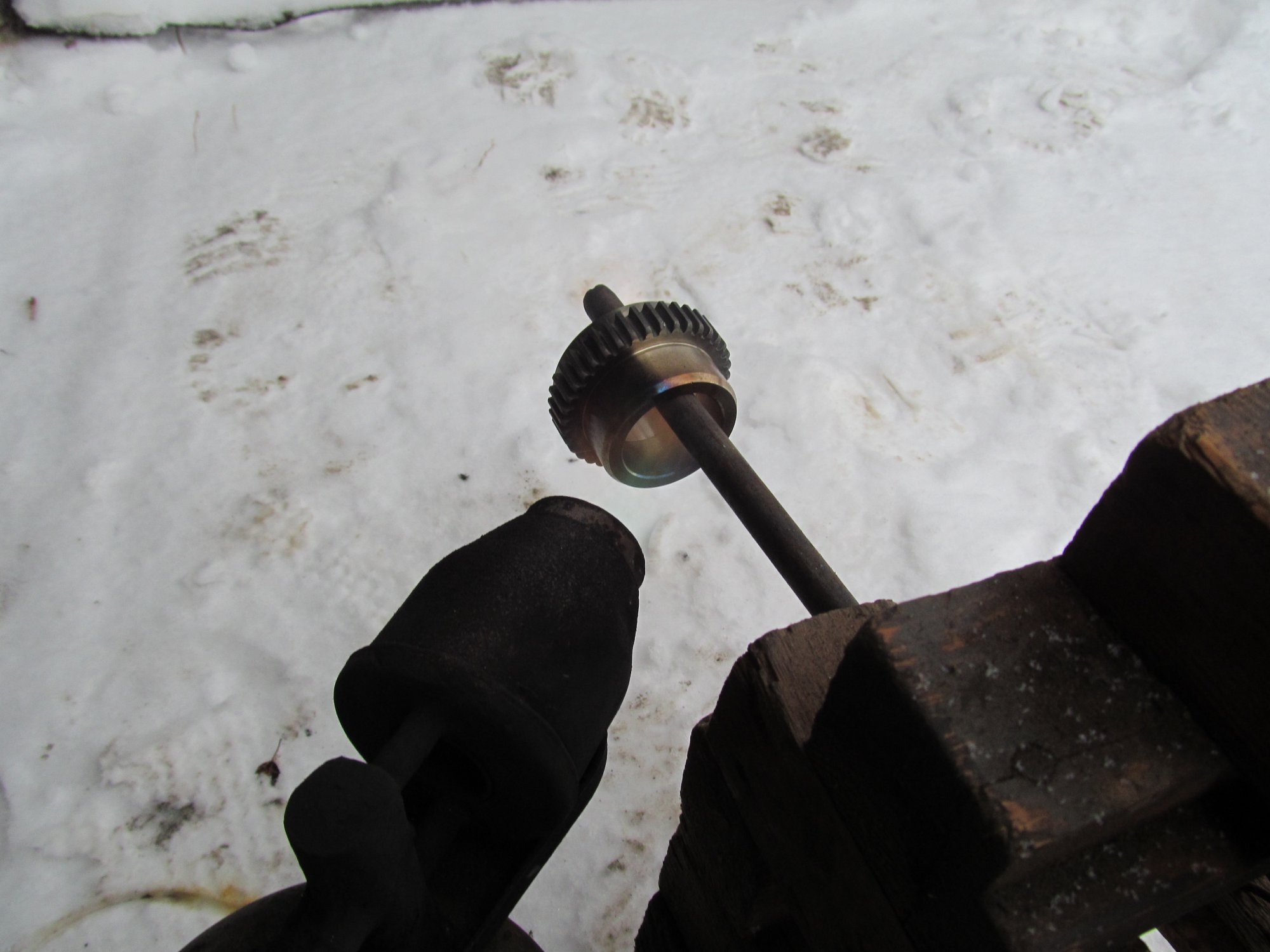

    Сборка.
    --- сообщения объединены, 8 фев 2015 ---

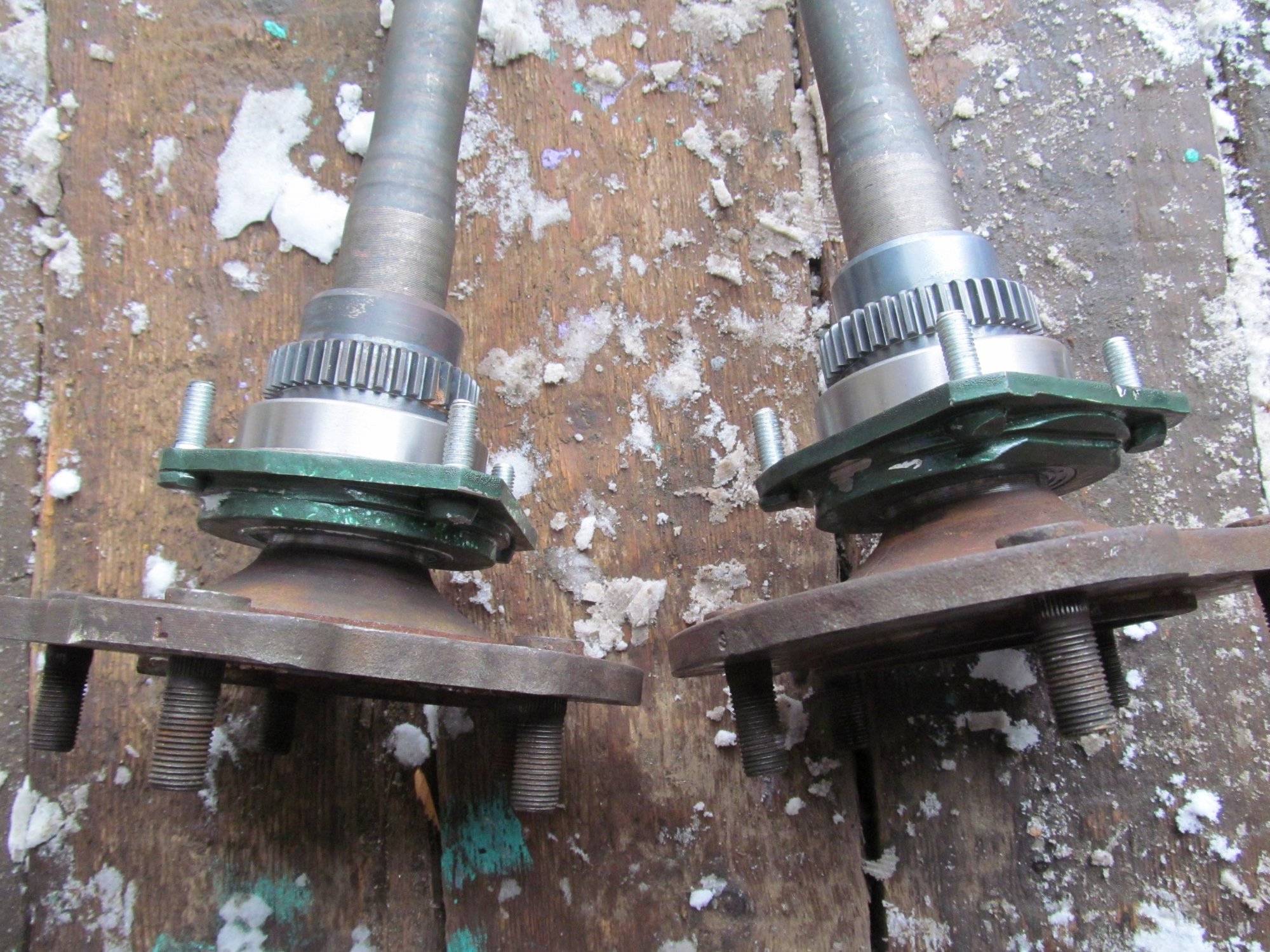

    Полуоси поставлены. Из приятного:машина стала более собранней на дороге,нет легких постукиваний сзади, которые были из-за люфтов на подшипниках.Ушел незначительный шум.

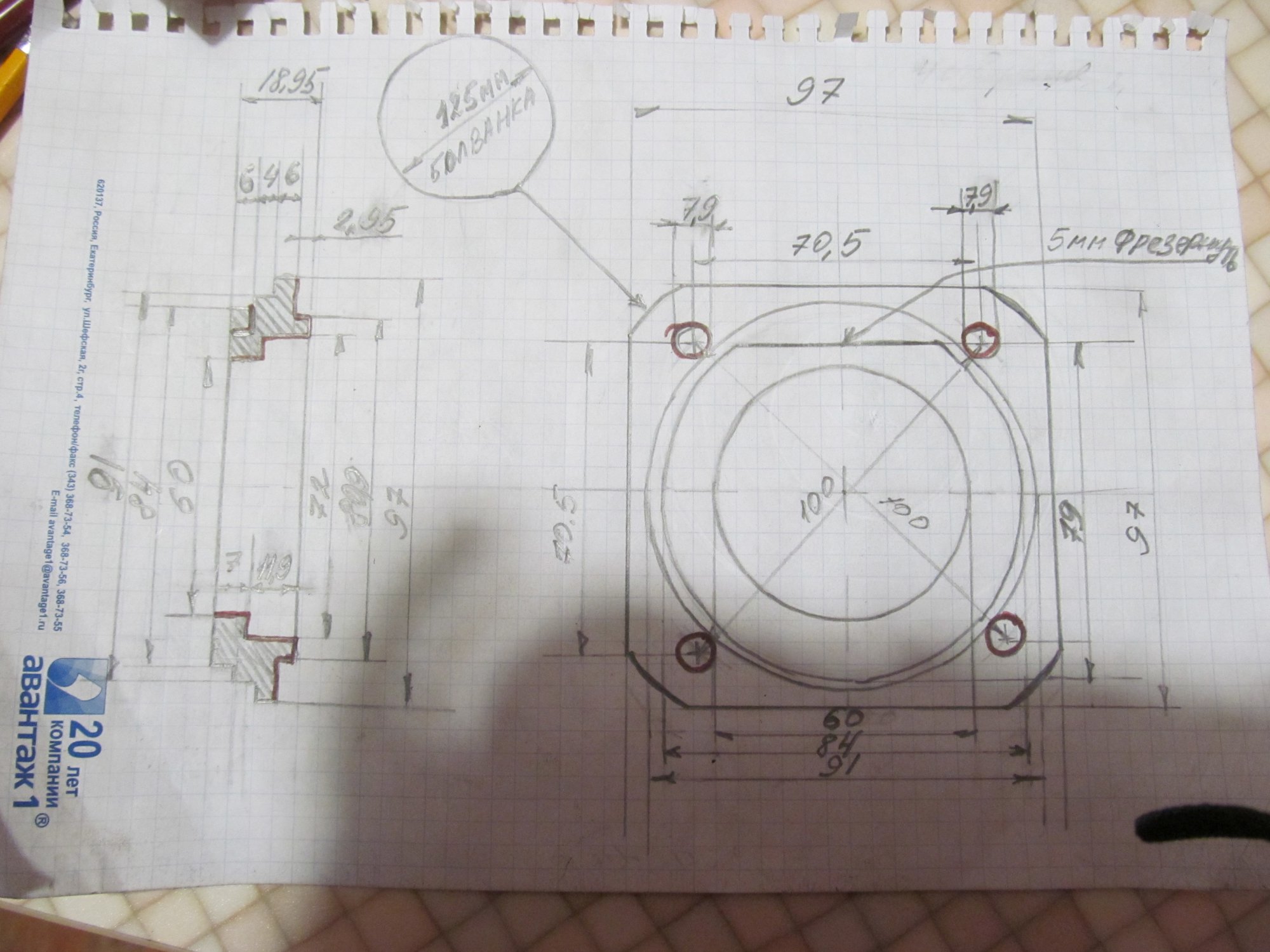

    -размер на чертеже 11.9мм,необходимо добавить 1мм.,кто будет делать по этому чертежу, делай 12.9мм.
    Фото установки нет,как всегда не до фото было.Подготовка заняла больше времени.
    --- сообщения объединены, 8 фев 2015 ---
    --- сообщения объединены, 8 мар 2015 ---
    Парни, задавайте вопросы...
    --- сообщения объединены, 8 мар 2015 ---

    Парни, задавайте вопросы...по теме.


    Вложения:

    • IMG_0575.JPG
      Размер файла:
      459,7 КБ
      Просмотров:
      509
    • IMG_0576.JPG
      Размер файла:
      667,4 КБ
      Просмотров:
      515
    • IMG_0577.JPG
      Размер файла:
      591,4 КБ
      Просмотров:
      510
    • IMG_0582.JPG
      Размер файла:
      414,1 КБ
      Просмотров:
      511
    • IMG_0586.JPG
      Размер файла:
      355,1 КБ
      Просмотров:
      517
    • IMG_0587.JPG
      Размер файла:
      234,5 КБ
      Просмотров:
      507
    • IMG_0588.JPG
      Размер файла:
      380 КБ
      Просмотров:
      521
    • IMG_0597.JPG
      Размер файла:
      395,4 КБ
      Просмотров:
      520
    • IMG_0590.JPG
      Размер файла:
      568,8 КБ
      Просмотров:
      512
    #3 Андрюха-водила, 8 мар 2015
    Последнее редактирование: 9 фев 2015
    LaCrema, Grabli73, abcom и 9 другим нравится это.
  5. xoka

    Регистрация:
    7 июн 2012
    Сообщения:
    3
    Адрес:
    Краснодар
    Раз затеял такую переделку, уже бы и кронштейн сваял под задние дисковые тормоза.

  6. Андрюха-водила

    Регистрация:
    17 фев 2013
    Сообщения:
    190
    Адрес:
    Екатеринбург
    Мне не надо.

  7. владимир игоревич

    Регистрация:
    11 май 2012
    Сообщения:
    571
    Адрес:
    Ростов-на-Дону
    Очень интересная и нужная затея! Большой подшипник будет ходить на порядок дольше ещё и под защитой от воды сальника!

  8. havok01

    Регистрация:
    25 дек 2010
    Сообщения:
    795
    Адрес:
    Якутск
    На 5мм. нужно проточить посадочное место под подшипник?

  9. A.N.

    Регистрация:
    30 дек 2008
    Сообщения:
    283
    Адрес:
    Липецкая область Елец
    Хочу попробовать дать всем совет, постарайтесь оставлять на полуоси галтели в местах сопряжения разных диаметров, см. прилагаемую картинку.
    Имею опыт изготовления вездеходов на пневматиках, как минимум два раза ломались полуоси в этом месте, был прямой угол, без скругления, как ножом отрезало.
    Да и на Джиме в этом месте просто огромное скругление угла (галтель), а это недаром.

    Вот здесь например можно почитать: http://forum.ascon.ru/index.php?topic=21968.0


    Вложения:

    • 111.PNG
      Размер файла:
      5,1 МБ
      Просмотров:
      386
    #8 A.N., 11 апр 2015
    Последнее редактирование: 11 апр 2015
  10. Андрюха-водила

    Регистрация:
    17 фев 2013
    Сообщения:
    190
    Адрес:
    Екатеринбург
    Да.
    --- сообщения объединены, 17 апр 2015 ---
    Критику принимаю,по поводу галтели.Кто будет переделыват, это учтут и замеряют радиус кромки внутренней обоймы подшипника, на него сделают галтель- минус пара соток на допуск радиуса.
    Ихмо..У вездехода другие нагрузки...,зря народ накручиваете по поводу галтели.Многие даже не знали такова слова и его назначения.

  11. владимир игоревич

    Регистрация:
    11 май 2012
    Сообщения:
    571
    Адрес:
    Ростов-на-Дону
    как поживают полуоси? подумываю о вашем тюнинге!

  12. Vitaly_Ch

    Регистрация:
    11 июл 2013
    Сообщения:
    1.306
    Адрес:
    г. Новочеркасск, Ростовская область
    Да ладно ;)
    А мне поможет? ;)

  13. havok01

    Регистрация:
    25 дек 2010
    Сообщения:
    795
    Адрес:
    Якутск
    Чет не вижу на чертеже, это глубина посадочного под подшипник?

  14. Андрюха-водила

    Регистрация:
    17 фев 2013
    Сообщения:
    190
    Адрес:
    Екатеринбург
    Без нареканий.Осенью буду масло менять, проведу более тщательный анализ с индикаторной стойкой.
    --- сообщения объединены, 31 июл 2015 ---
    Внизу,правее семерки,где затёрто.

  15. владимир игоревич

    Регистрация:
    11 май 2012
    Сообщения:
    571
    Адрес:
    Ростов-на-Дону
    Андрюха что такое индикаторная стойка?

  16. abcom

    abcom Pardon me boy, is that the Chattanooga Choo Choo?
    Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    13.272
    Адрес:
    Москва - Северное Тушино
  17. Андрюха-водила

    Регистрация:
    17 фев 2013
    Сообщения:
    190
    Адрес:
    Екатеринбург
  18. владимир игоревич

    Регистрация:
    11 май 2012
    Сообщения:
    571
    Адрес:
    Ростов-на-Дону
    злые вы что ли???

  19. abcom

    abcom Pardon me boy, is that the Chattanooga Choo Choo?
    Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    13.272
    Адрес:
    Москва - Северное Тушино
    Не, мы ваще обычные, а ты, своим вопросом про "злые" ещё раз подтвердил то, что и первый раз спросил )))

    Понимаешь, Володя, щас такие времена, что можно любой вопрос задать в графе поиска на соседней вкладке браузера ))) Я, что греха таить, и сам, периодически, вопрошаю у общества, а не у службы поиска информации, но я признаю своё лошарство и уже практически его не допускаю. И тем более не обижаюсь ))). А ты обижаешься, це не умно. Отшутица и сказать спасибо будет в самый раз )))

  20. владимир игоревич

    Регистрация:
    11 май 2012
    Сообщения:
    571
    Адрес:
    Ростов-на-Дону
    Ни кто не обиделся, ну посмотрел на эти картинки, посмотрел на цены, но как этим прибором что то проверить так и не понял. Поэтому и спросил, а вы вместо того что бы объяснить как он работает, "учите меня жить". Думаю форум и нужен для того что бы задавать вопросы и получать на них ответы. Если не хочешь отвечать - промолчи не привлекай внимание.

  21. abcom

    abcom Pardon me boy, is that the Chattanooga Choo Choo?
    Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    13.272
    Адрес:
    Москва - Северное Тушино
    Ну тогда отлично!
    Ну тогда забей, значит ты человек гуманитарный и не надо себе голову всякой ерундой непонятной забивать.
    Раз такое дело, то считай из того поста только то, что Андрюха-водила чем-то опупенным всё проверит и результат огласит.

    Ты правильно сказал, тут форум, а не институт и не школа. Тем более, повторюсь, всё можно легко узнать из инета, а если не получается, то и забей )))

    А почему бы и не поучить. раз не шаришь в некоторых вопросах? ))))
    Да? ну не факт, форумы разные бывают, в основном для общения ))) И вопрос вопросу рознь! Ты задал, уж прости, глупый вопрос. Он глупый для технического форума это раз, и глупый потому, что мог бы сам прочитать об этом в инете, я уже 10-ый раз это повторяю )))
    Ща, не дождёсся! Я мимо простого сообщения пройду мимо, а вот мимо глупостей никак не пройду ))) Тем более я просто помог тебе найти ответ на твой вопрос, правда не помогло, а ты ещё и усугубил вопрос )))

    И давай не будет углубляться в тему, а то я ещё пройдусь по твоему нику ))))

  22. владимир игоревич

    Регистрация:
    11 май 2012
    Сообщения:
    571
    Адрес:
    Ростов-на-Дону
    абком! разобрал по полочкам, мне нечего сказать)) буду следить за каждым твоим сообщением, ты гуру!:good3:

  23. abcom

    abcom Pardon me boy, is that the Chattanooga Choo Choo?
    Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    13.272
    Адрес:
    Москва - Северное Тушино
    Я не гуру, я разгильдяй и бездельник, поэтому иногда могу себе всякую хрень мне не нужную писать и читать )))
    Ну кое в чём может и гуру )))

  24. Андрюха-водила

    Регистрация:
    17 фев 2013
    Сообщения:
    190
    Адрес:
    Екатеринбург

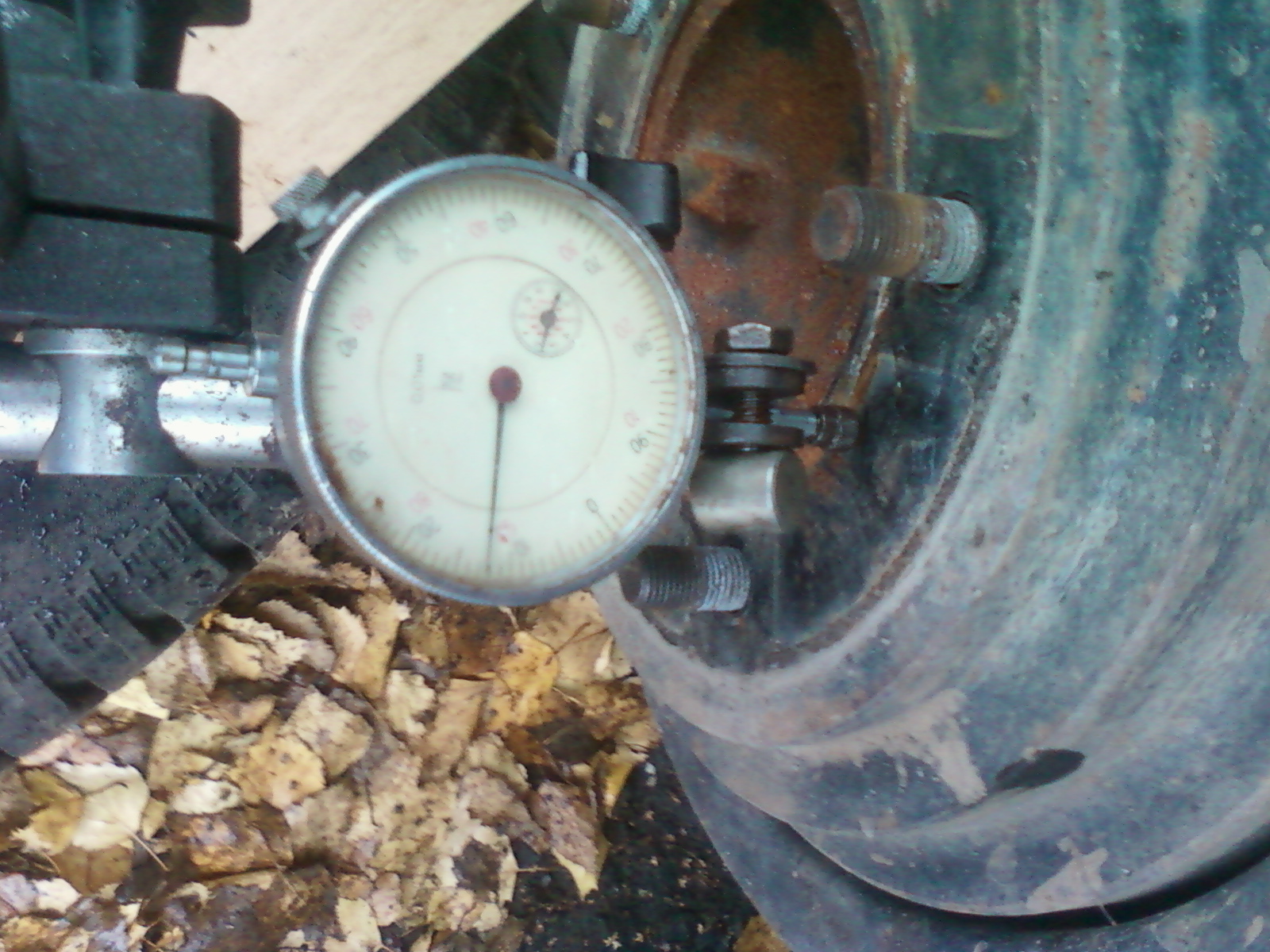

    После полугодовой эксплуатации проверил продольный люфт двухрядного подшипника.Его нет,есть осевой зазор в 0,01 мм.(сотка)Проделанным результатом доволен.
