Уважаемые форумчане, с интересом прочитал ветки касательно электроразводки радио-магнитолы в Suzuki Jimny (https://suzuki-club.ru/threads/15834/ и https://suzuki-club.ru/threads/9391/), но, честно говоря, не до конца разобрался с базовыми понятиями.
В этой связи, буду благодарен, если сможете дать совет на более обывательском языке.

Что имеем:
Suzuki Jimny 2000 г.в., левый руль, двигатель G13.

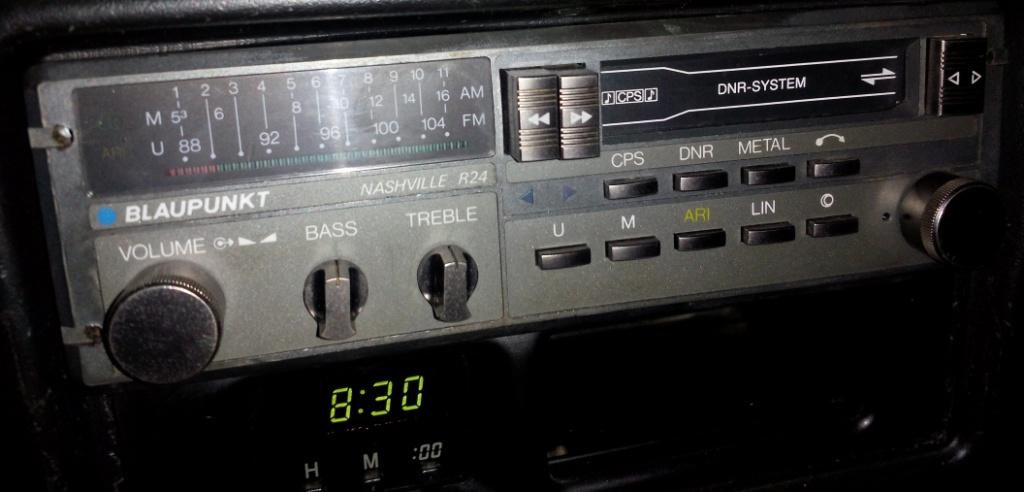

1. Магнитола Blaupunkt Nashville R24 (я думал, что штатная, но уже не уверен) – фото 1;

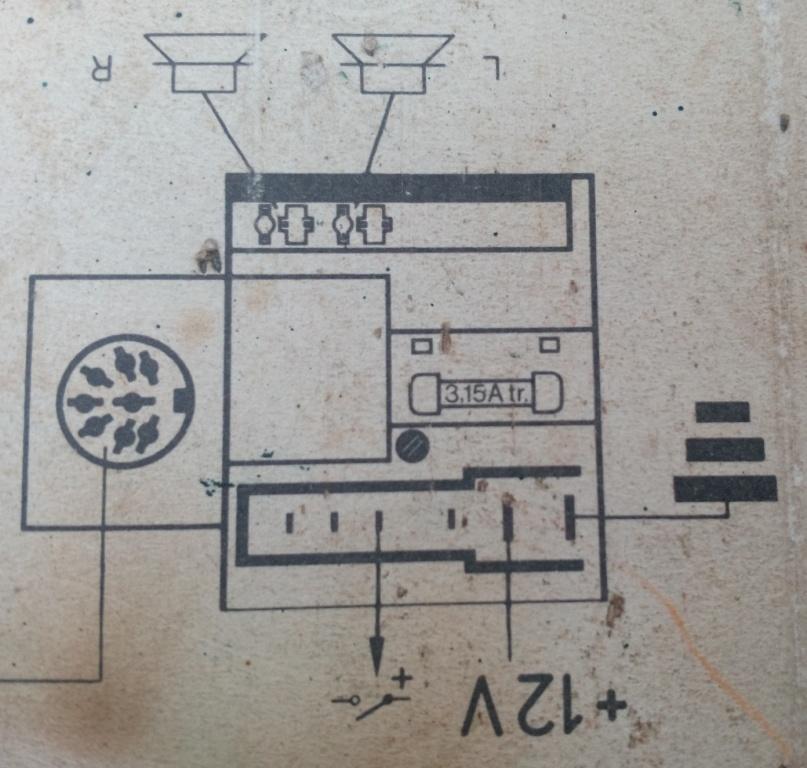

2. Схема подключения магнитолы, налепленная на саму магнитолу – фото 2;

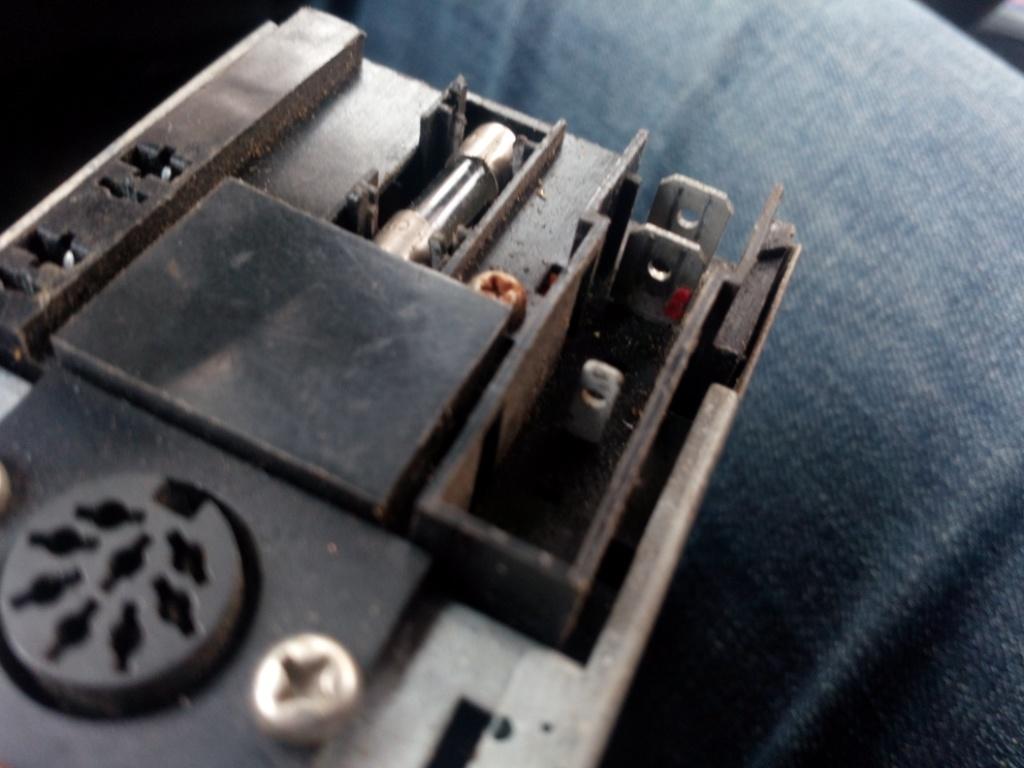

3. Три плоских «штырька» для подсоединения электро-проводов – фото 3;

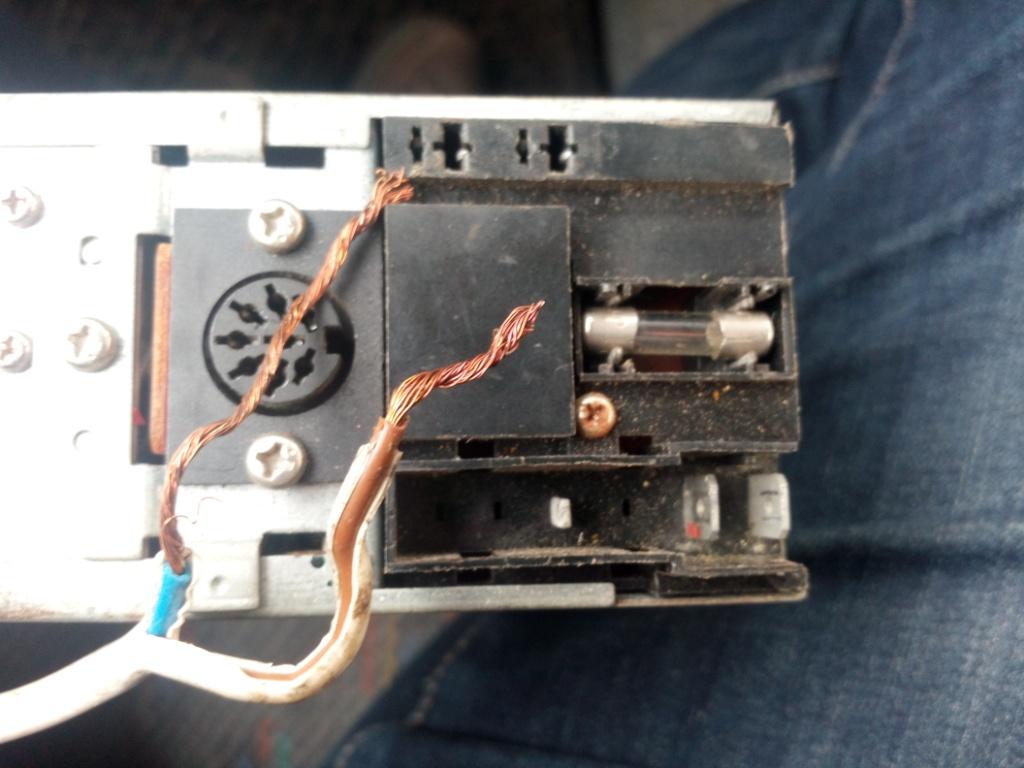

4. Остаток кабеля с двумя проводами, которые были присоединены к двум крайним правым «штырькам» (постоянный + и земля, кажется..) – фото 4;

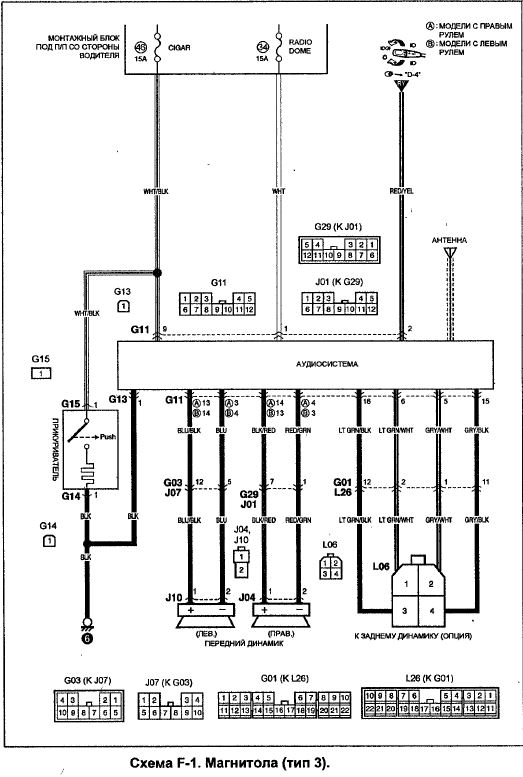

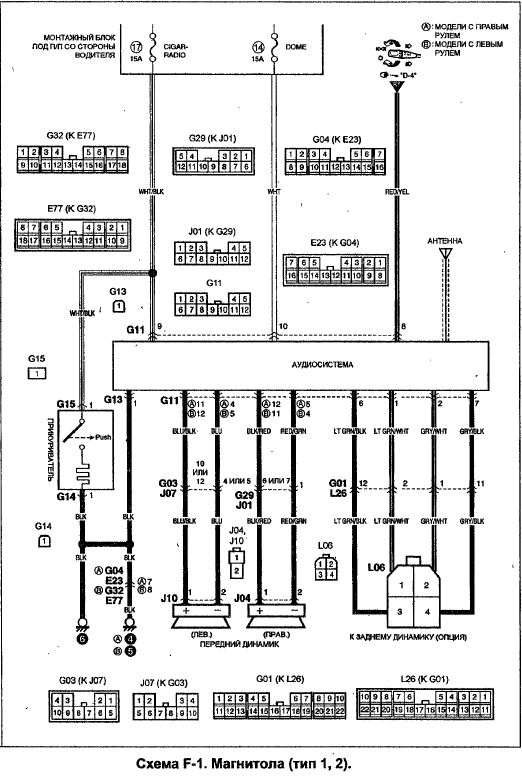

5. Две схемы из Руководства по Jimny (Легион-Автодата 2009) – фото 5,6;

Я хотел бы реанимировать магнитолу, но не до конца разобрался, как именно подключить электропровода (с антенной и колонками, вроде, проблем нет).

Я так понимаю, что ранее были подключены только два провода +12В и Земля.
В принципе, это тоже вариант для меня, но если не слишком сложно, то хотелось бы сделать «по науке» и использовать три провода.

Ключевой для меня вопрос – куда именно правильно подсоединить провода – на обоих концах.
Обозначения на схемах и распиновка для меня – дремучий лес, но желание разобраться есть. Хотелось бы сделать это на живом примере.

Заранее спасибо за внимание!


Вложения

Xenos

Опытный сузуковод
15 Август 2011
804
231
43
45
Хабаровск
Езжу на ...
Jimny JB43 2003
Все виденные мной автомобильные магнитофоны подключаются к питанию тремя проводами - земля и два плюса.
Один - постоянно подключен, отвечает за часы и сохранение настроек.
Второй - плюс появляется при положении ключа зажигания в ACC и ON, собственно от него аппарат и должен включаться.

А вот в вашем случае больше похоже, что это управление моторчиком антенны. Что автоматом означает, что магнитофон неродной ;)



Константин

Эксперт-старожил
Команда форума
21 Октябрь 2006
7,453
2,123
113
Москва
Езжу на ...
всех не перечислишь...
У него 3 и 5 контакт в колодке отсутсвует.
Если не хочется что бы магнитола откл после глушения двигателя,то просто два плюса на акб, если все как положено, то по схеме магнитолы,там все предельно ясно и просто.
А лучше купи новыю не кассетную магнитолу с юсб входом, набор музыки в дорогу увеличится в объеме треков и уменьшится в пространстве:)

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

John Skhv

Проходил мимо
24 Декабрь 2012
3
5
0
38
Езжу на ...
Suzuki Jimny
Xenos, Константин, спасибо за внимание. Действительно, похоже, что 3 и 5 контакты отсутствуют. Поэтому, видимо, можно все три провода подключить (постоянный +, переменный + и земля).
А теперь главный вопрос - куда их подключить? Я так понимаю, под рулем, там где салонные предохранители должен быть (?монтажный блок?), в которые эти провода и подключаются?
Но как мне его найти среди прочих, и куда конкретно втыкать три провода?

П.С. - новую магнитолу не хочу, мне нравится этот дух старины=) Поэтому я приобрел трансимиттер, с которого и буду гонять музыку со смартфона/microSD (+громкая связь).


Xenos

Опытный сузуковод
15 Август 2011
804
231
43
45
Хабаровск
Езжу на ...
Jimny JB43 2003
Действительно, похоже, что 3 и 5 контакты отсутствуют.
Эм... Вообще-то "5" это круглая дура с кучей контактов, она у вас визуально просматривается ;)
Для проверки за что отвечает контакт, который меньше размером, можно подать питание на магнитофон (земля на "1" и +12 на "2"), включить радио (именно радио) и посмотреть появится ли +12 на этом неизвестном контакте.
Если появляется +12 - значит это управление моторчиком радиоантенны, то есть, "3".
Не появляется - это постоянное питание, то есть, "4".

А теперь главный вопрос - куда их подключить? Я так понимаю, под рулем, там где салонные предохранители должен быть (?монтажный блок?), в которые эти провода и подключаются?
Начните с поиска оригинальной колодки для магнитофона в недрах торпеды, она, вероятно, голубого цвета.
Косвенно можно отследить по проводу к прикуривателю - он у них общий, бело-чёрный, на нём должно появляться +12 при повороте ключа зажигания. Этот провод к "4".
Второй плюс белый, если верить схеме, на нём +12 должно быть независимо от положения ключа, его к "3", если неизвестный контакт именно "3", а то возможен пиротехнический эффект :)

Обучение профессии в школе страховых агентов. Бесплатно!

John Skhv

Проходил мимо
24 Декабрь 2012
3
5
0
38
Езжу на ...
Suzuki Jimny

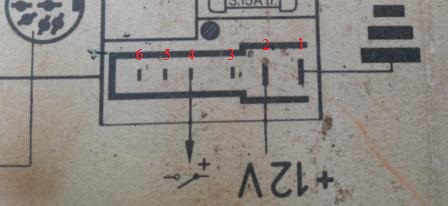

Xenos, во избежание недопонимания прилагаю схему с магнитолы с нумерацией контактов.
Я подозреваю, что Константин ссылался на эту схему, а не на Вашу.
Так или иначе, по факту на магнитоле есть три контакта, согласно моей нумерации - 1 (Земля), 2 ("постоянный" +) и 4 ("переменный" +).
С этим, вроде, всё понятно.

Загвоздкой остается, как найти правильную "колодку" (монтажный блок или как его там) под торпедой.
Я так понимаю, все три провода должны втыкаться в соответствующую колодку.
Голубой цвет и провод от прикуривателя это уже наводка! Попробую найти колодку таким образом.
Судя по всему, ранее у меня был подключен только "постоянный +" и земля.

Будем искать..... но, видимо, еще вернусь сюда. Спасибо за наводку, Xenos!

И может ли быть полезна схема (рисунок 4, 5) из моего первого сообщения?
