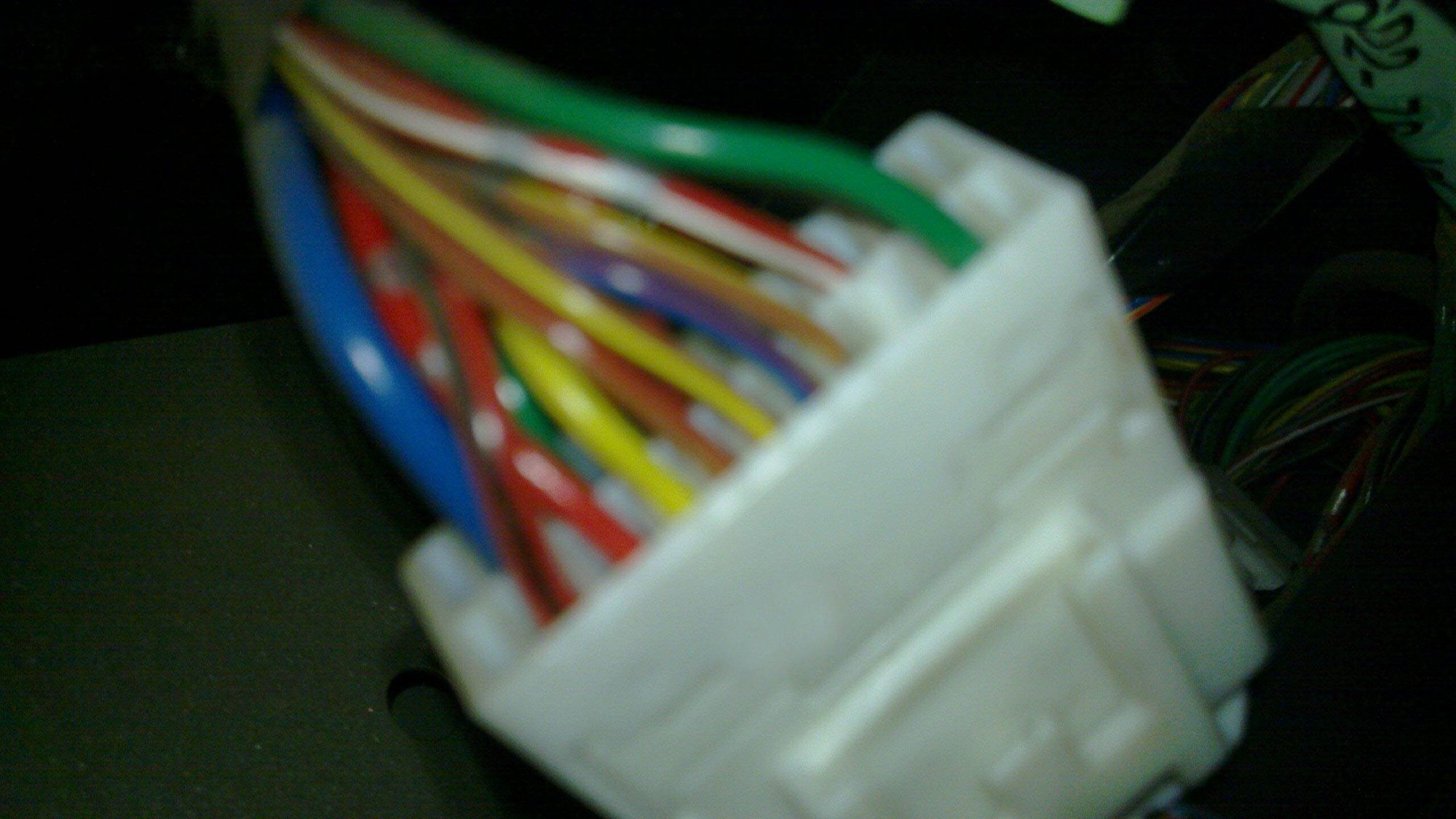

Над левым динамиком есть разъем, можете опознать его номер, если он 10 контактный, то это G92 или G96, но эти разъемы над динамиком не расположены. На этом разъеме интересуют 2 провода - сине-красный и коричнево-желтый, на нижнем разъеме от этих проводов идет самопал в р-н панели приборов. Хочу понять что пытались сделать. Машина LHD.



[MRJ]

40 человек и никто не знает что за разъем .
Это G29 (J01), сине-красный и коричнево-желтый идут на Power door lock, Driver side и блок процессора. Нет ни у кого мыслей зачем кто-то поставил между этими проводами кнопку без фиксации ?



[Иван33]

что за кнопка? как выглядит?

так?



[MRJ]

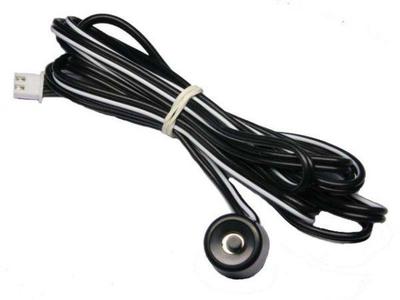

Кнопка такая, но это не Valet по прямому назначению, блока сигнализации вообще нет.



[Иван33]

Блокиратор дверей что ли кто то колхозил



[MRJ]

Я на нее нажимал, ничего не происходит, попробую завтра закрыть замки изнутри. На нижнем разъеме родные провода обрезаны и к ним подключили кнопку, а вот куда дели то что отрезали, может под панель засунули. От ключа активаторы срабатывают. Все равно когда будет тепло надо будет при установки сигнализации разъединять активатор дверей и багажника.



[Иван33]

Надо смотреть куда именно подключена кнопка,что именно обрезано! Я давал ссыль на книгу по Джиму - там есть схемы!



[MRJ]

Схемы у меня на английском есть, но физически отследить куда уходят провода не получается. На верхний разъем с жгута приходят, а на нижнем обрезаны и подключены на кнопку. По схеме эти 2 провода идут с блока процессора на блок с датчиком Lock/Unlock. Провода на рисунке отметил стрелкой.



[Иван33]

Ну значит так и есть - кто то делал блокировку дверей



[MRJ]

J06 - Door lock motor (Driver side). Похоже провода срезаны идущие со стороны блока управления.



[Иван33]

Ну на пальцах сложно о таких вещах судить! Электрику иной раз и наглядно не разберешь,а так тем более))))



[MRJ]

Оказалось все проще, кнопка Valet шла на блок сигнализации, который обнаружился с стандартном месте. Видимо предыдущий владелец или не знал, или потерял брелки, хотя это уже не важно, Pantera демонтирована.



[Иван33]

:mosking: А я ведь намекал на это!



[MRJ]

Нарисовались 2 проблемы - на новой сигналке датчик двери срабатывает только с водительской стороны, хотя на панели приборов при открытии пассажирской двери значек загорается, значит концевик целый, по схемке все концевики соединены вместе. И вторая проблема, скидывал клемму с аккумулятора, снял старую сигналку, подключил аккумулятор, зашел через пассажирскую дверь, перестал работать ЦЗ, на штатном брелке на нажатие кнопок не реагирует. На новой сигнализации цепи активаторов пока не подключал, хотел пока использовать штатный брелок. Со старой СГ шли 2 провода в р-н того разъема, о котором была начата тема, но эти провода разомкнуты относительно массы. Чудеса какие-то.
