Как подключить обогрев зеркал на СГВ 2006?

Артур7007

Редкий гость
29 Ноябрь 2018
14
7
0
45
РБ г. Минск
Езжу на ...
Suzuki Grand Vitara V6 2.7 2006
Всем привет. Владею СГВ 2006 г. По заводу зеркала без подогрева. В фишке на зеркала 5 проводов, в зеркале 3. Купил оригинальные зеркала с подогревом, там в фишке то же 5 проводов. Зеркала проверил тестером, рабочие. Читал, что в этой модели кнопка обогрева общая. Подключил зеркала и включил кнопку обогрева стекла, но реакции никакой. Воткнул тестером, аналогично. Если от зеркала идёт проводка на обогрев, то теоретически она должна быть полностью. Предохранитель на обогрев в блоке стоит. Может где есть ещё разъёмы. На СТО сказали ищи родную схему посмотрим, но как-то не уверенно. Может есть опыт у кого? Спасибо.



калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
Всем привет. Владею СГВ 2006 г. По заводу зеркала без подогрева. В фишке на зеркала 5 проводов, в зеркале 3. Купил оригинальные зеркала с подогревом, там в фишке то же 5 проводов. Зеркала проверил тестером, рабочие. Читал, что в этой модели кнопка обогрева общая. Подключил зеркала и включил кнопку обогрева стекла, но реакции никакой. Воткнул тестером, аналогично. Если от зеркала идёт проводка на обогрев, то теоретически она должна быть полностью. Предохранитель на обогрев в блоке стоит. Может где есть ещё разъёмы. На СТО сказали ищи родную схему посмотрим, но как-то не уверенно. Может есть опыт у кого? Спасибо.
в схемах есть только обогрев заднего стекла , про зеркала не нашол .
возможно нету доп предохранителя для обогрева зеркал. возможно проводка в двери есть а в разъёме дверном нет пинов со стороны салона , лучше к хорошему электрику заехать


Артур7007

Редкий гость
29 Ноябрь 2018
14
7
0
45
РБ г. Минск
Езжу на ...
Suzuki Grand Vitara V6 2.7 2006
в схемах есть только обогрев заднего стекла , про зеркала не нашол .
возможно нету доп предохранителя для обогрева зеркал. возможно проводка в двери есть а в разъёме дверном нет пинов со стороны салона , лучше к хорошему электрику заехать
Предохранитель есть. Думал то же начать с проводов, посмотреть разъём из двери, есть ли продолжение.


калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
Предохранитель есть. Думал то же начать с проводов, посмотреть разъём из двери, есть ли продолжение.
реле обогрева включает блок ВСМ , кнопка на приборке релюху не включает , у меня обогрев зеркал работает какбы паралельно заднему обогреву


Артур7007

Редкий гость
29 Ноябрь 2018
14
7
0
45
РБ г. Минск
Езжу на ...
Suzuki Grand Vitara V6 2.7 2006
реле обогрева включает блок ВСМ , кнопка на приборке релюху не включает , у меня обогрев зеркал работает какбы паралельно заднему обогреву
Это понятно. Мне бы разобраться есть ли проводка или в чём-то другом причина



калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
Нет. На выходных буду разбирать от двери куда идет проводка и смотреть. Если не разберусь, поеду к официалам.

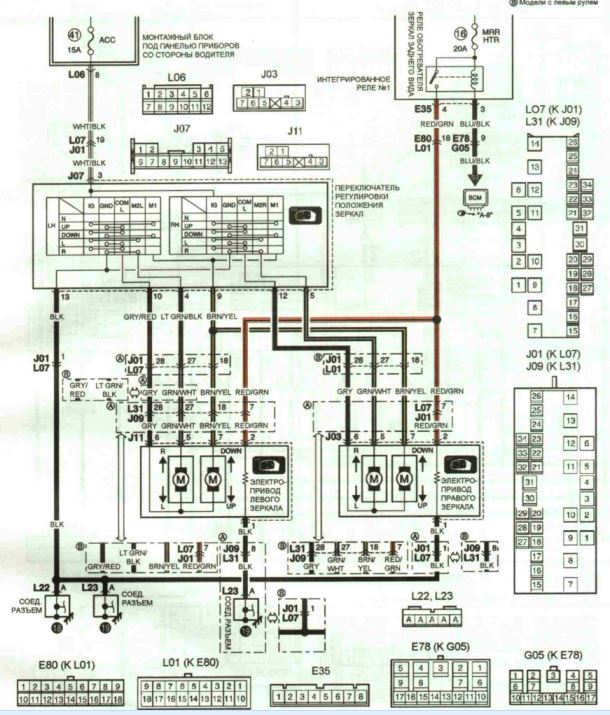

нашол схему , на обогрев зеркал свой пред и своя отдельная релюха


Артур7007

Редкий гость
29 Ноябрь 2018
14
7
0
45
РБ г. Минск
Езжу на ...
Suzuki Grand Vitara V6 2.7 2006
нашол схему , на обогрев зеркал свой пред и своя отдельная релюха
Предохранитель нашел, стоит. Реле не нашел где. Буду признателен если скинете схему и подскажете где реле. Может с помощью электрика и разберусь наконец.


калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
Предохранитель нашел, стоит. Реле не нашел где. Буду признателен если скинете схему и подскажете где реле. Может с помощью электрика и разберусь наконец.
пред проверить надобы , а вот с релюхой посложнее , она интегрирована в блок а разбирается он или нет незнаю





Артур7007

Редкий гость
29 Ноябрь 2018
14
7
0
45
РБ г. Минск
Езжу на ...
Suzuki Grand Vitara V6 2.7 2006
пред проверить надобы , а вот с релюхой посложнее , она интегрирована в блок а разбирается он или нет незнаю Посмотреть вложение 183285
Спасибо большое. Предохранитель проверял - рабочий, только не проверил идет ли на него напряжение при включении обогрева.


калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
Спасибо большое. Предохранитель проверял - рабочий, только не проверил идет ли на него напряжение при включении обогрева.
на нём напряжение всегда когда включено зажыгание , а с него идёт на реле . смотри схему


Артур7007

Редкий гость
29 Ноябрь 2018
14
7
0
45
РБ г. Минск
Езжу на ...
Suzuki Grand Vitara V6 2.7 2006
пред проверить надобы , а вот с релюхой посложнее , она интегрирована в блок а разбирается он или нет незнаю Посмотреть вложение 183285
И где этот блок с реле найти?[DOUBLEPOST=1544112278,1544112137][/DOUBLEPOST]
на нём напряжение всегда когда включено зажыгание , а с него идёт на реле . смотри схему
Схему буду показывать электрику, я в этом не силен)))


калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
И где этот блок с реле найти?

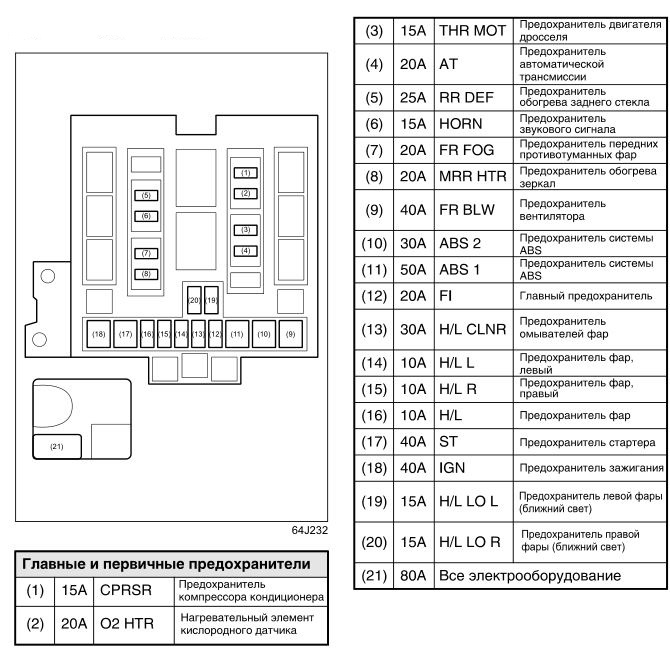

под капотом в блоке предов , там их два , прямоугольные такие хрени , вытаскиваются примерно как преды только кажись чёто отжать нужно , на крышке предов они вроде обозначены , не помню , или в книжке от машины


Артур7007

Редкий гость
29 Ноябрь 2018
14
7
0
45
РБ г. Минск
Езжу на ...
Suzuki Grand Vitara V6 2.7 2006
под капотом в блоке предов , там их два , прямоугольные такие хрени , вытаскиваются примерно как преды только кажись чёто отжать нужно , на крышке предов они вроде обозначены , не помню , или в книжке от машины
Спасибо. Посмотрю расшифровку на крышке.




калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
Спасибо. Посмотрю расшифровку на крышке.
да , лучше по крышке смотри , в разных книгах нумерация не совпадает ,
кстати , похоже ты не тот пред смотрел , пред подогрева зеркал тоже в этой интеграшке похоже спрятан[DOUBLEPOST=1544113318,1544113019][/DOUBLEPOST]тебе нужен пред MRR HTR
на схеме он 16 а в блоке он 8


Артур7007

Редкий гость
29 Ноябрь 2018
14
7
0
45
РБ г. Минск
Езжу на ...
Suzuki Grand Vitara V6 2.7 2006
да , лучше по крышке смотри , в разных книгах нумерация не совпадает ,
кстати , похоже ты не тот пред смотрел , пред подогрева зеркал тоже в этой интеграшке похоже спрятан[DOUBLEPOST=1544113318,1544113019][/DOUBLEPOST]тебе нужен пред MRR HTR
на схеме он 16 а в блоке он 8
ок. спасибо. Смотрел и переводил по схеме с родной книжкой. 20-ка в левом ряду.






Cheburashka

Редкий гость
9 Сентябрь 2018
11
3
0
39
Езжу на ...
Suzuki SX4
Всем привет. Владею СГВ 2006 г. По заводу зеркала без подогрева. В фишке на зеркала 5 проводов, в зеркале 3. Купил оригинальные зеркала с подогревом, там в фишке то же 5 проводов. Зеркала проверил тестером, рабочие. Читал, что в этой модели кнопка обогрева общая. Подключил зеркала и включил кнопку обогрева стекла, но реакции никакой. Воткнул тестером, аналогично. Если от зеркала идёт проводка на обогрев, то теоретически она должна быть полностью. Предохранитель на обогрев в блоке стоит. Может где есть ещё разъёмы. На СТО сказали ищи родную схему посмотрим, но как-то не уверенно. Может есть опыт у кого? Спасибо.

вечер добрый
с этим вопросом заедь на мэйджор, хотя бы проконсультируйся, а если по цене сойдет так и сделаешь там
