У знакомого владельца Wagon R+ возникла проблема с 1-м лямбда-зондом: высвечивалась его ошибка, а по результатам проверки - отсутствовал накал подогрева кислородного датчика. Начинаем ремонтировать плату ЭБУ, и что мы видим? Некий транзистор, включающий ноль для подогрева, через 2 параллельно соединённых сопротивления по 2 ома 1 ватт. Резисторы перегрелись и сгорели, не звонятся. Неподалёку притаилась ещё одна точно такая схематическая группа - это уже подогрев 2-го лямбда-зонда, там всё в идеале, да и не удивительно - вторую лямбду мозги включают изредка, да и то на две минуты.
Отлично!
Паяем умощнённую схему из 4 одноваттных же одноомных резисторов - всё работает!
... а вот надо и у себя снять блок управления и осмотреть. Явный косяк производителя, хотя кто знает, может там у него и короткое замыкание было...
Немного фоток процесса ремонта ЭБУ электронного блока управления G13BB Suzuki Wagon R+ :

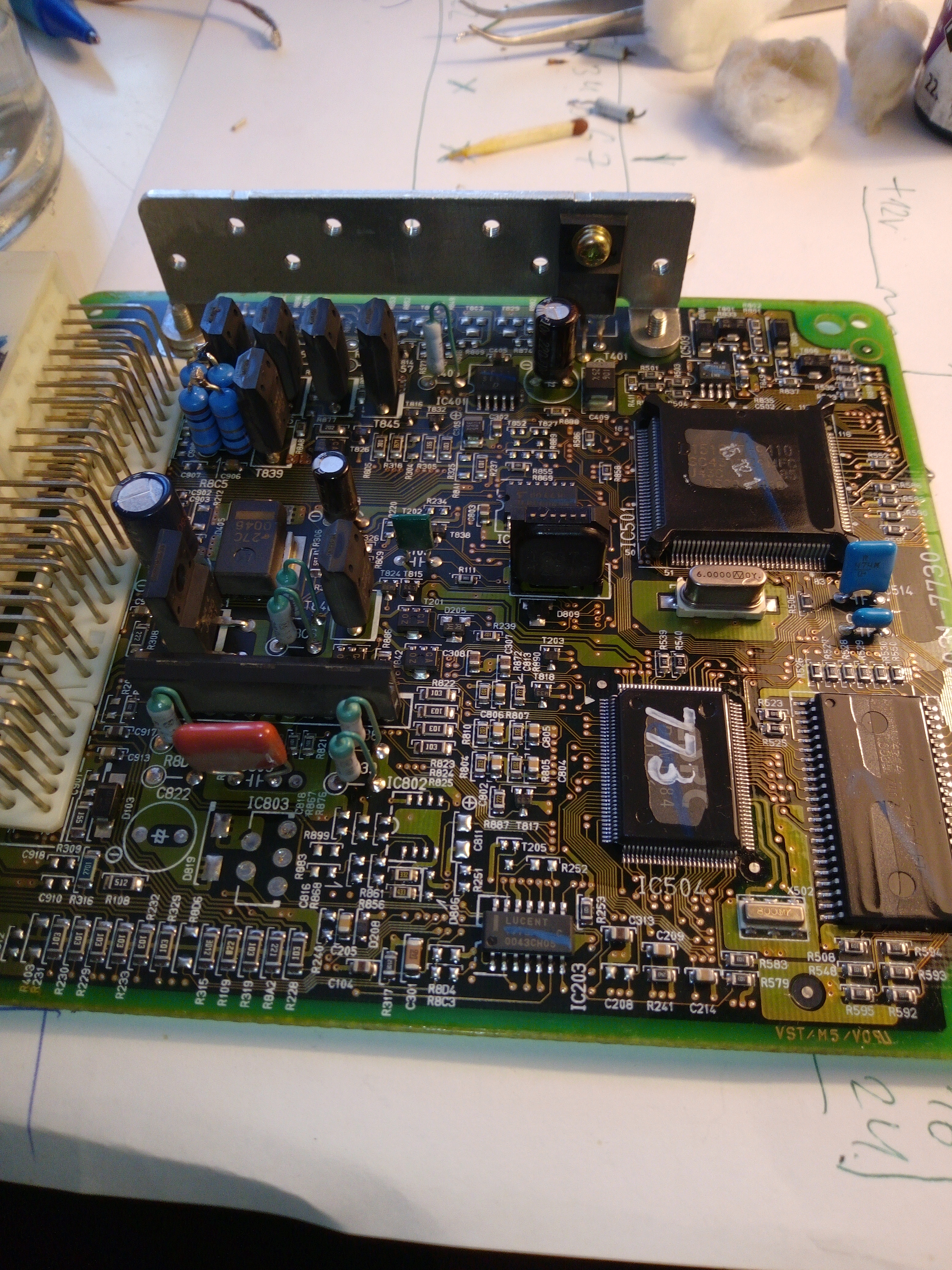

До и после:

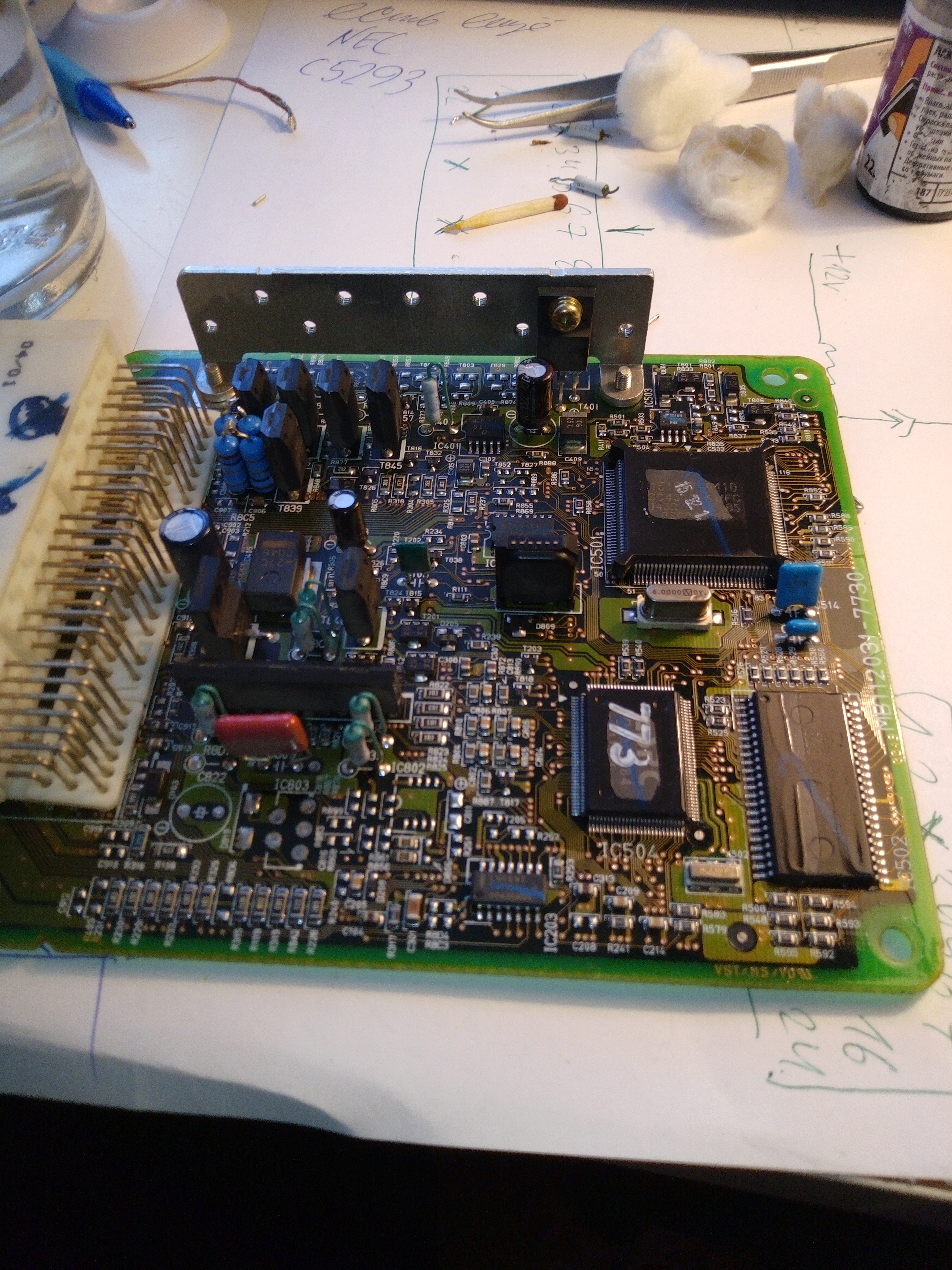

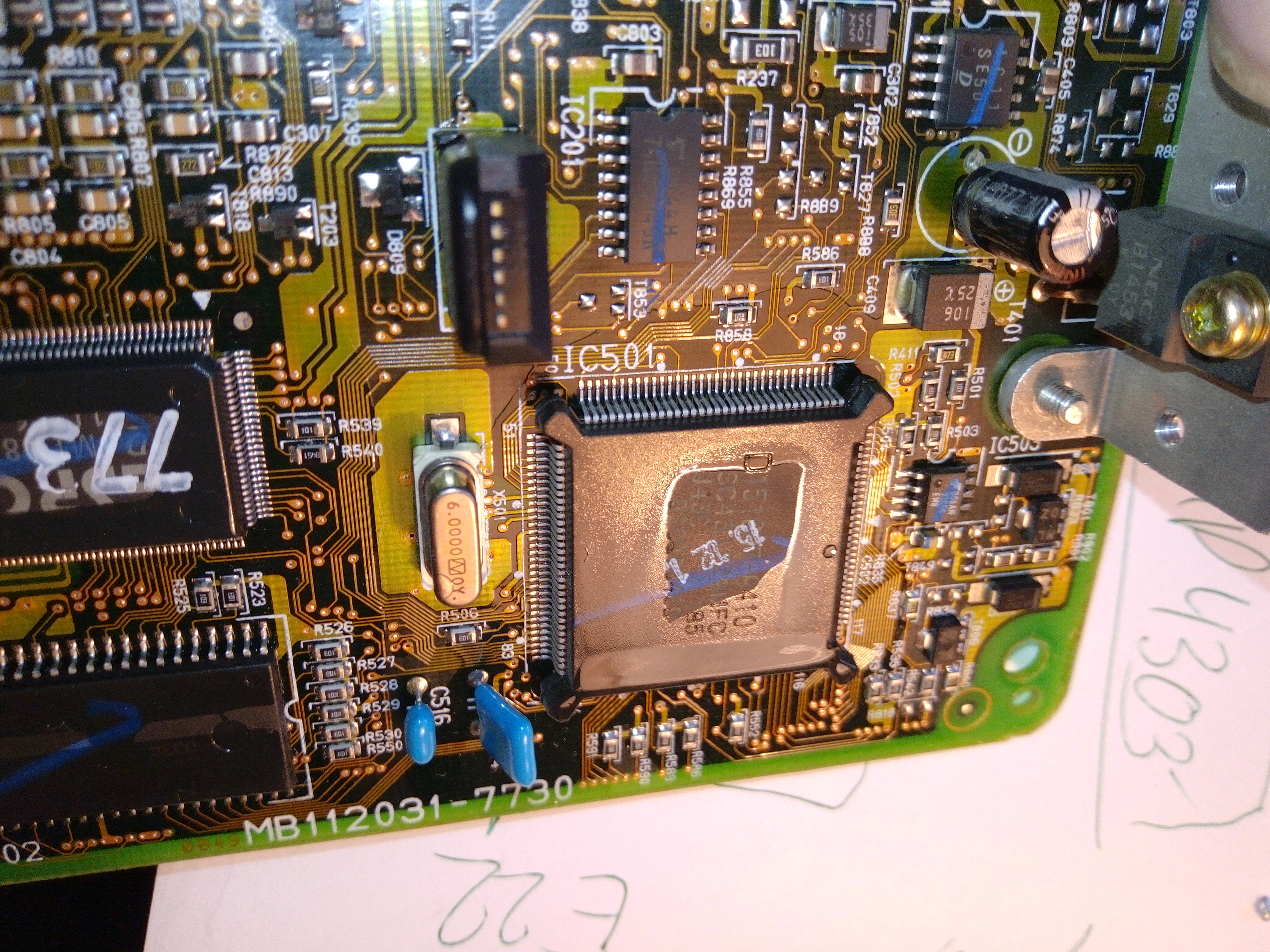

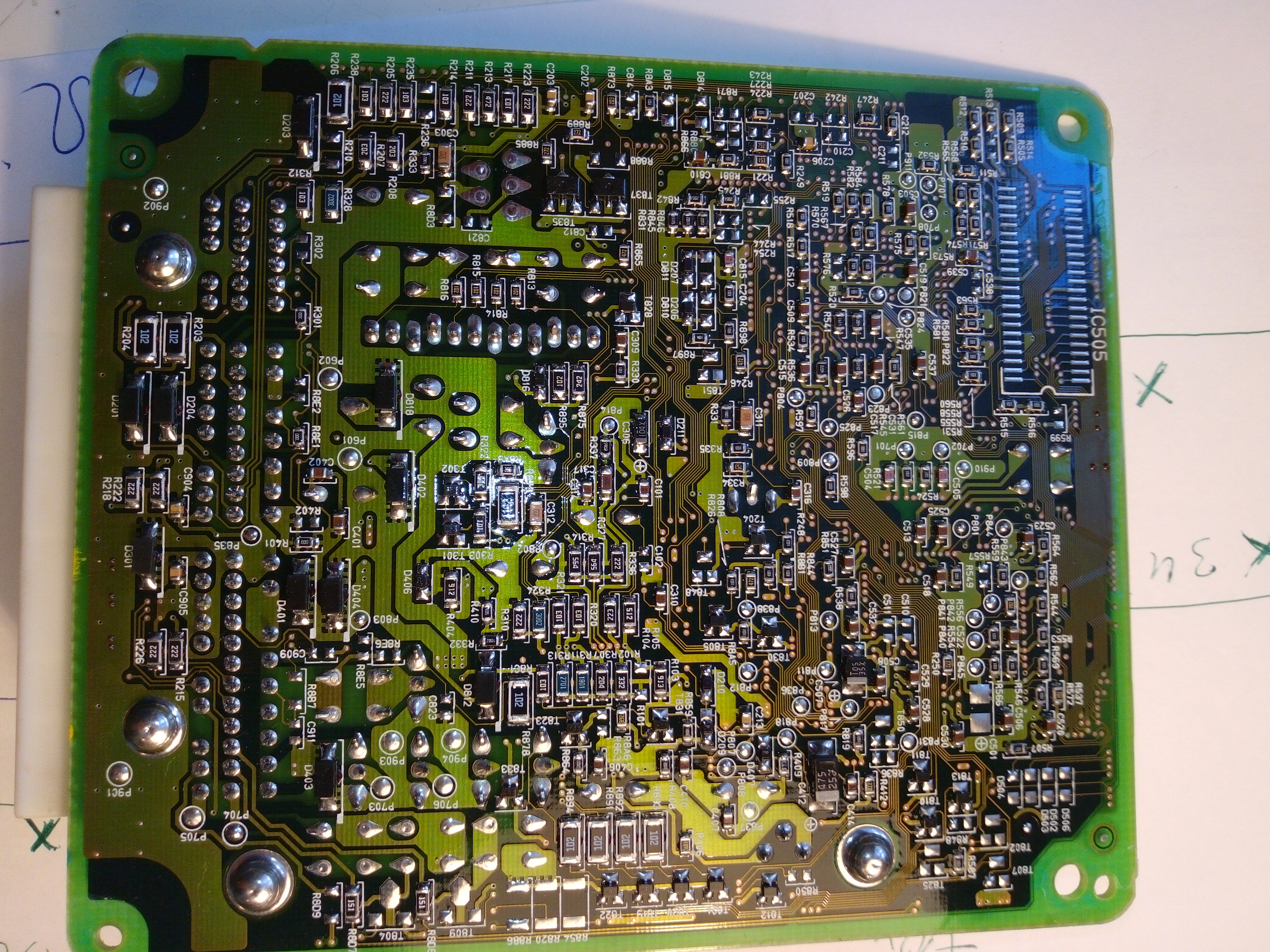

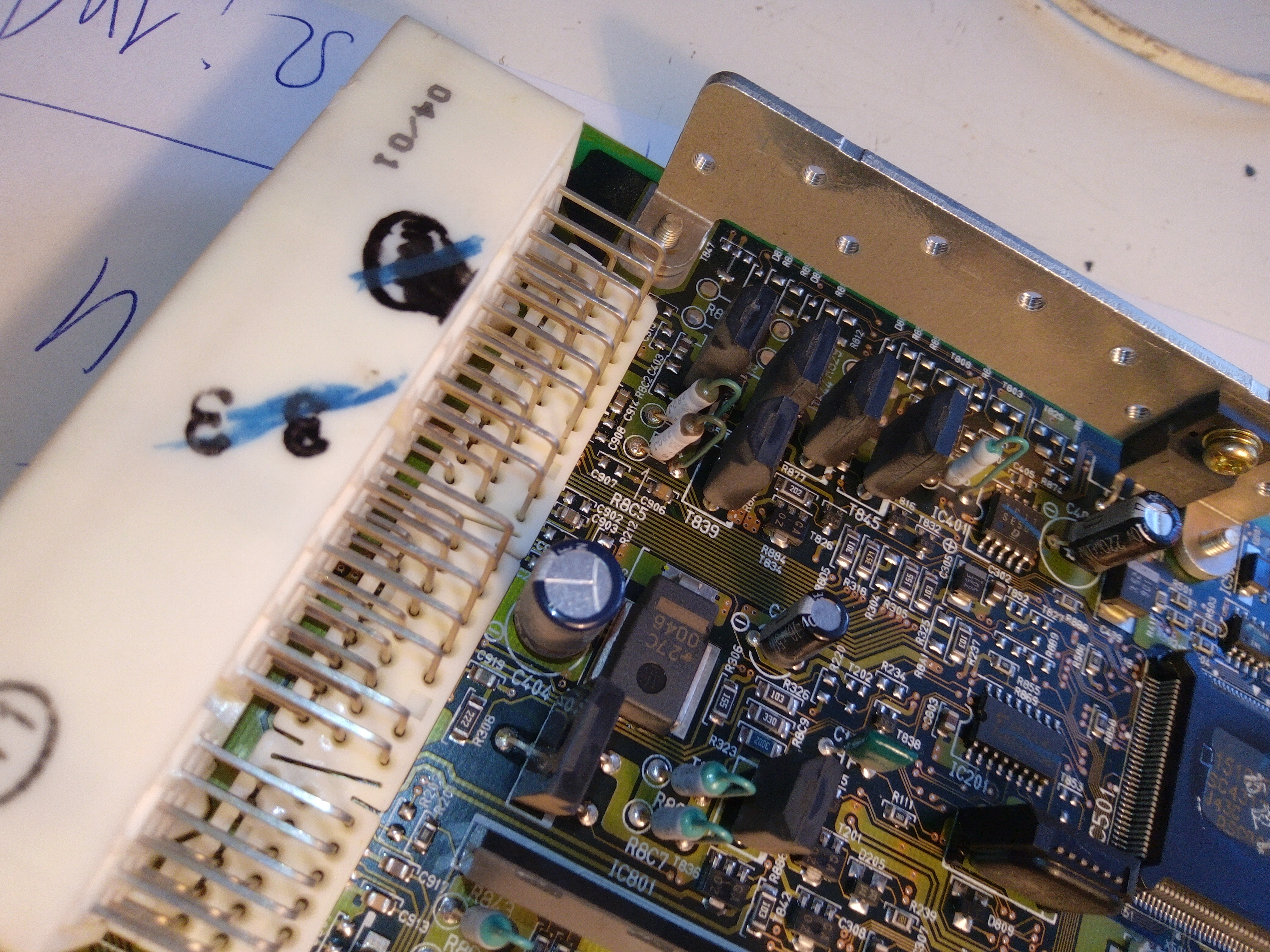

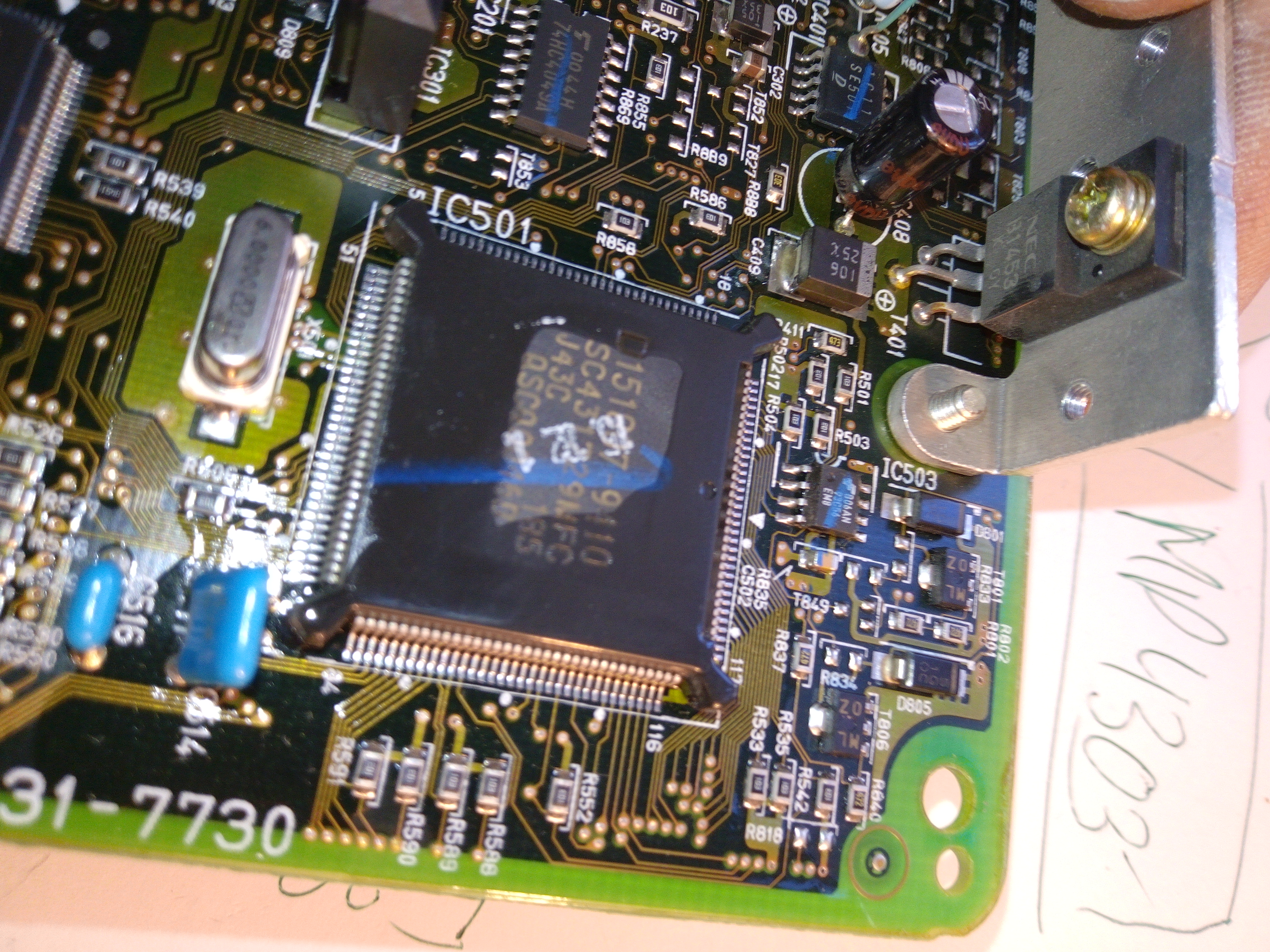

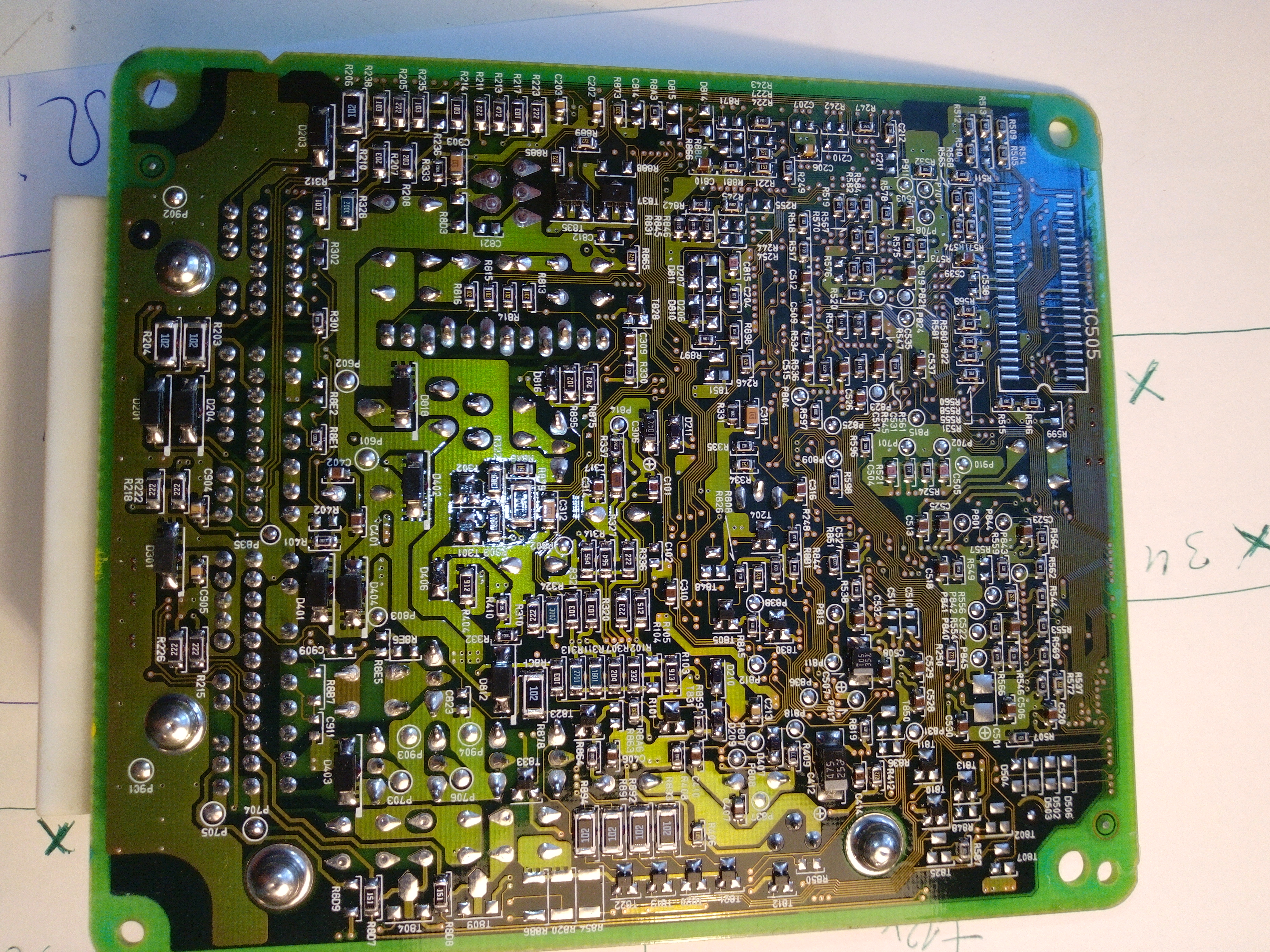

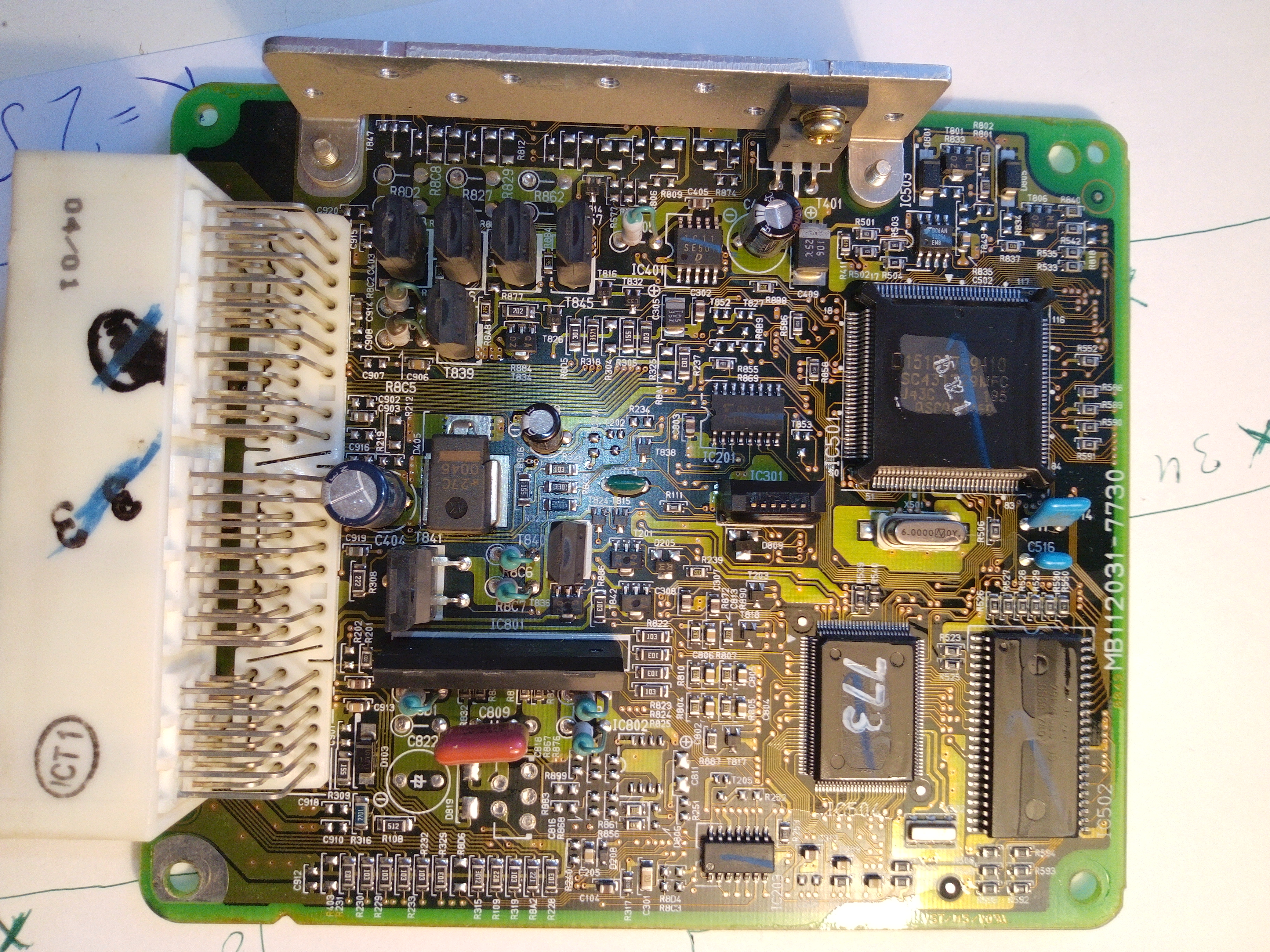

Ну и до кучи, некоторое количество фото ЭБУ G13BB:
Немного о транзисторах 2SC4814 , включающих у нас подогрев и чего-то ещё.
В чистом виде малораспространённая штука, но поискав достать можно, а можно поискать и аналоги.
Параметры:
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 1.8 W
Макcимально допустимое напряжение коллектор-база (Ucb): 120 V
Макcимально допустимое напряжение коллектор-эмиттер (Uce): 100 V
Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V
Макcимальный постоянный ток коллектора (Ic): 2.5 A
Предельная температура PN-перехода (Tj): 150 °C
Граничная частота коэффициента передачи тока (ft): 60 MHz
Ёмкость коллекторного перехода (Cc): 40 pf
Статический коэффициент передачи тока (hfe): 250
Здесь обращаем внимание на довольно большой коэффициент усиления по току 250
и на то, что максимальный ток у него 2,5 ампера. Запас весьма невелик, при коротком замыкании имеющийся 1-омный по факту резистор создаст токовое ограничение в районе 14 ампер, как раз чтобы не сгорела проводка, но... транзистор такое долго не выдержит. Вероятно, сгорание резисторов тут плановое, они как предохранители. В целом всё сделано достаточно грамотно. Из аналогов транзистора можно назвать что-то типа 2SC3852A , распиновка выводов совпадает.
