Электрика А где у нас монтажный блок под капотом?

[quaidan]

Умерла земля в одной фаре. Фишка сама цела. Почистил, на корпус не бьется.
в мурзилке от фар земля идет га предохранители 6 и 7 вроде. В блоке под капотом.
там два блока.
и не написаны номера предохранителей.
где бы их найти…
А то горит фара вполнакала, боюсь гаишники тормознут за городом )



[Hlam]

Умерла земля в одной фаре. Фишка сама цела. Почистил, на корпус не бьется.
в мурзилке от фар земля идет га предохранители 6 и 7 вроде. В блоке под капотом.
там два блока.
и не написаны номера предохранителей.
где бы их найти…
А то горит фара вполнакала, боюсь гаишники тормознут за городом )

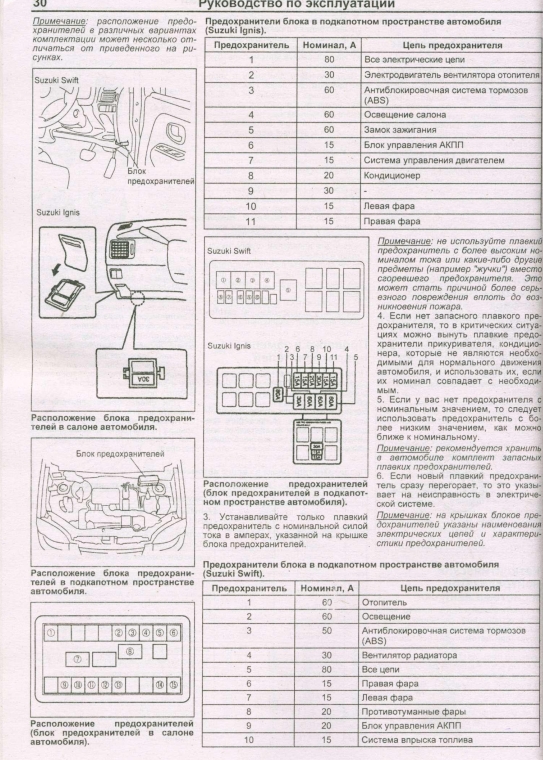

вот же ж вроде оттуда же



[Дмитр]

от фар земля идет га предохранители 6 и 7 вроде. )

Это не земля туда идет, а постоянный плюс.
https://suzuki-club.ru/attachments/15933/



[Дмитр]

В большом блоке под капотом только два синих предохранителя на 15А. Один из них у тебя сгорел.



[quaidan]

В большом блоке под капотом только два синих предохранителя на 15А. Один из них у тебя сгорел.

Проверял, целы оба. Грешил на фишку, но сильно тыкал в сам провод земли ( а не в разъем фишки и относительно другого оазъема напряжения не видел.
Может чего напутал, конечно.
кину прямой провод от железной части двигателя к земле фишки и проверю.



[Дмитр]

кину прямой провод от железной части двигателя к земле фишки и проверю.

На фишке нет земли. Там плюс.



[quaidan]

На фишке нет земли. Там плюс.

Запутал ты меня. Прозвонил предохранитель. Работает. Почистил его контакт на всякий случай.
картина не изменилась. Левая фара работает, правая вполнакала через дальний.
отключил фишку от лампы.
вытащил из фишки контакт земли. Который от предохранителя идет. Или к предохранителю.
При включении переключателя фар на ближний вижу напряжение на фишке между якобы оторванной землей и плюсом в 7 вольт.
не понимаю нихрена.
вот совсем.
пойду попозже блок сниму и попробую провод прозвонить от контакта фишки к предохранителю.
Я правильно понимаю, что когда включаю переключатель света фар в салоне, я на фишку подаю плюс 12 вольт?
а земля там всегда от предохранителя. ( ну или ноль, нейтраль, масса, я в автотерминологии не силён).



[quaidan]

Сначала найду разъем Е12. Целость провода проверю.



[quaidan]

В общем, бело-красный провод от фишки фары до Е12 не звонится… надрезал изоляцию для исключения закисания клемм и на голом проводе замерял.
Не звонится.
где то в жгуте умер, наверное.
странно.
придется отдельный провод кидать поверх жгута.
а так можно? Не перетрется?



[quaidan]

Так. Вроде разобрался. С монтажного блока идет плюс, выключателем мы коммутируем землю. ))
Осталось купить провод и вдоль жгута его снаружи примотать.
и купить клипсу - фиксатор проводки, а то монтажный блокне могу отодвинуть, неудобно будет чикать разъем.
делать буду на скрутках, фишку левой фары так давным давно делал.
