Вот фотки установки БК.

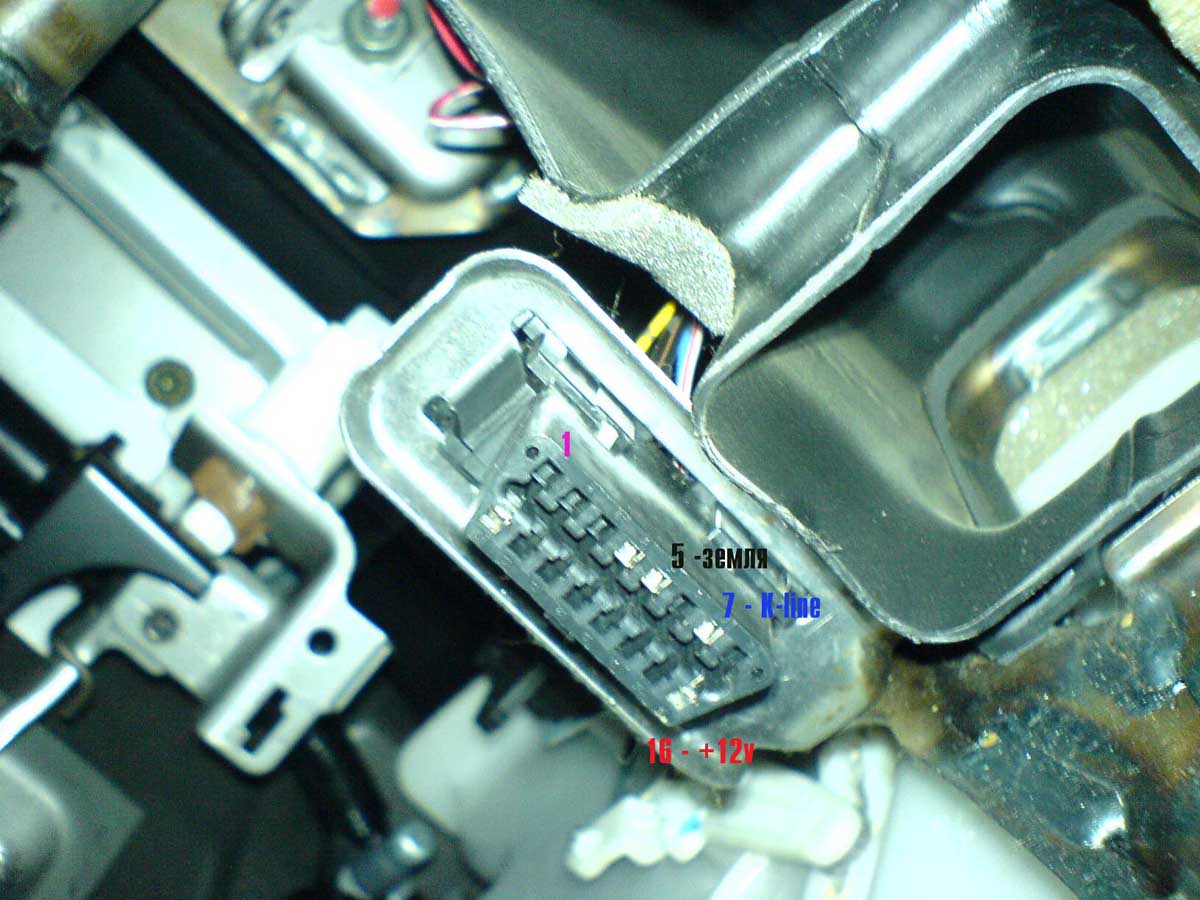

1. Фотка №1: разъем ОБД2 и его контакты, взял постоянное питание с него и К-линию конечно же.
2. Фотка №2: общий вид блока управления Лианы и разъем с которого я брал сигнал на форсунку.

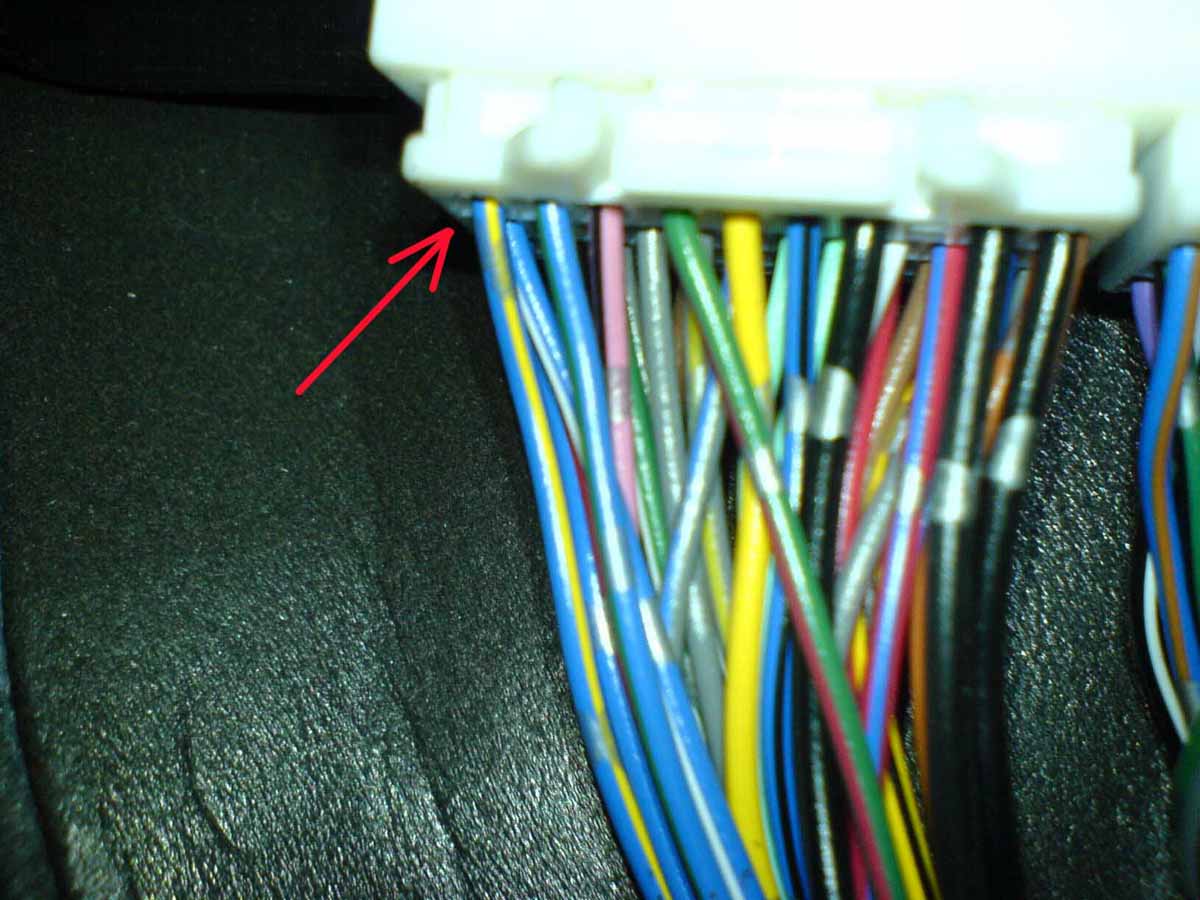

3. Фотка №3: контакт разъема блока управления на форсунку (к проводу из комплекта БК припаял штырек 0,5х0,5х15, немного его изогнул змейкой,чтоб лучше держался, воткнул параллельно проводу входяшему в разъем и притянул стяжкой).

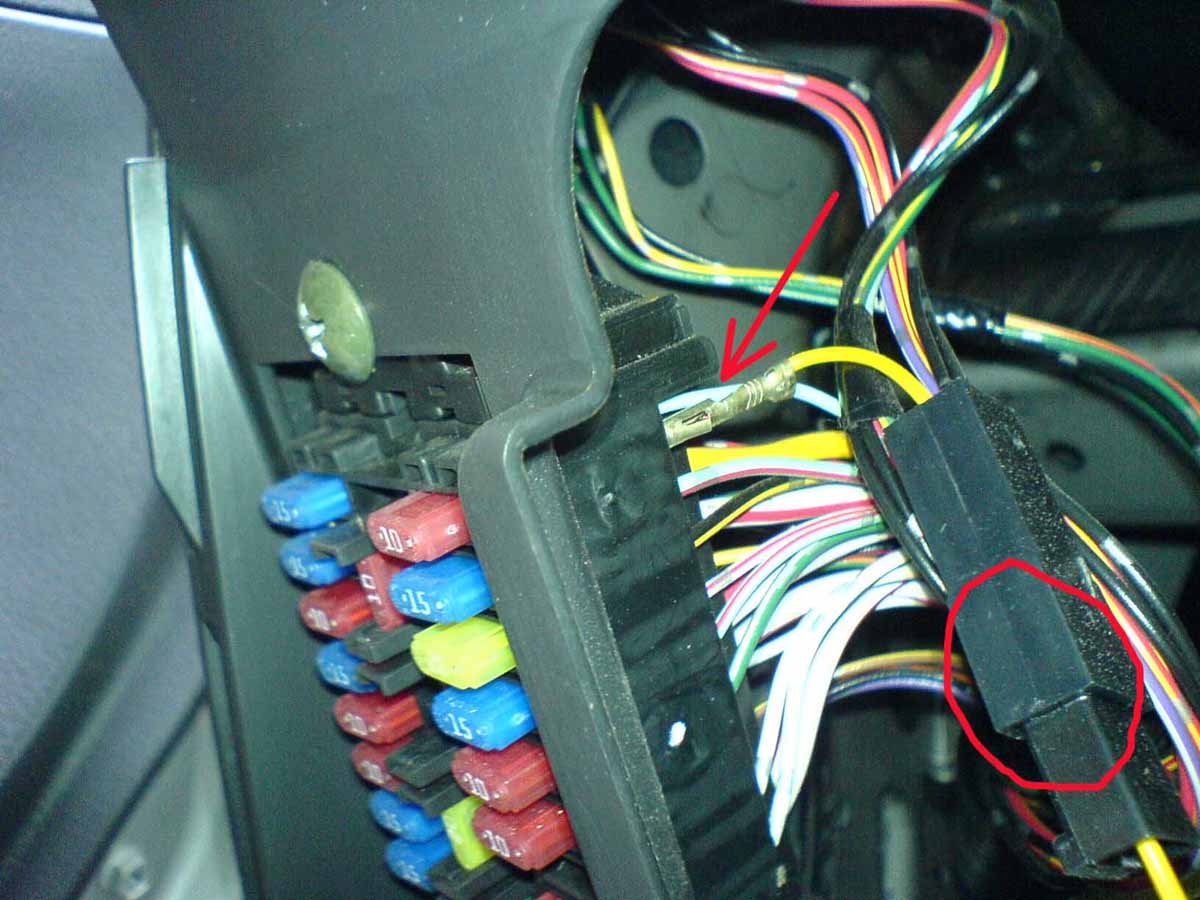

4. Фотка №4: питание при влючении зажигания, штырь из комплекта БК и разъем для быстрого отсоединения.

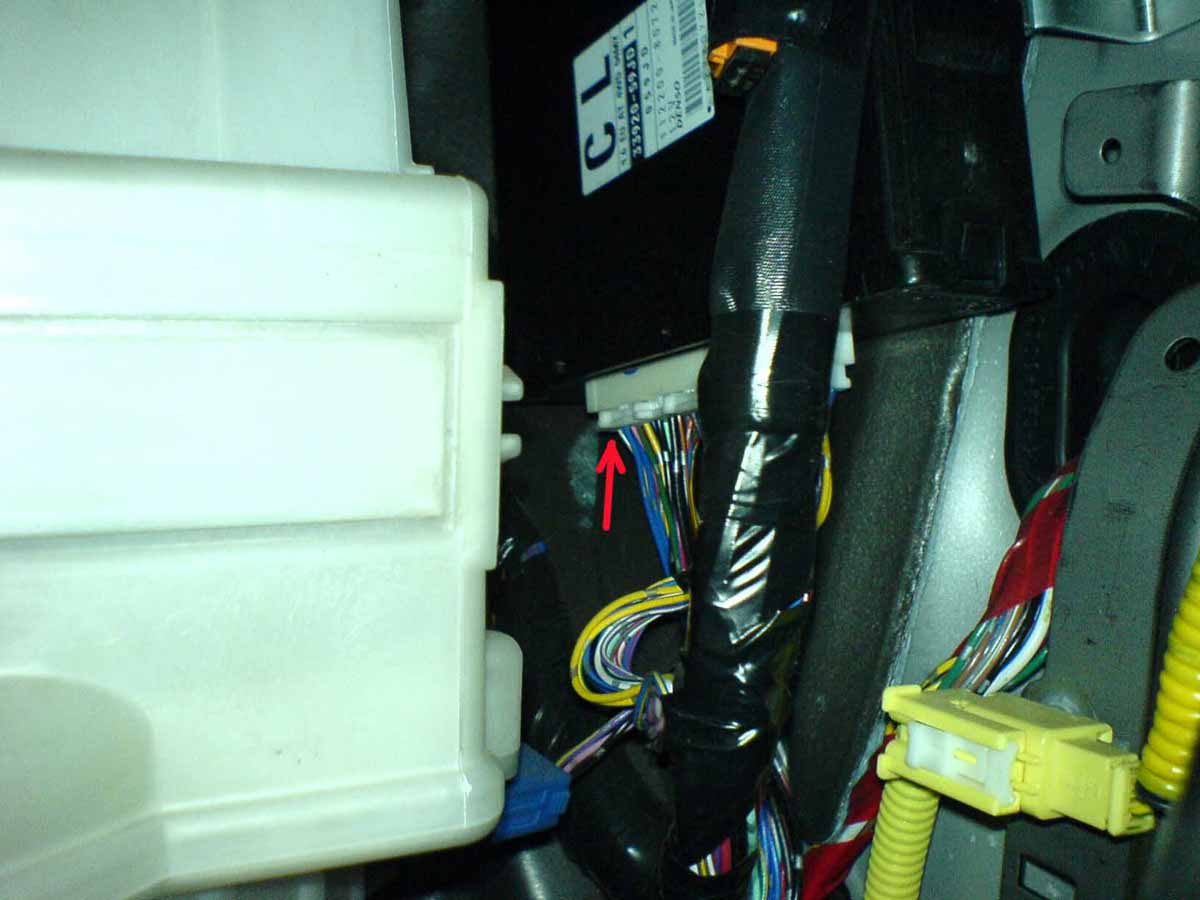

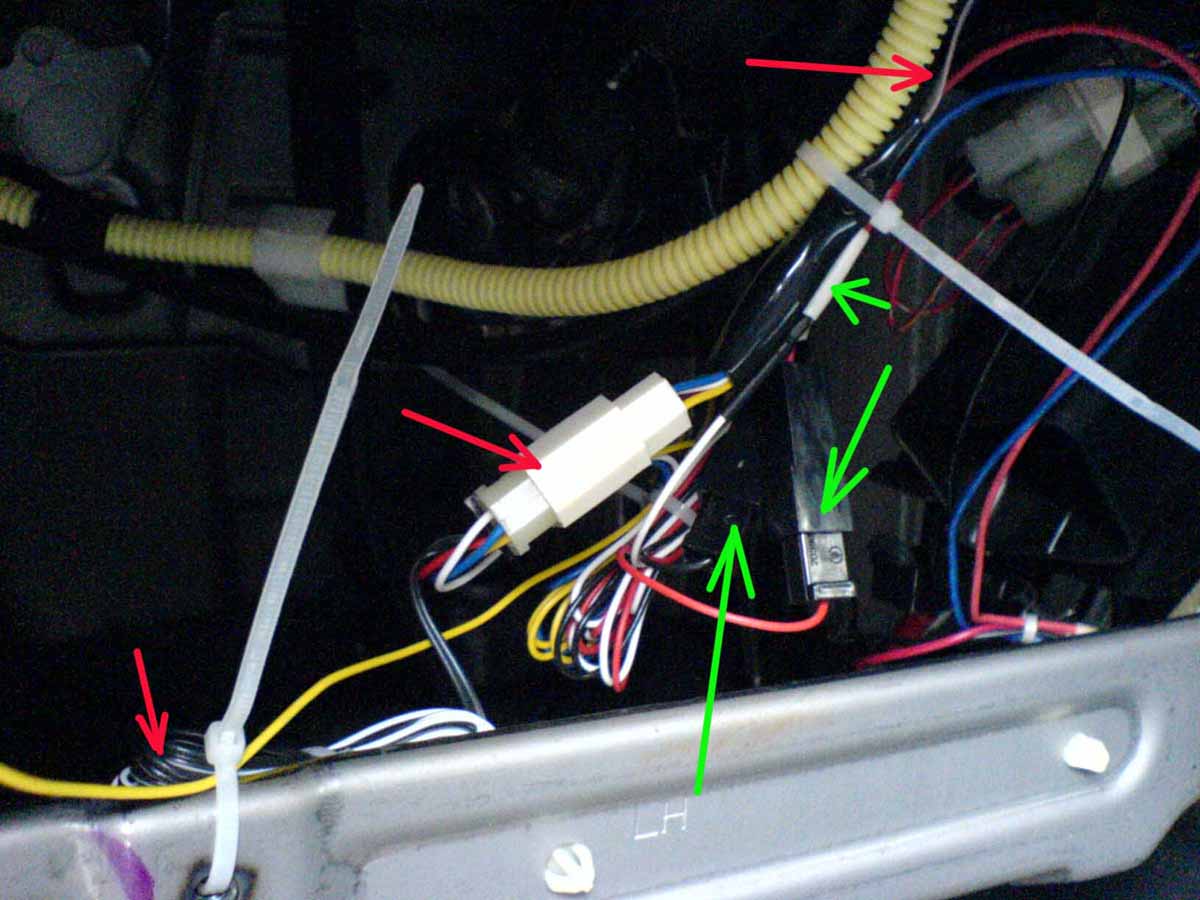

5. Фотка №5: общий разъем БК (показан красной стрелкой в центре, находится под рулевой колонкой), шлейф термодатчика (пока не выведен на улицу и измеряет температуру в салоне) и желтый провод от зажигания, красная стрелка сверху - шлейф к БК. Зеленые стрелки - разъемы питания от ОБД2 (красный и черный провода) и К-линия - синий провод, а после соединения белый. Провода притянул стяжками.

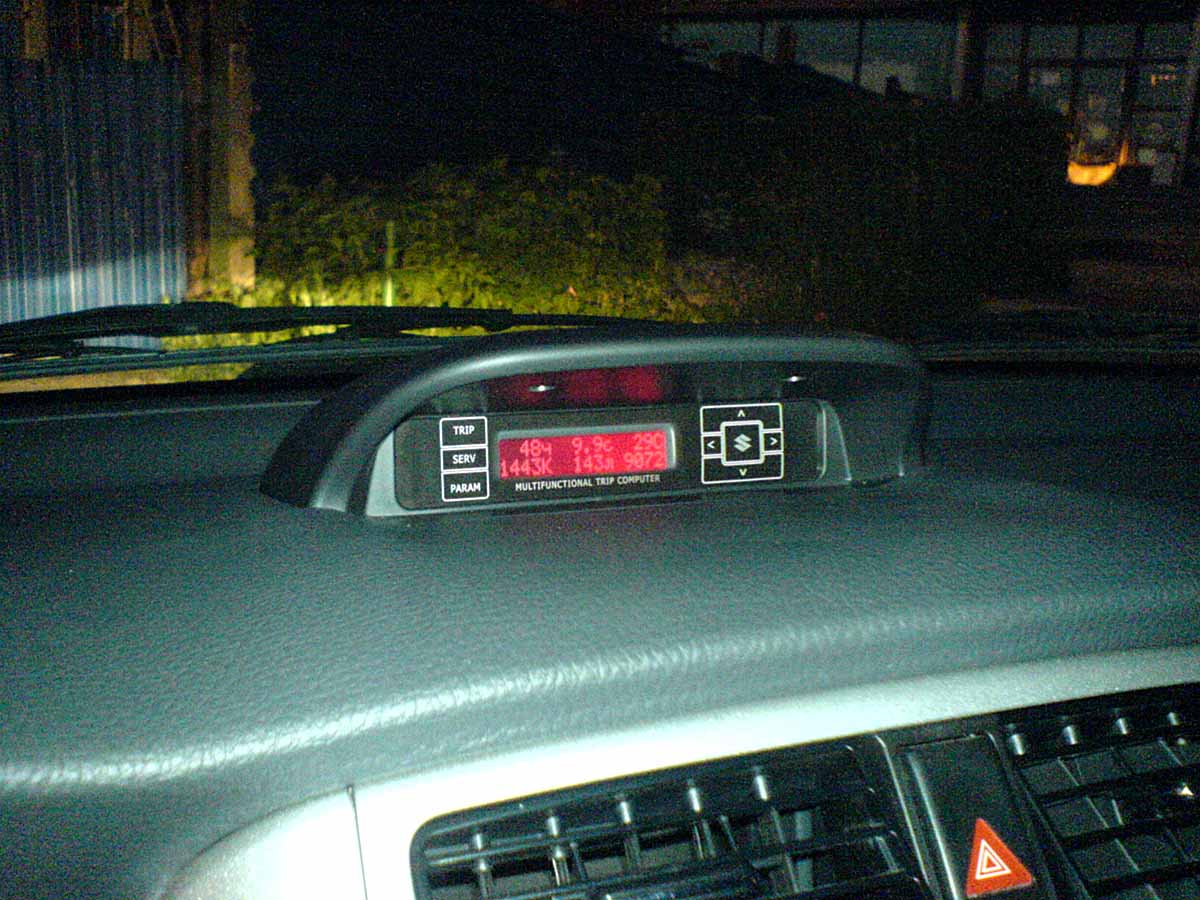

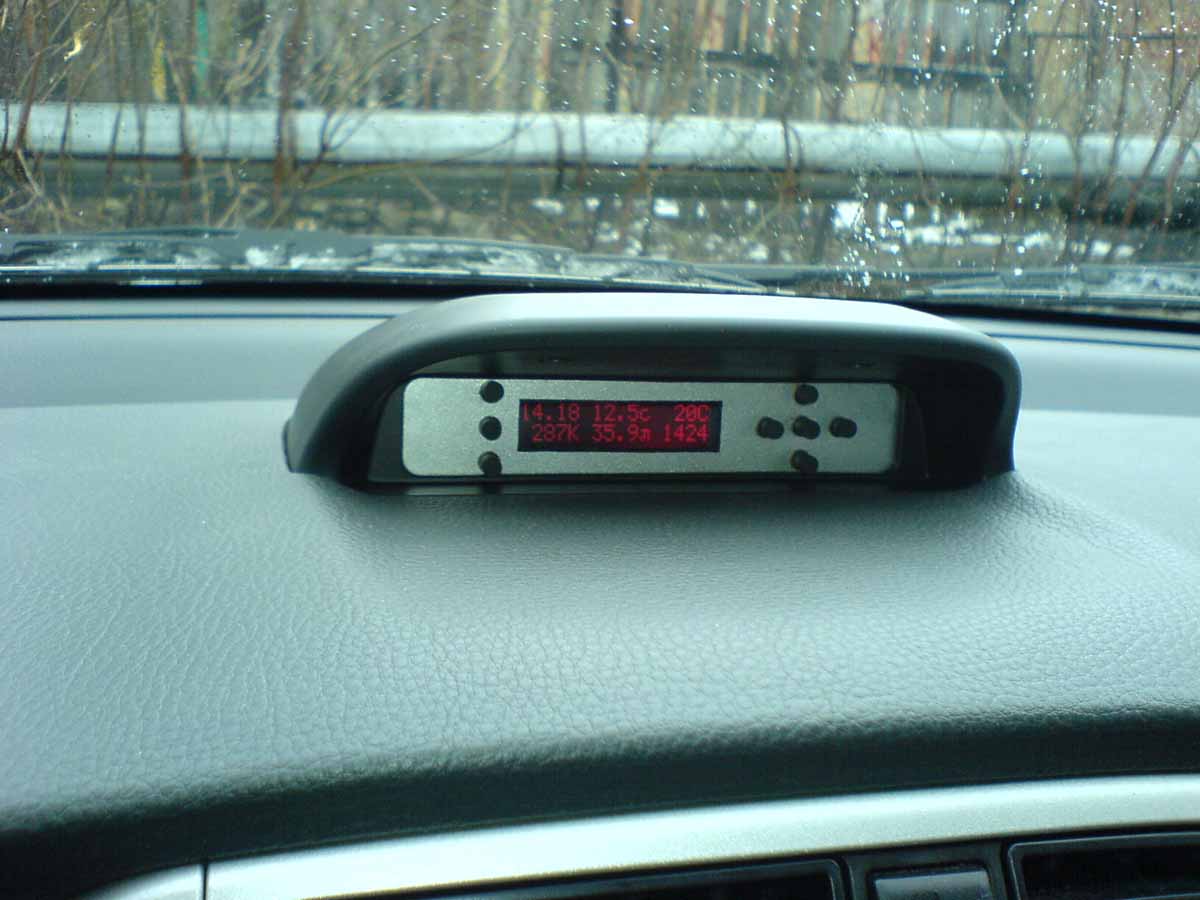

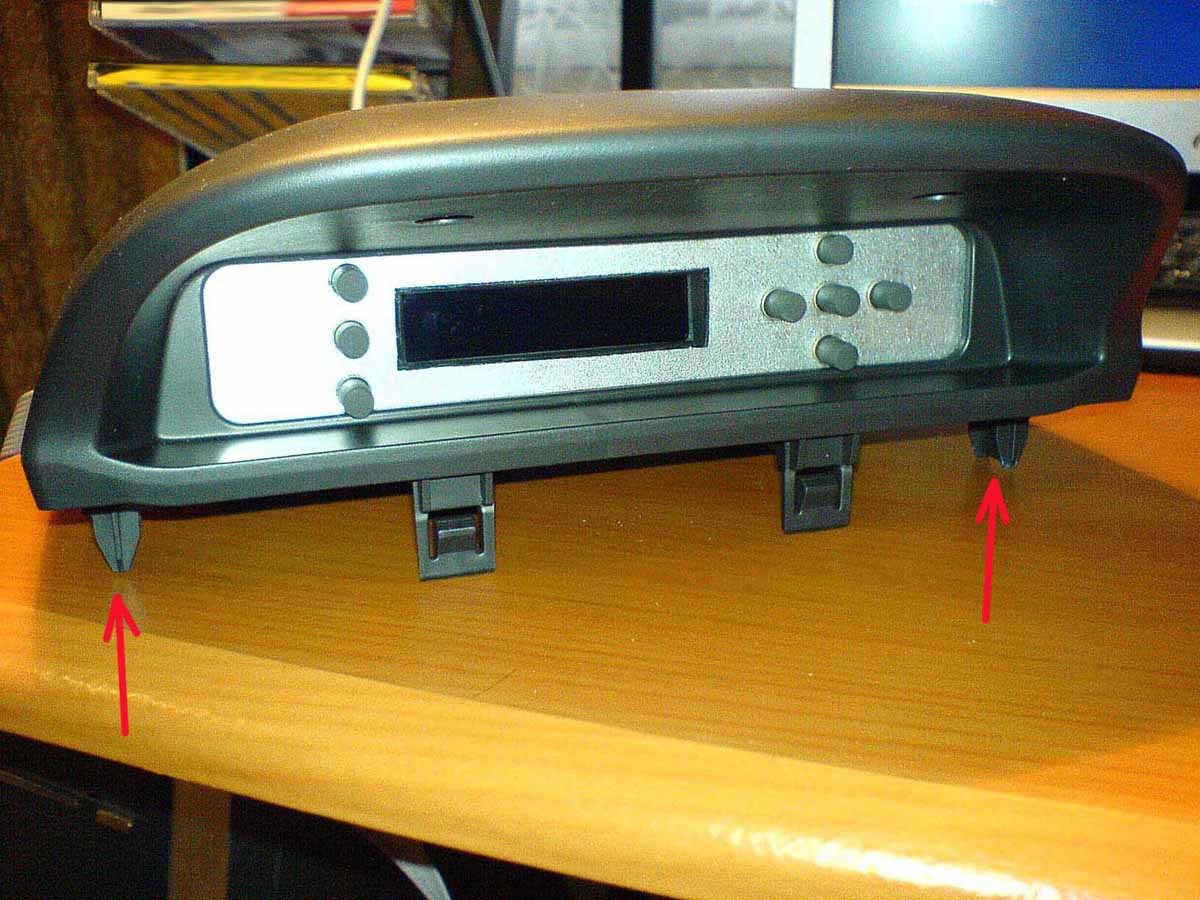

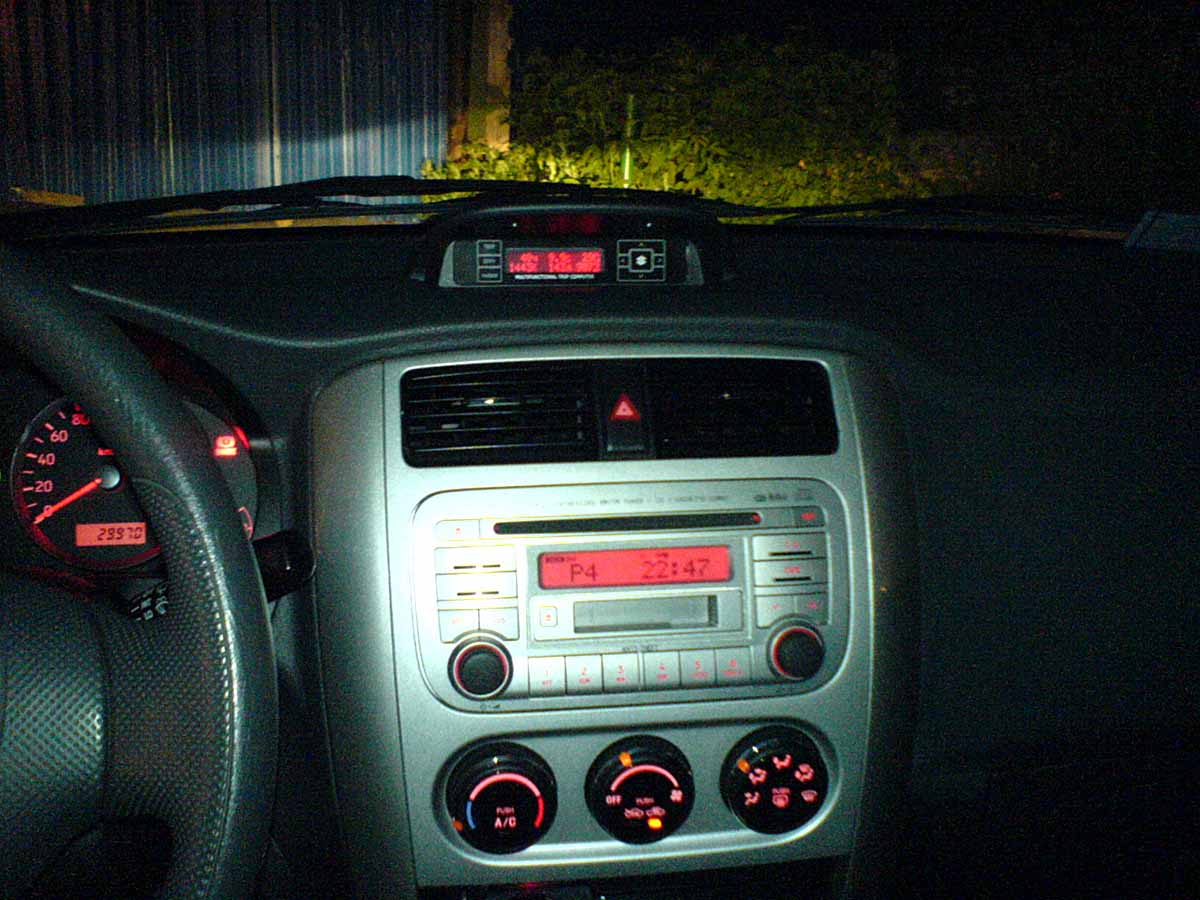

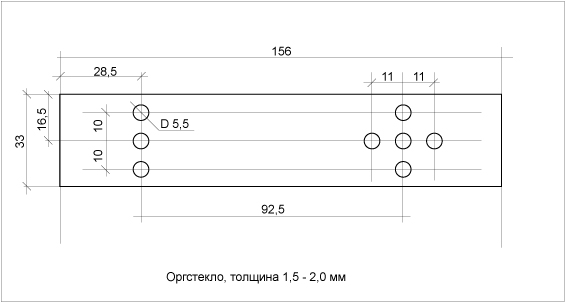

6. Фотки № 6, 7, 8: внешний вид. Технология: делается фото позитив с основными надписями и окном под дисплей (нечитаемый со стороны эмульсии), файл дизайна имеется, потом с обратной стороны наклеивается пленка ORACAL, серебристая прозрачная при просвечивании на знак СУЗУКИ и на надпись под дисплеем, на нее сверху на очертания кнопок - белый цвет, а по верх красная прозрачная. При подсветке сзади практически любым источником света получается красное свечение очертаний кнопок, а при освещении снаружи, все видится белым или серебристым. Вообще на вкус и цвет ...можно сделать по-любому эти наклейки.
Подсветку я пока не сделал, сделаю покажу )))
