Регулировка переднего редуктора

Тема в разделе 'Grand Vitara, Grand Vitara XL-7', создана пользователем YuriySSS, 1 окт 2009.

  1. YuriySSS
    Оффлайн

    YuriySSS

    Дата регистрации:
    2 июн 2009
    Посты:
    21
    Рейтинг:
    0
    Адрес:
    Алматы
    Вчерась я расскидал передний редуктор.... и был не в восторге чашку скорее всего разбило - из-за плохой регулировки редуктора....т.к. на сборке главной пары (длинная малая которая уходит в хвостовик) видны задиры...
    Собственно вопрос как отрегулировать редуктор???
  2. ALA
    Оффлайн

    ALA

    Дата регистрации:
    3 апр 2008
    Посты:
    947
    Рейтинг:
    208
    Адрес:
    Almaty
    Ответ: Регулировка переднего редуктора

    Привет, земляк!

    О, это "длинная сказка"!
    Гипоидное зацепление требует ювелирной работы и пространственного мышления . . .
    Т.к. пара уже разбита, то "пятно соприкосновения" главной и ведомой шестерней тебе "не поймать".

    Попахивает приобретением б/у редуктора . . .((

    Чтобы понять идею регулировки, надо обратиться к старым книгам по техническому обслуживанию Москича-412.
    Там все подробно расписано. Сначала регулируют биения ведомой, потом начинаются вариации по меремещению ведомой вдоль своей оси вращения и подбор прокладок под ведущую, чтобы загнать пятно соприкосновения в центр(развертки) гипоидного зуба. Индикатором соприкосновения является обычная копирка.
    Это на пальцах.
    Вобщем поиск иголки в стоге сена . . .))
  3. YuriySSS
    Оффлайн

    YuriySSS

    Дата регистрации:
    2 июн 2009
    Посты:
    21
    Рейтинг:
    0
    Адрес:
    Алматы
    Ответ: Регулировка переднего редуктора

    как я понимаю не должно быть биения зубьев и дожно быть по середине максимальное пятно - так???
    Просто я всё что снимал метил - но помойму до меня его уже кто то тоже снимал :thumbsdown: а вот сборку (регулировку сделали не ахти....)

    нашёл мануал по настройке редуктора нивы - принцип понятен.... у кого есть еще умные идею - в студию :thumbsup:
  4. Maykll
    Оффлайн

    Maykll

    Дата регистрации:
    29 сен 2006
    Посты:
    524
    Рейтинг:
    231
    Адрес:
    Владимир
    Ответ: Регулировка переднего редуктора

    Лучшая идея - это доверить столь ответственное дело профессионалам, сам делал в клубном сервисе
  5. YuriySSS
    Оффлайн

    YuriySSS

    Дата регистрации:
    2 июн 2009
    Посты:
    21
    Рейтинг:
    0
    Адрес:
    Алматы
    Ответ: Регулировка переднего редуктора

    Спасибо за совет.... руки вроде от "туда" растут. Профессионалы в Казахстане меньше чем за 1000$ даж не подходят Баксы-бакс. Ремонт чашки с зафтуливанием уже сделал к тому же сам, обошлось в 25$ это с учётом токарных и смазочных работ (масло герметик сальник).

    Настрою....отфотографирую....выложу...
  6. ALA
    Оффлайн

    ALA

    Дата регистрации:
    3 апр 2008
    Посты:
    947
    Рейтинг:
    208
    Адрес:
    Almaty
    Ответ: Регулировка переднего редуктора

    Да, все правильно. Возьми поправку на температуру.
    Думаю, на холодную пятно должно быть ближе к вершине главной шестерни и, соответственно к внешему венцу ведомой. При температурном удлиннении хвостовика и диаметра ведомой пятно должно сместиться к середине, но это мое мнение и можешь его не принимать.

    Желаю удачи!
    AL
  7. Maykll
    Оффлайн

    Maykll

    Дата регистрации:
    29 сен 2006
    Посты:
    524
    Рейтинг:
    231
    Адрес:
    Владимир
    Ответ: Регулировка переднего редуктора

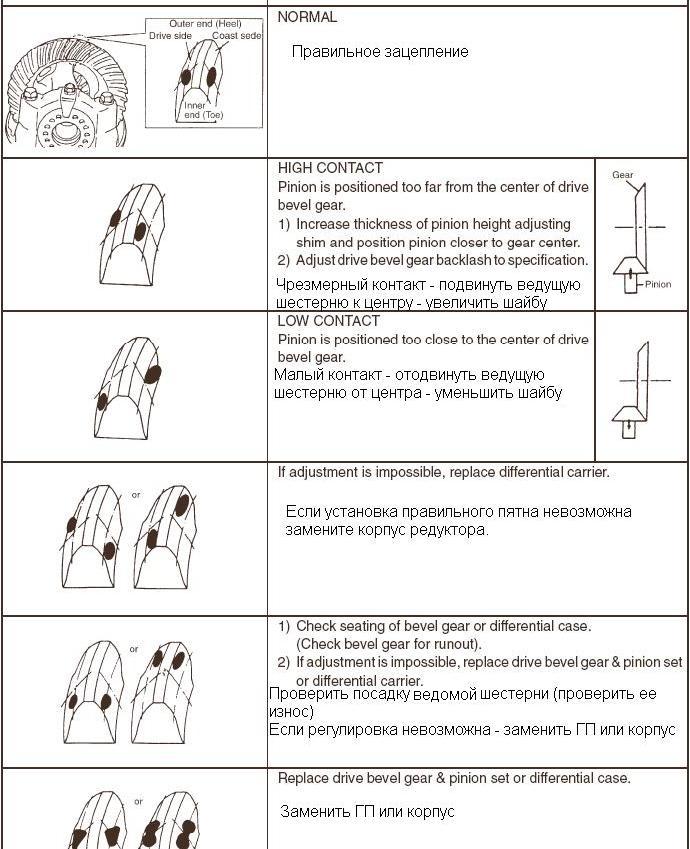

    Вот было уже на форуме, выкладывал Xsen, это из сервисного мануала по Сузукам, передний диф или задний, регулировка гипоидной передачи должна быть одинаковой, только с поправкой на конкретную машину ИМХО

    Вложения:

    • Manual-RearDiff.JPG
  8. YuriySSS
    Оффлайн

    YuriySSS

    Дата регистрации:
    2 июн 2009
    Посты:
    21
    Рейтинг:
    0
    Адрес:
    Алматы
    Ответ: Регулировка переднего редуктора

    Спасибо конечно... я уже всё сделал.

    Всё собрал я сегодня передний редуктор, отрегулировал, шестерни - подшипниками.... завел....воткнул одним пальчиком 4H..... и о да!!! безо всяких машина поехала....причём действительно ранее 4вд включалось тяжко.... скоро выложу фото отчет...конечно если интересно)))
  9. ALA
    Оффлайн

    ALA

    Дата регистрации:
    3 апр 2008
    Посты:
    947
    Рейтинг:
    208
    Адрес:
    Almaty
    Ответ: Регулировка переднего редуктора

    Конечно и телефон для связи.
  10. YuriySSS
    Оффлайн

    YuriySSS

    Дата регистрации:
    2 июн 2009
    Посты:
    21
    Рейтинг:
    0
    Адрес:
    Алматы
    Ответ: Регулировка переднего редуктора

    Собственно повторять изученный материал других тем не буду....
    Вот что получилось...

    [​IMG]

    а вот как я настраивал

    [​IMG]
    [​IMG]


    [​IMG]

    Расположение пятна контакта на зубьях шестерен главной передачи: А – сторона переднего хода; Б – сторона заднего хода; 1 – правильное расположение; 2 – пятно контакта расположено на вершине зуба; 3 – пятно контакта расположено у основания зуба; 4 – пятно контакта расположено на узком конце зуба; 5 – пятно контакта расположено на широком конце зуба

    вообщем крутим регулировочные круглые гайки и добиваемся успеха....

    P.S. Кидать в меня помидорами не надо - как смог так и сделал... все работает.
  11. ALA
    Оффлайн

    ALA

    Дата регистрации:
    3 апр 2008
    Посты:
    947
    Рейтинг:
    208
    Адрес:
    Almaty
    Ответ: Регулировка переднего редуктора

    Сранно как-то. Тему начал с проблем регулировки редуктора, а фактически сделал втулку для правого внутреннего шруса.
    Ну и как, на каких скоростях проверял, не гудит?
  12. YuriySSS
    Оффлайн

    YuriySSS

    Дата регистрации:
    2 июн 2009
    Посты:
    21
    Рейтинг:
    0
    Адрес:
    Алматы
    Ответ: Регулировка переднего редуктора

    Тему начал, т.к. с этим были вопросы... по завтуливанию ничего для меня нового не было вот и не стал расписывать.
    Более 80 не разгонялся...посторонних шумов нет...до регулировки пятно сцепки было сдвинуто...регулировкой подшипников вывел вроде на нужное место....вертикальную регулировку не делал - кольцо было удачно подобрано в хвостовике....
  13. ALA
    Оффлайн

    ALA

    Дата регистрации:
    3 апр 2008
    Посты:
    947
    Рейтинг:
    208
    Адрес:
    Almaty
    Ответ: Регулировка переднего редуктора

    Юра!
    Видно, что по железу у Вас большой опыт!
    Если потребуется обратиться за консультацией, как Вас найти?

    Олег
  14. YuriySSS
    Оффлайн

    YuriySSS

    Дата регистрации:
    2 июн 2009
    Посты:
    21
    Рейтинг:
    0
    Адрес:
    Алматы
    Ответ: Регулировка переднего редуктора

    8 701 221 31 40 :thumbsup:
  15. ALA
    Оффлайн

    ALA

    Дата регистрации:
    3 апр 2008
    Посты:
    947
    Рейтинг:
    208
    Адрес:
    Almaty
    Ответ: Регулировка переднего редуктора

    Мой сот: +7 705 194 53 53
  16. YuriySSS
    Оффлайн

    YuriySSS

    Дата регистрации:
    2 июн 2009
    Посты:
    21
    Рейтинг:
    0
    Адрес:
    Алматы
    Ответ: Регулировка переднего редуктора

    Выпьем бум знакомы

    Добавлено через 1 минуту
    Кстати полный ход действий отписал на форуме ЦТ _http://bb.ct.kz/index.php?showtopic=40277&st=3380
  17. Викторок
    Оффлайн

    Викторок

    Дата регистрации:
    4 мар 2010
    Посты:
    397
    Рейтинг:
    0
    Адрес:
    Град Святого Петра
    Ответ: Регулировка переднего редуктора

    в питере бы таких спецов!!! сам не сделаю((
    может знает кто?
