Датчик уровня омывателя(фотоотчёт своими руками)

Тема в разделе "SX-4 / Тюнинг и модернизация", создана пользователем Tomorrow, 5 ноя 2010.

  1. Tomorrow
    Оффлайн

    Tomorrow

    Регистрация:
    30 ноя 2009
    Сообщения:
    77
    Баллы:
    53
    Адрес:
    москва
    Покупаем это:
    1)датчик уровня омывателя от опель астра 881238401
    2)уплотнительное кольцо 1238821
    3) Разъём от ВАЗ
    Так же понадобиться резистор на 1.6 кОм, 3п.м. провода сеч 2х0.35 можно больше, 2 клеммы от флоппи дисковода ПК, сверло на 20мм.
    Как снять бампер, смотрим тему с одноимённым названием, как снять приборную панель смотрим тему «Подсветка, пересветка панели приборов и тд»

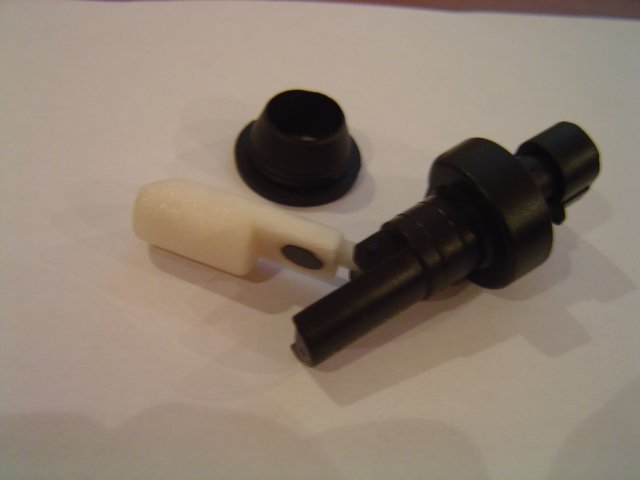

    01 сам датчик с прокладкой
    [​IMG]
    02
    [​IMG]

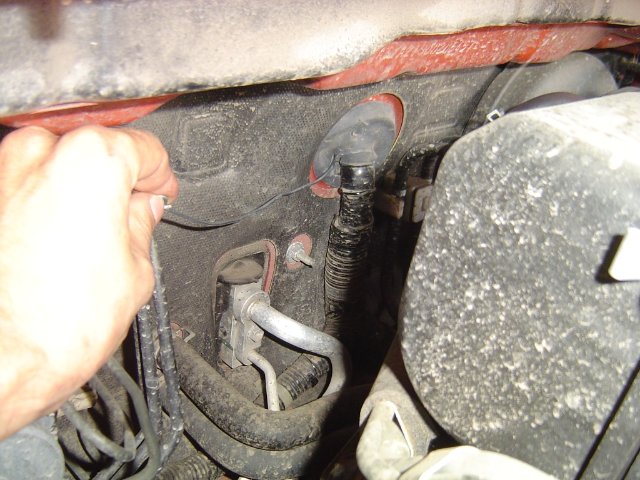

    03 так выглядит наш бачёк под бампером
    [​IMG]
    04 вид поближе
    [​IMG]
    05 снимаем шланг. Сливаем жидкость
    [​IMG]
    06
    [​IMG]
    07 примеряем датчик
    [​IMG]

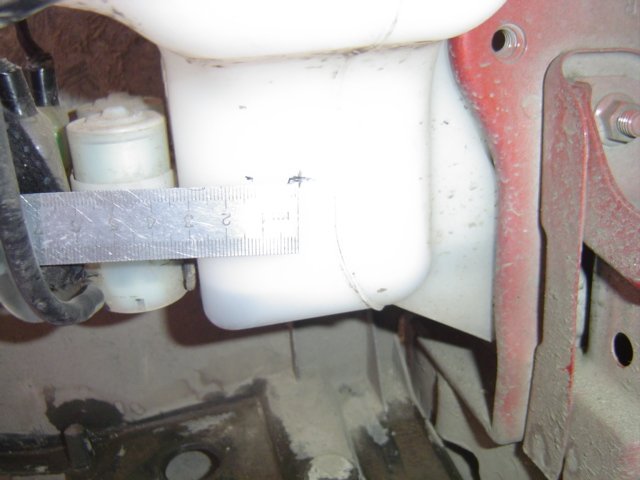

    08 делаем разметку 30мм слева
    [​IMG]
    09 50мм снизу
    [​IMG]
    10 сверлим отверстие пёркой D 20мм, незабываем вытряхнуть мусор
    [​IMG]

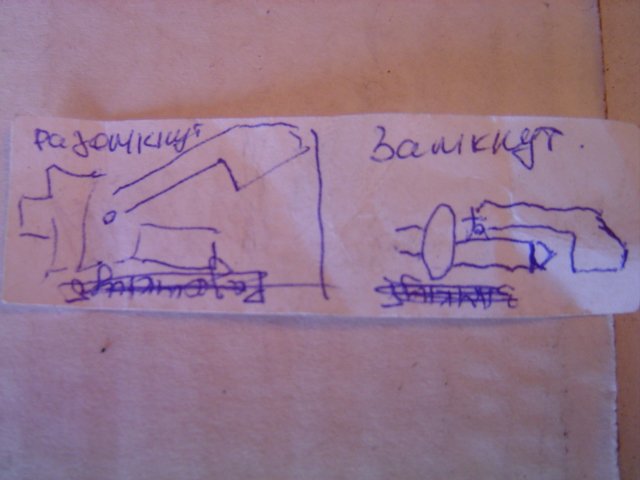

    11 схема работы датчика
    [​IMG]
    12 его парт номер и диаметр
    [​IMG]
    13 вставляем, немного силиконим
    [​IMG]

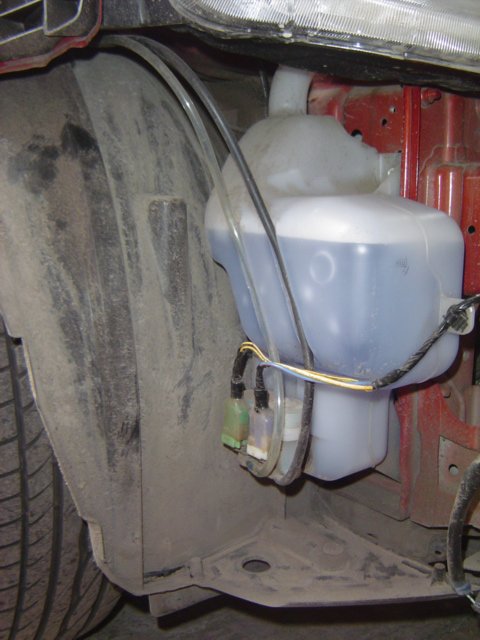

    14 защёлкиваем фишку, подпаиваем нашу проводку
    [​IMG]
    15 изолируем
    [​IMG]
    16 и приматываем
    [​IMG]
    17 к штатным шинам проводки
    [​IMG]
    18
    [​IMG]

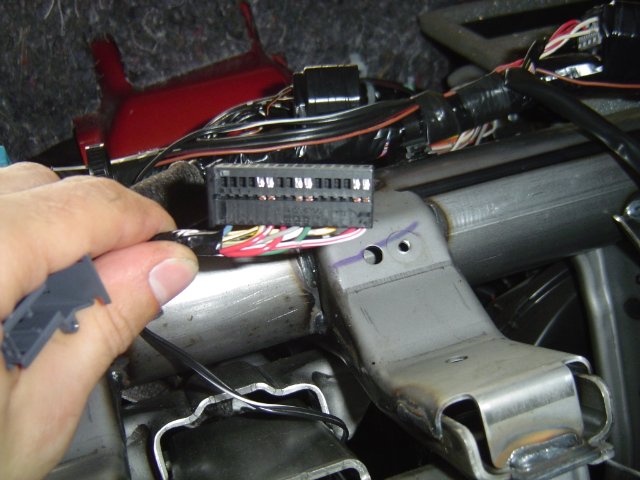

    19 разбираем разъём приборной панели
    [​IMG]
    20 разбираем приборку
    [​IMG]
    21 находим нужный светодиод
    [​IMG]

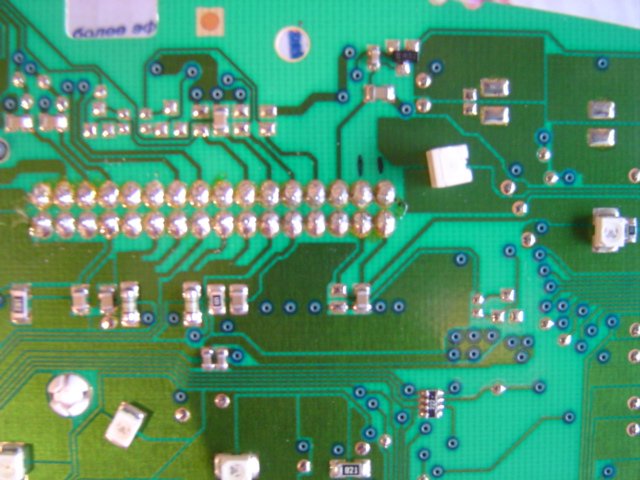

    22 находим свободные контакты к разъёму
    [​IMG]
    23
    [​IMG]
    24 тянем от нашего светодиода провода
    [​IMG]

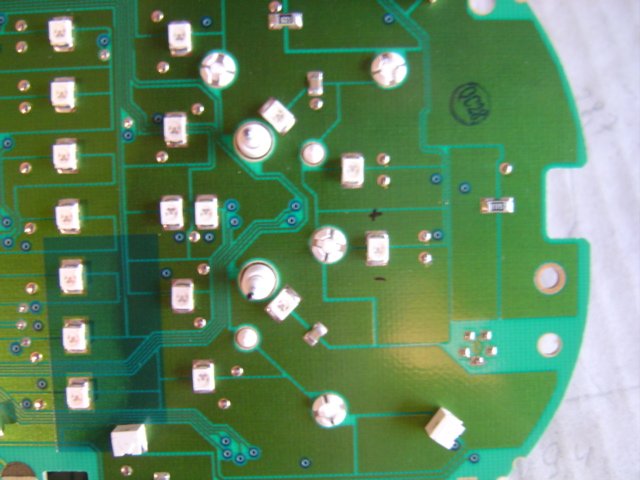

    25 перерезаем ненужные дорожки
    [​IMG]

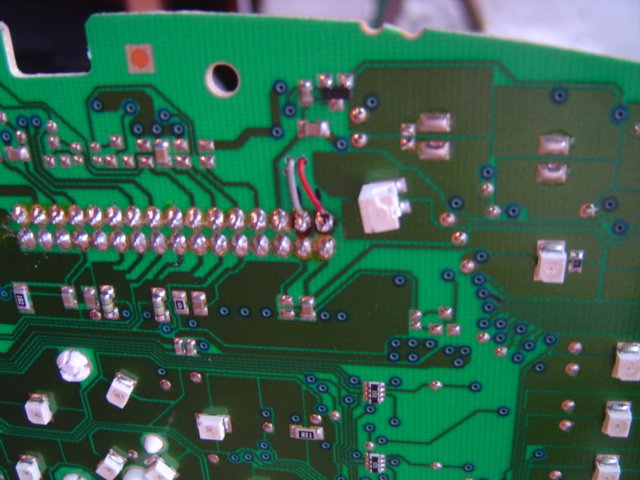

    26 на «+» ставим резистор 1.6 кОм
    [​IMG]
    27
    [​IMG]
    28
    [​IMG]

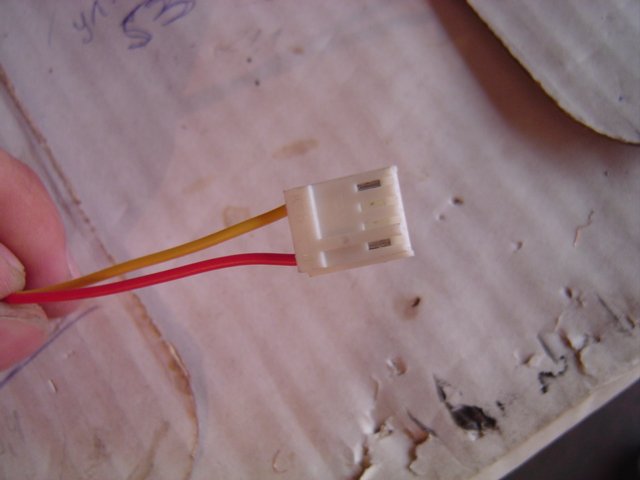

    29 берём клемки от БП компа к флоппи дисководу
    [​IMG]
    30 вставляем их в ответный разъём приборки
    [​IMG]
    31 и тянем проводку по штатной шине, к фишке DRL, изолируем
    [​IMG]
    32
    распиновка ответной части фишки DRL(с неё взято питание индикатора)

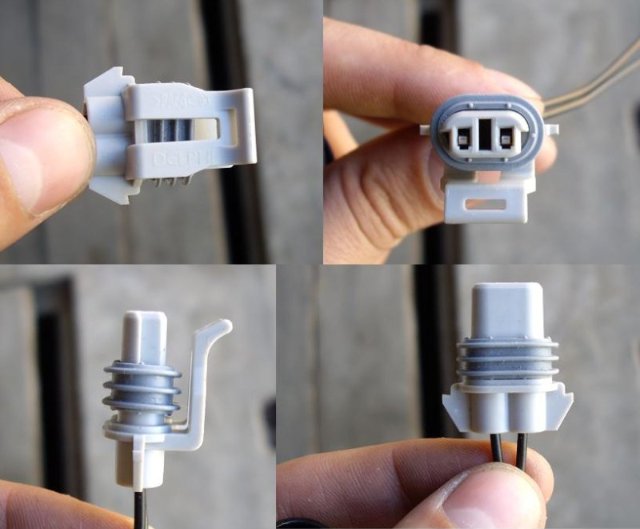

    [​IMG]
    33 Готово! Индикатор светиться, значит в бочке осталось ок 0.5 литра!
    [​IMG]

    Питание задействовано от фишки DRL, на ней появляется плюс при вкл. зажигании.
    Лампочка задействована на приборке свободная(колёсико жёлтое, давление шин, в России не комплектуется). Обрезана на плате и питание подаётся через датчик(в нём геркон) и резистор 1.6кОм чрез плюс. Клеммы от флоппи подходят в свободные гнёзда штатного разъёма приборки.
    Когда срабатывает датчик и загорается лампочка, то в бочке остаётся около 0.5, этого хватает прибл. на 7-10 омываний(по два нажатия) на лобовое и на 7-10 одиночных назад. Датчик ведёт себя хорошо, ложных срабатываний на кочках не замечено.

    4 пользователям это понравилось.
