Подключение гидроусилителя

Тема в разделе "Grand Vitara, Grand Vitara XL-7", создана пользователем FORB1970, 25 авг 2012.

  1. FORB1970
    Оффлайн

    FORB1970

    Регистрация:
    5 июл 2010
    Сообщения:
    98
    Баллы:
    94
    Адрес:
    Полтава

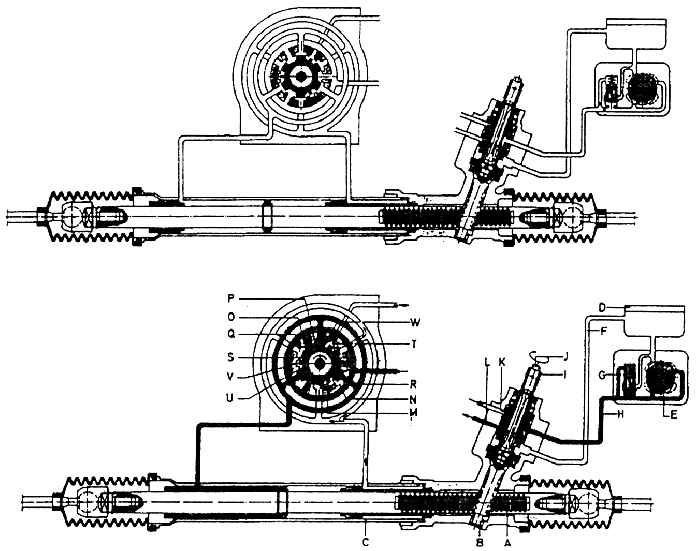

    Приветствую всех! Ребят, у меня казус случился, когда разбирал не придал значения, а сейчас ставлю на место патрубки гидроусилителя и не могу вспомнить куда какой, сомневаюсь. На схеме показано (фото 1) нагнетание сверху и отверстие там узкое, а обратка - снизу с широким отверстием. На нашей рейке (см. второе фото) выходит, что обратка снизу справа, а высокое давление - сверху слева? Но я не уверен! Как у кого подключено? Подтвердите! Заранее благодарен!


    Вложения:

    • 347.jpg
    • R-109333J-900-MAP (1).jpg
  2. Загрузка...

    Похожие темы - Подключение гидроусилителя
    1. tsvet80
      Ответов:
      7
      Просмотров:
      128
    2. John Skhv
      Ответов:
      6
      Просмотров:
      220
    3. Viktor B
      Ответов:
      11
      Просмотров:
      359
    4. Эдуардkasilkin19
      Ответов:
      1
      Просмотров:
      253
    5. Ulman
      Ответов:
      17
      Просмотров:
      583
    6. serg365
      Ответов:
      7
      Просмотров:
      579

  3. jonydigi
    Оффлайн

    jonydigi

    Регистрация:
    5 авг 2011
    Сообщения:
    50
    Баллы:
    24
    Адрес:
    донецк
    Ответ: Подключение гидроусилителя

    На фото рейки-нижнее отверстие-это обратка(толстая резиновая трубка на бачек)
    Верхнее отверстие-подача(более тонкая алюминеевая на компрессор)

  4. FORB1970
    Оффлайн

    FORB1970

    Регистрация:
    5 июл 2010
    Сообщения:
    98
    Баллы:
    94
    Адрес:
    Полтава
    Ответ: Подключение гидроусилителя

    Так и предполагал, но не был уверен. Благодарю!
