Нужна помощь по подключению ДМРВ

Тема в разделе "Grand Vitara, Grand Vitara XL-7", создана пользователем stiv574, 12 июн 2013.

  1. stiv574
    Оффлайн

    stiv574

    Регистрация:
    11 июл 2012
    Сообщения:
    7
    Баллы:
    1
    Адрес:
    Котлас
    Помогите пожалуйста, Нужна фотография с распиновкой проводов к ДМРВ. Там три провода, Какой куда не знаю. Заранее спасибо.

  2. Загрузка...


  3. Tevgen
    Оффлайн

    Tevgen

    Регистрация:
    30 окт 2012
    Сообщения:
    185
    Баллы:
    110
    Адрес:
    Нижегородская обл
    Вам же Xerks выложил фото!

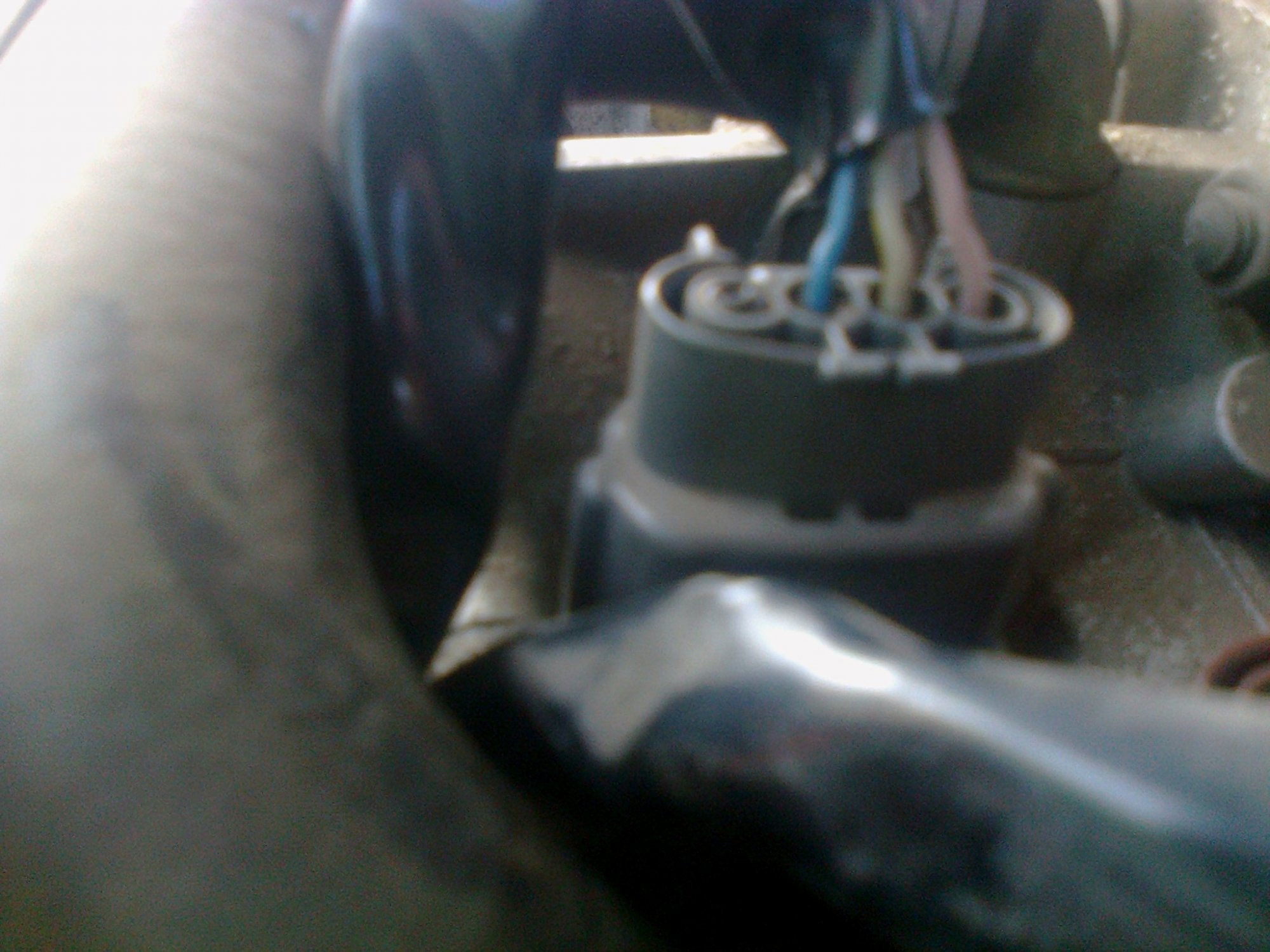

    Держите ещё и от Н25А
    По мануалу у Н25А и Н27А схемы подключения и цвета одинаковые, но скопировать из PDF формата и выложить не получается.
    Если встанете к лесу задом, а к коллектору передом - то слева направо:пин3-син/черн, пин1-сер/желт, пин2-бел/фиол
