Разборка передней панели

Тема в разделе "Grand Vitara, Grand Vitara XL-7", создана пользователем Игорь69rus, 8 янв 2014.

  1. Игорь69rus
    Оффлайн

    Игорь69rus

    Регистрация:
    8 янв 2014
    Сообщения:
    12
    Баллы:
    1

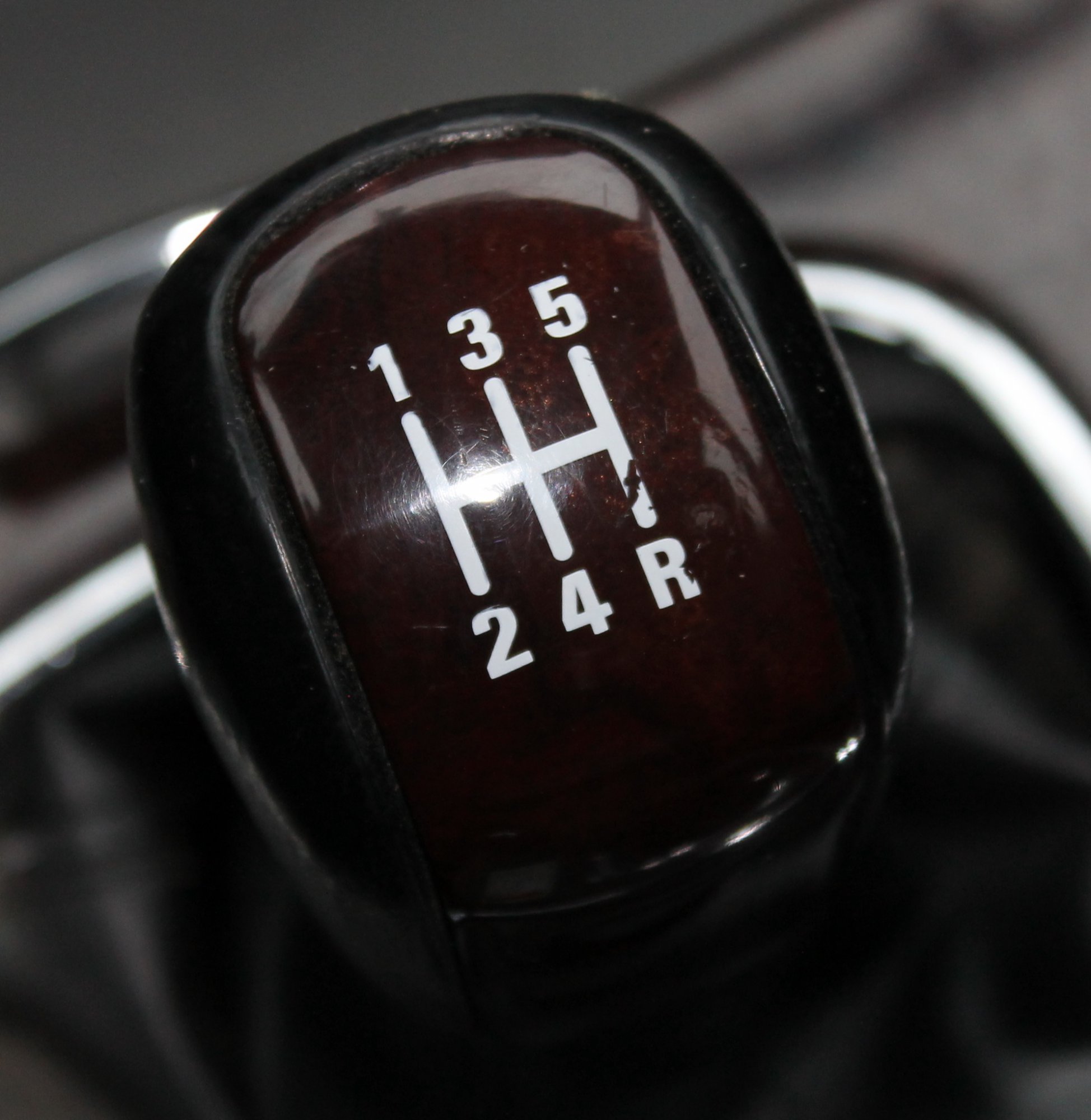

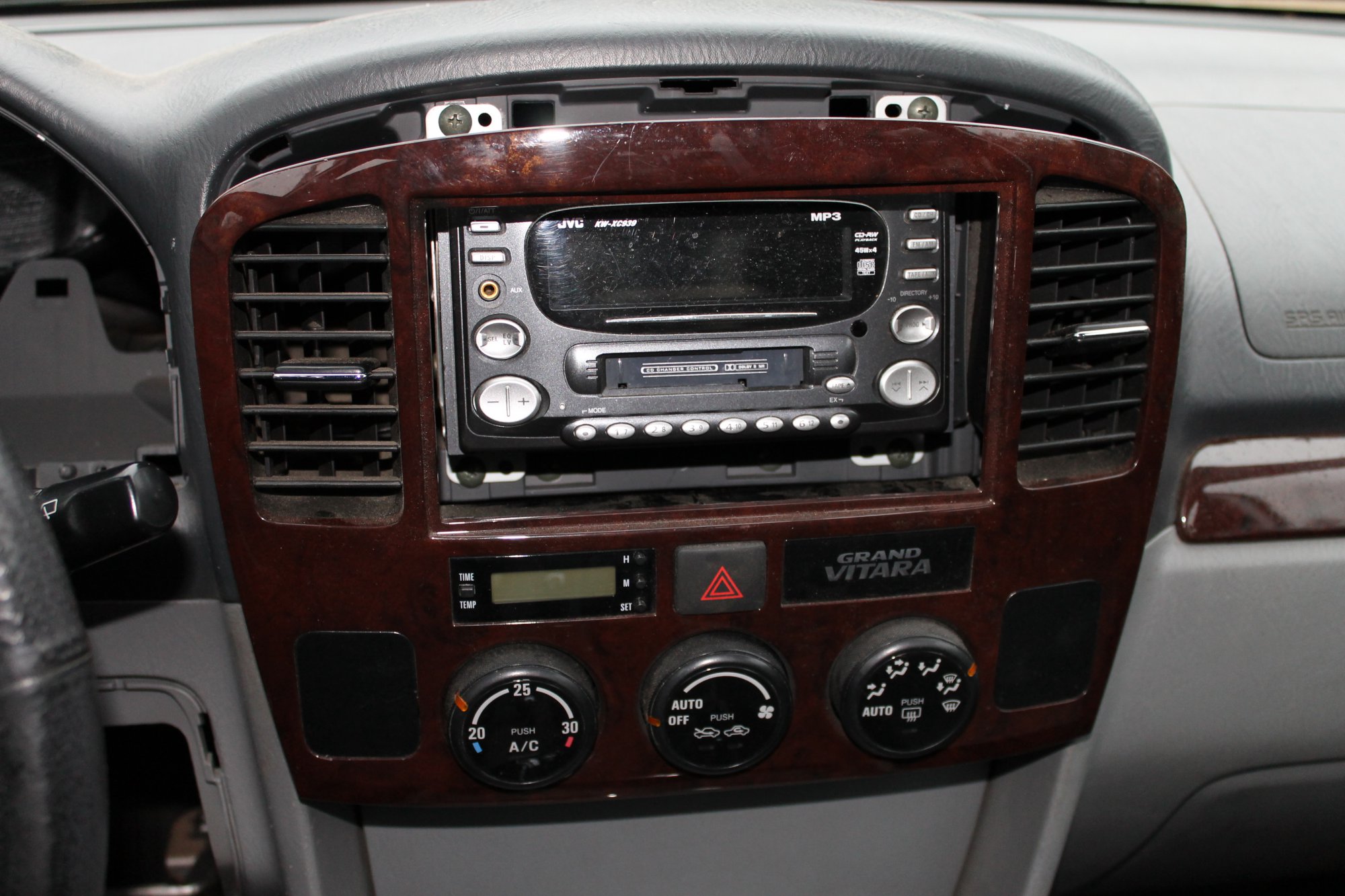

    Погорели провода в жгуте рядом с лобовым стеклом. Придётся снять переднюю панель, но не пойму как снять панель с блоком управления отопителем? Вроде отстегнулась от корпуса, но как вынуть штекера из гнёзд? Фото прилагаю. Да, и ещё вопросик. Как снять накладки на рычагах управления КПП и раздаткой?


    Вложения:

    • IMG_5933.JPG
    • IMG_5931.JPG
  2. Загрузка...


  3. перчик
    Оффлайн

    перчик

    Регистрация:
    1 мар 2012
    Сообщения:
    96
    Баллы:
    48
    Адрес:
    Нижний Новгород
    Ручка КПП отручивается, ручку раздатки переведите в режим пониженная передача и увидите сзади самой ручки в нижней части винтик под крестовую отвертку.

    Игорь69rus нравится это.
  4. Александр163
    Оффлайн

    Александр163

    Регистрация:
    19 окт 2012
    Сообщения:
    28
    Баллы:
    21
    Адрес:
    Самара
    Все же спрошу.А Вы два винтика внизу этой панели открутили?Когда первый раз снимал тоже возникли трудности.Не бойтесь приложить не много сил и правую часть панели заводите в сторону руля.Полностью она не вылезет,но руку просунуть места хватит.

    Игорь69rus нравится это.
  5. Игорь69rus
    Оффлайн

    Игорь69rus

    Регистрация:
    8 янв 2014
    Сообщения:
    12
    Баллы:
    1
    Конечно два винта открутил. На снимке видно, что она висит на проводах. Я так понял, там штекера надо отсоединить от блока управления отопителем?

  6. Александр163
    Оффлайн

    Александр163

    Регистрация:
    19 окт 2012
    Сообщения:
    28
    Баллы:
    21
    Адрес:
    Самара

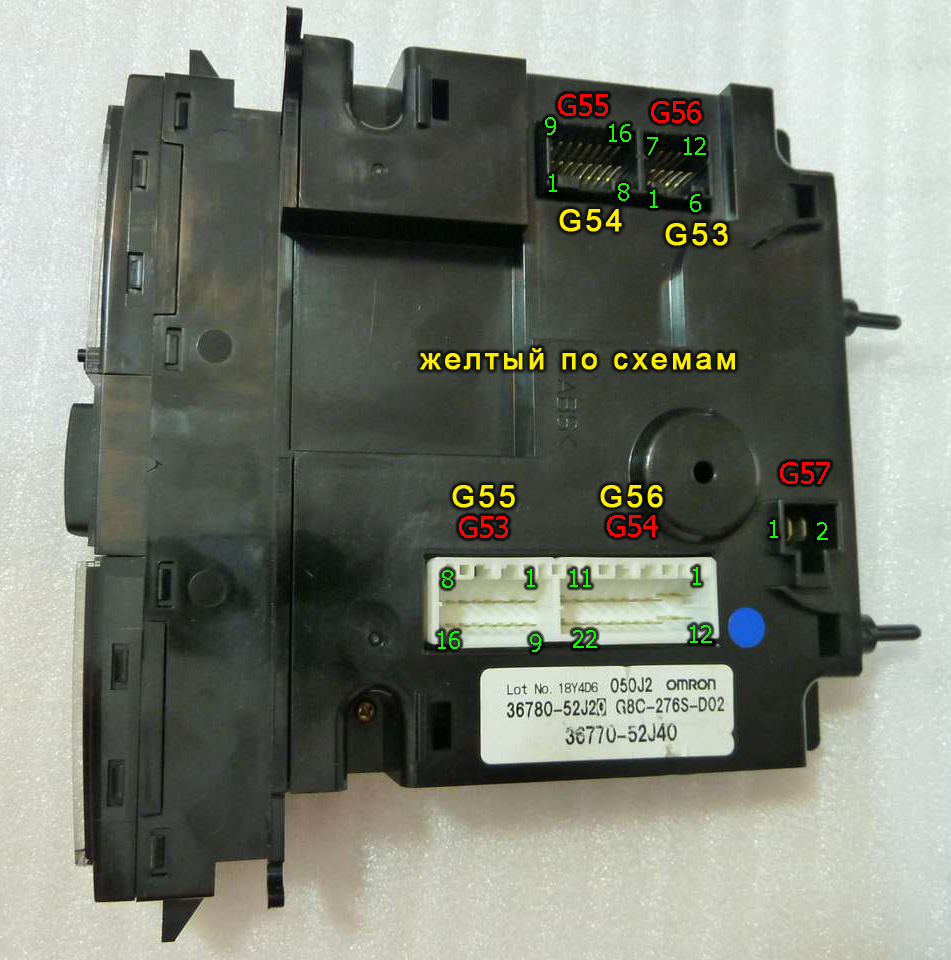

    да всего там 5 штекеров.вот так они расположены.


    Вложения:

    • 0_88e57_2bbe9f5b_orig.jpg
    Игорь69rus нравится это.
  7. Игорь69rus
    Оффлайн

    Игорь69rus

    Регистрация:
    8 янв 2014
    Сообщения:
    12
    Баллы:
    1
    Понятно. Там ещё снизу на блоке крышка стоит, я так понял она на четырёх защёлках держится? Придётся её снять, а затем штекера вынуть. Я правильно понял?

  8. Александр163
    Оффлайн

    Александр163

    Регистрация:
    19 окт 2012
    Сообщения:
    28
    Баллы:
    21
    Адрес:
    Самара
    Если честно то не пойму про какую крышку Вы говорите.На фото которое я дал нет только самой панели но она держится на винтах.

    Игорь69rus нравится это.
  9. Александр163
    Оффлайн

    Александр163

    Регистрация:
    19 окт 2012
    Сообщения:
    28
    Баллы:
    21
    Адрес:
    Самара

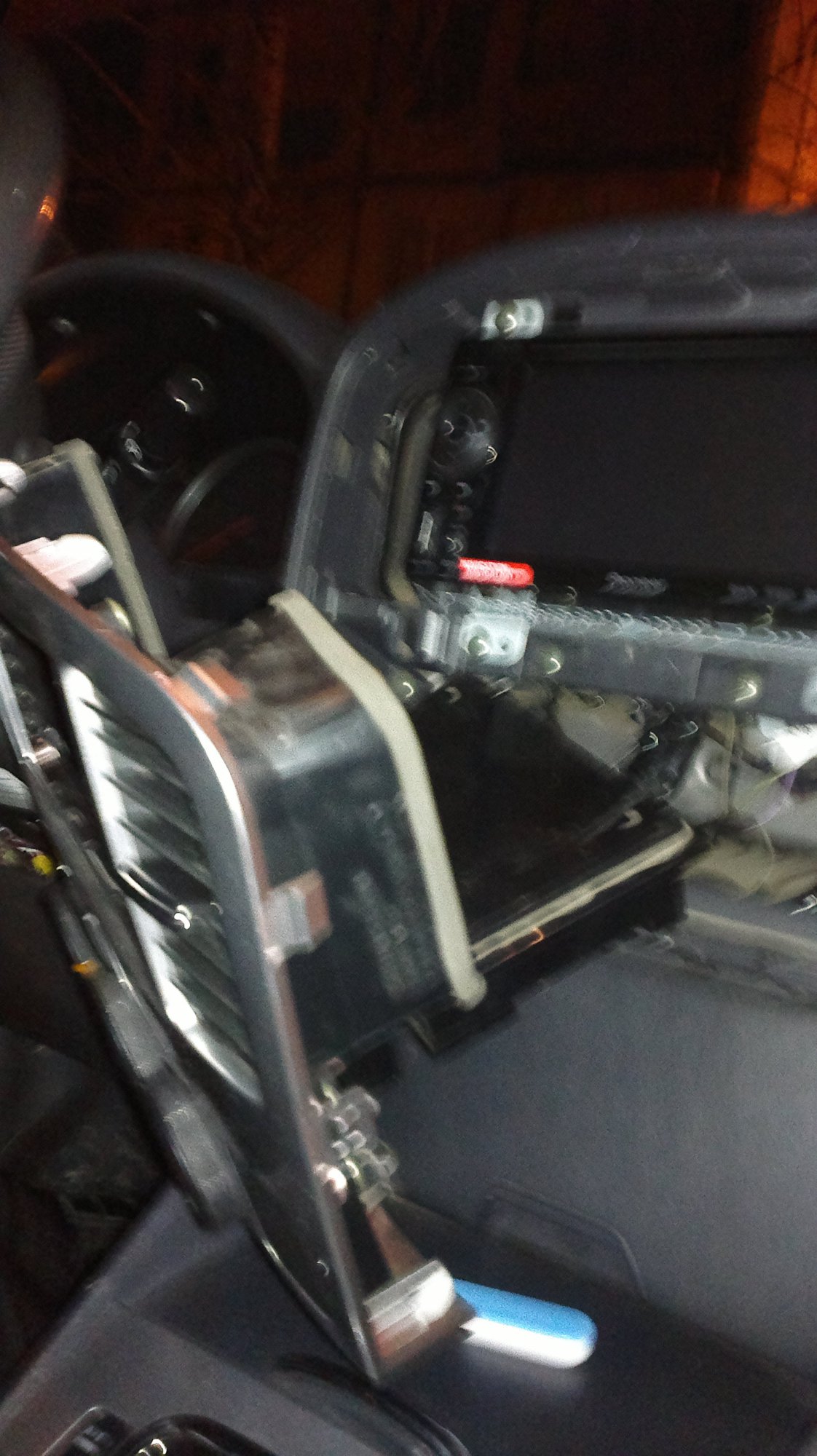

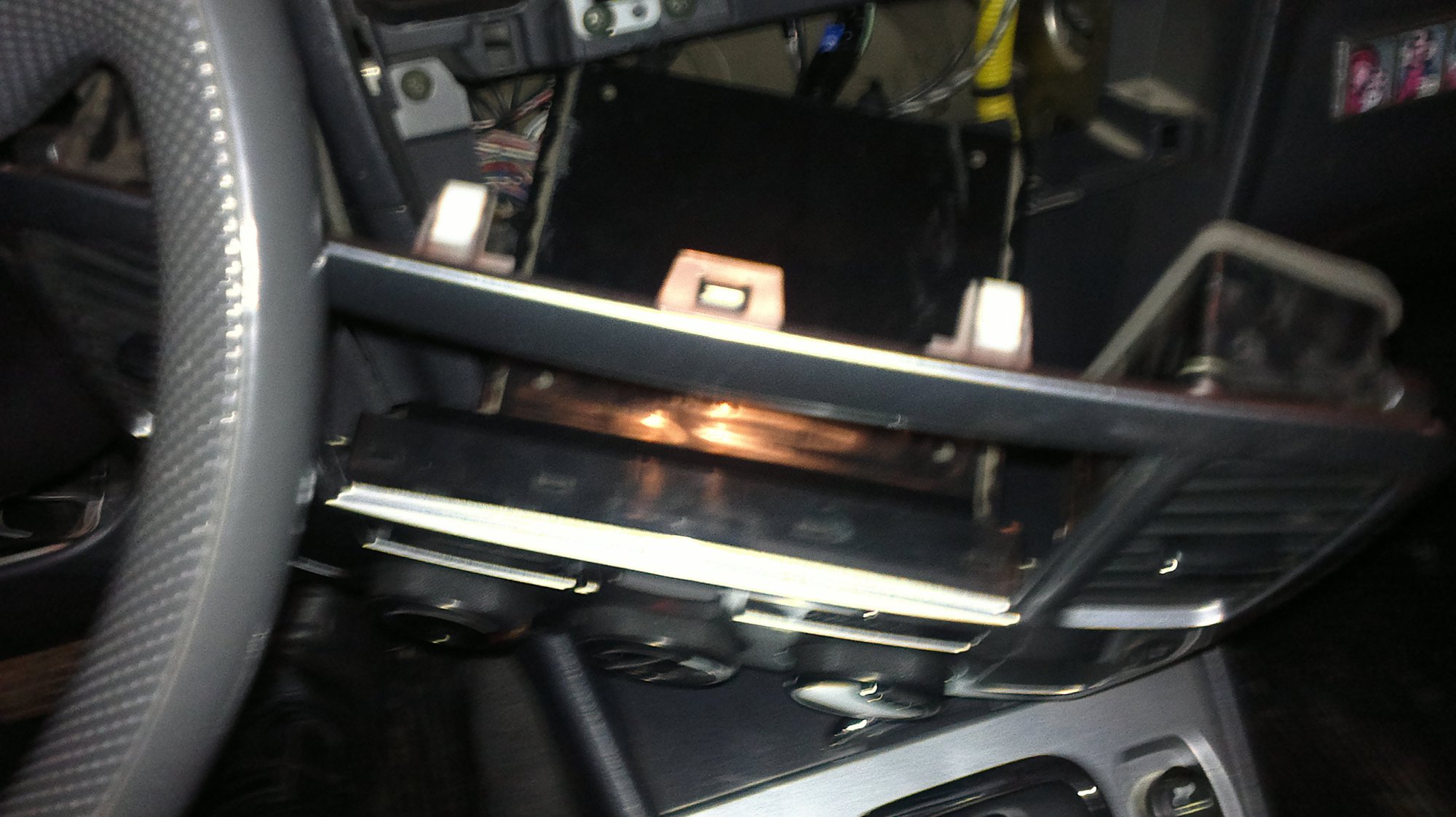

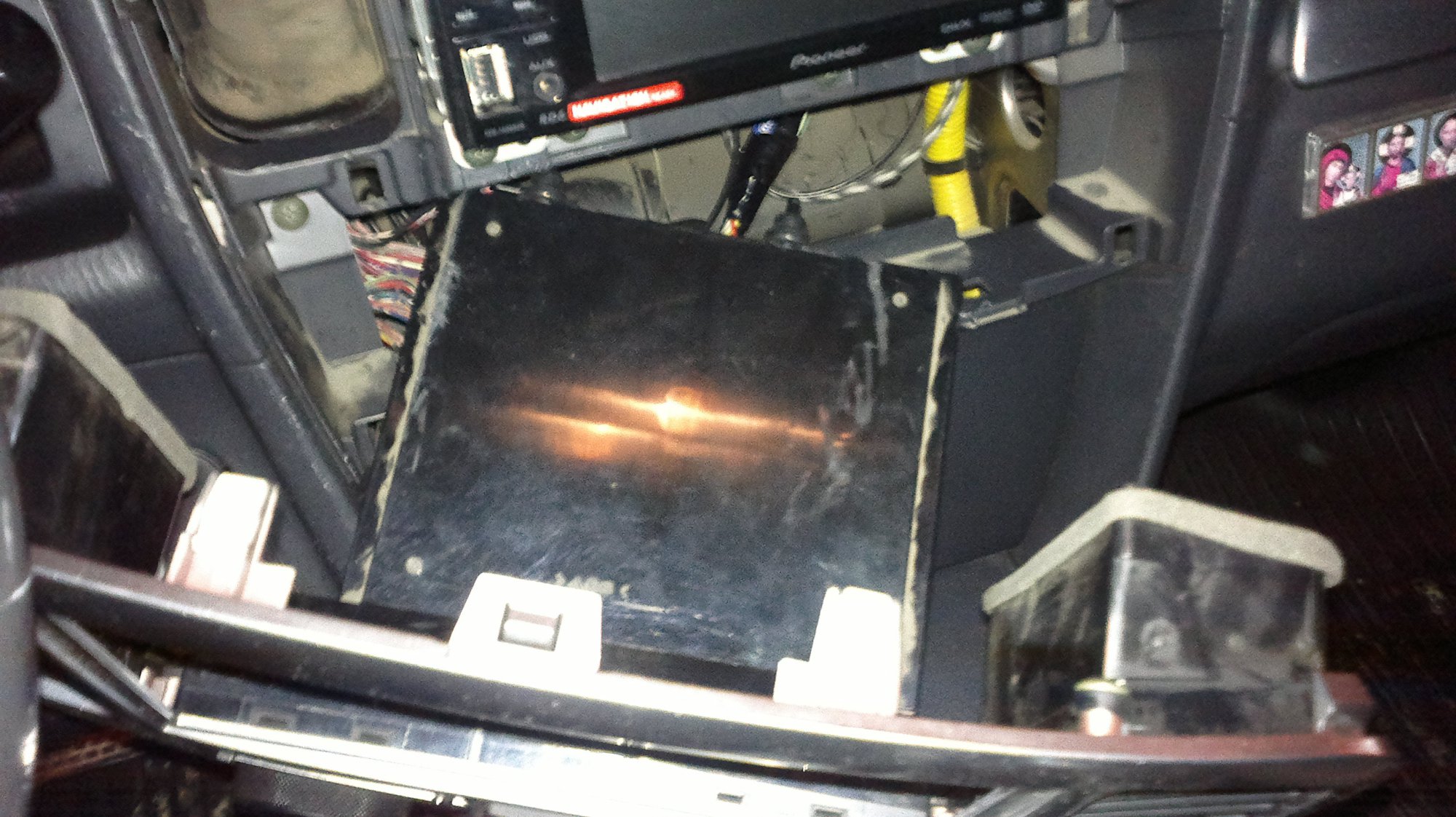

    Вот настолько могу вынуть блок.Качество плохое но смысл я думаю понятен.


    Вложения:

    • 2014-01-09-053.jpg
    • 2014-01-09-058.jpg
    • 2014-01-09-060.jpg
    Игорь69rus нравится это.
  10. Игорь69rus
    Оффлайн

    Игорь69rus

    Регистрация:
    8 янв 2014
    Сообщения:
    12
    Баллы:
    1
    Там снизу блока стоит пластмассовая крышка на защёлках. Она закрывает штекерные соединения. Но крышку снял, и панель выдвинулась в салон как на Вашем фото. Спасибо за помощь!!!

  11. Ptizelov
    Оффлайн

    Ptizelov

    Регистрация:
    27 апр 2011
    Сообщения:
    2.557
    Баллы:
    301
    Адрес:
    Москва ЗАО
    Так надо бы чуть правее номера его поста кликнуть . ;)

    Игорь69rus нравится это.
