Стайлинг приборки: шрифт, знаки, индикация передачи, БК

Тема в разделе "Suzuki Jimny / Гражданский тюнинг", создана пользователем kiselev-foto, 18 янв 2015.

  1. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Сижу, допиливаю плату с датчиками передачи... Мультитроникс раздербанен, ждет своей участи...
    001_____(001 из 001)-3.jpg - просто другой шрифт
    000011111.jpg - + индикация передачи
    001_____(001 из 001)-325.jpg - + БК 1031gl

    Добавлены сигнальные индикаторы "габариты", "ПТФ", "ЗПТФ", "ближний"

    Макеты чуть допилю и закину в контору на печать (когда работал на автозаводе - там заказывали опытные шкалы)
    Осталось найти панель на опыты, чтобы своя осталась нетронутой - тк пилить световод + немного пластик ))

    gustav096 и abcom нравится это.
  2. Загрузка...

    Похожие темы - Стайлинг приборки шрифт
    1. Rastvoritel
      Ответов:
      0
      Просмотров:
      233
    2. slava239
      Ответов:
      2
      Просмотров:
      708
    3. De-Factus
      Ответов:
      1
      Просмотров:
      120
    4. Tiggi
      Ответов:
      2
      Просмотров:
      584
    5. saenko
      Ответов:
      21
      Просмотров:
      4.970
    6. SergeyPerm
      Ответов:
      0
      Просмотров:
      113

  3. Тайга
    Оффлайн

    Тайга

    Регистрация:
    30 июл 2012
    Сообщения:
    99
    Баллы:
    58
    Адрес:
    Регион 42
    В магазинах радиодеталей продается малюсенький цифровой вольтметр (размер 2,3 х 1,4 х 1 см.). Измеряет напряжение от 3-х до 30 Вольт. Питается от измеряемого напряжения, т.е. всего два проводка. Показывает напряжение до 30 Вольт и десятые доли. http://ru.aliexpress.com/item/Porta...Light-LED-Panel-Voltage-Meter/1835215453.html
    Вот если бы его разместить на приборной панели вместо индикатора зарядки аккумулятора.
    - Вставил и повернул ключ - загораются все индикаторы и вольтметр показывает исходное напряжение аккумулятора.
    - Включаешь стартер - при работе стартера напряжение на аккумуляторе падает и вольтметр покажет до скольки вольт.
    - Машина завелась - все индикаторы гаснут - красота.
    Интересно было бы чтобы вольтметр показал и напряжение в бортовой сети при работающем двигателе. Но на ходу это может мешать.
    Как такая идея?

  4. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир

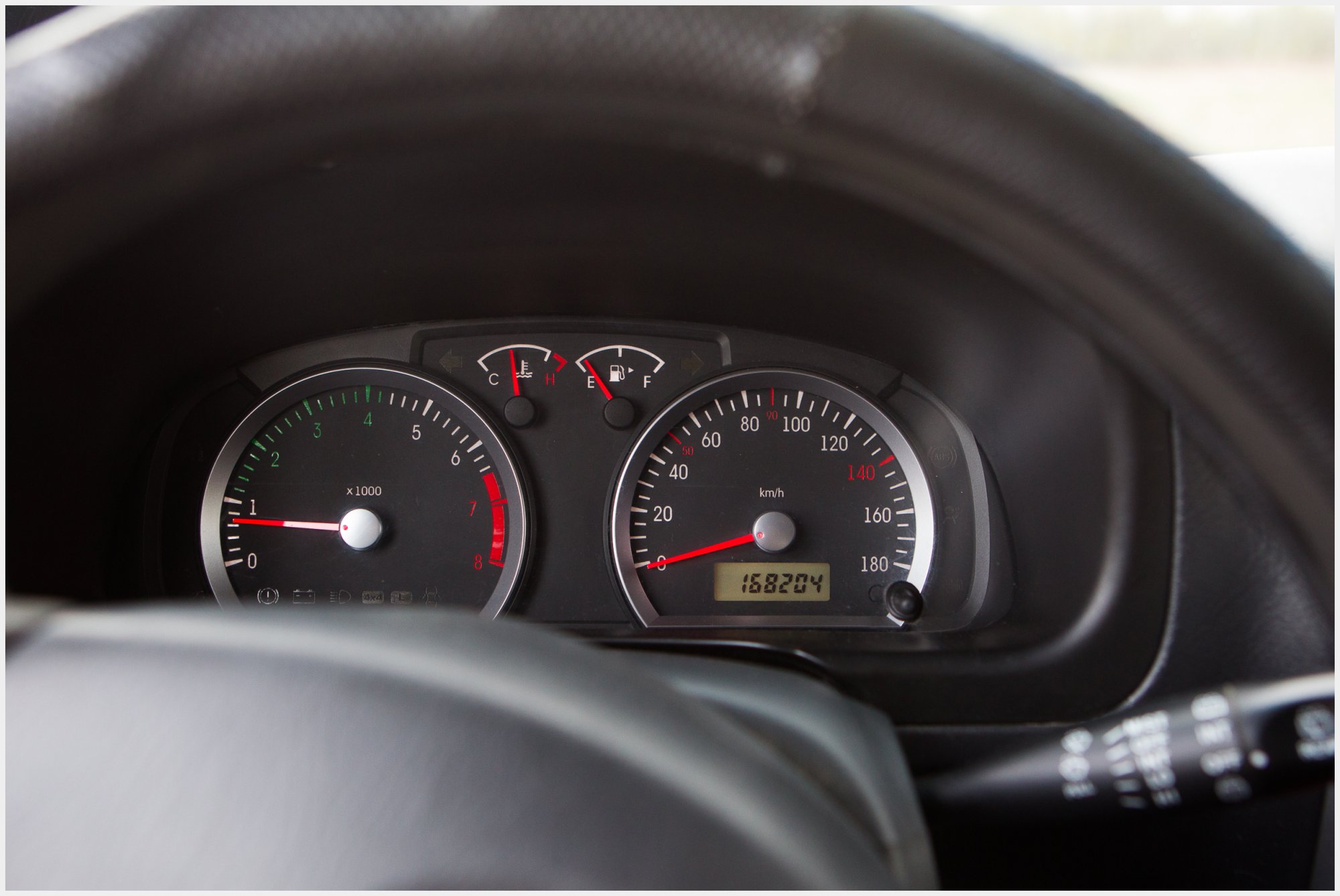

    Пока такой вариант )
    Следующий будет с мультитрониксом ) 016_____(016 из 016).jpg

    gustav096 нравится это.
  5. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.883
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    C мультом очень козырно! И мечта - чтоб показывал положение ручки КПП!
    А вот 4х4 и L нифига не красиво, прям выбиваются из остальной гармонии! Всётки лучше как в стоково варианте, колёсики и просто 4L. Ну оно так будет красивее ))) На мой взгляд, конечно )))
    А так ваще, очень нравится! А это сильно затратно?

  6. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Интеграция Мульта типа 1031 в приборку - 2000 р, ибо пилить и паять много ) ну и мульт с приборной на неделю ))
    Просто шкала - 1000 р

    Приборка с индикации ей положения ручки Мкпп - 2000, ну и приборка на неделю. + самому блок придется ставить внутри пластикового тоннеля
    --- сообщения объединены, 2 май 2015 ---
    К июню допилю блок индикации кпп и Бк при кручу - выложу сюда

    abcom нравится это.
  7. Тайга
    Оффлайн

    Тайга

    Регистрация:
    30 июл 2012
    Сообщения:
    99
    Баллы:
    58
    Адрес:
    Регион 42
    А индикатор "низкого уровня топлива - пора на заправку" можно соединить со стрелочным индикатором запаса топлива. А то он (индикатор "пора на заправку") внизу в углу, не всегда сразу и заметишь. А на уровень топлива часто поглядываю, да и место освободится.

  8. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.883
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Кстати да, лампочка в конце шкалы это кошерно! На фиатах так раньше було, очено гармонично!
    Тайга +100500! )))

  9. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    можно )
    --- сообщения объединены, 2 май 2015 ---
    Кидайте все пожелания - на досуге нарисую общего франкенштейна ))

    abcom нравится это.
  10. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.883
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Скажи, а когда всё выключено, ну или как обычно, выключенные диоды когда не горят, значки соответственные исчезает? Или видны, но просто не светятся? И вообще как всё выглядит? Не колхоз? Реально фирменно?
    И ещё, лично мне, хочется чтоб риски и цифры в точности как стоковые остались, и без их цветнения.
    А ты уже придумал как определять какая передача включена на ручке?

  11. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    Сигнальные лампы почти не заметны когда не горят. А про шрифт - меня как раз заводские и бесили ))
    --- сообщения объединены, 4 май 2015 ---
    Индикация передачи - микроконтроллер и магнитные датчики на плате около рычага селектора

  12. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.883
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Ну вот это обычное дело, вкус дело специфическое )))
    Надеюсь не на столько выбесили, что мне откажешься делать стокоый? ))))
    Сразу на меня делай экземпляр, мне это очень нравится )))

    ================
    Что-то мульт туда ставить, подумал, не стоит, он,бедняжка, вдруг загнётся или ещё что, потом выковыривай его оттель )))
    Вот часы бы не плохо туда запустить.

    Последнее редактирование: 4 май 2015
  13. dikavat
    Оффлайн

    dikavat

    Регистрация:
    23 июн 2015
    Сообщения:
    60
    Баллы:
    24
    На всех последних машинах подсветка приборки загоралась вместе с зажиганием. На всех, кроме джимни. Ну и сделал. Включил зажигание, подсветка загорелась. Сложного ничего. Надо разрезать красно-желтый провод на голубом разъеме, конец в косу заглушить, а обрубок из разъема удлинить и повесить в параллель с черно-не-помню-каким на зеленом разъеме, на котором +12 появляется с включением зажигания. Тестером находится за 1 минуту.

    Zarudnew и LaCrema нравится это.
  14. Тайга
    Оффлайн

    Тайга

    Регистрация:
    30 июл 2012
    Сообщения:
    99
    Баллы:
    58
    Адрес:
    Регион 42
    Индикация передачи для машин с МКПП - никогда не было актуально, т.к. ориентируюсь по положению рычага. Но, наверное, это кому то очень нужно.

    А как на счет индикатора положения рулевого колеса. Много раз было актуально (в засадах и на узких горных пропках) сначала выправить руль и только потом трогаться.
    Если поставить стрелочный индикатор, типа индикатора уровня топлива или температуры охлаждающей жидкости. Поставить его на то место, где ты разместил индикаторы включенной передачи. Вместо красной стрелки нарисовать протектор колеса или что любо другое. Колеса стоят прямо - стрелка посередине, вращаешь колеса влево, вправо - соответственно отклоняется стрелка. Пишу и прям вижу как этот индикатор двигается, показывая положение передних колёс, при вращении баранки.

    Dmitr_ нравится это.
  15. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    В джимнике есть датчик положения рулевого колеса. Оцифровать его и вывести на линейную шкалу.

    Тайга нравится это.
  16. alexantu
    Оффлайн

    alexantu Турук-макто.

    Регистрация:
    20 июл 2006
    Сообщения:
    1.817
    Баллы:
    304
    Адрес:
    Москва Ново - Переделкино
    И где такой стоит, просвети, пожалуйста.

  17. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    На колонке рулевой - я так понял это он - похож на миниредуктор
    Вроде как при включении Пп смотрит положение руля
    --- сообщения объединены, 22 сен 2015 ---
    Хотя хз - но провода туда идут.
    На новых Джимах точно он есть - есть есп на них

  18. alexantu
    Оффлайн

    alexantu Турук-макто.

    Регистрация:
    20 июл 2006
    Сообщения:
    1.817
    Баллы:
    304
    Адрес:
    Москва Ново - Переделкино
    Шедеврально. "Туда"- это куда?
    С какого года добавили электронную проограмму динамической стабилизации курсовой устойчивости (ESP) в Джима?
    http://www.drive.ru/technic/2007/06/01/316349.html

    Последнее редактирование: 23 сен 2015
  19. kiselev-foto
    Оффлайн

    kiselev-foto

    Регистрация:
    20 фев 2013
    Сообщения:
    213
    Баллы:
    150
    Адрес:
    Владимир
    С 14 года

    alexantu нравится это.
  20. Тайга
    Оффлайн

    Тайга

    Регистрация:
    30 июл 2012
    Сообщения:
    99
    Баллы:
    58
    Адрес:
    Регион 42
    Отсюда вопросы:
    Возможно ли этот датчик привинтить на Jimny до 14-го года?
    Какой артикул этого датчика и его цена?

  21. Selivanoff
    Оффлайн

    Selivanoff

    Регистрация:
    30 июл 2013
    Сообщения:
    119
    Баллы:
    94
    Адрес:
    Мсква, Юго-Запад
    С 2014, но не для России. Там есть нечто, называемое ESC и заведующее курсовой устойчивостью
    --- сообщения объединены, 27 сен 2015 ---
    А есть где-нибудь в открытом доступе схемы-каталоги от этих новых джимни?

    alexantu нравится это.
  22. Иван33
    Оффлайн

    Иван33 Джимозависимый Премиум-аккаунт

    Регистрация:
    28 янв 2014
    Сообщения:
    1.974
    Баллы:
    273
    В инете врядли!

    alexantu нравится это.
  23. alexantu
    Оффлайн

    alexantu Турук-макто.

    Регистрация:
    20 июл 2006
    Сообщения:
    1.817
    Баллы:
    304
    Адрес:
    Москва Ново - Переделкино
    Я почему занудствую. Потому что "наличие датчиков" - не одно и то же "наличие электронной системы". Что ESP, что ESC - суть программы. Это программы, использующие переферийные датчики для сбора информации и исполнительные элементы, которые преобразуют определённые алгоритмы программ в воздействия на элементы автомобиля для каких то целей. Например, акселератор, выбор передачи в АКПП, воздействие на тормозную систему авто. Кроме того, учитывает тип привода в каждом отдельном случае.
    Что- то я сильно сомневаюсь в наличие такой "продвинутой" системы в ... хоть и Сузуки, но ... Джимни.
    Ссылку можно на какую- либо офисиальную информацию.. Во-первых - интересно же, во-вторых - смотри п.1. :umnik: -

  24. Selivanoff
    Оффлайн

    Selivanoff

    Регистрация:
    30 июл 2013
    Сообщения:
    119
    Баллы:
    94
    Адрес:
    Мсква, Юго-Запад
    http://www.globalsuzuki.com/automobile/lineup/jimny/index.html
    тут пишут, что есть electronic stability control
    Подробностей про то, что это и как работает пока не нашел. Судя по картинкам на тех джимни оно отключается кнопкой, впихнутой рядом с кнопками противотуманок, а на приборке есть соответствующий индикатор
