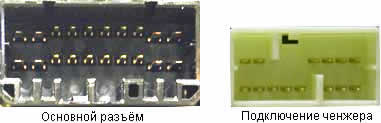

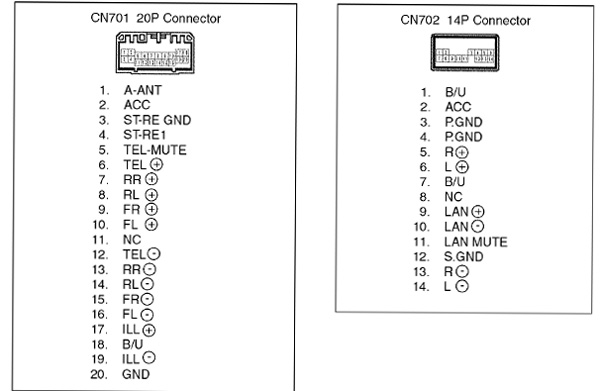

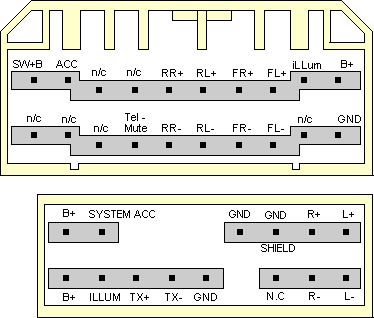

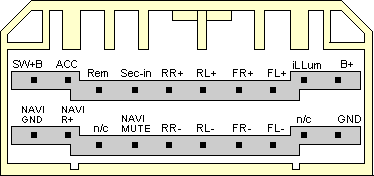

Распиновка магнитолы PACR06

Тема в разделе "Suzuki Grand Vitara III", создана пользователем HEAD, 13 мар 2012.

  1. HEAD

    Регистрация:
    17 окт 2009
    Сообщения:
    508
    Адрес:
    Москва ЦАО




    если не прав поправьте...


    взято здесь

    break1 и panoff нравится это.
