Встроенная автомагнитола американки

dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Я думал уже магнитола давно выдернута и работа кипит:) Тогда опять ИМХО:
Картинки нет, в разъеме магнитолы должны быть три провода под это дело:
18 пин - оранжевый (Кнопки “MODE”, “<” and “>” )
19 пин - пурпурный (общий)
20 пин - черный (Кнопки “MUTE”, “+” and “” )
При нажатии определенных кнопок будет следующее сопротивление между проводами:

Сопротивления между 19 и 20 проводом:
Все кнопки отжаты : 90 – 110 kОм
MUTE” кнопка нажата : 300 – 360 Ом
+” кнопка нажата : 900 – 1100 Ом
” кнопка нажата : 2900 – 3500 Ом

Сопротивления между 19 и 18 проводом:
Все кнопки отжаты : 90 – 110 kОм
MODE” кнопка нажата : 300 – 360 Ом
<” кнопка нажата : 900 – 1100 Ом
>” кнопка нажата : 2900 – 3500 Ом



woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
Я думал уже магнитола давно выдернута и работа кипит:) Тогда опять ИМХО:
Картинки нет, в разъеме магнитолы должны быть три провода под это дело:
18 пин - оранжевый (Кнопки “MODE”, “<” and “>” )
19 пин - пурпурный (общий)
20 пин - черный (Кнопки “MUTE”, “+” and “” )
При нажатии определенных кнопок будет следующее сопротивление между проводами:

Сопротивления между 19 и 20 проводом:
Все кнопки отжаты : 90 – 110 kОм
MUTE” кнопка нажата : 300 – 360 Ом
+” кнопка нажата : 900 – 1100 Ом
” кнопка нажата : 2900 – 3500 Ом

Сопротивления между 19 и 18 проводом:
Все кнопки отжаты : 90 – 110 kОм
MODE” кнопка нажата : 300 – 360 Ом
<” кнопка нажата : 900 – 1100 Ом
>” кнопка нажата : 2900 – 3500 Ом
Да яж говорю сейчас работа над цепью ГРМ кипит, а магнитола это так, рамка пока в багажнике валяется.
Так вот, вопроса два, если в магнитоле 2 контакта всего, и типа производитель выпускает адаптеры под все новые авто, естесна сузуки до 2005 года в этом списке нет, как то можно на эти два контакта пульт штатный звести?
Вопрос второй: Штатный саб, тот что под сиденьем у водителя,у него чего на том конце? два тюльпана? То есть обычное подключение на линейный выход?


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
У штатного саба со стороны магнитолы ничего нет, он на "высоких" проводах к задним динамикам висит, тупо в параллель.
А про два провода - на мануал к магнитоле бы глянуть...


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Посмотрел MPC-64ATW, там есть разъем SWC для подключения к штатным кнопкам на рулевом колесе, он трёхпроводной (А, В и общий). Думаю PROLOGY справится с кнопками на руле своими силами без дополнительных адаптеров.


woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
Посмотрел MPC-64ATW, там есть разъем SWC для подключения к штатным кнопкам на рулевом колесе, он трёхпроводной (А, В и общий). Думаю PROLOGY справится с кнопками на руле своими силами без дополнительных адаптеров.
Prology да, но я сейчас решил посмотреть два более бюджетных варианта ибо вообщем то нужно токо управление с пульта и bluetooth: SONY WX-GT90BTE и KENWOOD DPX405BT, второй отмел так как он не имеет выхода на усилок, но учитывая сказанное выше ( что он паралелится к тылам) это не важно, остается только пульт...



dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
А вот для этих зверьков уже нужен адаптер резистивных кнопок, они сами не обучаются.


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Адаптеры резестивных кнопок для конкретного авто просто "заточены" под определенное количество кнопок и конкретное сопротивление(напряжение) их нажатия. Ищите универсальный адаптер резистивных кнопок. Вы же не думаете, что Prology единственная делает обучаемые(программируемые) адаптеры:)


woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
а как этот адаптер вообще искать то, я даже не знаю с какого конца подступиться....


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Как обычно. Что то типа этого например.Ну или можно на рынок (в магазин) сходить, туда, где автомагнитолами барыжат, наверняка помогут. С головным устройством определитесь толькоТолько при подключении потом эти проводочки прозвонить-проверить бы надо на соответствие, а то я по мурзилке писал, а там косяков видимо-невидимо, принцип то точно правильный, а вот по цветам и пинам могут быть несоответствия.





woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
То есть если правильно вас понял, можно любую магнитолу подразумевающую управления с руля подключить к рулевому пульту старой витары? Был бы нормальный электрик под рукой?


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Более того, можно подключить даже те магнитолы, которые не подразумевают управление с руля, но имеют инфракрасный ПДУ ("лентяйку").


woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
Более того, можно подключить даже те магнитолы, которые не подразумевают управление с руля, но имеют инфракрасный ПДУ ("лентяйку").
Значит нужно просто выбрать сам аппарат и капать на мозг мастеру....


woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
Итак, магнитола установлена.
Куплена и установлена рамка от европейки.
Магнитола - Sony gt90bte, понравилась по дизайну и по функционалу.
Звук на 4- со штатными колонками, радио ловит на 5, флэшка удобна на 5, блютуз огорчил, конектиться легко, разговаривать удобно все слышно и меня слышно, но музыку по блютуз - гамно.
Штатные кнопки на руле подцепились без проблем с помощью адаптера PNB-01UN (SWI-X1).
Магнитола вошла в штатные крепления, чуть выпирает морда, есть зазоры по кругу, нужна декоративная рамка. Буду искать.


woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
Созрел вопрос по динамикам:
Задние, те что в крыше у пятидверки - как их менять? снимать полностью обшивку крыши? есть у кого опыт?




dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Опыт противоречивый, у кого как. Грили держатся только на обшивке, после их снятия можно снимать динамики. Проблема в способе фиксации грилей - у кого то они просто на Г-образных держателях(достаточно немного потянуть вниз и повернуть), а у кого то ещё и приклепаны. Обшивку легко повредить при снятии грилей, одеть потом аккуратно грили тоже проблематично. Поэтому настоятельно советую вынуть три клопа по задней кромке обшивки и с фонариком посмотреть на крепление именно Ваших грилей изнутри отогнув немного край обшивки.


woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
Ясно. Буду смотреть. Я так понимаю что все 4 динамика одинаковые? Типоразмер: 16 см (6 дюймов)?
Какая максимальная глубина установки?


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
У меня все 4 были одинаковые, глубину установки не помню, какие ставил - тоже не помню. Помню не садились они по посадочному диаметру, так я под них кольца по сантиметру толщиной вырезал и всё влезло...


woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
У меня все 4 были одинаковые, глубину установки не помню, какие ставил - тоже не помню. Помню не садились они по посадочному диаметру, так я под них кольца по сантиметру толщиной вырезал и всё влезло...
Да шире или уже это как раз не проблема, главное чтобы по глубине вошли...


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Да туда ИМХО особо вычурные динамики и нет смысла ставить - конструкция неудачная и объема нет. Ну или пускаться во все тяжкие и лепить нормальный подиум.






woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
Да туда ИМХО особо вычурные динамики и нет смысла ставить - конструкция неудачная и объема нет. Ну или пускаться во все тяжкие и лепить нормальный подиум.
Ну и супру за 500р тоже туда ставить не надо, вот такие думаю: http://www.citilink.ru/catalog/car_electronics/car_sound/car_speakers/784862/, и шумку сделать в двери заодно.


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Ну тут уже я не советчик, по этому поводу ждите комментариев от людей, которые разбираются в автозвуке, Ptizelovа например...


dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Ну простите меня бестолкового, вечно у меня всё так - всё по быстрому и "на коленке", разобрал, сделал, собрал, забыл. А про то, что это кому то ещё понадобиться может и надо фотки сделать да ходы записать - не думаю:banghead:


woisiom

Наш человек
17 Июль 2013
140
7
0
Москва
Езжу на ...
SGV 5D 2004 V6 2.5L (USA)
Ну простите меня бестолкового, вечно у меня всё так - всё по быстрому и "на коленке", разобрал, сделал, собрал, забыл. А про то, что это кому то ещё понадобиться может и надо фотки сделать да ходы записать - не думаю:banghead:
Да ну что вы ей богу.
Просто найти прям так мол и так не могу, либо все пишут я мол вкрутил то-то собрал подиумы т.д. И вся инфа в основном по новым витарикам.
Просто переделкой не хочу заниматься, вставить прям в те же дырки чего, и все.;)



dimsert

Друг Сузуководов
30 Ноябрь 2008
1,407
310
0
СПб
Езжу на ...
SGV 2.5 АКПП 1999 USA
Прям в те же дырки совсем ерунда получится, если мне память не изменяет, то в штате задние динамики "дуют" под обшивку. Мне кажется эту дыру затыкать надо. Я, получается, приблизил проставкой диффузоры динамиков к грилям, а что бы пластик гриля не касался динамиков наклеил на динамики кольца с какой то пеноерунды типа поролона. Тоже ерунда конечно, но душу греет:)


9269217005

Проходил мимо
3 Март 2017
2
8
0
50
Езжу на ...
сузуки гранд витара
Друзья! Как купить с рук магнитолу на гранд витара и как проверить, прежде, чем нести в сервис устанавливать? Помогите, пожалуйста, с ответом!!!


SeaGod

Редкий гость
3 Ноябрь 2015
7
8
0
45
Езжу на ...
SUZUKI GRAND VITARA XL-7 2004г
Знаю что можно найти рамку от европейки со стандартным квадратом под 2DIN и вставить что угодно, но возможно есть и другие решения?
а как найти рамку от европейки?
с квадратной рамкой и не очень дорогую

Последнее редактирование модератором:

WOLF9

Осваивающийся
29 Май 2011
17
7
0
31
Кашира
Езжу на ...
SUZUKI GRAND VITARA XL-7.2004г.в. 2.7V6
а как найти рамку от европейки?
с квадратной рамкой и не очень дорогую

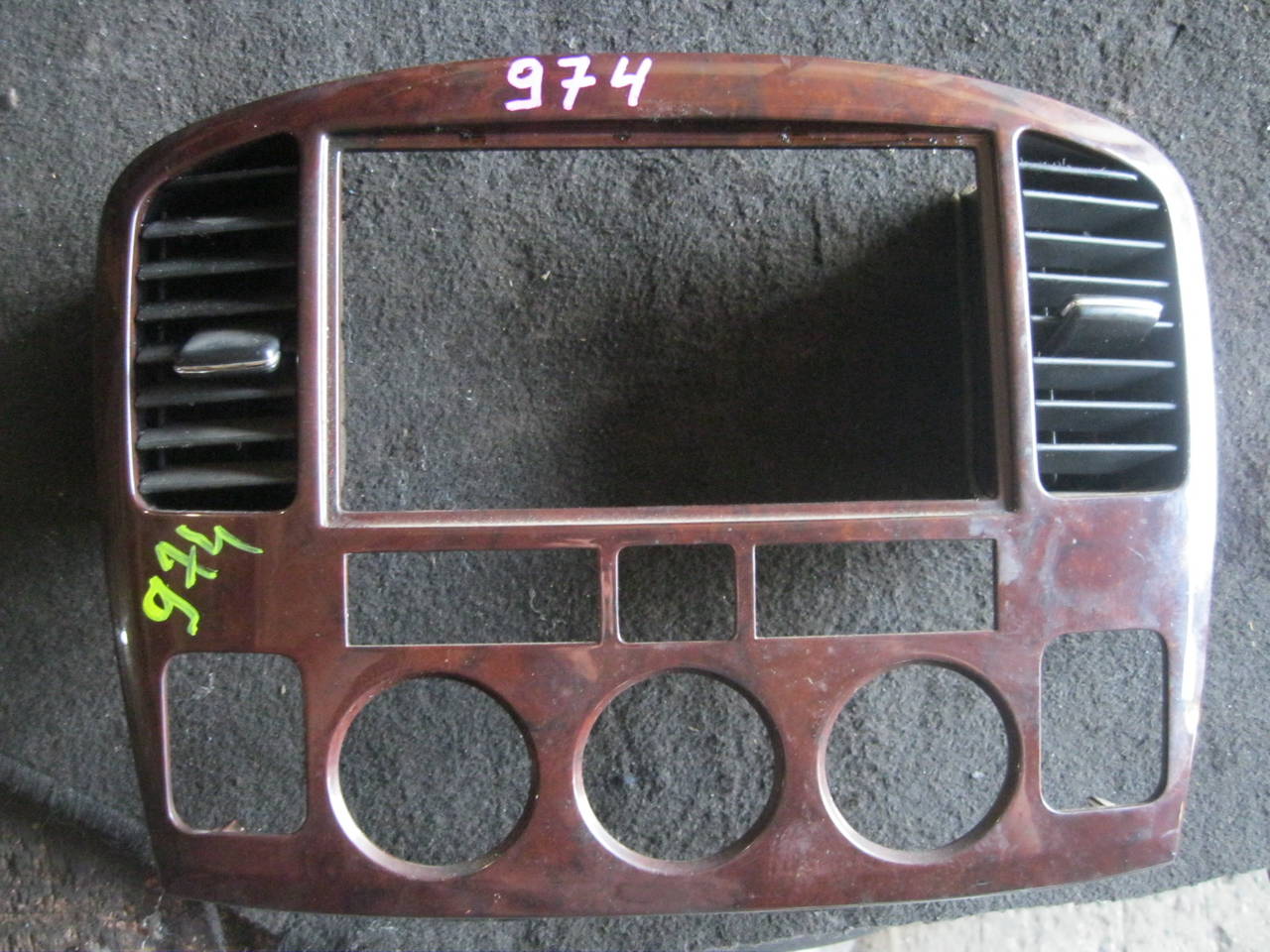

искал тоже консоль под дерево на 2DIN для SGV XL7 2004 года. нашел только на этом сайте http://baza.drom.ru/ в итоге с доставкой до московской области обошлось где то 2500 где-то.
