ELM-327

luciferus

Наш человек
29 Август 2012
115
72
0
37
Сибирь
Езжу на ...
Suzuki liana 2006
Добрый день. Хочу рассказать о том как я лиану с ноутбуком дружил. Как вы догодались, не от хорошей жизни, а из-за нужды. Появились подозрения на датчики и захотел я продиагностировать лианку, везде говорят - от 700 р. Почитал форумы и решил приобрести сей девайс:

ELM-327 Забегая вперед напишу - Подошло все увидел у меня Liana 2006г. 107 л.с. 4wd седан.
Приобретал тут: elm327club.ru
Отзыв о магазине положительный, зашел на сайт выбрал, оформил, доставка Москва - Томск 250 р. итого 1250р., приехал за 4 дня.
О выборе, варианты, usb, bluetooth, wi-fi и так usb - не удобно шнурок может быть не длинный, а удлинять по опыту возможны потери... стоит он примерно 1000, wi-fi интересно но 2000 это дорого, выбрал bluetooth цена 1000 рублей, без проводов можно цеплять к планшету и буку (приятный сюрприз в комплекте положили блюпуп адаптер usb) и цена не кусачая, да купил вариант мини +90р., т.к. разъем сразу под педалькой на всякий случай дабы не задевать.
Почему в интернет-магазине, прежде всего стараюсь покупать в магазинах всю электронику т.к. компьютерщик и знаю сколько у нас ширпотреба китайского, даже приобретение в брендовых магазинах не гарантирует качество. Поэтому вариант с рук не подходит, а вещь на мой взгляд чистый нонейм и китай, а так можно "побадаться", тем более за 900р. с рук и 1000р. в магазине не вставая с рабочего места попивая кофе у себя в квартале.)
И так оплатил. Пришло через 4 дня, сразу 5 смс и звонок от транспортой, пришлось побегать поискать их офис, интересен тот факт, что на сайте с меня взяли 250р. за доставку, но в офисе сказали, что оплачивал отправитель и платит 305 зп доставку... 1250 - 350 = 900р. уже радует - блюпуп адаптер.

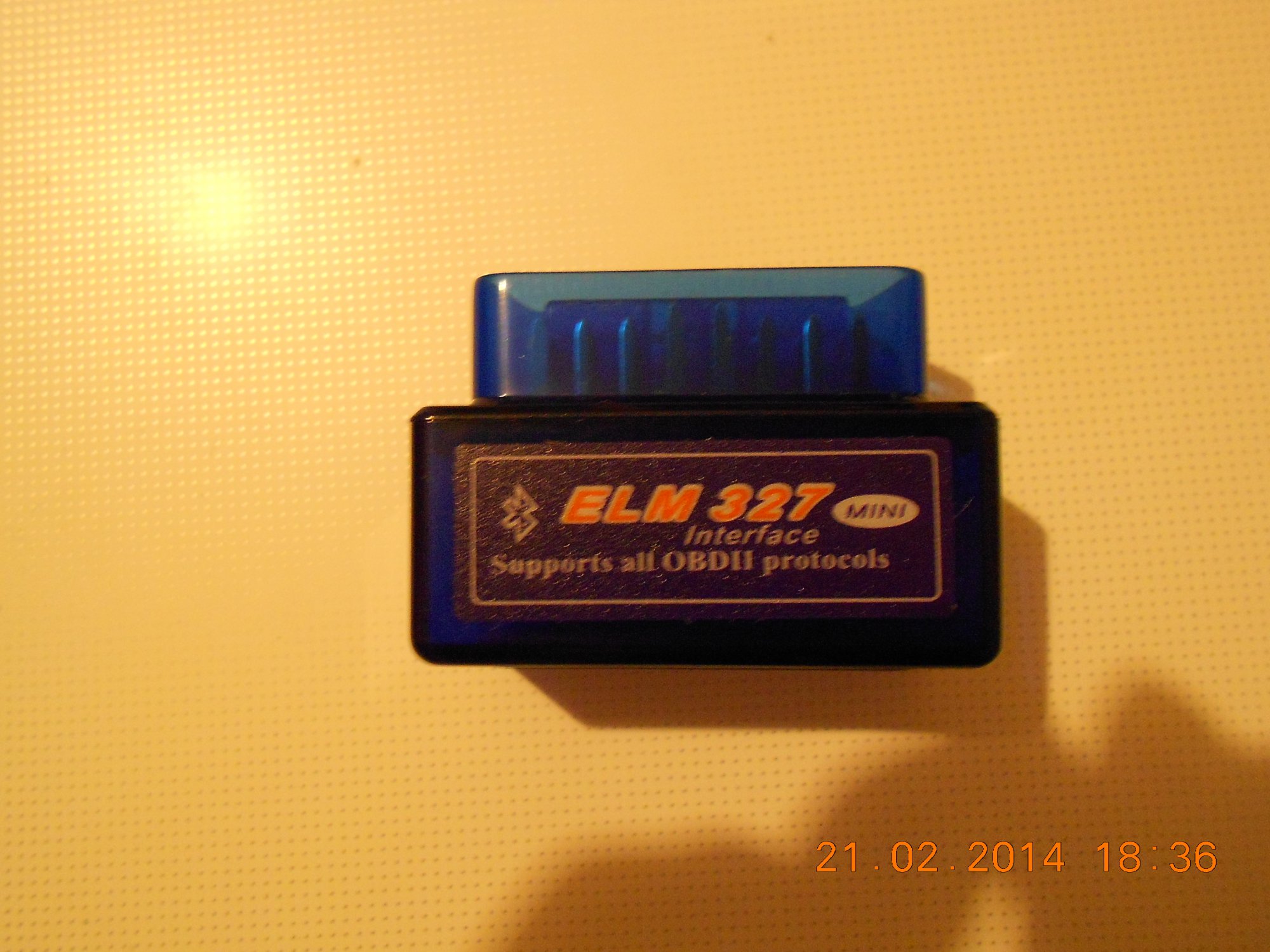

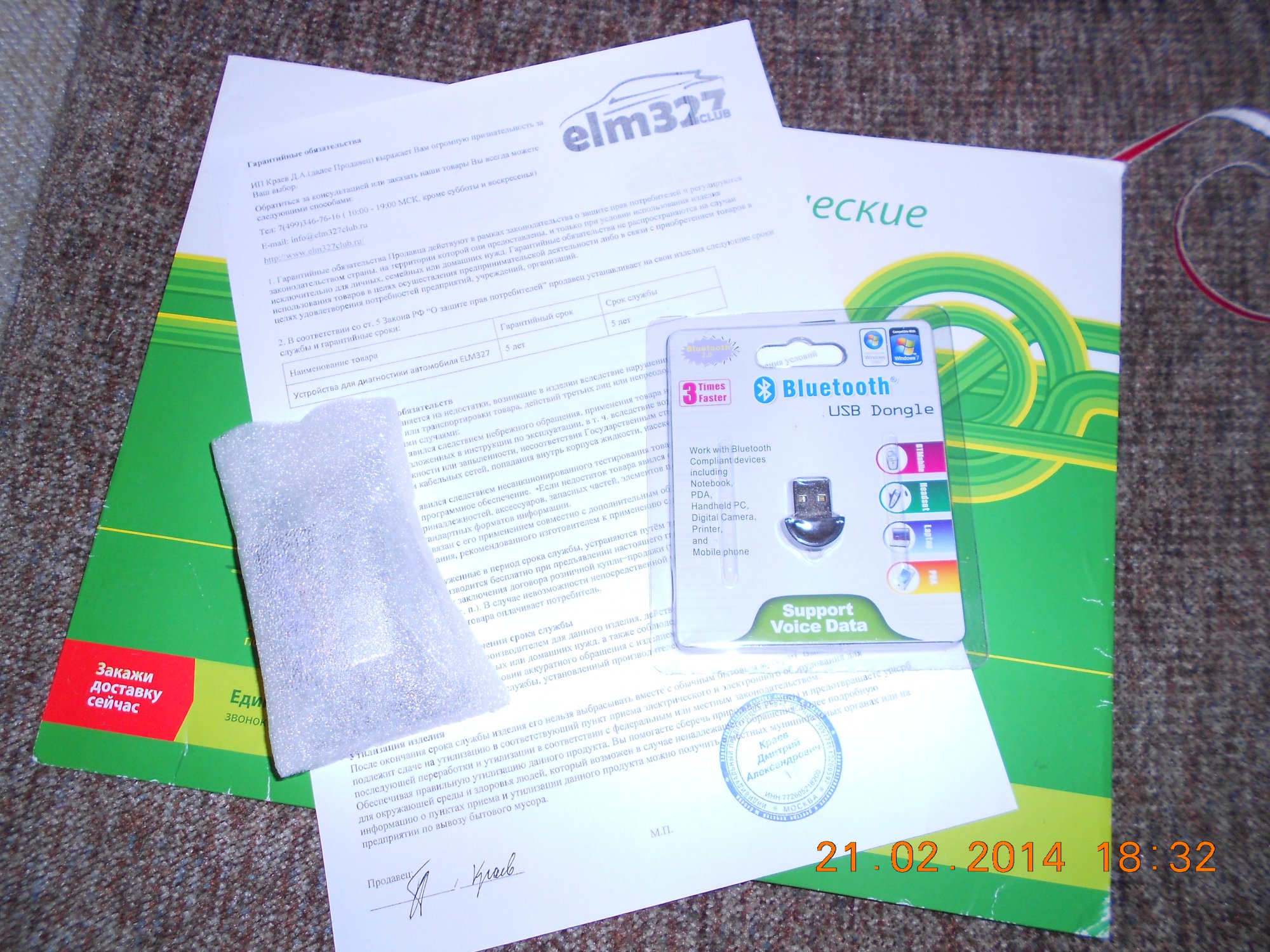

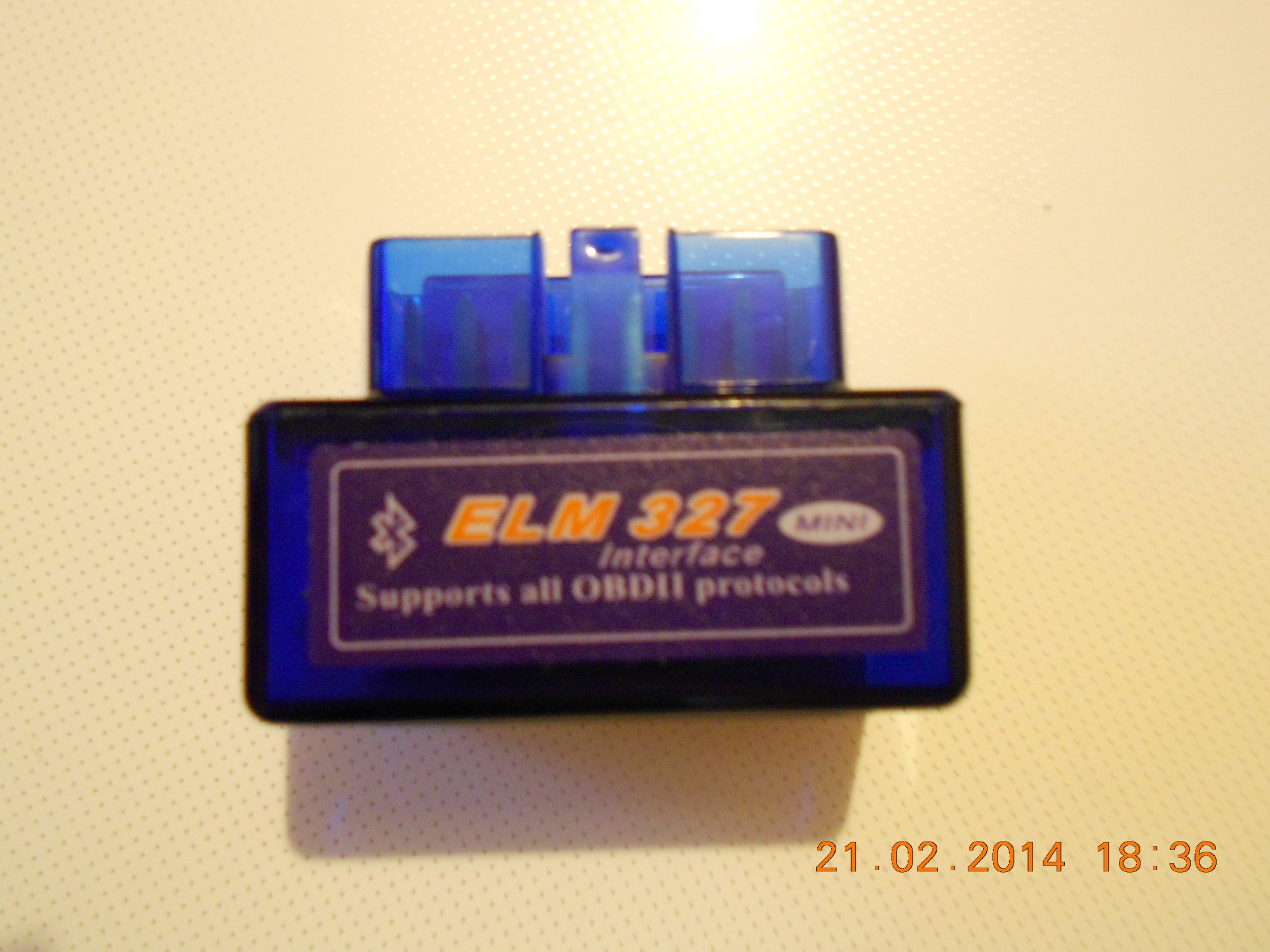

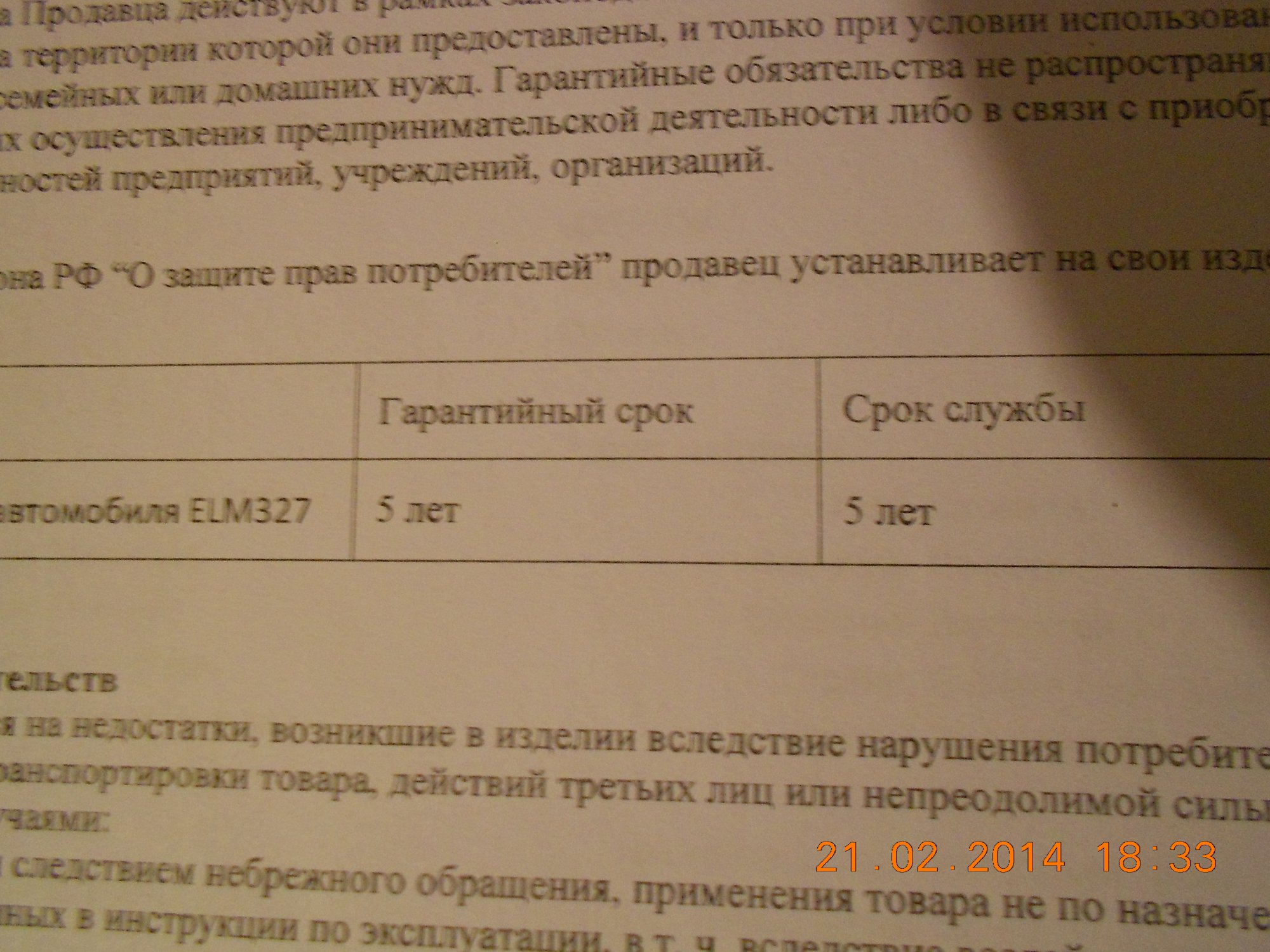

Забрал привез, разобрал конверт (фото ниже), Все формальности соблюдены, синие печати, заверяют о 5-ти летней гарантии.

Комплектация:
1. Документы.
2. Адаптер elm-327 в упаковке.

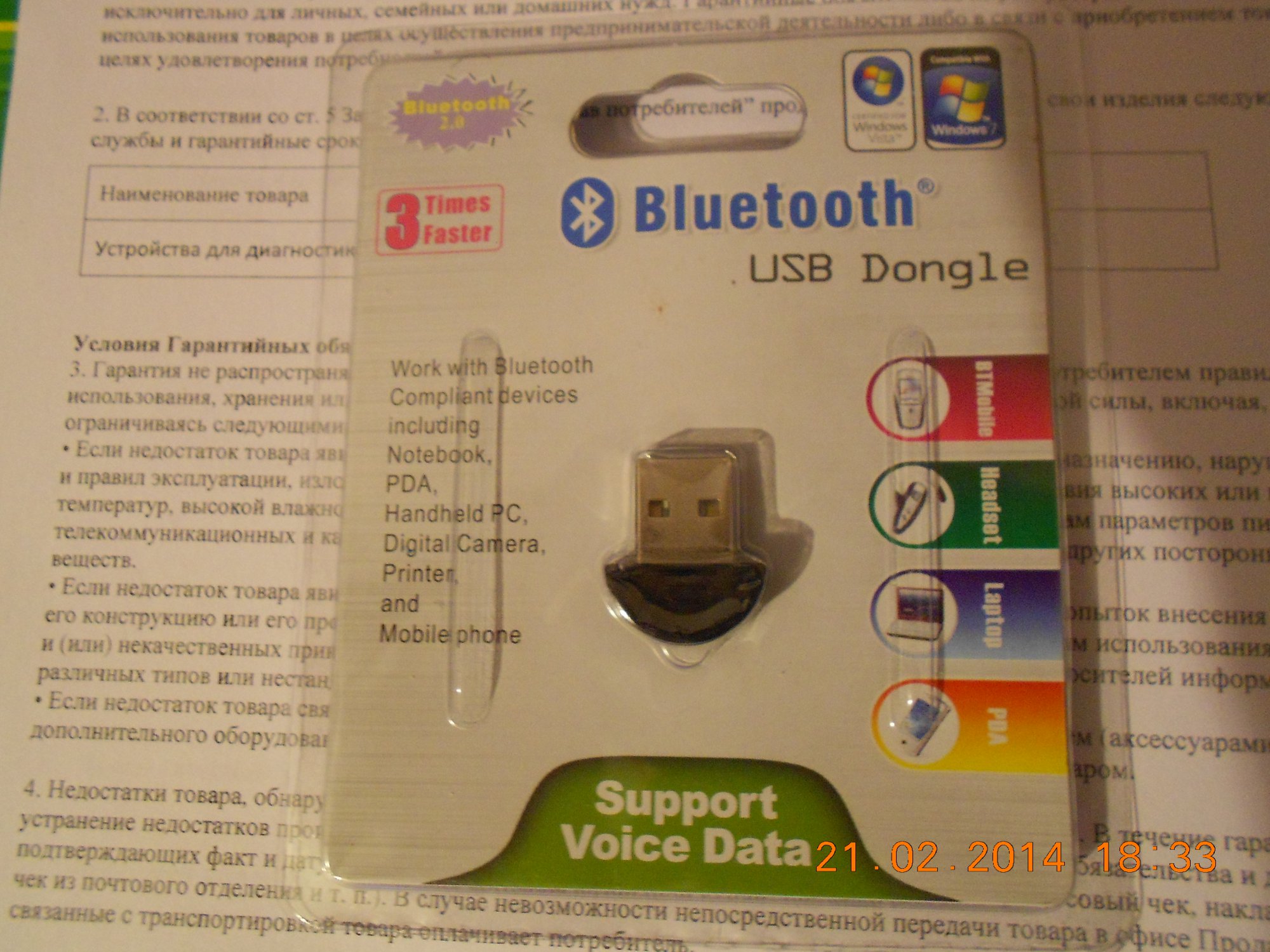

3. Bluetooth-usb адаптер.
4. Пакетик для лопанья пузырьков)

Диска с софтом не было, зато на сайте множество программ, в том числе и архивы с дисков отдельно для каждого устройства, рекомендую качать архивы дисков, т.к. там программы с крякоми.

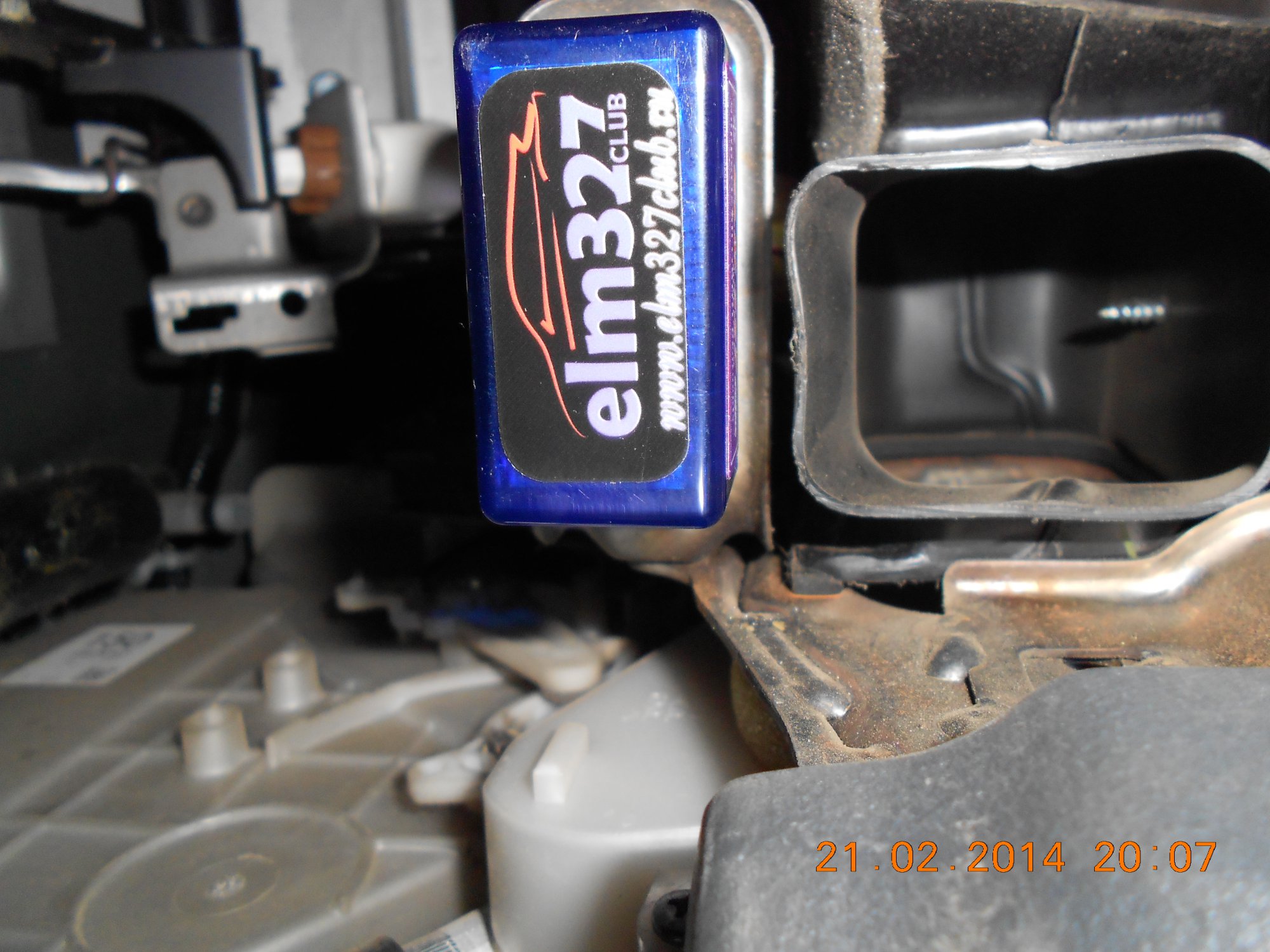

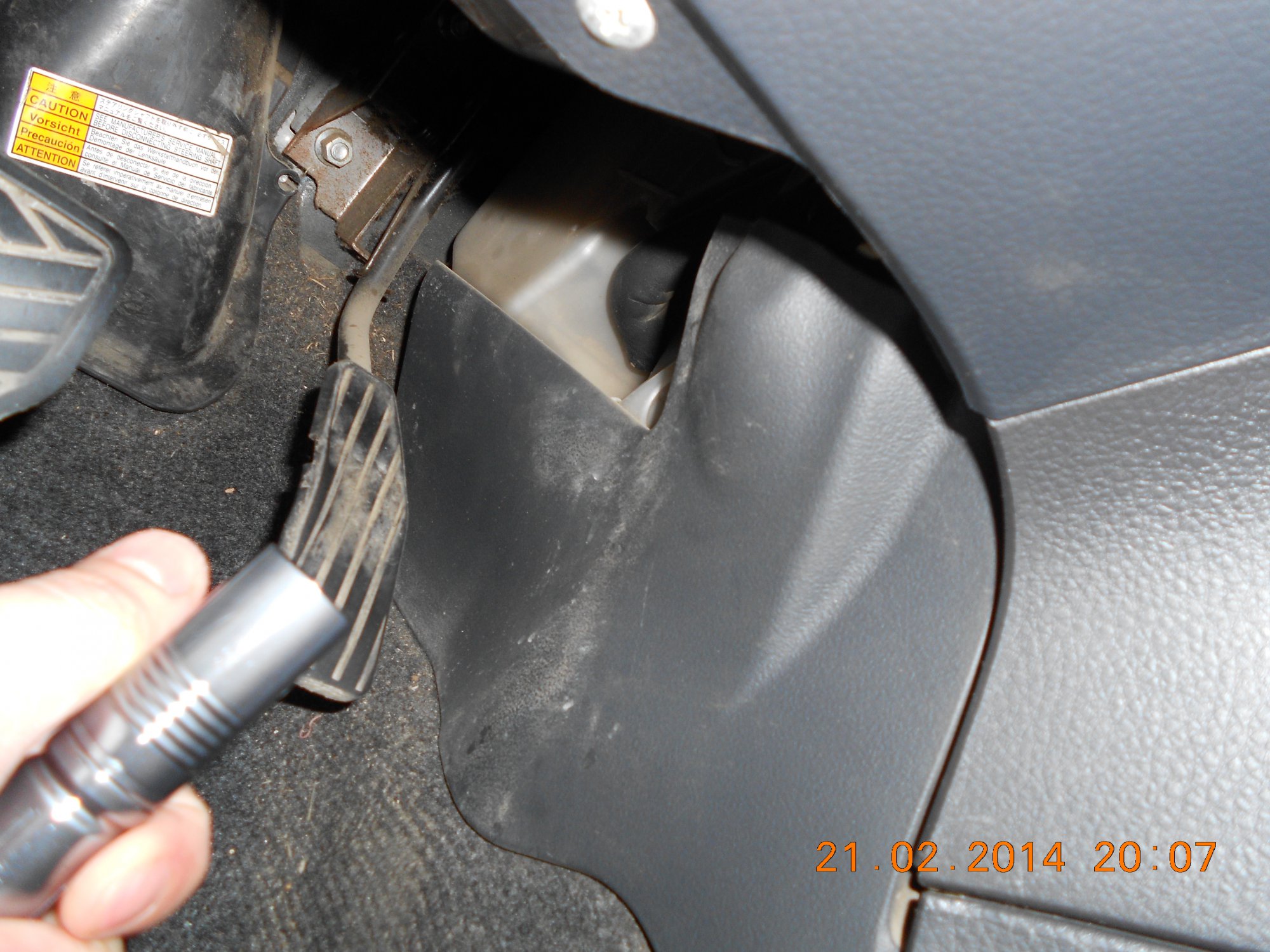

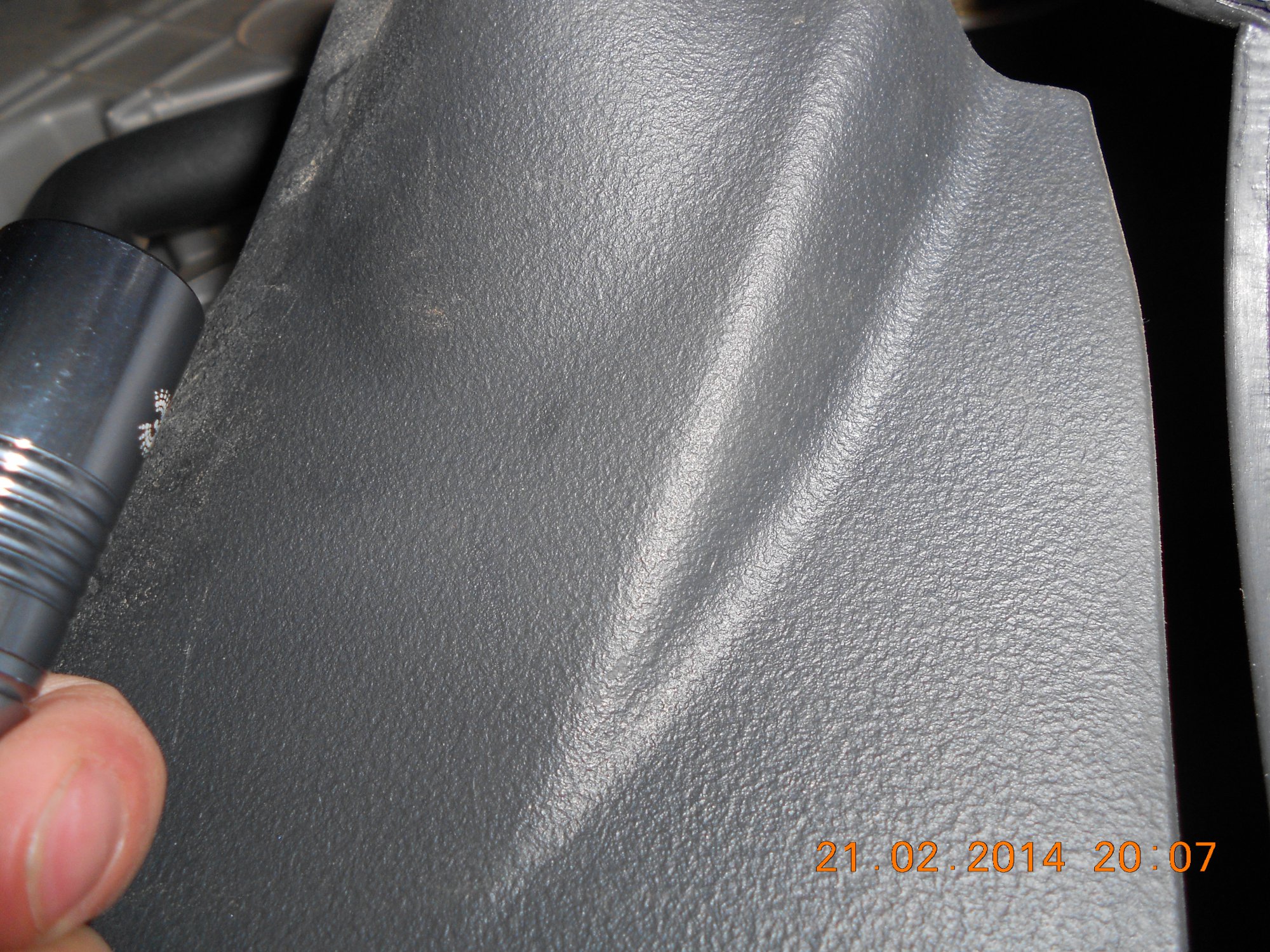

Не дожидаясь утра, хватаю планшет и иду в машину, 5 минут с фонариком и все готово.
Пароль 1234
Интересно прикольно, завожу тестирую. Самая клевая программ для андроида на мой взгляд (я все попробовал)
Torque Lite за Pro нужно платить, показывает разные графики, но все на ангельском. Если честно не очень понравилось.
Далее берем нубук, тут интереснее (я так и думал), рекомендую ScanerMaster-ELM:
1. Есть русский язык
2. Единственный (в с равнении с андроидом) сказал что у меня еще есть эбу коробки.
Вот эта софтина мне понравилась, не очень силен в авто, поэтому русский язык очень кстати. Рисует графики, ошибки показывает и многое другое. Обзоров много в интернете.
Что же могу сказать я про приобретение.
Прежде всего покупать надо в склатчину, т.к. кроме как глянуть ошибки да поиграться денек - я смысла не нашел, зато знакомые теперь знают место бесплатной диагностики.
Ну и естественно, окупает все диагностики в "гаражах",(ну кроме крутых сервисменвских сканеров диагностика которыми стоит нацать рублей) т.к. горящий чек может съесть больше клеток нервных чем проблема его появления. Есть вариант его законектить с китайской магнитолой на андроиде, тогда вся оперативная информация у вас на дисплее.
Надеюсь помог тем кто как и я точно не знал заработает ли?)


Вложения

  • Нравится
Реакции: 5 человек

sav liana

Местный
6 Май 2015
269
93
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км
Возник вопрос по версии... 1.5 или 2.1 ?

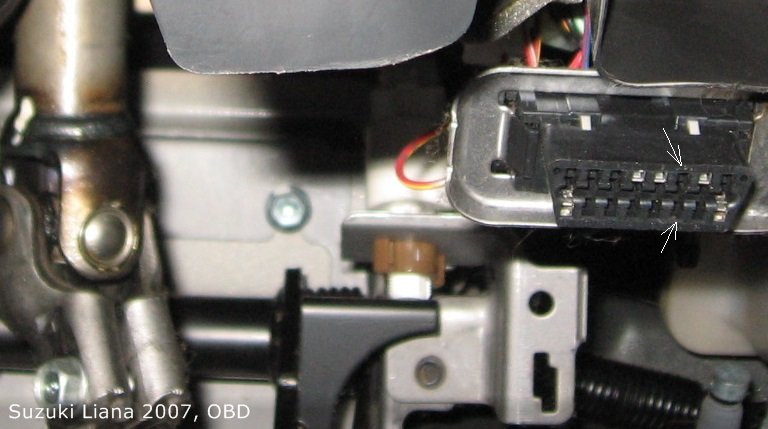

Фото разъема OBD у меня, Liana, 2007:


Нет пинов 6, 14 ! Значит нет шины CAN и надо использовать версию 1.5 ?
(http://www.elm327club.ru/shop/detai...adapter-elm327-bluetooth-micro-siniy-v21.html
позвонил в эту компанию, уверяют, что в этом случае (нет CAN) 2.1 не подходит...
а 1.5 у них остались только USB и WiFi, и как будто 1.5 сняты с производства...)
Имеем пины:
4: ноль шасси
5: ноль сигнальный
7: K-line ISO 9141- 2,
9: устанавливается автопроизводителем,
16: + 12в.
Может быть у кого то другая распиновка?

У Kamerton удалось выяснить, что у него версия адаптера 1,5 .

Также инфо по "левым 2.1" http://malykh.blogspot.com/2015/03/elm327-21.html

Последнее редактирование модератором:

Kamerton

Продвинутый новичок
14 Июль 2014
26
8
3
Езжу на ...
Suzuki Liana hatchback, AWD, 2006
Стандартные OBD адаптеры 1,5 нормально работают как по CAN так и по K-line.
Это стандартная унификация распиновки всех производителей по европейским и не только нормам.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Alexpe1

Опытный сузуковод
5 Июль 2007
963
40
28
46
Ижевск
Езжу на ...
Suzuki Cultus Wagon 1998, G15, резина лето была 205\50 r15( c японии), 195\55 r15 - сейчас 195\60 r15, зима 185\70 r14, задние пружины suplex 12043, заменены на 54630-25050 HYUNDAI/KIA. Мечта Toyota Estima Gibrid, или подобный минивен
  • Нравится
Реакции: 1 человек

sav liana

Местный
6 Май 2015
269
93
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км
Дело не в деньгах, скорости доставки, ...
, а по сути в вашей ссылке на али указана версия 2.1 !!!
И проблема в том, чтобы разобраться, будет ли она (2.1) работать на Лианах...
Что можете сказать? У вас какая используется и на какой шине?

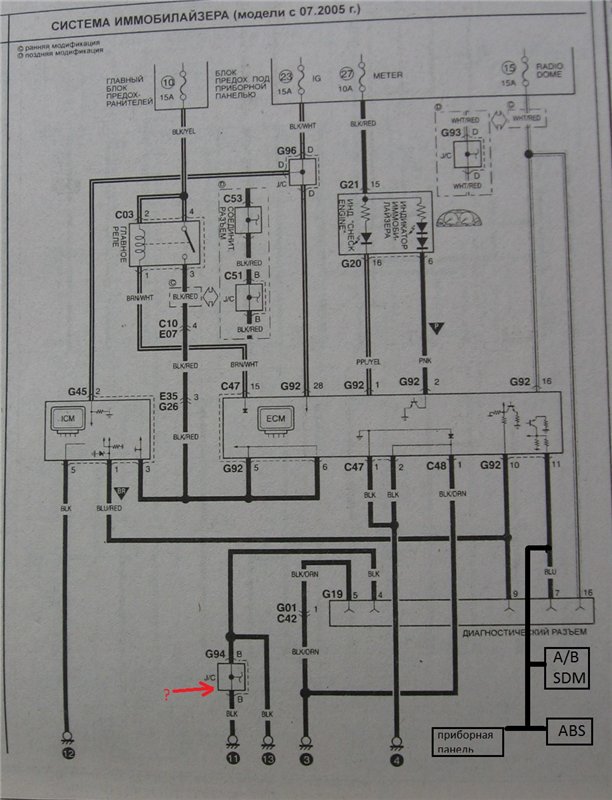

схема подключения контрольного разъема


Последнее редактирование модератором:
Обучение профессии в школе страховых агентов. Бесплатно!

Alexpe1

Опытный сузуковод
5 Июль 2007
963
40
28
46
Ижевск
Езжу на ...
Suzuki Cultus Wagon 1998, G15, резина лето была 205\50 r15( c японии), 195\55 r15 - сейчас 195\60 r15, зима 185\70 r14, задние пружины suplex 12043, заменены на 54630-25050 HYUNDAI/KIA. Мечта Toyota Estima Gibrid, или подобный минивен
понятно что не в деньгах))) просто разница ну очень большая, у меня версия 1.5 вроде, но мою машинку не видит, брал чтоб была дома, форд у соседа видит, ща глянул отвечал то я лициферосу, ну да ладно

Последнее редактирование модератором:
Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

sav liana

Местный
6 Май 2015
269
93
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км

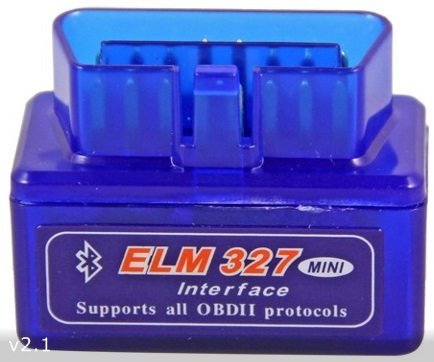

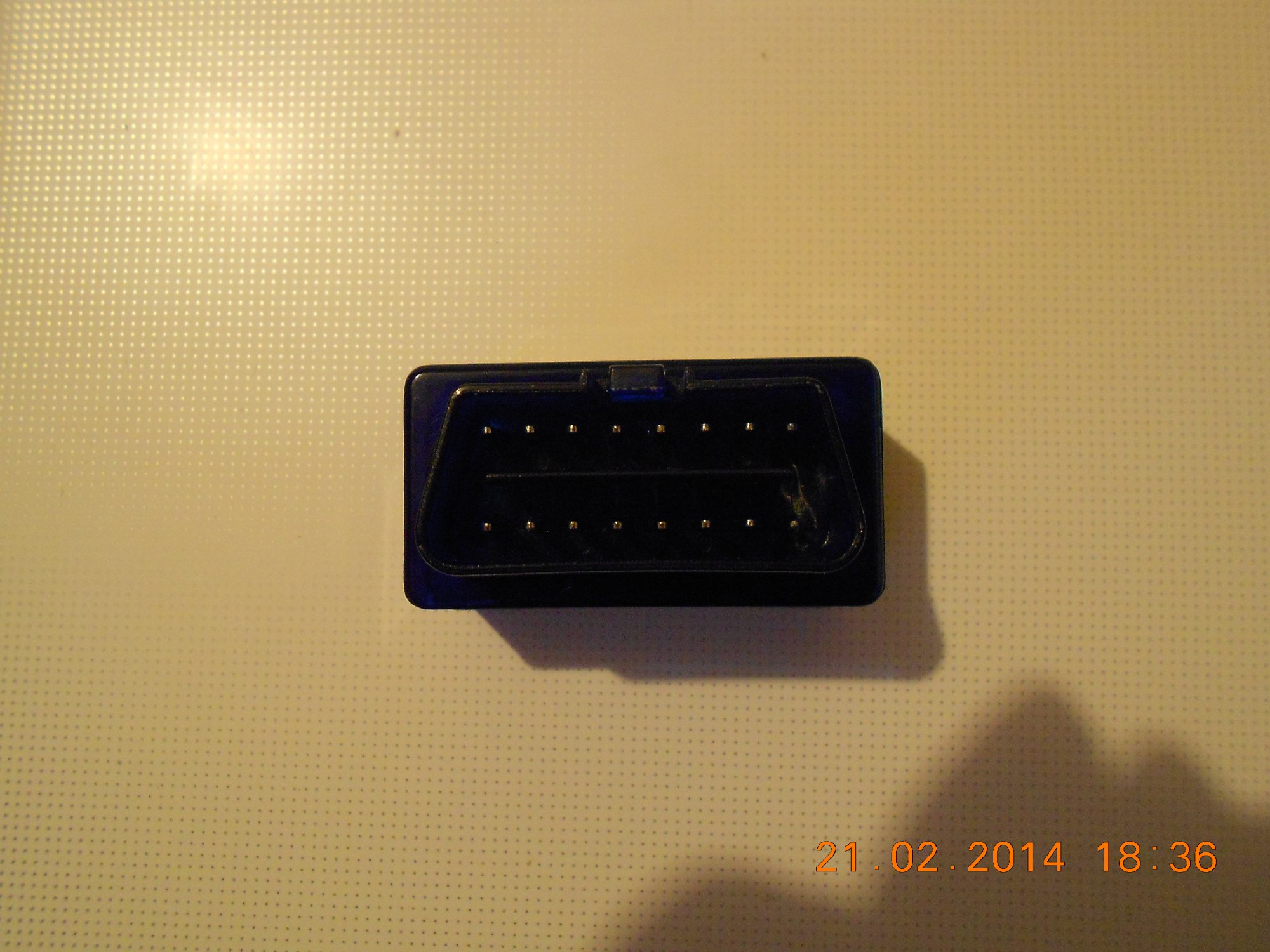

Заказывал на eBay ELM327 mini v1.5 синий! (специально, типа, стабильнее прошивка)
Но! Пришел с eBay ELM327 mini v2.1 синий. Обругал поставщика, на всякий случай…
Посмотрим какая будет реакция… Пусть компенсируют… Цена 256 рублей...
.....
Речь в данном случае идет именно об исполнении стнего цвета, как на картинке !!!


После долгих танцев удалось подключить к ЭБУ Лианы, использовал Torque (1.8.52):
В установках профиль авто есть настройка: "Предпочтительный OBD протокол"
Принудительно поставил протокол K-Line "ISO 14230-4 (fast init, 10,4k baud)" !
Попробуйте, у кого не работает v2.1 … а то многие жаловались...
А при автоматическом выборе протокола у меня не видел ЭБУ.

Также инфо по "левым 2.1" http://malykh.blogspot.com/2015/03/elm327-21.html
и протоколам http://malykh.blogspot.com/2015/03/suzuki.html

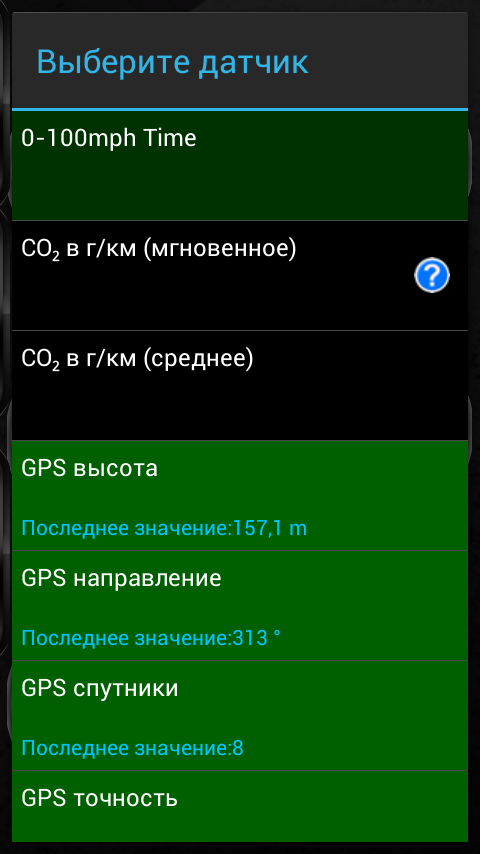

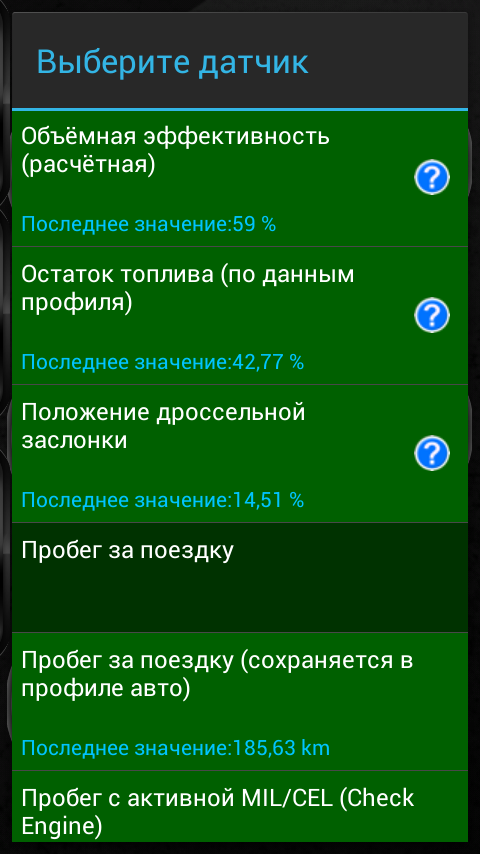

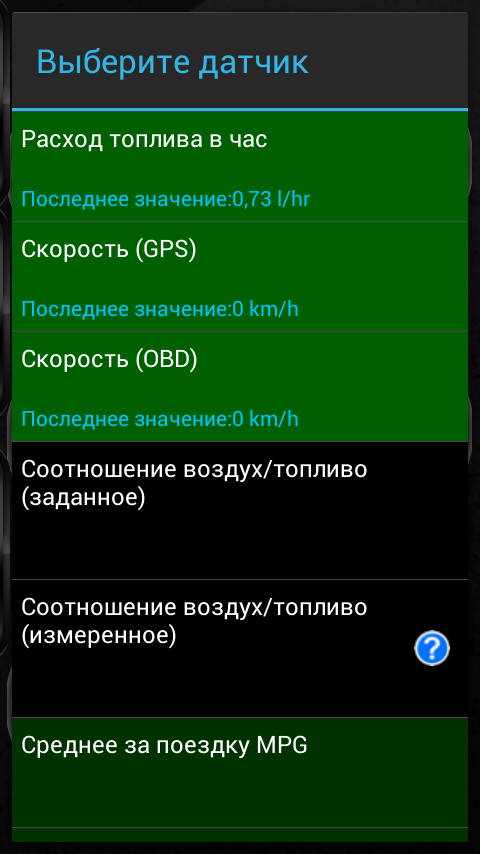

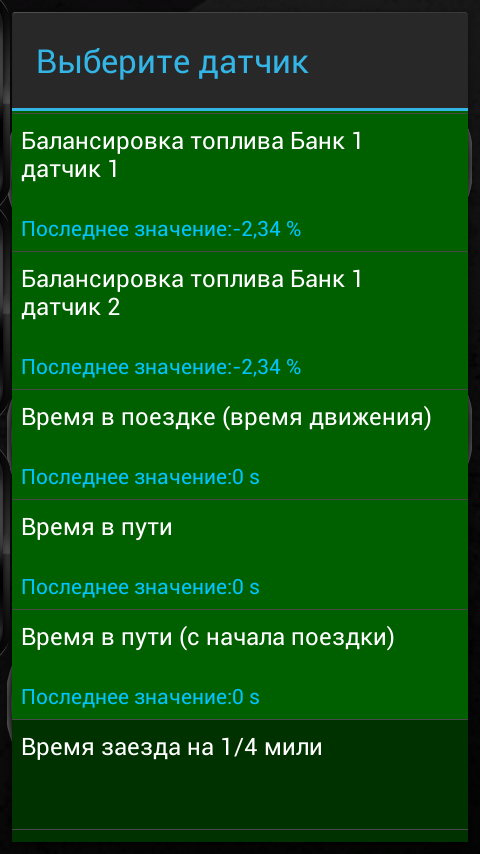

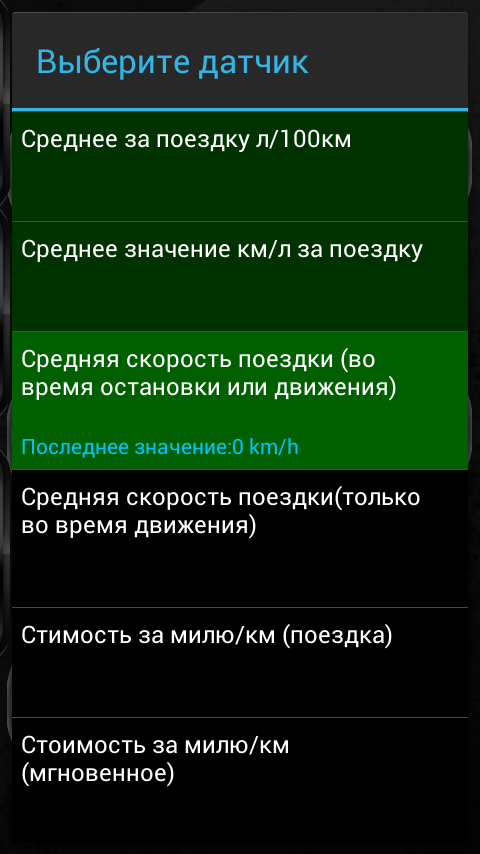

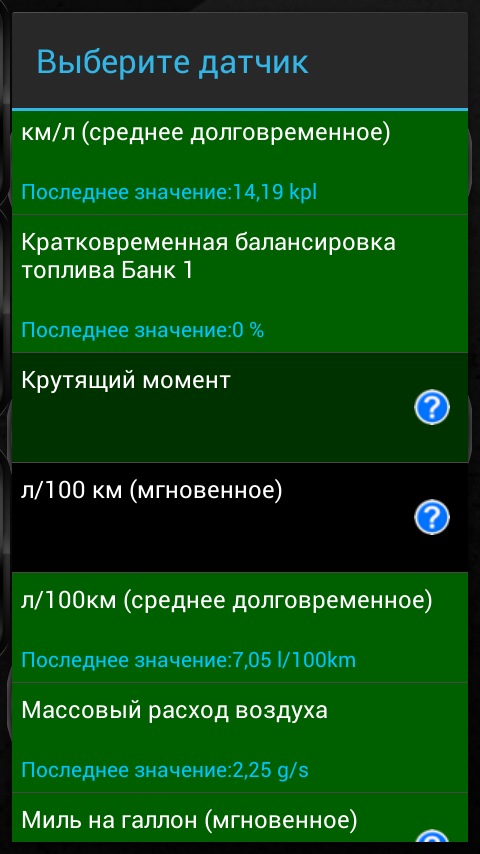

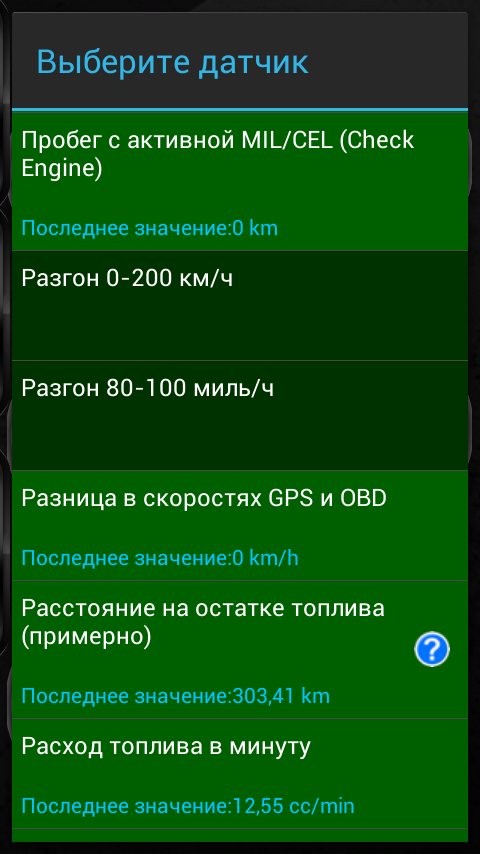

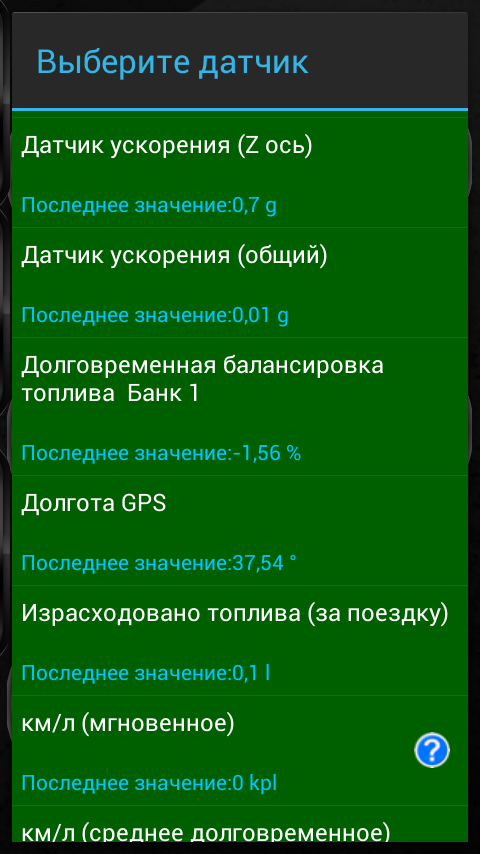

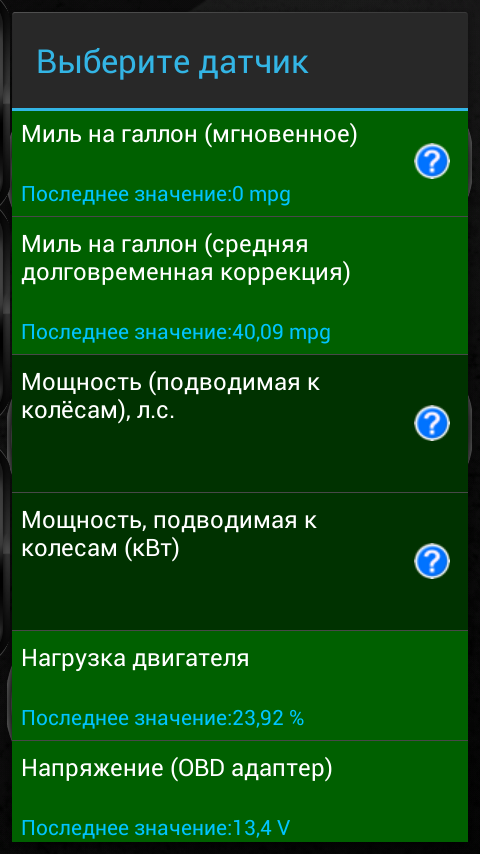

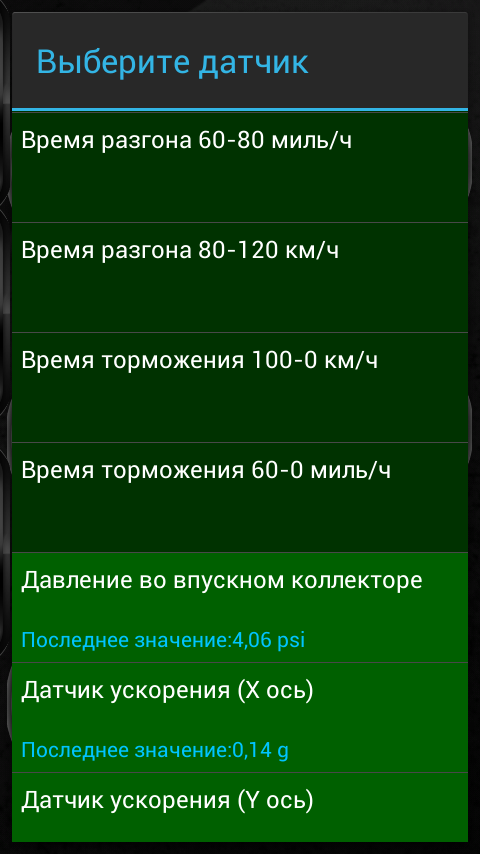

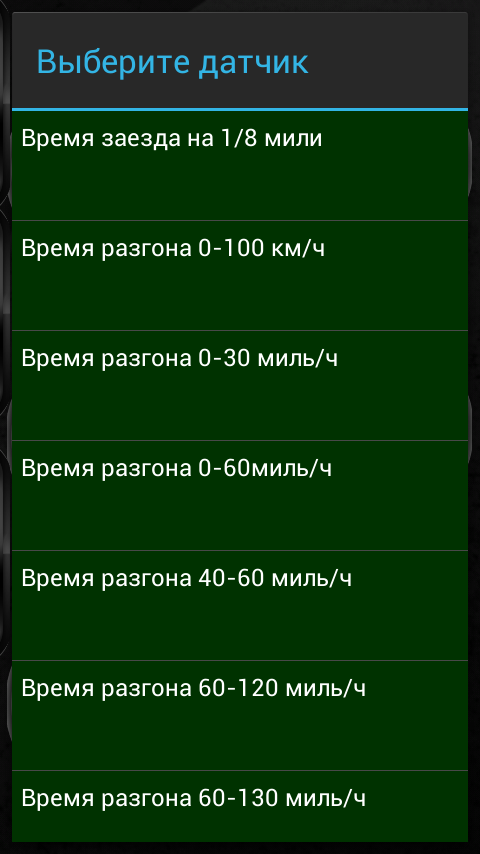

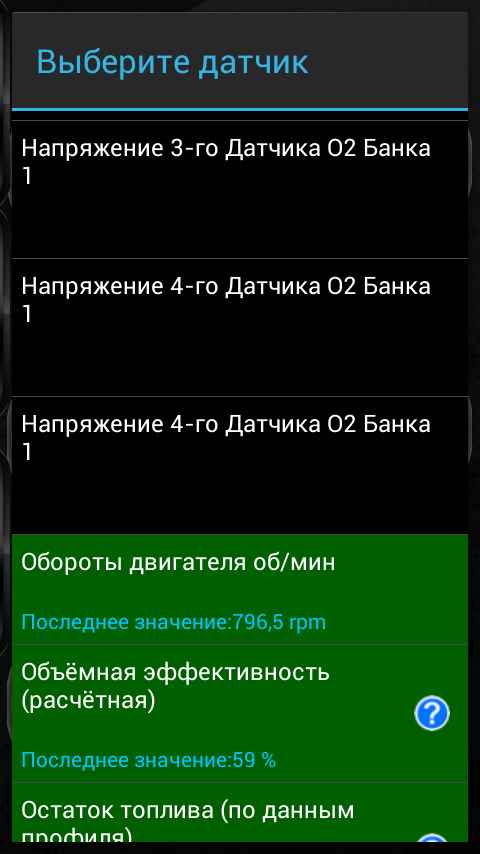

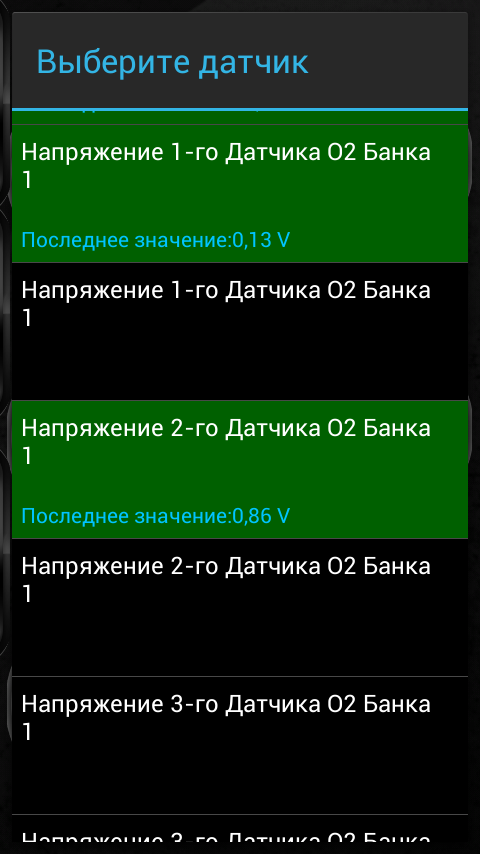

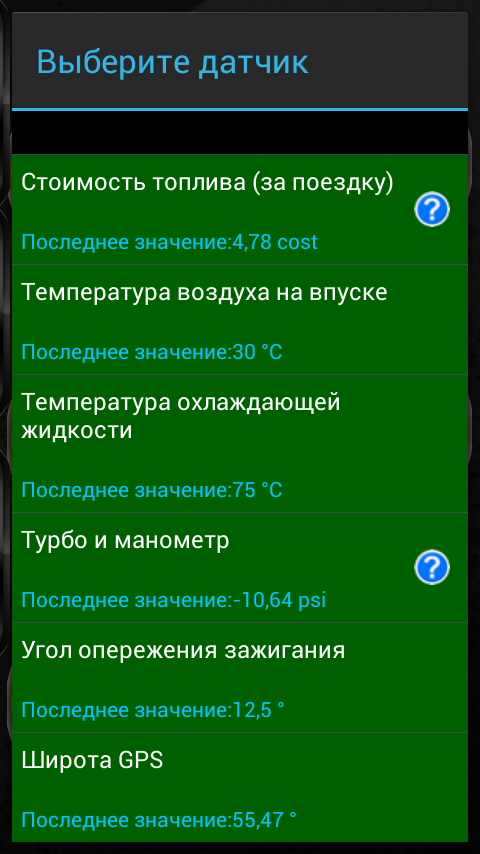

Зафиксированы датчики Torque (1.8.52):
В меню "Настройки адаптера OBD" включены пункты:
-"Использовать датчик уровня топлива авто"
-"Скрыть неподдерживаемые датчики" (скрываются при подключении к ЭБУ)

Записал файл (file.csv) прогрева двигателя, предлагаю в формате xlsx... (Torque 1.8.49)


Вложения

Последнее редактирование модератором:

Luka

Ветеран
30 Ноябрь 2010
1,699
1,133
113
65
Москва
Езжу на ...
Сузуки Лиана НВ, 2005, М16А VVT 107, 4Х4, серебро
По заявлению китайских производителей версия 2.1 — доработанная версия 1.5 (1.4b) с увеличенной скоростью обмена данными. По факту, отличий Вы не заметите.

  • Нравится
Реакции: 1 человек

pavol

Опытный сузуковод
27 Май 2011
797
98
28
Москва-Чувашия
Езжу на ...
рено19 была,сузуки лиана 2005 г. передние ведущие,акпп
у меня год поработал,больше не соединяется,заказал новый.Там красная лампочка горит а зеленые не мигают,только при подключении моргают раз,но пока не выкинул

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

gekayar

Бывает здесь
25 Май 2015
73
21
0
49
Езжу на ...
Сузуки Лиана седан 4х4 АТ07
Я подбирал "по месту" для второго спортяги. Хотя и лиану изумительно видит, и пыжа 308.

Обучение профессии в школе страховых агентов. Бесплатно!



Alexpe1

Опытный сузуковод
5 Июль 2007
963
40
28
46
Ижевск
Езжу на ...
Suzuki Cultus Wagon 1998, G15, резина лето была 205\50 r15( c японии), 195\55 r15 - сейчас 195\60 r15, зима 185\70 r14, задние пружины suplex 12043, заменены на 54630-25050 HYUNDAI/KIA. Мечта Toyota Estima Gibrid, или подобный минивен
Заказывал на eBay ELM327 mini v1.5 синий! (специально, типа, стабильнее прошивка)
Но! Пришел с eBay ELM327 mini v2.1 синий. Обругал поставщика, на всякий случай…
Посмотрим какая будет реакция… Пусть компенсируют… Цена 256 рублей...
.....
Речь в данном случае идет именно об исполнении стнего цвета, как на картинке !!!


После долгих танцев удалось подключить к ЭБУ Лианы, использовал Torque (1.8.52):
В установках профиль авто есть настройка: "Предпочтительный OBD протокол"
Принудительно поставил протокол K-Line "ISO 14230-4 (fast init, 10,4k baud)" !
Попробуйте, у кого не работает v2.1 … а то многие жаловались...
А при автоматическом выборе протокола у меня не видел ЭБУ.

Также инфо по "левым 2.1" http://malykh.blogspot.com/2015/03/elm327-21.html
и протоколам http://malykh.blogspot.com/2015/03/suzuki.html

Зафиксированы датчики Torque (1.8.52):
день добрый, а какие у вас подключены провода в разъеме, у меня их 3, 9,16 и 5, 9 так понимаю к линия сузуки, у нее свой стандарт 1941 вроде, пока синию коробочку не подружил, еще есть мультитроникс ri-500, но его еще надо перепрошить, на сайте есть прошивки под протокол сузуки, щас надо адаптер к линии спаять, чтоб его перепрошить.


Luka

Ветеран
30 Ноябрь 2010
1,699
1,133
113
65
Москва
Езжу на ...
Сузуки Лиана НВ, 2005, М16А VVT 107, 4Х4, серебро
Мне кажется Вы излишне мудрствуете. У меня есть и ELM-327 и Мультитроникс. Что касается ELM-327, то все работает после установки программы в телефон, втыкания в разъем ОБД и несложной (логичной) настройки в телефоне. А Мультитроникс вообще начинает работать сразу после втыкания в разьем ОБД и указания ему протокола, дальше выводи нужные для себя параметры и настраивай. Никаких танцев с бубном ни там ни там нет.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

pavol

Опытный сузуковод
27 Май 2011
797
98
28
Москва-Чувашия
Езжу на ...
рено19 была,сузуки лиана 2005 г. передние ведущие,акпп
Сегодня пришел из китая еще один елм и этот тоже не соединяется,значит что то с телефоном или с авто ,перепробовал торгу,користу и еще одну программу,ни одна не видит елм


Luka

Ветеран
30 Ноябрь 2010
1,699
1,133
113
65
Москва
Езжу на ...
Сузуки Лиана НВ, 2005, М16А VVT 107, 4Х4, серебро
Возможно Вы торопитесь или процедурно последовательность нарушаете. У меня блюпуп не сразу начинает ловить ELM, надо около минуты подождать. Сейчас не помню точно (с установкой мультитроникса практически не пользуюсь ELM), но как-то так: подключил в разъем ОБД, включил блюпуп на телефоне, включил дополнительно на телефоне в настройках функцию "видимость устройства", начинает моргать какой-то голубой значек сверху экрана, потом надо посмотреть какое устройство поймано (мой ЕLM как-то на букву "B...." начинается). Одним словом-все логично, главное все правильно в телефоне делать. Возможно Вы не включаете "видимость устройств".


pavol

Опытный сузуковод
27 Май 2011
797
98
28
Москва-Чувашия
Езжу на ...
рено19 была,сузуки лиана 2005 г. передние ведущие,акпп
год с лишним не было проблем,всегда коннектилась,может и не сразу когда и перезагрузка помогала,со своим смартфоном и на лансере попробовал,тоже неудачно


Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
Обучение профессии в школе страховых агентов. Бесплатно!

sav liana

Местный
6 Май 2015
269
93
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км
На последнем ELM327 mini v2.1 синий заметил такое:
Вставляем в разъем,
(подаем на адаптер питание,и при выключенном зажигании питание подается)
Если в течении 1-2 минут ЭБУ не будет найден. то блютуз на адаптере зависает намертво...
И необходимо пересбросить питание (вытащить. вставить адаптер) и делать попытку связаться по блютуз...

Я сперва пробовал связь по блютузу дома на столе, подключая питание на адаптер от источника 12 в.

Последнее редактирование модератором:

pavol

Опытный сузуковод
27 Май 2011
797
98
28
Москва-Чувашия
Езжу на ...
рено19 была,сузуки лиана 2005 г. передние ведущие,акпп
сегодня соединилась,даже не знаю чего и как,по разному пробовал,по новому кругу пошел,вытащил-засунул,перегрузил телефон включил торку и соединилась

  • Нравится
Реакции: 1 человек

ppkvin

Бывает здесь
10 Апрель 2007
65
3
8
77
г. Воронеж
Заказывал на eBay ELM327 mini v1.5 синий! (специально, типа, стабильнее прошивка)
Но! Пришел с eBay ELM327 mini v2.1 синий. Обругал поставщика, на всякий случай…
Посмотрим какая будет реакция… Пусть компенсируют… Цена 256 рублей...
.....
Речь в данном случае идет именно об исполнении стнего цвета, как на картинке !!!


После долгих танцев удалось подключить к ЭБУ Лианы, использовал Torque (1.8.52):
В установках профиль авто есть настройка: "Предпочтительный OBD протокол"
Принудительно поставил протокол K-Line "ISO 14230-4 (fast init, 10,4k baud)" !
Попробуйте, у кого не работает v2.1 … а то многие жаловались...
А при автоматическом выборе протокола у меня не видел ЭБУ.

Также инфо по "левым 2.1" http://malykh.blogspot.com/2015/03/elm327-21.html
и протоколам http://malykh.blogspot.com/2015/03/suzuki.html

Зафиксированы датчики Torque (1.8.52):
В меню "Настройки адаптера OBD" включены пункты:
-"Использовать датчик уровня топлива авто"
-"Скрыть неподдерживаемые датчики" (скрываются при подключении к ЭБУ)

Записал файл (file.csv) прогрева двигателя, предлагаю в формате xlsx... (Torque 1.8.49)
Вопрос: текст протокола набирается вручную или выбирается из списка?


sav liana

Местный
6 Май 2015
269
93
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км
Вопрос: текст протокола набирается вручную или выбирается из списка?

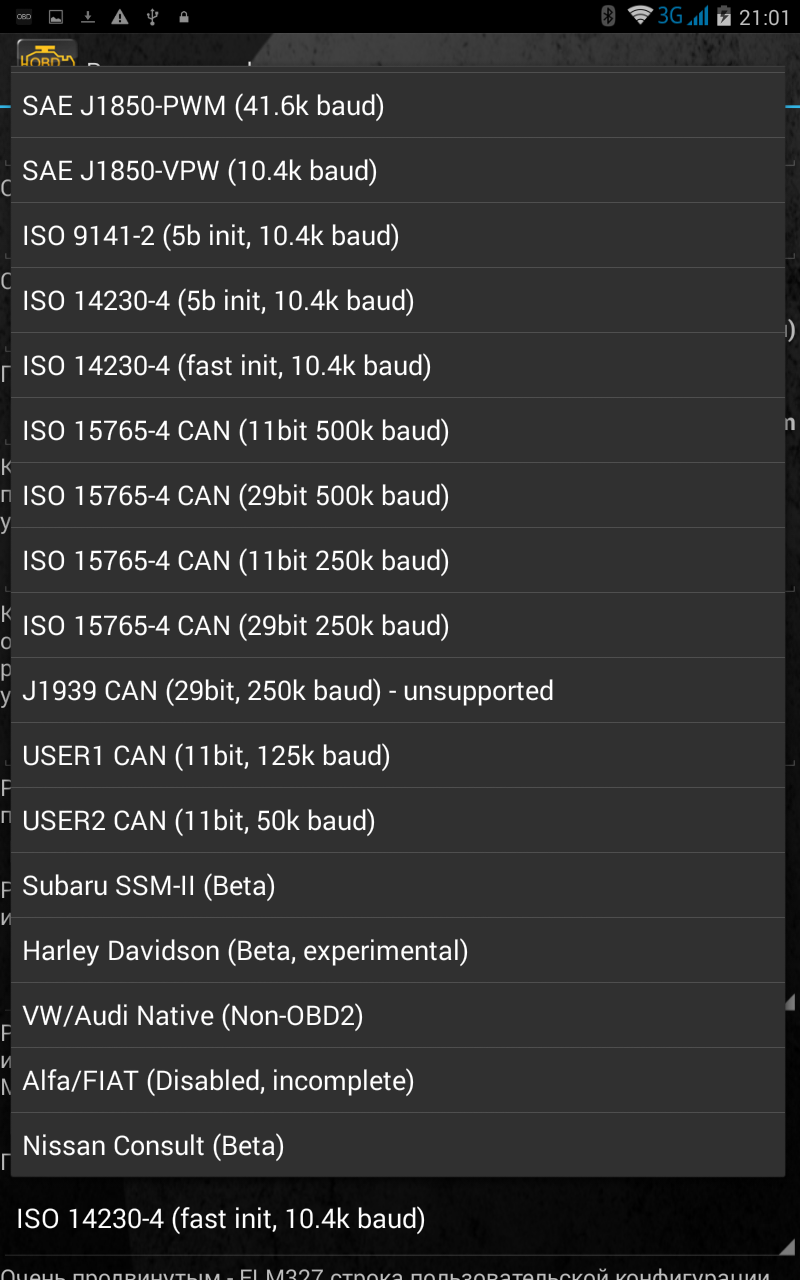

выбирается из списка ISO 14230-4 (fast init, 10.4k baud) в профиле авто
Протокол может называться ISO 14230-4 KWP (fast init, 10.4k baud):


В SDL-KWP используется метод инициализации соединения под названием fast initialization...


Вложения

Последнее редактирование модератором:

Обучение профессии в школе страховых агентов. Бесплатно!



ppkvin

Бывает здесь
10 Апрель 2007
65
3
8
77
г. Воронеж
Точно так сделал и все заработало с первого раза!
Итак, версия прошивки 2.1 работает на Лиане с данным протоколом.
Спасибище!

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Goldberg

Продвинутый новичок
8 Август 2006
45
3,234
0
50
Moscow
Езжу на ...
Liana Sedan 4x4 ATT
А я пока так и не смог подружить ELM-327 и свою Лианку... Последовательность действий такая:
  • Нащупал разъем, воткнул адаптер.
  • Завел машину
  • Включил BT на телефоне, нашел устройство, подключил.
  • Создал, настроил (заполнил) профиль в Torque
Но данные в программу (Torque) так и не поступают. Если посмотреть статус, то либо Adapter Error Count, либо Connection to ECU с восклицательными знаками.
Почитал топик, поставил принудительно протокол ISO 14230-4 (fast init, 10.4k baud) - пока не помогло. Что еще можно предпринять? Попробовать использовать другую программу для Android?


pavol

Опытный сузуковод
27 Май 2011
797
98
28
Москва-Чувашия
Езжу на ...
рено19 была,сузуки лиана 2005 г. передние ведущие,акпп
у меня тоже раз на раз не приходиться,может раз подключиться и потом 5 раз вообще не подключаться,перепробовал разные андроид девайсы и разные программы.Покупал на ebey и другую елм127,та же беда,забил,кроме t охл.жидкости там ничего интересного нет


Luka

Ветеран
30 Ноябрь 2010
1,699
1,133
113
65
Москва
Езжу на ...
Сузуки Лиана НВ, 2005, М16А VVT 107, 4Х4, серебро
Не соглашусь. Понятно, что выводить индикацию оборотов нет смысла, но ELM-327 прежде всего хорош тем, что ошибки показывает и сбрасывать позволяет. А что до коннекта, то можно попробовать на другом андроидном гаджете проверить. Чтобы уж точно исключить нерабочее звено (гаджет или ELM).

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
  • Нравится
Реакции: 2 человек

pavol

Опытный сузуковод
27 Май 2011
797
98
28
Москва-Чувашия
Езжу на ...
рено19 была,сузуки лиана 2005 г. передние ведущие,акпп
в основном брал чтоб чек гасить,с этим справляется,если бы диагносты цены не ломили бы за 500 руб. то вещь конечно нужная

Обучение профессии в школе страховых агентов. Бесплатно!

sav liana

Местный
6 Май 2015
269
93
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км
Перезагрузить смартфон. Попробовать с разными версиями андроида.
Перед каждой попыткой вытаскивать - вставлять адаптер.
Надо действовать быстро, в течении:
20 секунд: втыкаете адаптер, запускаете Torque 1.8.56, включаете зажигание.
В моем случае, если не подключиться к ЭБУ, то примерно через 30 сек. протокол ISO 14230-4 KWP (fast init, 10.4k baud) сбрасывается на Automatic Search.
Это можно наблюдать на "приборной панели" в верхней части экрана (статус бар)
Что бы статус бар показыван непрерывно, надо убрать галку "Скрывать статус бар" в "Настройки-основные параметры-"

статусы:, Adapter Error Count, либо Connection to ECU с восклицательными знаками, не видел, где вы их смотрите?

Также, несколько по разному работают андроиды 4.4.2 и 4.2.2 (4.2.2 у меня стабильнее работает) в разных версиях отличаются сообщения в статус баре...

Последнее редактирование модератором:

balser

Сузуковод со стажем
15 Февраль 2013
1,416
622
0
Сургут ХМАО-Югра
Езжу на ...
Сузуки Лиана хэч 2006 4вд акпп
Поставил на планш OBD Car Doctor Android,хорошая программа,всё выдает.До этого пытался работать с Торкой,не получилось:кроме как обнаруживать и гасить ошибки,демонстрация аналоговых приборов.Ни графики,ни еще что другое не выдавалось( грешу на версию ELM 327 (v 2.1).

Последнее редактирование модератором:
Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

zhalex87

Наш человек
9 Ноябрь 2014
143
28
0
38
Езжу на ...
suzuki liana 2001
Поставил на планш OBD Car Doctor Android,хорошая программа,всё выдает.До этого пытался работать с Торкой,не получилось:кроме как обнаруживать и гасить ошибки,демонстрация аналоговых приборов.Ни графики,ни еще что другое не выдавалось( грешу на версию ELM 327 (v 2.1).

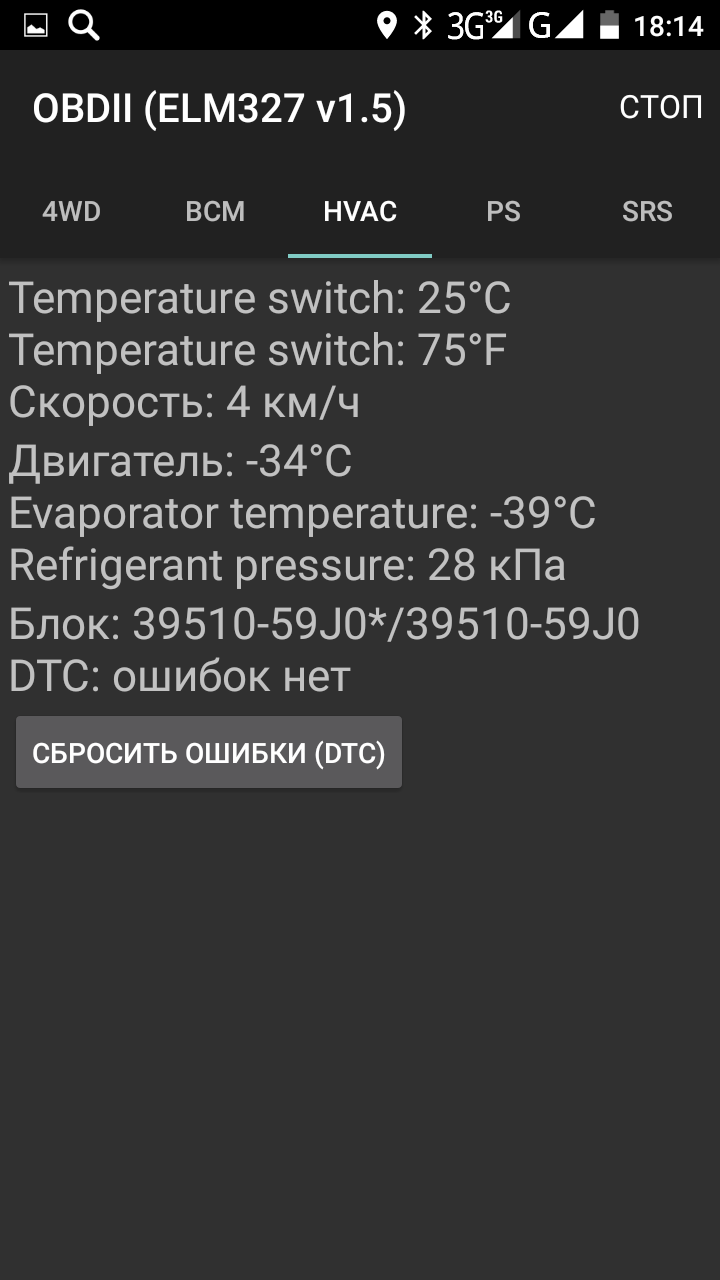

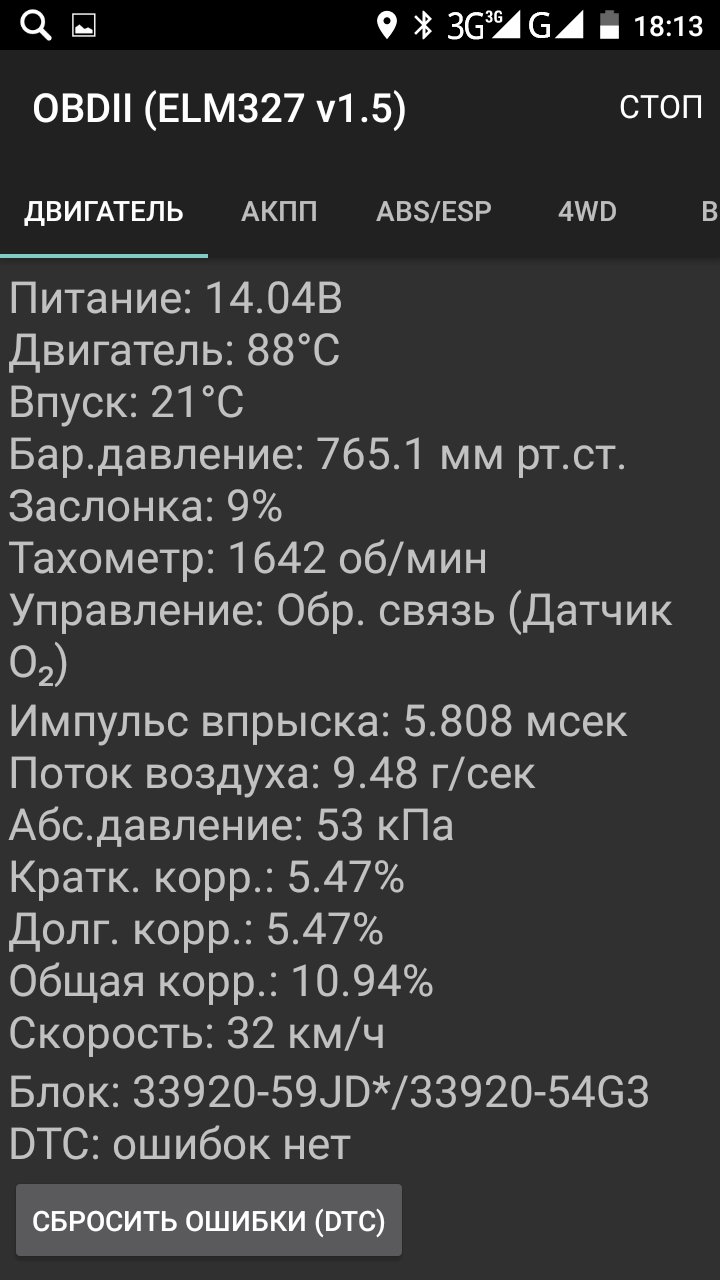

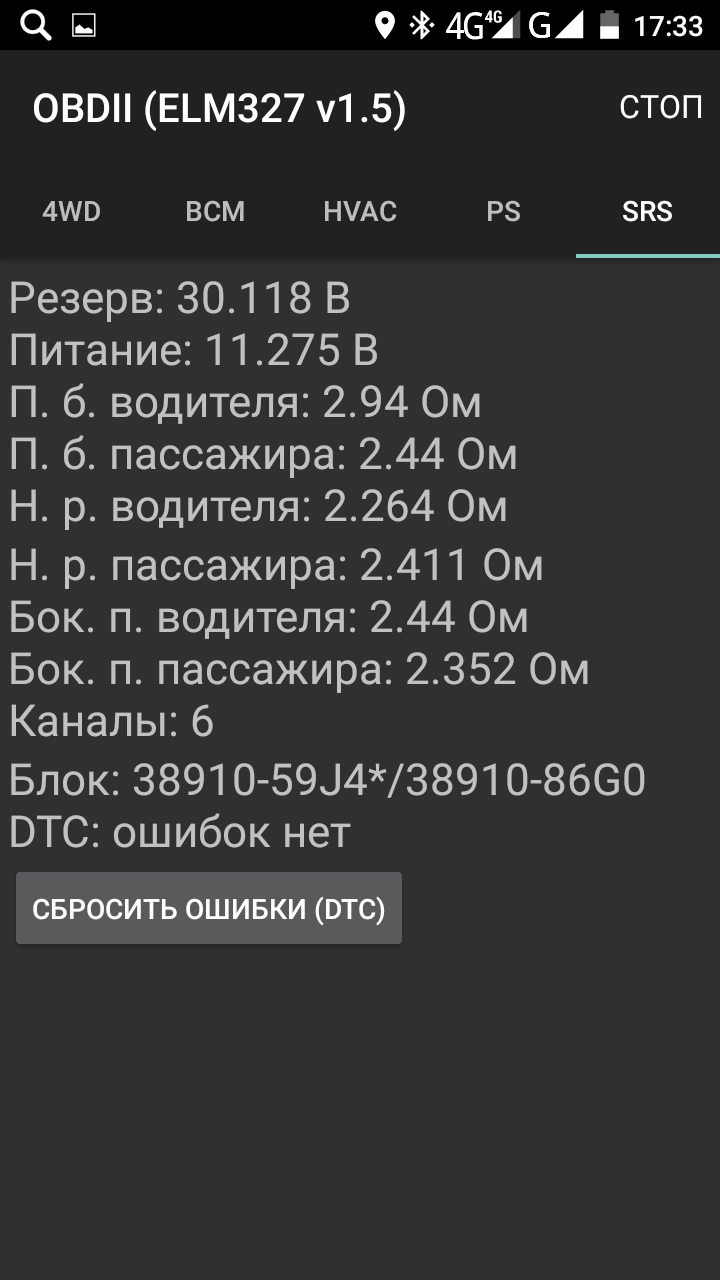

сейчас есть более информативная - SZ VIEWER


Вложения

  • Нравится
Реакции: 1 человек

максим32

Бывает здесь
23 Сентябрь 2015
82
15
8
41
Езжу на ...
сузуки лиана

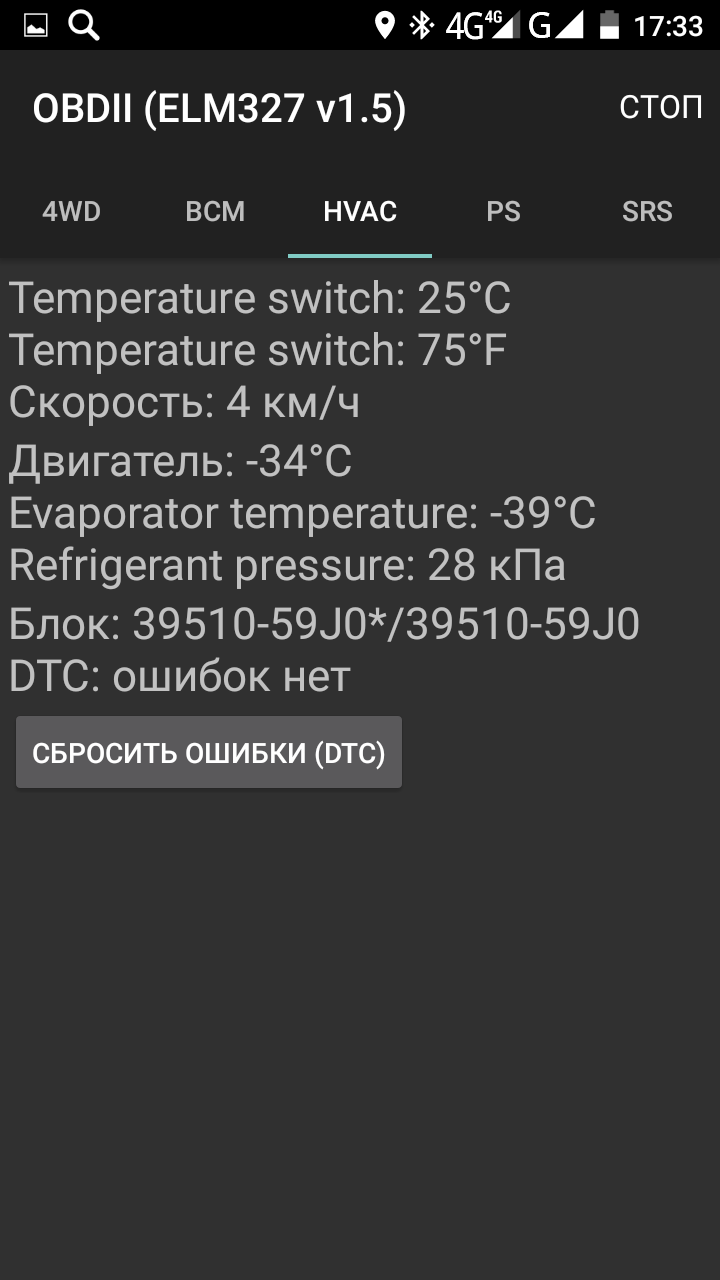

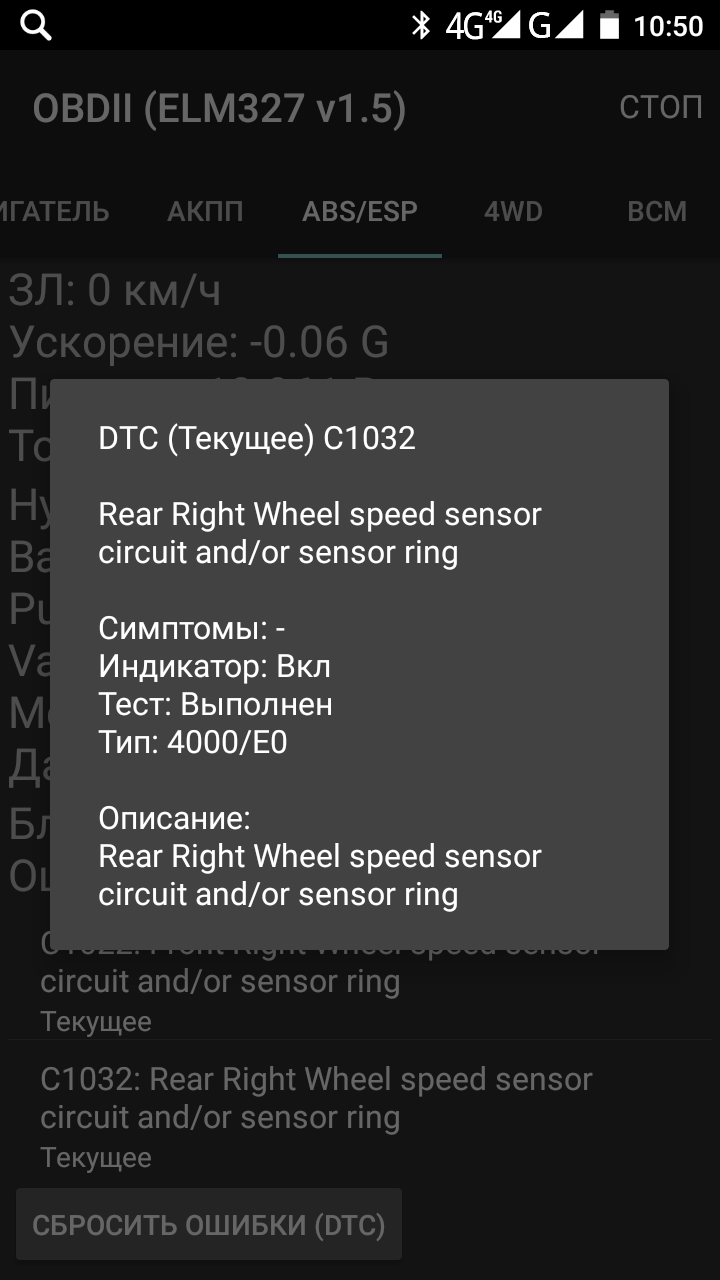

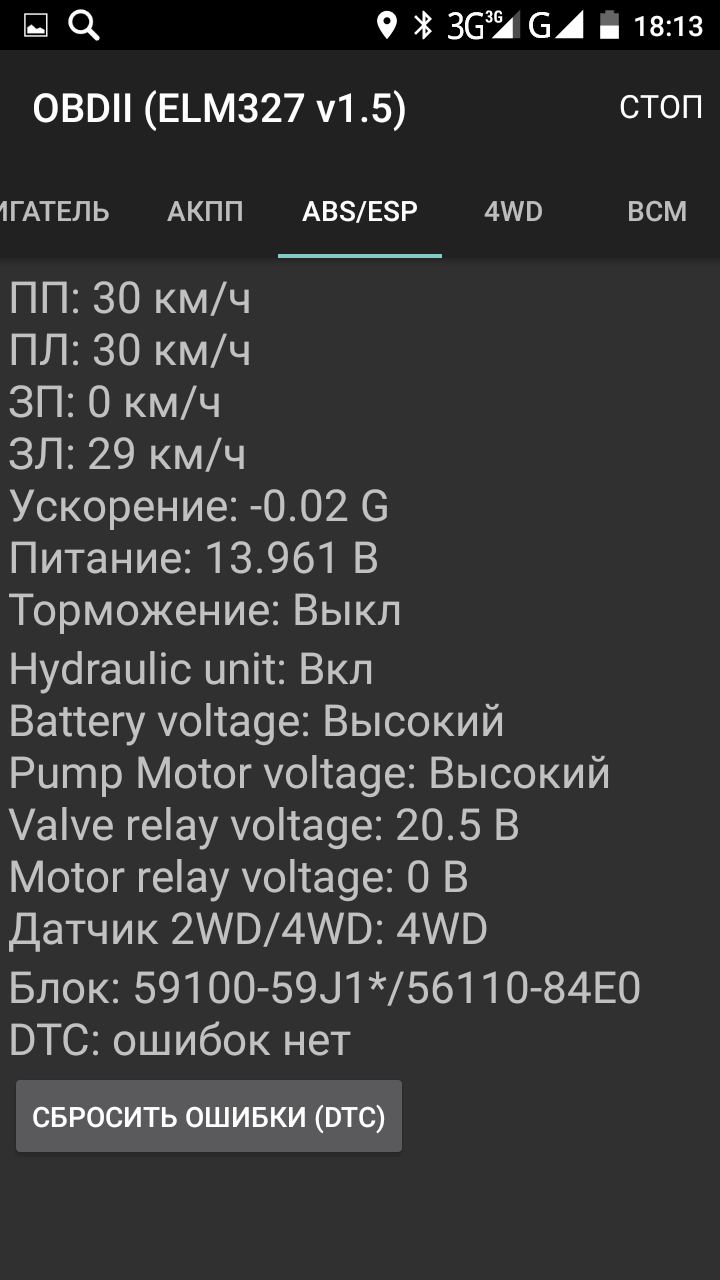

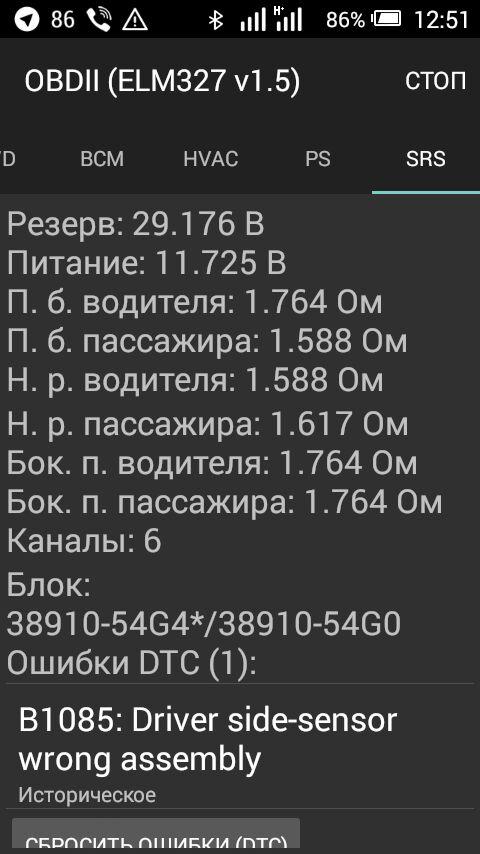

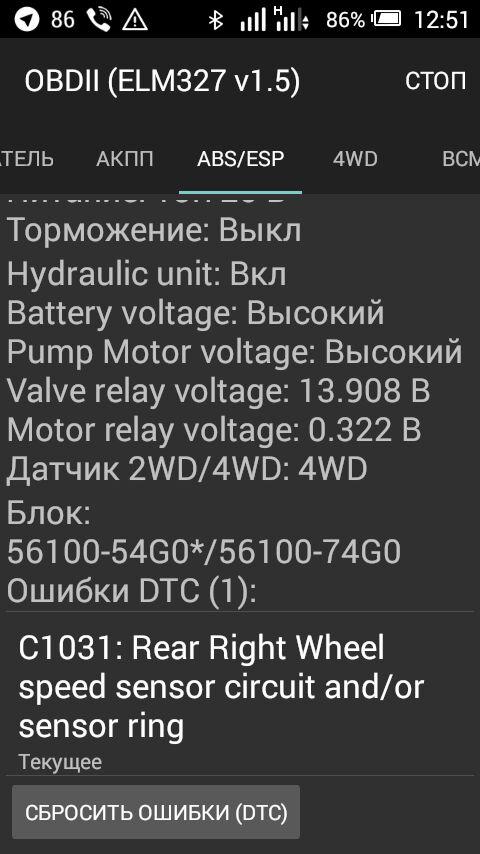

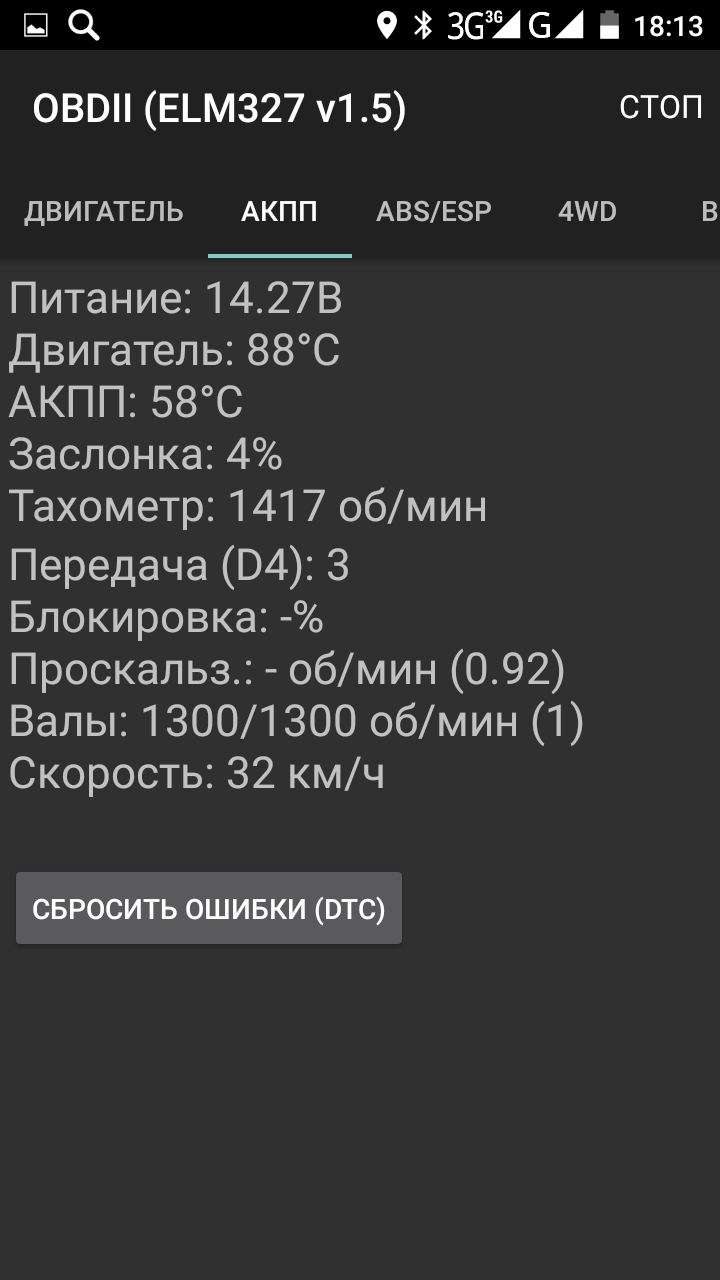

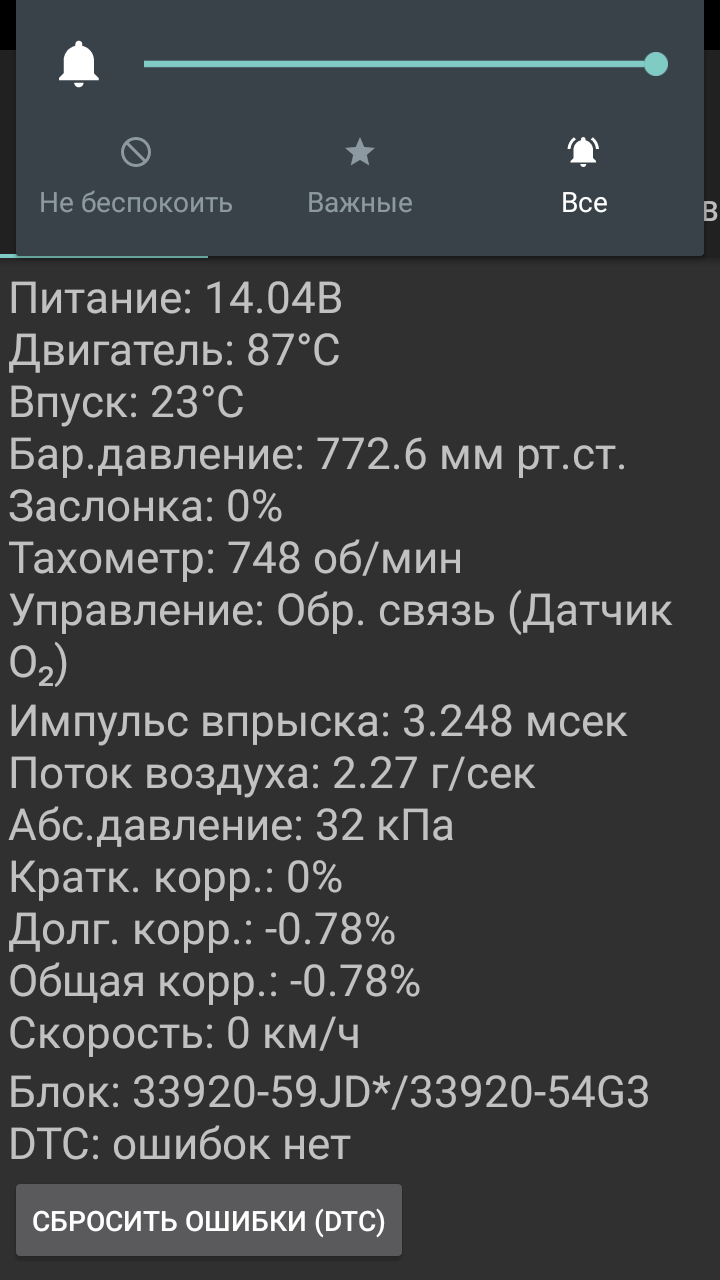

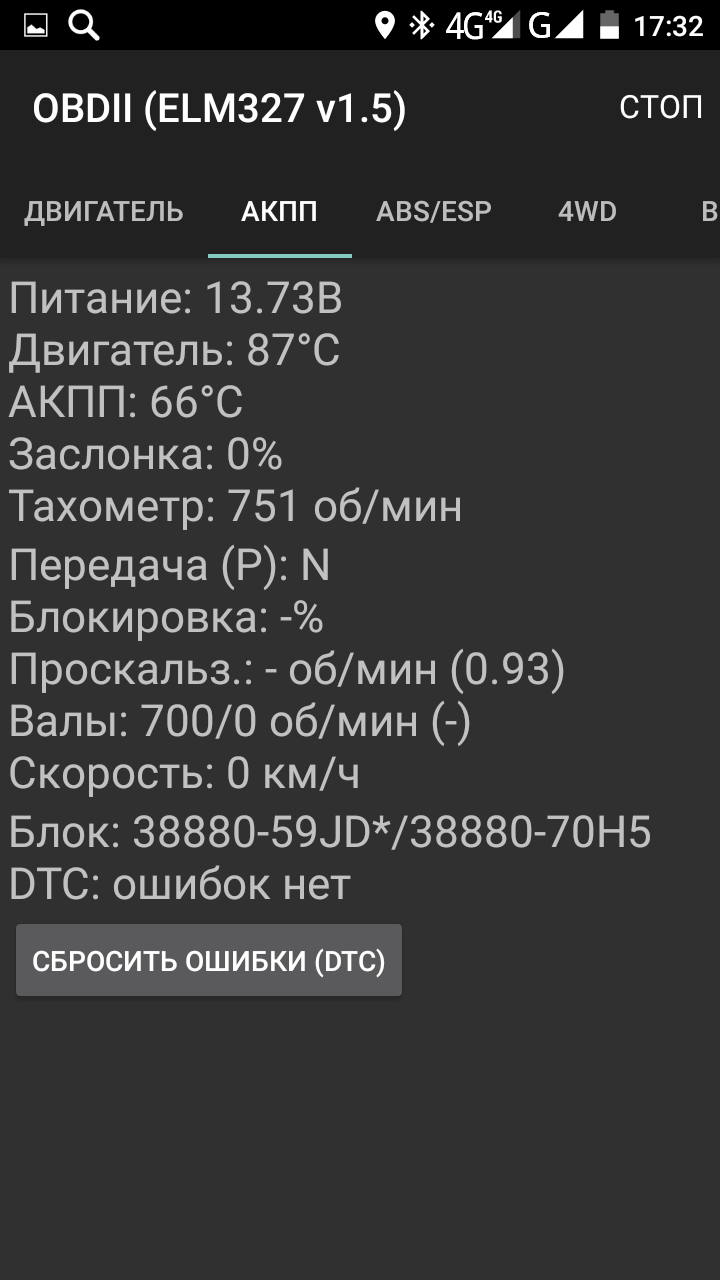

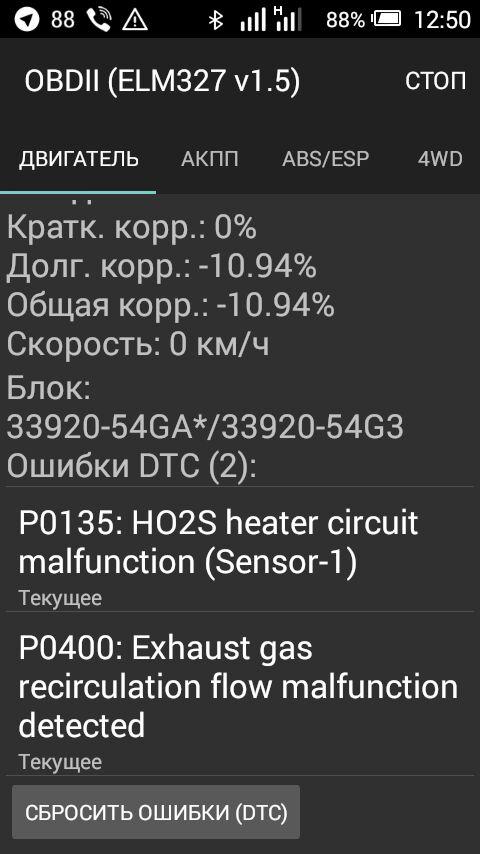

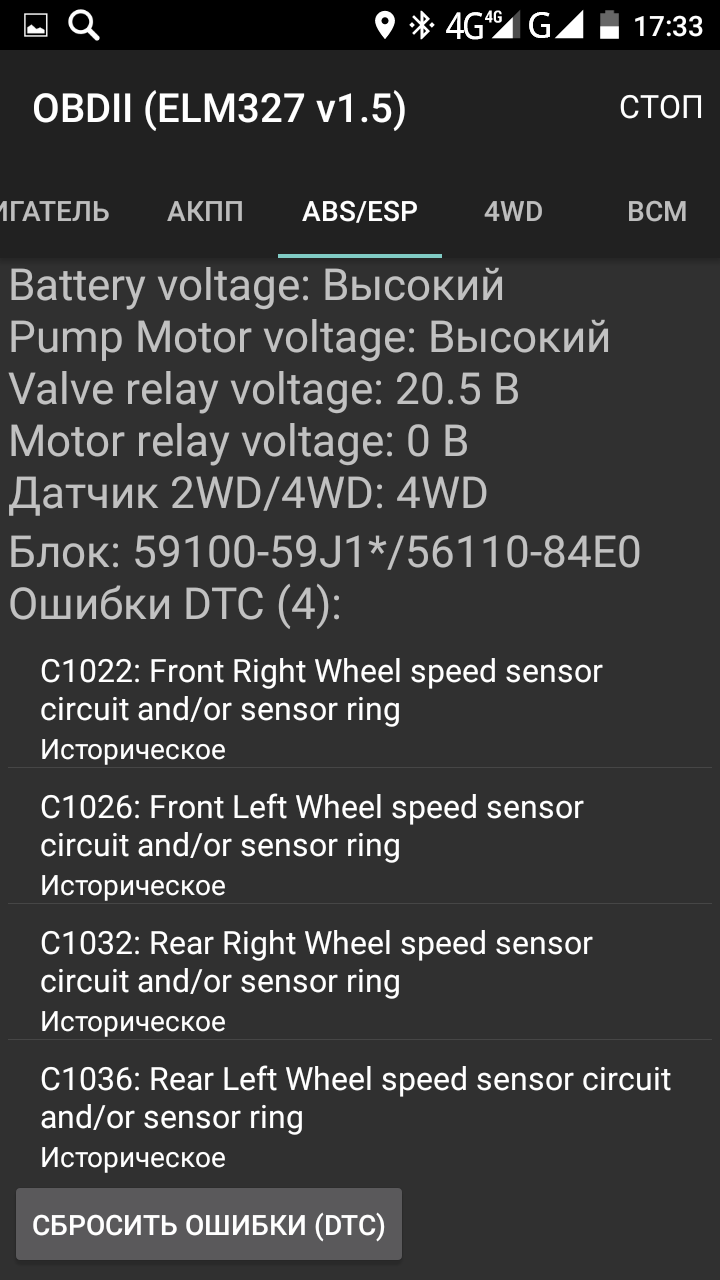

добрый день если кто знает што все это означает
Screenshot_2016-01-22-17-32-43.png Screenshot_2016-01-22-17-32-53.png Screenshot_2016-01-22-17-33-04.png Screenshot_2016-01-22-17-33-28.png Screenshot_2016-01-22-17-33-51.png Screenshot_2016-01-24-10-50-09.png Screenshot_2016-01-24-10-50-09.png Screenshot_2016-01-25-18-13-18.png Screenshot_2016-01-25-18-13-28.png Screenshot_2016-01-25-18-13-50.png Screenshot_2016-01-25-18-14-29.png Screenshot_2016-01-22-17-32-43.png Screenshot_2016-01-22-17-32-53.png Screenshot_2016-01-22-17-33-04.png Screenshot_2016-01-22-17-33-28.png Screenshot_2016-01-22-17-33-51.png Screenshot_2016-01-24-10-50-09.png Screenshot_2016-01-25-18-14-29.png Screenshot_2016-01-25-18-13-50.png Screenshot_2016-01-25-18-13-28.png Screenshot_2016-01-25-18-13-18.png Screenshot_2016-01-24-10-50-09.png Screenshot_2016-01-24-10-50-09.png Screenshot_2016-01-22-17-33-51.png [DOUBLEPOST=1453729418,1453729356][/DOUBLEPOST]извиняюсь я первый раз чета выкладываю


Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
Обучение профессии в школе страховых агентов. Бесплатно!



  • Нравится
Реакции: 1 человек
