Блок управления электрораздаткой

[dimoktmb]

Приветствую всех!
Разрабатывал я в свое время контроллер для управления кнопочной раздаткой. Сам катаюсь, некоторым джимниводам собрал. Изделие надежное и проверенное временем.
https://suzuki-club.ru/threads/27895/page-14#post-1021075
https://suzuki-club.ru/threads/27895/page-17#post-1129138
Периодически всплывают желающие такой контроллер приобрести. Собратьям по грязи отказать не могу. Начинаются поиски запчастей, откапывание прошивок, настройки программаторов. Подумал, а почему бы не сделать их партию да предложить всем заинтересованным.
На выходе будет маленькая коробочка с пучком проводов для подключения кнопок, датчиков, индикаторов. Можно подумать над законченным устройством в корпусе побольше, со встроенными кнопками и индикаторами, залитым все компаундом для абсолютной герметичности. Размером побольше, в интерьер не впишется, но надежно.
В общем, если есть желание и интерес, готов выслушать и обсудить. Нужно или нет?



[Freeline]

За надёжность плюсану, и в отличии от стока не обращает внимания на оборванные провода концевиков



[dimoktmb]

Выкладываю исходники для изготовления контроллера раздатки Jimny. Предназначен для установки электрической раздатки всех модификаций вместо ручной. Желающие могут заказать плату и собрать себе устройство.
Микроконтроллер PIC16F1503 (так исторически сложилось) прошивается с помощью PICkit 2 или 3, либо универсальным ISP-программатором. Компоненты все ширпотребные, в любом магазине можно подобрать аналоги и заказать.

Видео

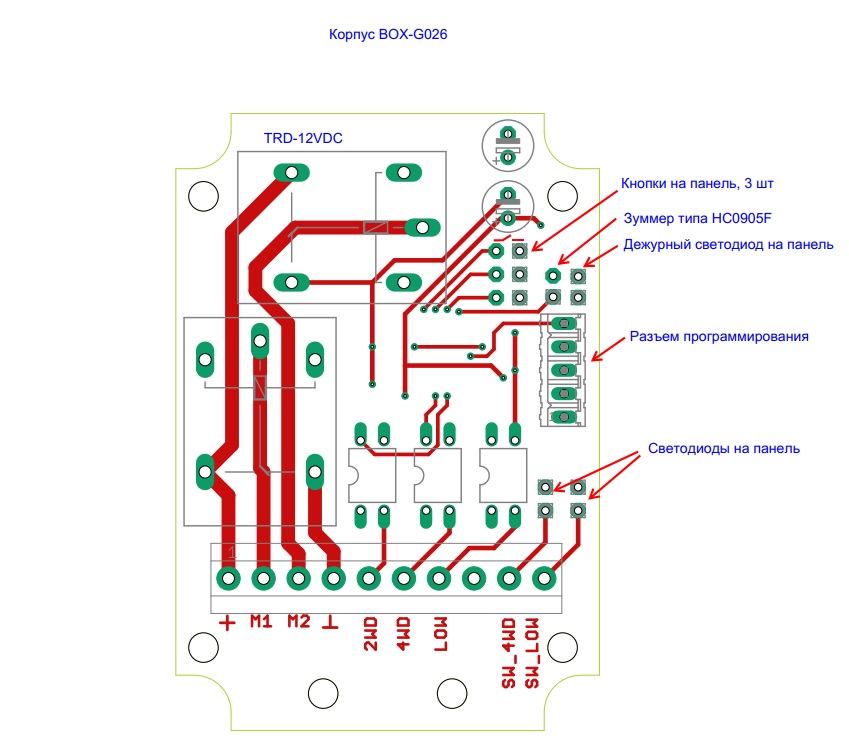

В архиве набор Gerber-файлов для заказа платы. Корпус распространенный типа BOX-G026, имеет аналоги.
Будут вопросы, задавайте.



[vrjimny]

Нужная штука,
интересно за сколько можно было бы приобрести уже готовое устройство.



[Freeline]

Теоретически могу помочь с изготовлением.
У самого стоит данный блок уже много лет, и проблем нету.



[Artem Petrashkevich]

Есть несколько готовых плат с косой. Готовых к установке.все вопросы в личку
