    Да что толку то... машина стоит напротив входа в подъезд, где есть видеонаблюдение.
    И что, мусоров вызывать? У меня когда на стоянке у дома с Туарега фары сдернули (КАСКО не было) вызвал мусоров, приехал сначала наряд ППС, спросили есть ли КАСКО. Ответил, что нет. Вызывайте бригаду экспертов и прочих спецов. Прождал 3 часа. Приехали, фото сделали, отпечатки. Сказали, что с Туарегов и Кайенов уже целая серия краж фар. Даже убыток сами написали в протоколе 150 000 за 2 фары (ценник двухгодичной давности). Через пару месяцев вызвали в суд. Нашли злодея. Наркоша. Взять с него нечего. Все фары уже сданы в скупку. Я даже отказанную писал от присутствия на заседании суда. Вот такой итог. В результате на форуме купил пару фар бу за 6 тыр. , прокатался ещё полгода и продал любимца. Сейчас когда вижу Кайенов или Туров с пустыми глазницами, сразу вспоминаю сладкие мгновенья!)))
    --- сообщения объединены, 17 мар 2016 ---

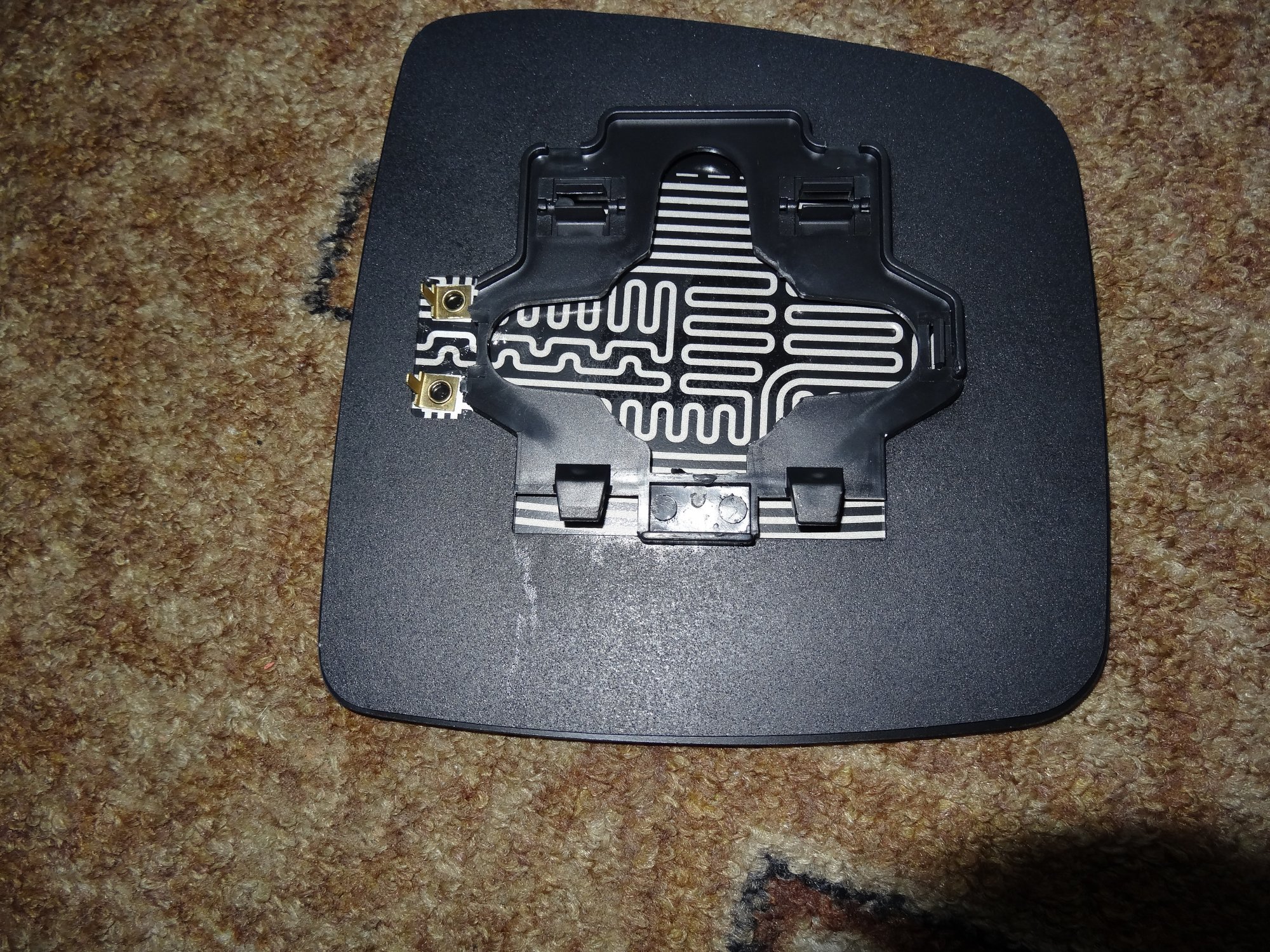

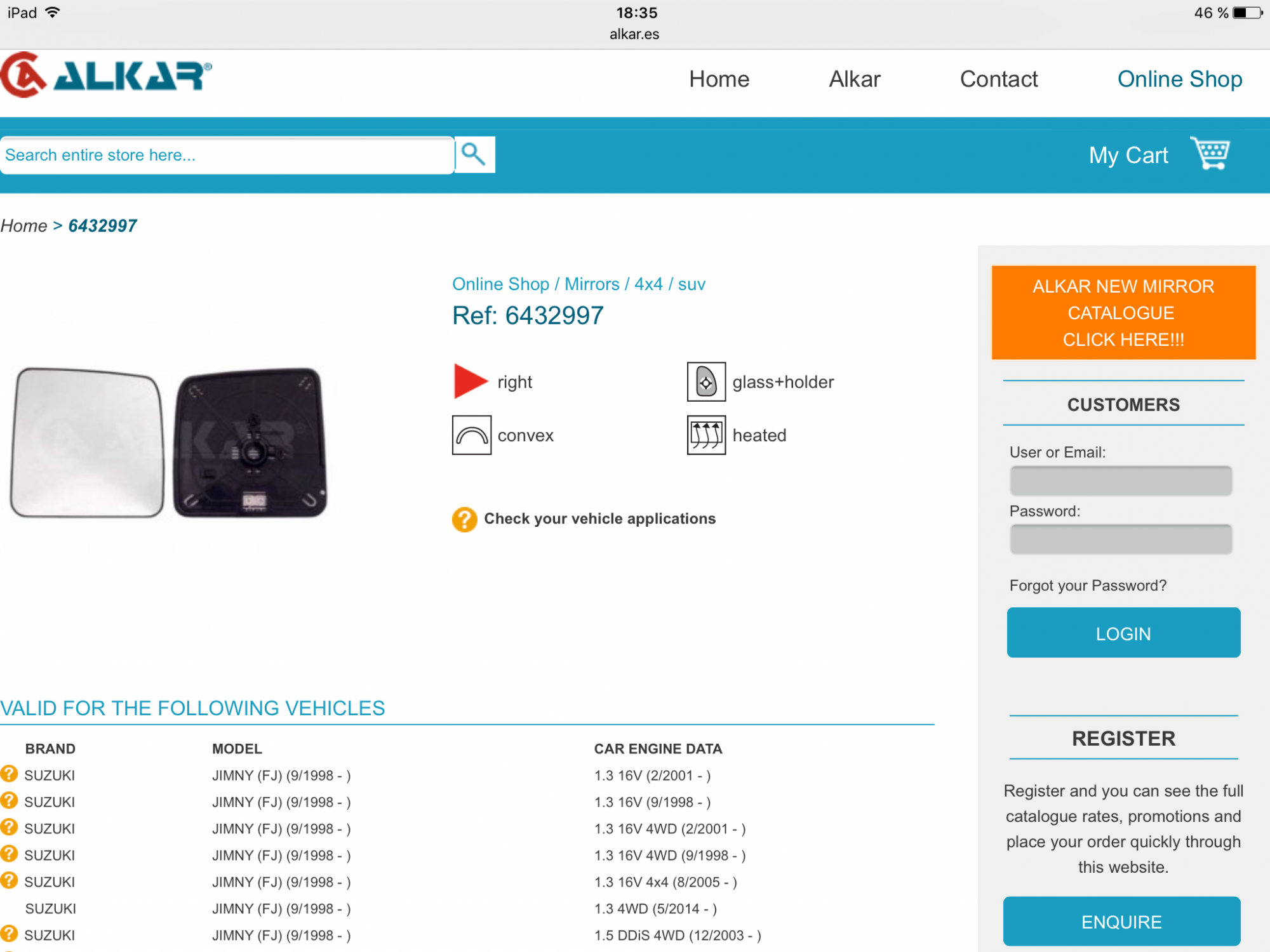

    Заказал только что на Экзисте зеркальный элемент за 755₽. С подогревом!!!! Аналог Испанский Alkar. Завтра должен прийти.
    --- сообщения объединены, 17 мар 2016 ---
    Вначале защелкивается центральный шарнир, затем внешний (боковой), а в последнюю очередь нижний.
    Снимать лучше в обратном порядке: нижний, боковой, центральный.


    Вложения:

    • image.png
    Последнее редактирование: 17 мар 2016
    Димма нравится это.
  2. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.957
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Жесть! А где, географически, такие ужасы происходят?

  3. kSashka
    Оффлайн

    kSashka Премиум-аккаунт

    Регистрация:
    2 авг 2010
    Сообщения:
    12
    Баллы:
    7
    Адрес:
    Мск
    Да сейчас зеркала много где снимают :-(

  4. Serge_S
    Оффлайн

    Serge_S

    Регистрация:
    13 ноя 2015
    Сообщения:
    9
    Баллы:
    1
    Адрес:
    Москва
    Мичуринский, ОД80, ЗАО

  5. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.957
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    итить... здравствуй социализм...

  6. Xenos
    Оффлайн

    Xenos

    Регистрация:
    15 авг 2011
    Сообщения:
    485
    Баллы:
    181
    Адрес:
    Хабаровск
    У нас тоже началось... стабильность (с)

  7. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.957
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Мля, импортозамещение!
    Теперь что, замки и броне листы на бензобак ставить? Потом аккумулятор начнём домой носить, следующее - вспомним руль быстросъёмный на ласточкином хвосте.
    О, дворники ещё, чуть не забыл! (((((

  8. Xenos
    Оффлайн

    Xenos

    Регистрация:
    15 авг 2011
    Сообщения:
    485
    Баллы:
    181
    Адрес:
    Хабаровск
    Ну у меня уголки на ушах, залиты эпоксидкой болты на нижних стопарях, два механических замка (тяга автомата и капот), диалоговая сига и доп. иммобилайзер.
    Это для наших мест когда-то было нормой подготовки, теперь, чую, возвращаемся...

  9. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.957
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    что за уголки на ушах?

  10. Serge_S
    Оффлайн

    Serge_S

    Регистрация:
    13 ноя 2015
    Сообщения:
    9
    Баллы:
    1
    Адрес:
    Москва
    Видимо зеркальные элементы в зеркалах (ушах) зафиксированы намертво.
    Итог: без регулировок, но зато не спизд*ят.... а разломают к еб*ням!)

  11. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.957
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Да ну, не думаю. Это про что-то другое.

  12. Serge_S
    Оффлайн

    Serge_S

    Регистрация:
    13 ноя 2015
    Сообщения:
    9
    Баллы:
    1
    Адрес:
    Москва
    abcom, я кажется догадался. Эти уголки являются некими ограничителями по внешним углам зеркального элемента, препядствующими его снятию. В итоге регулировки (ограниченные рамками зеркала) остаются, но снять элемент уже не получится... только ломать.

  13. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.957
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    может проще и правильней дождаться ответа автора? шо гадать-то? )))))

  14. Тайга
    Оффлайн

    Тайга

    Регистрация:
    30 июл 2012
    Сообщения:
    102
    Баллы:
    94
    Адрес:
    Регион 42
    Установка зеркал с подогревом.
    У Jimny 2006 г. мкпп, левый руль в стоке подогрева зеркал нет.

    Зеркала с подогревом в сборе купил здесь на сайте у добрых людей. Спасибо Вам.
    Купил ради контактов и косу двери, и разъем от зеркала с подогревом.

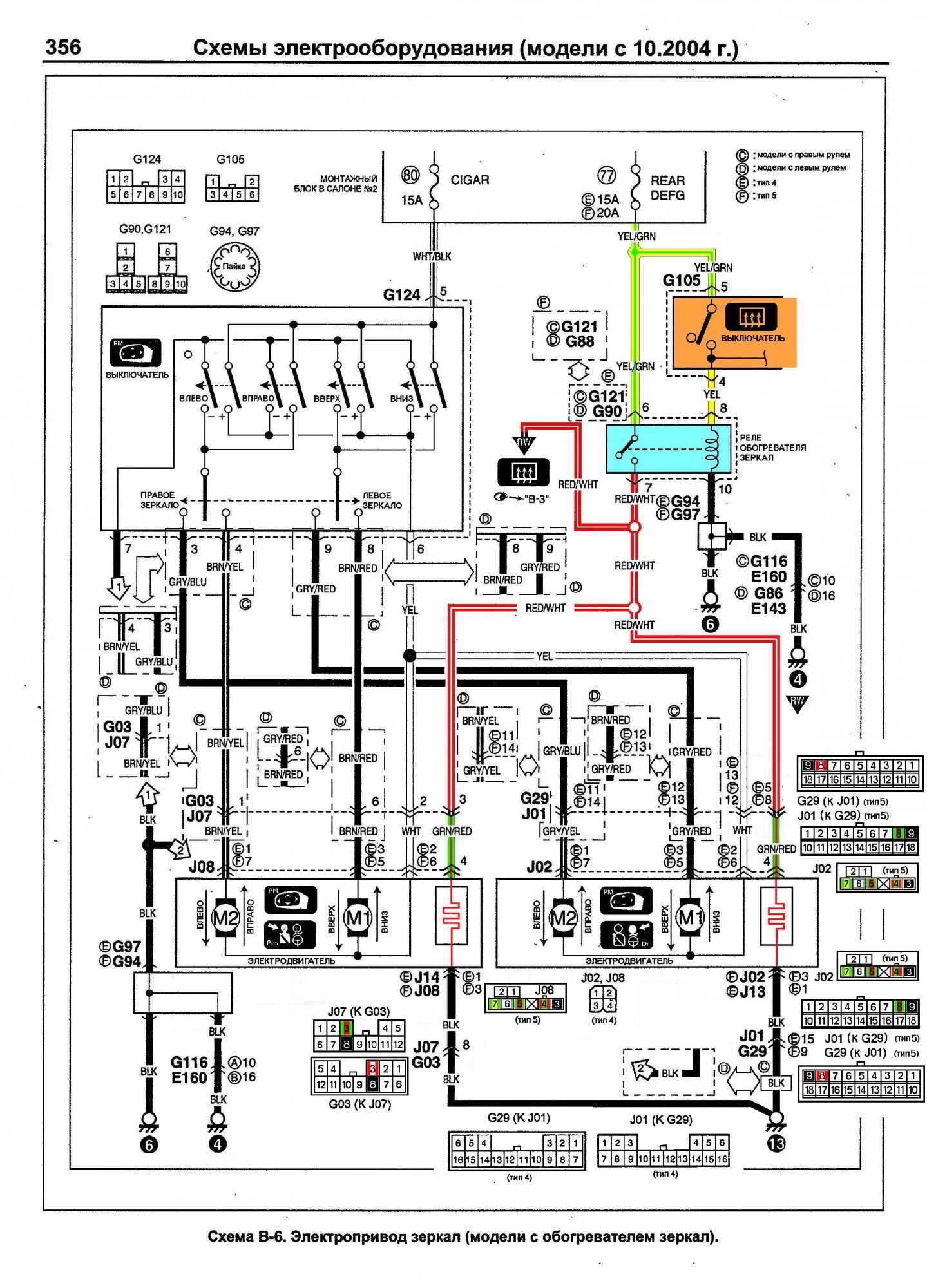

    Схему подключения взял в книге. Ошибки в схеме переключателя регулировки зеркала - исправил (перерисовал).
    Всё что имеет отношение к обогреву зеркал подкрасил (проводка - по цвету проводов, реле - по цвету корпуса, выключатель - по цвету разъема). Цоколёвку разъёмов поместил рядом.

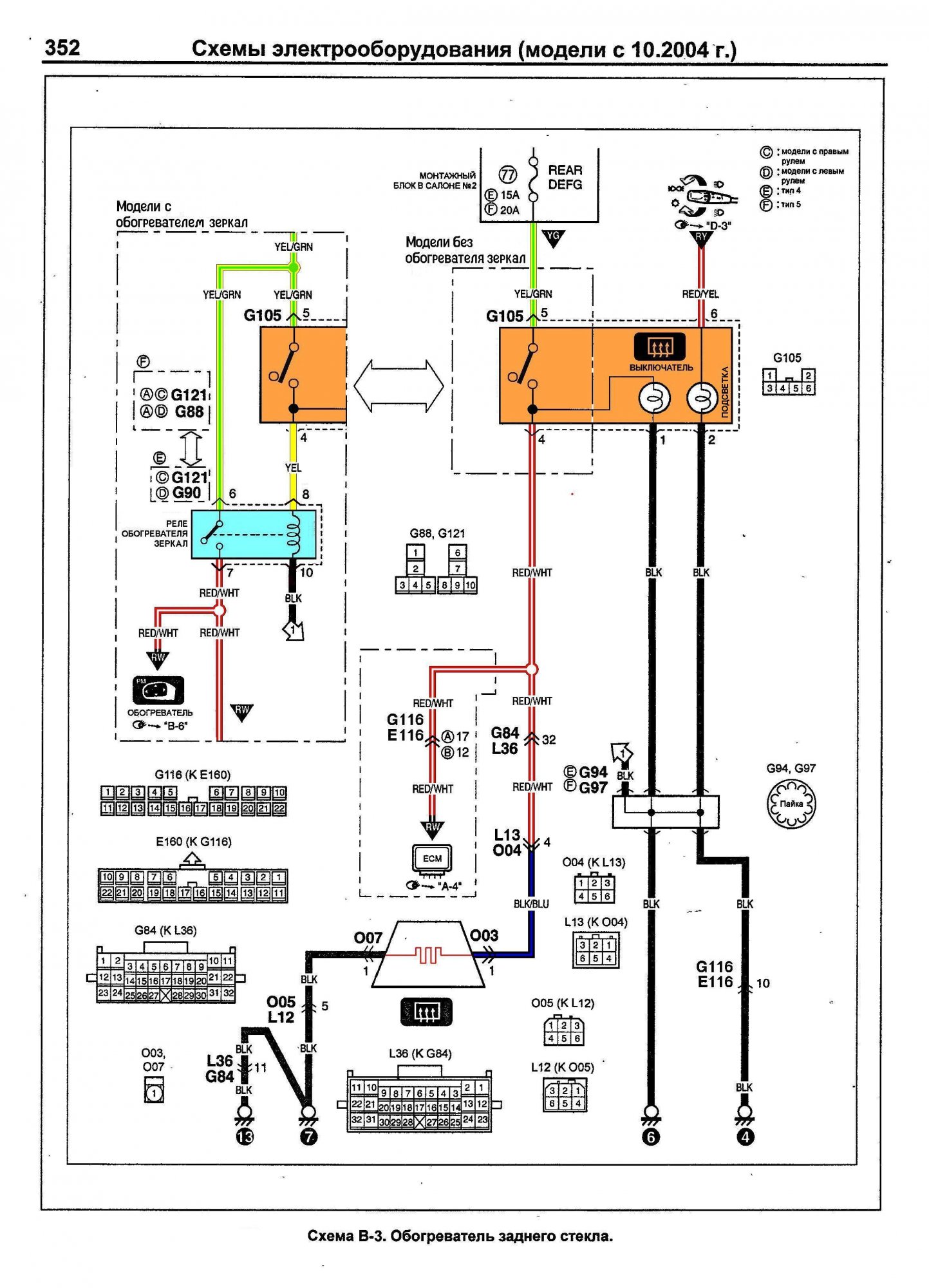

    Рассмотрим Схему В-3. Обогреватель заднего стекла.
    На ней видно что в моделях без обогрева зеркал напряжение с кнопки включения подогрева заднего стекла сразу идет на обогреватель заднего стекла по красно-белому проводу. Реле тут нет.
    А вот в моделях с обогревом зеркал напряжение с кнопки включения подогрева заднего стекла идет на управление реле по желтому проводу. И уже реле включает напряжение и на обогрев заднего стекла, и на обогрев зеркал по красно-белому проводу..

    Обложка книги Suzuki Jimny устройство, то и ремонт.jpg Схема В-3. Обогреватель заднего стекла.jpg Схема В-3 Электропривод зеркал с Обогревателем.jpg

    Исследуя что и где всё это находится в машине, обнаружил - реле обогрева зеркал и заднего стекла в машине уже стоит и проводка до разъема дверей проведена.
    Вывод: первое, что надо сделать - посмотрите стоит ли в вашей машине реле обогревателей зеркал и заднего стекла.
    Если реле в машине стоит, то, вероятно, и проводка до разъема косы обоих дверей в вашей машине уже проведена.
    Останется только проложить два провода в косе дверей до зеркала.
    Реле можно и услышать. В тишине, при заглушенном двигателе поверните ключ в положение "ON", и если нажимать и отпускать кнопку "подогрев заднего стекла" (в ней загорается индикатор), то слышно как клацает реле слева под рулём.

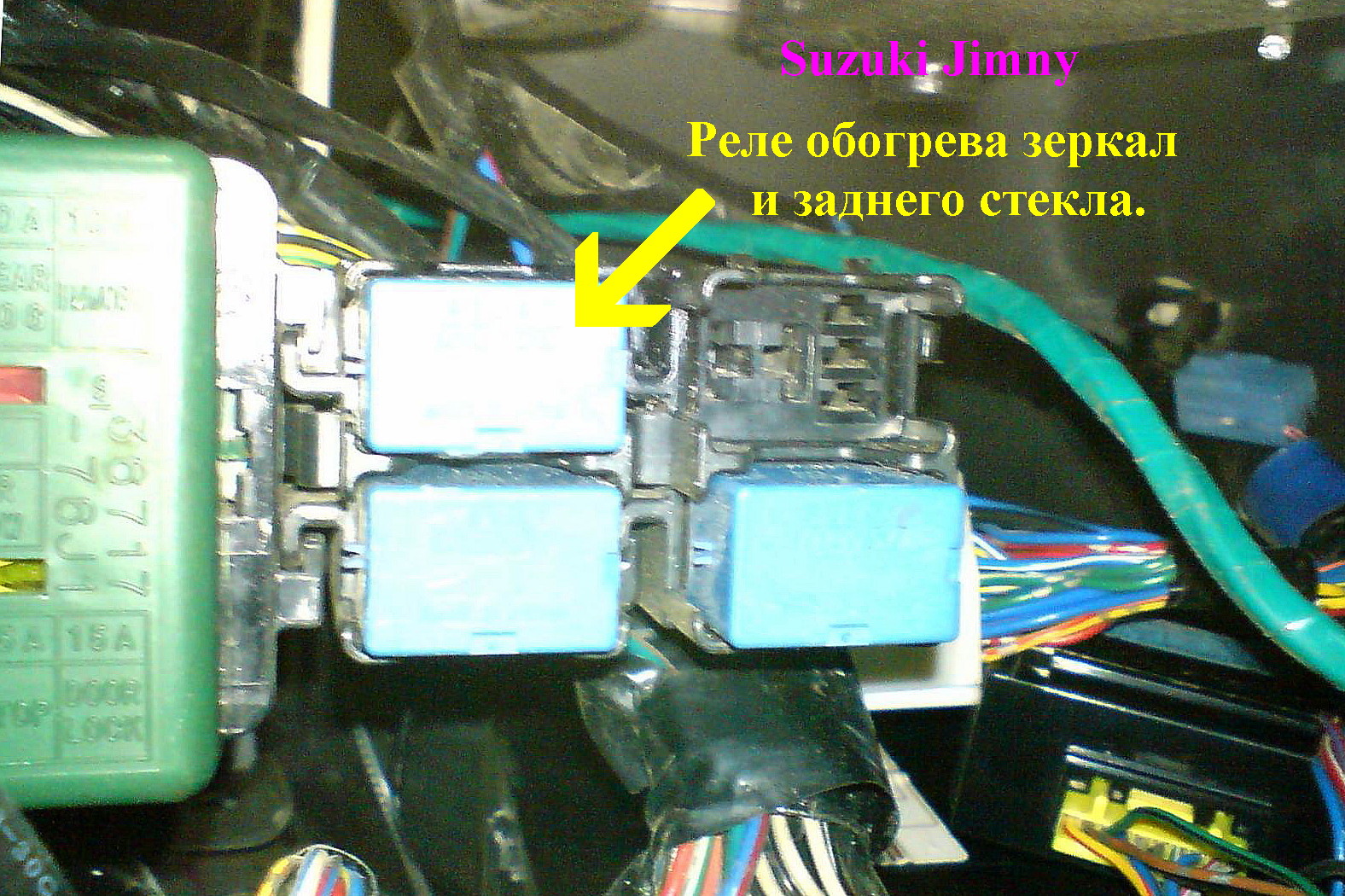

    Реле находится здесь:

    Блок реле. text.jpg

    А проводка до разъёмов косы дверей выглядит так:

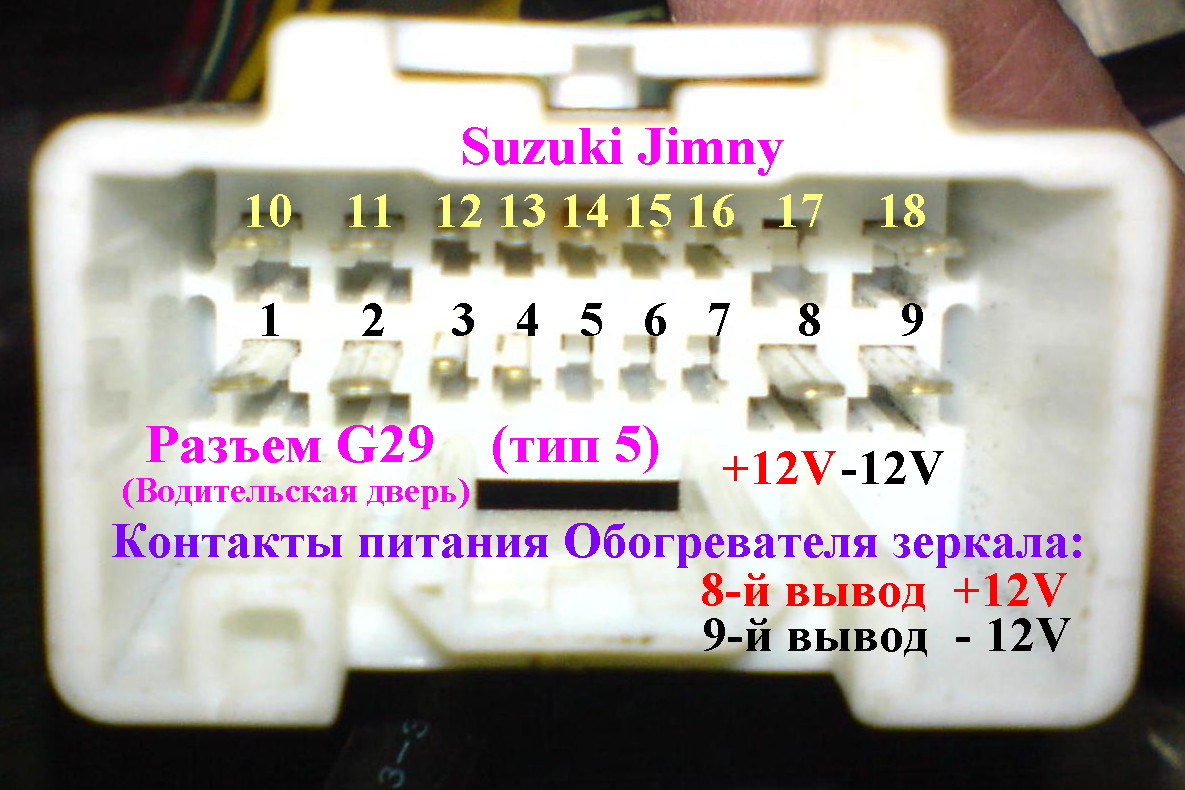

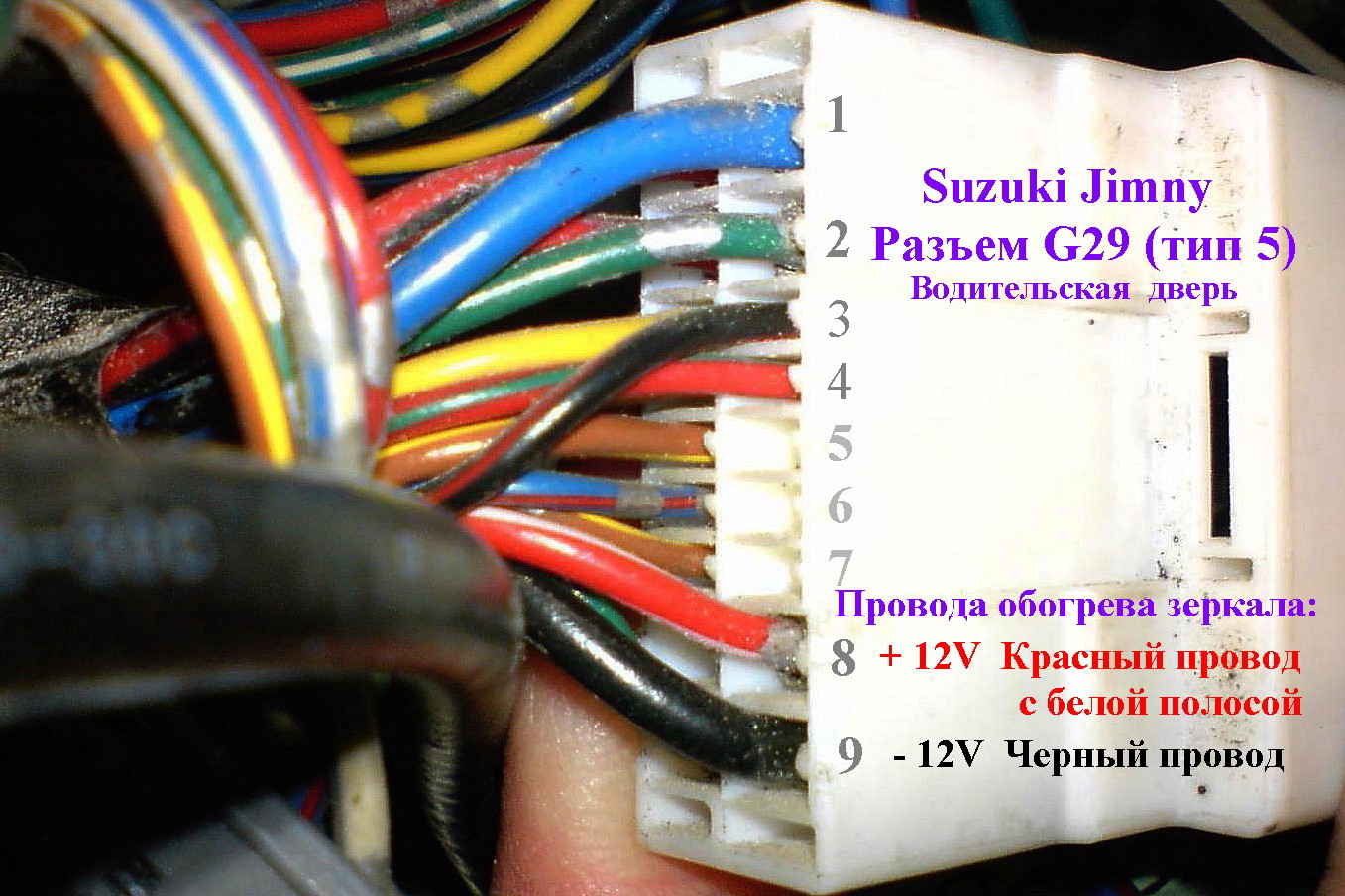

    К водительской двери идет разъёме G29 (к J01 косы двери). . . . . ..

    Разъём G29.DSC00148а.jpg Разъём G29.DSC00146.jpg

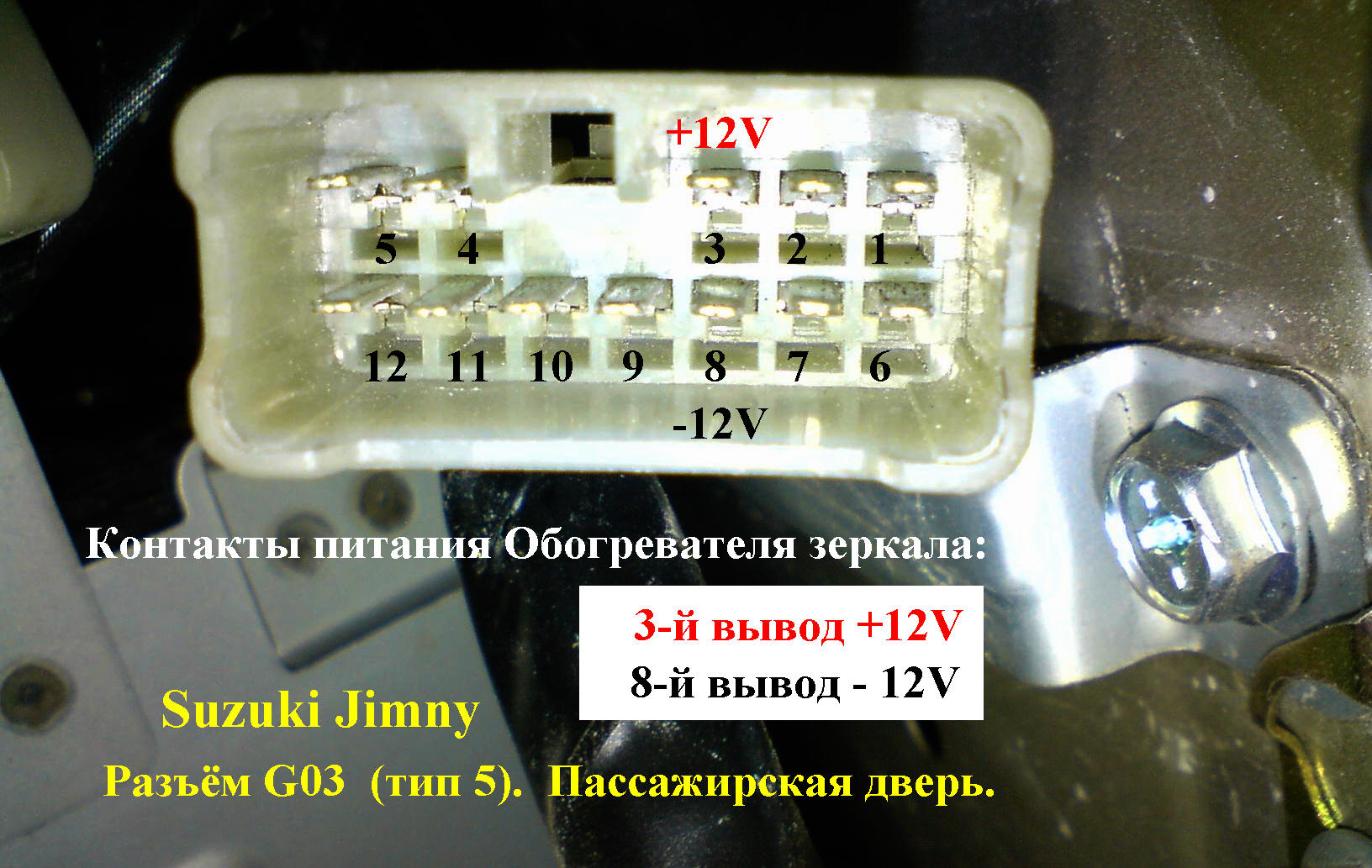

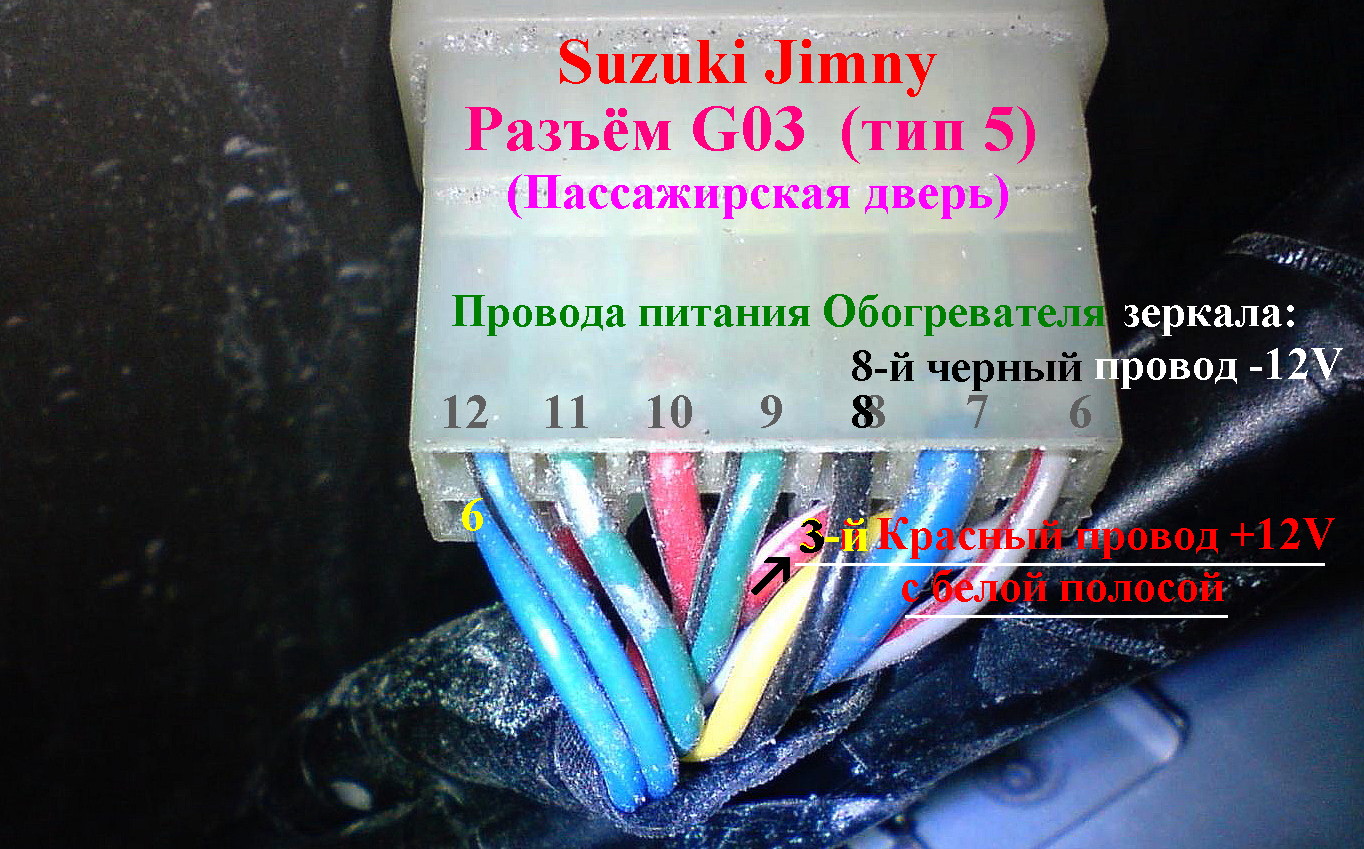

    К пассажирской двери идет разъёме G03 (к J07 косы двери).

    Разъём G03.DSC00170.jpg Разъём G03.DSC00166.jpg

    Нам остается только изготовить и провести провода.

    Изготавливаем провода.

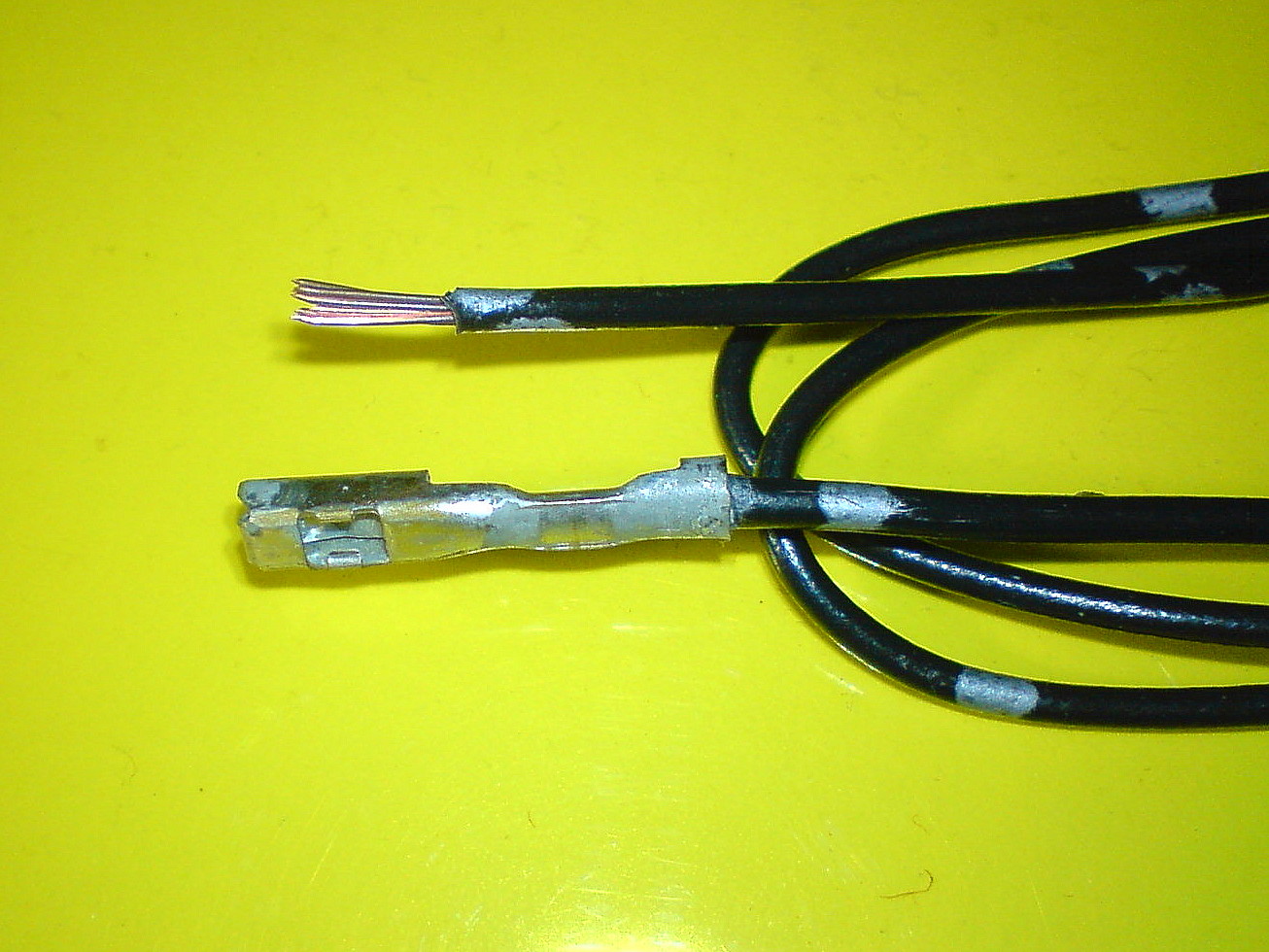

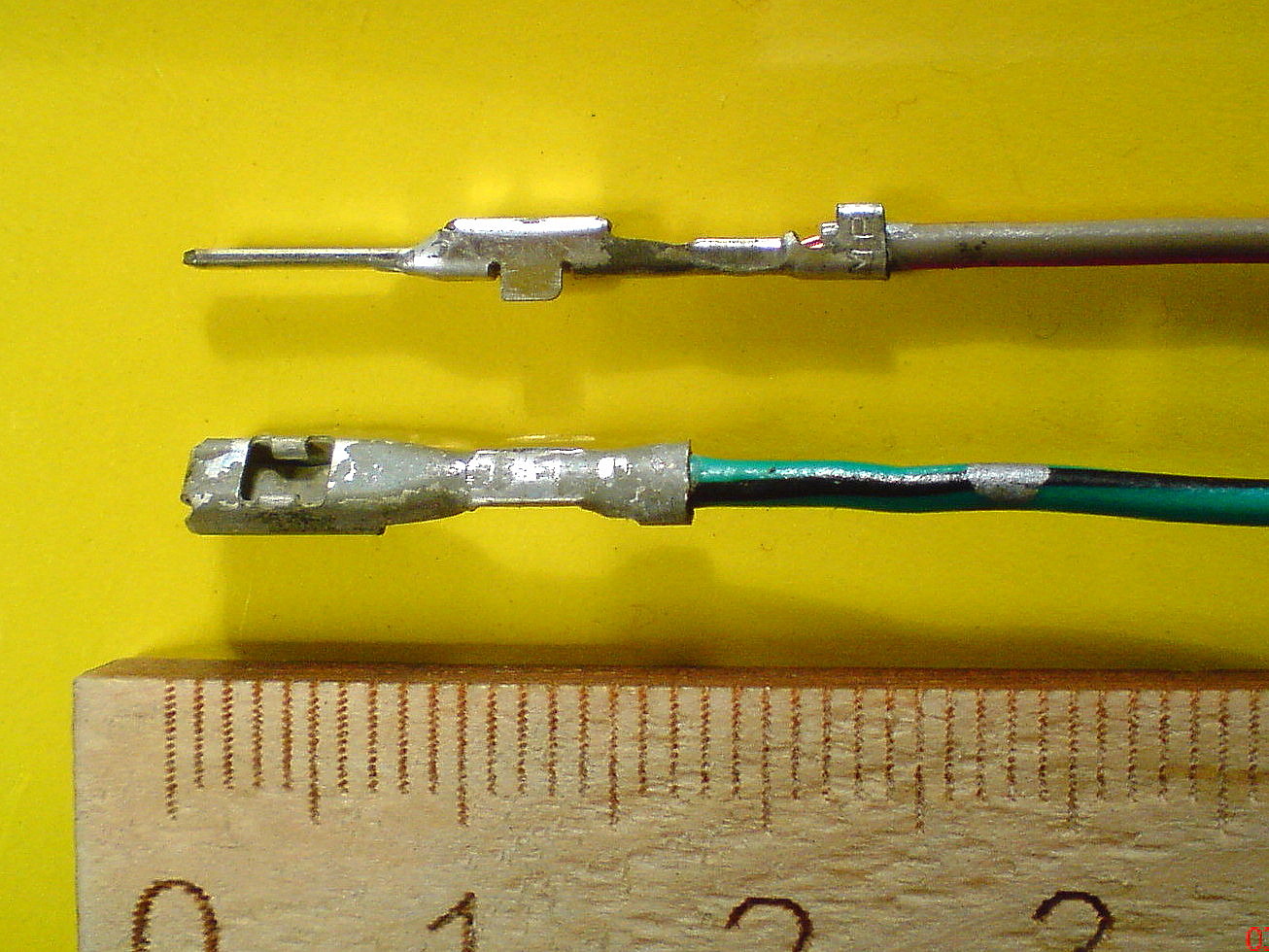

    - Для водительской двери надо один провод = 97 см. с металлическими контактами на концах - папа и мама.

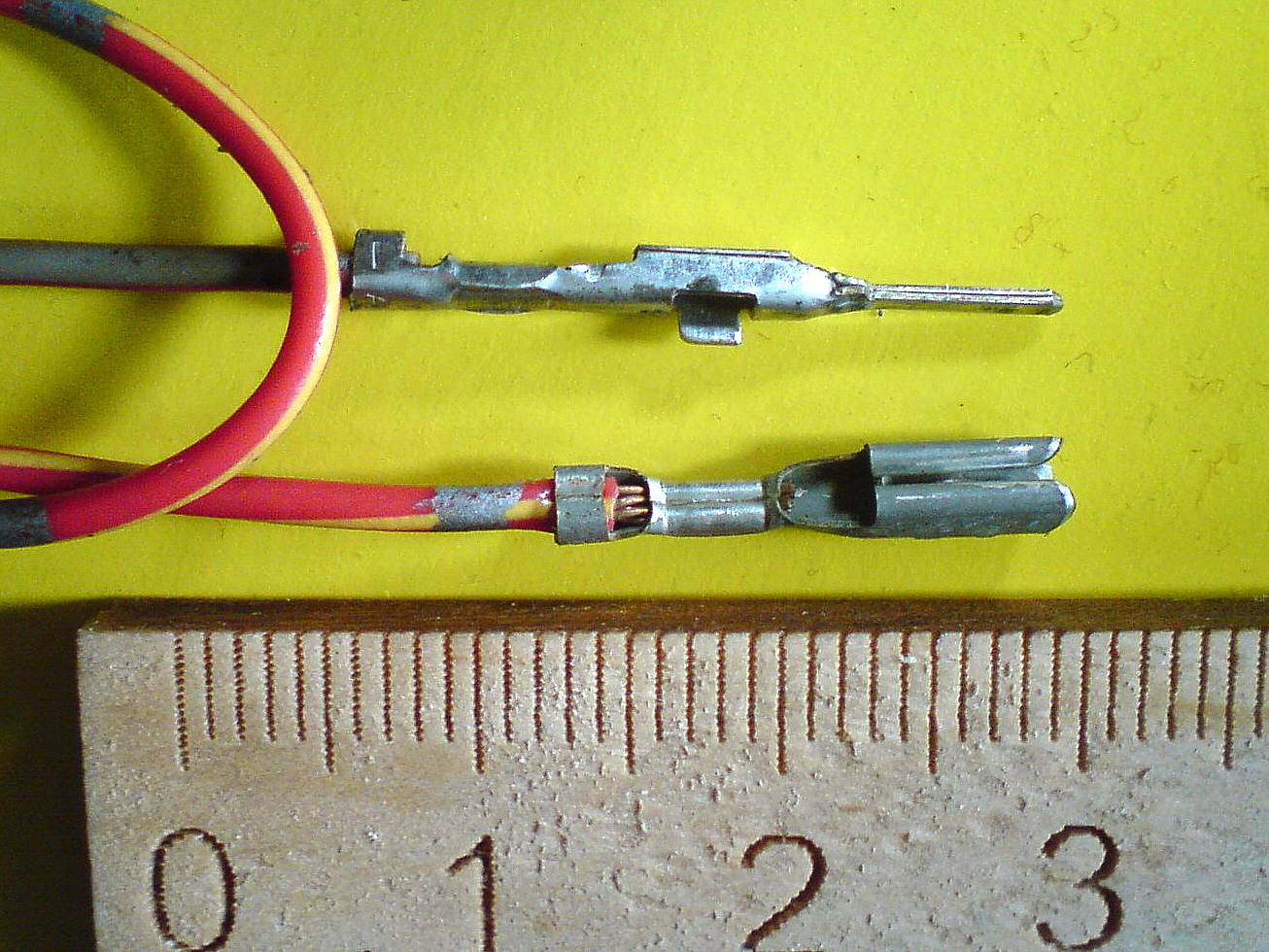

    И один короткий проводок = 50 см. с контактом папа на одном конце, второй конец припаивается к минусовому проводу в косе двери.

    DSC01922.JPG DSC01920.jpg

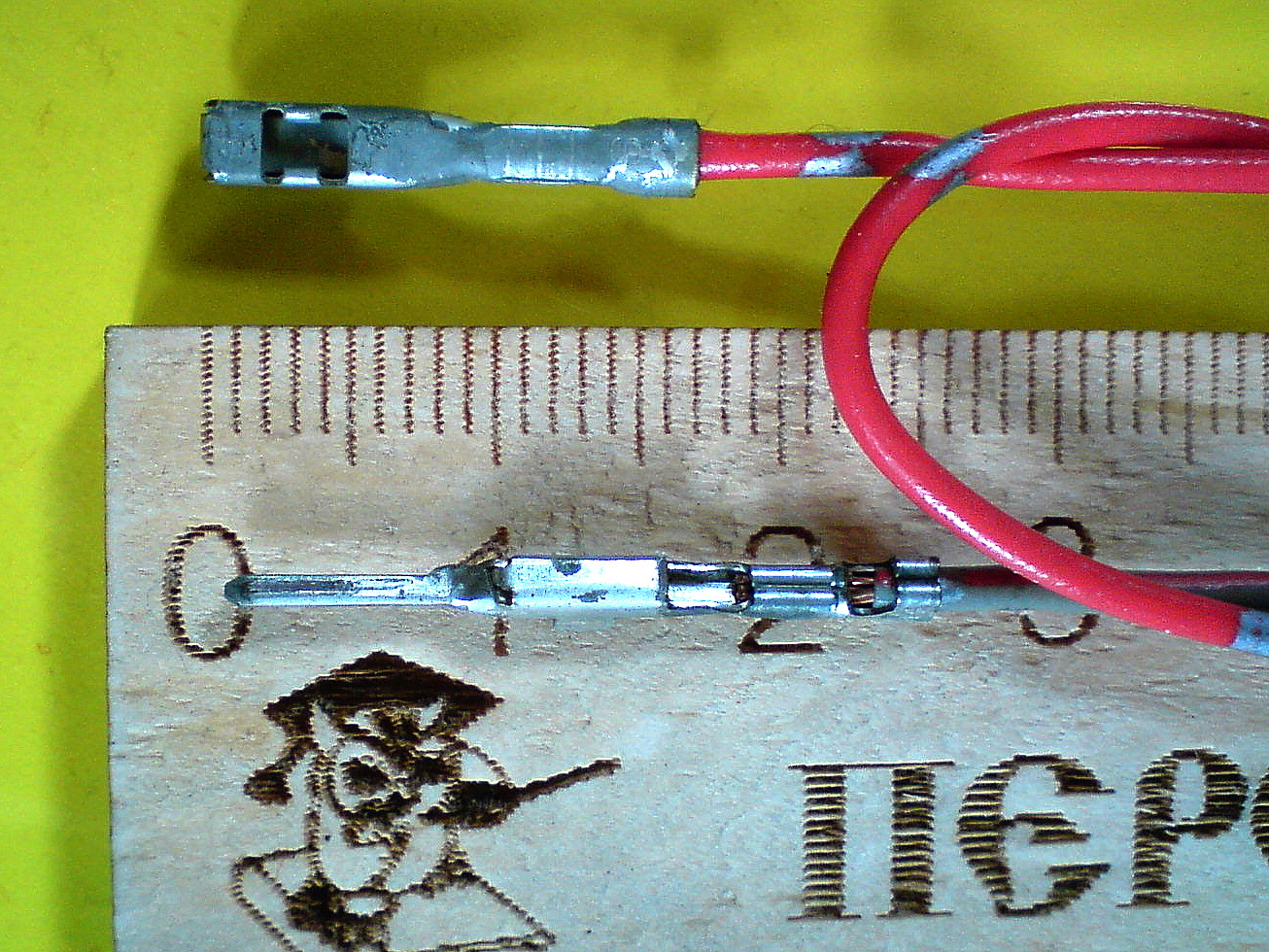

    - Для пассажирской двери надо два провода по 97 см. с металлическими контактами на концах - папа и мама.

    DSC01924.jpg DSC01923.jpg

    Провода с уже припаянными (обжатыми) металлическими контактами "мама" взял из старой косы задних дверей. Отмерил нужную длину и ко второму концу припаял металлические контакты "папа". Контакты взял от старого разъема зеркала. Всё купил здесь на форуме.

    Подготовительные работы.
    Снял пластиковые пороги, пластиковую накладку на громкоговорители, открутил динамики, отсоединил разъёмы косы дверей. Снял пластиковую накладку на двери, отсоединив разъём управления стеклоподъемниками, и отогнул полиэтилен. Вытащил косу с резиновой гофрой и разъёмом из салона к двери. Отсоединил разъём от зеркала, снял зеркала без подогрева и установил зеркала с подогревом.

    Прокладываем провода в водительской двери.

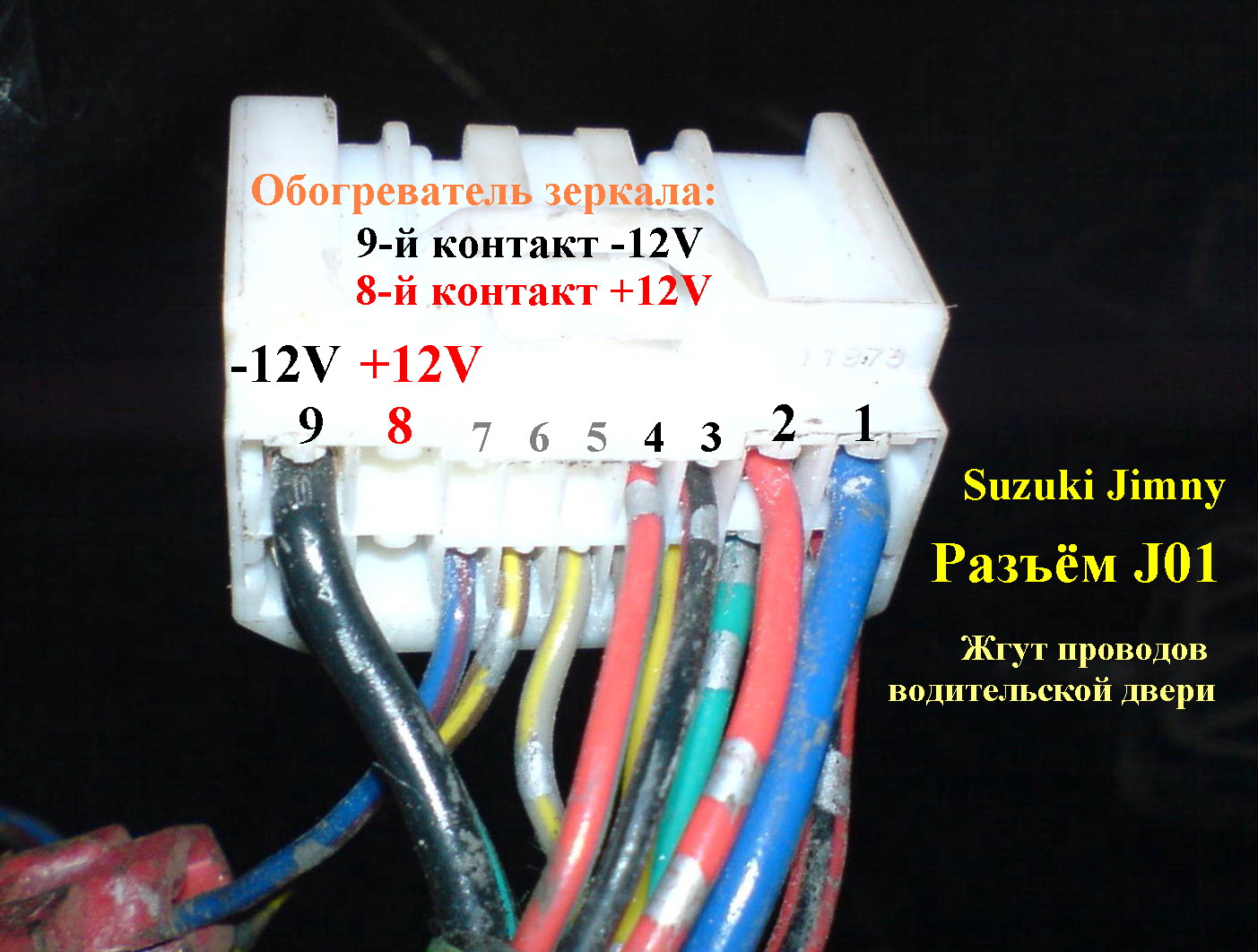

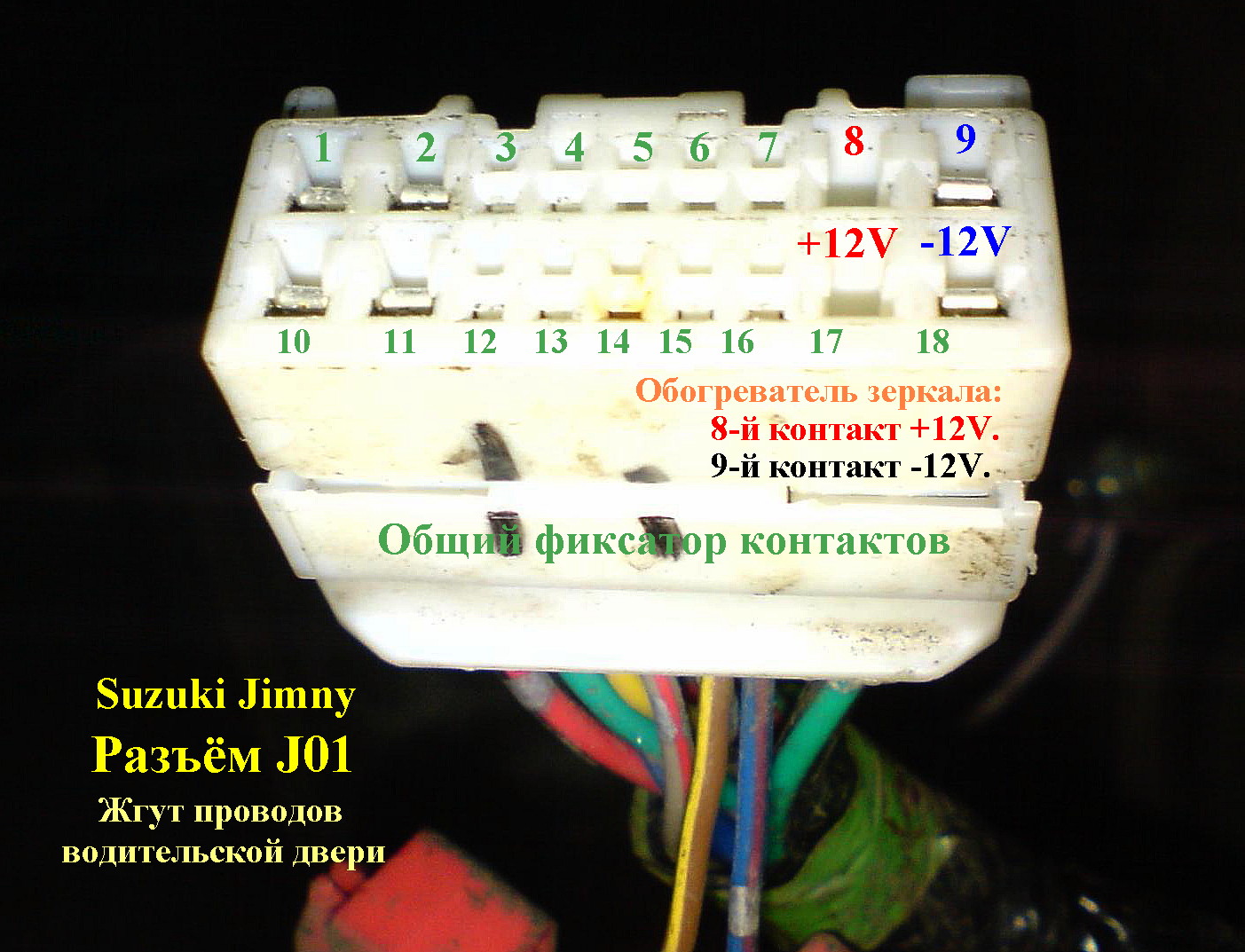

    В разъёме J01:
    - В 8-е гнездо вставил провод с контактом мама (+12V).
    - Провод (-12V) уже установлен в 9-е гнездо. К нему в середине
    косы и припаяем короткий (50 см.) проводок от зеркала.

    Разъём J07tex.DSC00138.jpg Разъём J07tex.DSC00139text.jpg

    Провод +12V. от 8-го гнезда разъёма J01 надо уложить в жгут.
    Я размотал всю изоляцию. Продел провод через пластиковую и
    резиновую гофру, уложил его в жгут и закрепил изоляцией.
    Второй конец этого же провода идёт к разъёму зеркала вместе
    с тремя проводами электро регулировки наклона зеркала.
    В разъем зеркала J02:
    - В 4-е гнездо вставил провод с контактом "папа" (+12V от 8-го гнезда разъёма J01).
    - В 3-е гнездо вставил провод с контактом "папа" (-12V ). Это короткий проводок (50 см.),
    уложил его вместе с проводом + 12V и проводами электро регулировки наклона зеркала.
    А второй конец этого короткого проводка припаял к проводу черного цвета, идущему от 9-го контакта разъема J01. Это минусовый провод, идёт к выключателю центрального замка. Теперь будет ещё и минусом для обогревателя зеркала.
    ... Всё заизолировал, зафиксировал стяжками.
    Протянул жгут с разъёмом обратно в салон.
    И всё собрал в обратном порядке.
    Водительская дверь готова.
    Можно попить чайку:drinks:

    Прокладываем провода в пассажирской двери.

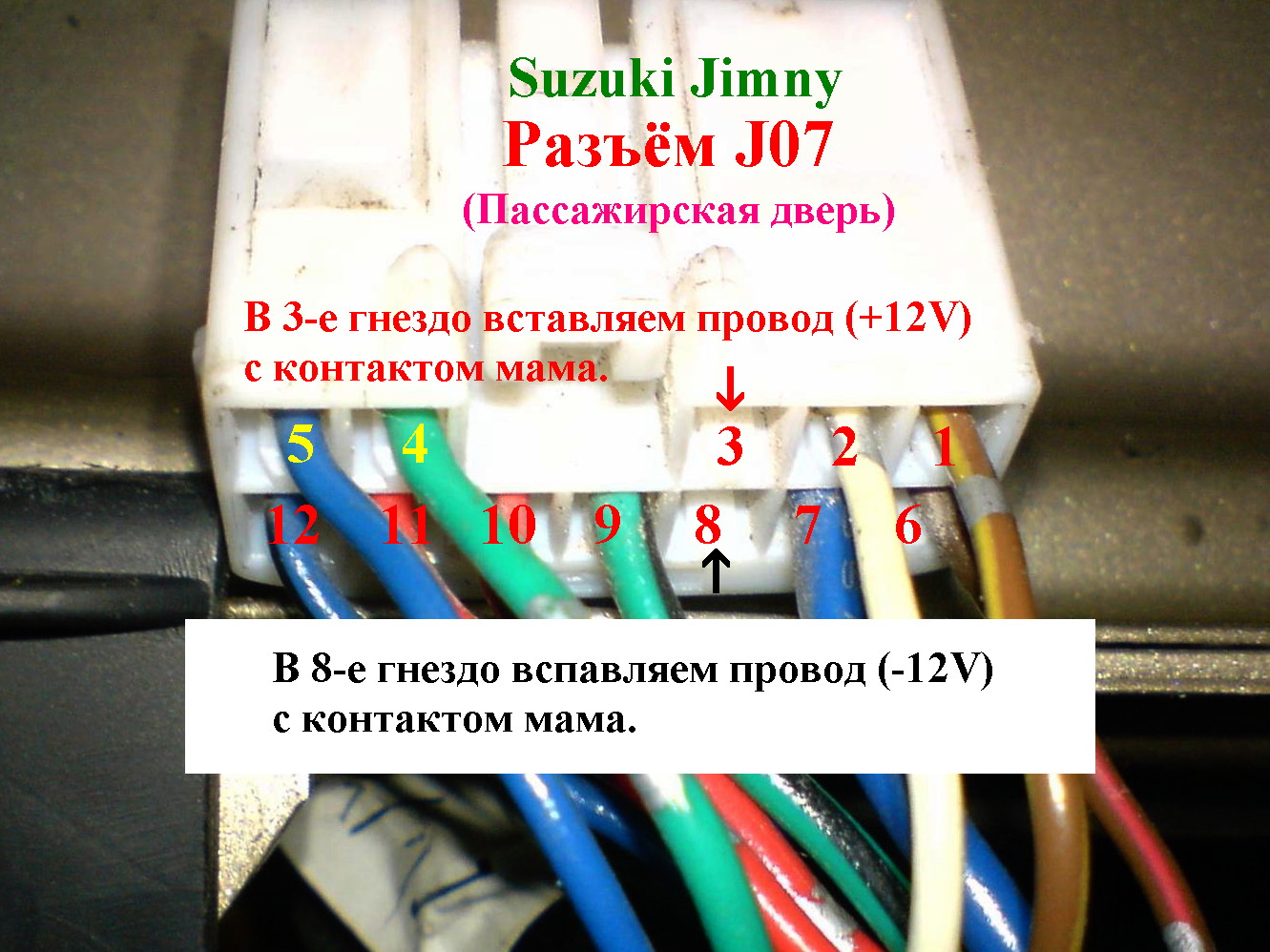

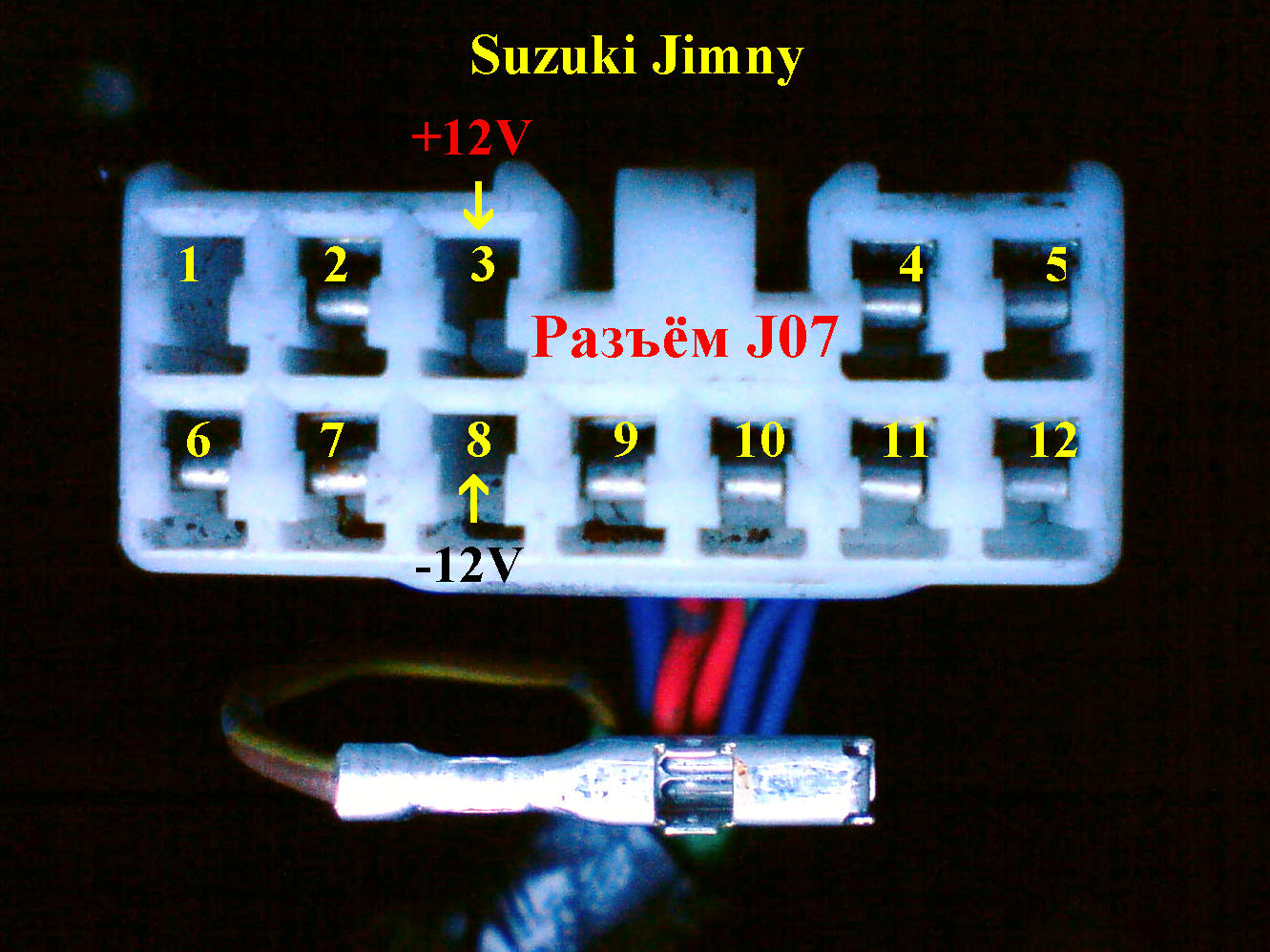

    В разъёме J07:
    - В 3-е гнездо вставил провод с контактом мама (+12V).
    - В 8-е генздо вставил провод с контактом мама (-12V).

    Разъём J07.DSC00164а.jpg Разъём J07.DSC00179.jpg

    Провода от 3-го и 8-го гнезда разъёма J07, размотав всю изоляцию, продел через пластиковую и резиновую гофру, уложил их в жгут и провел к разъёму зеркала вместе с тремя проводами электро регулировки наклона зеркала.
    В разъем зеркала J08:
    - В 4-е гнездо вставил провод с контактом "папа" (+12V от 3-го гнезда разъёма J07).
    - В 3-е гнездо вставил провод с контактом "папа" (-12V от 8-го гнезда разъёма J07).
    ... Всё заизолировал, зафиксировал стяжками.
    Протянул жгут с разъёмом обратно в салон.
    И всё собрал в обратном порядке.
    Вот и пассажирскаядверь готова.
    Можно повторить:drinks:

    Проверка.
    Включаю кнопку обогрева заднего стекла, а теперь и зеркал. Зеркало нагревается сильно, но палец терпит. Не просто чувствует тепло, а именно терпит, потому что стекло греется сильно.

    Электрические параметры:
    - Обогреватель зеркала имеет сопротивление: . . . . . . . . . . . R = 12-13 Om.
    Напряжение в бортовой сети автомобиля: . . . . . . . . . . . . . . . U = 12,5 - 14,5 В.
    Потребляемый ток: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. I .= 1 - 1,2 А.
    Мощность (в зависимости от напряжения в сети): . . . . . . . . . . P = 12,5 - 17,5 W.
    - Два зеркала:
    Потребляют ток: . . . I .= 2 - .2,4 А.
    Мощность: . . . . . . . P .= 25 - 35 W.
    - Обогреватель заднего стекла
    имеет сопротивление: . . . . . . . . . . R = 4,3 Om.
    Напряжение в бортовой сети автомобиля: . . . . . . . . . . . . . . ..U = 12,5 - 14,5 В.
    Потребляемый ток: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. I .= 2,9 - 3,4 А.
    Мощность (в зависимости от напряжения в сети): . . . . . . . . . . P = 36,25 - 49,3 W.
    - Обогреватели зеркал и заднего стекла включенные вместе:
    Потребляют ток: . . . .I .= 4,9 - 5,8 А.
    Мощность: . . . . . . . P .= 61 - 84,3 W.


    Продолжение следует. ... Да в общем и всё.

    Последнее редактирование: 12 ноя 2016
    Sergo.ru, Dmitriy_K, abcom и еще 1-му нравится это.
  15. Xenos
    Оффлайн

    Xenos

    Регистрация:
    15 авг 2011
    Сообщения:
    485
    Баллы:
    181
    Адрес:
    Хабаровск
    Да всё правильно сказали - по нижнему краю уха на заклёпках металлический уголок, примерно 1 см шириной и 3 см высотой.
    Не мешает регулировке, но делает невозможным быстрый съём зеркального полотна.

  16. Kurohtina
    Оффлайн

    Kurohtina

    Регистрация:
    6 сен 2009
    Сообщения:
    85
    Баллы:
    53
    Адрес:
    москва
    Добрый день.
    Имею джим 2008 г.в., левый руль. Кокнули зеркальный элемент. Новое зеркало уже раздобыла, осталось только прикрутить. Вопрос: можно ли перекинуть цветную накладку со старого зеркала на новое, чтоб в цвет кузова было, ничего при этом не разломав? Если можно, то как?

  17. Томал
    Оффлайн

    Томал

    Регистрация:
    9 сен 2008
    Сообщения:
    179
    Баллы:
    182
    Адрес:
    Москва
    Можно!
    Нужно разбирать зеркало.Сама накладка крепится на защелках в 4-5 точках.

  18. Тайга
    Оффлайн

    Тайга

    Регистрация:
    30 июл 2012
    Сообщения:
    102
    Баллы:
    94
    Адрес:
    Регион 42

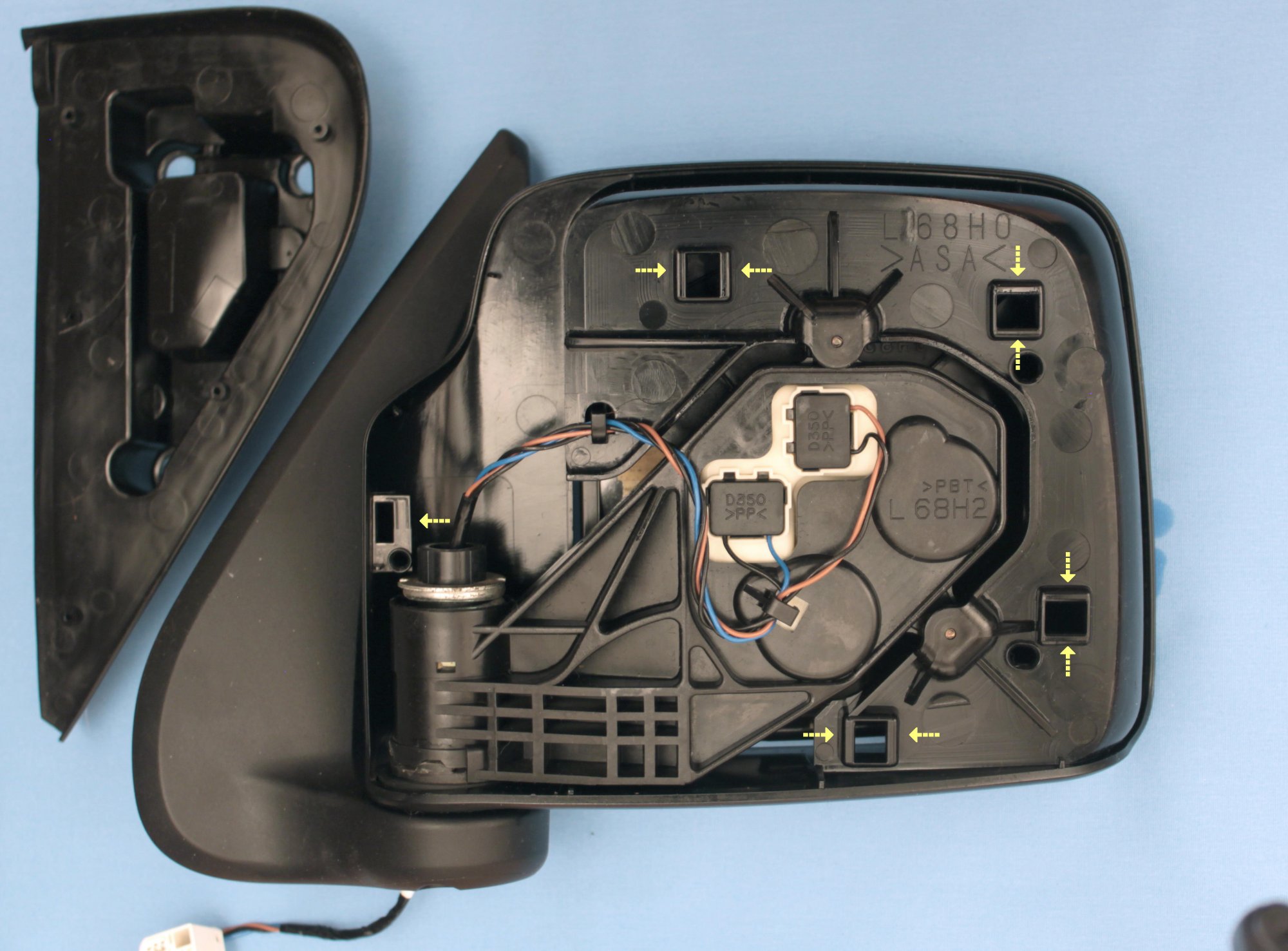

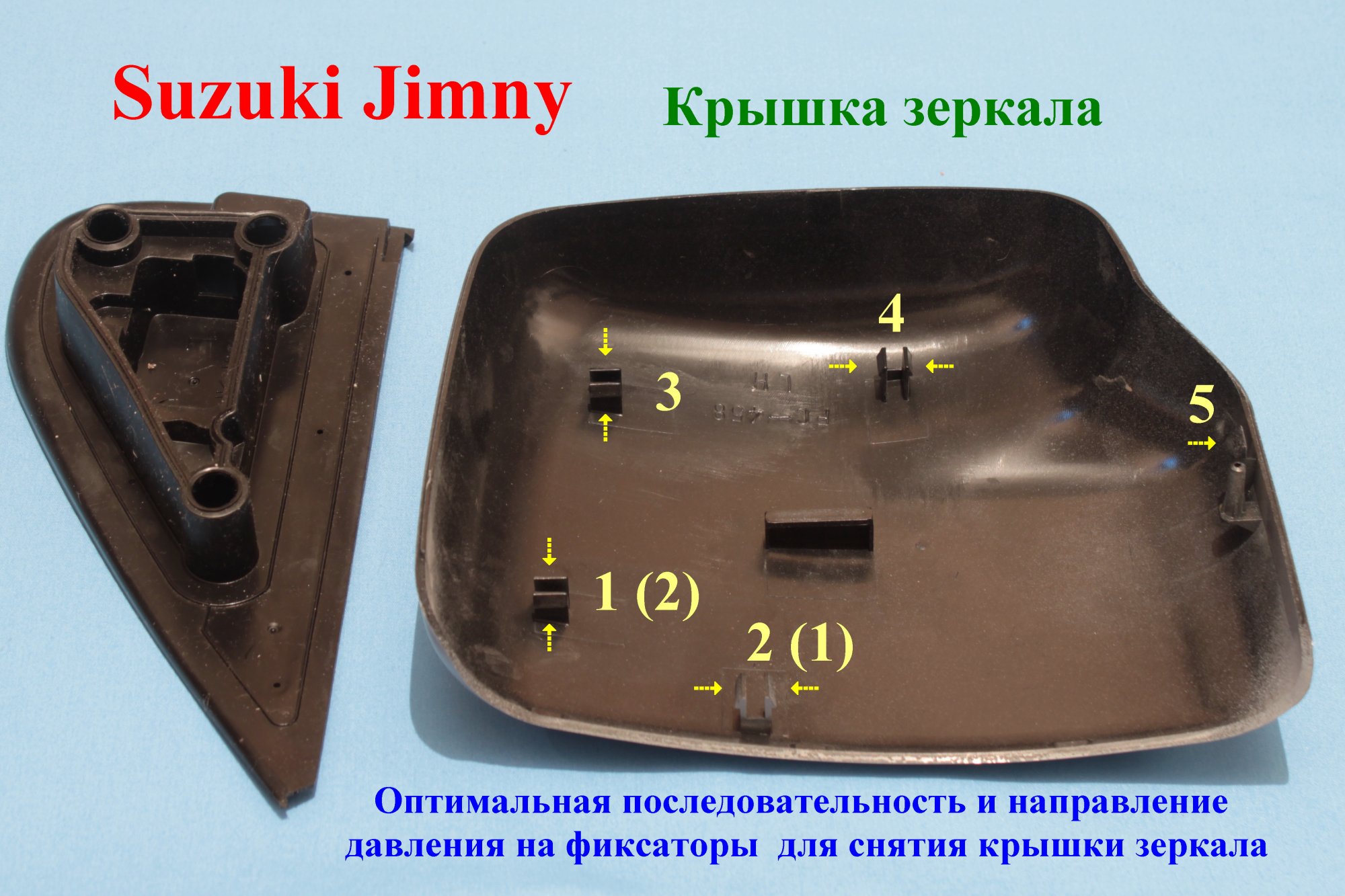

    Kurohtina, цветную накладку (крышку) зеркала можно снять не снимая и не разбирая зеркало. Но сейчас на улице холодно и чтобы не отломались фиксаторы лучше это делать в тепле. А если феном подогреете крышку чтобы была теплой (но не горячей), то ещё лучше.

    Стеклянный элемент не надо сдергивать с фиксирующих шарниров.
    Для доступа к фиксаторам надо повернуть стекло зеркала в крайнее положение, когда между корпусом и стеклянным элементом зеркала образуется зазор, достаточный для того чтобы просунуть в это пространство инструмент. Если снимаете крышку на машине, то зеркало можно поворачивать кнопками электро регулировки. Если дома, то надавливая на стекло с одного края, можно поворачивать зеркало. Поворачивая его в этом случае вы услышите звуки (тррррр) проскальзывания шестеренок; это не страшно, они пластиковые.

    Крышка зеркала. Как снять..jpg Корпус зеркала. Как снять..jpg
    К сожалению нет фото со стороны зеркального элемента.

    В указанной на фото последовательности, пинцетом или одновременно двумя отвертками отожмите фиксатор и чуть утопите его, на несколько миллиметров (2-3 мм). Крышка в этом месте немного отойдет от корпуса. Чтобы фиксатор опять не защелкнулся, между крышкой и корпусом в этом месте вставьте спичку, тряпочку или что-то подобное. Потом переходите к следующему фиксатору. Когда отстегнёте четыре фиксатор, осторожно приоткройте крышку и уже между крышкой и корпусом осторожно отстегните пятый фиксатор длинной отверткой.

    Последнее редактирование: 18 дек 2016
    Sergo.ru, Xenos и abcom нравится это.
  19. Старый водила
    Оффлайн

    Старый водила

    Регистрация:
    4 май 2011
    Сообщения:
    55
    Баллы:
    48
    Адрес:
    москва
    Треснуло от мороза правое зеркало, уже заказал в Экзисте. Мучают жуткие сомнения по поводу снятия и установки зеркального элемента. Машина 04 года дорестайл. Здесь на ветке одни пишут, что легко, другие - не чипай сломаешь. Одни - начинай сверху, другие сбоку. Дак как всё-таки, и посредством какого инструмента (про фен замётано)?

  20. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.957
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Старый водила, снимай всё зеркало, тащи домой, хорошенько прогрей/нагрей и дальше сам мацай помаленьку, и всё получится. Ничего там исключительного нет. Тяни не спеша и всё как надо расчепится.

  21. Старый водила
    Оффлайн

    Старый водила

    Регистрация:
    4 май 2011
    Сообщения:
    55
    Баллы:
    48
    Адрес:
    москва
    Понял, спасибо.

  22. ilyushka
    Оффлайн

    ilyushka пенсия Премиум-аккаунт

    Регистрация:
    11 сен 2008
    Сообщения:
    1.468
    Баллы:
    414
    Адрес:
    Камчатка
    "Бей сильно, но аккуратно!"...
    Феном прогрей внутренности и нежно тяни по периметру отщёлкивай..

    abcom нравится это.
  23. Старый водила
    Оффлайн

    Старый водила

    Регистрация:
    4 май 2011
    Сообщения:
    55
    Баллы:
    48
    Адрес:
    москва
    Спасибо, буду стараться.
    --- сообщения объединены, 13 янв 2017 ---
    Получил в Экзисте зеркальный элемент. Машина дорест 04. Подойдёт или нет? На коробке написано для Джима 97-05 годов, номер 89100209
    --- сообщения объединены, 13 янв 2017 ---
    Я спрашиваю т.к. на 21 странице подложка у элемента другая. Или и такая подойдёт?


    Вложения:

    • DSC01744.JPG
  24. abcom
    Оффлайн

    abcom Pardon me boy, is that the Chattanooga Choo Choo? Премиум-аккаунт

    Регистрация:
    8 дек 2008
    Сообщения:
    12.957
    Баллы:
    859
    Адрес:
    Москва - Северное Тушино
    Додристайл зеркало сильно отличается от рестайла, и размером и системой крепления. Ща уже не помню точно как оно выглядит дорестайловое. Но если тебе размер подходит, а крепление нет, нагревай сильней и отрывай само зеркало от пластика и сажай на своё крепление, хоть на клей, хоть на крутой двусторонний скотч.

  25. Дискоман
    Оффлайн

    Дискоман

    Регистрация:
    2 мар 2015
    Сообщения:
    7
    Баллы:
    1
    Адрес:
    г. Москва
    Кто не хочет морочиться - есть у меня мастер (спрашивайте сразу в личку или на мыло) по установке элементов обогрева в боковые зеркала. Причём делает он это вдумчиво и с доп. релюшками и т.д.: на разных а/м нельзя просто цеплять элементы обогрева на штатную кнопку включения обогрева заднего стекла. Теперь у меня боковые зеркала всегда сухие и всё видно.
