МКПП Помогите разобраться с муфтами и шестернями 3 и 4 передач?

Тема в разделе "Suzuki Jimny / Эксплуатация и ремонт", создана пользователем svetlyak40wt, 22 фев 2015.

  1. svetlyak40wt
    Оффлайн

    svetlyak40wt

    Регистрация:
    19 апр 2010
    Сообщения:
    250
    Баллы:
    171
    Адрес:
    Москва
    В соседней темке про диагностику болячек по звуку, я писал, что машинка захрустела на 3/4 передачах. Диагностика в сервисе показала, что ряд запчастей изношен. И вот теперь мне надо эти детали заказать. На картине почти всё понятно, кроме нескольких вещей:

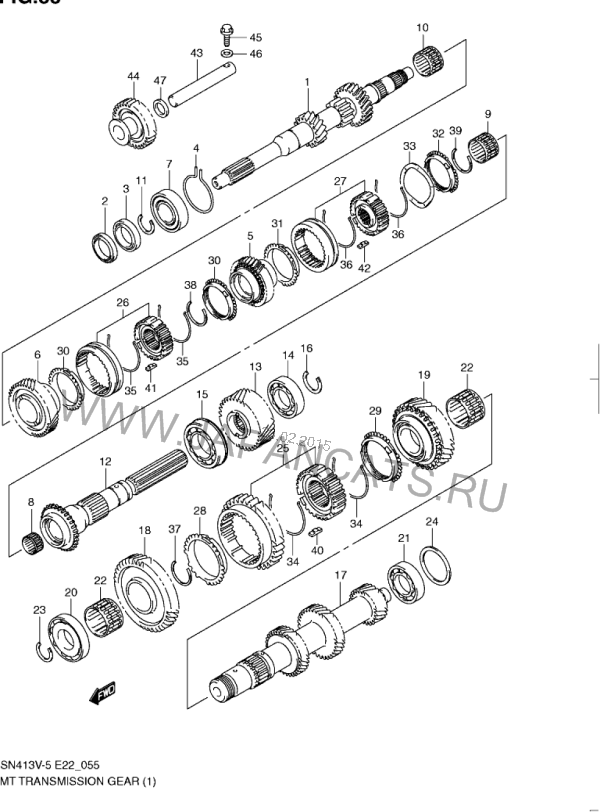

    КПП JImny.png

    Где тут муфты 3 и 4 передач? Их две, или одна муфта выполняет обе роли? Я нашел на этой картинке всего 3 муфты: 25, 26, 27.
    При этом про 25 написано, что это low speed. Что это значит? Что она на 1/2 передачи?
    Про 26 написано, что это high speed, полагаю, она на 3 и 4 передачу?
    А про 27 — 5-th speed sync.

    Правильно и я понимаю, что у джимника одна муфта обслуживает сразу 2 передачи?

    Далее, нужны еще синхронизаторы 3, 4 передачи и шестерни 3,4 передачи. Под какими они номерами? Кто может подсказать?

    А, да. Еще я на этой картинке не нашел вкладыша хвостовика КПП. Он тут есть вообще? :(

    Последнее редактирование: 23 фев 2015
  2. Загрузка...

    Похожие темы - Помогите разобраться муфтами
    1. Лика1990
      Ответов:
      12
      Просмотров:
      349
    2. ЕвгенийSUZUKI
      Ответов:
      1
      Просмотров:
      241
    3. DedaL
      Ответов:
      1
      Просмотров:
      185
    4. Sanvo1990
      Ответов:
      15
      Просмотров:
      437
    5. danil kostroma
      Ответов:
      2
      Просмотров:
      518
    6. Мухомобиль
      Ответов:
      2
      Просмотров:
      511

  3. LaCrema
    Оффлайн

    LaCrema

    Регистрация:
    15 мар 2007
    Сообщения:
    7.723
    Баллы:
    649
    Адрес:
    Санкт-Петербург
    Логично же - low- это первые две, 5/reverse - 5я и задняя, остается high - 3 и 4, значит муфта номер 26. Синхронизаторы одинаковые - 2 номер 30, шестерни там подписаны - номер 4 и 5.
    А вкладыш хвостовика - это что?

  4. svetlyak40wt
    Оффлайн

    svetlyak40wt

    Регистрация:
    19 апр 2010
    Сообщения:
    250
    Баллы:
    171
    Адрес:
    Москва
    Шестерни может не 4 и 5, потому что 4 это какое-то кольцо разъемное, а 5, 6? Про 5 написано что это INPUT SHAFT 3RD а 6 — INPUT SHAFT 4TH.

    Вкладыш, это штука, похожая на аллюминиевую трубку, через которую выходит из коробки вал, со стороны кардана.
