Существует ряд сканеров ELM327 и других, которые можно подключить к авто для диагностики и мониторинга.
Предлагаю эту тему для обсуждения вопросов, связанных с этими устройствами и процессами.

Добавлено через 3 минуты
Имеется сканер ELM327 v1.4 с интерфейсом USB.
Программное обеспечение не желает дружить с моим авто. Говорит, протокол не опознан.
В ближайшее время планирую проверить на нем программу Хобдрайв. О результатах сообщу.

Добавлено через 2 минуты
В некоторых программах может не быть подходящего протокола. Поэтому, предлагаю кроме названия ПО указывать его версию. Так будет точнее.



4ита4

Бывает здесь
6 Май 2010
97
12
8
Киев-Борисполь
Езжу на ...
SGVN 5D 2.0 AT (2006)
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Использую китайский адаптер ELM327 v1.4 USB с ноутбуком (Win XP) или астронавигатором LG LN550 (Win CE 5.0). На ноубуке чаще всего использую програму Scanmaster-ELM 1.7, на навигаторе только одну програму, которая нормально запустилась и нашла адаптер и машину - standalone HODB 0.8 (бесплатный вариант HOBDrive).

читать HOBD


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

У SUZUKI программы через ELM327 читают только мотор, BCM определяется только справочно. Диаграммы кислородников не рисуются. Актив тесты само собой не работают.
В общем, до Suzuki SDT как до луны, баловство одно.


4ита4

Бывает здесь
6 Май 2010
97
12
8
Киев-Борисполь
Езжу на ...
SGVN 5D 2.0 AT (2006)
Ответ: Диагностические сканеры ELM327 и все что с ними связано

В общем, до Suzuki SDT как до луны, баловство одно.
А никто и не спорит ;)

В основном использую для сброса ошибки P0420. В принципе, HOBD выдаёт не так уж мало информации, которую можно собирать и анализировать потом, включая лябды. Правда, у меня не получилось увидеть обе лямбды. Почему то видит только вторую. Разбираюсь. Кстати, прицеплю кусочек лога B1S2. Можно ли что-то сказать по таким данным?
2003 01 1 19:21:09.8460;0;1.275
2003 01 1 19:21:33.2910;23445;1.275
2003 01 1 19:21:37.4060;27560;1.275
2003 01 1 19:21:41.5350;31689;1.275
2003 01 1 19:21:45.4910;35645;1.275
2003 01 1 19:21:49.3960;39550;1.275
2003 01 1 19:21:53.3050;43459;1.275
2003 01 1 19:21:57.1210;47275;1.275
2003 01 1 19:22:00.3270;50481;1.275
2003 01 1 19:22:04.2230;54377;1.275
2003 01 1 19:22:08.0770;58231;1.275
2003 01 1 19:22:11.8930;62047;1.275
2003 01 1 19:22:15.6440;65798;1.275
2003 01 1 19:22:19.4990;69653;1.275
2003 01 1 19:22:23.3440;73498;1.275
2003 01 1 19:22:27.1490;77303;1.275
2003 01 1 19:22:30.9110;81065;1.275
2003 01 1 19:22:34.7610;84915;1.275
2003 01 1 19:22:38.8610;89015;1.275
2003 01 1 19:22:42.5620;92716;1.275
2003 01 1 19:22:46.2980;96452;1.275
2003 01 1 19:22:50.2430;100397;1.275
2003 01 1 19:22:54.1460;104300;1.275
2003 01 1 19:22:58.0810;108235;1.275
2003 01 1 19:23:02.0330;112187;1.275
2003 01 1 19:23:05.7000;115854;1.275
2003 01 1 19:23:09.3980;119552;1.275
2003 01 1 19:23:13.0840;123238;0.89
2003 01 1 19:23:16.4770;126631;1.275
2003 01 1 19:23:20.3640;130518;1.225
2003 01 1 19:23:24.0540;134208;1.275
2003 01 1 19:23:27.6890;137843;1.165
2003 01 1 19:23:31.3260;141480;1.245
2003 01 1 19:23:34.9310;145085;1.255
2003 01 1 19:23:38.7850;148939;1.27
2003 01 1 19:23:42.4890;152643;1.085
2003 01 1 19:23:46.9080;157062;1.085
2003 01 1 19:23:50.7450;160899;0.685
2003 01 1 19:23:54.6430;164797;0.97
2003 01 1 19:23:58.2760;168430;1.04
2003 01 1 19:24:02.1830;172337;1.05
2003 01 1 19:24:06.1440;176298;1.01
2003 01 1 19:24:09.6050;179759;0.785
2003 01 1 19:24:13.2940;183448;0.555
2003 01 1 19:24:17.9940;188148;0.955
2003 01 1 19:24:20.4430;190597;0.86
2003 01 1 19:24:23.8990;194053;0.935
2003 01 1 19:24:27.4090;197563;0.69
2003 01 1 19:24:31.1410;201295;0.97
2003 01 1 19:24:34.7470;204901;0.94
2003 01 1 19:24:38.6080;208762;1.06
2003 01 1 19:24:42.2510;212405;0.87
2003 01 1 19:24:45.8450;215999;0.875
2003 01 1 19:24:49.7320;219886;0.705
2003 01 1 19:24:53.2310;223385;0.945
2003 01 1 19:24:56.9430;227097;0.94
2003 01 1 19:25:00.6290;230783;0.89
2003 01 1 19:25:04.1110;234265;0.4
2003 01 1 19:25:07.6080;237762;0.94
2003 01 1 19:25:11.0570;241211;0.95
2003 01 1 19:25:14.7930;244947;0.935


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

А первой лямбды и нет в природе, поэтому ее и не видно.



4ита4

Бывает здесь
6 Май 2010
97
12
8
Киев-Борисполь
Езжу на ...
SGVN 5D 2.0 AT (2006)
Ответ: Диагностические сканеры ELM327 и все что с ними связано

А первой лямбды и нет в природе, поэтому ее и не видно.
Э-э-э-э-э-.....А какой же при этом алгоритм оценки работы катализатора? С чем сравнивается "вторая лябда", когда выдаёт сообщение о низкой эффективности катализатора (P0420)?

Кстати, приведённые цифры похожи на правду?


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Первым стоит датчик состава смеси - Air/Fuel Ratio Sensor. У него немного другой принцип работы, состав смеси определяется не по напряжению, а по току, поэтому Generic Scan Tool его напрямую и не видят.
По поводу логов. Цифры непонятные. Если это коэффициент лямбда, то он колеблется в нереально большом диапазоне. Если это напряжение на датчике кислорода, то оно вообще должно быть от 0,1 до 0,9 В.
Это может быть SFTrim, но все время в плюс...


4ита4

Бывает здесь
6 Май 2010
97
12
8
Киев-Борисполь
Езжу на ...
SGVN 5D 2.0 AT (2006)
Ответ: Диагностические сканеры ELM327 и все что с ними связано

По поводу логов. Цифры непонятные. Если это коэффициент лямбда, то он колеблется в нереально большом диапазоне. Если это напряжение на датчике кислорода, то оно вообще должно быть от 0,1 до 0,9 В.
Это может быть SFTrim, но все время в плюс...
Это - Oxygen b1s2 (от 0V до 1.3V приблиз.). Возможно, что это искажённое значение на какой-то неизвестный коэффициент. Попробую уточнить у разработчика.

Для STFT тоже есть лог: от -3% до +5% приблиз.


4ита4

Бывает здесь
6 Май 2010
97
12
8
Киев-Борисполь
Езжу на ...
SGVN 5D 2.0 AT (2006)
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Это - Oxygen b1s2 (от 0V до 1.3V приблиз.). Возможно, что это искажённое значение на какой-то неизвестный коэффициент. Попробую уточнить у разработчика..

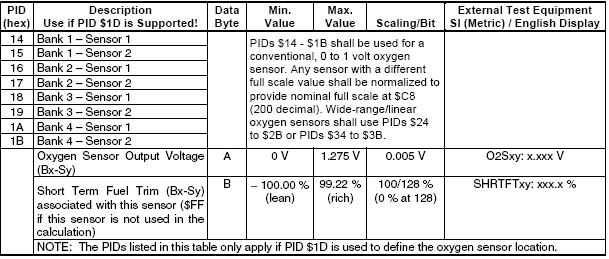

Выяснил. Если в пределах единицы, то это нормализованое значение. А реально та до 1,275V, что и наблюдается.


Вложения

  • 48.1 KB Просмотры: 1,942

Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Производитель утверждает следующее: O2S B1 S2 2,000 rpm for 3 min. or more after warm-up Approx. 0 to 1.0 V





NIKro

Местный
22 Апрель 2009
304
38
0
38
Пенза
Езжу на ...
SGVN_5D, 2005, 2,0 бензин, акпп
Ответ: Диагностические сканеры ELM327 и все что с ними связано

попробуйте программу digimoto 5


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL

4ита4

Бывает здесь
6 Май 2010
97
12
8
Киев-Борисполь
Езжу на ...
SGVN 5D 2.0 AT (2006)
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Наш протокол CAN 11/500
Я так понимаю, ещё необходимое условие - наличие контактов в разъёмах OBD и адаптера ELM327: 5 (Ground), 6 (Data), 14 (Data), 16 (Power)?


AC

Местный
29 Июнь 2010
289
53
28
Хабаровский край
Езжу на ...
2014 SUZUKI Grand Vitara SE Exclusive 2.0 AT
Ответ: Диагностические сканеры ELM327 и все что с ними связано

У меня Escudo 2005. Может у меня другой протокол?


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Я так понимаю, ещё необходимое условие - наличие контактов в разъёмах OBD и адаптера ELM327: 5 (Ground), 6 (Data), 14 (Data), 16 (Power)?
Не помешает еще 4 - Chassis ground, так как 5 - ECM ground (Signal ground).

Добавлено через 5 минут
У меня Escudo 2005. Может у меня другой протокол?
Скорее всего протокол ISO 9141




AC

Местный
29 Июнь 2010
289
53
28
Хабаровский край
Езжу на ...
2014 SUZUKI Grand Vitara SE Exclusive 2.0 AT
Ответ: Диагностические сканеры ELM327 и все что с ними связано

попробуйте программу digimoto 5
Есть рабочая ссылка?

Добавлено через 2 минуты
Скорее всего протокол ISO 9141
Пробовал и его, и еще 8 протоколов. Пока не получилось.
Может я что-то не так делаю? Есть какая-то определенная последовательность в действиях?
Подключил сканер в порт, потом в комп (или наоборот) потом запустил программу...двигатель обязательно заводить для коннекта? Вопрос глупый, но вдруг... :D

S

Sage

Guest
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Примерно так:
Подключить сканер к компу, установить драйвера (есть сканеры с СОМ портом и встроенным USB адаптером). Увидеть что комп определил устройство. Установить софт, назначить порт (если COM-USB). Подключить шлейф к машине. Запустить двигатель. (Можно на работающий двигатель).
Я его вообще не отключаю, стоит PCCar.


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

ELM скорее всего не возьмет JOBD.


Leshy

Бывает здесь
17 Май 2010
84
3
0
Москва
Езжу на ...
NGSV/2.4/Ручка
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Примерно так:
Подключить сканер к компу, установить драйвера (есть сканеры с СОМ портом и встроенным USB адаптером). Увидеть что комп определил устройство. Установить софт, назначить порт (если COM-USB). Подключить шлейф к машине. Запустить двигатель. (Можно на работающий двигатель).
Я его вообще не отключаю, стоит PCCar.
Купил себе под DAYSTAR CheckEngine с кабелем Kline+Can по USB
ПОкане удалось заставить работать (по com2 что-то ищет, но связи нет).
Времени не было за 2,5 месяца, щас если руки дойдут - попробую с ноутом посидеть - может в дейстаре дело....

У кого-ть Check Engine вообще заработал на NSGV 2,4 2008+ (у меня 2010г.в.)


dusty

Незаметно подкравшийся
30 Октябрь 2006
1,018
554
0
46
МО г.Королев
Ответ: Диагностические сканеры ELM327 и все что с ними связано

У меня остался от старой машины Check Engine с Bluetooth интерфейсом, попробую завтра его подцепить.






ua9lif

Осваивающийся
20 Октябрь 2009
19
0
0
38
Тюмень
Езжу на ...
SGVN 3D 1.6
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Выяснил. Если в пределах единицы, то это нормализованое значение. А реально та до 1,275V, что и наблюдается.
А где взял такую табличку? Может есть по всем блокам такая информация?
У меня ELM видим на CAN шине.


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Scan Data есть в сервис-мануале для всех применяемых двигателей, раздел 1А

  • Нравится
Реакции: Morjo

4ита4

Бывает здесь
6 Май 2010
97
12
8
Киев-Борисполь
Езжу на ...
SGVN 5D 2.0 AT (2006)
Ответ: Диагностические сканеры ELM327 и все что с ними связано

А где взял такую табличку? Может есть по всем блокам такая информация?
У меня ELM видим на CAN шине.
Общался на форуме 4PDA с разработчиком HOBD, он показал.

Ещё вот здесь: http://en.wikipedia.org/wiki/OBD-II_PIDs (по его же наводке)

Добавлено через 6 минут
Примерно так:
Подключить сканер к компу, установить драйвера (есть сканеры с СОМ портом и встроенным USB адаптером). Увидеть что комп определил устройство. Установить софт, назначить порт (если COM-USB). Подключить шлейф к машине. Запустить двигатель. (Можно на работающий двигатель).
Я его вообще не отключаю, стоит PCCar.
Не рекомендуется на работающий двигатель. Во всех официальных руководствах по всей электронике (не только автомобиль) настоятельно рекомендуется обесточивать оборудование перед подсоединением или отсоединением разъёмов.

Добавлено через 7 минут
Scan Data есть в сервис-мануале для всех применяемых двигателей, раздел 1А
О, спасибо. А я всё искал где почитать про диагностику.

Кстати, а нет желания пообщаться с автором HOBD? Он, вроде, отзывчивый парень, судя по форумам 4pda и 4pna. Делает неплохую программку (с бесплатной версией). Можно было бы довести до ума совместными усилиями...


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Из протестированных программ для ELM327 больше всего понравилась ScanMaster ELM.


AC

Местный
29 Июнь 2010
289
53
28
Хабаровский край
Езжу на ...
2014 SUZUKI Grand Vitara SE Exclusive 2.0 AT
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Продам сканер ELM327 v1.4 с интерфейсом USB и диском с ПО за 700 рублей + доставка.
Сканер новый, рабочий. Мою японскую SUZUKI ESCUDO 2005 не хочет видить. Европейки видит.
Если вдруг кому нужен, обращайтесь!



Leshy

Бывает здесь
17 Май 2010
84
3
0
Москва
Езжу на ...
NGSV/2.4/Ручка
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Купил себе под DAYSTAR CheckEngine с кабелем Kline+Can по USB
ПОкане удалось заставить работать (по com2 что-то ищет, но связи нет).
Времени не было за 2,5 месяца, щас если руки дойдут - попробую с ноутом посидеть - может в дейстаре дело....

У кого-ть Check Engine вообще заработал на NSGV 2,4 2008+ (у меня 2010г.в.)
Проверил с ноутом под Win7x32 - check engine заработал.
Работает трип-комп, прогрев движка, запуск утилиты диагностики DCScan и все остальное.

Вкурил сегодня ещё манов как заставить работать под wince - буду пытаться дальше.

PS: по первым впечатлениям - бесполезная игрушка, если не ездить в дальние путешествия ;-)
Но если если потребуется самостоятельно скидывать ошибку - то уже гуд.
Хотя конечно когда уже в тему втянулся - за 3т.р. продают железки доступные за 1 т.р.

PPS: выставленные параметры А/м с поддержкой OBD-II по CAN, тип двигателя - Бензиновый


AC

Местный
29 Июнь 2010
289
53
28
Хабаровский край
Езжу на ...
2014 SUZUKI Grand Vitara SE Exclusive 2.0 AT
Ответ: Диагностические сканеры ELM327 и все что с ними связано

Продам сканер ELM327 v1.4 с интерфейсом USB и диском с ПО за 700 рублей + доставка.
Сканер новый, рабочий. Мою японскую SUZUKI ESCUDO 2005 не хочет видить. Европейки видит.
Если вдруг кому нужен, обращайтесь!
Продано! :D


КВД

Автосервизмен,уже на пенсии,к сожалению....
15 Апрель 2010
667
123
43
53
Московская область г.Королёв
Езжу на ...
SUZUKI Гранд Витара Нью,2008г,1.6л,3Д,синяя,16-ти клаповая,на мешалке,С понижайкой и блокировкой межосевого дифа,гражданским лифтом в 3,5см,мультимедийным мафоном и двумя камерами,тюнинговым обвесом из хрома по кругу,кенгурином и ксеноном везде!
Ответ: Диагностические сканеры ELM327 и все что с ними связано

ELM 327 видит нашу Гравитару тока с прогой Scanmaster 1.7,да и то не полностью,лямда не читает,тест СО не проводит.Вощем мона сказать довольно лоховской адаптер.Зато подходит ко многим авто.Для среднестатического юзера(типа прочитать - стереть ошибки) думаю впалне нормально!!!


Fireman1975

Сузуковод со стажем
Премиум-аккаунт
2 Январь 2011
1,413
218
63
Хабаровск
Езжу на ...
Suzuki Grand Vitara 2.4 AT JLX-EL
Ответ: Диагностические сканеры ELM327 и все что с ними связано

MoDiag, ScanXL, PCMScan, VitalScan, ProScan, OBDSpy, ScanTech - навскидку рабочие программы с ELM.
