Температурный датчик

vvvaaacccaaa

Осваивающийся
22 Декабрь 2012
21
11
0
73
Езжу на ...
Liana
Спасибо! Просветили. Смотрел тему бортовой компютер, но нет уверенности, что на лиане 2001года он будет работать. Понравился SE-50V и для него есть место под магнитолой. У Вас была лиана 2001 года, был ли там БК?

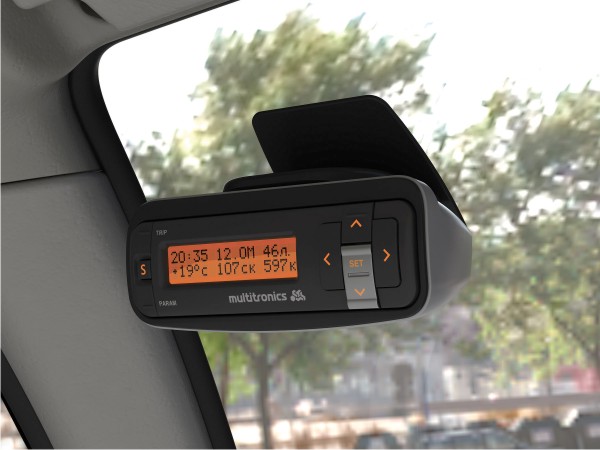

Мультитроник поможет вам в вашей проблеме !
Спасибо! Какой мультитроник Вы посоветуете для лианы 2001 года? Мне понравился SE-50V.


sanich72

Эксперт
22 Январь 2010
4,277
1,736
113
Московская область - Коломна
Езжу на ...
suzuki liana Toyota Land Cruiser Prado 3D

sav liana

Местный
6 Май 2015
269
90
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км
Сопротивление датчика температуры

по инструкции на Лиану:
20 гр , 2,28-2,63 кОм;
80 гр , 305-331 Ом.

niral:
- 40 С = 100,7 кОм
-18 = 25 кОм
-7 = 13,5 кОм
+4 = 7,5 кОм
+21 = 3,4 кОм
+38 = 1,8 кОм
+71 = 450 Ом
+99 = 185 Ом
+100 = 177 Ом
первая ступень вкл 92 – 97°С выкл 84 – 91°С
вторая ступень вкл 99 – 105°С выкл 91 – 98°С

Измерил у себя зависимость сопротивлерия от температуры :
+27...+28 гр. = ~2 кОм;
~ +80 гр. = ~312 Ом;
+88...+90 гр. = ~240 Ом (далее на ХХ разогреть не удалось, вентилятор не включился).



Термодатчик по схеме.
На контакт 1 подается "земля" через ECM (блок управления двигателем)
.....

.....
схема подключения двухскоростного вентилятора к ECM.

При больших оборотах включены оба транзистора и все реле...
.....
Номер термодатчика Suzuki Liana по каталогу : 13650-54G00


13650-54G00-000 (FAE 33245)
Та
кже по поиску... вроде можно использовать датчики: Era330770, FACET73334
.......
Провел эксперимент:
Отключил разъем от термодатчика, включаю зажигание - включается вентилятор
(левый по ходу , соответственно).
На первой скорости... и через долю секунды переходит на вторую... ...
Поставил разъем на место, завожусь... (вентилятор естественно не работает), но горит чек.
Видимо помнит, что была неисправность вентилятора...
Остановил двигатель, выключил зажигание, отсоединил аккумулятор... ...чек сбросился.
..................
Эксперимент по загону стрелки в красный сектор методом подключения резистора вместо датчика температуры:
.
. Резистор=100 Ом; Напряжение=0,26 В; Завелся ~700 об.

Резистор= 84 Ом; Напряжение=0,22 В; Не заводится...

В красном секторе у меня стрелка бывает при сопротивлении датчика от 100 Ом (~120 гр) до 50 Ом (~150 гр).
При снижении температуры, выходит из красного сектора при сопр. 132 Ом ( ~110 гр )
При сопротивлении ~50 Ом загорается чек.
.
..

.[DOUBLEPOST=1432796239,1431351360][/DOUBLEPOST]Промерил питание ЭБУ, которое выдается на датчик...
Получается такая схема: ~5,1 В, через резистор 1,8 кОм поступает на выходной контакт ЭБУ, далее на датчик, с датчика возвращается в ЭБУ и на землю.

Последнее редактирование модератором:
  • Нравится
Реакции: 1 человек

KASiK

Мудрец
26 Август 2008
8,727
5,072
113
46
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
получается, что если вдруг датчик температуры умрет и выдаст сопростивление меньше 100 Ом, то ЭБУ воспримет это, как критическую температуру двигателя и просто не даст запустить двигатель? Надо тогда это учитывать, если машина вдруг не заводится - посмотреть на приборку не стоит ли стрелка в красной зоне


sav liana

Местный
6 Май 2015
269
90
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км

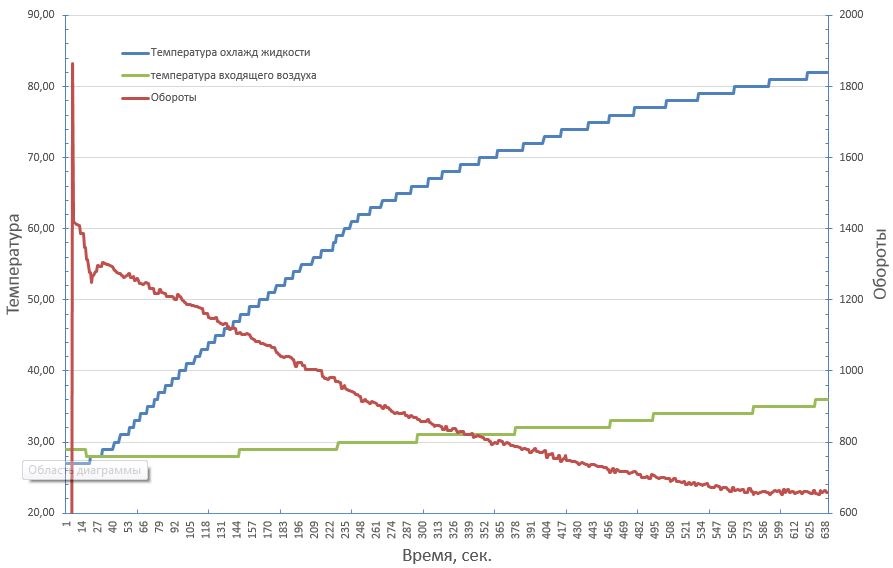

Снял зависимость оборотов на ХХ от температуры... так для ориентировки...
10 минут прогрева. ELM + Torque.
По оборотам можно судить о температуре! Кондей не включать, обороты подкидывает до ~900.

File.csv , File.xls

Последнее редактирование модератором:

gree

Редкий гость
18 Май 2015
9
7
3
42
Езжу на ...
Suzuki liana 2WD AT 2007
Здравствуйте! Собрался заменить этот самый ДТОЖ. Резьбу герметиком при установке мазать/не мазать?


Luka

Ветеран
30 Ноябрь 2010
1,691
1,126
113
61
Москва
Езжу на ...
Сузуки Лиана НВ, 2005, М16А VVT 107, 4Х4, серебро
Здравствуйте! Собрался заменить этот самый ДТОЖ. Резьбу герметиком при установке мазать/не мазать?
Не надо мазать.Там резиновая прокладка на датчике все сделает сама.


gree

Редкий гость
18 Май 2015
9
7
3
42
Езжу на ...
Suzuki liana 2WD AT 2007
Я тоже тогоже мнения. Но не редко в роликах мажут. Может в этом есть какой то смысл .... При снятии заводского датчика , герметик на нем кто то видел?


gree

Редкий гость
18 Май 2015
9
7
3
42
Езжу на ...
Suzuki liana 2WD AT 2007
Поставил без герметика, вроде все держит, резиновой прокладки достаточно.
