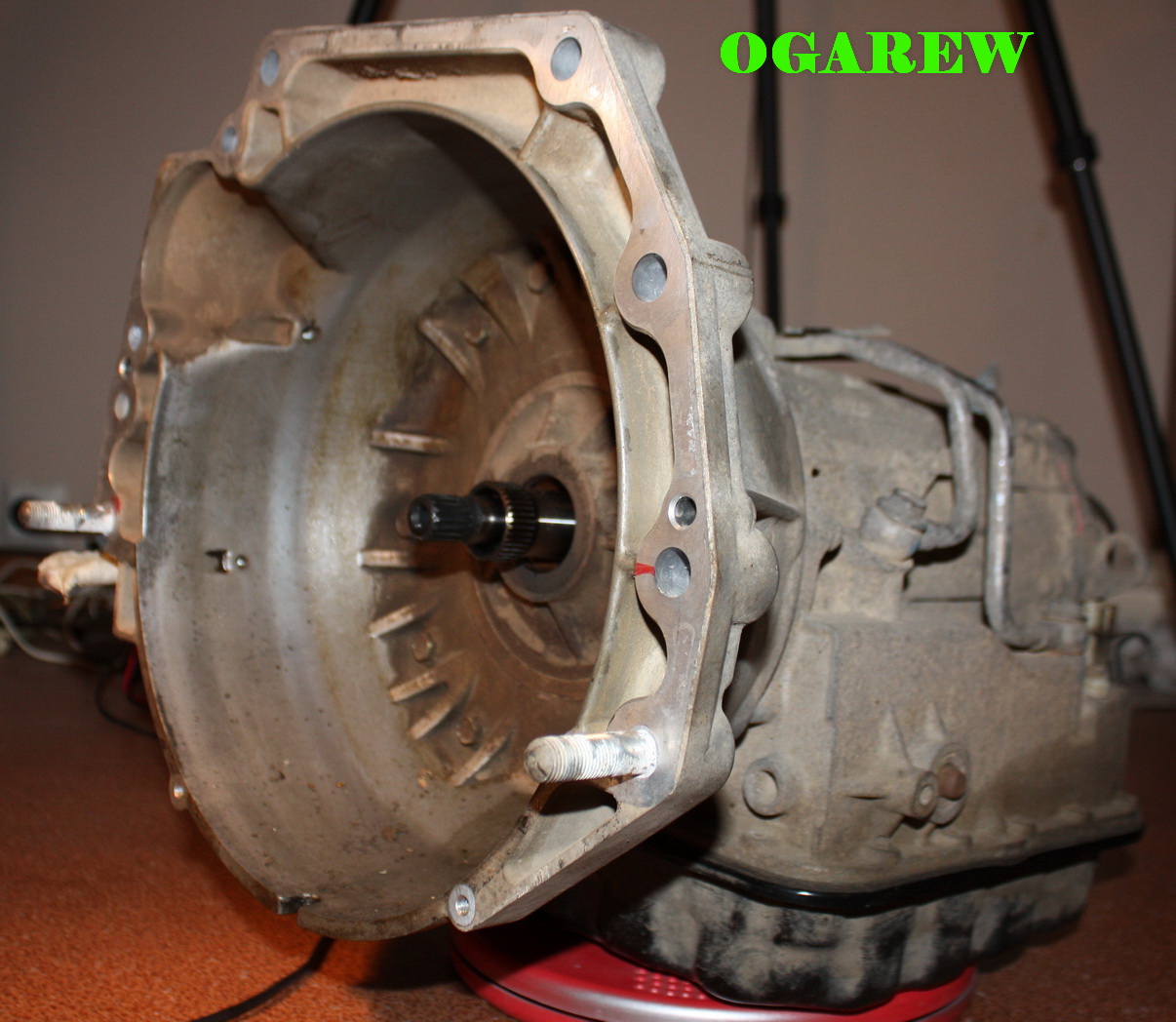

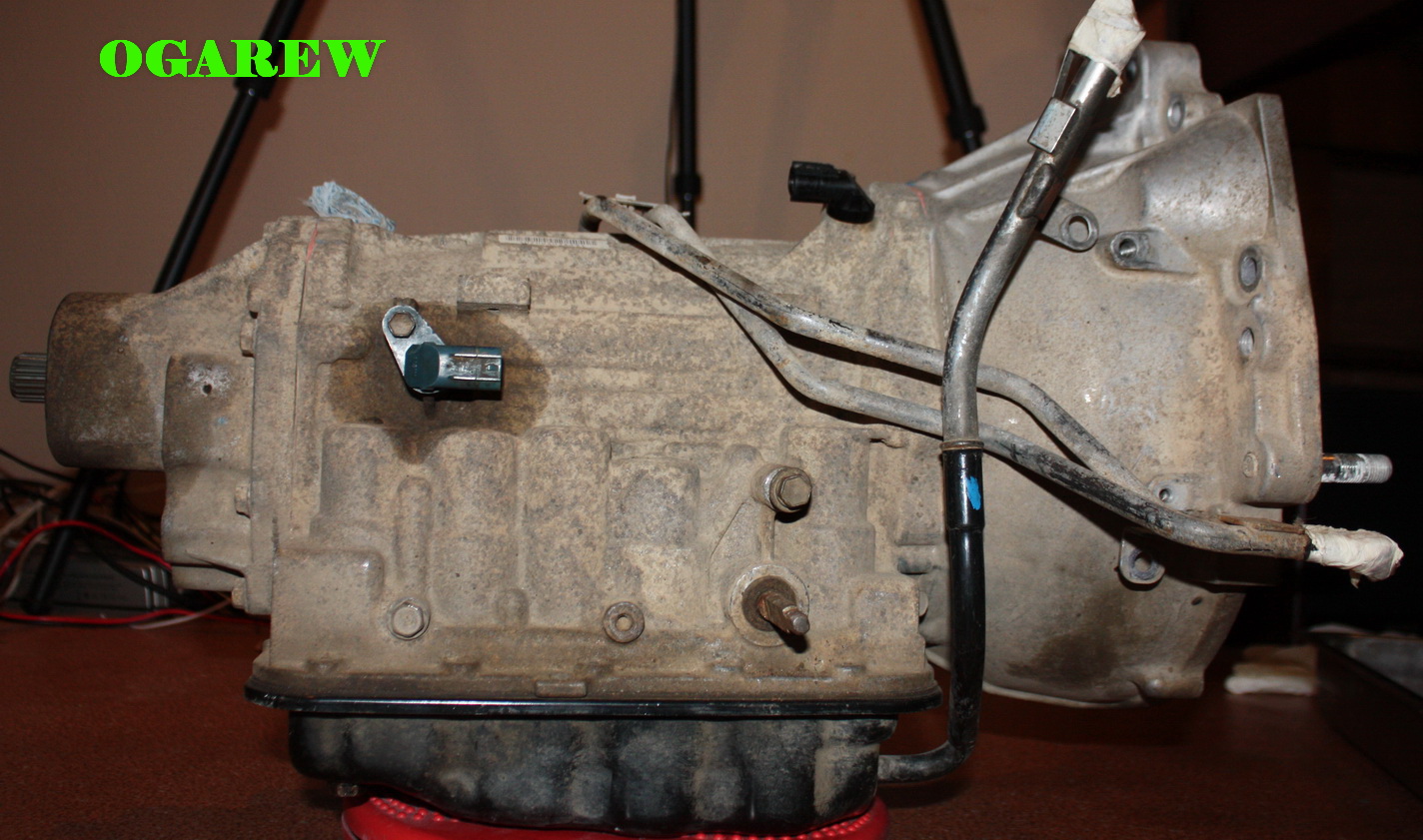

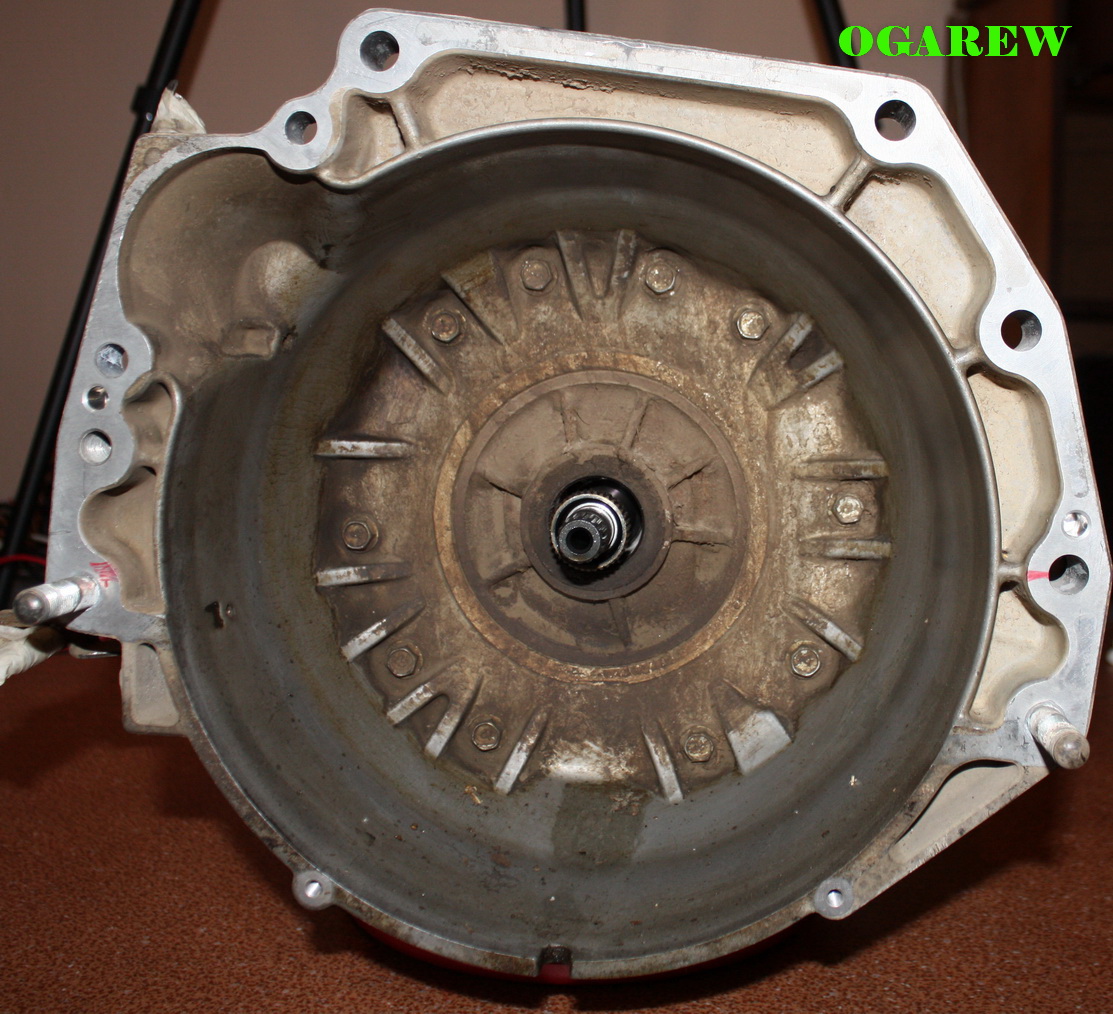

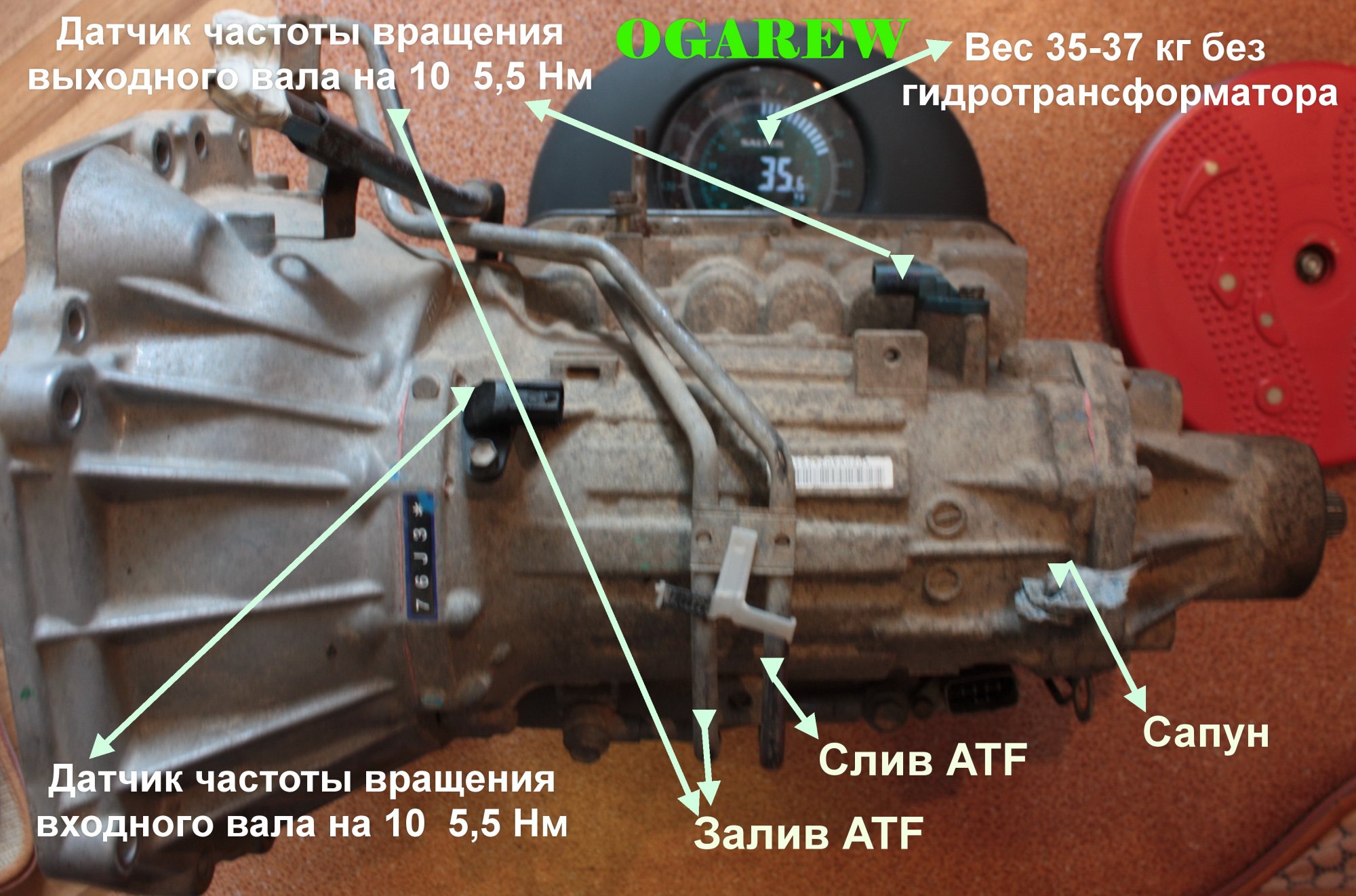

Неспешно идёт разборка АКПП TW-40E Suzuki Jimny 2007 года,с пробегом 60000тыс.км.
На момент снятия,АКПП работала на двух первых скоростях+задняя(была ошибка 65,затем осталась только 61),во всех режимах,при движении 55км/ч обороты двигателя были около 4000.
Буду помещать сюда подробные фото,а попозже видео.
Со временем,у нас будет наглядно разобранная АКПП,чего на просторах интернета Нет!!!
Прошу отнестись с пониманием к этой теме и воздерживаться от высказываний,советов,предложений и благодарностей на словах и т.п.-пишите в личку,буду вносить что-то поподробнее.
Пока так,позже буду переделывать,вносить пояснения и т.д.

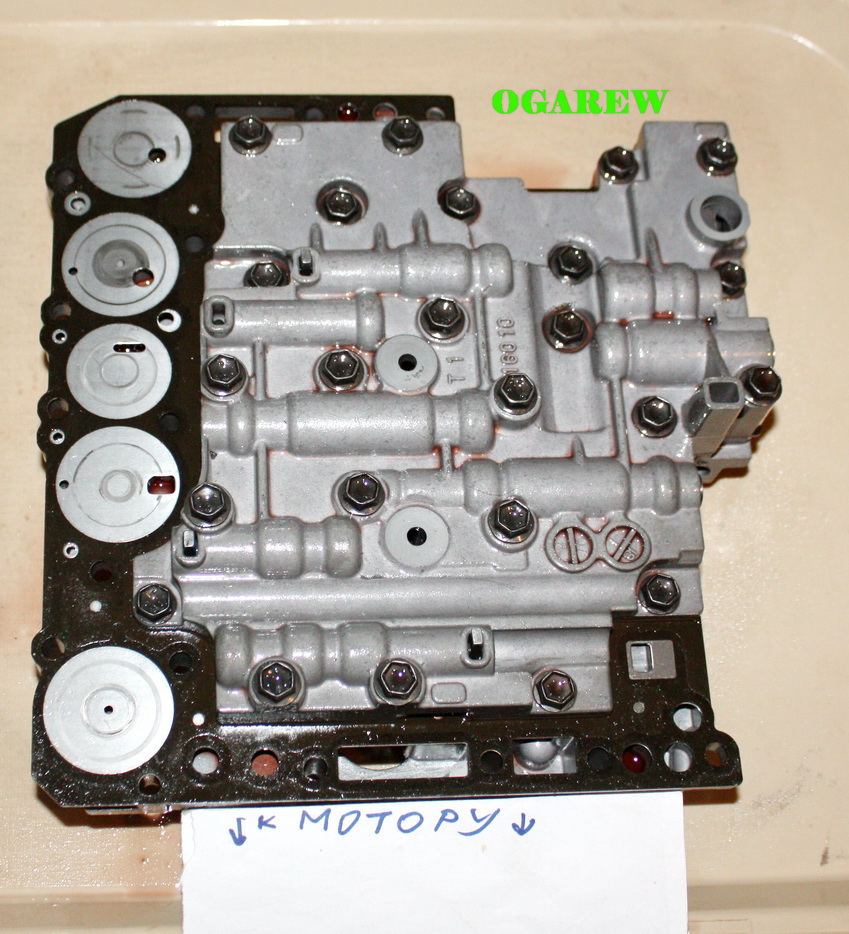

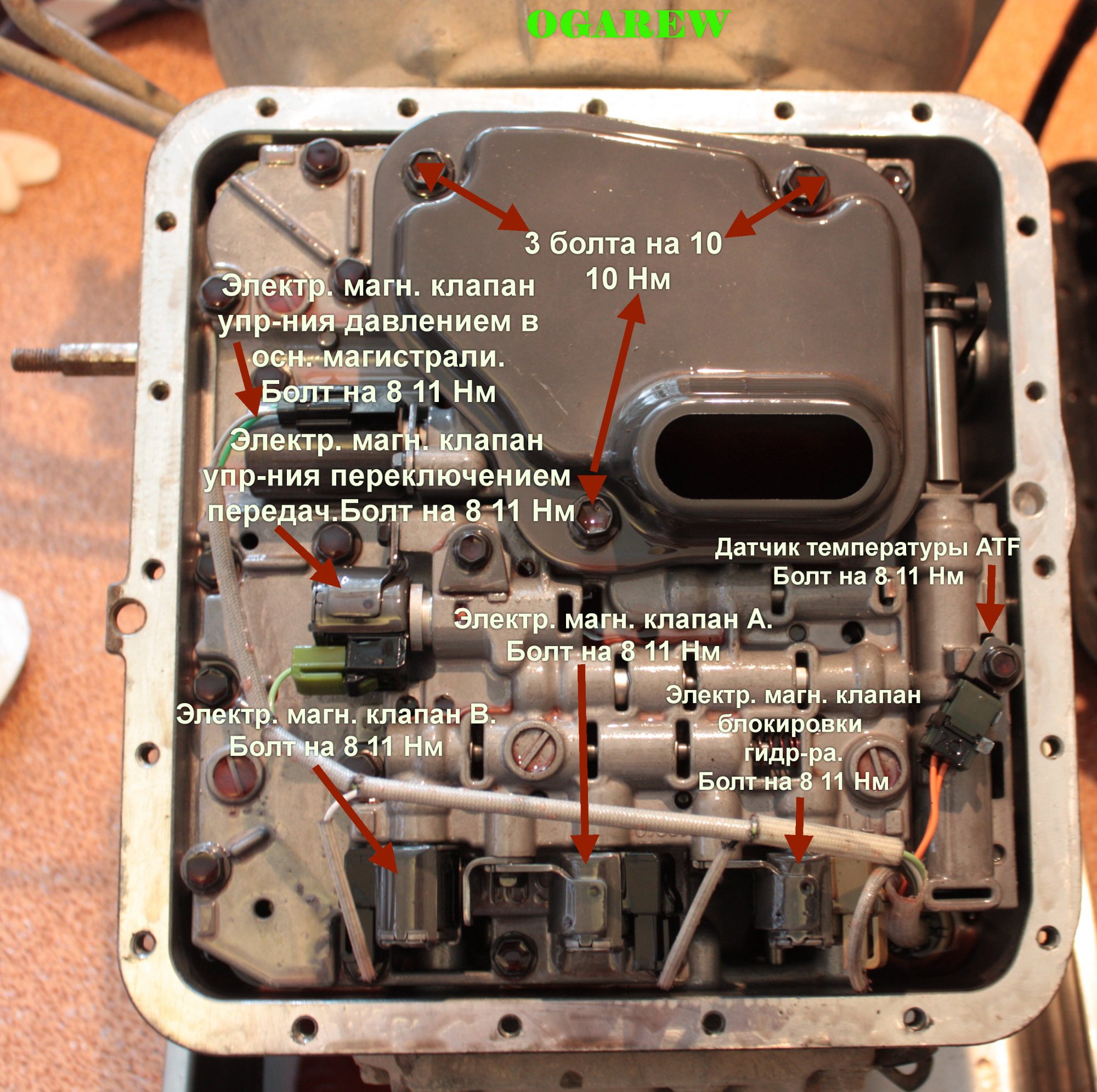

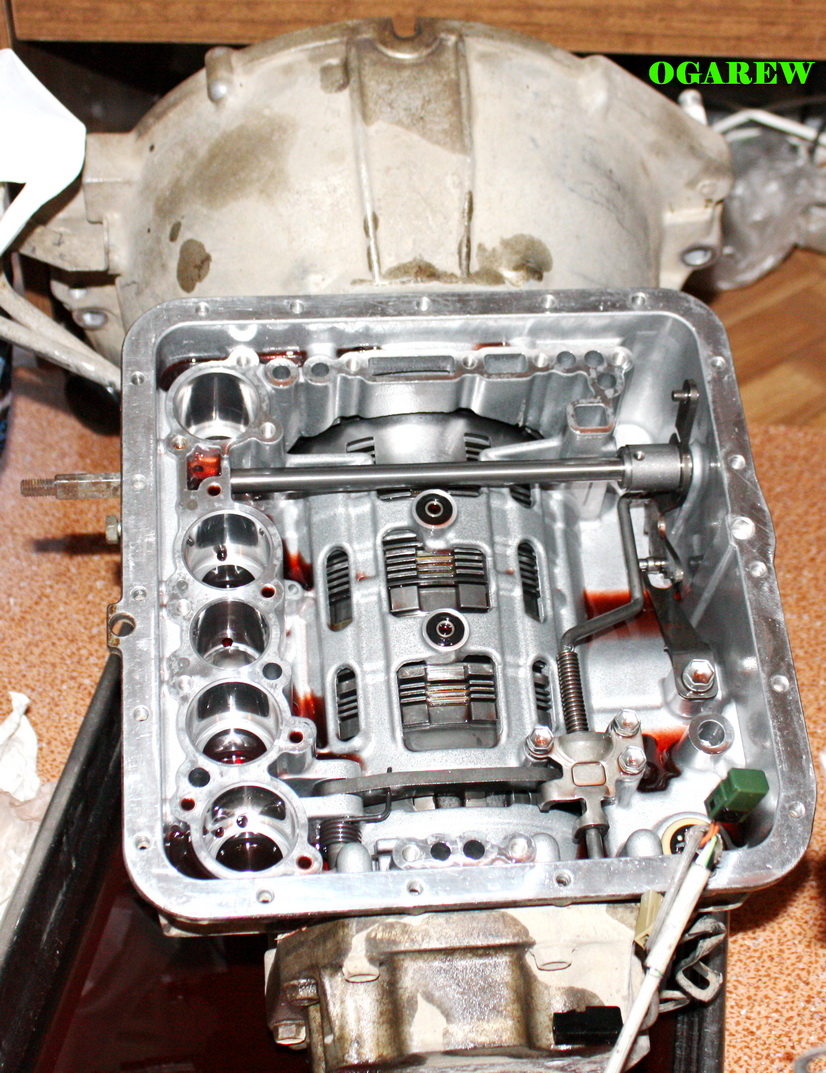

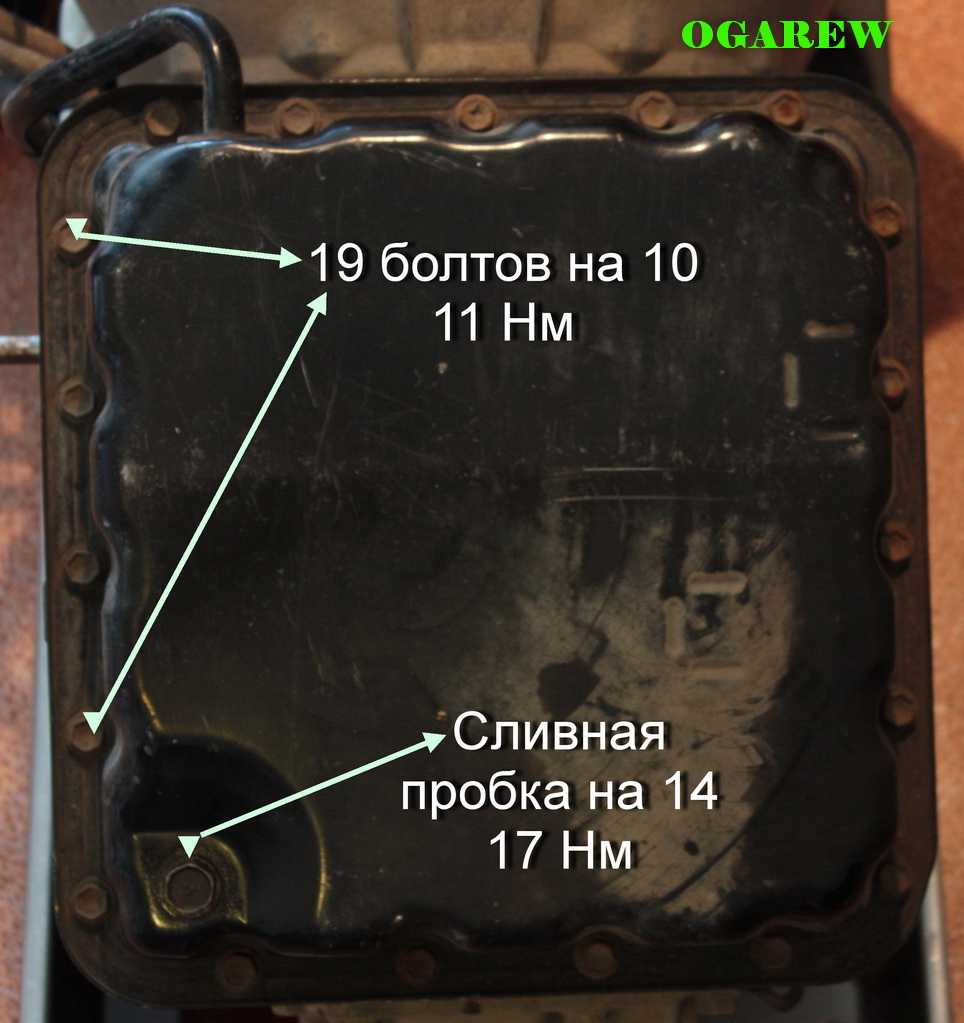

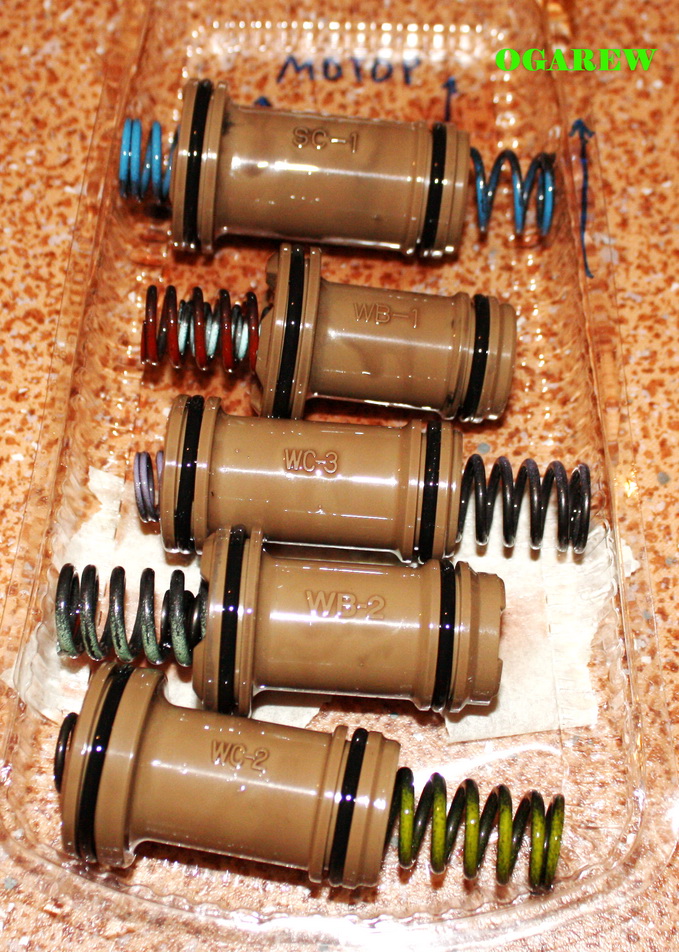

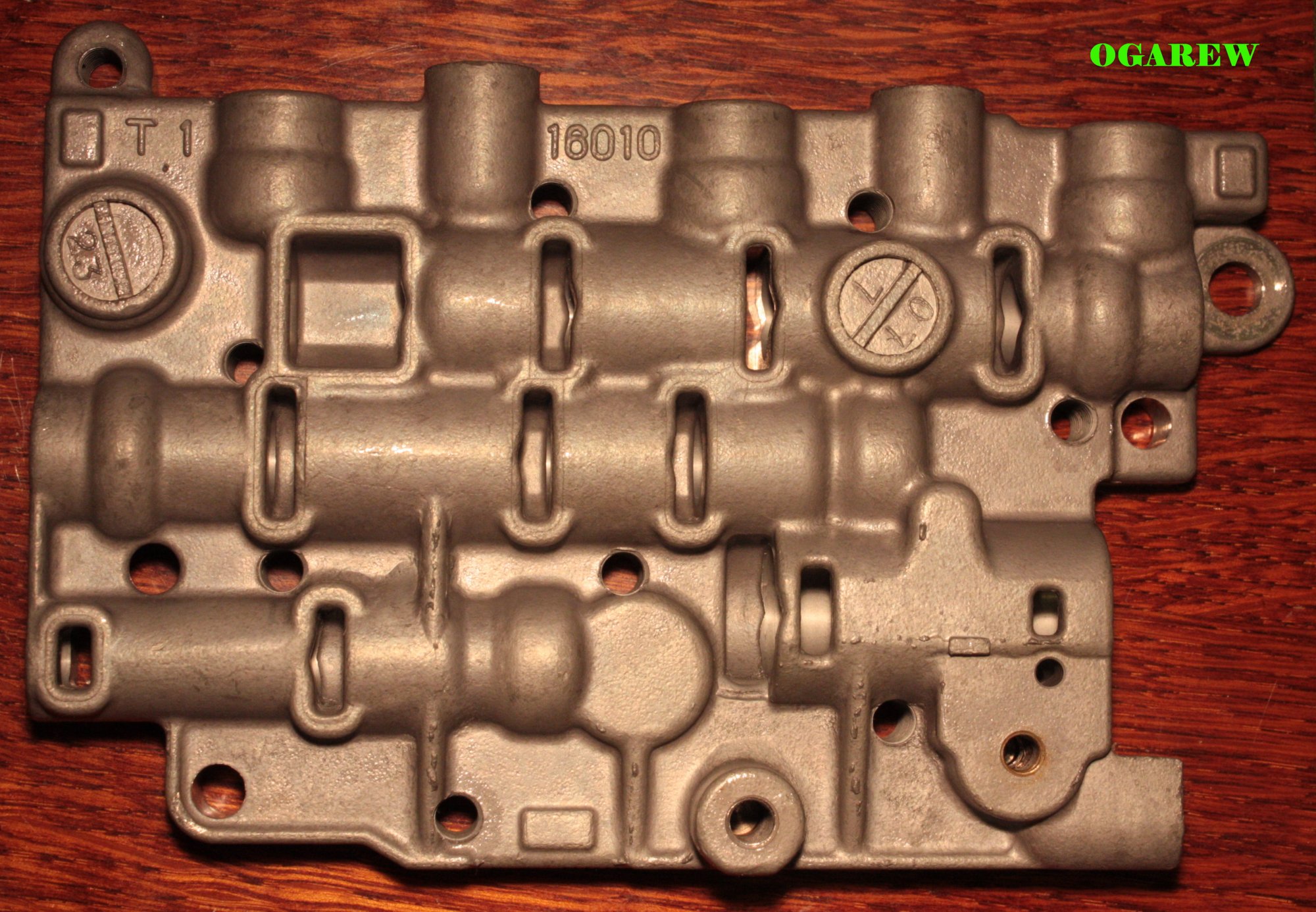

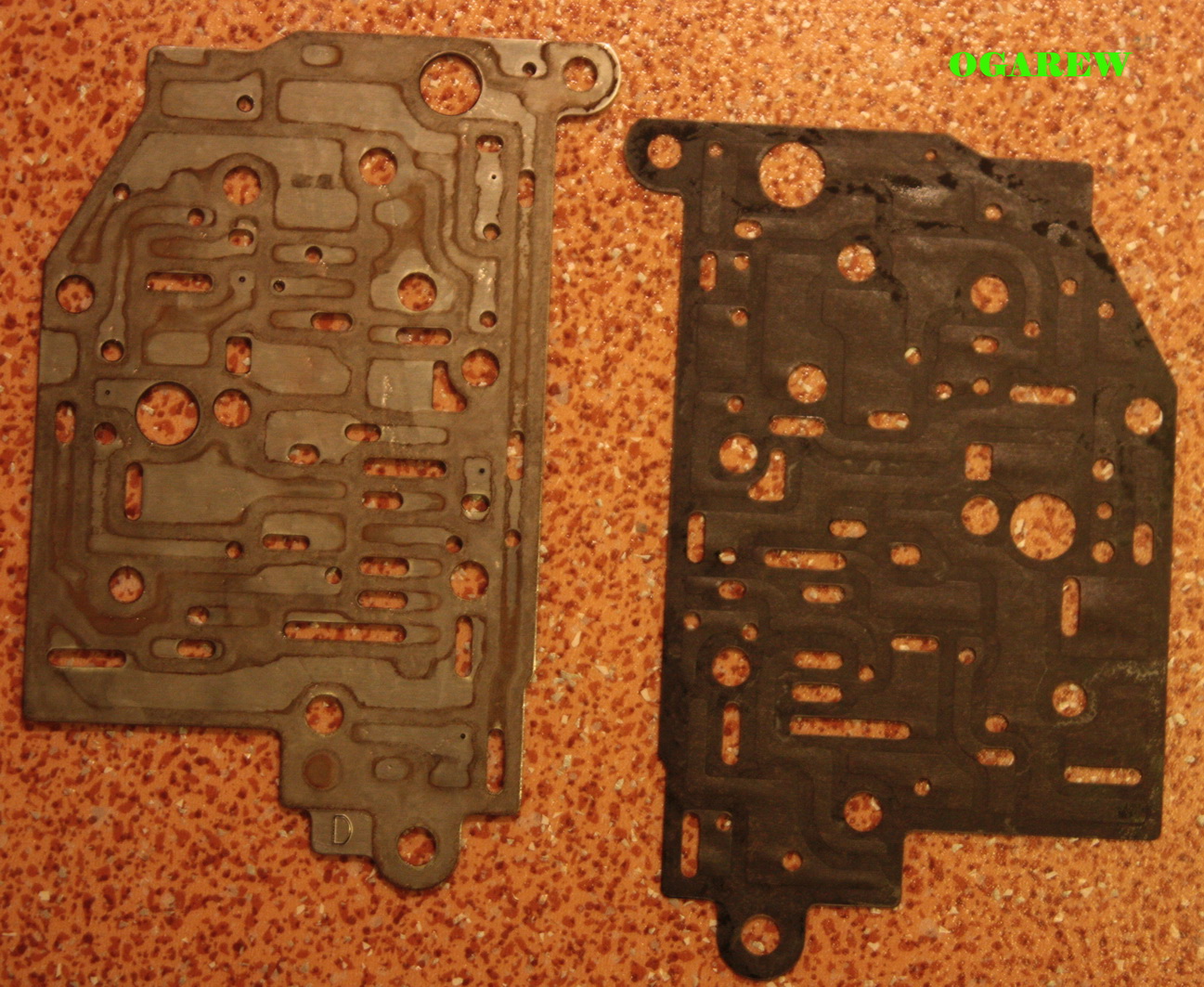

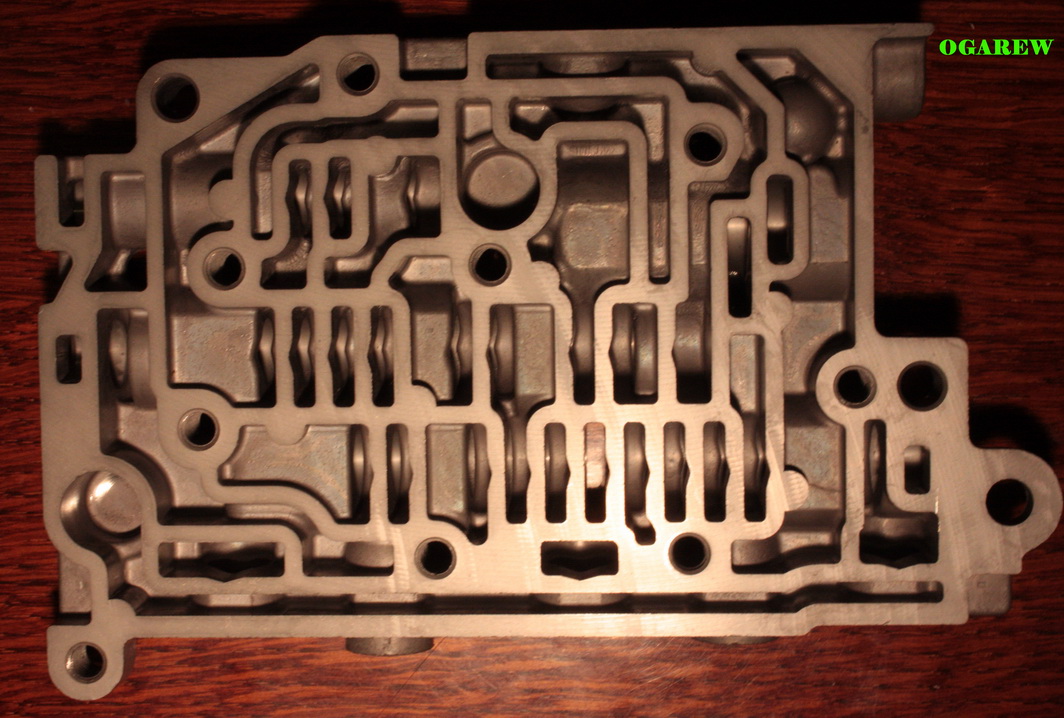

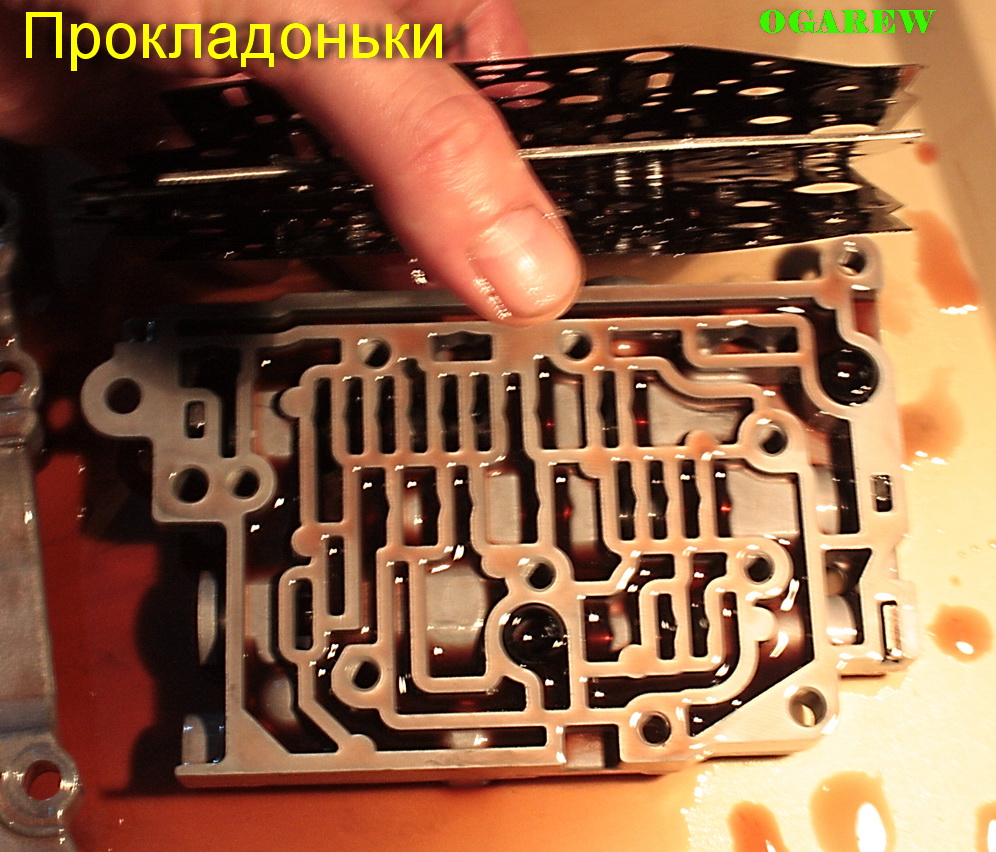

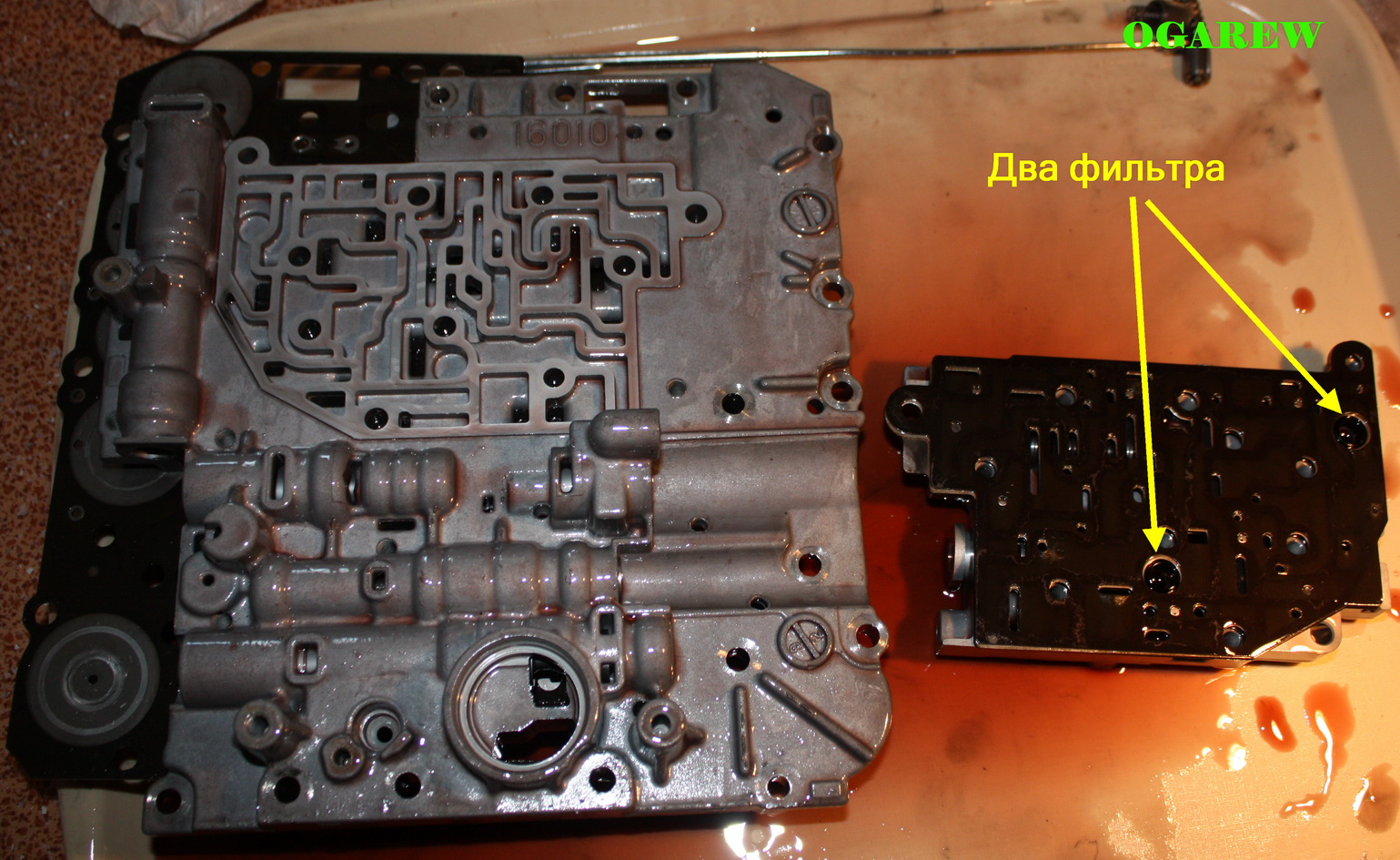

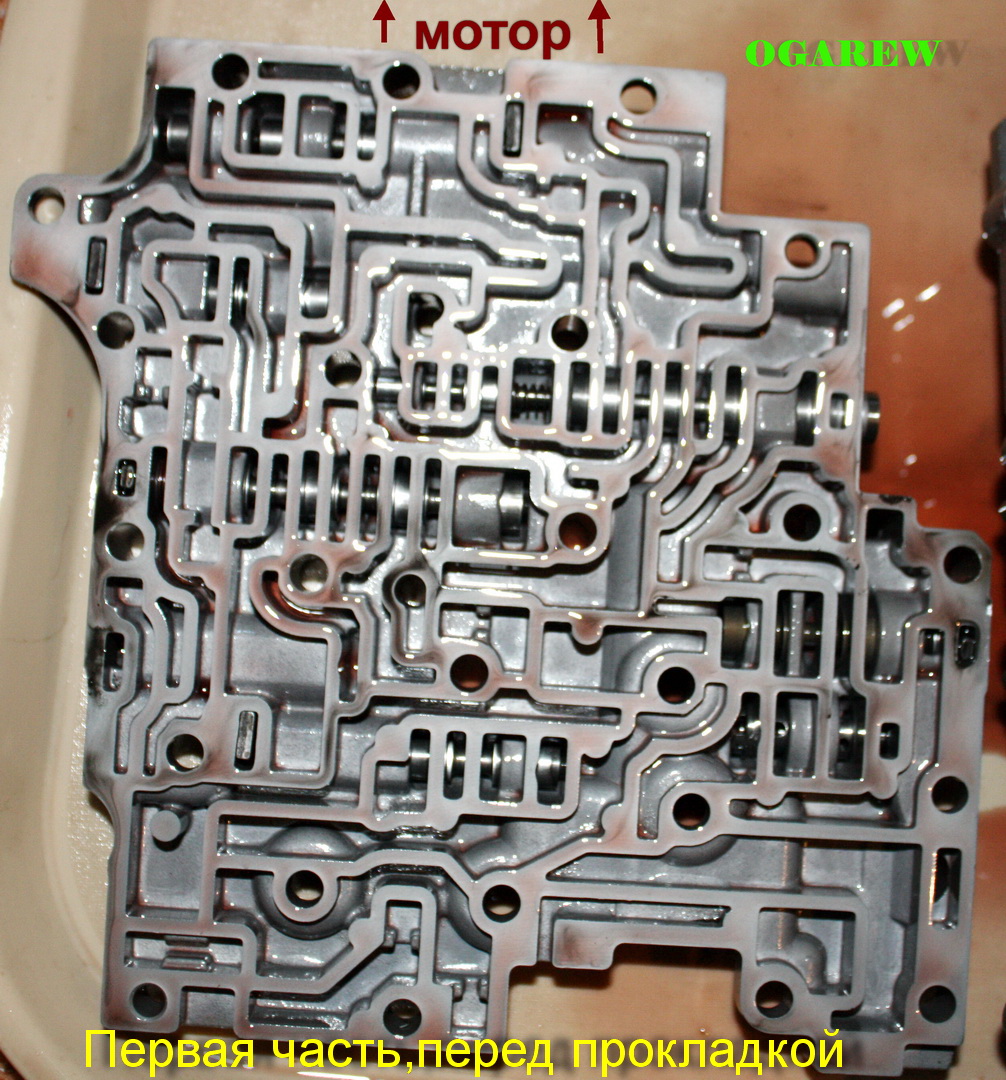

Фото ,наверное можно назвать как из гидроэлектической части АКПП:

1)

2)

3)

4)

5)

6)

7)

8)

9)

10)

11)

12)

13) Размеры болтов в полную длину,в мм.:
1)25.5; 2)41.4; 3)41.4; 4)41.3; 5)33.5; 6)33,2; 7)33.6; 8)25.4; 9)33.5; 10)25.5; 11)25.4; 12)37.3; 13)33.5; 14)25.4; 15)25.4; 16)25.4

14)

15)

16)

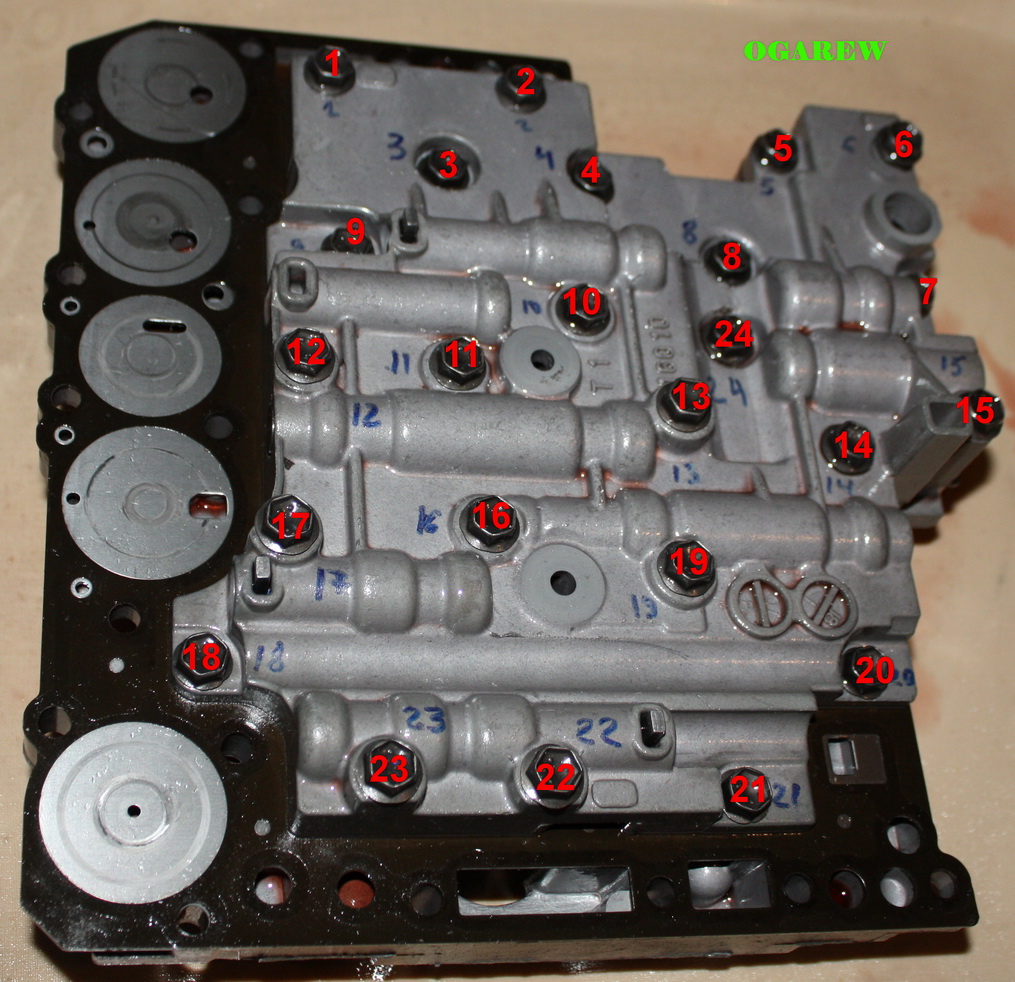

17) Размеры болтов в полную длину,в мм.:
1)33.5; 2)33.6; 3)41.3; 4)41.3; 5)41.3; 6)33.4; 7)25.5; 8)41.5; 9)41.3; 10)50.3; 11)50.2; 12)41.4; 13)55.3; 14)33.4; 15)41.3; 16)34.4; 17)37.4; 18)25.4; 19)37.4; 20)25.4; 21)25.4; 22)37.3; 23)41.3; 24)41.4

18)

19)

20)

  • Нравится
Реакции: 19 человек

Ogarew

Мудрец
17 Июнь 2009
7,517
1,686
0
45
Москва-Люблино
Езжу на ...
Suzuki Jimny 12/2007 АКПП,Серебр.мет. .
[URL=http://line4auto.ru/suzuki/][IMG]http://line4auto.ru/suzuki/5_21_0_12122007_3.gif[/IMG][/URL]
Изменения и Дополнения для тех,кто сохранил себе на комп и успокоился.
-Если соберётся покапаться в АКПП,то стоит обратить внимание на это:

1) 20.07.2013 Пост 1: добавил нумерацию фото,к:
а) N 13) добавил размеры болтов в полную длину и их расположение на фото по номерам
б) N 17) добавил размеры болтов в полную длину(мерил штангелем,как было так и записал)

2)29.07.2013 Пост 2:

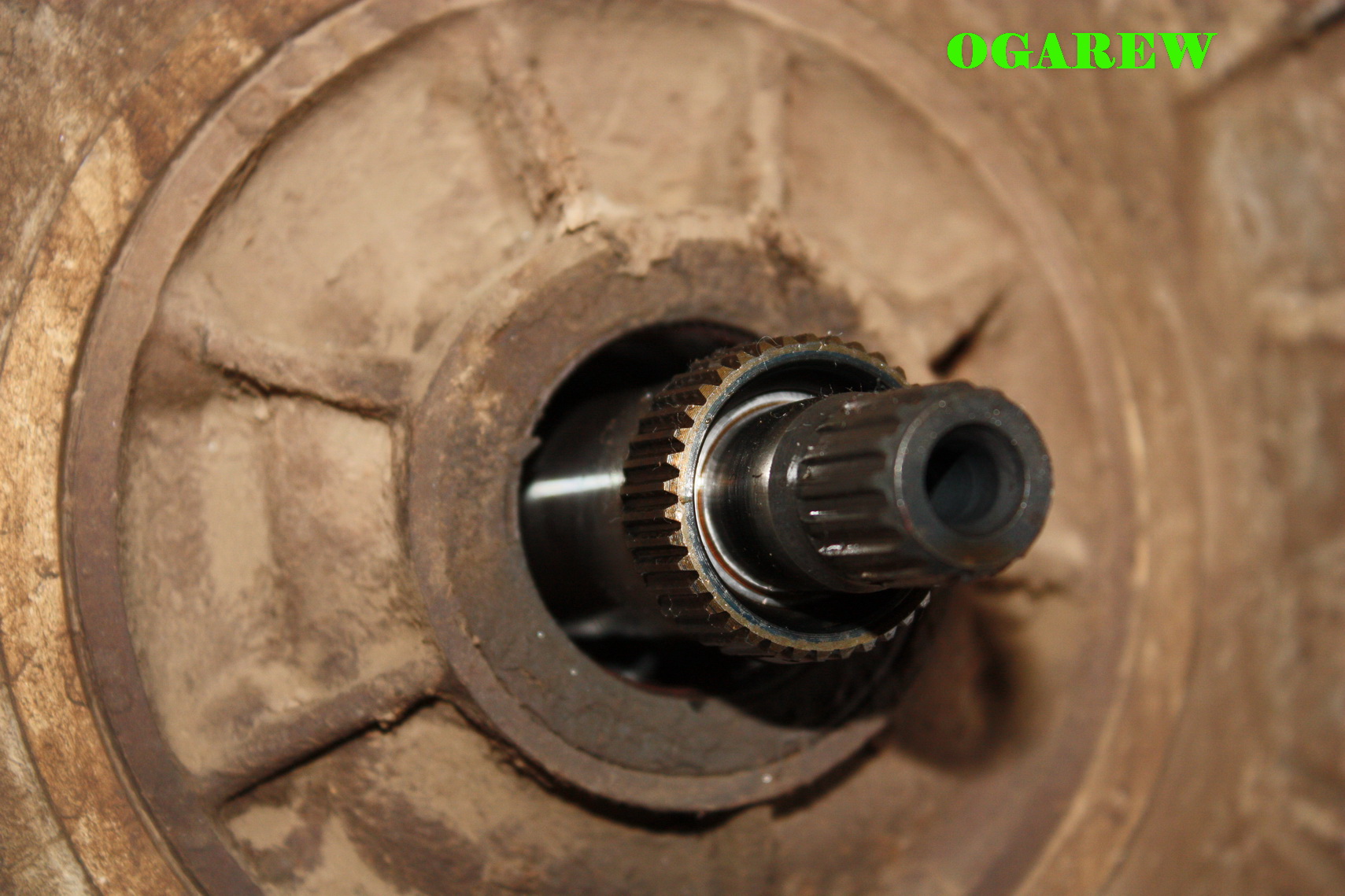

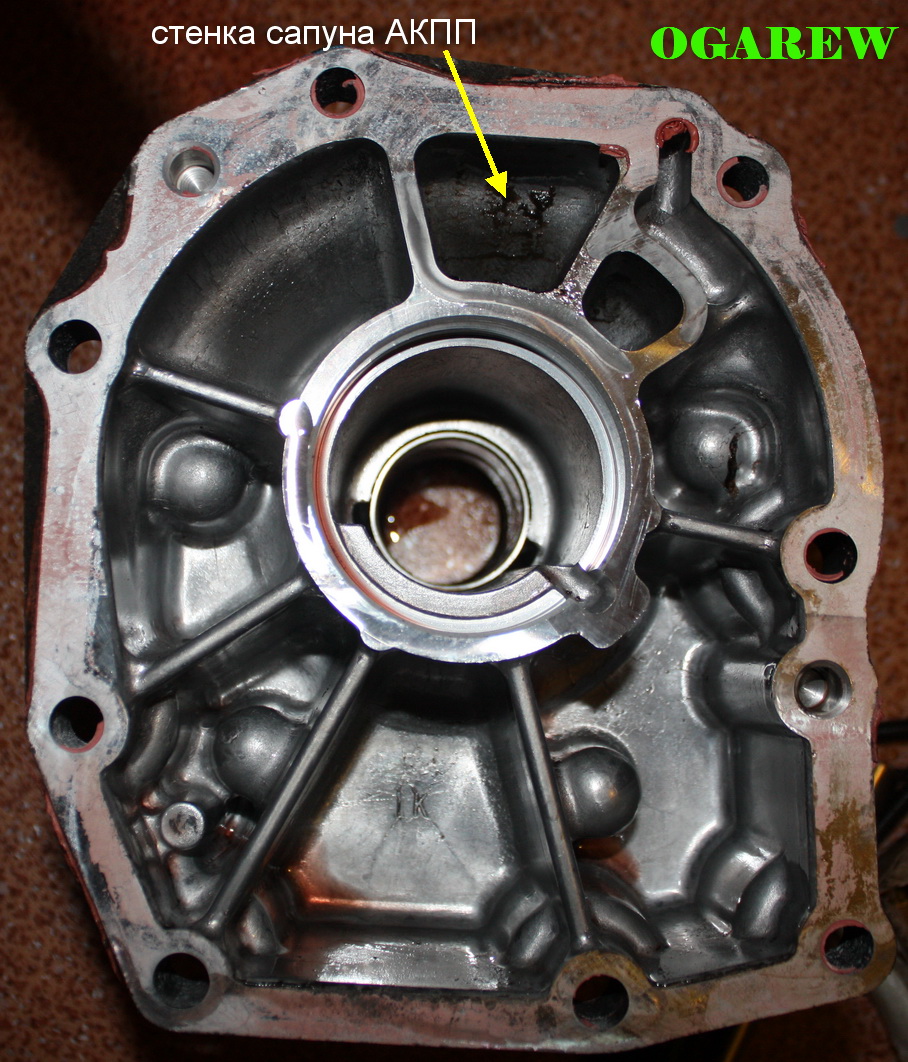

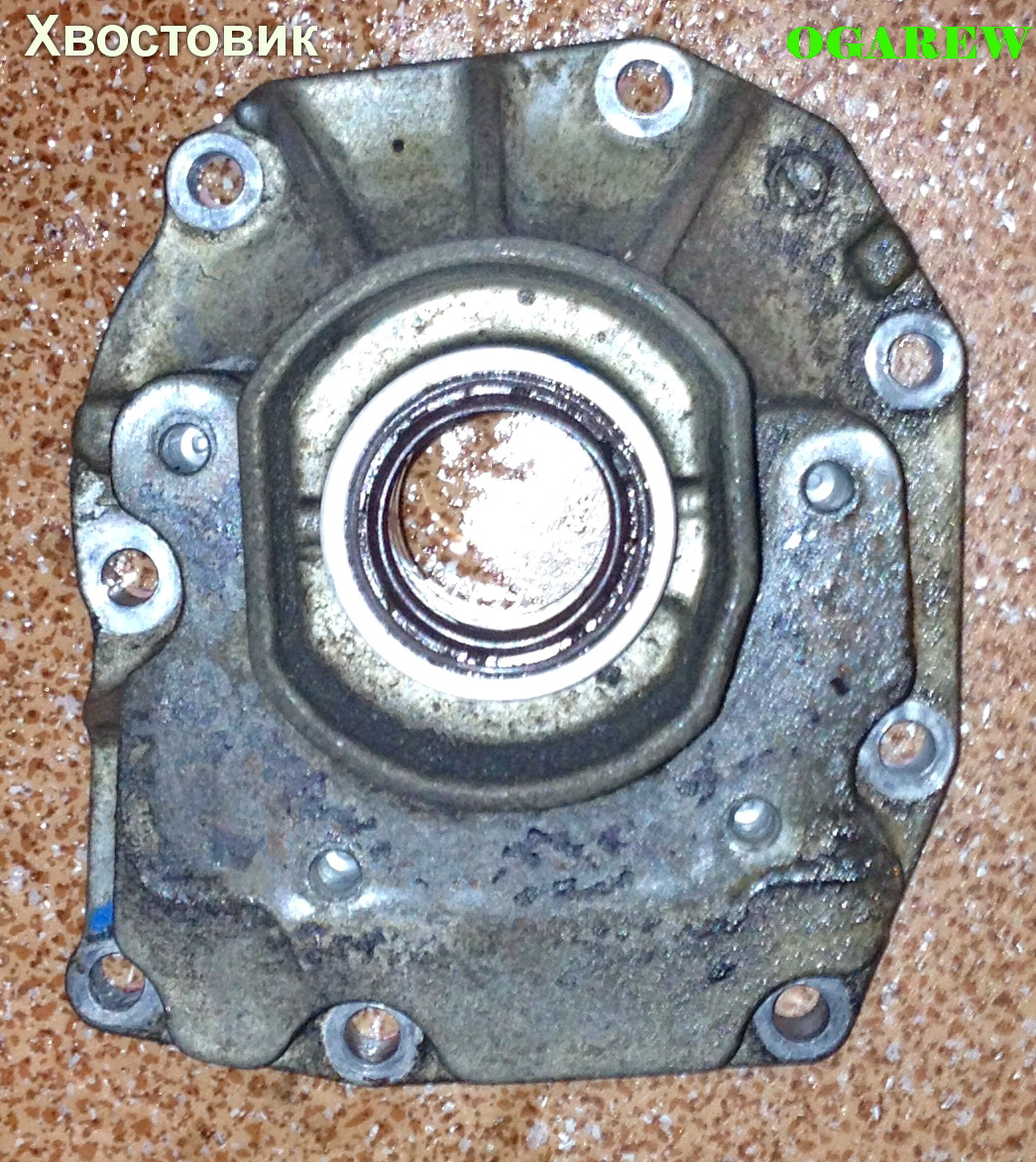

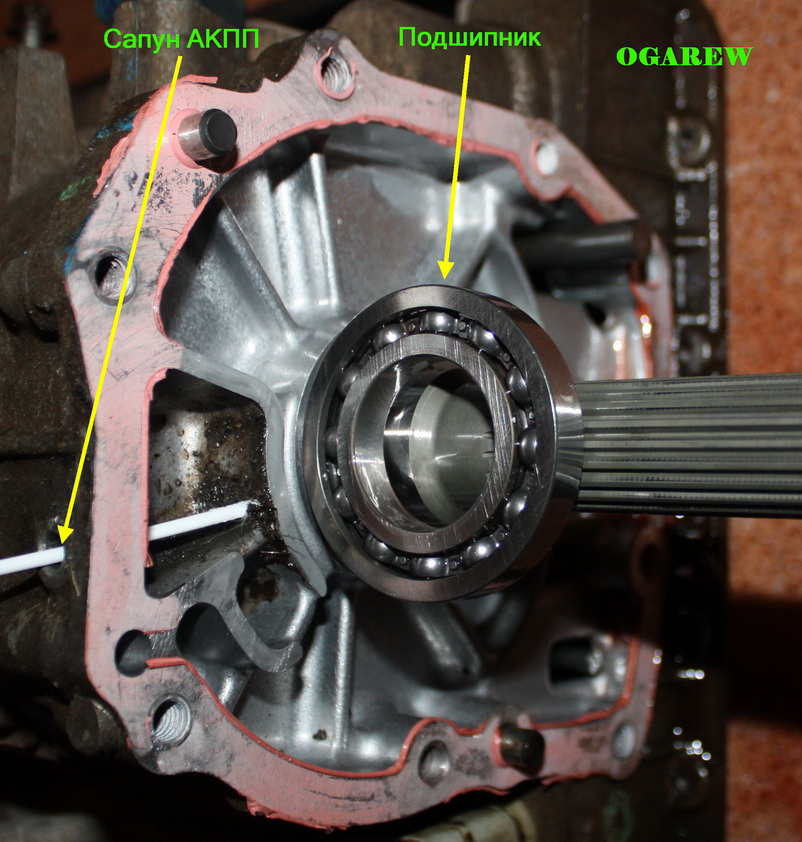

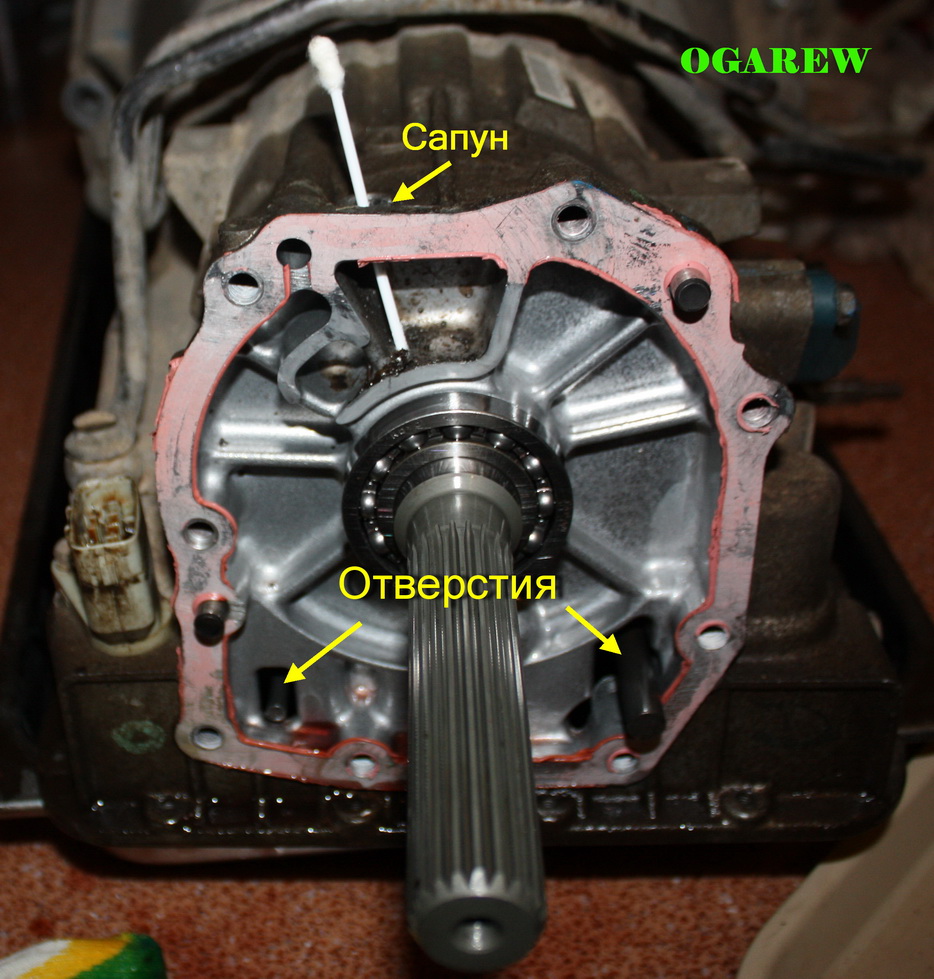

а) Продолжение.. Добавил Хвостовик,фото N 6)-12)

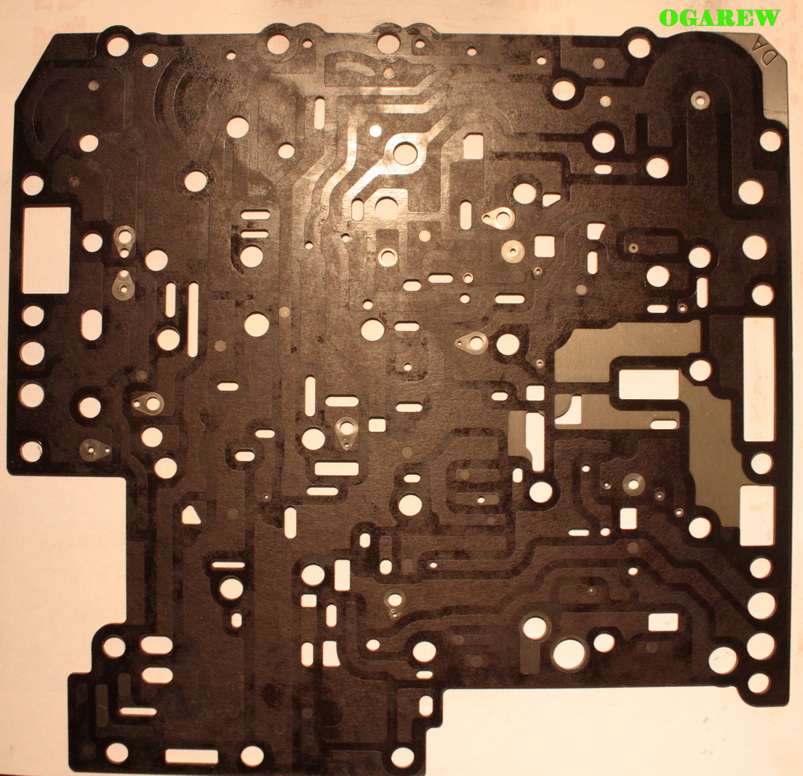

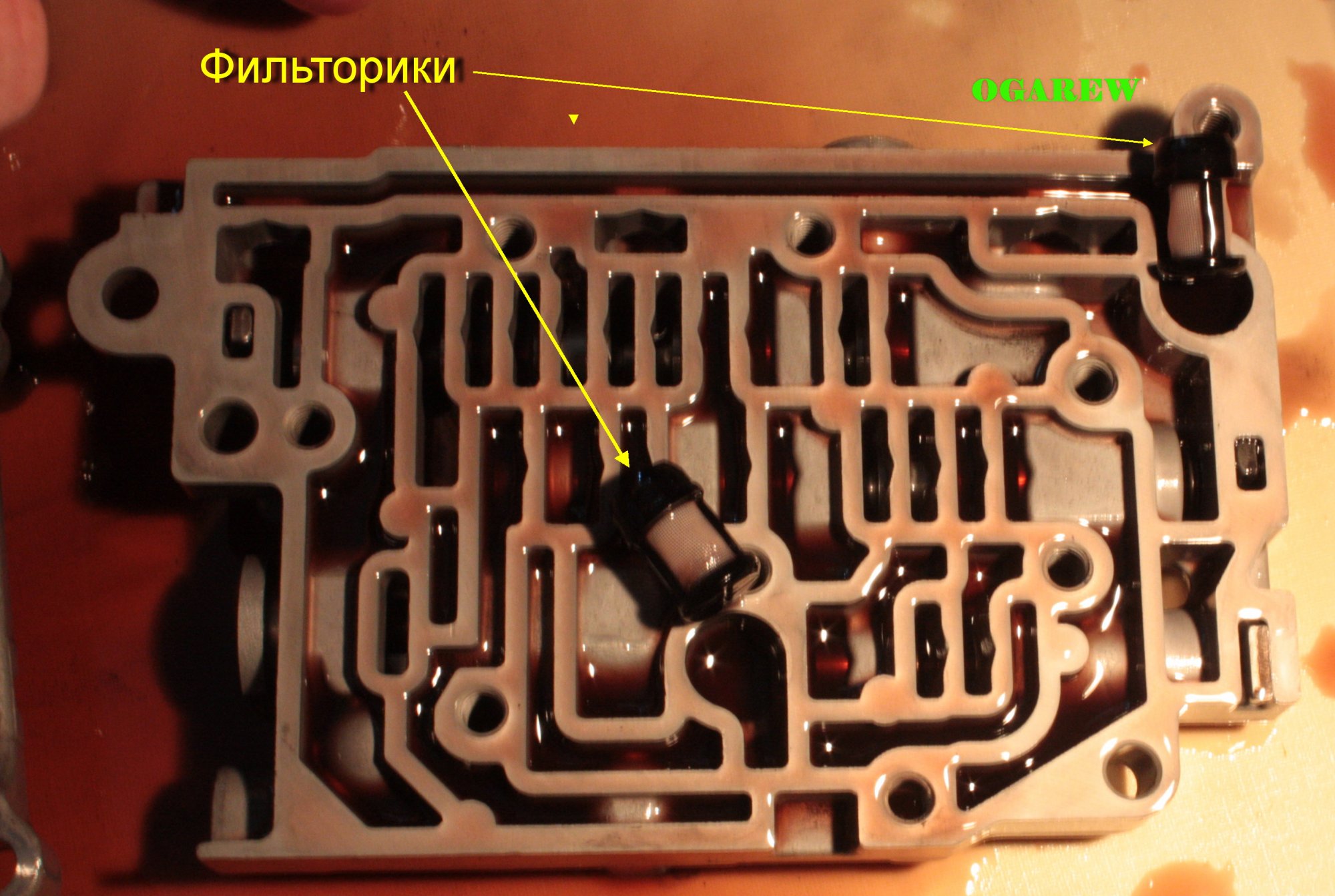

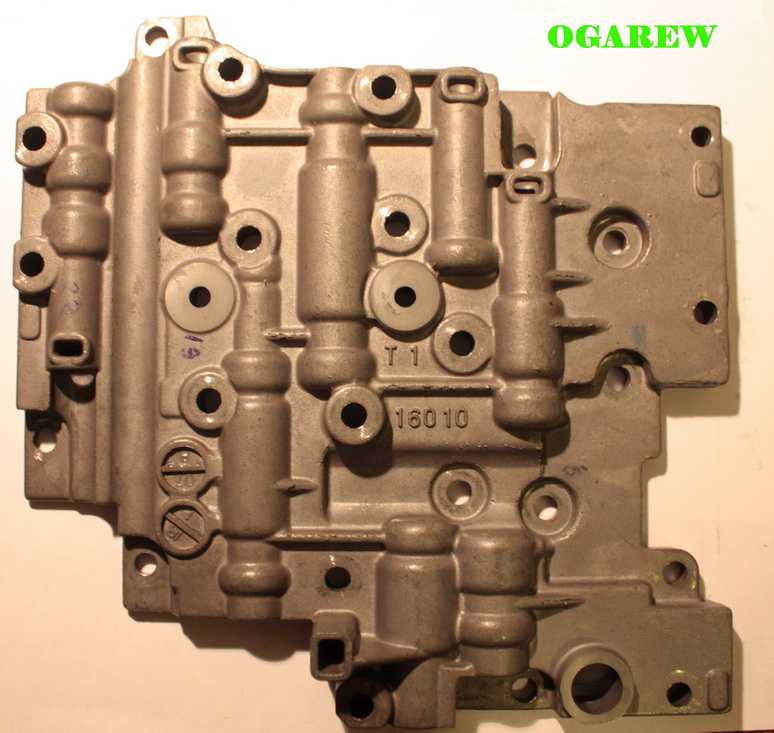

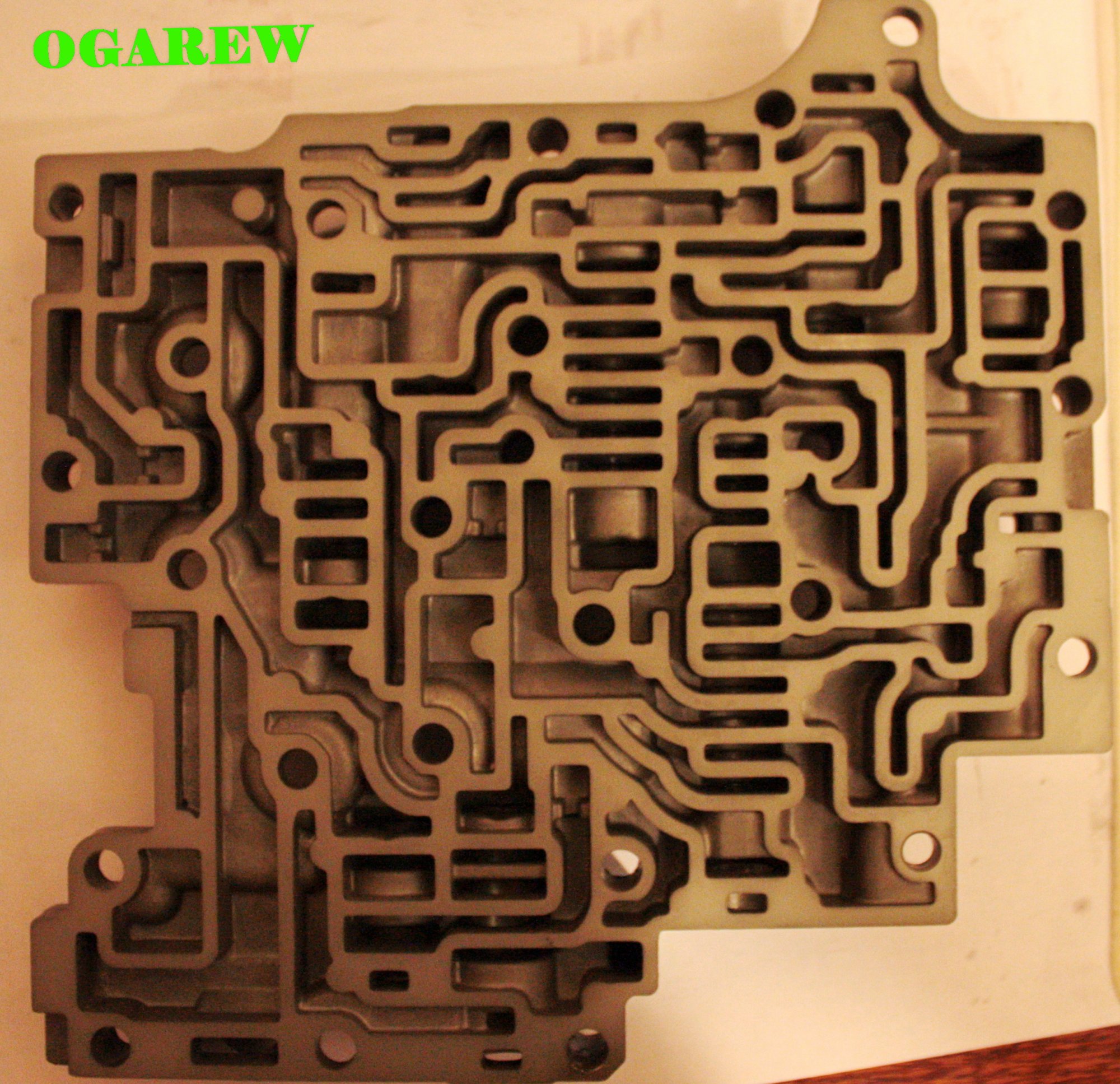

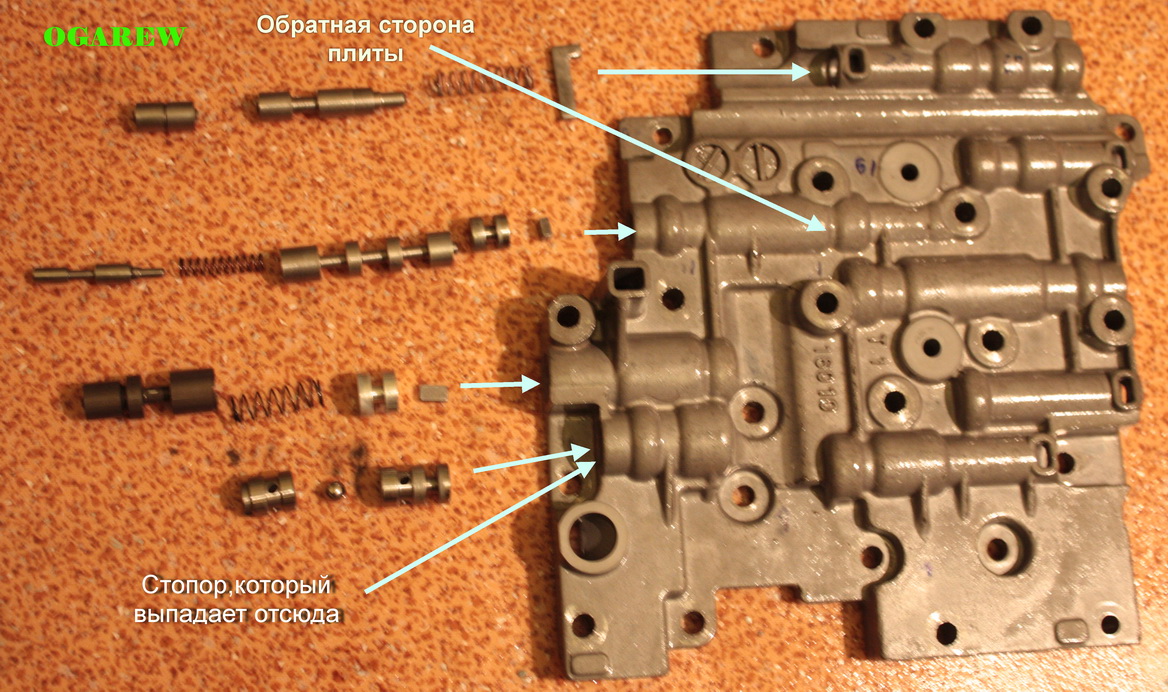

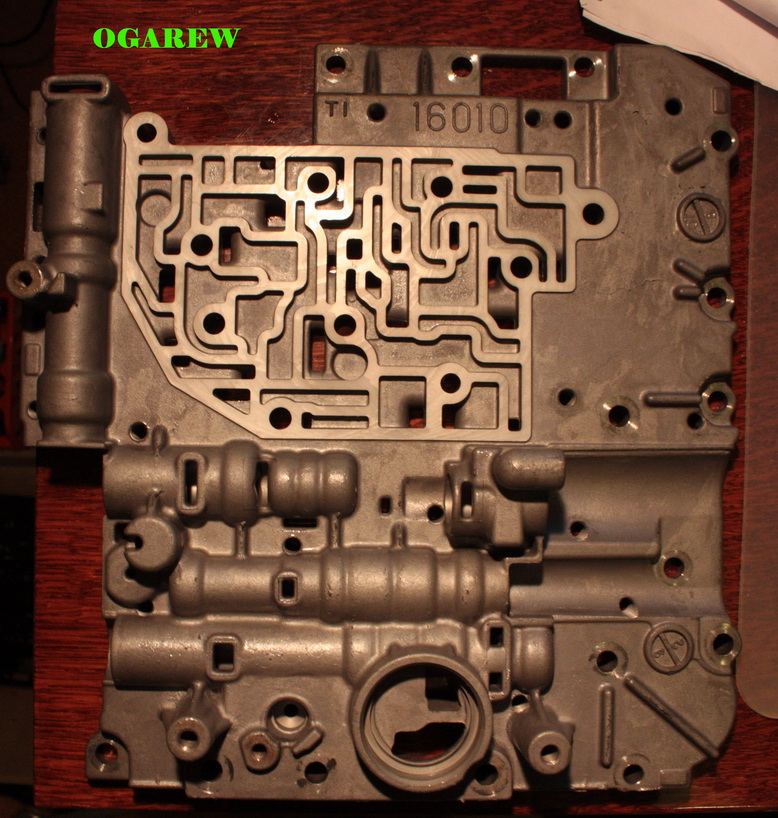

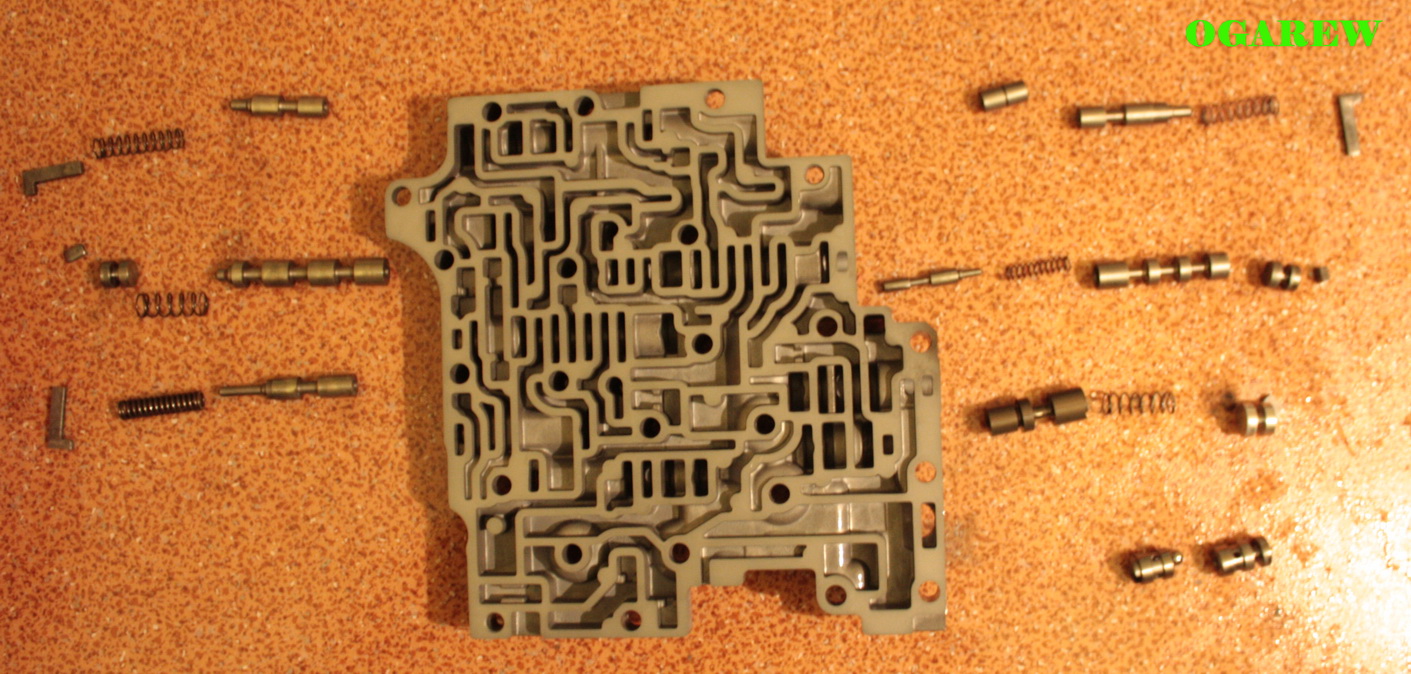

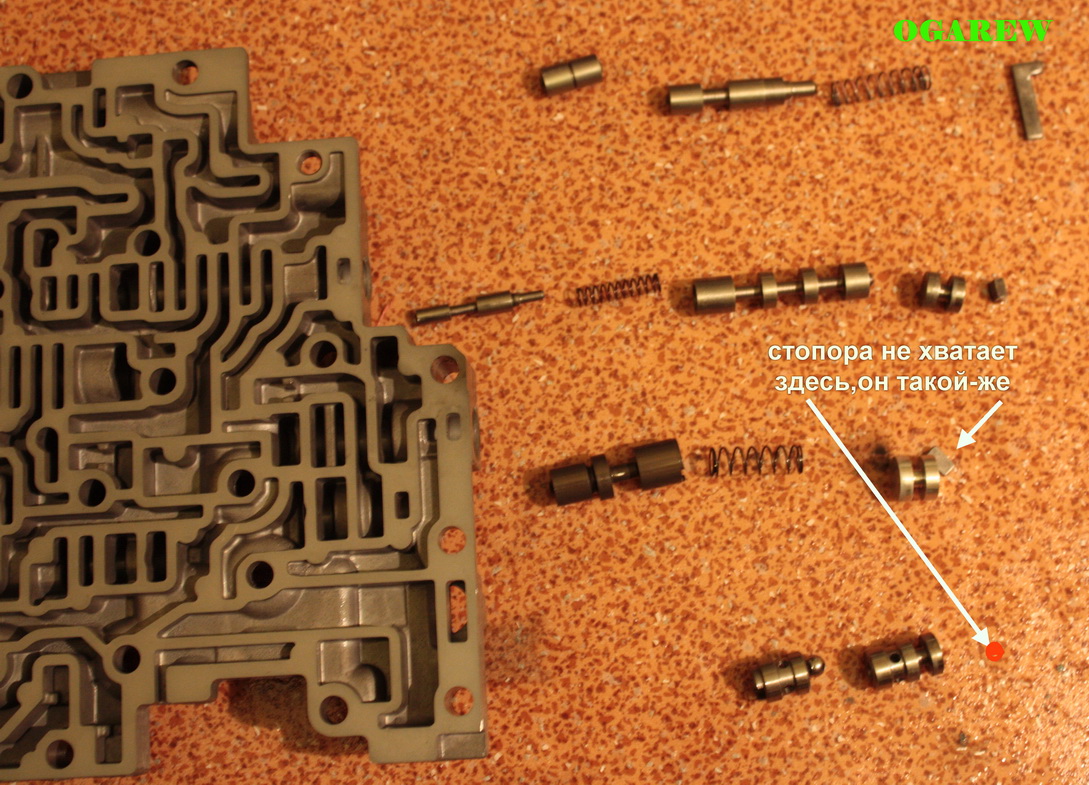

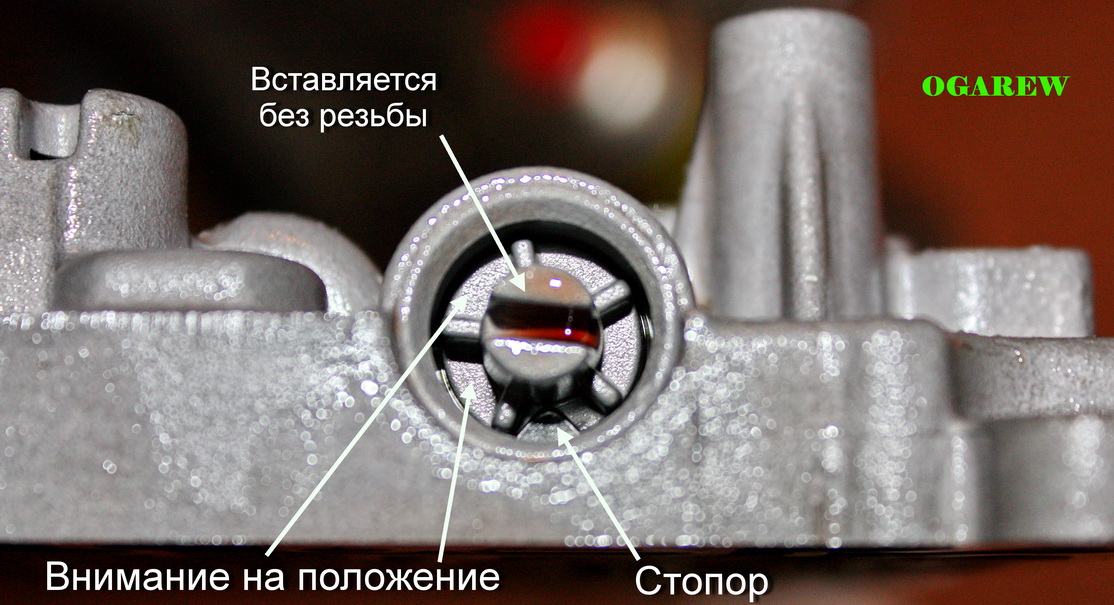

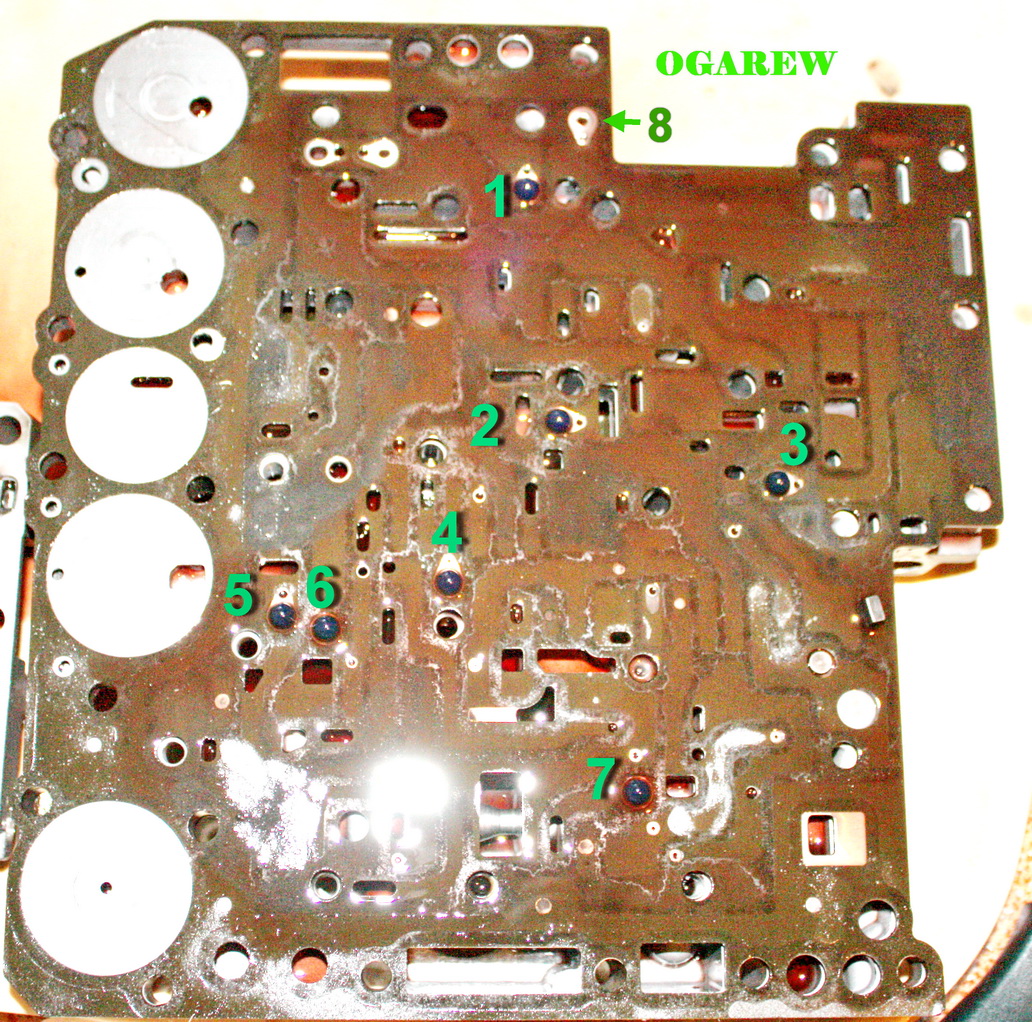

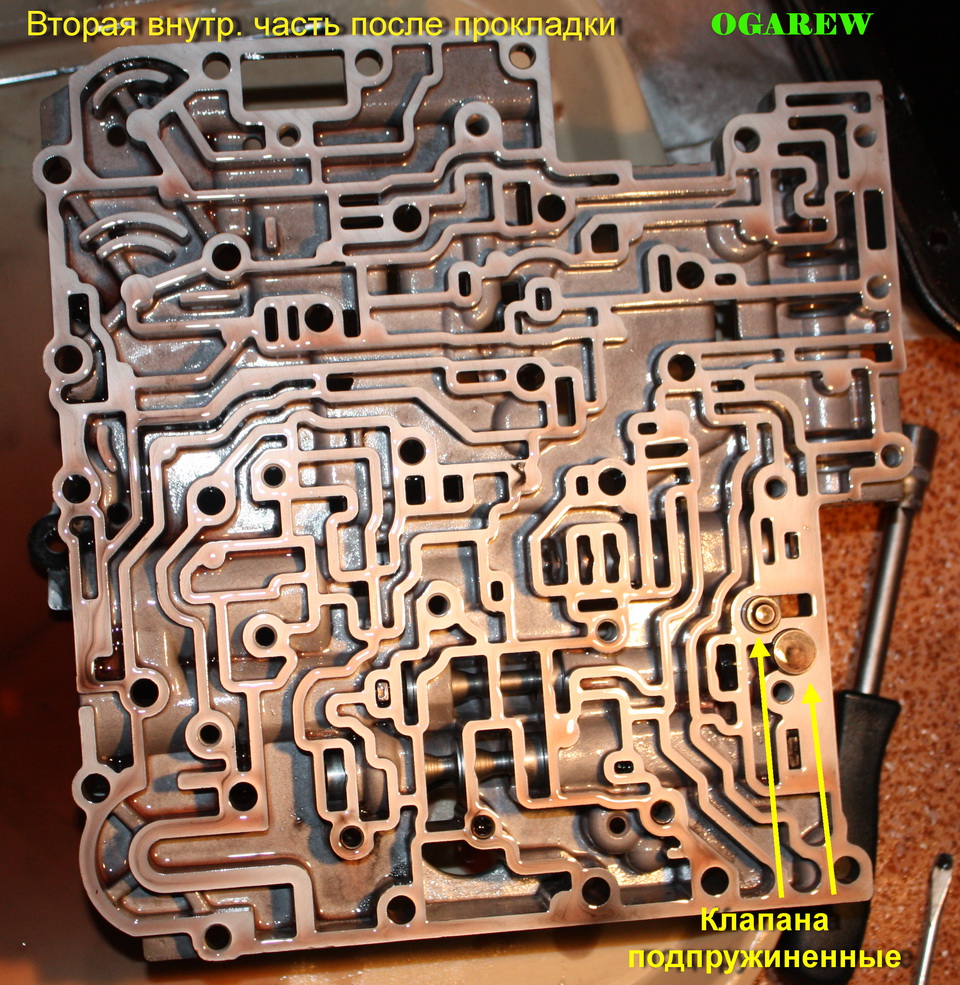

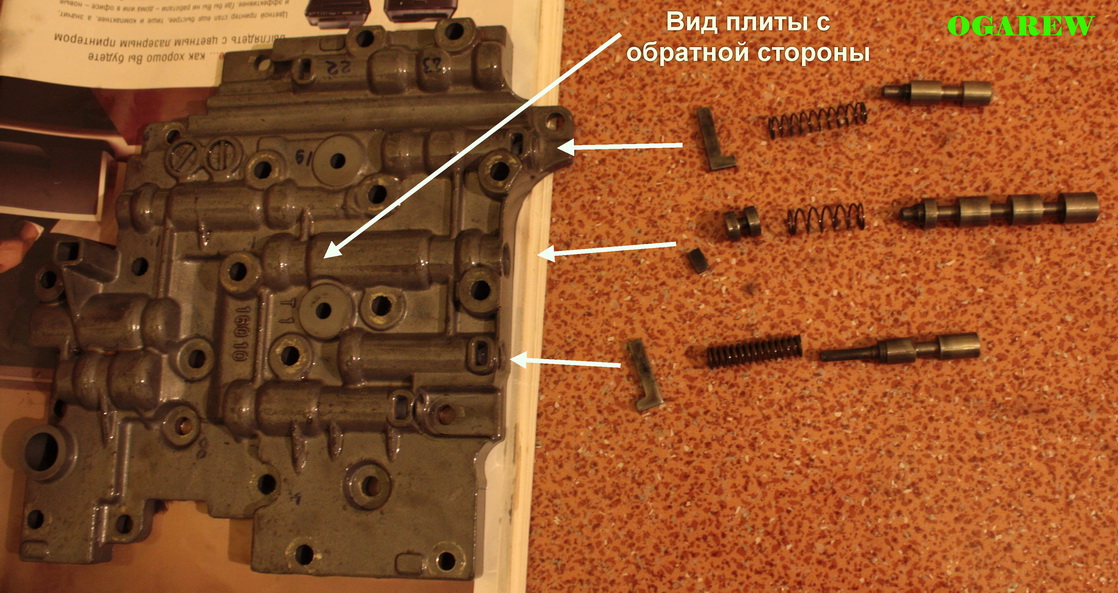

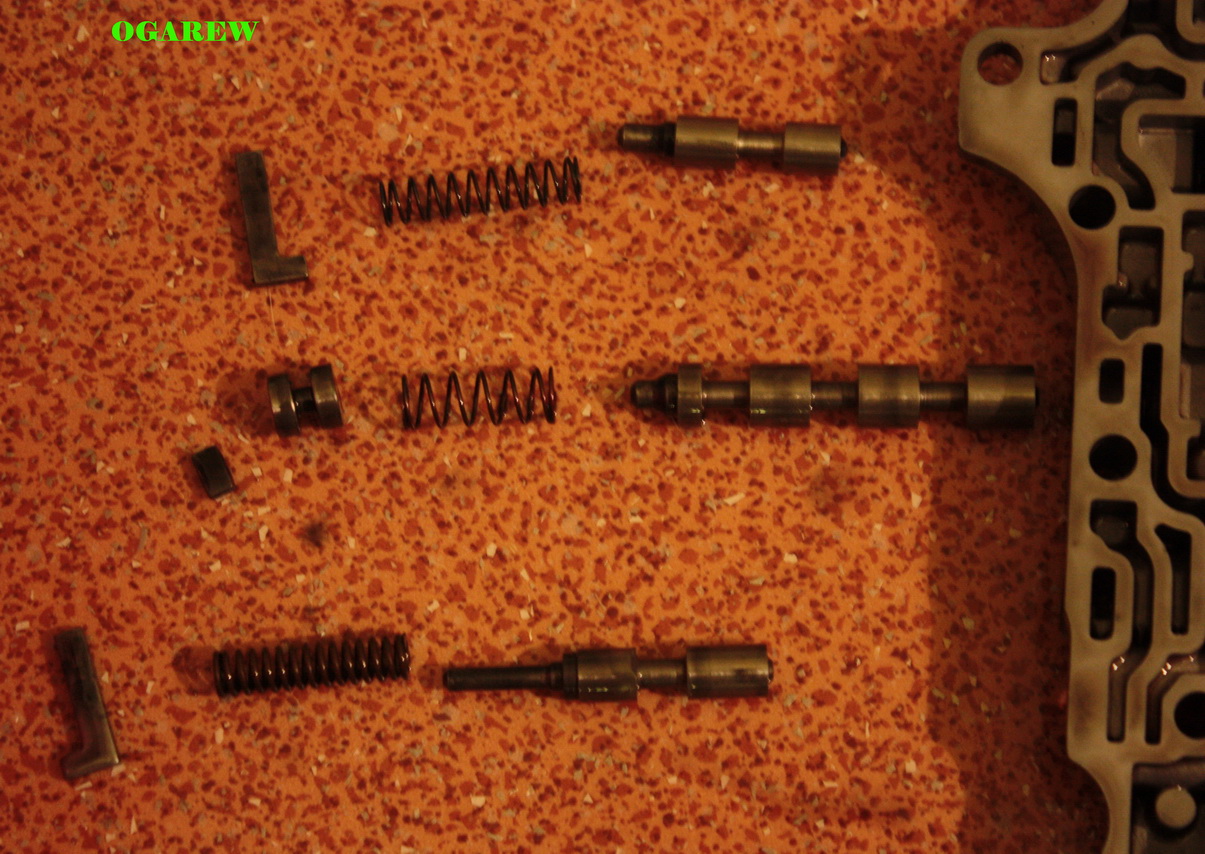

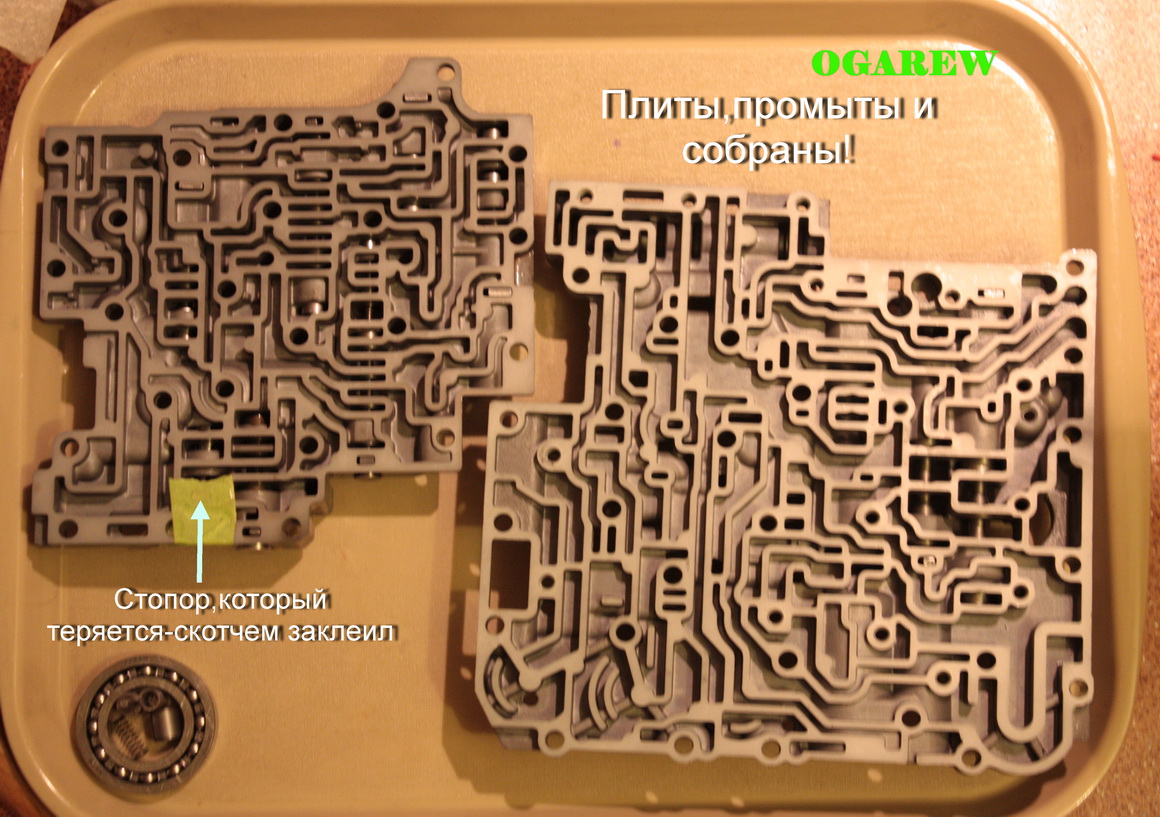

3)30.07.2013 Добавлен Пост 3,с 19-ю подробными фотографиями гидроплиты.

Тема помещена в раздел Важные,не потеряется!
Добавить ссылки сюда на другие темы по АКПП?!
Если да,то какие,выкладывайте,потом подчищу.?!
С Уважением,модератор.
