Здесь я разместил наиболее востребованные детали по износу, воровству, авариях (лёгких)
В случае необходимости Вы легко можете узнать примерную стоимость.
Это и всё остальное здесь

Пользуемся так: Находим на рисунке номер детали, копируем цифровой код, например: 13700-86G00 заходим сюда http://market.suzuki-club.ru и размещаем в строке "код запчасти", затем нажимаем "поиск" (на некоторые позиции находятся даже б/у детали! и не забываем про скидку для зарегистрированных и особенно для тех у кого есть клубная карта, скидка еще больше)

Не гарантируется полное соответствие, сверяйтесь с рисунком и всегда покупайте вместе с образцом. Многие детали идентичны деталям автомобиля Suzuki Wagon R+, смотрите аналогичную тему в разделе Wagon. Например бензонасос 15100-83E00 полностью идентичен.

Последнее редактирование модератором:
  • Нравится
Реакции: 3 человек

вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
воздушный фильтр, корпус воздушного фильтра
1 13700-86G00 CLEANER ASSY AIR 1
2 13780-86G00 ELEMENT 1
3 13877-83E00 COLLAR 3
4 13878-83E00 CUSHION 3
5 01550-06253 BOLT 3
6 13765-86G00 PIPE AIR CLEANER SUCTION 1
7 09122-86002 BOLT (6X12) 2
8 13766-86G00 HOSE AIR SUCTION 1
9 13870-86G00 PIPE AIR INTAKE 1
10 09169-09008 COLLAR I
11 09320-11017 CUSHION 1
12 01550-06203 BOLT 1
13 13881-86G00 HOSE AIR CLEANER OUTLET 1
14 09402-69511 CLAMP 2
15 13800-86G00 SENSOR ASSY MAF 1
16 02112-04103 BOLT 2

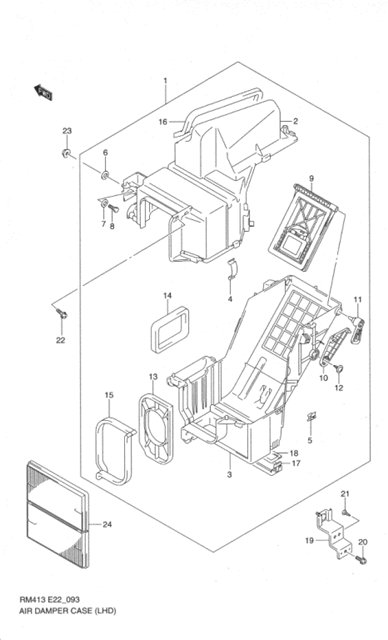

фильтр салона - фильтр кондиционера
1 74200-86G10 BOX ASSY AIR INLET 1
2 95421-86G10 CASE UPPER 1
3 74212-83E10 CASE LOWER 1
4 74133-83E00 CLIP CASE 10
5 74151-83E00 CLAMP CABLE 1
6 95466-83E00 PACKING STUD BOLT 2
7 09160-06132 WASHER 2
8 74114-83E00 BOLT 2
9 74270-83E10 DOOR ASSY INTAKE 1
10 74281-83E10 LINK INTAKE 1
11 74282-83E10 LEVER INTAKE 1
12 03211-15123 SCREW LINK 1
13 95428-83E00 BAFFLE 1
14 74221-83E00 PACKING DASH BLANKING 1
15 95461-83E00 PACKING DUCT 1
16 95463-86G00 PACKING AIR INLET 1
17 95423-83E00 DOOR FILTER 1
18 95464-83E00 PACKING DOOR FILTER LOWER 1
19 74291-86G00 BRACKET AIR INLET BOX 1
20 02162-06163 BOLT 1
21 03542-06123 SCREW 1
22 09136-06140 SCREW 1
23 08361-25063 NUT 3
24 95860-78F10 FILTER 1



вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
сцепление
1 22100-64B21 COVER ASSY clutch 1 SF310
2 09117-08096 BOLT (8X16) 6
3 22400-86G00 DISK CLUTCH 1
4 23265-65G00 BEARING CLUTCH RELEASE 1
5 23260-83E00 SHAFT CLUTCH RELEASE 1
6 09205-03019 PIN 1
7 09300-16010 BUSH SHAFT NO.1 (16X20X20) 1
8 09300-16009 BUSH SHAFT NO.2 (16X24X19) 1
9 09284-16004 SEAL OIL (16X24X5) 1
10 23269-60B00 SPRING RETURN 1
11 23266-83E00 ARM CLUTCH RELEASE 1
12 01550-08403 BOLT 1
13 08316-10083 NUT 1
14-1 23710-80G00 CABLE ASSY CLUTCH 1 LHD
14-2 23710-86G20 CABLE ASSY CLUTCH 1 RHD
15 09209-13018 PIN JOINT 1 LHD
16-1 23915-80G00 CLAMP CLUTCH CABLE 1 LHD
16-2 23915-86G00 CLAMP CLUTCH CABLE 1 RHD
17 09403-17305 CLAMP CLUTCH CABLE 1 RHD
18 09252-10030 BOLT 1 RHD
19 09150-06010 NUT 1 LHD
20 09385-10005 CLIP 1


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
фара
1-1 35120-86G00 UNIT. HEADLAMP RH 1 E2
1-2 35120-86G10 UNIT. HEADLAMP RH 1 E22
2-1 35320-86G00 UNIT. HEADLAMP LH 1 E2
2-2 35320-86G10 UNIT HEADLAMP LH 1 E22
3 09471-12182 BULB (12V,60/55W,H4LL) 2
4 35125-86G00 COVER SOCKET 2
5 09471-12186 BULB (12V,21W) 2
6 35618-86G00 SOCKET TURN LAMP 2
7 09471-12216 BULB (12V,5W) 2
8 35118-86G00 SOCKET POSITION LAMP 2
9 02162-06163 SCREW 8
10 09409-07308-5PK CLIP (BLACK) 2
11 36412-86G00 LAMP UNIT SIDE TURN SIGNAL 2
12 09471-12205 BULB (12V,5W) (AMBER) 2
13 36418-86G00 SOCKET SIDE TURN SIGNAL LAMP 2
противотуманка
1 35501-83E00 LAMP ASSY FRONT FOG RH 1
2 35502-83E00 LAMP ASSY FRONT FOG LH 1
3 09471-12106 BULB (12V 55W H3) 2
4 35530-83E00 CORD FOG LAMP 2
5 03541-05163 SCREW 6


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

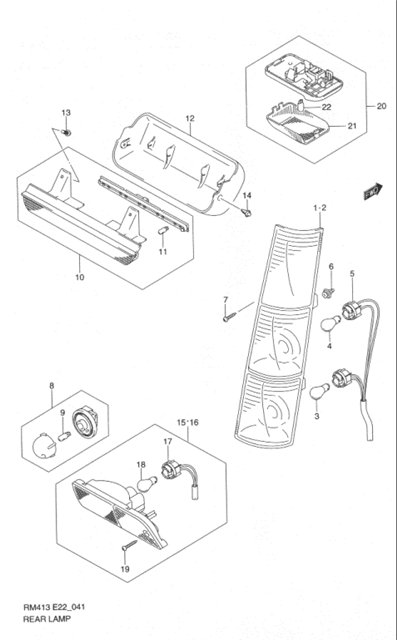

фонарь, повторитель стоп-сигнала, освещение гос.номера, освещение салона

1 35650-86G00 LAMP UNIT RR COMBINATION RH 1
2 35670-86G00 LAMP UNIT RR COMBINATION LH 1
3 09471-12083 BULB (12V 21/5W) 2
4 09471-12045 BULB (12V.21W) 2
5 35658-86G00 SOCKET/CORD ASSY 2
6 71812-78F00 CLIP 4
7 02162-06163 SCREW 4
8 35910-75F30 LAMP ASSY LICENSE 2
9 09471-12216 BULB 812V,5W) 2
10 35820-83E00-5PK LAMP ASSY HIGH MOUNT STOP (BLACK) 1
11 09471-12216 BULB 5
12 35821-83E00-5PK COVER HIGH MOUNT STOP LAMP(BLACK) 1
13 02162-06123 BOLT (12V.5W) 2
14 09409-06314-5PK CLIP (BLACK) 2
15-1 35950-86G10 RR FOG&REFLECTOR ASSY RH 1 E2
15-2 35950-86G00 BACK UP&REFLECTOR ASSY RH 1 E22
16-1 35970-86G00 BACK UP&REFLECTOR ASSY LH 1 E2
16-2 35970-86G10 RR FOG&REFLECTOR ASSY LH 1 E22
17 35958-86G00 SOCKET/CORD ASSY 2
18 09471-12045 BULB (12V,21W) 2
19 35665-86G00 SCREW 2
20 36210-74F02-6GS LAMP ASSY RR ROOM (GRAY) 1
21 36212-74F00 LENS ROOM LAMP 1
22 09471-12216 BULB (12V,5W) 1


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

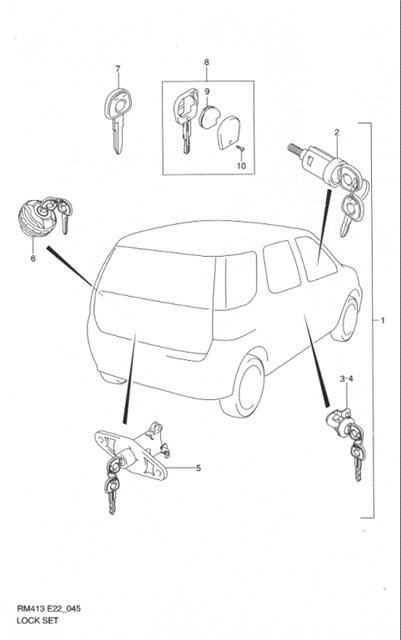

личины замков, пробка бензобака

1-1 37103-84810 LOCKSET 1 n/keyless entry
1-2 37103-84820 LOCKSET 1 W/KEYLESS ENTRY
2 37103-84830 CYLINDER IGNITION SWITCH 1
3 82270-86810 CYLINDER FRONT DOOR LOCK LH 1
4 82280-86810 CYLINDER FRONT DOOR LOCK LH 1
5 82500-86860 CYLINDER BACK DOOR LOCK 1
6 89200-83831 CAP FUEL FILLER 1
7 37145-86G30 KEY BLANK (IMMOBILIZER) 1 OPT
8 37145-86G20 KEY BLANK (IMMOBILIZER&TRANSMITTER) 1 OPT:W/KEYLESS ENTRY
9 37182-84E00 SWITCH ASSY TRANSMITTER 1 W/KEYLESS ENTRY
10 37186-84E00 SCREW 1 W/KEYLESS ENTRY


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

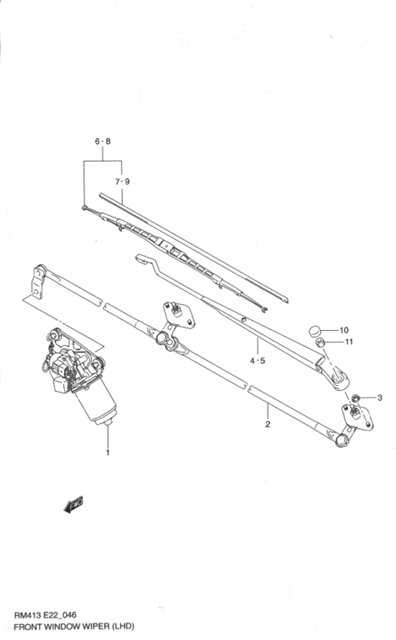

стеклоочиститель передний
1 38101-80E00 MOTOR & BRACKET ASSY wiper 1
2 38102-86G10 LINK ASSY WIPER 1
3 08316-10063 NUT 4
4 38310-86G10 ARM ASSY WIPER LH 1
5 38330-86G10 ARM ASSY WIPER RH 1
6 38340-86G00 BLADE ASSY WIPER LH 1
7 38346-86G00 BLADE LH 1
8 38340-86G10 BLADE ASSY WIPER RH 1
9 38346-86G10 BLADE RH 1
10 38315-60B10 CAP WIPER PIVOT 2
11 08310-00083 NUT 2

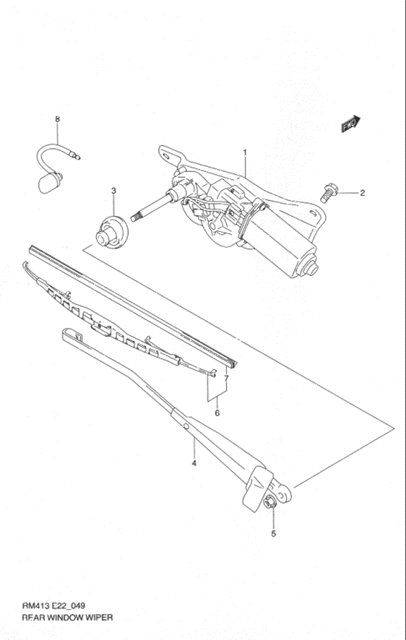

стеклоочиститель задний
1 38810-86G00 WIPER ASSY REAR WINDOW 1
2 02162-06123 BOLT 3
3 38274-81A00 CAP WIPER PIVOT 1
4 38821-86G00 ARM ASSY WIPER 1
5 08316-10063 NUT 1
6 38340-86G20 BLADE ASSY REAR WIPER 1
7 38346-86G20 BLADE 1
8 38840-86G00 NOZZLE ASSY REAR WASHER 1


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

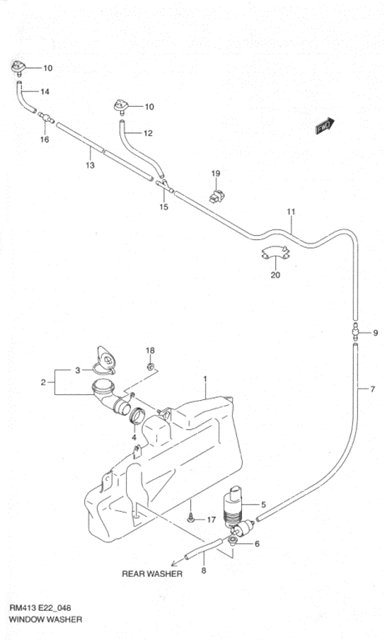

стеклоомыватель
1-1 38450-86g10 Tank Assy Washer 1 N/rear Washer
1-2 38450-86g00 Tank Assy Washer 1 W/rear Washer
2 38402-86g00 Inlet/cap Set Washer 1
3 38452-86g00 Cap Washer Inlet 1
4 38454-86g00 Gommet Inlet Pipe 1
5-1 38410-86g10 Pump Assy Washer 1 N/rear Washer
5-2 38410-86g00 Pump Assy Washer 1 W/rear Washer
6 38455-86g00 Grommet Washer Pump 1
7 38451-86g00 Hose Washer (l:400) 1
8 38451-86g10 Hose Washer (l:70) 1 W/rear Washer
9 38496-86g00 Connector Washer Hose 2
10-1 38480-86g10 Nozzle Washer 2 E2
10-2 38480-86g00 Nozzle Washer 2 E22
11 38491-83e30 Hose Washer (l:710-640) 1
12 38491-83e30 Hose Washer (l:710-120) 1
13 38491-83e30 Hose Washer (l:710-570) 1
14 38491-83e30 Hose Washer (l:710-100) 1
15 38496-83e10 Connector 3 Way 1
16 38496-83e00 Valve Washer Hose 1
17 03541-05163 Screw 1
18 08316-10063 Nut 2
19 09403-07328 Clamp Washer Hose 1
20 34935-75f10 Clamp Washer Hose 1


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

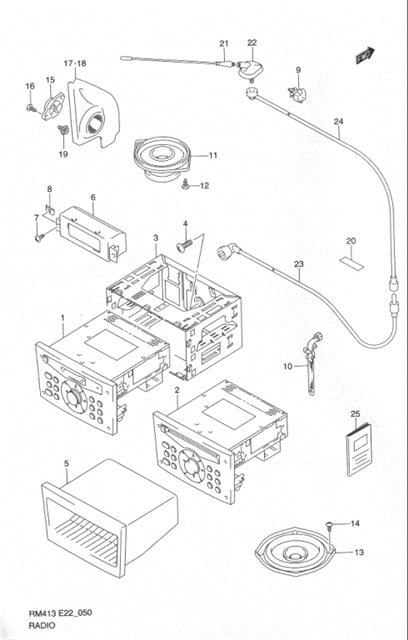

магнитола, антенна
1 39901-86g00 Tuner Assy (am/fm Casette) 1 W/radio
2 39901-86g10 Tuner Assy (am/fm Cd) 1 W/radio
3 39320-83e10 Bracket Tuner 1 W/radio
4 02142-05123 Screw 1 W/radio
5 39182-83e20 Pocket Tuner 1 N/radio
6-1 34600-86g10 Clock Assy 1 N/radio& W/clock
6-2 34600-86g20 Monitor Assy Information Dispy 1 N/radio& W/information Display
6-3 34600-86g00 Monitor Assy Informaton Dispy 1 W/radio& W/information Display
7 03541-05163 Screw 2
8 09148-05045 Nut 2
9 34870-83e00 Sensor Assy Outdor Temperature 1 W/information Display
10 09407-10402 Clamp 1 N/radio
11 39102-86g00 Speaker Assy Front 2 W/front Speaker
12 03541-05163 Screw 4
13 39102-86g10 Speaker Assy Rear 2 W/rear Speaker
14 03111-05163 Screw 8
15 39102-86ga0 Speaker Assy Tweeter 2 W/front Tweeter
16 03541-04103 Srew 4
17-1 84750-86g00-5pk Garnish Tweeter Hole Rh (black) 2 N/front Tweeter
17-2 84750-86g10-5pk Garnish Front Tweeter Lh (black) 2 W/front Tweeter
18-1 84790-86g00-5pk Garnish Front Tweeter Hole Rh (black) 2 N/front Tweeter
18-2 84790-86g10-5pk Garnish Front Tweeter Lh (black) 2 W/front Tweeter
19 09409-08320 Clip 4
20 36930-82010 Cover Speaker Wire 2 N/speaker
21 39251-86g00 Rod Antenna 1
22 39253-86g00 Base Antenna 1
23-1 39271-86ga0 Feeder Antenna Roof 1 Lhd
23-2 39271-86gb0 Feeder Antenna Roof 1 Rhd
24-1 39271-86g00 Feeder Antenna I/p 1 Lhd
24-2 39271-86g10 Feeder Antenna I/p 1 Rhd
25 39103-86g00 Manual Stereo 1 W/radio,for 39101-86g00
25 39103-86g10 Manual Stereo 1 W/radio,for 39101-86g10


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

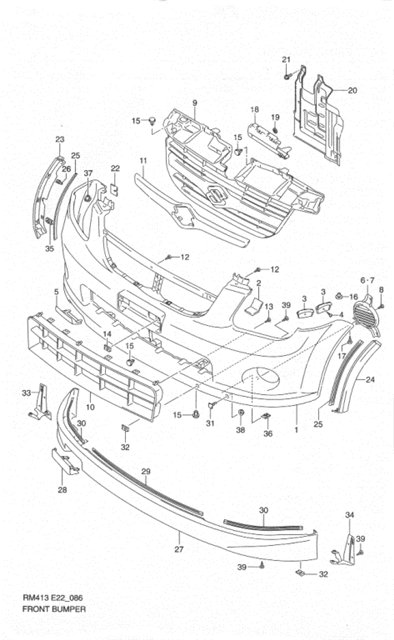

бампер передний

1-1 71711-86g00-799 Bumper Front (primary Coat) 1 Ppaint Tomach
1-2 71711-86g10-799 Bumper Front (primary Coat 1 High:w/15 Inch Tire Paint To M
2 63191-25c00 Cushion 2 30x40 25x40
3 71851-60g00 Holder Side 4
4 03512-05123 Screw 4
5-1 71712-86g00-zd8 Cover Fr Bumper (green) 1
5-2 71712-86g00-zf2 Cover Fr Bumper (blue) 1
5-3 71712-86g00-zr8 Cover Fr Bumper (red) 1
5-4 71712-86g00-zu1 Cover Fr Bumper (silver) 1
5-5 71712-86g00-zv9 Cover Fr Bumper (purple) 1
5-6 71712-86g00-z2s Cover Fr Bumper (silver) 1
5-7 71712-86g00-z6k Cover Fr Bumper (yellow) 1
5-8 71712-86g00-z7b Cover Fr Bumper (blue) 1
5-9 71712-86g00-0dg Cover Fr Bumper (black) 1
5-10 71712-86g00-26u Cover Fr Bumper (white) 1
6 71751-86g00-5pk Cap Fr Fog Lamp Rh (black) 1 N/fog Lamp
7 71761-86g00-5pk Cap Fr Fog Lamp Lh (black) 1 N/fog Lamp
8 03541-05163 Screw 6 N/fog Lamp
9 71741-86g00-5pk Grille Radiator Upper (black) 1
10 71721-86g00-5pk Grille Radiator Lower (black) 1
11 71731-86g00 Garnish Radiator Upper Grille 1 Paint To Match
12 03541-04123 Screw 3
13 03541-04123 Screw 6
14 71812-82010 Nut 2
15 09409-08327 Clip 9
16 09148-06007 Nut 2
17 03242-06163 Screw 2
18 71713-86g00 Extension Fr Bumper 1
19 09148-04010 Nut 4
20 72391-86g00 Cover Engine Front 1 N/air Con
21 02162-06123 Screw 4 N/air Con
22 71714-86g00 Film Side 4 High:w/15inch T
23 71770-86g00-5pk Extension Assy Fr Bumper Side 1 High:w/15inch T
24 71780-86g00-5pk Extension Assy Fr Bumper Side 1 High:w/15inch T
25 71794-86g00-5pk Protector 2 High:w/15inch T
26 77225-78f00 Bolt 6 High:w/15inch T
27 71790-86g00-5pk Extension Assy Fr Bumper Ctr 1 High:w/15inch T
28 71792-86g00-5pk Cover Towing Hook 1 High:w/15inch T
29 71793-86g00-5pk Protector Ctr 1 High:w/15inch T
30 71794-86g00-5pk Protector Side 2 High:w/15inch T
31 77225-78f00 Bolt 2 High:w/15inch T
32 09148-05047 Nut 6 High:w/15inch T
33 71795-86g00-5pk Cover Ctr Extension Rh 1 High:w/15inch T
34 71796-86g00-5pk Cover Ctr Extension Rh 1 High:w/15inch T
35 09148-05047 Nut Extension 2 High:w/15inch T
36 09148-05047 Nut Lower 5 High:w/15inch T
37 08316-10053 Nut Side Extension 6 High:w/15inch T
38 08316-10053 Nut Ctr Extension 2 High:w/15inch T
39 09132-05050 Screw 17 High:w/15inch T

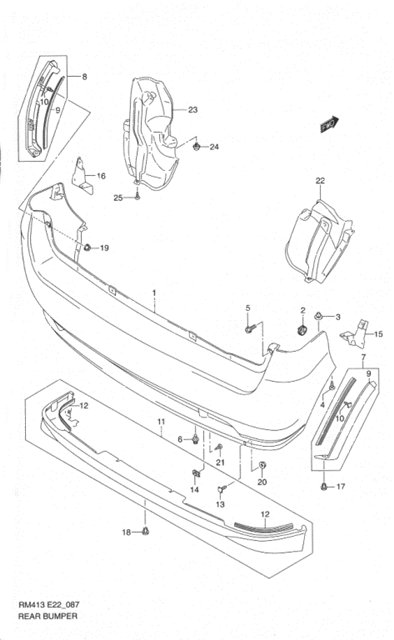

бампер задний

1-1 71811-86G00-799 BUMPER REAR 1 PAINT TO MATCH
1-2 71811-86G20-799 BUMPER REAR 1 HIGH:W/15 INCH TI
2 71712-82G00 CLIP BUMPER SIDE UPPER 2
3 09148-06007 NUT 2
4 03242-06163 SCREW 2
5 02162-06163 BOLT 4
6 09409-08327 CLIP 4
7 71830-86G00-5PK EXTENSION ASSY RR BUMPER SIDE 1 HIGH:W/15 INCH TI
8 71840-86G00-5PK EXTENSION ASSY RR BUMPER SIDE 1 HIGH:W/15 INCH TI
9 71794-86G00 PROTECTOR 2 HIGH:W/15 INCH TI
10 77225-78F00 BOLT 4 HIGH:W/15 INCH TI
11 71820-86G00-5PK EXTENSION ASSY BUMPER 1 HIGH:W/15 INCH TI
12 71794-86G00-5PK PROTECTOR 2 HIGH:W/15 INCH TI
13 77225-78F00 BOLT 2 HIGH:W/15 INCH TI
14 09148-05047 NUT 7 HIGH:W/15 INCH TI
15 71823-86G00-5PK COVER CTR EXTENSION 1 HIGH:W/15 INCH TI
16 71824-86G00-5PK COVER CTR EXTENSION 1 HIGH:W/15 INCH TI
17 09409-07332 CLIP SIDE EXTENSION 2 HIGH:W/15 INCH TI
18 09409-07332 CLIP CTR EXTENSION 2 HIGH:W/15 INCH TI
19 08316-10053 NUT 4 HIGH:W/15 INCH TI
20 08316-10053 NUT 2 HIGH:W/15 INCH TI
21 09132-05050 SCREW 11 HIGH:W/15 INCH TI
22 75521-86G00 LINING REAR WHEEL HOUSING RH 1
23 75531-86G00 LINING REAR WHEEL HOUSING 1
24 09409-07332 CLIP 7 RH:3, LH:4
25 09136-05057 SCREW 2


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

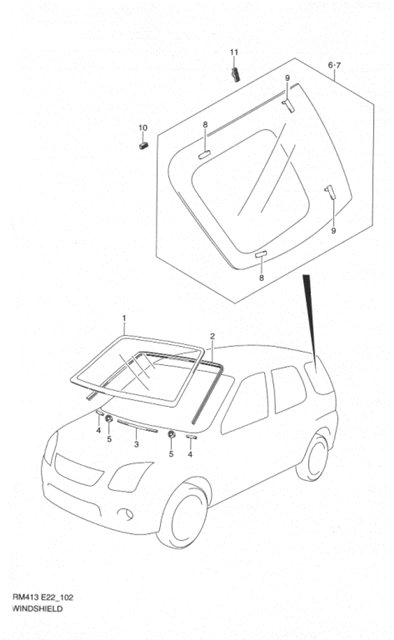

стёкла вклеиваемые
1 84511-86g00 Glass Windshield 1
2 84611-86g00 Molding Windshield 1
3 84617-60d00 Spacer Glass 1
4 84617-76f00 Spacer Glass 2
5 84618-76g10 Stopper Windshield Glass 2
6 84580-86g10 Glass Quarter Window Rh 1
7 84590-86g10 Glass Quarter Window Lh 1
8 84513-76f00 Male Glass Fastener 4
9 84572-74g00 Male Glass Fastener 4
10 84514-65d00 Female Glass Fastener 4
11 84515-65d00 Female Glass Fastener 4

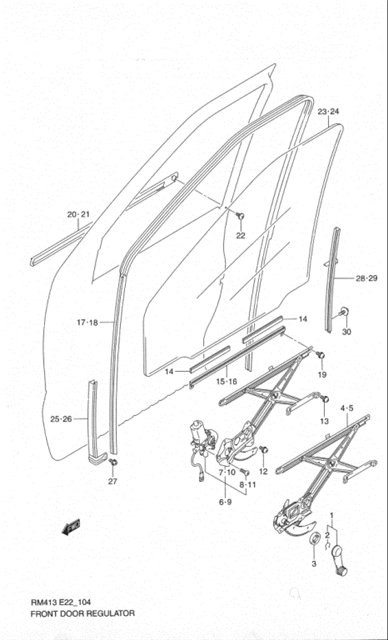

боковые опускные
1 82960-83E00-S1S HANDLE WINDOW RGLTR 2 N/POWER W
2 78463-78000 SNAP 2 N/POWER W
3 82972-83E00-S1S ESCUTCHEON REGULATOR HANDLE 2 N/POWER W
4 83410-86G00 REGULATOR ASSY WINDOW RH 1 N/POWER W
5 83440-86G00 REGULATOR ASSY WINDOW LH 1 N/POWER W
6 83401-86G10 REGULATOR ASSY WINDOW RH 1 W/POWER
7 83410-86G10 REGULATOR WINDOW RH 1 W/POWER
8 09139-05063 SCREW 3 W/POWER
9 83402-86G10 REGULATOR ASSY WINDOW LH 1 W/POWER
10 83440-86G10 REGULATOR WINDOW LH 1 W/POWER
11 09139-05063 SCREW 3 W/POWER
12-1 02112-76103 SCREW 6 W/POWER
12-2 02112-76103 SCREW 4 W/POWER
13 02112-76103 SCREW 4
14 83691-76G00 RUBBER GLASS BOTTOM 4
15 83610-86G00 CHANEL GLASS BOTTOM RH 1
16 83620-86G00 CHANEL GLASS BOTTOM LH 1
17 83661-86G00 RUN GLASS RH 1
18 83665-86G00 RUN GLASS LH 1
19 02112-76103 SCREW 4
20 83811-86G00 WEATHERSTRIP DOOR OUT RH 1
21 83821-86G00 WEATHERSTRIP DOOR OUT LH 1
22 09136-05059 SCREW 2
23 84531-86G00 GLASS DOOR WINDOW RH 1
24 84536-86G00 GLASS DOOR WINDOW LH 1
25 81710-75G00 SASH FRONT LOWER RH 1
26 81720-75G00 SASH FRONT LOWER LH 1
27 02162-06123 BOLT 2
28 81730-86G00 SASH REAR RH 1
29 81740-86G00 SASH REAR LH 1
30 09136-06133 SCREW 2

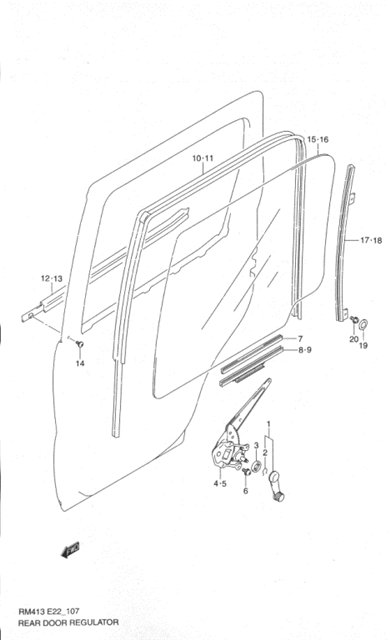

задние опускные
1 82960-83E00-S1S HANDLE WINDOW RGLTR 2
2 78463-78000 SNAP 2
3 82972-83E00-S1S ESCUTCHEON REGULATOR HANDLE 2
4 83510-75G00 REGULATOR ASSY WINDOW RH 1
5 83540-75G00 REGULATOR ASSY WINDOW LH 1
6 02112-76103 SCREW 6
7 83691-77G00 RUBBER GLASS BOTTOM 2
8 83630-75G00 CHANEL GLASS BOTTOM RH 1
9 83640-75G00 CHANEL GLASS BOTTOM LH 1
10 83671-86G00 RUN GLASS RH 1
11 83675-86G00 RUN GLASS LH 1
12 83831-86G00 WEATHERSRIP DOOR OUT RH 1
13 83841-86G00 WEATHERSRIP DOOR OUT LH 1
14 09136-05059 SCREW 2
15 84541-86G00 GLASS DOOR WINDOW RH 1
16 84546-86G00 GALSS DOOR WINDOW LH 1
17 81770-75G00 SASH REAR RH 1
18 81780-75G00 SASH REAR LH 1
19 09250-30010 CAP 2
20 02162-06123 BOLT 4

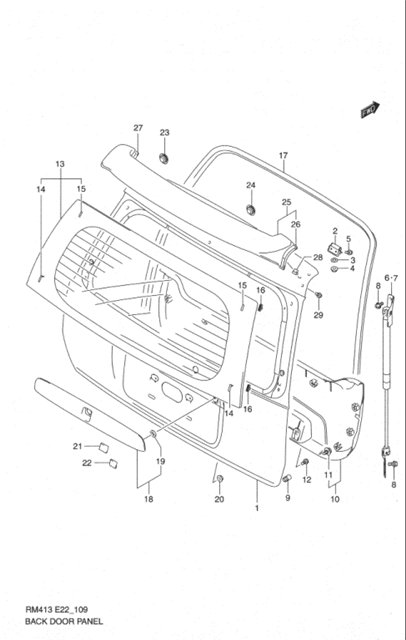

заднее стекло
1-1 69100-86G20 PANEL ASSY BACK DOOR 1 BASE
1-2 69100-86G00 PANEL ASSY BACK DOOR 1 STD HIGH :N/SPOILER
1-3 69100-86G10 PANEL ASSY BACK DOOR 1 HIGH:W/SPOILER
2 69510-83E01 HINGE BACK DOOR 2
3 69571-76G00 PACKING HINGE 2
4 01550-06123 BOLT 4
5 08361-25083 NUT 2
6 81850-86G00 BALANCER BACK DOOR RH 1
7 81860-86G00 BALANCER BACK DOOR LH 1
8 02162-06123 BOLT 8
9 82683-80E00 CUSHION 2
10 83770-86G00-S1S TRIM BACK DOOR 1
11 09409-08320 CLIP 9
12 02142-06163 SCREW 2
13 84570-86G10 GLASS BACK DOOR WINDOW 1
14 84572-74G00 MALE GLASS FASTENER 2
15 84513-76F00 MALE GLASS FASTENER 2
16 84515-65D00 FEMALE GLASS FASTENER 4
17 84681-86G00 WEATHERSRIP DOOR OPENING 1
18-1 83940-86G00-ZD8 GARNISH LICENSE (GREEN) 1
18-2 83940-86G00-ZF2 GARNISH LICENSE (BLUE) 1
18-3 83940-86G00-ZR8 GARNISH LICENSE (RED) 1
18-4 83940-86G00-ZU1 GARNISH LICENSE (SILVER) 1
18-5 83940-86G00-ZV9 GARNISH LICENSE (PURPLE) 1
18-6 83940-86G00-Z2S GARNISH LICENSE (SILVER) 1
18-7 83940-86G00-Z6K GARNISH LICENSE (YELLOW) 1
18-8 83940-86G00-Z7B GARNISH LICENSE (BLUE) 1
18-9 83940-86G00-0DG GARNISH LICENSE (BLACK) 1
18-10 83940-86G00-26U GARNISH LICENSE (WHITE) 1
19 77122-60B00 PACKING 2
20 08316-10063 NUT 4
21 77151-82000 SEAL LICENSE 2
22 44281-29C00 CUSHION LICENSE 2
23 09250-20023 CAP 1
24 09250-15012 CAP 1
25-1 83980-86G00-ZD8 SPOILER BACK DOOR (GREEN) 1 W/SPOILER
25-2 83980-86G00-ZF2 SPOILER BACK DOOR (BLUE) 1 W/SPOILER
25-3 83980-86G00-ZR8 SPOILER BACK DOOR (RED) 1 W/SPOILER
25-4 83980-86G00-ZU1 SPOILER BACK DOOR (SILVER) 1 W/SPOILER
25-5 83980-86G00-ZV9 SPOILER BACK DOOR (PURPLE) 1 W/SPOILER
25-6 83980-86G00-Z2S SPOILER BACK DOOR (SILVER) 1 W/SPOILER
25-7 83980-86G00-Z6K SPOILER BACK DOOR (YELLOW) 1 W/SPOILER
25-8 83980-86G00-Z7B SPOILER BACK DOOR (BLUE) 1 W/SPOILER
25-9 83980-86G00-0DG SPOILER BACK DOOR (BLACK) 1 W/SPOILER
25-10 83980-86G00-26U SPOILER BACK DOOR (WHITE) 1 W/SPOILER
26 83982-86G00 SEAL BACK DOOR SPOILER RH 1 W/SPOILER
27 83983-86G00 SEAL BACK DOOR SPOILER LH 1 W/SPOILER
28 09410-00076 CLIP 2 W/SPOILER
29 02162-06103 BOLT 4 W/SPOILER



вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
наружные зеркала
1-1 84701-86g70-5pk Mirror Rear View Rh 1 Lhd:manual
1-2 84701-86g50-5pk Mirror Rear View Rh 1 Lhd:remocon N/heather
1-3 84701-86g60-5pk Mirror Rear View Rh 1 Lhd:remocon W/heather
1-4 84701-86g20-5pk Mirror Rear View Rh 1 Rhd:manual
1-5 84701-86g00-5pk Mirror Rear View Rh 1 Rhd:remocon N/heather
1-6 84701-86g10-5pk Mirror Rear View Rh Rhd:remocon W/heather
2-1 84720-86g00 Mirror 1 N/heater
2-2 84720-86g10 Mirror 1 Lhd:w/heater
2-3 84720-86g20 Mirror 1 Rhd:w/heater
3-1 84702-86g70-5pk Mirror Assy Out Rear View Lh 1 Lhd:manual
3-2 84702-86g50-5pk Mirror Assy Out Rear View Lh 1 Lhd:remocon N/heather
3-3 84702-86g60-5pk Mirror Assy Out Rear View Lh 1 Lhd:remocon W/heather
3-4 84702-86g20-5pk Mirror Assy Out Rear View Lh 1 Rhd:manual
3-5 84702-86g00-5pk Mirror Assy Out Rear View Lh 1 Rhd:remocon N/heather
3-6 84702-86g10-5pk Mirror Assy Out Rear View Lh 1 Rhd:remocon W/heather
4-1 84760-86g00 Mirror 1 N/heater
4-2 84760-86g20 Mirror 1 Lhd:w/heater
4-3 84760-86g10 Mirror 1 Rhd:w/heater
5 02162-05163 Bolt 6
6 84703-83e01-6gs Mirror Assy Inside Rear Wiev 1
7 36212-83e00 Lens Room Lamp 1
8 36214-83e00 Bulb 1
9 84782-83e01 Support Inside Mirror 1
10 02142-06163 Screw 2
11-1 84801-86g30-6gs Sunvisor Assy Rh (gray) 1 Base Std
11-2 84801-86g40-6gs Sunvisor Assy Rh (gray) 1 Base Std Magyar
11-3 84801-86g00-6gs Sunvisor Assy Rh (gray) 1 High Rhd
11-4 84801-86g10-6gs Sunvisor Assy Rh (gray) 1 High Lhd
11-5 84801-86g20-6gs Sunvisor Assy Lh (gray) 1 High Lhd Magyar
12-1 84802-86g50-6gs Sunvisor Assy Lh (gray) 1 Base Std
12-2 84802-86g60-6gs Sunvisor Assy Lh (gray) 1 Base Std Magyar
12-3 84802-86g00-6gs Sunviholder Sor (gray) 1 High Rhd
12-4 84802-86g10-6gs Sunviholder Sor (gray) 1 High Lhd
12-5 84802-86g20-6gs Sunviholder Sor (gray) 1 High Lhd Magyar
13 84851-65d00-6gs Holder Sunvisor (gray) 2
14 03121-05163 Screw 4
эмблемы Сузуки
1 77811-80ed0-0pg Emblem S (chrome) 1
2 77811-54g30-0pg Emblem S (chrome) 1
3 77831-80ec0-0pg Suzuki (chrome) 1
4 77861-86g00-0pg Ignis (chrome) 1
5 77862-80g00-0pg Emblem 4x4 1 4wd


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
фильтр салона - 43 - тоже самое, что и - 24 - пост #2 http://forum.suzuki-club.ru/showpost.php?p=16518&postcount=2 только со стороны моторного отсека.
95000-86G10 AIR CONDITIONER SET 1
1 49160-70AA0 PULLEY ASSY BELT TENSION 1
2 49161-60B10 BOLT BELT TENSION PULLEY 1
3 17521-61A00 BELT (4PK800) 1
4 09103-08352 BOLT (8X75) 1
5 09408-00184 CLAMP 1
6 08316-10103 NUT 1
7 95111-86G00 BRACKET COMPRESSOR 1
8 01550-08303 BOLT 4
9 95200-86GA0 COMPRESSOR ASSY 1
10 01550-08803 BOLT 4
11 95311-86G00 CONDENSER ASSY 1
12 95811-86G00 PACKING CONDENSER 1
13 95851-86G00 BUSH CONDERSER 2
14 95560-86G00 FAN ASSY 1
15 95812-86G00 PACKING CONDENSER 1
16 09116-06129 BOLT (6X30) 2
17 02162-06123 BOLT 4
18 01550-06253 BOLT 2
19 95731-86G10 PIPE LIQUID NO.1 1
20 95891-50G00 O RING (D:18.8,ID:6.7) 2
21 09403-08314 CLAMP 1
22 09403-08406 CLAMP 1
23 95732-86G10 PIPE LIQUID N.2 1
24 95891-50G00 O RING 1
25 95526-50G10 SWITCH TRIPLE PRESSURE 1
26 95400-86G10 COOLING UNIT 1
27 74291-86G00 BRACKET AIR INLET BOX 1
28 09136-06140 SCREW 1
29 02162-06163 SCREW 1
30 03542-06123 SCREW 1
31 08361-25063 NUT 3
32 95710-86G10 HOSE SCUTION 1
33 95896-50G00 O RING (D:2.4, ID:13.4) 2
34 95781-80G10 STAY SUCTION HOSE 1
35 08316-10063 NUT SUCTION HOSE STAY 2
36 95720-86G00 HOSE DISCHARGE 1
37 95895-50G00 O RING (D:2.4,ID:10.8) 2
38 01550-06203 BOLT 1
39 01550-06203 BOLT 2
40 01550-06203 BOLT 2
41 09407-14403 CLAMP 2 N/AIR CON
42 09250-25007 GROMMET DRAIN 1 N/AIR CON
43 95860-78F10 FILTER 1
44 38860-76F01 RELAY AIR CON 2
45 38860-78F00 RELAY CONDENSER FAN 1



вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

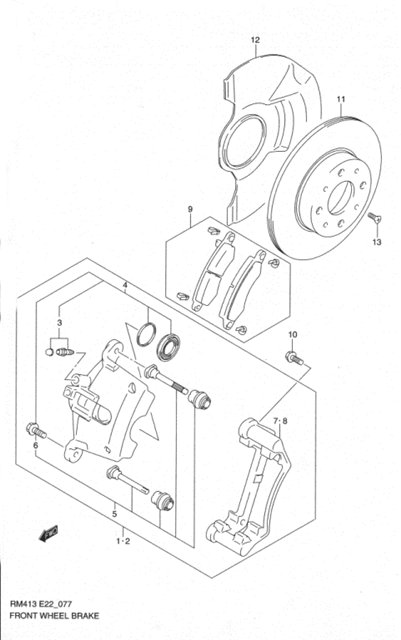

передние тормозные колодки
1 55103-84E00 CALIPER ASSY FRONT brake RH 1
2 55104-84E00 CALIPER ASSY FRONT brake LH 1
3 55473-84E00 SCREW KIT BLEED 2
4 55840-84E00 REPAIR KIT CALIPER 2
5 55850-84E00 AXLE SET KIT 2
6 55206-84E00 PIN SCREW KIT 2
7 55861-84E00 BRACKET MOUNTING RH 1
8 55862-84E00 BRACKET MOUNTING LH 1
9 55810-84E01 PAD SET DISC BRAKE 1
10 09509-12008 BOLT (12X27) 4
11 55311-86G02 DISC FRONT BRAKE 2
12 55321-84E10 COVER FR BRAKE DISC DUST 2
13 02122-06123 BOLT BRAKE DISC 4

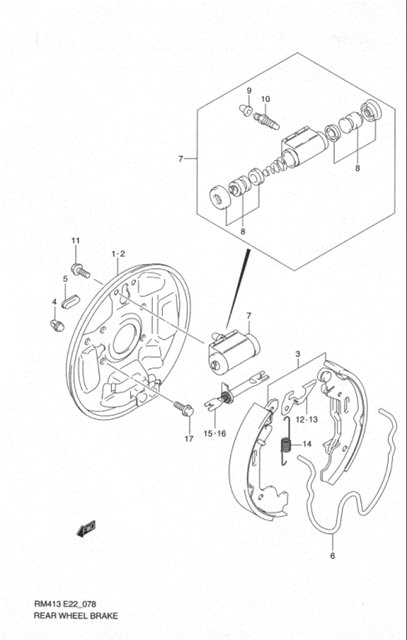

задние тормозные колодки
1-1 53101-84E01 PLATE RR BACKING RH 1 2WD
1-2 53101-84E11 PLATE RR BACKING RH 1 4WD
2-1 53102-84E01 PLATE RR BACKING LH 1 2WD
2-2 53102-84E11 PLATE RR BACKING LH 1 4WD
3 53200-86G00 SHOE SET BRAKE 2
4 53141-84E00 PLUG LINING INSPECTION 2
5 53142-83E00 COVER BACKING PLATE HOLE 2
6 53231-84E01 RETRACTOR SPRING 2
7 53401-83E00 CYLINDER ASSY REAR WHEEL 2
8 53810-83E00 PISTON SET 4
9 55156-83E00 CAP BLEEDER PLUG 2
10 55151-83E00 PLUG BLEEDER 2
11 55241-83E00 BOLT 4
12 53701-83E00 ACTUATOR BRAKE ADJUSTER RH 1
13 53702-83E00 ACTUATOR BRAKE ADJUSTER LH 1
14 53711-84E00 SPRING RR BRAKE ADJUSTER 2
15 53751-84E00 ADJUSTER ASSY RR BRAKE RH 1
16 53761-84E00 ADJUSTER ASSY RR BRAKE LH 1
17 09117-08070 BOLT (8X19) 8

  • Нравится
Реакции: 1 человек

вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
Спасибо. Надеюсь, хоть расходники.


lusi

Местный
21 Февраль 2006
260
1
0
59
Москва САО
Езжу на ...
Suzuki Ignis, 1,3 л, механика, передний привод
Большое спасибо за ценную информацию Браво! Ай


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
Большое пожалуйста! ))


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
Расходники

Продолжим!
Фильтр воздушный мотора.
В строке поиска Экзиста можно просто набрать LX1148 стоимость на 16.05.2006 - 380р.
Меняется самостоятельно за пять минут. http://forum.suzuki-club.ru/showpost.php?p=8103&postcount=15



вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
Расходники

оставлено про запас


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
Re: Расходники

также про запас


Brick

Наш человек
6 Май 2006
163
2
0
Москва, ЮЗАО
Езжу на ...
SX4 2WD AT
Re: Расходники

вагонистый написал(а):
Продолжим!
Фильтр воздушный мотора.
В строке поиска Экзиста можно просто набрать LX1148 стоимость на 16.05.2006 - 380р.

Посмотрел стоимость воздушного фильтра у диллеров при замене на плановом TO = 35 баксов, :( презабавно..........


lusi

Местный
21 Февраль 2006
260
1
0
59
Москва САО
Езжу на ...
Suzuki Ignis, 1,3 л, механика, передний привод
Re: Расходники

Brick написал(а):
Посмотрел стоимость воздушного фильтра у диллеров при замене на плановом TO = 35 баксов, :( презабавно..........
А можно на плановое ТО (машина на гарантии) приехать со своими расходниками? Или это категорически возбраняется? Чешу репу.


Sally

Наш человек
10 Февраль 2006
141
1
0
Москва, Кузьминки
Re: Расходники

lusi написал(а):
А можно на плановое ТО (машина на гарантии) приехать со своими расходниками? Или это категорически возбраняется?
Фильтр на третьем ТО меняют - 30 тыс. пробега. И гарантия всего год.


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
Re: Расходники

В Автомир-Строгино я приезжал со своим маслом и фильтром - никаких вопросов. Сделали пометку - масло клиента.


Тимур Казань

Осваивающийся
30 Март 2006
19
0
0
39
Казань, РТ
Был сегодня в сервисе Daewoo, мастера сказали, что хотя подвеска Swift (Ignis) 2001 г. и похожа на подвеску Tico, но рычаги разные: у Swift они укрепленные, пошире.


вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250

вагонистый

ХорЧел!
6 Февраль 2006
3,944
10,290
0
Москва
Езжу на ...
Сузуки вагон R+ 1300 94лс M13A VVT Фрося Девятинка Половинка 3х литровый Скорпион 3х литровая Каптивка GSR600 GrassTracker RMZ250 ST250
Внимание! Добавлен полноприводный раздел! Но на обычный старый легковой Свифт с трамблёром (распределителем), хотя вполне возможно, что какие-то детали подойдут и для Игниса и для Вагона.

По моей просьбе переведены строчки в начале каталога http://www.prokee.hu/suzukat/katalogus.html

"Значит, речь идет о каталогах, в которых 1. Swift, WagonR, Ignis - в каталогах содержится инфа только о производимых в Венгрии машинах (вин начинается с TSMM), европейский номер Е66.
2. для WagonR в каталоге не представлен двигатель с кодом М13 - смотреть про него в каталоге на Ignis.
3. Каталог Swift Winter 4WD только для ограниченной серии Winter 4WD, и ни для чего более."
Спасибо Hungary(Сергей) из конференции "Защита от угона".
