Делаем подсветку прикуривателя и розетки за 20 мин (фотосессия)

TRUDOGOLIK

Местный
7 Февраль 2012
479
56
28
Ижевск
Езжу на ...
Сузуки GV J20 2007г.
так ребята выше пишут, что надо было брать 1200 ом...
Ну дак у тебя запас еще остался 14 делим на 750 получаем 18,6мА,при норме 20мА, а в реальности сейчас сам замерил получилось 11,5мА правда при 12,5вольтах (блок питания на 12В другого под рукой нет), просто внутреннее сопротивление при расчете не учитываем.

  • Нравится
Реакции: 1 человек


TRUDOGOLIK

Местный
7 Февраль 2012
479
56
28
Ижевск
Езжу на ...
Сузуки GV J20 2007г.
как аккуратно оголить провод по окружности шириной среза на 1-1,5 мм, так, чтобы на повредить жилы провода. это надо, чтобы запитаться.
А я ножницами провод пополам, концы расчищаю и третий провод, все вскрутку и запаиваю, затем изолентой конец скрутки и загибаю его на 180 градусов по оси провода и еще изолентой, если конечно длина провода позволяет.


калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
НУ и как это работает? Допустим, подключили через резистор светодио с параллельно подключенным стабилитроном. Что получим? На ножках диода-стабилитрона 5.6 В? Да практически любой светодиод передаст пламенный привет, причем буквально. Надо таки замерить падение напряжения на светодиоде при токе, близком к номинальному, и вот тогда посчитать резистор, при этом считать именно падение напряжения (14В - рабочее напряжение светодиода), деленное на рабочий ток диода. Куда уж проще? Че тут мудрить?
+100 , совершенно бесполезная затея.



калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
Всё!

Завершилась моя эпопея с подсветкой "прикуривателя". Делал всё, как в этой теме указано. Но резисторы взял на 750 ом. Как посоветовали выше, с запасом, 430 ом мне интуитивно показалось мало.

Использовались красные светоидиоды 3мм.
Резисторы на 750 ОМ.
Термоусадка для изоляции "+" на всетодиоде.
Пистолет клеевой для закрепления светодиодов на месте и изоляции нижней части "+" ноги светодиода.

Припаять светодиоды к лепесткам питания "прикуривателя" я сам не смог, как не пытался. Наверное использовал не правильную флюс пасту. Пришлось платить "дяде".
А "Дядя" потом так и сказал, что припаять реально было не просто - лепестки прикуривателя никак не хотели лудиться.

Итого расходы на 656 рублей:
- 230 рублей на светодиоды,
- 14 рублей на резисторы,
- 12 рублей на термоусадку;
- 400 рублей з а пайку "у дяди".

З.Ы. Рекомендую
- светодиоды размером 4 или 5 мм. 3 мм - маленькие.
- и резистор на 1,2 - 1,5 Кило Ом, чтобы потом не сомневаться сгорит ли не сгорит светодиод с сопротивлением менее менее 1000 ОМ.

З.З.Ы. Прошу специалистов предсказать, сколько проживут самые маленькие 3мм светодиоды с резистором 750 ОМ в бортовой сети машины.

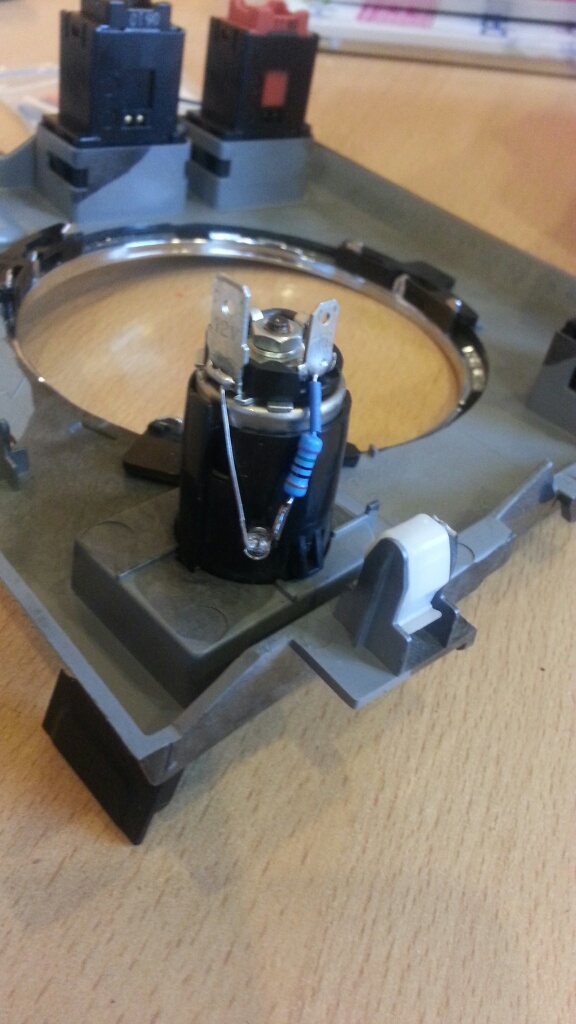

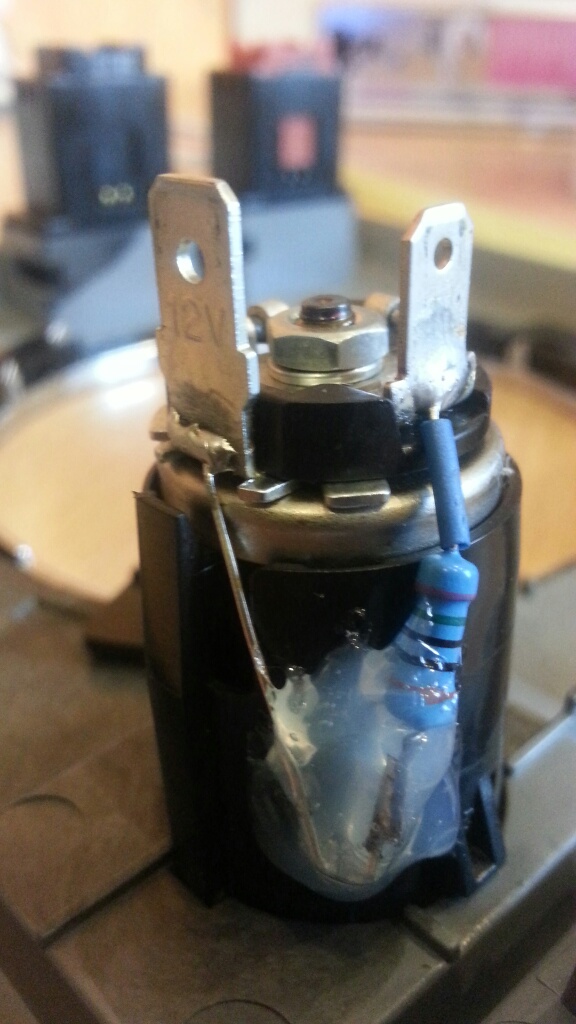

Прикладываю фото.
Посмотреть вложение 45485 Посмотреть вложение 45486
ну ребята вы даёте, в этом месте за деньги паять!!!, там деловто гайку открутить , минус под чёрное кольцо а + под шайбу гайки и закрутить:good2:

  • Нравится
Реакции: 1 человек

saenko

Сузуковод со стажем
26 Ноябрь 2012
1,144
183
63
41
Владивосток
Езжу на ...
Suzuki Grand Vitara 2010, 5 дверей, 2,4 литра.
ну ребята вы даёте, в этом месте за деньги паять!!!, там деловто гайку открутить , минус под чёрное кольцо а + под шайбу гайки и закрутить:good2:

теме уже несколько лет. где же вы раньше были?
теперь уже поздно!

вот. выкладываю ещё фото готовой подсветки "прикуривателей".



  • Нравится
Реакции: 1 человек

MarkKA

Местный
9 Июль 2012
364
69
28
Ульяновск
Езжу на ...
NSGV 2.4 AT
взял 2 штуки. каждый по 115 рублей. есть у нас центровой магазин "Омега" по электротехнике, живой с советских времён. там всё есть, но всё очень-очень дорого.
Мда...

http://www.ebay.com/itm/100pcs-5mm-...207?pt=LH_DefaultDomain_0&hash=item5d41e9ed4f
100pcs 5mm Super Bright Mixed Red Blue Green Yellow White Round LED Light Lamp

US $3,49
Приблизительно 112,55 руб
Или

http://www.ebay.com/itm/100Pcs-LED-...892?pt=LH_DefaultDomain_0&hash=item1e6fb4fc2c

100Pcs LED 5MM RED COLOR RED LIGHT Super Bright Bulb Lamp

US $2,08
Приблизительно 67,08 руб за 100 (СТО) штук :)

мне кажется, что на бардачки самое правильное место запитаться - это провода прикуривателя: там ясно где + и где - . и всего два провода, не ошибешься.
Ага. Я тоже думаю оттуда плюс брать.


калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
теме уже несколько лет. где же вы раньше были?
теперь уже поздно!

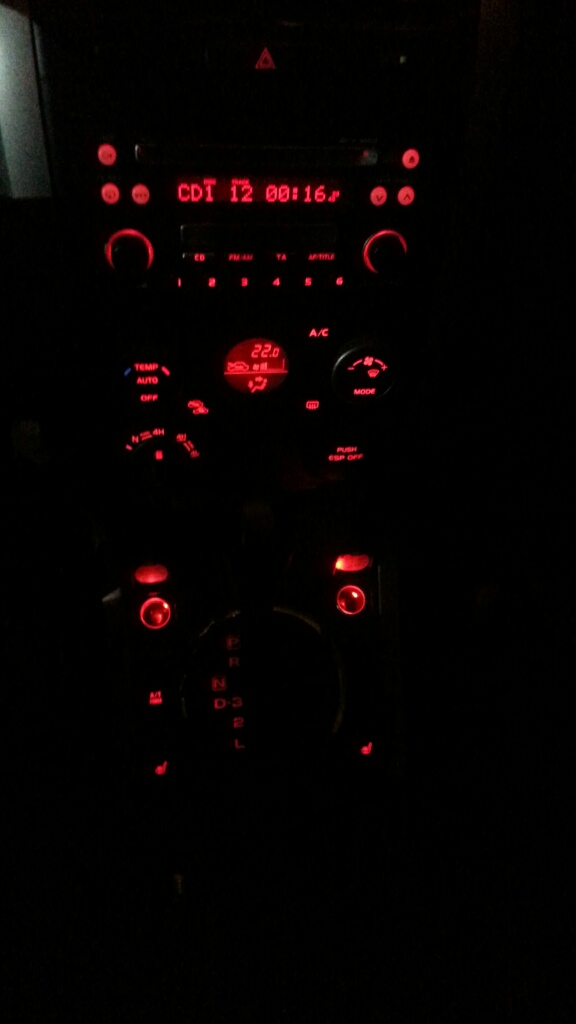

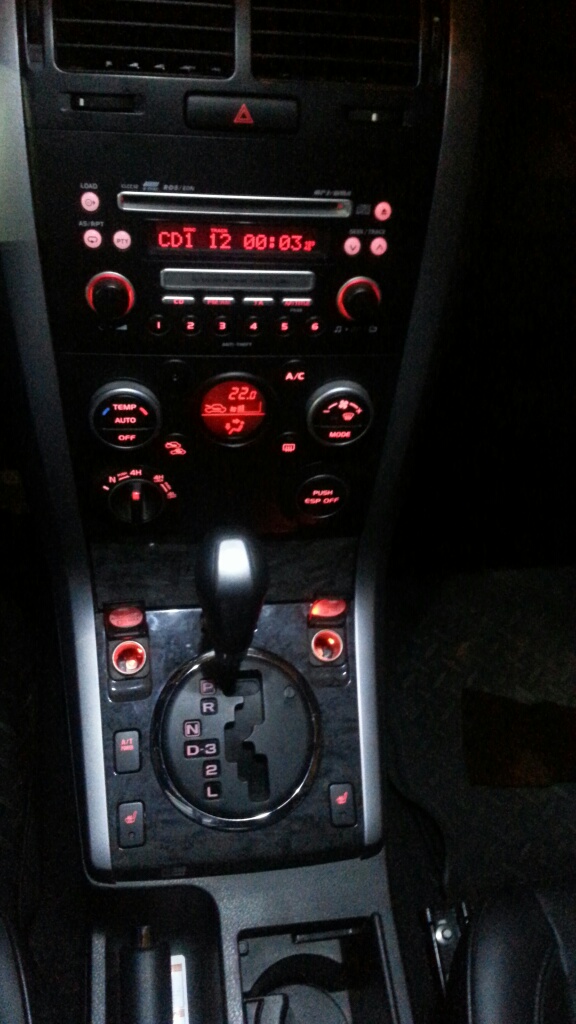

вот. выкладываю ещё фото готовой подсветки "прикуривателей".

Посмотреть вложение 45488
Посмотреть вложение 45487
ну извиняйте, сам я туда не заглядывал, а увидел хорошее фото и осенило, а выглядит гораздо веселее чем просто дырки





калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
Переходи на подстаканники между сидений...
ну их то лучше "ангельскими глзками"( кольцами) ободрить :mosking:
ещё брдачёк под пдлокотником:scratch_one-s_head:
и шишку на кочерге


dima0202

Свой в доску
3 Июнь 2012
501
80
28
49
Москва
Езжу на ...
SUZUKI GRAND VITARA LUXURY 2.7L V6 MPI DOHC 24V

saenko

Сузуковод со стажем
26 Ноябрь 2012
1,144
183
63
41
Владивосток
Езжу на ...
Suzuki Grand Vitara 2010, 5 дверей, 2,4 литра.
ну их то лучше "ангельскими глзками"( кольцами) ободрить :mosking:
ещё брдачёк под пдлокотником:scratch_one-s_head:
и шишку на кочерге

по по поводу того, как лучше осветить подстаканники и бардачек между сиденьями есть много вопросов.
одни из низ, как сделать так, чтобы у светодиода был равномерный рассеянный свет. дело в том, что все светодиоды, которые я видел, имею направленный свет. то есть в одно месте на против него будет яркое пятно, а вокруг тусклый свет.
так не красиво.
надо бы какой-то рассеиватель придумать.

Мда...

http://www.ebay.com/itm/100pcs-5mm-...207?pt=LH_DefaultDomain_0&hash=item5d41e9ed4f
100pcs 5mm Super Bright Mixed Red Blue Green Yellow White Round LED Light Lamp

US $3,49
Приблизительно 112,55 руб
З.Ы. конские цены обусловлены тем, что магазин, где я покупал, пользуется спросом у любителей. в нем больших оборотов нет. поэтому, чтобы выжить, у них есть всё в малом количестве и за очень дорого.


дорого-то дорого. но мне понадобилось, я пошел, сразу все нашел и купил. это тоже плюс.
а с Ебэя (я там тоже активно покупаю) как-то мелочи 5 месяцев ждал. не айс.


калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
надо бы какой-то рассеиватель придумать.
тут конечно поляна для творчества очень большая, ограничена наличием материалов под рукой, и желание этим заниматся


saenko

Сузуковод со стажем
26 Ноябрь 2012
1,144
183
63
41
Владивосток
Езжу на ...
Suzuki Grand Vitara 2010, 5 дверей, 2,4 литра.
ладно, ребята. всем спасибо за обсуждение.
с этой темой всё ясно. "поеду" в другую.

З.Ы. кстати, была тема про подсветку подстаканников между передними сиденьями и бардачек рядом с ними. на днях смотрел.
сейчас искал - так и не нашел. может кто-кто-то знает где она потерялась?

З.З.Ы. О! вот она, нашлась.https://suzuki-club.ru/threads/11620/ в неё и переезжаю.




Константин

Эксперт-старожил
Команда форума
21 Октябрь 2006
7,448
2,122
113
Москва
Езжу на ...
всех не перечислишь...
один из вариантов рассеянного света- спиливание линзы на светодиоде


saenko

Сузуковод со стажем
26 Ноябрь 2012
1,144
183
63
41
Владивосток
Езжу на ...
Suzuki Grand Vitara 2010, 5 дверей, 2,4 литра.
один из вариантов рассеянного света- спиливание линзы на светодиоде

пробовал сегодня сточить на линзе светодиода сферу, чтобы рассеять свет: реально угол освещения меняется, но всё равно направленность света остаётся.
для сравнения купил светодиод, где линза сразу плоская.
в итоге она давала рассеянный свет, а моя старая сточенная меньше, но фокусировал.

короче, не только форма рассеивателя имеет значение, но и устройство контактов диода внутри. одним стачивание направленный светодиод не сделать рассеянным.






калян42

Ветеран
2 Октябрь 2012
1,596
182
63
Прокопьевск
Езжу на ...
СГВ 2010
пробовал сегодня сточить на линзе светодиода сферу, чтобы рассеять свет: реально угол освещения меняется, но всё равно направленность света остаётся.
для сравнения купил светодиод, где линза сразу плоская.
в итоге она давала рассеянный свет, а моя старая сточенная меньше, но фокусировал.

короче, не только форма рассеивателя имеет значение, но и устройство контактов диода внутри. одним стачивание направленный светодиод не сделать рассеянным.

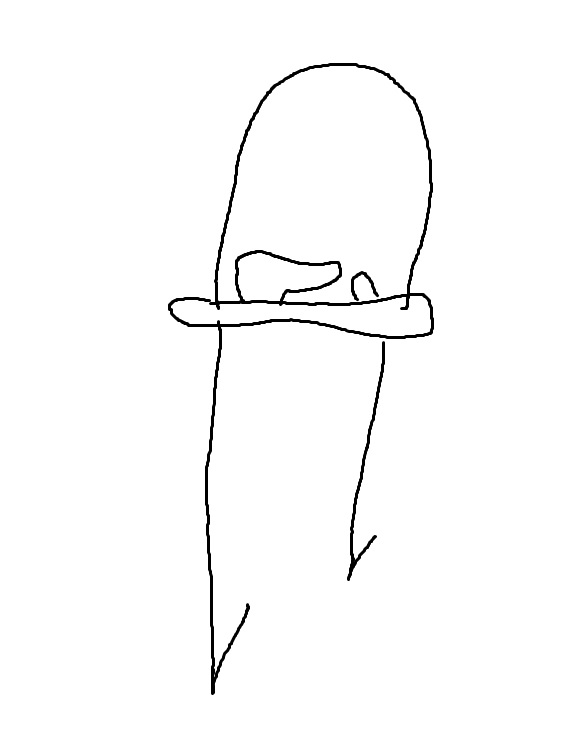

там не только форма сферы влияет, растояние до кристала тоже, типа как увеличилкой фокус настраиваеш
