Замена сальника переднего редуктора

DmitryiJ

Продвинутый новичок
23 Май 2010
46
3
0
50
Кавказ
Езжу на ...
СГВН 2006г.
При езде по горам (затяжной подъём) запахло трансмиссионным маслом. В гараже снял переднюю защиту и увидел замасливание в районе кардан-передний редуктор. Уровень масла в редукторе -5мм от заливного отверстия.
Вопрос: Чтобы снять кардан нужно-ли его "разбалчивать" с 2х сторон или достаточно со стороны раздатки?
Что находится за шрусом на редукторе - стопорная гайка?
Есть ли доступ к сальнику?
Каталожный номер сальника переднего редуктора?

Менять сальник собрался сам, т.к. во Владикавказе подходящего сервиса пока нет...
Заранее большое спасибо!


AtomP4FX

Местный
25 Декабрь 2008
389
70
0
36
Москва, Водный
Езжу на ...
NSGV 3D Red 1.6
Ответ: Замена сальника переднего редуктора

Каталожный номер редуктора - ищи на форуме (было) или в инет-каталогах, он везде есть.
У меня 3д, как на 5д - не в курсе, НО: чтобы снять кардан, нужно его открутить с обеих сторон, иначе он не выходит до конца из шлицевого зацепления редуктора.

Замена:
1) Откручиваешь все защиты снизу - картера, коробки/раздатки (если есть), брызговик коробки - все, чтобы ничего не мешало.

2) Откручивашь кардан с обеих сторон. На редукторном хвостовике звездочка, которая есть только в больших наборах, я открутил обычной головкой (размер не помню, 8-9). На раздатке - шестигранник на 5 (опять же уточни, пишу на память). Удобно крутить, если снять поперечену, но второй раз я этого делать не стал, коробку подпирать нечем было)
обязательно поставить метки на хвостовиках и карданах, чтобы не нарушить балансировку!

3) Сливаешь масло из редуктора. Для этого тонким накидным ключом на 14 откручиваешь сначала заливную пробку, потом сливную (квадратом). Подлезть туда - это отдельная тема, развлечешься)

4) На хвостовике - огромная законтренная гайка, как на ступицах у девятого семейства.

Как снимается по науке: к хвостовику прикручивается удерживающий тулз, сквозь него головкой откручивается гайка. Сварки под руками не было, заводской стоит много.
Как снимал я: подпер тормоз деревяшкой и огромным рычагом стронул и открутил гайку. Крутится очень долго и тяжело. Страшно, т.к. боялся сломать редуктор. Рассудил, что во время движения на него оказываются большие нагрузки, пока все ок.

5) Вынимаем шайбу на хвостовике, тоже отдельная песня. Я накрутил гайку и каким-то трехлапым вазовским съемником подлез. В принципе, имея штук 10 разных съемников - можно снять все) Идет очень тяжело.

6) Выковыриваешь сальник плоской отверткой в тряпке, напрессовываешь трубой новый, наливаешь масло и собираешь все в обратном порядке.
Гайку закручиваем на то же количество оборотов, если все правильно - контрим в том же месте.

Важный момент! Перед тем, как сливать масло в редукторе, хорошо бы прочистить сапун: саму трубочку и штуцер,компрессором. Если этого не сделать, а он будет засорен, ваше свежее масло подавит через сальник.Я так чуть снова не полез его менять)))

Если будут вопросы - пиши, с удовольствием отвечу)

  • Нравится
Реакции: 7 человек

DmitryiJ

Продвинутый новичок
23 Май 2010
46
3
0
50
Кавказ
Езжу на ...
СГВН 2006г.
Ответ: Замена сальника переднего редуктора

Спасибо за подробную инструкцию. Конструкция похожа на Нивовскую. Но вот вопрос - фланец кардана на хвостовике редуктора со шлицами или как?

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Ушелец

Эксперт
24 Июнь 2006
4,062
7,002
0
54
МО г. Мытищи
Езжу на ...
СГВ (JB420), мех. кпп, черная
Ответ: Замена сальника переднего редуктора

Момент. На гайке ставить риску, считать обороты. Как на Ниве))

  • Нравится
Реакции: 3 человек

AtomP4FX

Местный
25 Декабрь 2008
389
70
0
36
Москва, Водный
Езжу на ...
NSGV 3D Red 1.6
Ответ: Замена сальника переднего редуктора

Спасибо Перцу, поправил инструкцию)
Дитрий - см верх моего ответа.
тему - в фак?)

Обучение профессии в школе страховых агентов. Бесплатно!

vovan

Эксперт
4 Март 2007
3,670
557
113
Воронеж
Езжу на ...
НСГВ-2008_3,2_Full_Ярко-чОрный
Ответ: Замена сальника переднего редуктора

Код сальника хвостовика переднего редуктора: 09283-40027 (экзист выдает, что это сальник заднего редуктора, но картинка выпадает про передний, хотя, возможно они одинаковые)

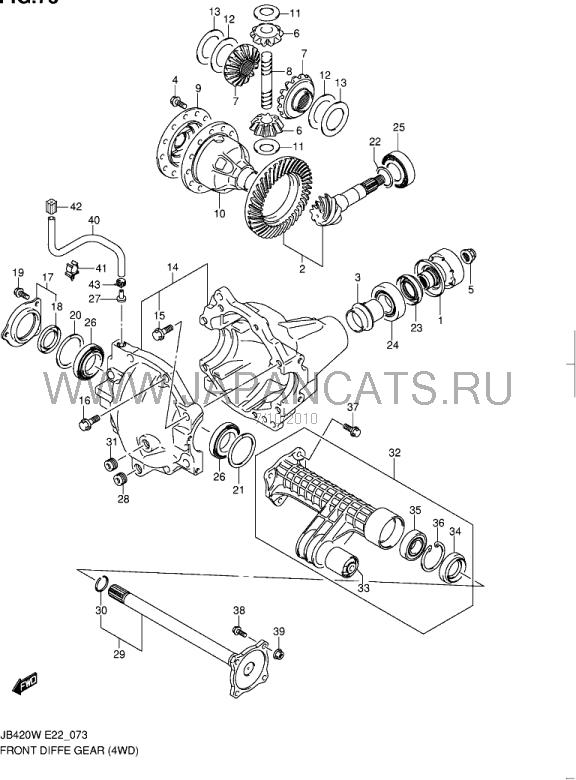

Ссылка на картинку в каталоге:
http://www.japancats.ru/SUZUKI/sche...4606-9783-580ae924ebaa&pid=8FF036B2&office=ru
Сама картинка:


Вложения

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Saul

Продвинутый новичок
12 Июль 2010
39
5
0
174
Езжу на ...
SGV 2006г. 1.6
Ответ: Замена сальника переднего редуктора

Спасибо Перцу, поправил инструкцию)
Дитрий - см верх моего ответа.
тему - в фак?)
Привет!;)Уважаемый AtomP4FX,не понял,какую шайбу Вы имели ввиду(которую нужно вынимать после снятия гайки),пункт"5)"..?Какая позиция на картинке?Спасибо!;)


AtomP4FX

Местный
25 Декабрь 2008
389
70
0
36
Москва, Водный
Езжу на ...
NSGV 3D Red 1.6
Ответ: Замена сальника переднего редуктора

В каталоге английском он называется Фланец.
Пункт 1 на картинке. Здоровый такой гриб, прикрывающий сальник.

  • Нравится
Реакции: 1 человек

Romanuga

Наш человек
20 Январь 2010
229
30
0
Санкт-Петербург-ЛО
Езжу на ...
NSGV 2006 2.0L AT-ESP
Ответ: Замена сальника переднего редуктора

AtomP4FX
Спасибо за отчёт, меня постигла таже участь засопливел сальник. Скажите а как вы ставили фланец на место судя повашему отчёту идёт он тяжело а стучать как то боязно мне.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

AtomP4FX

Местный
25 Декабрь 2008
389
70
0
36
Москва, Водный
Езжу на ...
NSGV 3D Red 1.6
Ответ: Замена сальника переднего редуктора

Насадил, а дальше наживил гайку и ей притянул. Возможно, потребуется легоньку стукнуть молотком через дощечку пару раз.

Обучение профессии в школе страховых агентов. Бесплатно!



Romanuga

Наш человек
20 Январь 2010
229
30
0
Санкт-Петербург-ЛО
Езжу на ...
NSGV 2006 2.0L AT-ESP
Ответ: Замена сальника переднего редуктора

Ааа, значит до резьбы нормально идет тогда всё в порядке, а то кардан уже снял и гайку открутил а потом подумал если сниму фланец то как я его обатно ставить буду без тяжёлого инструмента ))) Спасибо. Кстати какой пробег уже после замены?


AtomP4FX

Местный
25 Декабрь 2008
389
70
0
36
Москва, Водный
Езжу на ...
NSGV 3D Red 1.6
Ответ: Замена сальника переднего редуктора

Уже 12тыс, в первые дни подавило масло через сальник, оказался забитый сапун и перелитый уровень)
Сейчас начало запотевать, связываю это с недавней поездкой на Черное Море, когда сутки скорость была 120. Посмотрим, что будет дальше.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Romanuga

Наш человек
20 Январь 2010
229
30
0
Санкт-Петербург-ЛО
Езжу на ...
NSGV 2006 2.0L AT-ESP
Ответ: Замена сальника переднего редуктора

Сейчас начало запотевать, связываю это с недавней поездкой на Черное Море, когда сутки скорость была 120.
А может и не поэтому, звонил сегодня в офф сервис сказали что вместе с сальником производитель рекомендует менять напрвляющую. Хотя может и раводят.



AtomP4FX

Местный
25 Декабрь 2008
389
70
0
36
Москва, Водный
Езжу на ...
NSGV 3D Red 1.6
Ответ: Замена сальника переднего редуктора

А я сталкивался с частым мнением, что на скоростях 120+ масло выдавливает сальник...
Еще я гайку не докрутил, может поэтому. Если потечет - отпишусь :)


Romanuga

Наш человек
20 Январь 2010
229
30
0
Санкт-Петербург-ЛО
Езжу на ...
NSGV 2006 2.0L AT-ESP
Ответ: Замена сальника переднего редуктора

AtomP4FX
А случайно не обратили внимание что на фланце в месте где ходит сальник есть толи проточка под его усик толи выработка от него.
Я стянул фланец и сразу обратил внимание на этот факт эта канавка очень хорошо ощущается пальчиками.
Вот теперь думаю менять ли фланец или нет Чешу репу.


Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
Обучение профессии в школе страховых агентов. Бесплатно!

Ушелец

Эксперт
24 Июнь 2006
4,062
7,002
0
54
МО г. Мытищи
Езжу на ...
СГВ (JB420), мех. кпп, черная
Ответ: Замена сальника переднего редуктора

А я сталкивался с частым мнением, что на скоростях 120+ масло выдавливает сальник...
Еще я гайку не докрутил, может поэтому. Если потечет - отпишусь :)
Потому что надо было метить и считать обороты когда откручивал гайку что бы при сборке закрутить так же и не сбить регулировку преднатяга подшипников. Если не докрутил - прослабил преднатяг в подшипниках ведущего вала, перетянешь - расплющишь втулку и редуктору настанет пипец (на обычных жигулях таких случаев полно, конструкция редуктора одинаковая)

Добавлено через 5 минут
А может и не поэтому, звонил сегодня в офф сервис сказали что вместе с сальником производитель рекомендует менять напрвляющую. Хотя может и раводят.

После установки новой распорной втулки необходима регулировка преднатяга в подшипниках


cabistan

Редкий гость
5 Декабрь 2009
6
2
0
серпухов
Езжу на ...
Cузуки гранд витара
Ответ: Замена сальника переднего редуктора

А чем грозит не дотяг гайки?обороты не считал,но до роднова места вальцевания 3мм не дотянул


Ушелец

Эксперт
24 Июнь 2006
4,062
7,002
0
54
МО г. Мытищи
Езжу на ...
СГВ (JB420), мех. кпп, черная
Ответ: Замена сальника переднего редуктора

А чем грозит не дотяг гайки?обороты не считал,но до роднова места вальцевания 3мм не дотянул
Люфт в подшипниках ведущего вала хоть и мизерный. Все косозубые шестерни толкают друг друга вперед-назад а в редукторе какие нагрузки.

Преднатяг

Pinion bearing preload
0.9 – 1.7 N⋅m (9.0 – 17.0 kg-cm, 7.8 – 14.7 lb-in.)
Spring measure reading with special tool
20 – 40 N (2.0 – 4.0 kg, 4.4 – 8.8 lb)

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Ушелец

Эксперт
24 Июнь 2006
4,062
7,002
0
54
МО г. Мытищи
Езжу на ...
СГВ (JB420), мех. кпп, черная
Ответ: Замена сальника переднего редуктора

Perets
А что думаете по поводу (выработки или проточки) на месте сальника пост #9
Чо то в посте №9 не уловил о какой выработке или проточке идет речь.

На фланце поясилась выработка от сальника? Можно попробовать чуть недопрессовать сальник тогда рабочее место сдвинется


Обучение профессии в школе страховых агентов. Бесплатно!



AtomP4FX

Местный
25 Декабрь 2008
389
70
0
36
Москва, Водный
Езжу на ...
NSGV 3D Red 1.6
Ответ: Замена сальника переднего редуктора

я тоже не дотянул градус до вальцовки (именно так и запоминал положение гайки). Тянул метровой трубой, дальше тянуть попросту побоялся.

Сейчас появился хороший такой гул в трансмиссии, но больше это похоже на раздатку/кпп/подшипники в них. Если с новой раздаткой гул не исчезнет - буду думать о мостах, пока считаю, что преднатяг в пределах допуска.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Romanuga

Наш человек
20 Январь 2010
229
30
0
Санкт-Петербург-ЛО
Езжу на ...
NSGV 2006 2.0L AT-ESP
Ответ: Замена сальника переднего редуктора

На фланце поясилась выработка от сальника?
Да совершенно верно появилась выработка.
Можно попробовать чуть недопрессовать сальник тогда рабочее место сдвинется
Именно так я и поступил посмотрим как себя поведет.


Exiv

Редкий гость
1 Апрель 2007
5
0
0
Ивантеевка МО
Ответ: Замена сальника переднего редуктора

Господа, а подшипник, который 24, возможно самому поменять без разборки дифференциала и доп. регулировок? Буду очень признателен за ответ

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

SeregaS

Редкий гость
30 Сентябрь 2010
11
0
0
Москва
Езжу на ...
SGV 2006г.
Ответ: Замена сальника переднего редуктора

А сальник кто какой ставит, родной или аналог который Екзист предлогает?

Обучение профессии в школе страховых агентов. Бесплатно!

Romanuga

Наш человек
20 Январь 2010
229
30
0
Санкт-Петербург-ЛО
Езжу на ...
NSGV 2006 2.0L AT-ESP
Ответ: Замена сальника переднего редуктора
А сальник кто какой ставит, родной или аналог который Екзист предлогает?
Я ставил родной, но как показывает практика аналог тоже самое.


SeregaS

Редкий гость
30 Сентябрь 2010
11
0
0
Москва
Езжу на ...
SGV 2006г.
Ответ: Замена сальника переднего редуктора

Пасибки! А сколько процедура замены в среднем стоит ( не у официалов)?

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

SeregaS

Редкий гость
30 Сентябрь 2010
11
0
0
Москва
Езжу на ...
SGV 2006г.
Ответ: Замена сальника переднего редуктора

Так что же все сами меняют? Никто не менял в сервисе?! Я буду разговаривать в сервисе по этому поводу, но хотелось бы заранее знать примерную, хотябы, цену вопроса. Оч хочется самому повозиться, но катастрофически нет времени да и инструментов не хватает, можно было бы их и купить но опять же нет времени.
