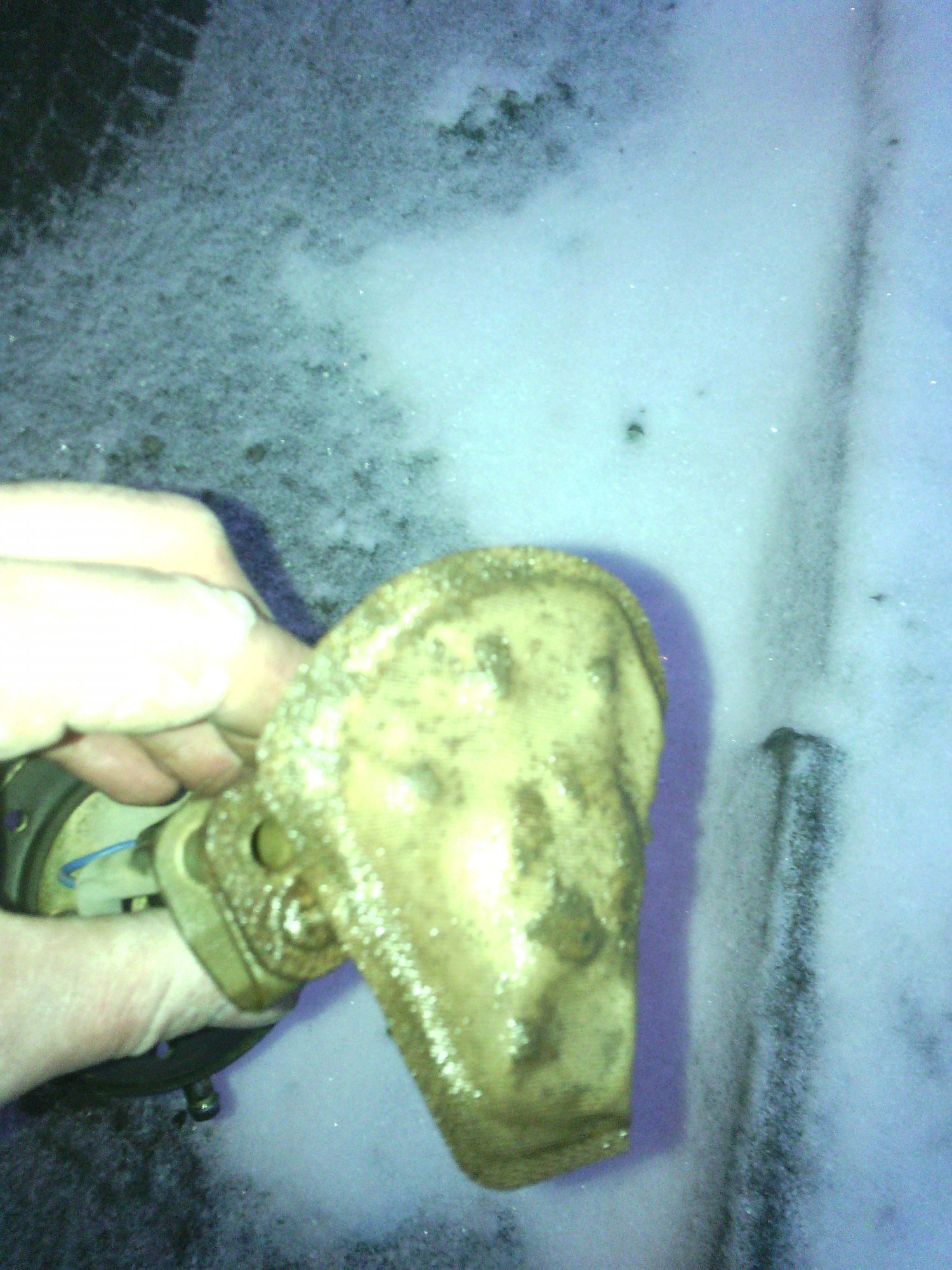

Все же он медный. Сам ищу теплый бокс, чтоб лимонной кислотой промыть, если в радиаторе накипь. Если же, когда-то герметик заливали в систему охлаждения, то думаю вода с химией не возмет, надо что-то пар под давлением или же механическая чистка. Решил пока заменить термостат, промыть радиатор, если же окажется, что без толку, то летом новый радиатор печки поставлю.



Lex626

Бывает здесь
22 Ноябрь 2010
71
7
0
Питер
Езжу на ...
Suzuki Baleno 1.6 16v 2wd 98г
Прилагаю пару фоток на тему как я промывал радиатор печки =)

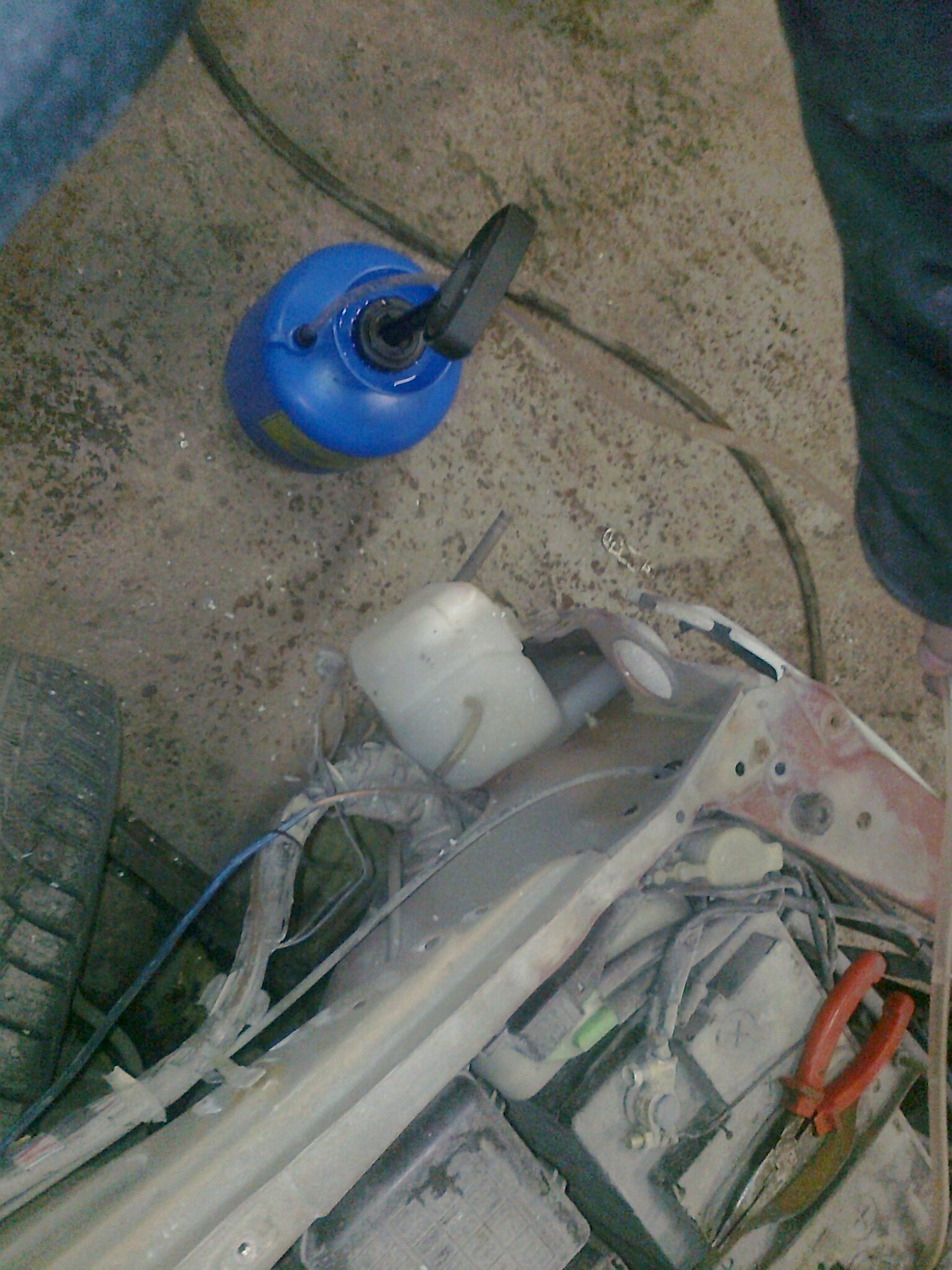

Вот садовый опрыскиватель, ёмкость 5 литров

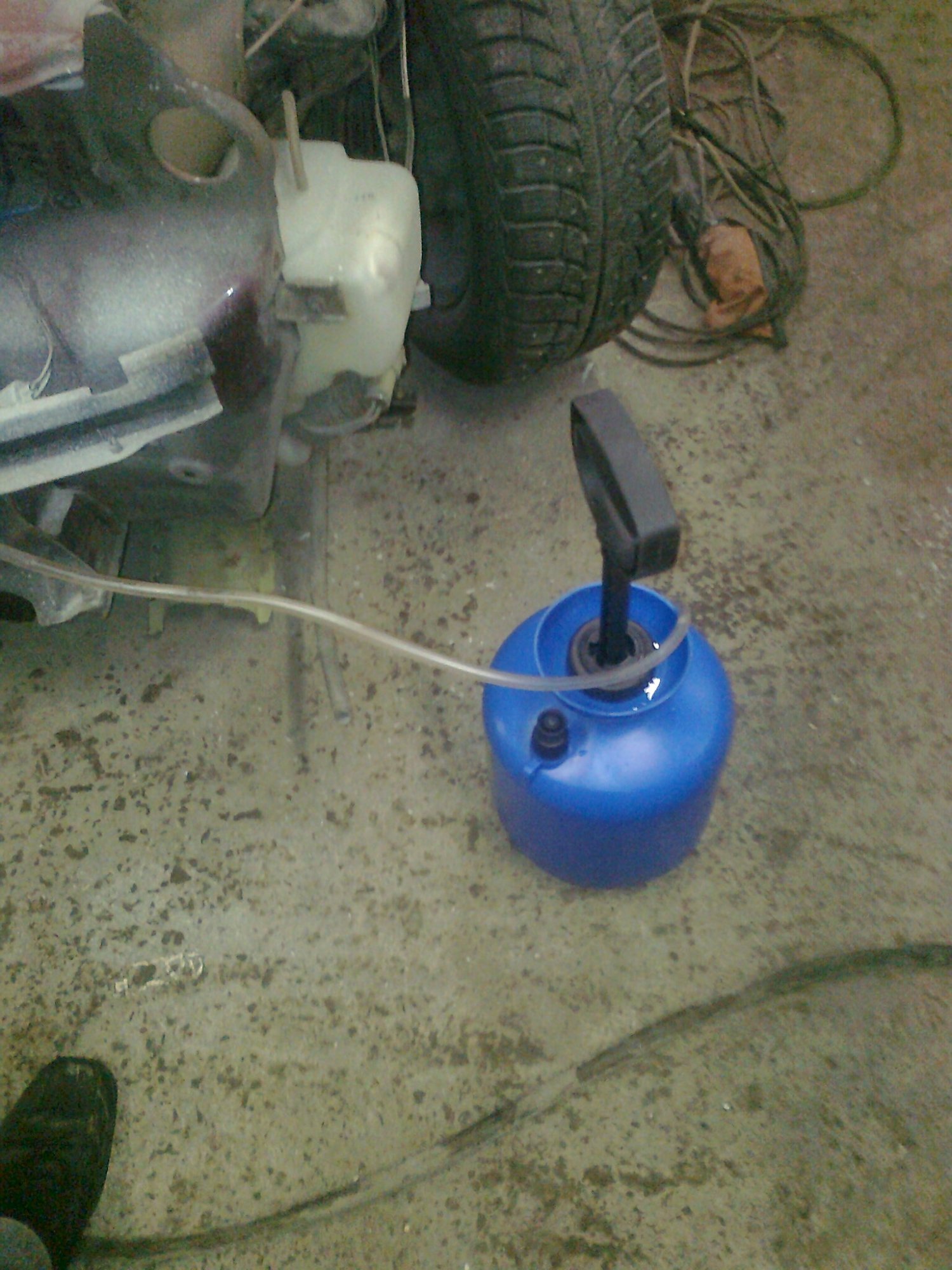

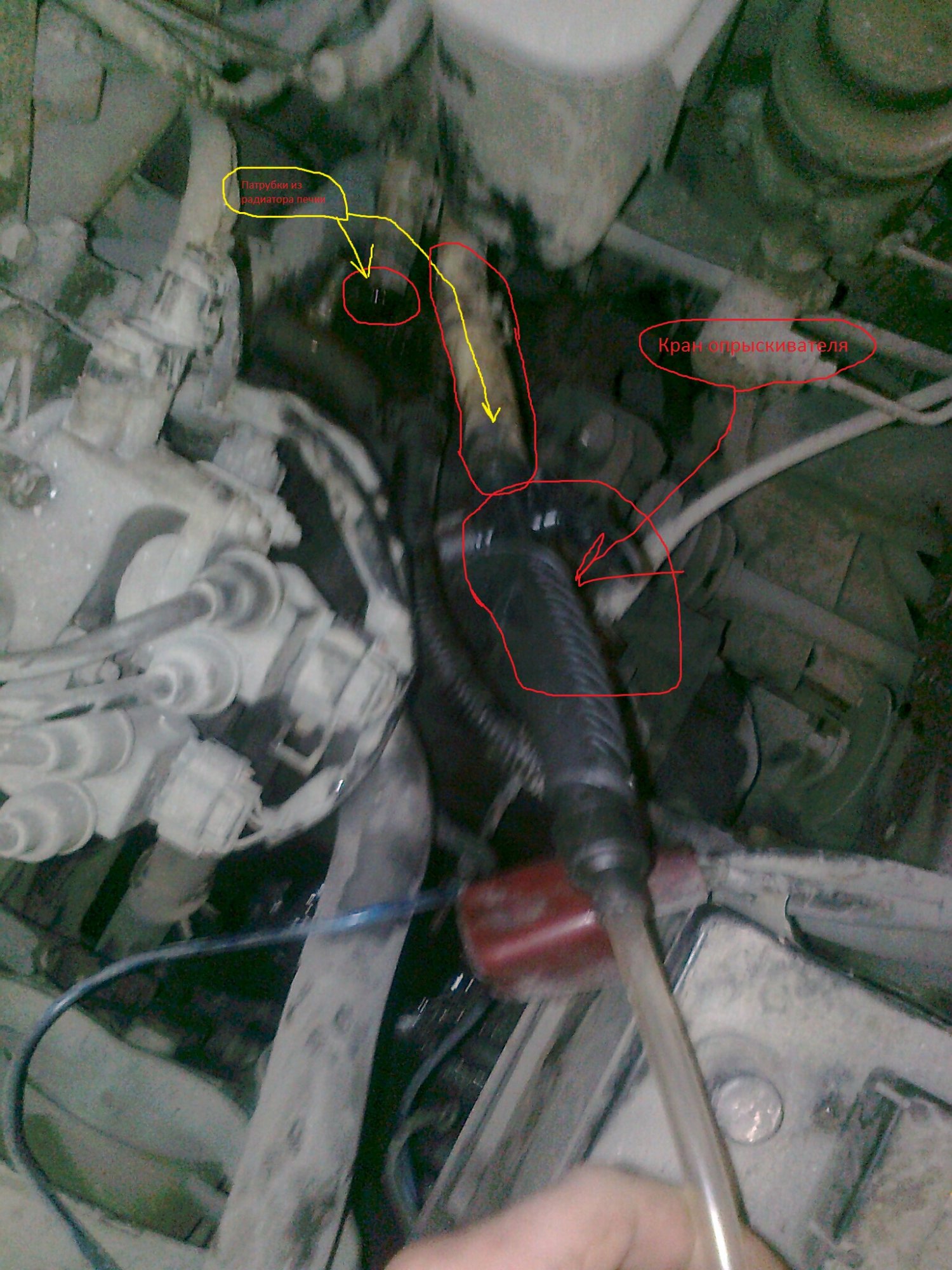

вот так я подключил его к патрубку (поочерёдно к одному и другому)





Кислота лимонная, стоит копейки



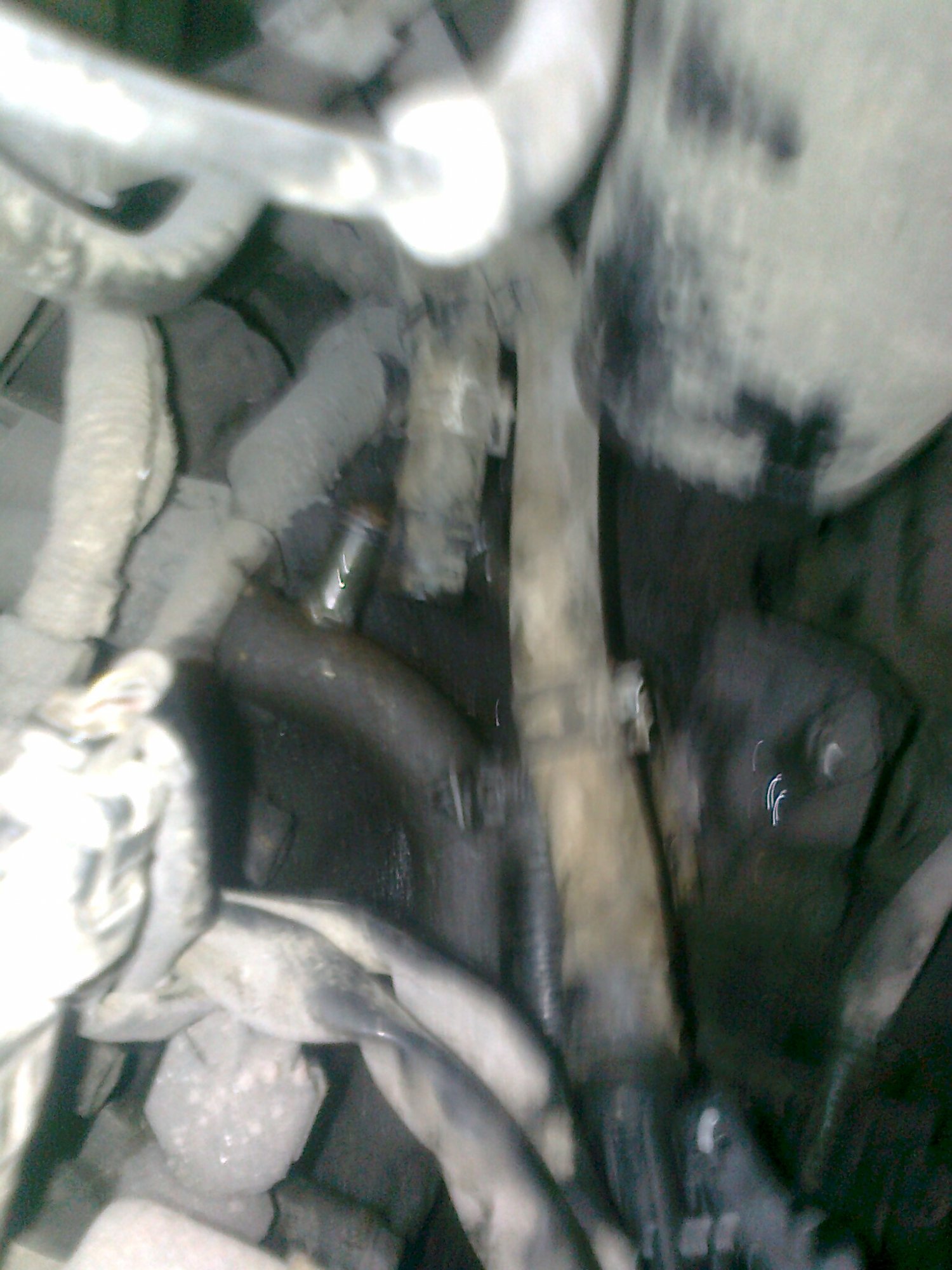

Учтите, что если вы отсоедините эти патрубки внизу, со стороны двигателя, а не радиатора, то вытечет много ОЖ, так что перед процедурой запаситесь антифризом (5л канистрой) Я выбрал такой способ, так как кран опрыскивателя идеально вставился в патрубок, герметично соединить его с трубкой радиатора не удалось бы. В конце лучше всего удалить то, чем вы промывали, именно прогнав пару-тройку литров антифриза, ещё около литра понадобится, чтобы компенсировать его потерю при отсоединении патрубков.


Lex626

Бывает здесь
22 Ноябрь 2010
71
7
0
Питер
Езжу на ...
Suzuki Baleno 1.6 16v 2wd 98г
Все же он медный. Сам ищу теплый бокс, чтоб лимонной кислотой промыть, если в радиаторе накипь. Если же, когда-то герметик заливали в систему охлаждения, то думаю вода с химией не возмет, надо что-то пар под давлением или же механическая чистка. Решил пока заменить термостат, промыть радиатор, если же окажется, что без толку, то летом новый радиатор печки поставлю.
Кстати уже стали выпускать неоригинальный радиатор печки, меня шокировала цена, около 5000руб., однако, узнав что он медный, причина такой цены стала ясна. Вместе с тем прибавилась уверенность что и старый будет служить долго, его надо просто хорошо почистить, уж если его вытаскивать (при замене без этого не обойтись), то сложности вернуть ему прежнюю способность теплоотдачи совсем не трудно.


Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат
Наконец-то в Балено есть фильтр салона !!! И даже целых два (в моей). Можно и один - на выбор... Итак, фоторепортаж из Минска (от имени мужа)...

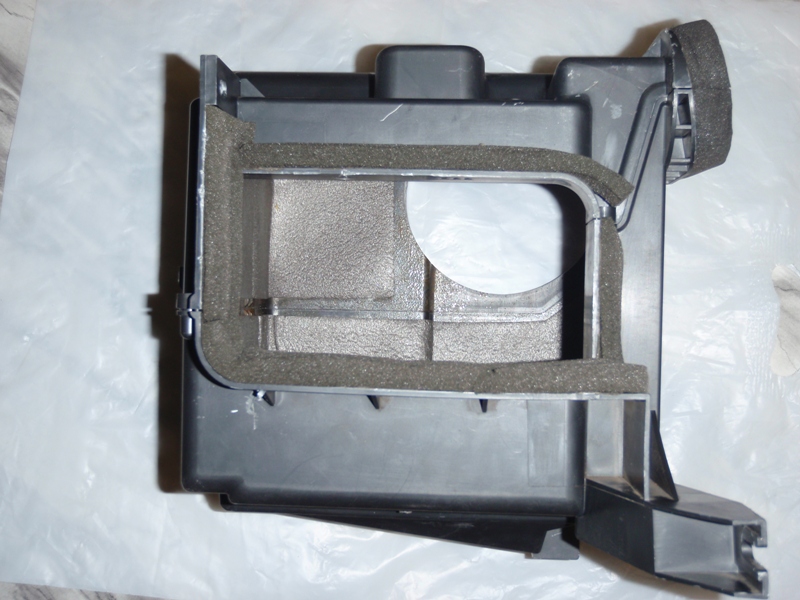

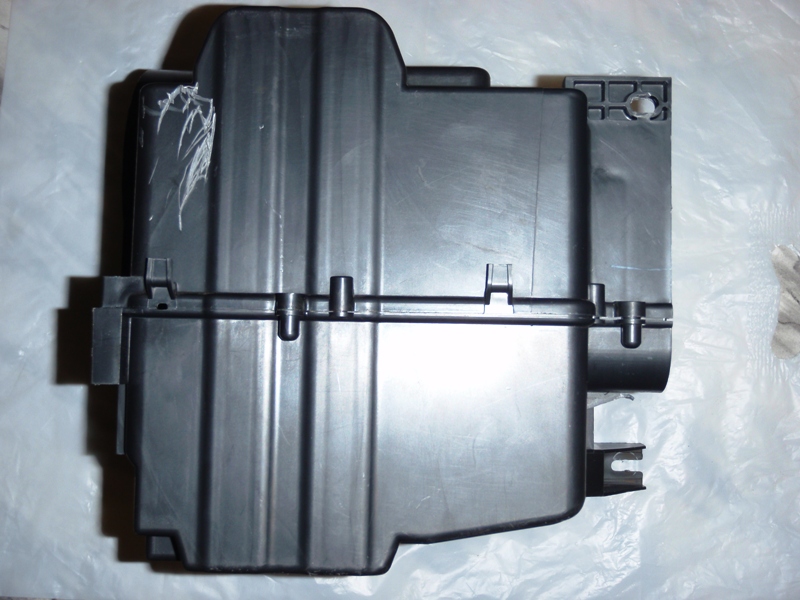

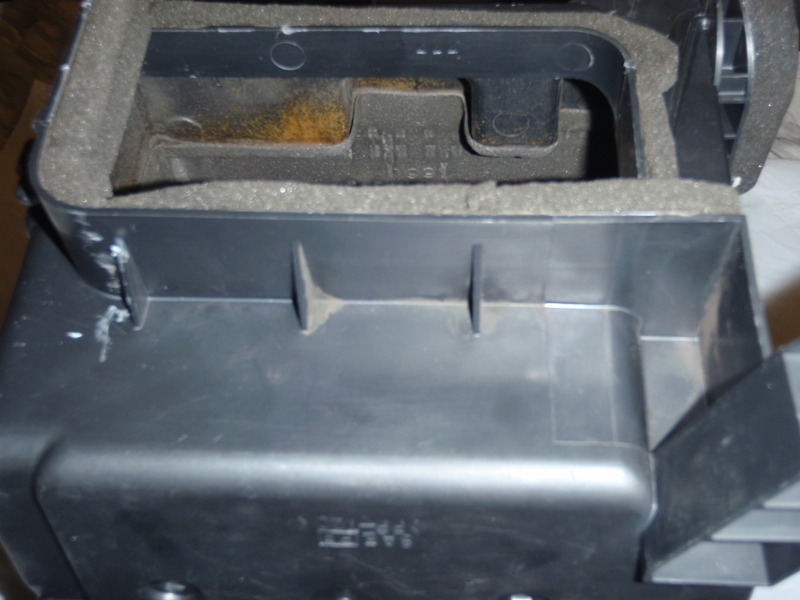

1. Снятый корпус испарителя кондиционера - вид спереди (со стороны пассажира)


Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат
2. Он же - вид сбоку - со стороны правой двери (испаритель снят).



Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат

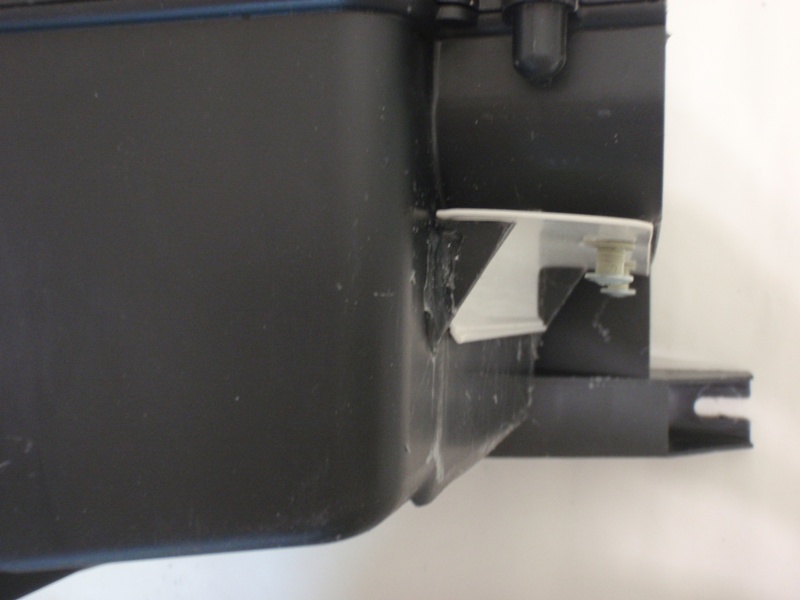

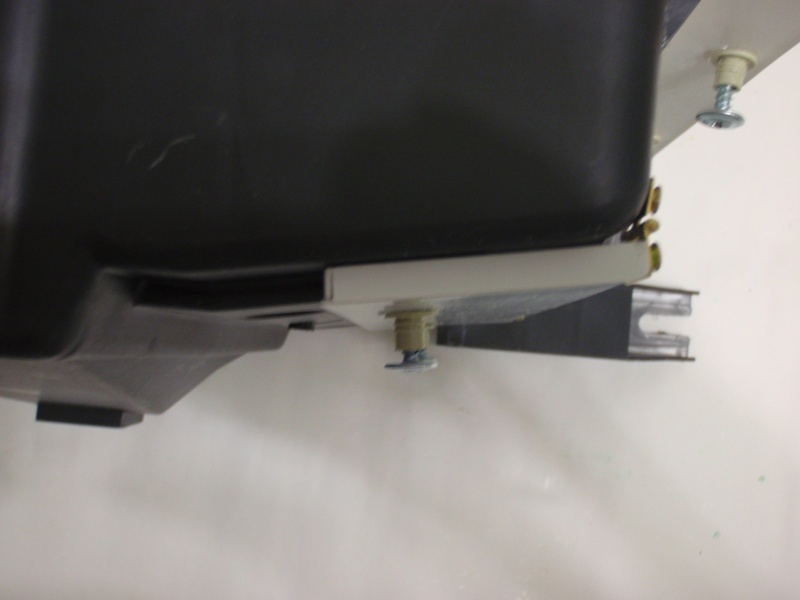

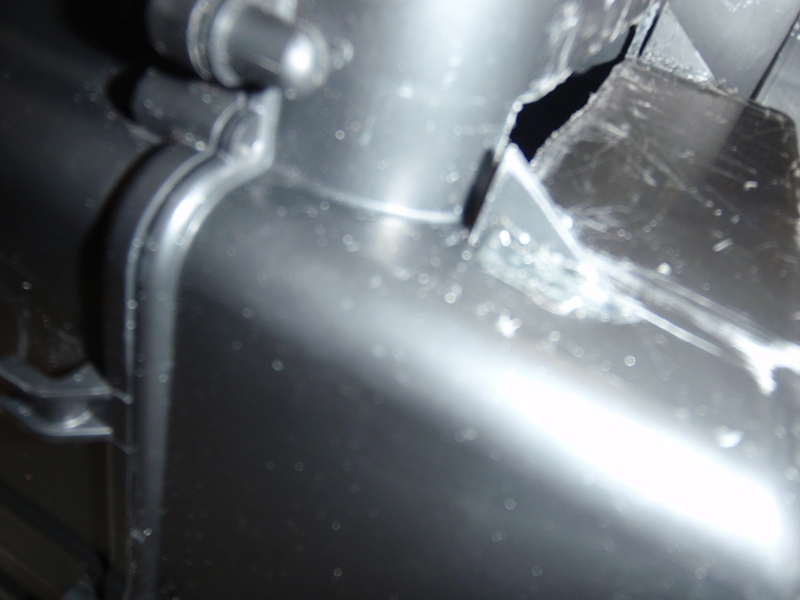

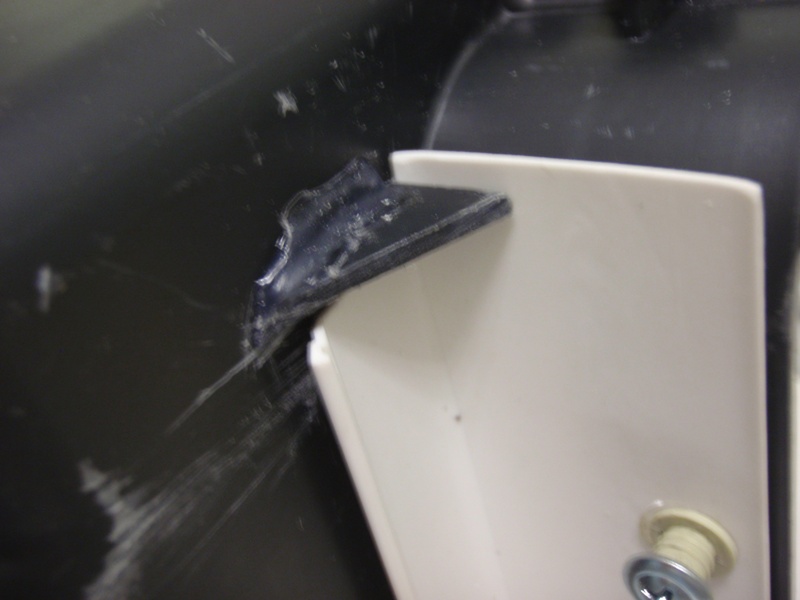

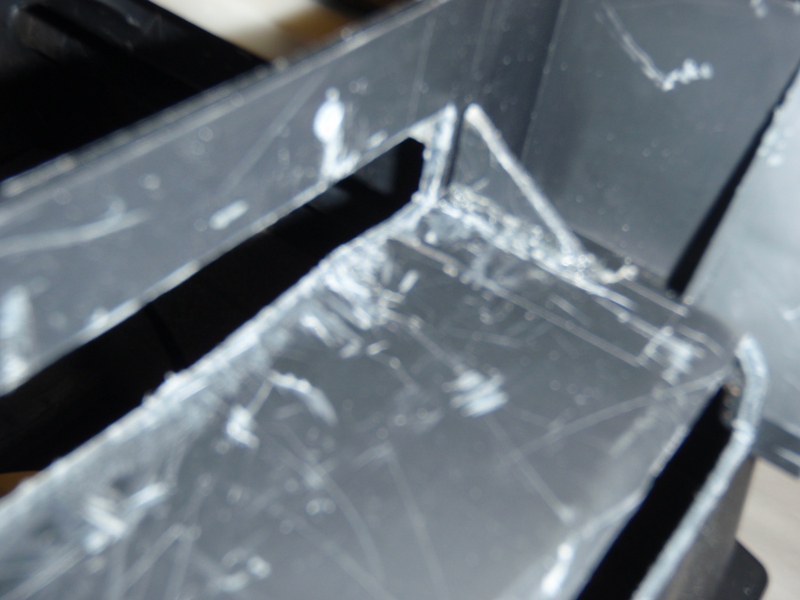

3. Он же - справа снизу (под 45*). Срезаем треугольные рёбра жёсткости (3 шт.)


Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат

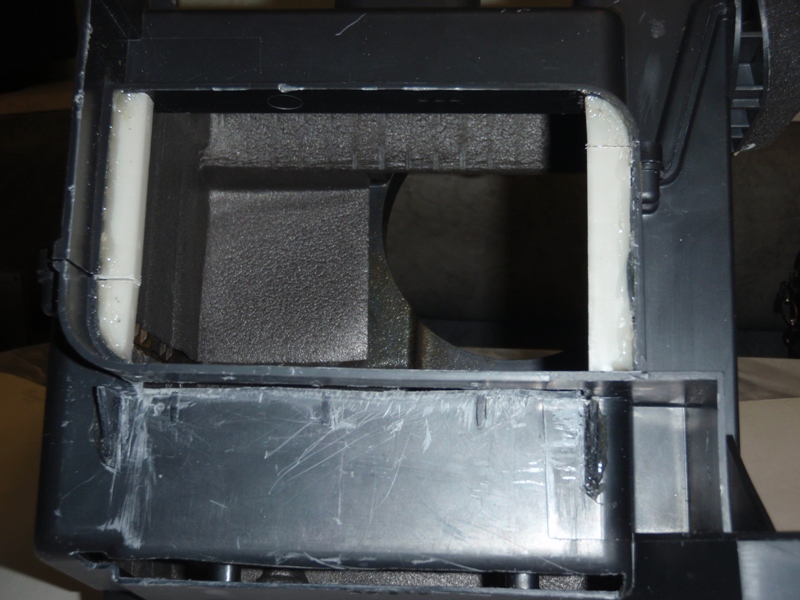

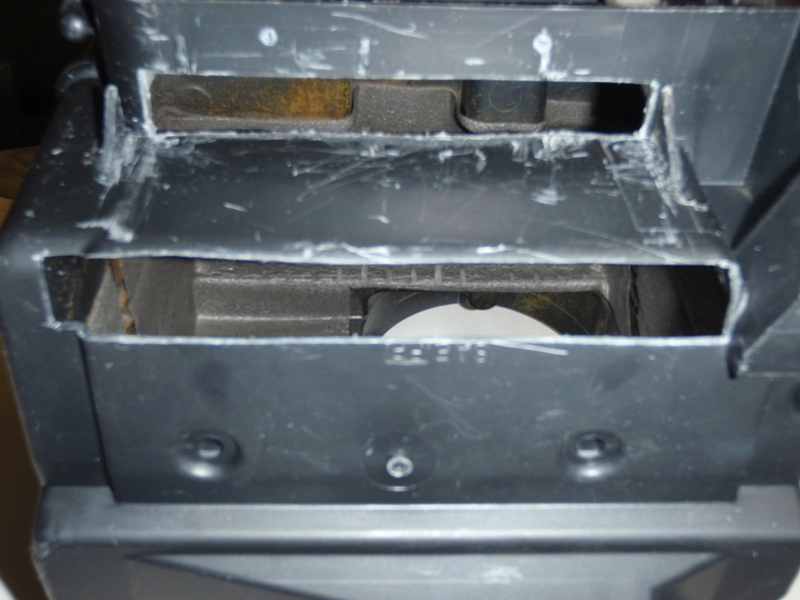

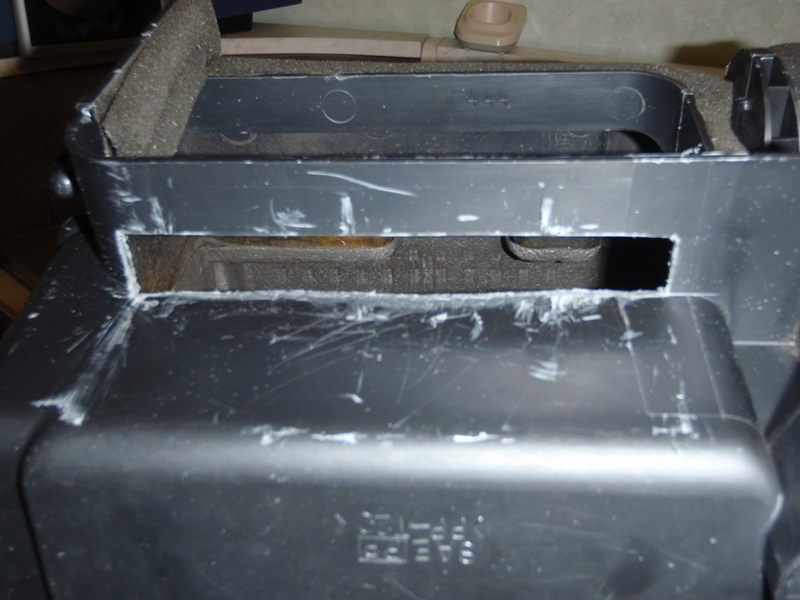

5. Снимаем верхнюю часть коробки, поролоновый уплотнитель и вырезаем отверстие (на внутренней полоске - до маленького бортика). Вид справа, сверху и снизу (под 45*).
PC091283.JPG PC091285.JPG
Можно резать отверстие этажом ниже - в днище коробки (на фото видны припаянные уголки крепления крышки первого отверстия)
PC171304.JPG PC171305.JPG PC171306.JPG

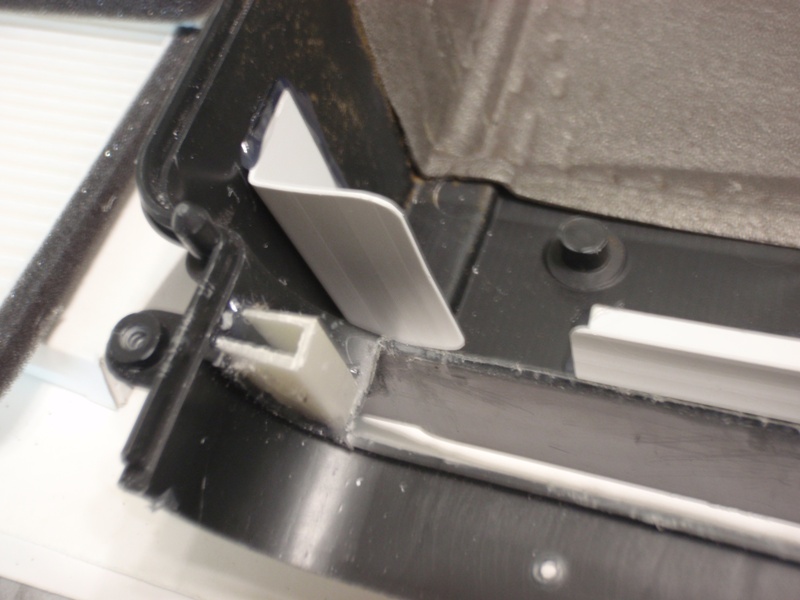

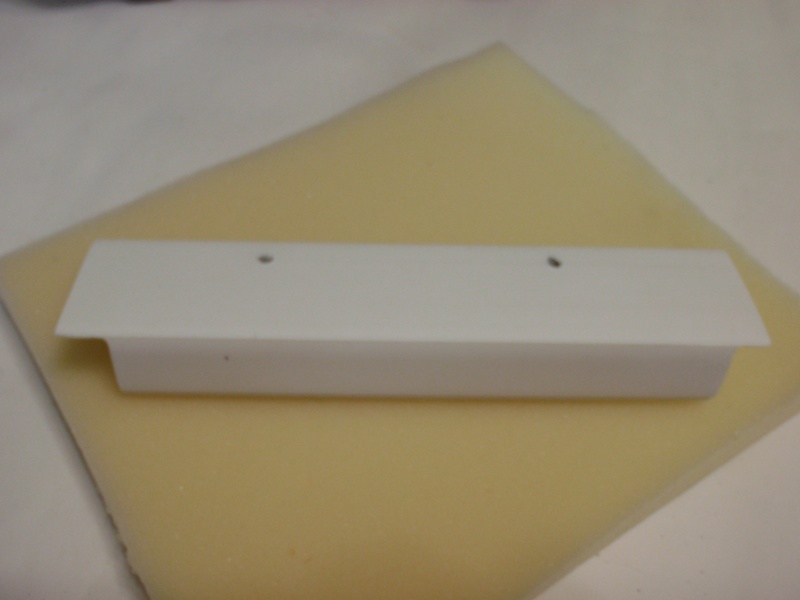

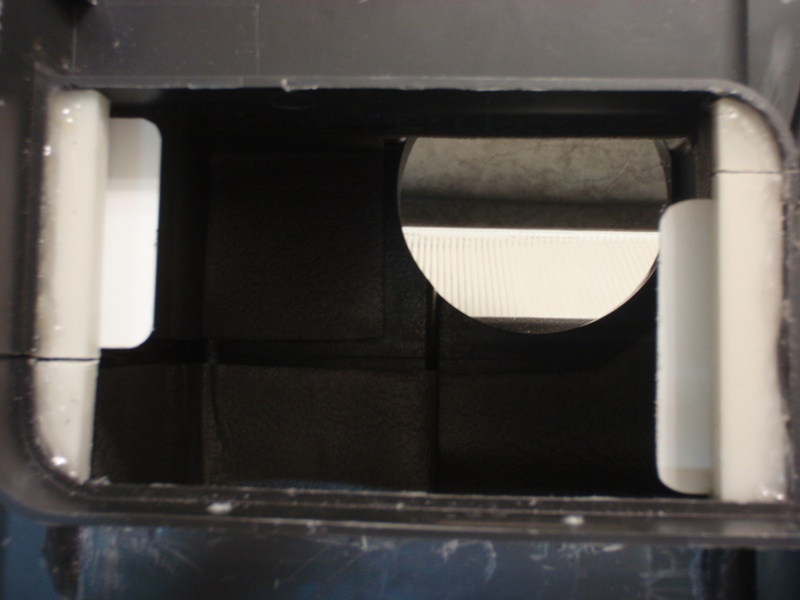

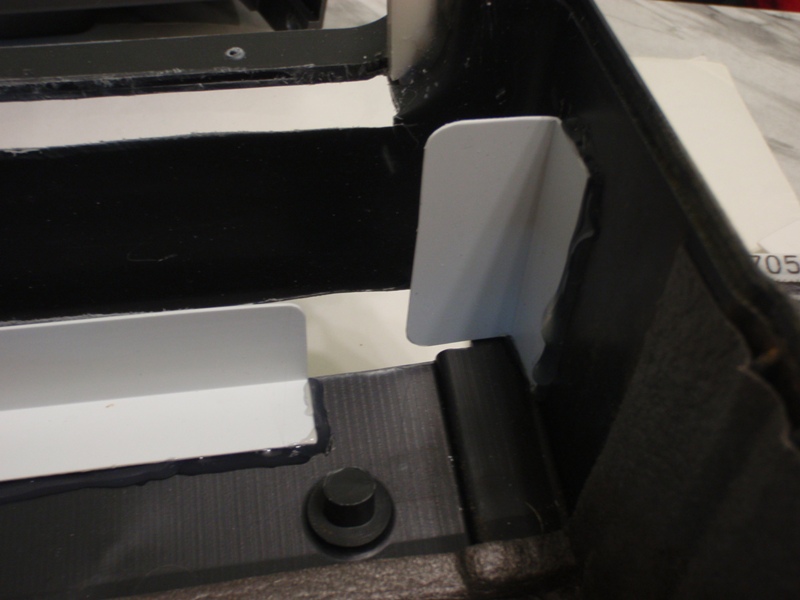

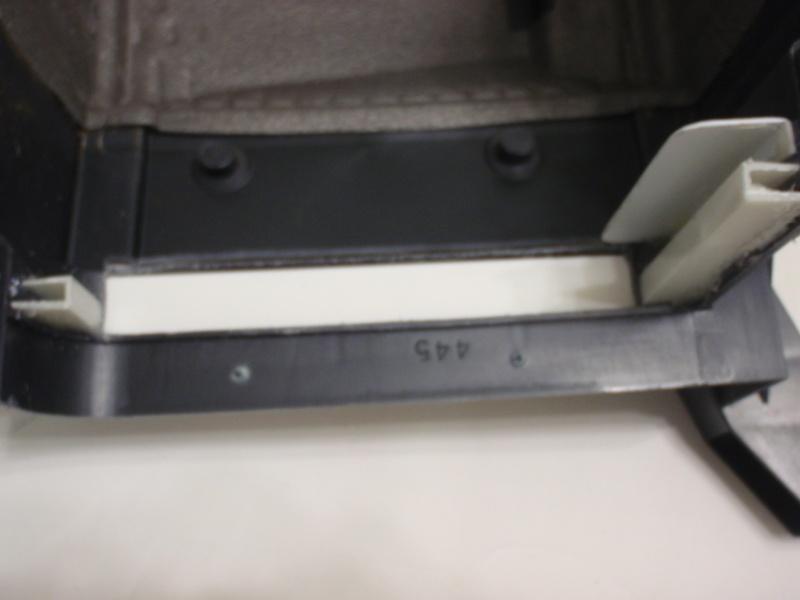

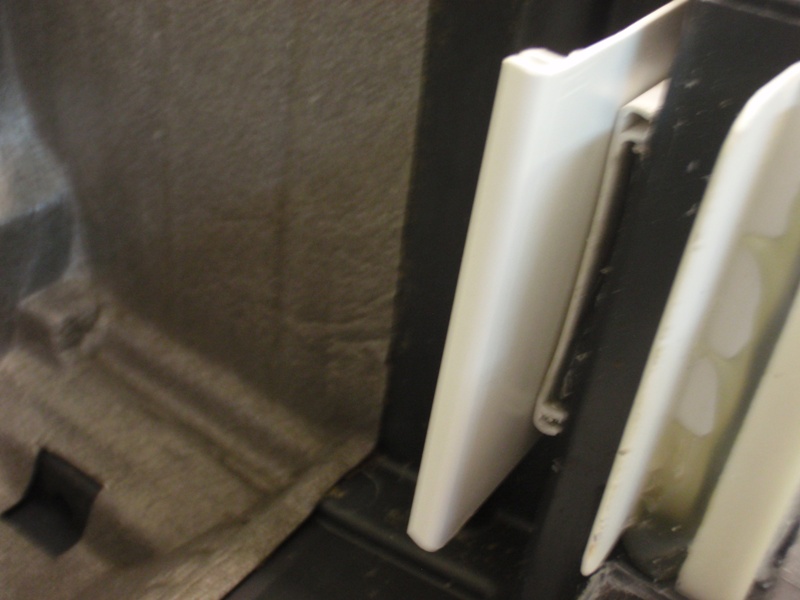

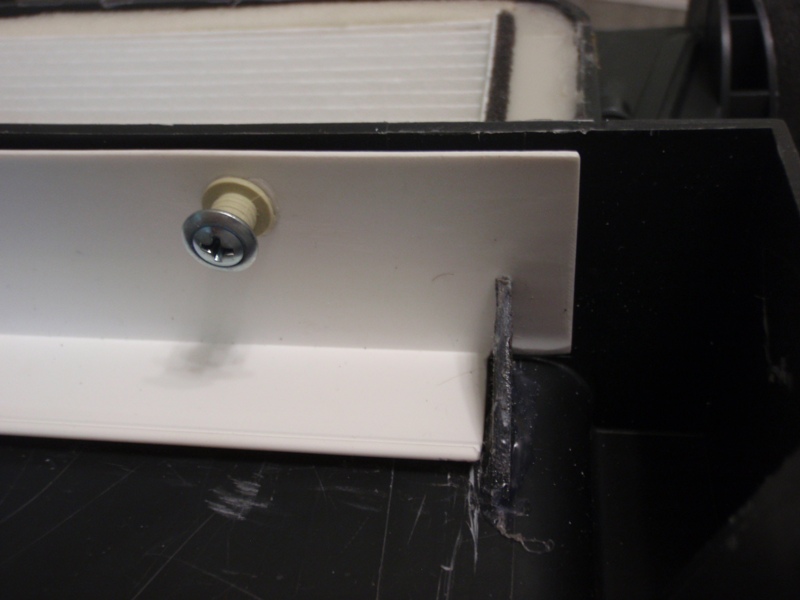

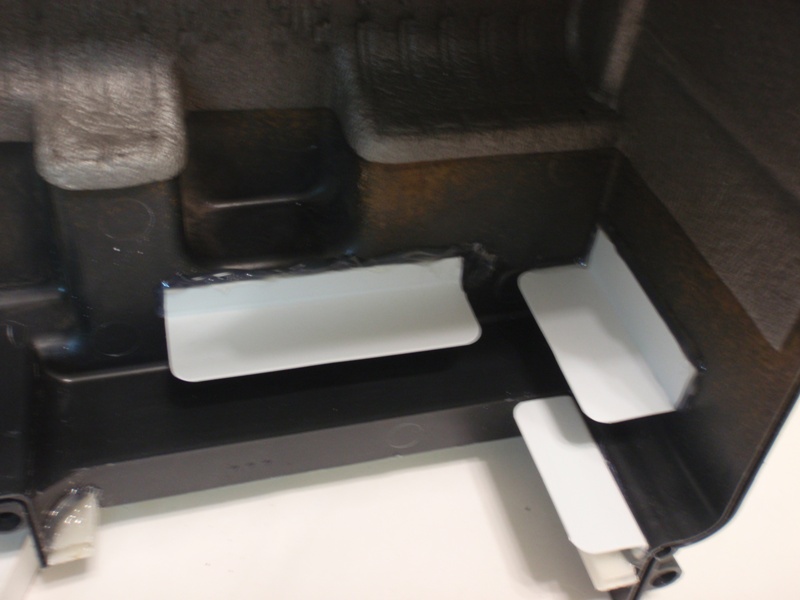

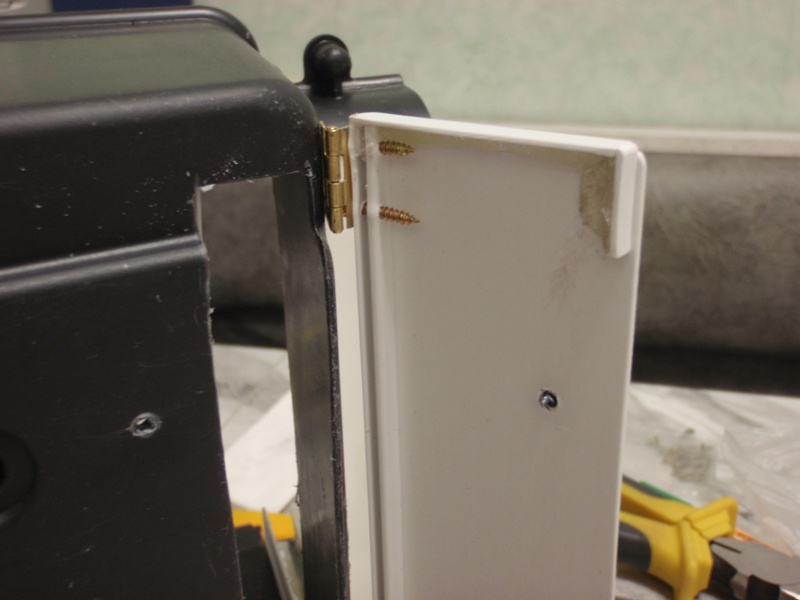

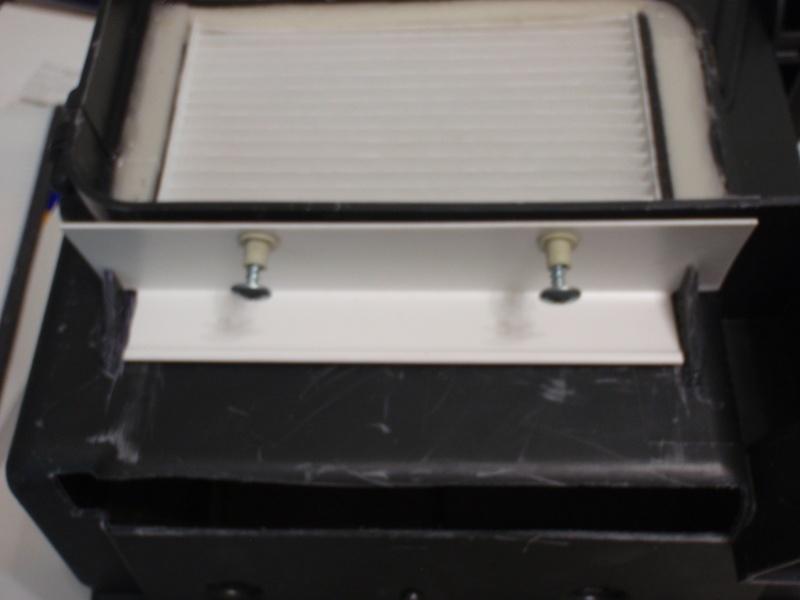

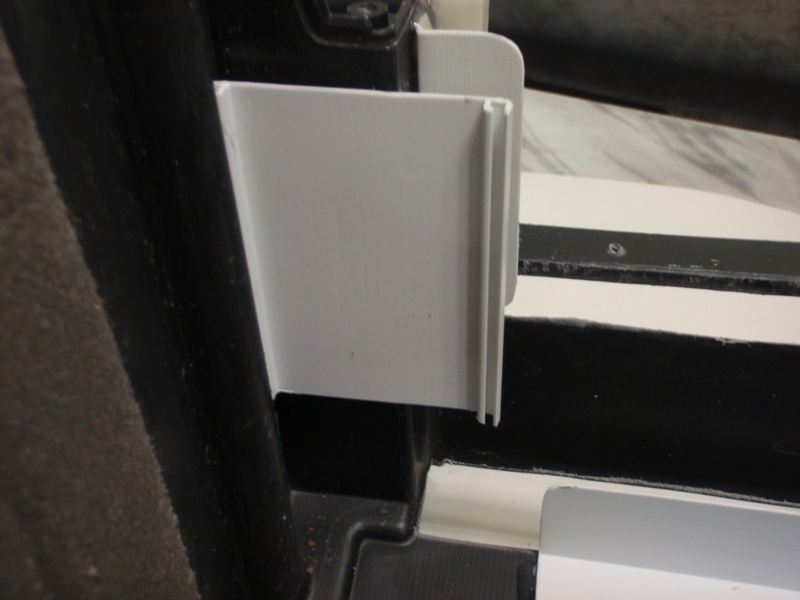

6. Добавляем боковые направляющие (белого цвета) - размеры подгонялись под уже выбранный фильтр...

  • Нравится
Реакции: 1 человек

Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат

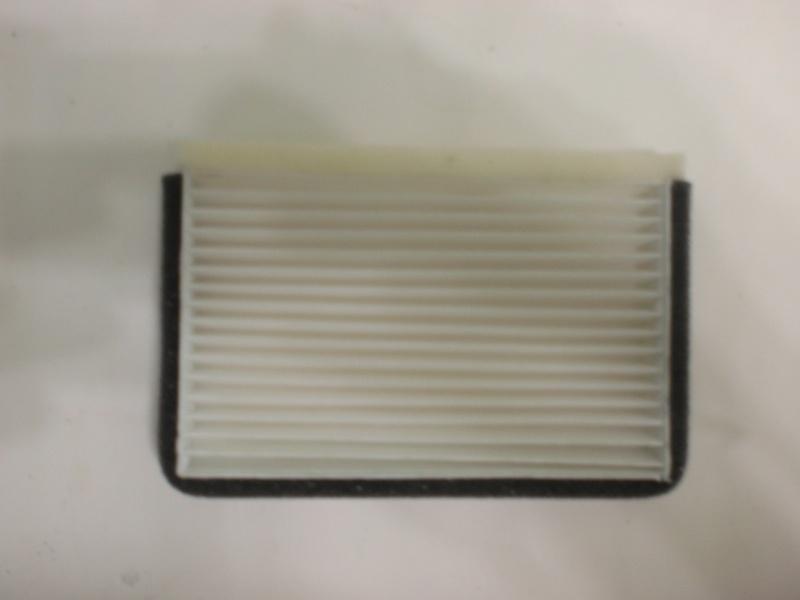

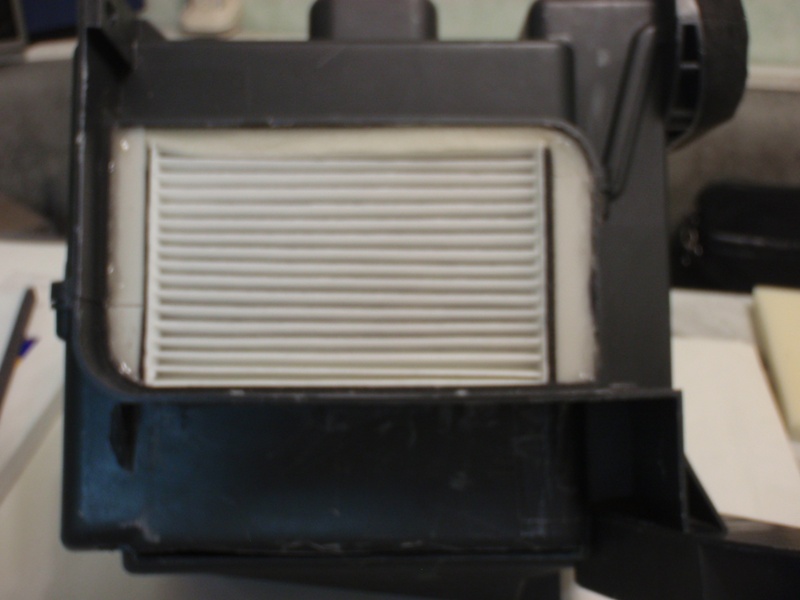

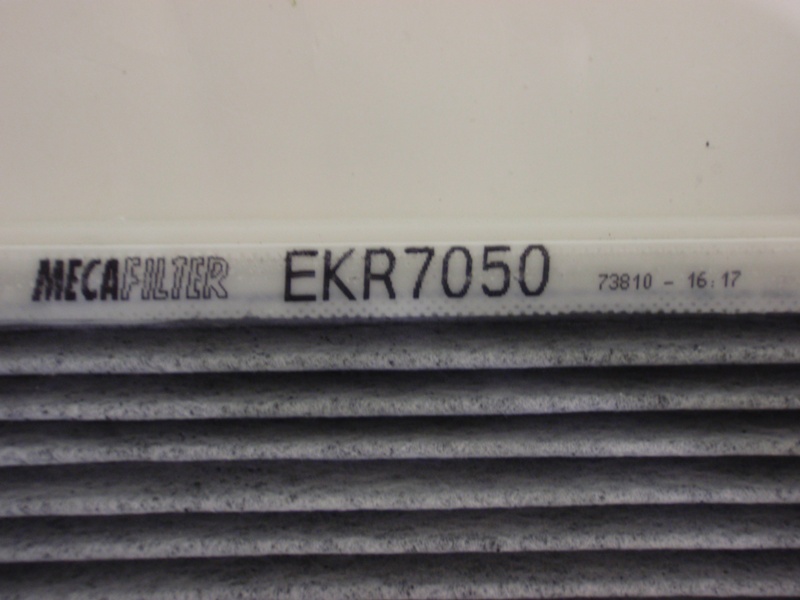

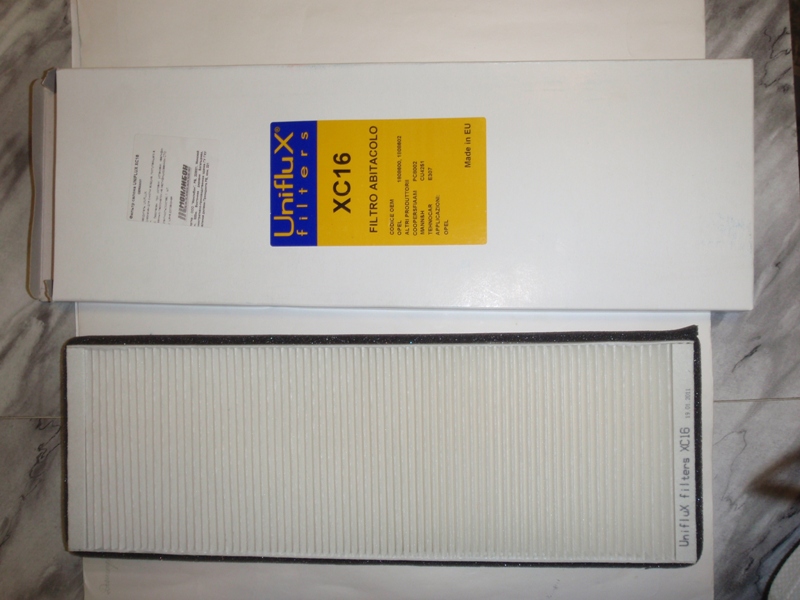

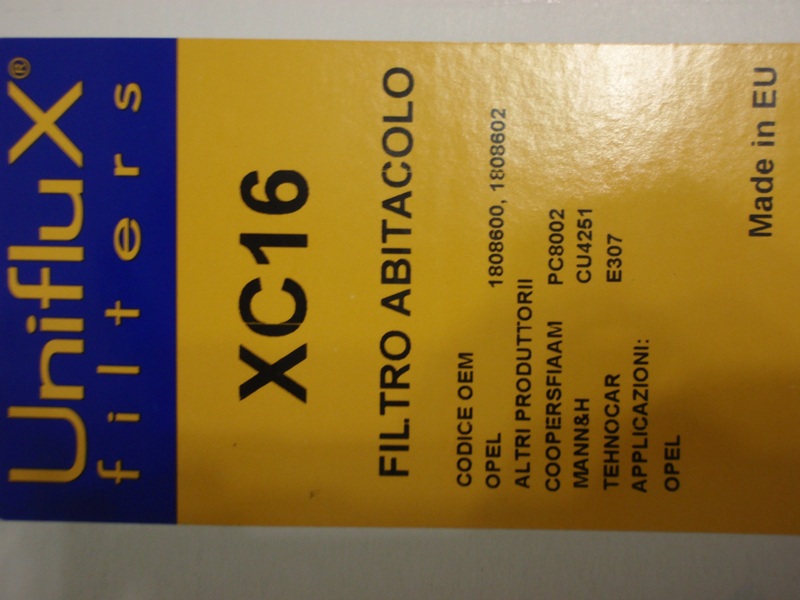

7. Выбор пал на этот фильтр... Стоит менее 10$ ! И хватает на 4 (!!!) фильтра в Балену . Итог - стоимость расходника (фильтра) для Баленки - 2,3$ !!!
PC171313.JPG PC171312.JPG

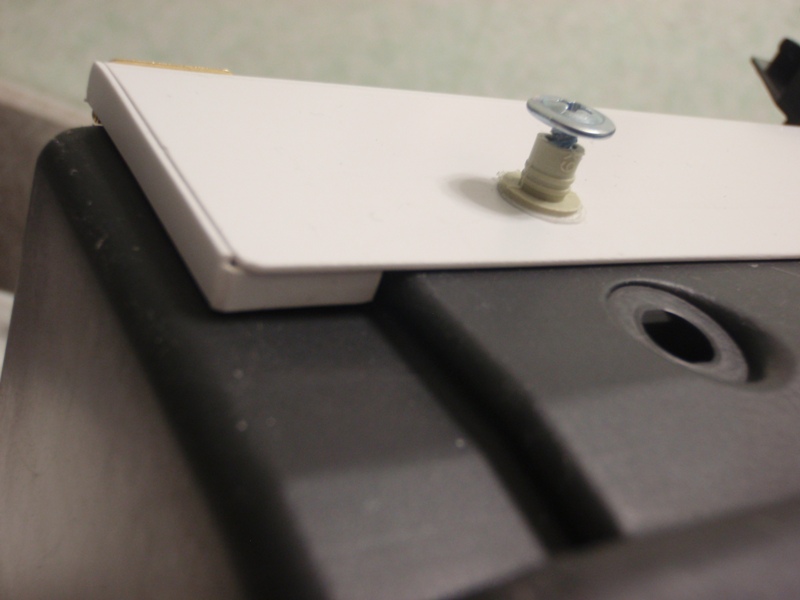

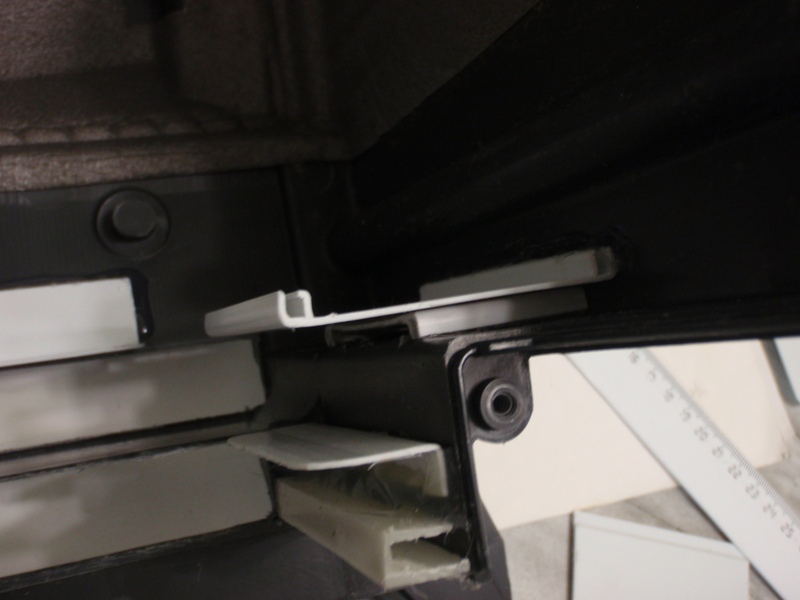

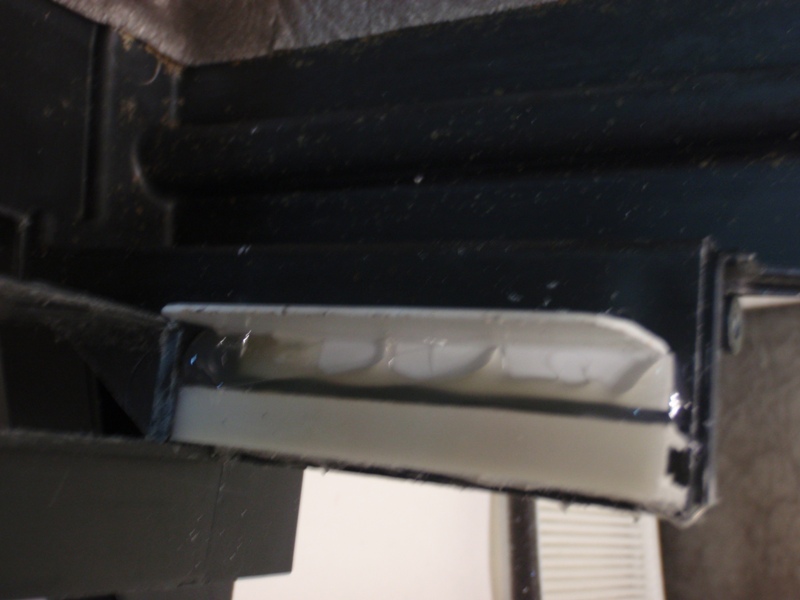

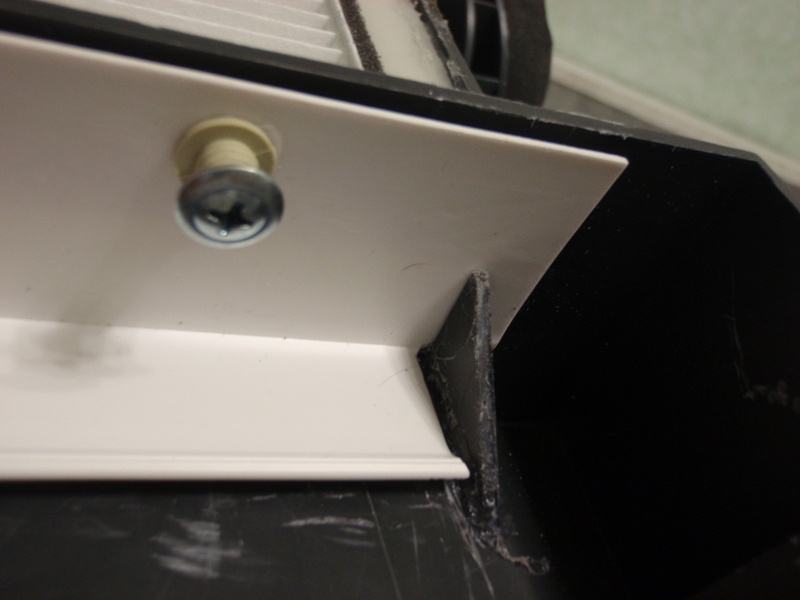

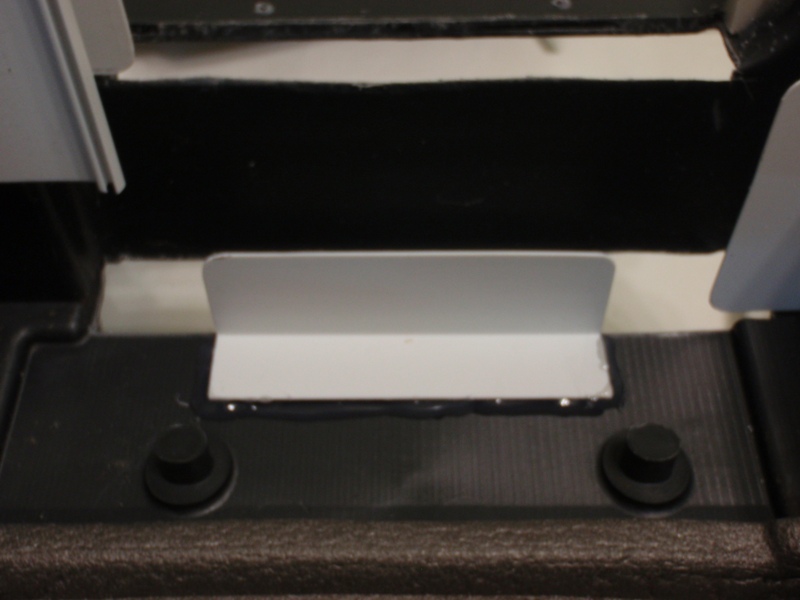

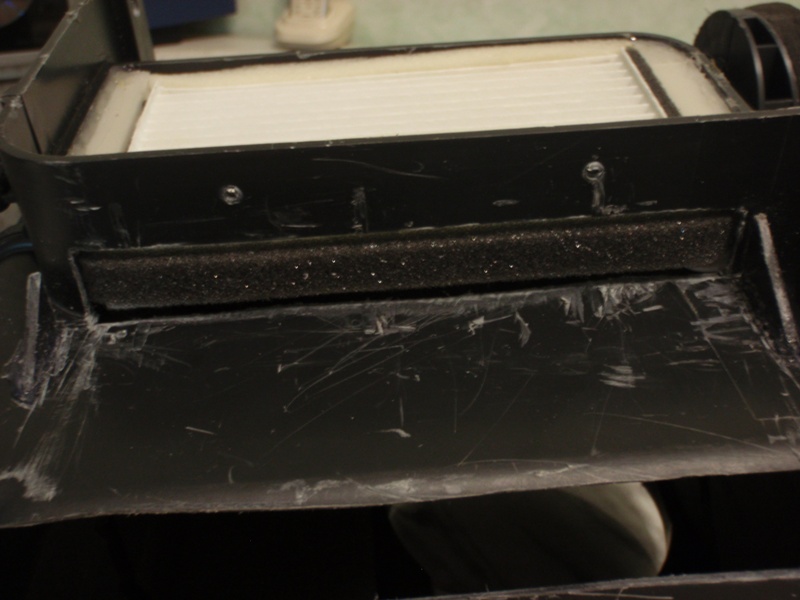

8. Кроме боковых делаем задние направляющие, чтобы фильтр не провалился в коробку. Из подручных средств (уголки, вырезанные от оставшегося короба для электропроводки - можно купить на любом рынке, любого размера за копейки). Можно придумать своей формы - у кого-как работает фантазия...
PC171316.JPG PC181318.JPG PC181320.JPG

9. Отрезаем нужную часть фильтра - померить по месту (чуть меньше 1/4), приклеиваем поролоновую полоску на отрезанную часть, вставляем снизу в отверстие и закрываем планкой на шурупах...
PC181326.JPG PC181338.JPG PC181327.JPG PC181329.JPG PC181333.JPG PC181334.JPG PC181336.JPG PC181337.JPG PC181340.JPG PC181342.JPG PC181343.JPG

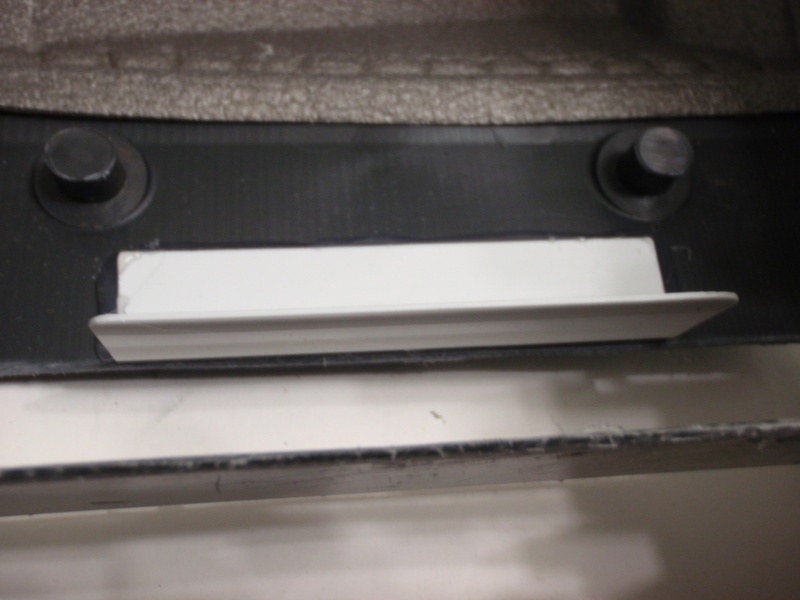

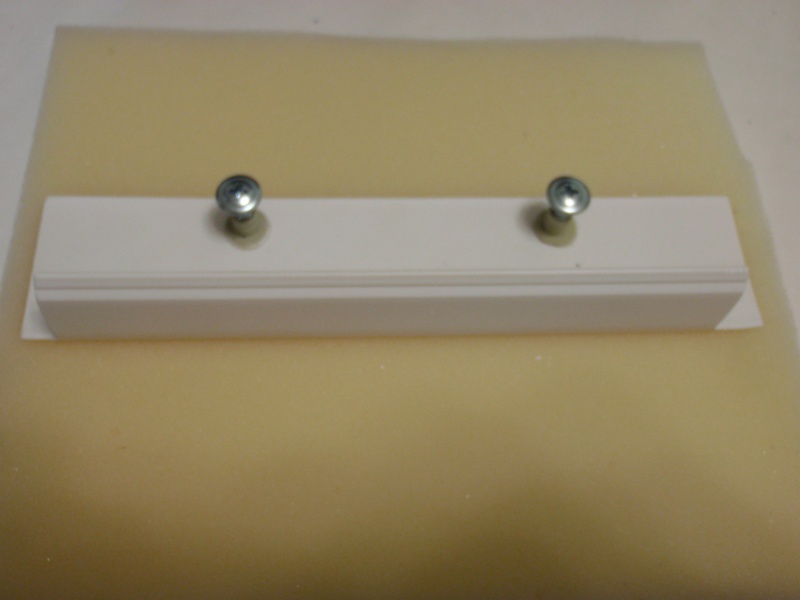

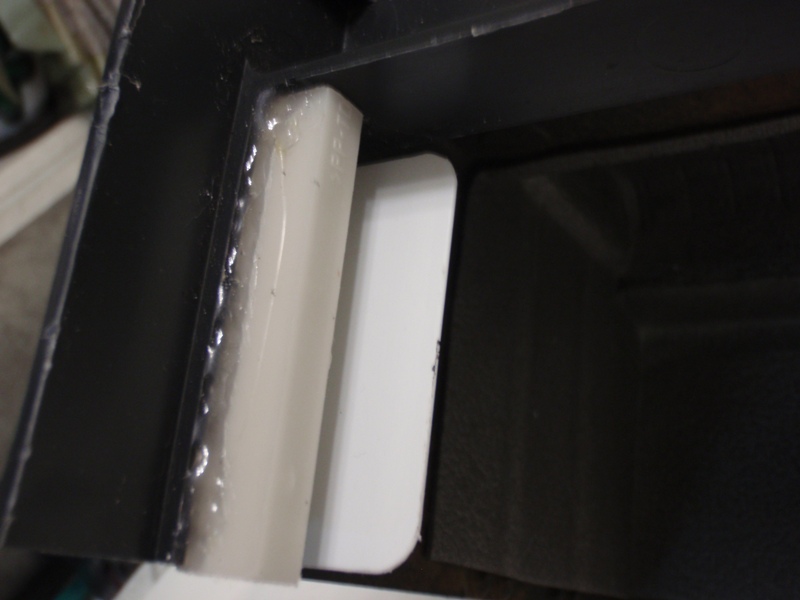

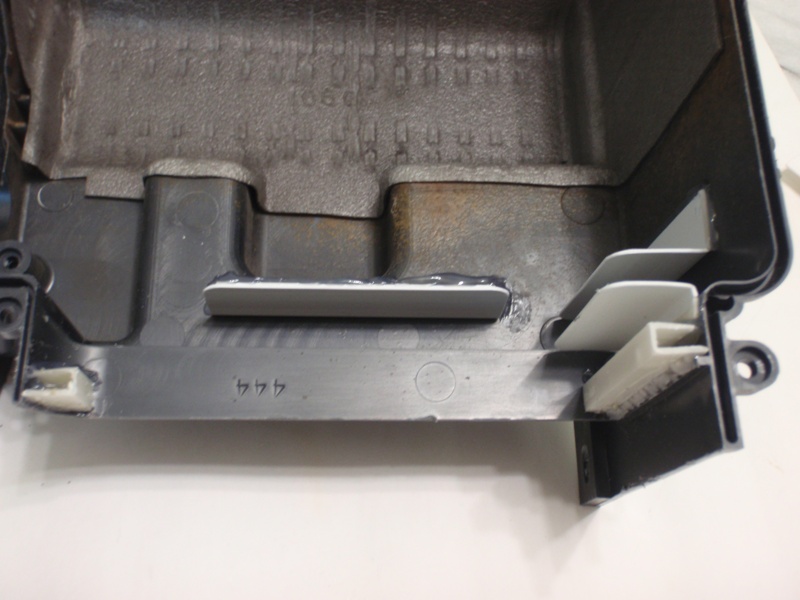

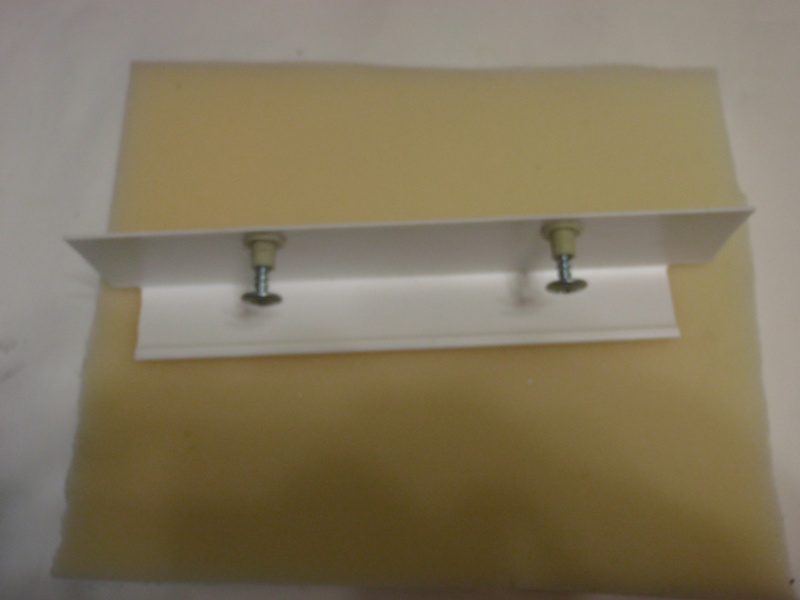

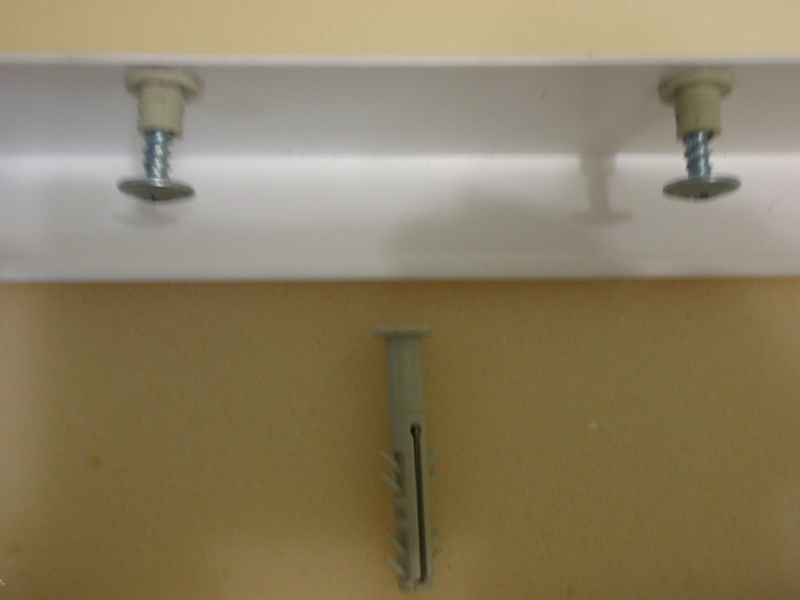

10. Чтобы шурупы оставались в планке - можно воспользоваться услугами дюбелей...

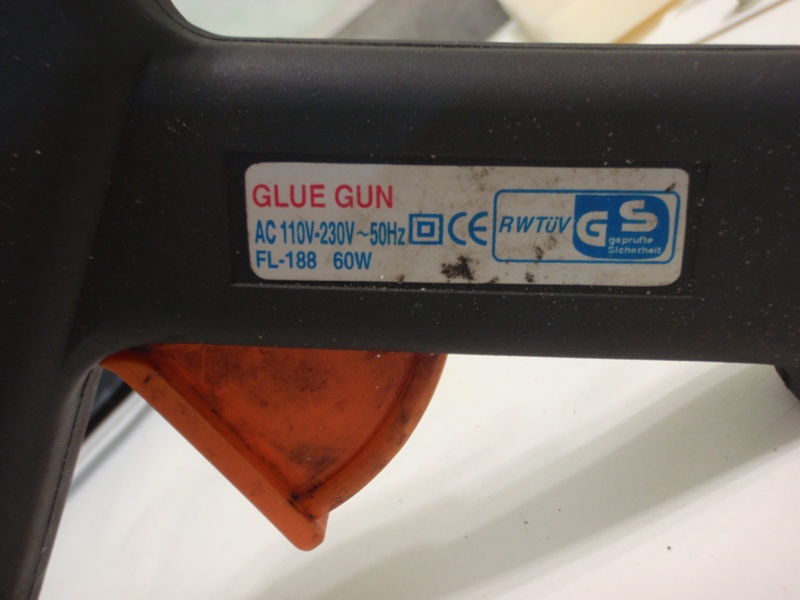

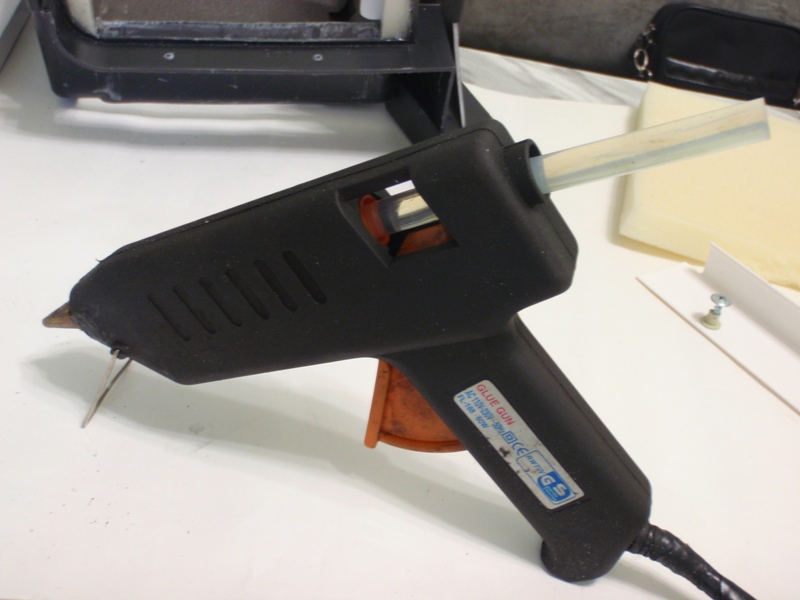

Все "сварочные" работы проводились вот таким аппаратом (был взят в аренду на СТО)...
PC181347.JPG PC181348.JPG


Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат

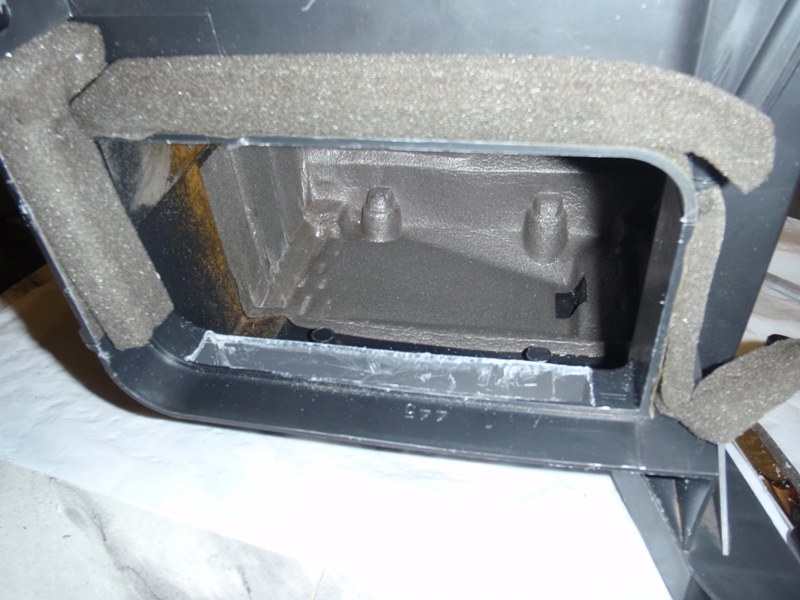

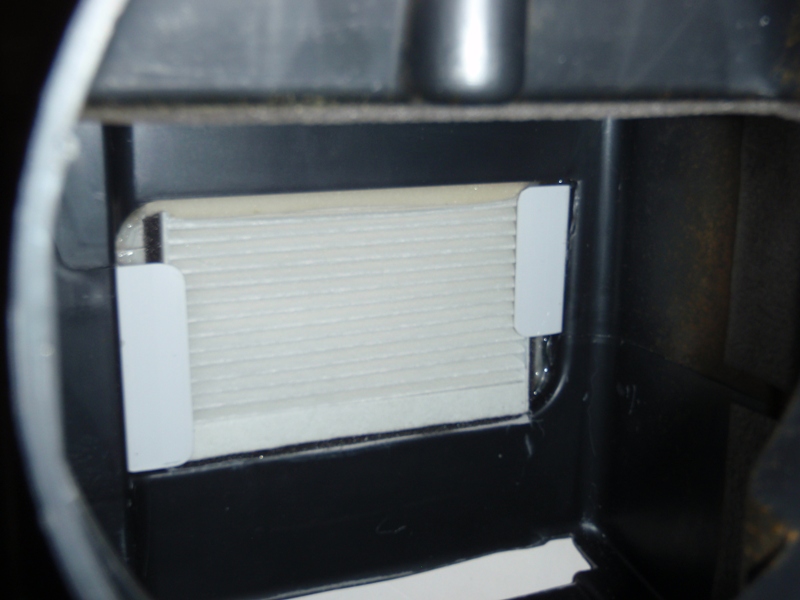

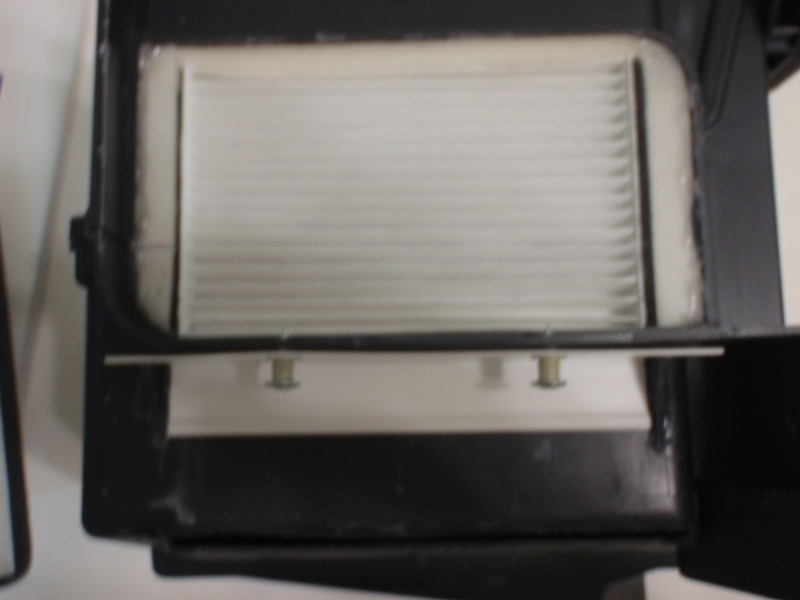

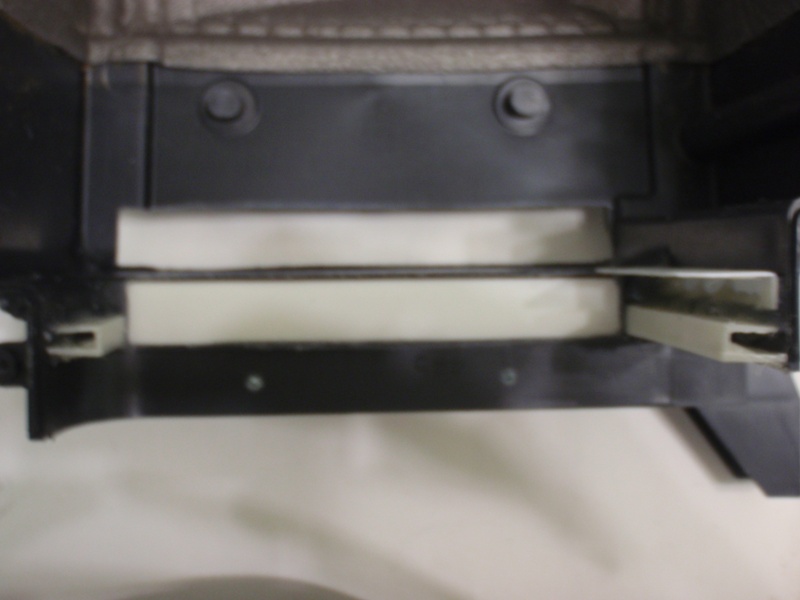

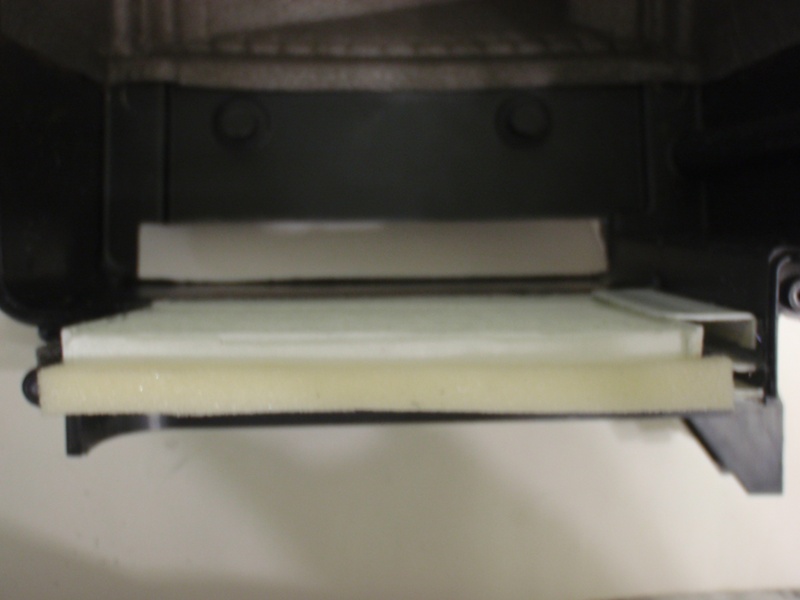

Вид сверху на нижнюю часть коробки (без фильтра и с ним)...
PC181350.JPG PC181351.JPG PC181344.JPG
Вид изнутри коробки...





Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат

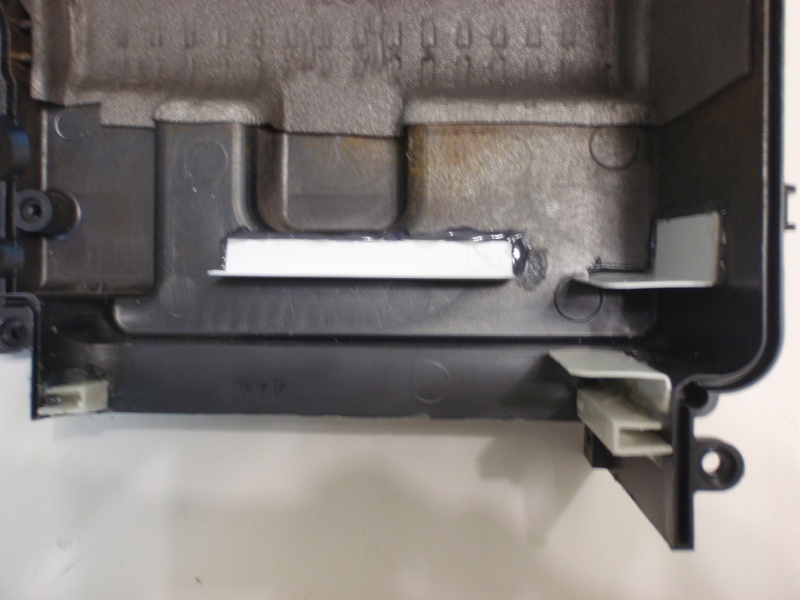

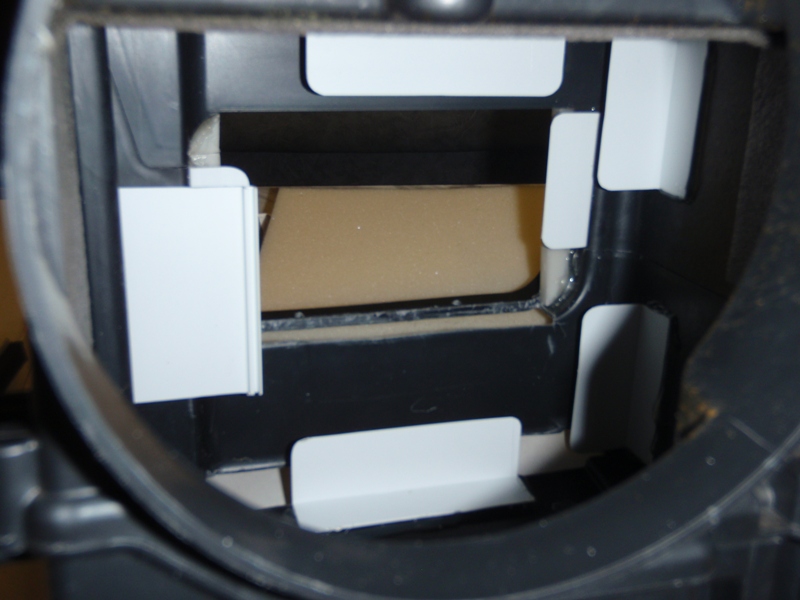

11. Делаем направляющие для второго фильтра... в нижней половине коробки...
PC181352.JPG PC181353.JPG PC181354.JPG PC181355.JPG
(те же элементы - вид изнутри)
PC181356.JPG PC181357.JPG PC181358.JPG
...и в верхней части...
PC181359.JPG PC181360.JPG PC181361.JPG
(изнутри)

  • Нравится
Реакции: 1 человек

Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат

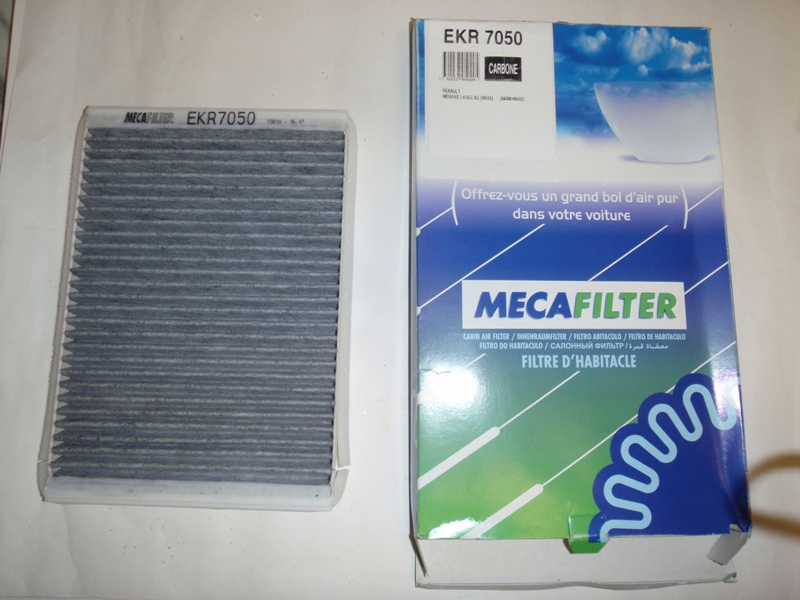

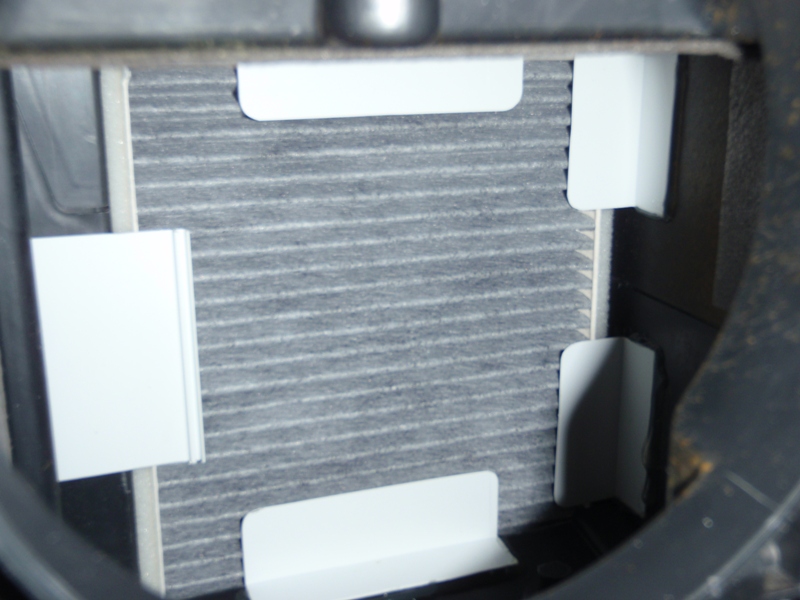

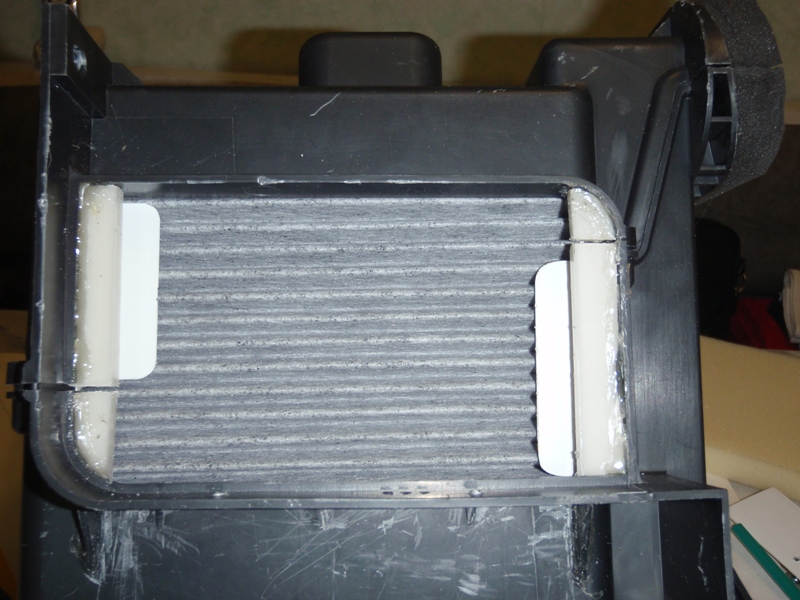

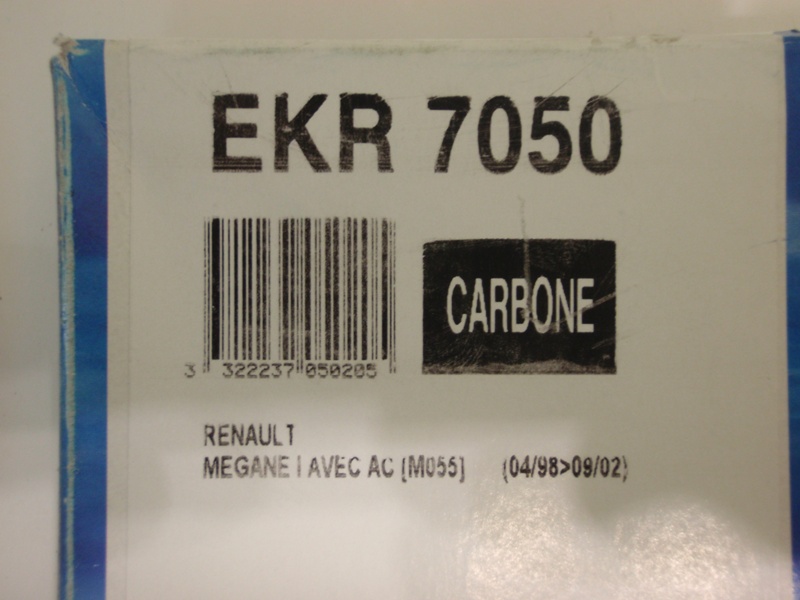

12. Второй фильтр был выбран дорогой (13$) - угольный !!! Но так как он стоит за первым, то может служить гораздо дольше (или меньше - если один). Для бюджетного расходника имеется точно такой же обычный фильтр (не угольный)...
PC181372.JPG PC181373.JPG PC181374.JPG PC181375.JPG PC181376.JPG

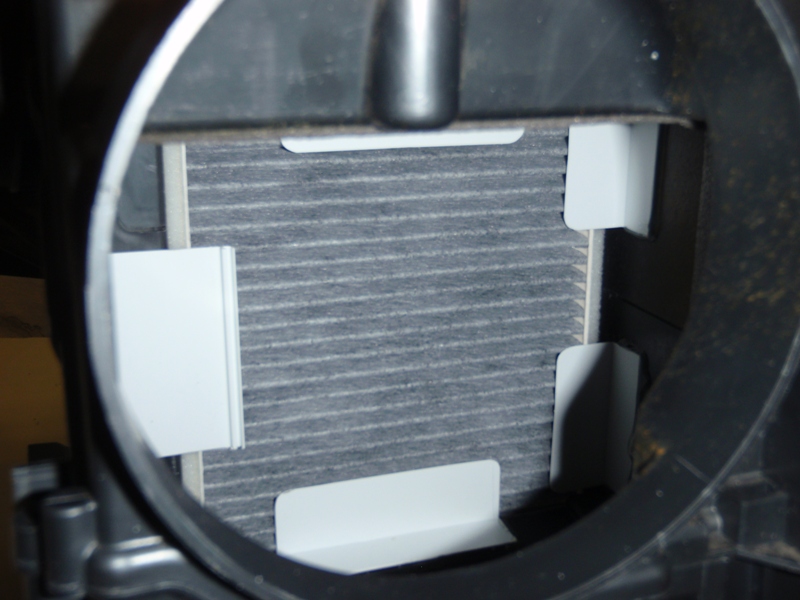

13. Вставляем его снизу (вид снаружи - без первого фильтра, и изнутри)... По размеру подгоняем как и первый...
PC181368.JPG PC181369.JPG PC181371.JPG


Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат

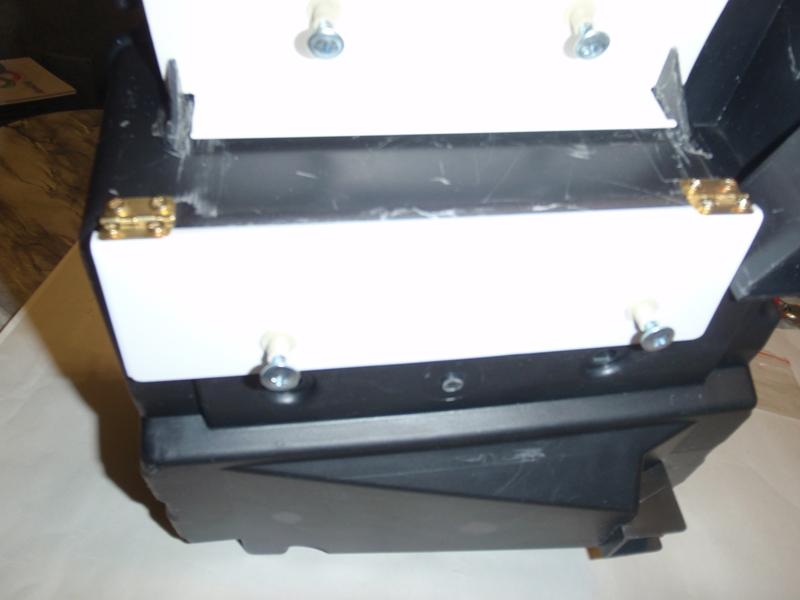

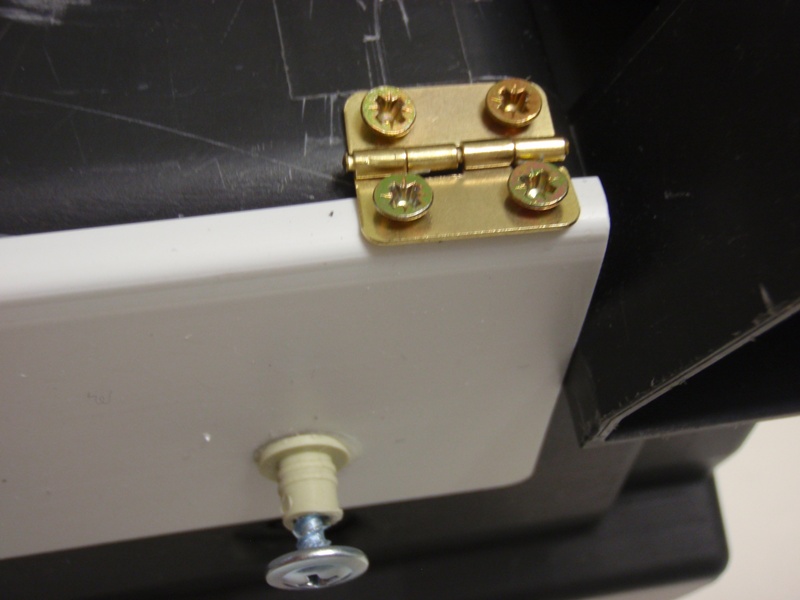

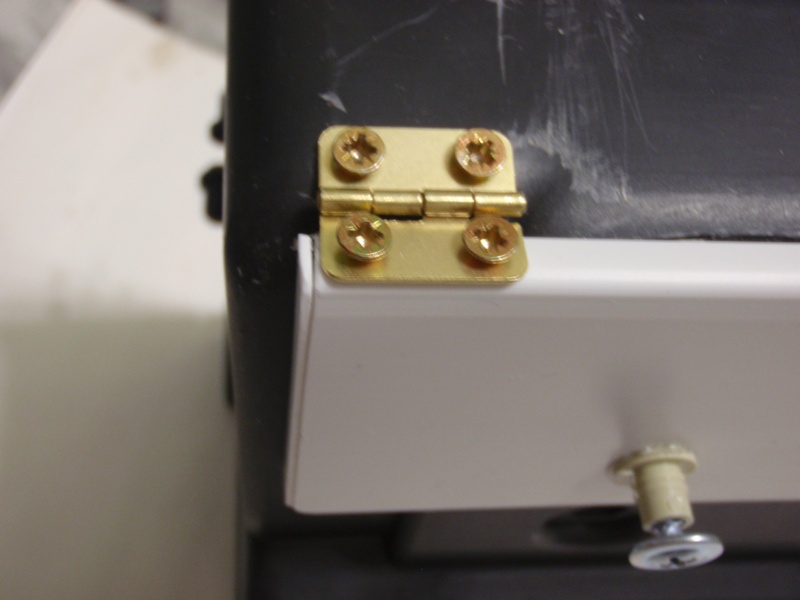

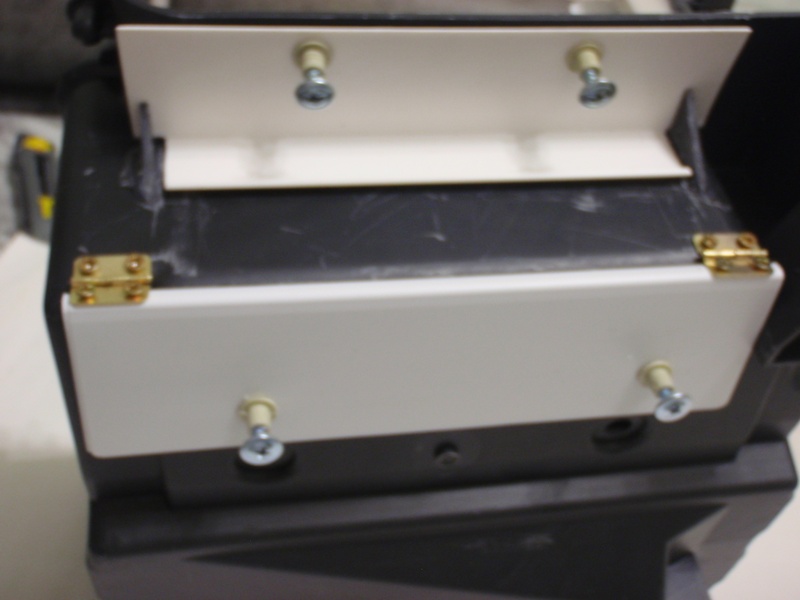

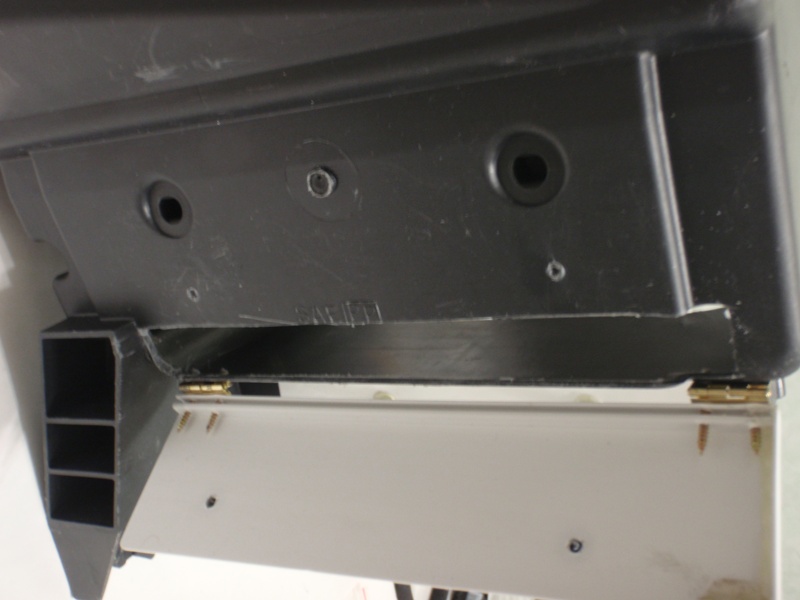

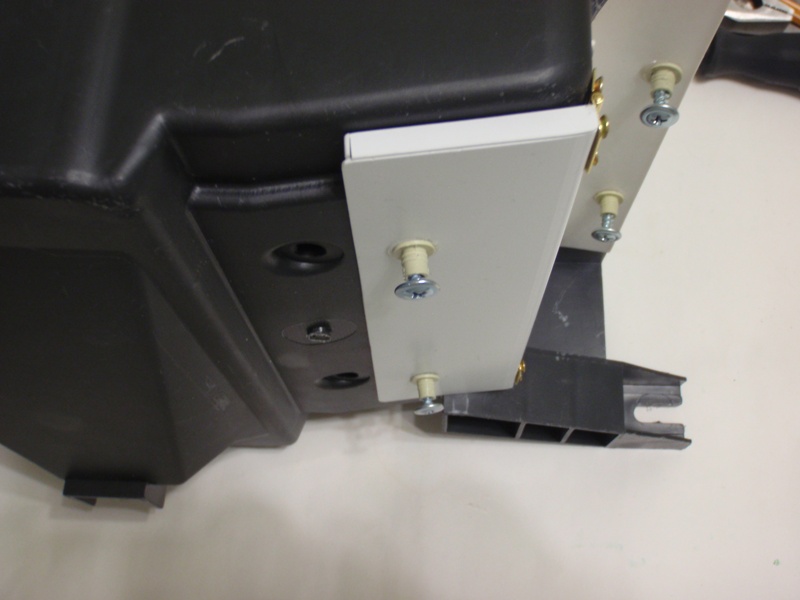

13. Закрываем крышкой (кто во что горазд ). В моём случае петли оч маленькие и не мешают выниманию первого фильтра. А шурупы петель (которые в коробку, а не в крышку) были "жэстачайшэ" обрезаны...
PC201377.JPG PC201378.JPG PC201379.JPG PC201380.JPG PC201382.JPG PC201383.JPG PC201385.JPG PC201386.JPG PC201388.JPG P7079365.JPG
Последнее к теме не относится... просто надоели морозы - Скорей бы лето !!!

P.S. Снятый вначале поролоновый уплотнитель - на место (можно новый - на двустороннюю ленту), а нижние крышки, кот. закрывают фильтры - покрасить или сразу взять тёмный пластик (у кого - как !)

  • Нравится
Реакции: 5 человек

Bugrov Roman

Местный
3 Сентябрь 2009
295
35
0
МО. г.Раменское
Езжу на ...
Модель [G11] IMPREZA
Дата выпуска 10/2000
ДВИГАТЕЛЬ [205] 2000CC DOHC TURBO
ИСПОЛНЕНИЕ [LH] LHD
КОМПЛЕКТАЦИЯ [WRX] WRX
КУЗОВ [S] SEDAN
ПОДВЕСКА [N/S] NORMAL SUSPENSION
ПРИВОД [4W] FULLTIME 4WD
ТРАНСМИССИЯ [5MT] 5SP MANUAL TRANSMISSION
Geizer,Браво, за фото в купальнике особенно :thumbsup:

  • Нравится
Реакции: 1 человек

Geizer

Наш человек
1 Октябрь 2011
230
14
18
Минск
Езжу на ...
Baleno 1996, универсал, 1,8, автомат
Спасибо...
Да, в купальнике я главнее фильтра !:)
Скоро сделаю отдельный альбом !

  • Нравится
Реакции: 2 человек



DimaCultus

Бывает здесь
26 Февраль 2012
76
5
0
41
Еврейская автономная область
Езжу на ...
Suzuki Cultus Crescent 1997 г.в. универсал, 1,6л. G16A бензиновый 107 л.с., кузов GD31W-141073, правый руль.
Вот таких бы отчетов побольше с чуством с толком с растоновкой, а в финале еще и шикарное фото для радости глаз!!!:thumbsup:


Lex626

Бывает здесь
22 Ноябрь 2010
71
7
0
Питер
Езжу на ...
Suzuki Baleno 1.6 16v 2wd 98г

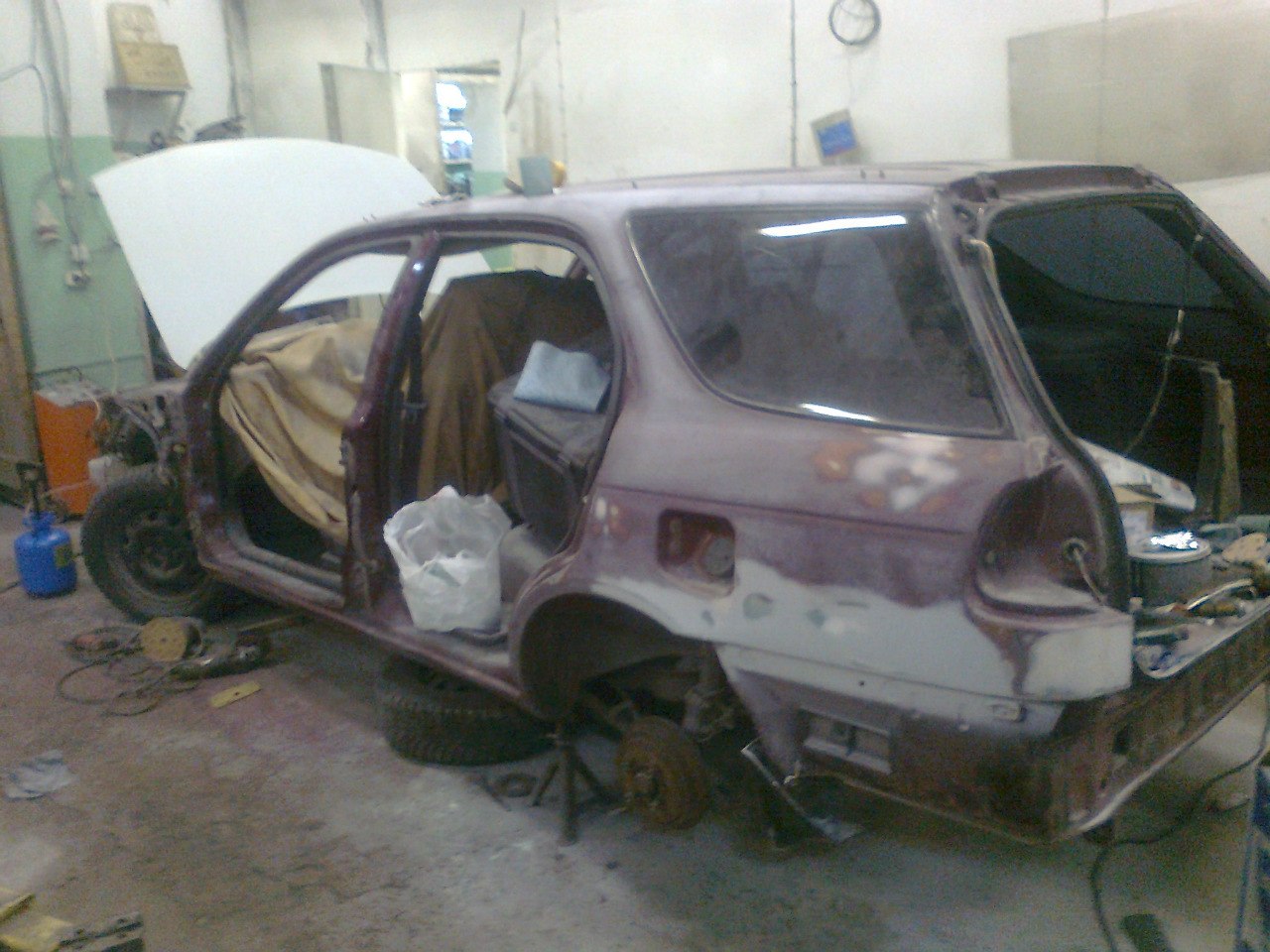

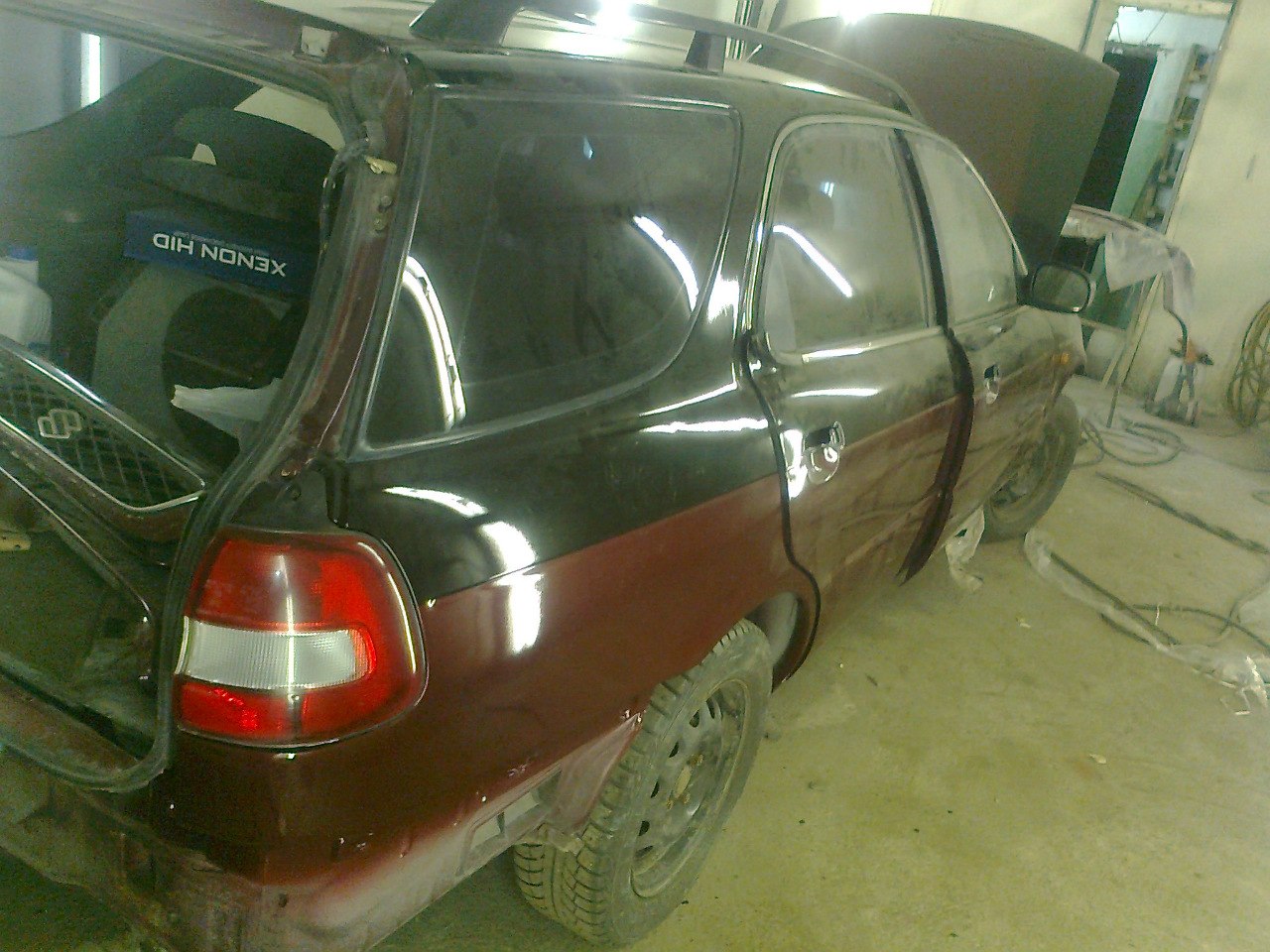

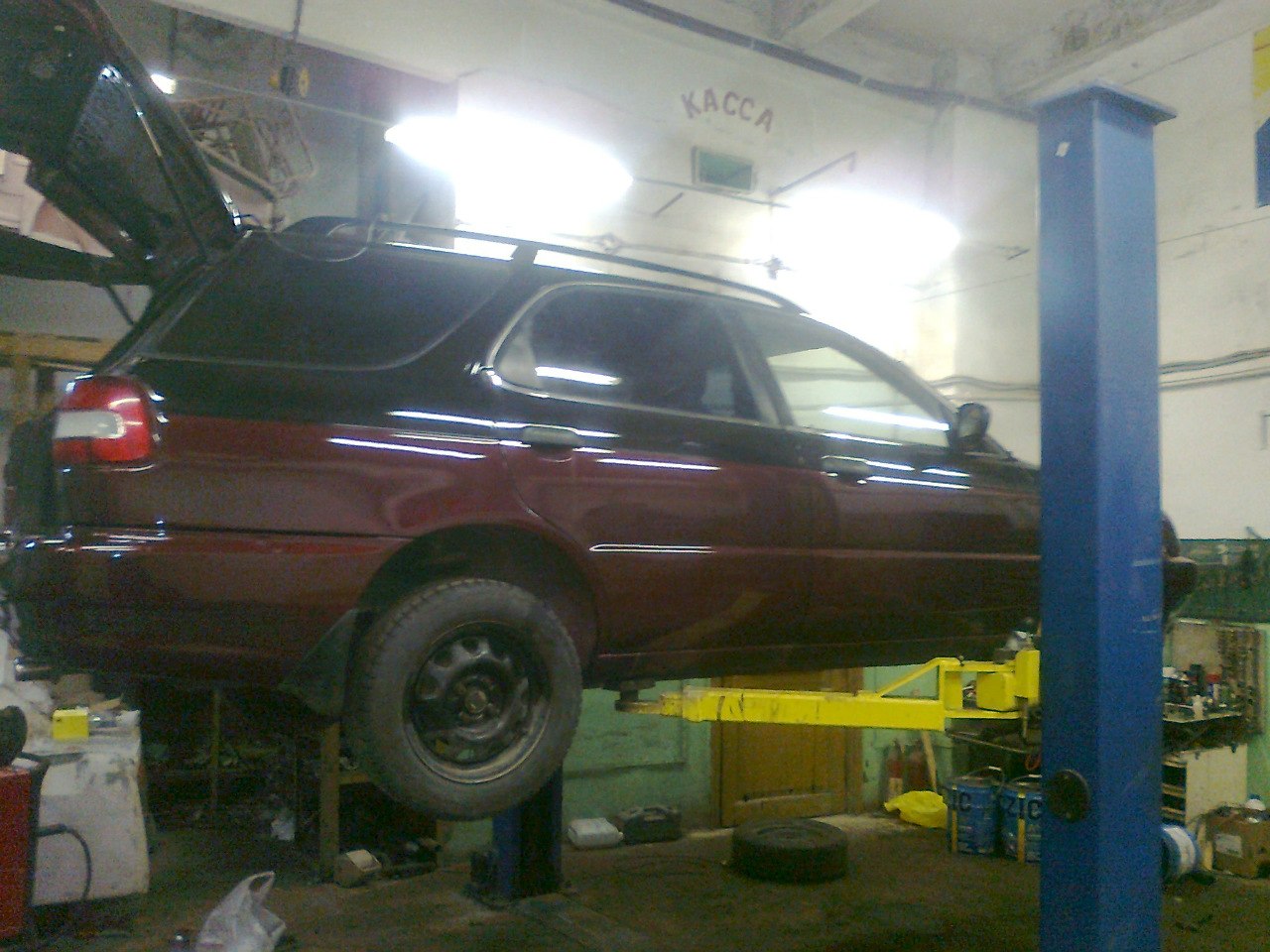

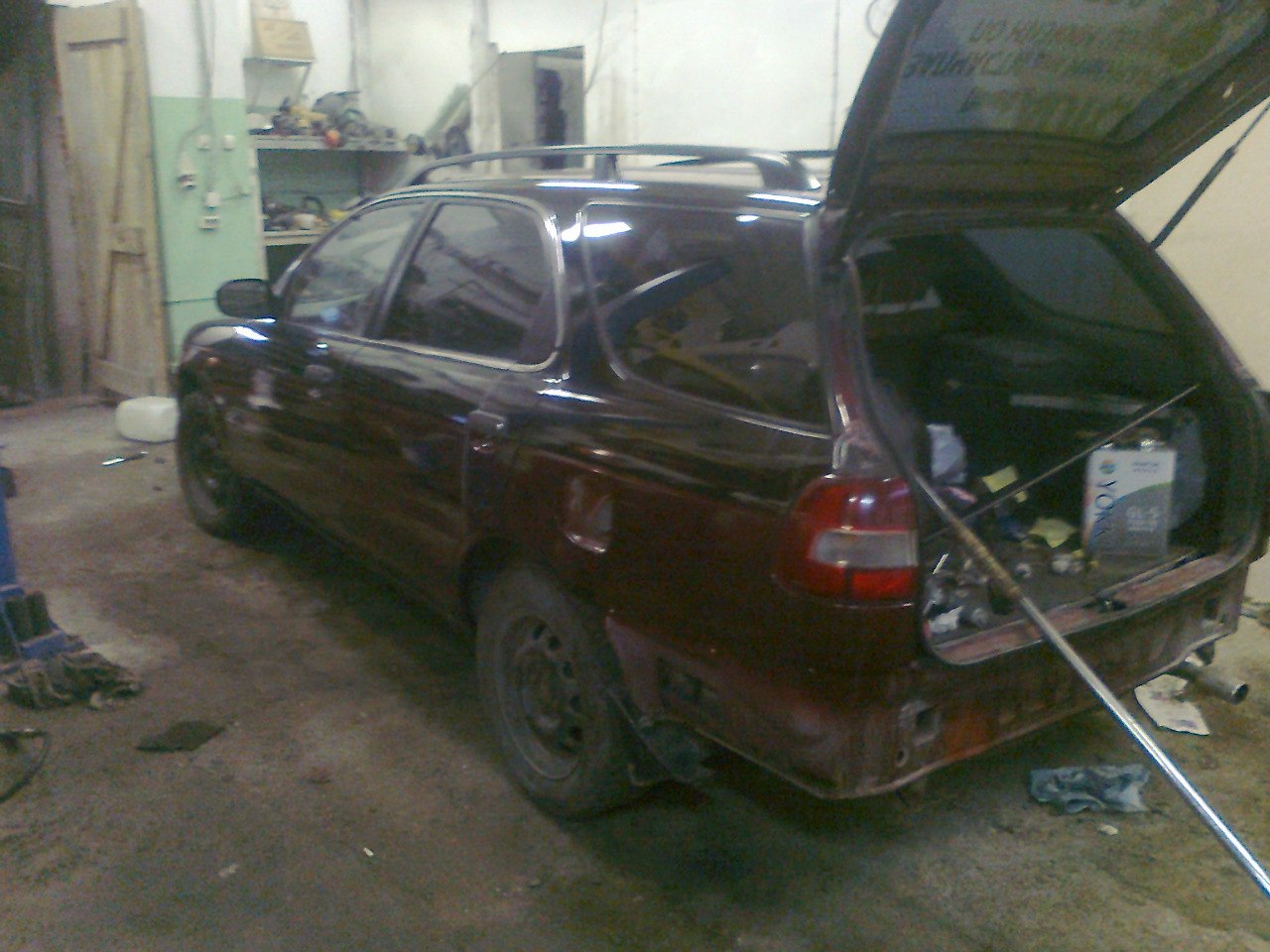

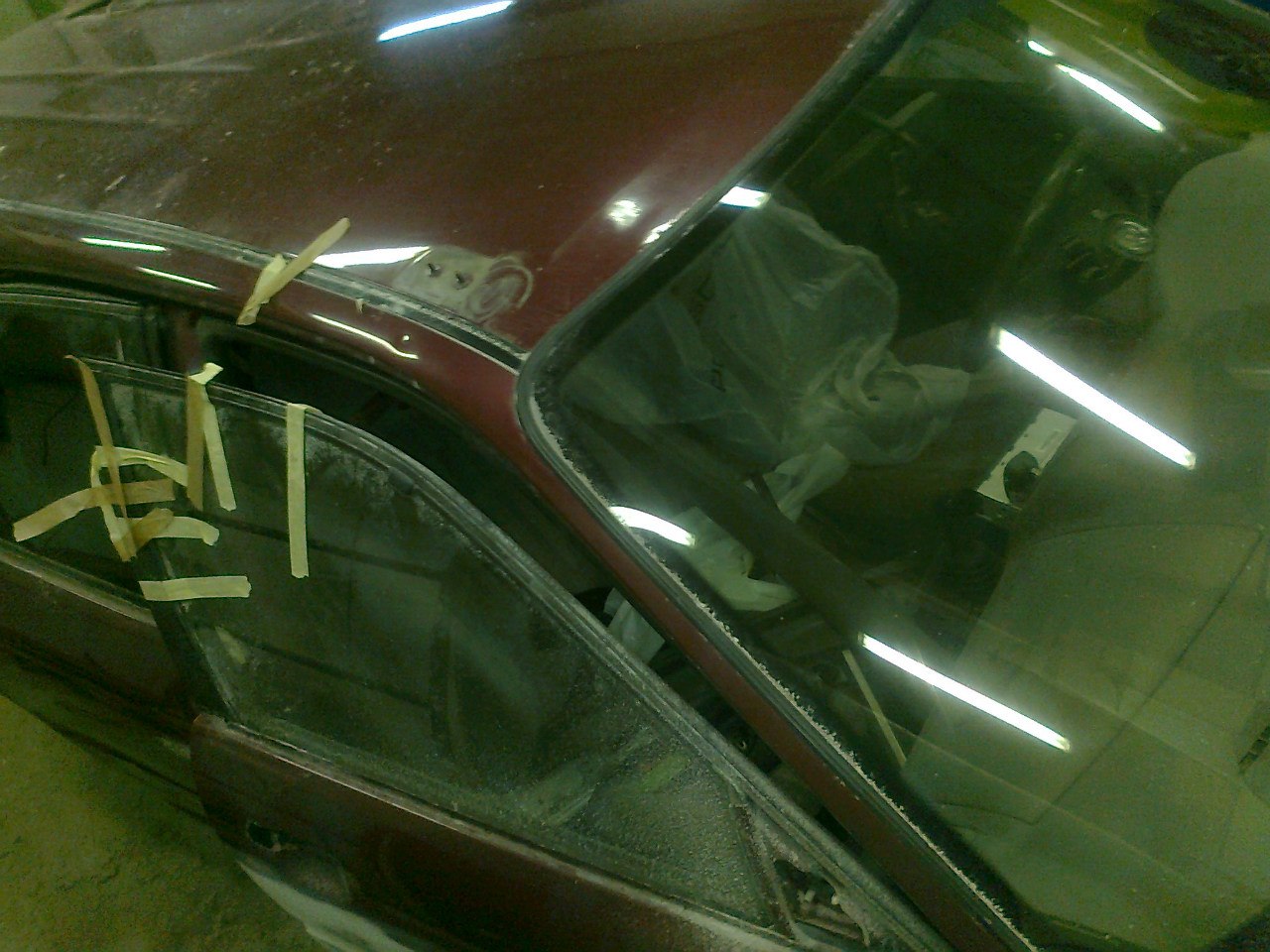

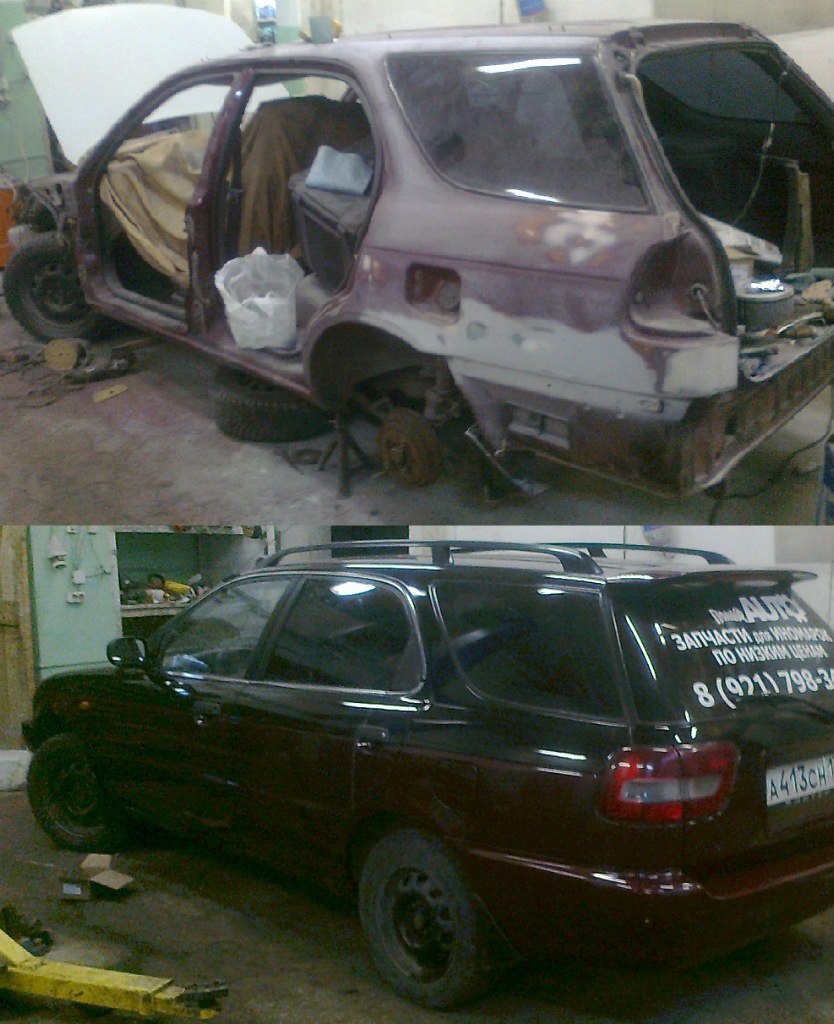

Вот и закончилась моя эпопея с рехтовкой всех элементов, включая крышу и покраской, торопился со сборкой и выкатил машину 30 декабря в 11 вечера, за сутки до нового года =)))
К сожаленью, нет фото того, что в итоге привело меня к полной покраске, но скажу лишь что в феврале прошлого года случилось 3 ДТП за 3 недели, 2 раза машина стояла на месте, 1 раз она вообще припаркованная стояла. в общем ремонту подлежало всё, кроме переднего левого крыла и передней левой двери. Всё было раскоцано, в тычках, бампера расколоты, в общем машина выглядела как после гонок на выживание. Учитывая, что гнили нигде не проглядывалось, решил спасти машину, т.к. за 2 года сильно к ней привык и уж очень верно и надёжно она мне всё это время служила. В общем, то, что было сфоткано в процессе, выдаю на показ. Покраску решил сделать двухцветную. Понравилось как сделал один из пользователей Жека (https://suzuki-club.ru/members/51761/),, вот его фото ( http://img80.imageshack.us/img80/3691/ad54927img8large.jpg )
по тем же линиям кузова добавить другой цвет, поскольку и машина у меня другого цвета
Долго думал какой цвет использовать, но остановился на черном, как получилось, судить вам:

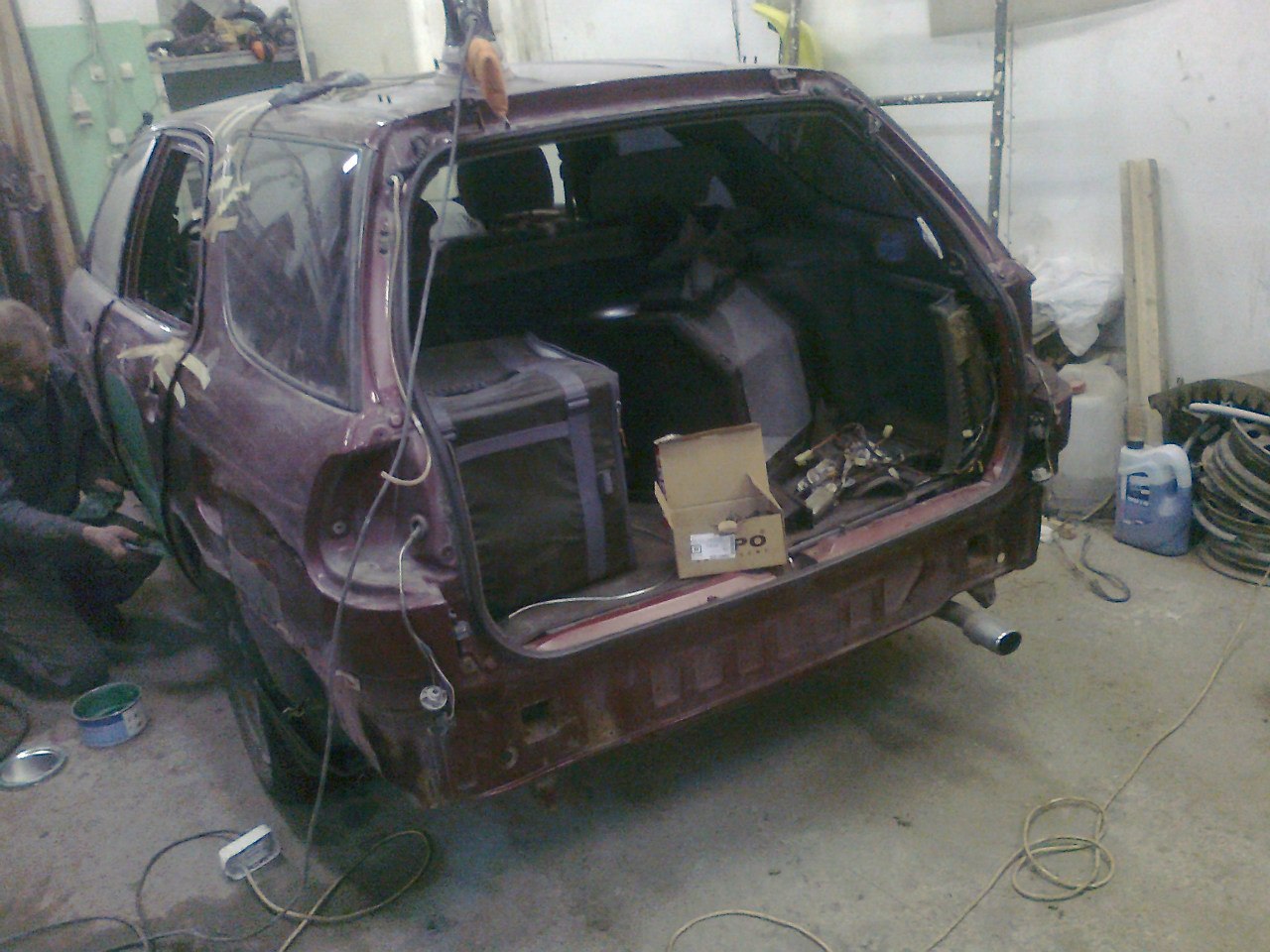

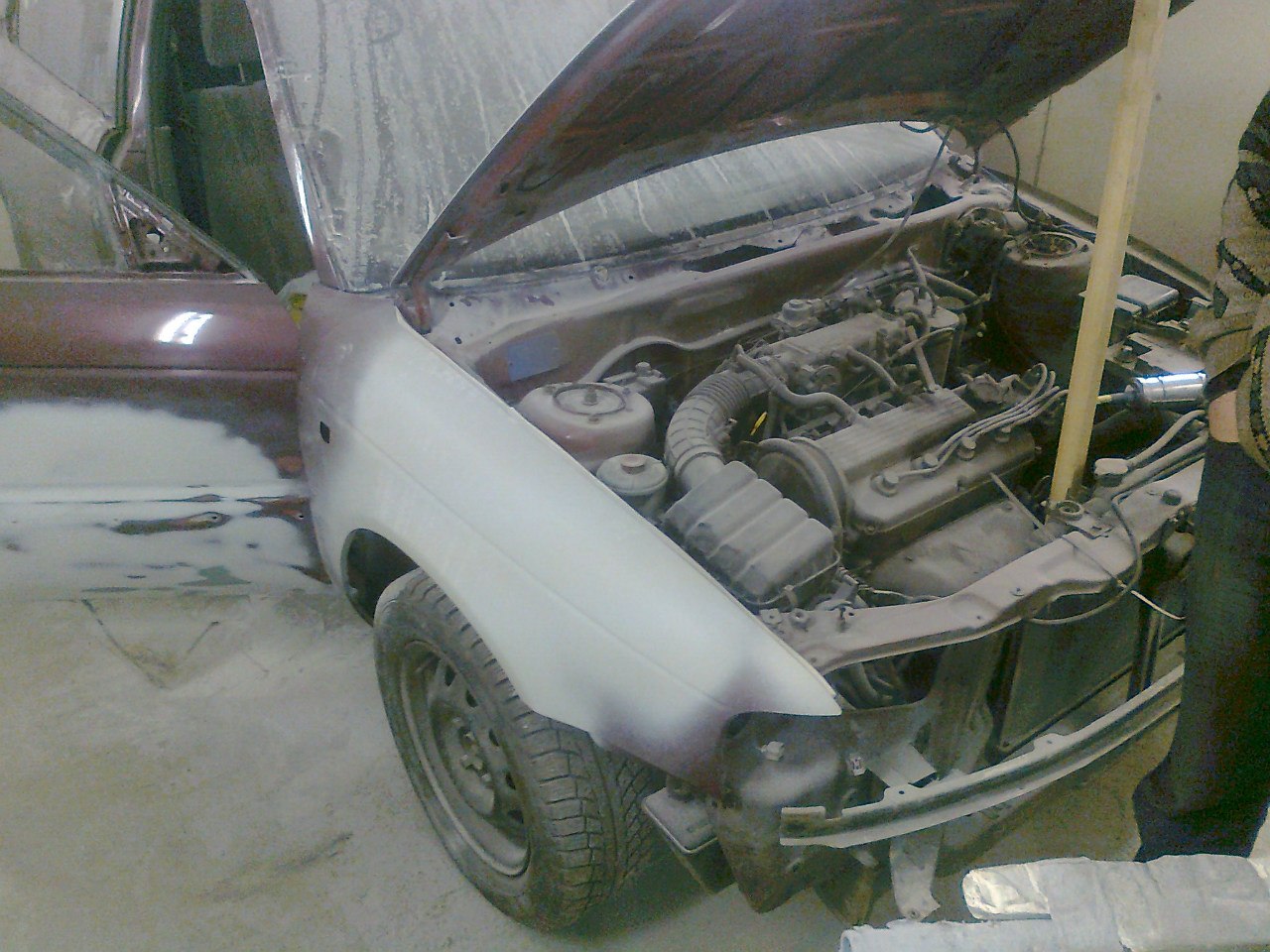

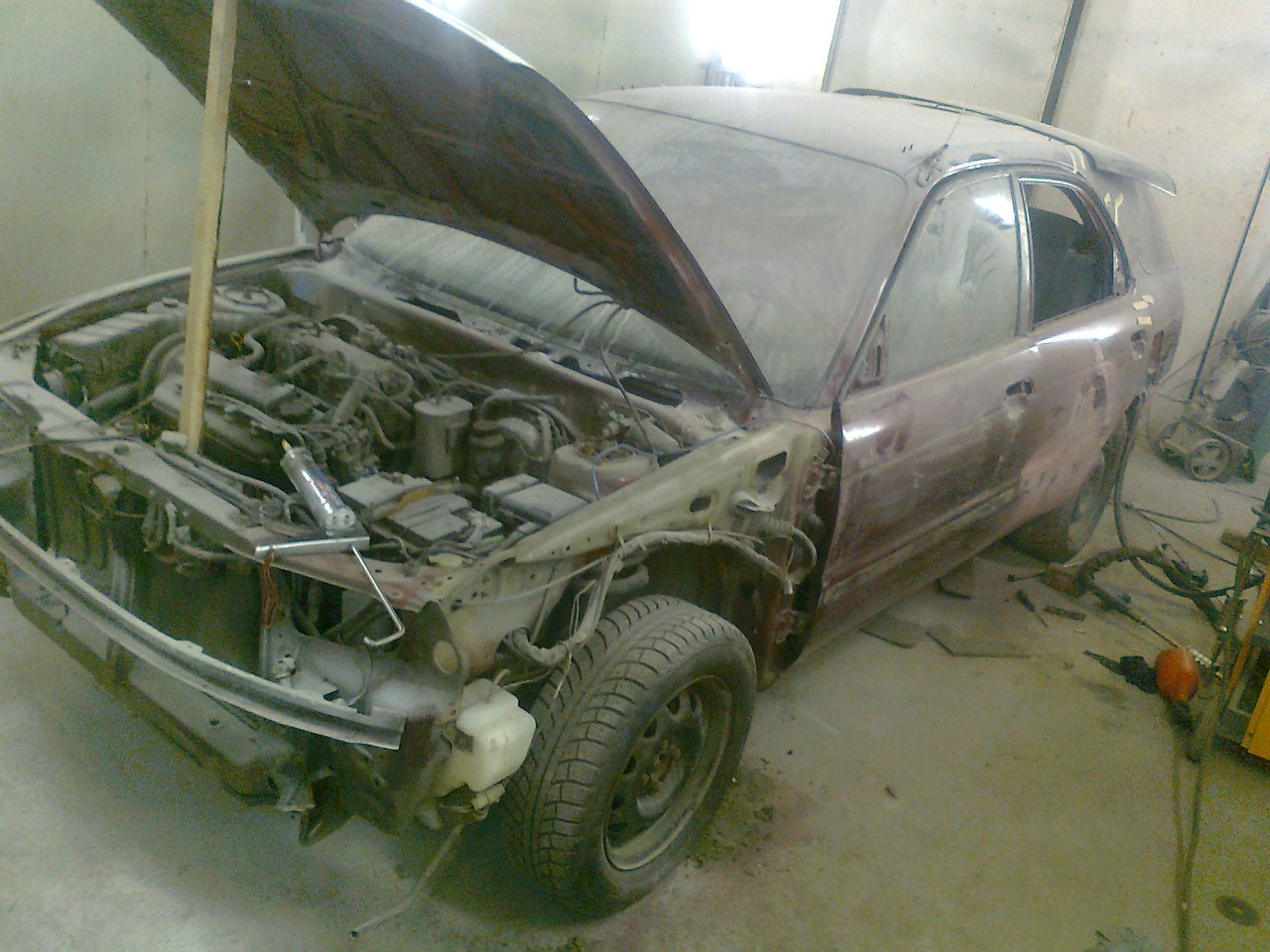

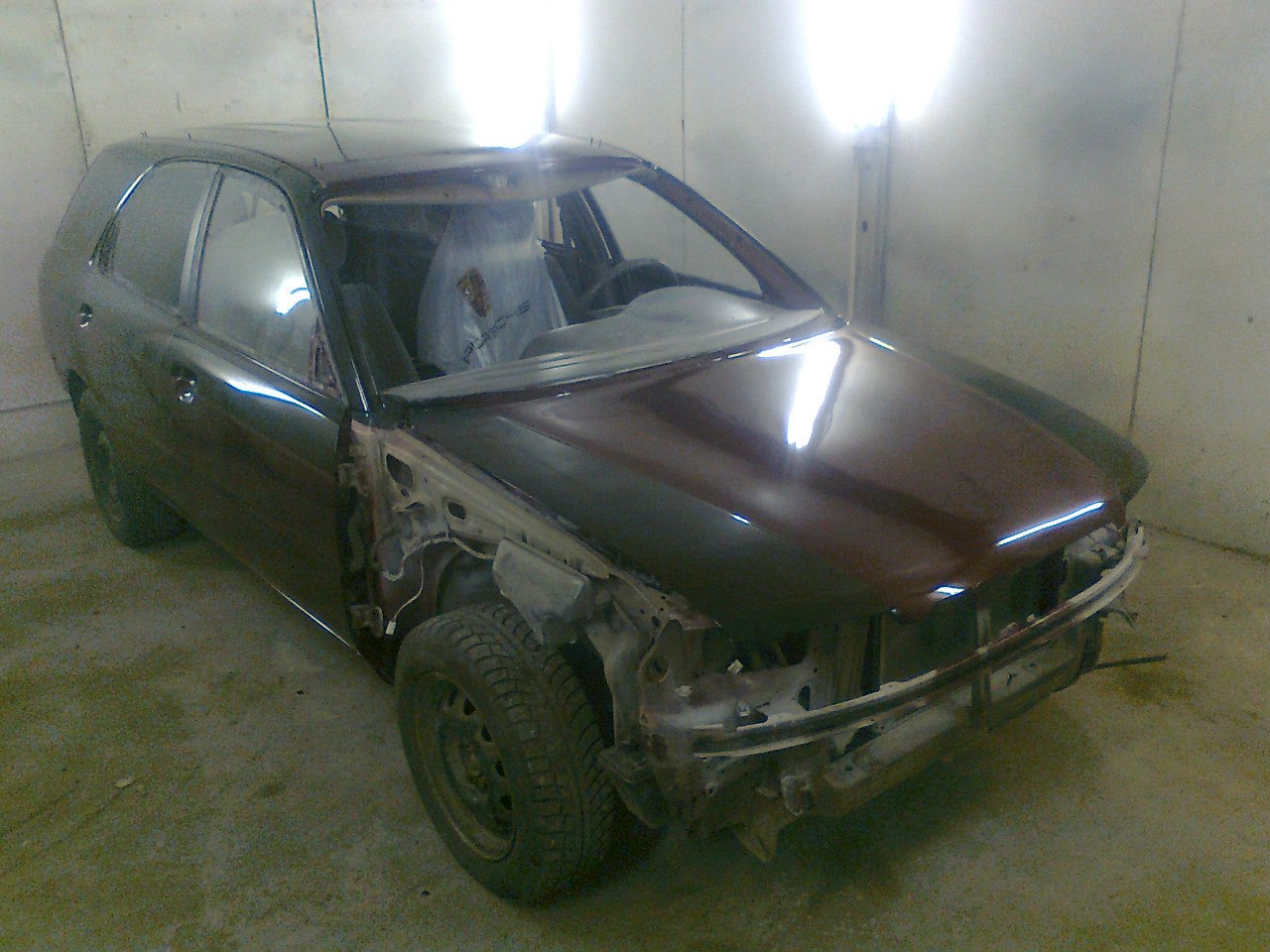

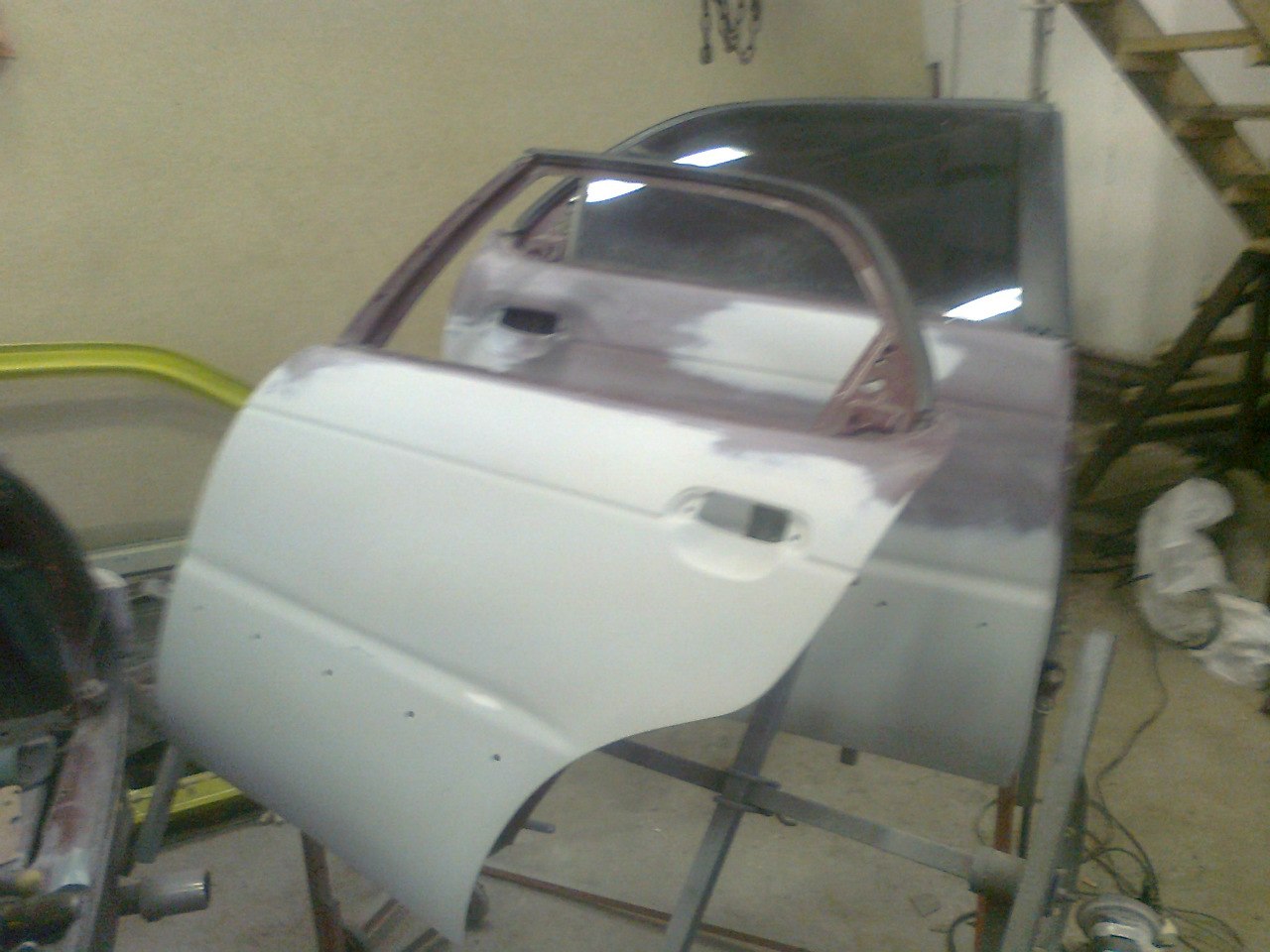

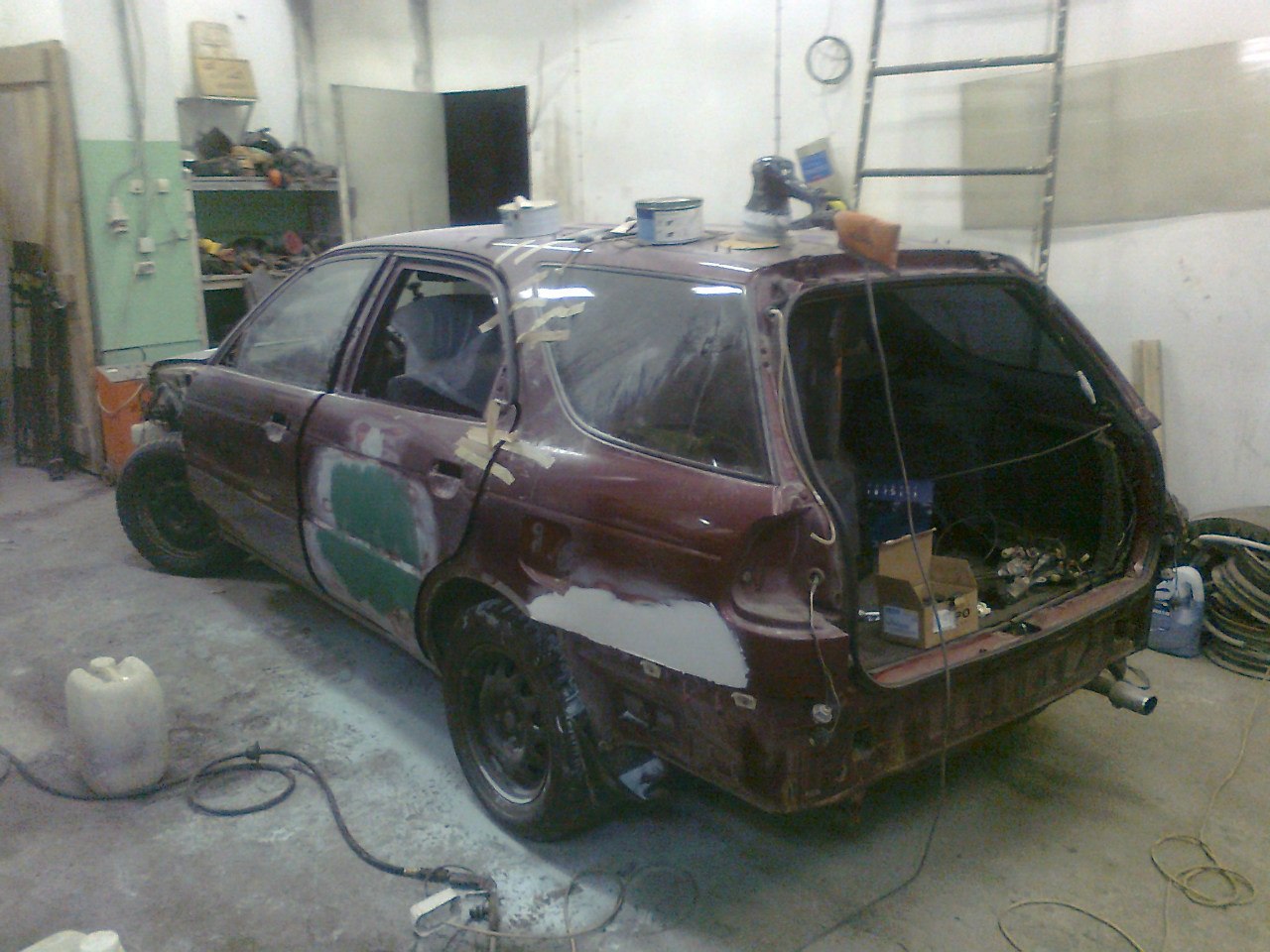

Разборка/рехтовка/шпатлёвка/подготовка:

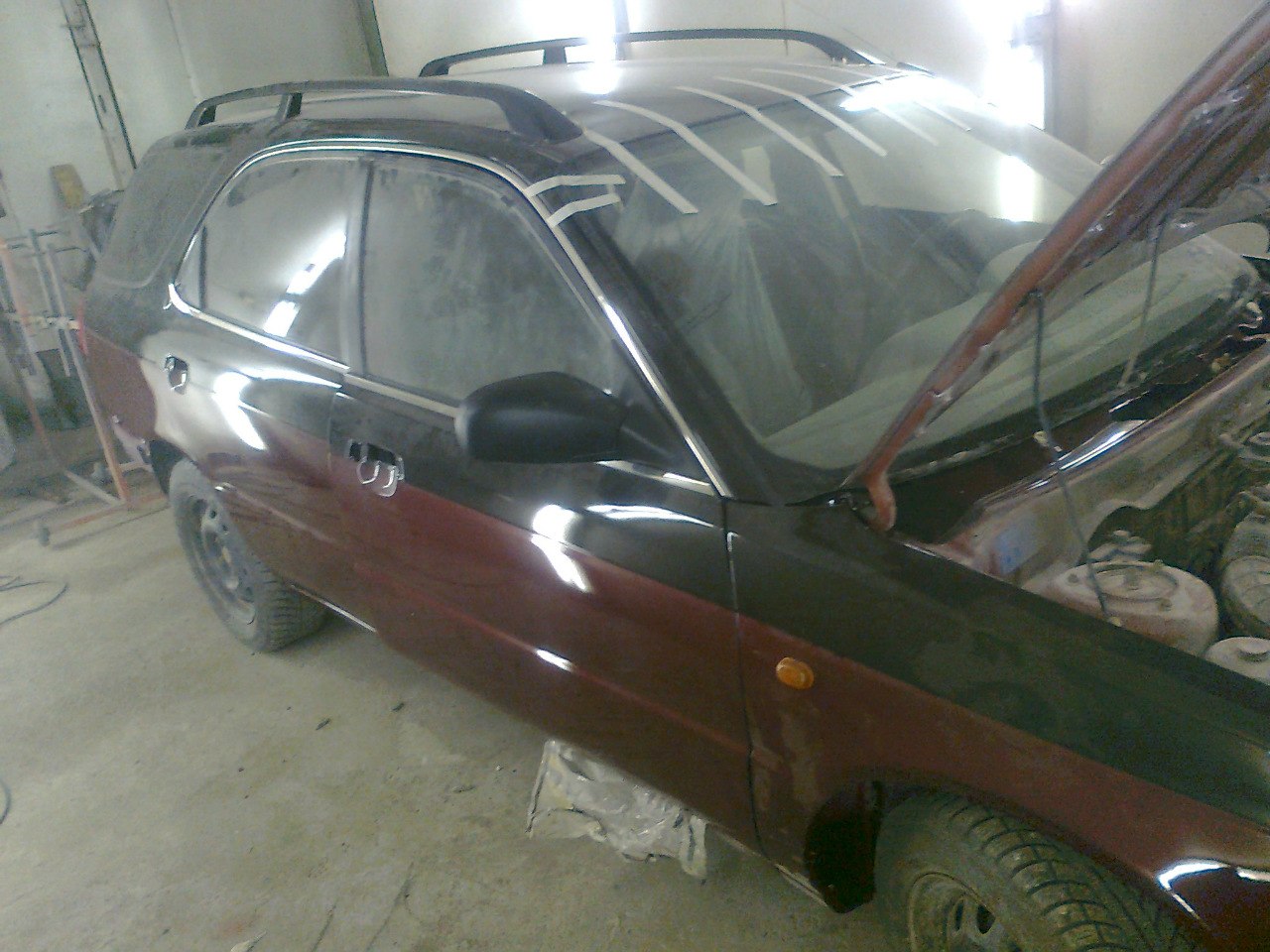

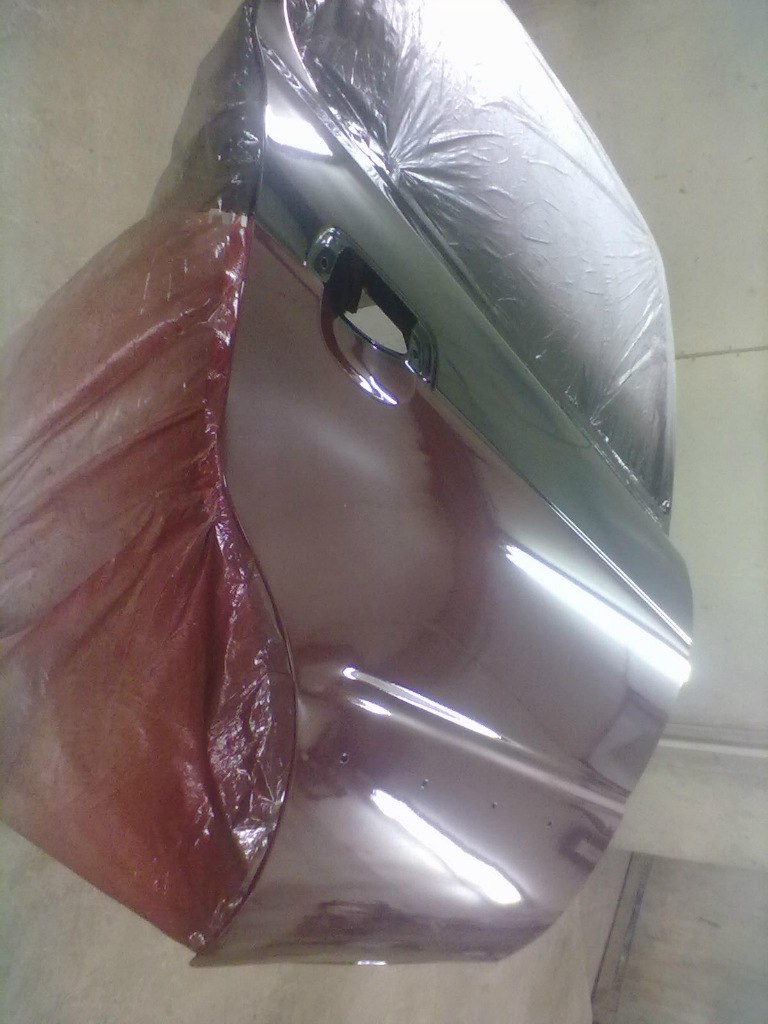

Покраска:




Ну и наконец сборка:








Ну вот вроде и всё =)) Собирал 37 часов без перерыва, чтобы успеть до нового года выехать из бокса =))

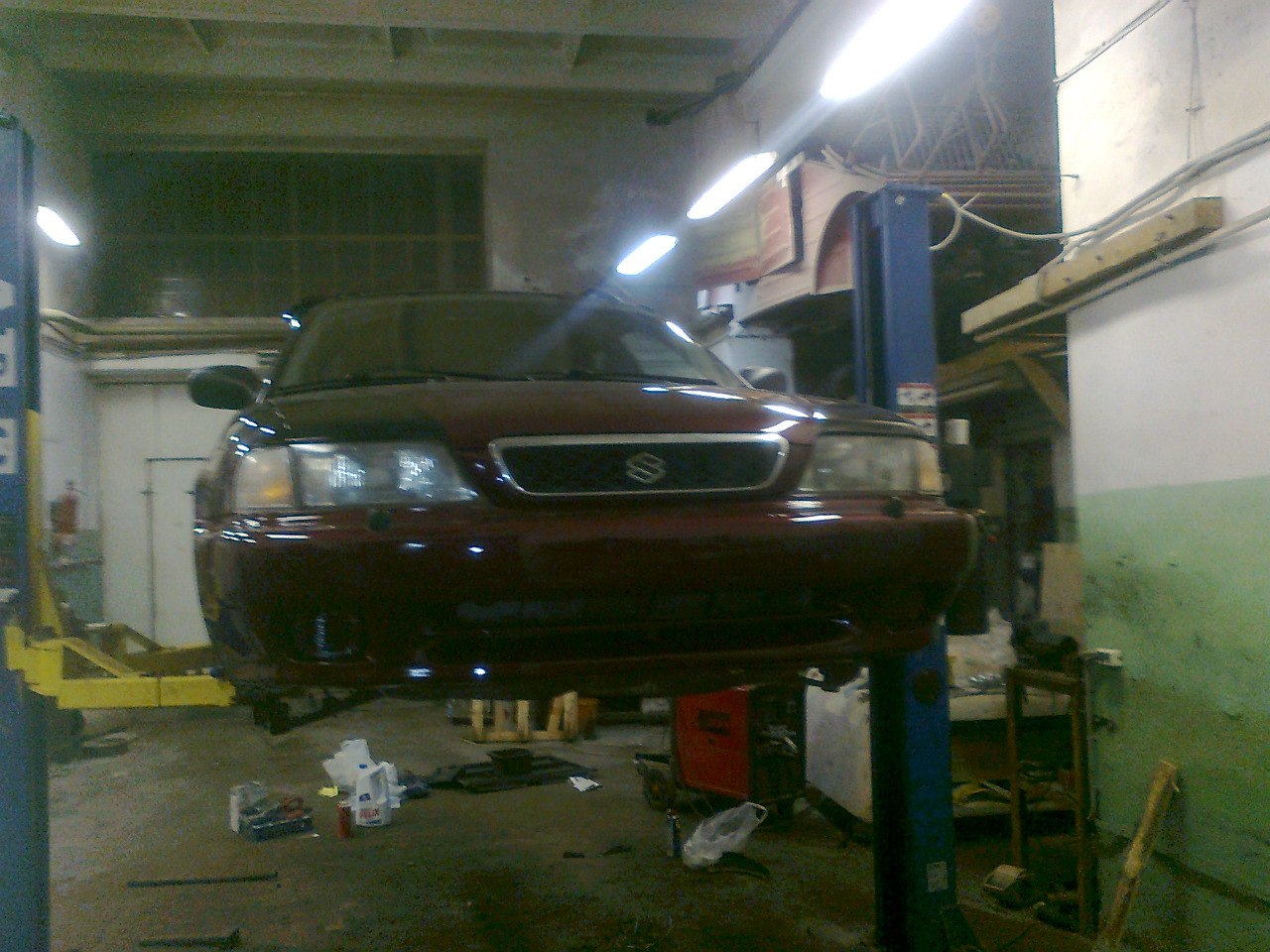

При уличном свете смотрится лучше, но сфоткать чистую днём уже не удалось, как помою, сразу зафоткаю =))


  • Нравится
Реакции: 3 человек

amigos

Эксперт
28 Июль 2008
3,094
561
113
45
Дубна Московская область
Езжу на ...
Suzuki Baleno Wagon 1,6 4WD 2001 SY416-5 (Blue Metallic), Isuzu Amigo '93 4ze1
Здорово
"Даёшь фотку при чистом небе!!!"

Если не секрет по чем данные работы обошлись???
И при покраске кузова, кузовное (глухое возле багажника) стекло снимали или нет ???


Lex626

Бывает здесь
22 Ноябрь 2010
71
7
0
Питер
Езжу на ...
Suzuki Baleno 1.6 16v 2wd 98г
Вырезали только лобовое и стекло хлопушки. Задние боковые не трогали, в непосредственной близости от них не было проблемных мест, поэтому смысла так усложнять ремонт не было.
Я этому сервису продаю запчасти и очень давно с ними знаком. Имел место небольшой взаимозачет и бОльшую часть арматурных работ делал я сам. В итоге стоимость получилась около 70-ти вместе с матерьялами, но, в общем, почти половина суммы это работа по рехтовке железа, почти все элементы, 2 из которых были практически безнадёжны. Внешняя панель задней левой двери была всажена по всей плоскости так, что в серединине она пракически обняла брус безопасности, долго тянули и не обошлось без жидкой шпатлёвки, в общем попотели ребята, делали больше месяца


SolDat79

Осваивающийся
7 Ноябрь 2009
19
0
0
44
минск
Езжу на ...
СУзуки Балено 1997
Доброго времени суток. Есть пару вопросов, после разборки "торпеды" для снятия печки 1 Не понятно работает датчик топлива (конкретно показывает где-то минус 15-20 литров т.е заливаю полный бак до отсечки по датчику есть еще место для заправки) 2 Горит airbeak постоянно. Может кто то с таким сталкивался ранее?






Moshan

Наш человек
6 Июнь 2011
155
28
28
Магнитогорск
Езжу на ...
Suzuki SX4 New 2014 CVT
SUZUKI CULTUS CRESCENT WAGON GC21W G15A 2wd 1997
Бак по инструкции 51л, а когда датчик на нуле (стрелка на E), то заправляется 40л. Вот собираюсь проверить датчик, т.е при нуле проверить сколько литров бензина осталось. Слить. Можно сделать диагностику airbeaka и сквитировать ошибку, или разъем забыл како-нибудь подсоеденить. У меня то горит, то гаснет. По диагностике - ошибка подушки пассажира, которой нет у меня.


SolDat79

Осваивающийся
7 Ноябрь 2009
19
0
0
44
минск
Езжу на ...
СУзуки Балено 1997
В этом та вся и ситуевина езжу еще 150 км а стрелка на нуле уже давно (((


Михаил Нечаянный

Осваивающийся
13 Декабрь 2013
23
0
0
43
Езжу на ...
SUZUKI LIANA
Ответ: Фото отчет

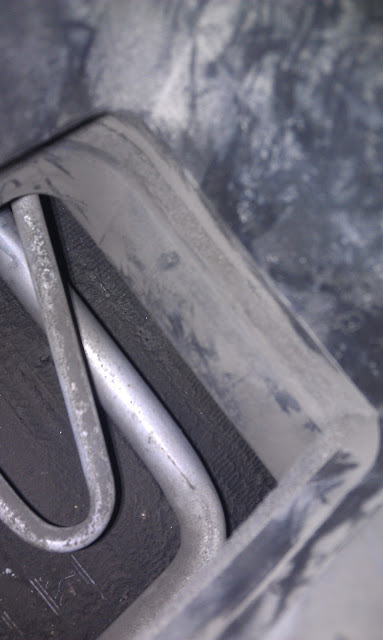

Итак, коллеги, почистил я сегодня испаритель кондиционера без снятия торпедо.
Для этого купил ЛАВР очиститель двигателя.
Порядок действий:
1. Снимаем моторчик печки 3 болта крестовых
2. Снимаем бардачек 2 болта крестовых
3. снимаем мозг.
4. снимаем планку которая держит мозг и еще одну которая держит бардачек.
5. откручиваем 3 болта которые крепят корпус забора воздуха. (это нужно для большего доступа к испарителю
6. начинаем вынимать. Вынимать очень геморно но удалось, появляется доступ к испарителю. (минут 30 вынимал)
7. Заливаем его лавром очень обильно и курим минут 15.
8. Далее поливаем водой из распрыскивателя.
9. Сжатым воздухом продуваем
10 шаги 7-9 повторять пока не видно будет соты радиатора хорошо а также отверстия в сотах.
11. Собираем в обратном порядке, когда корпус забора воздуха будете запихивать назад аккуратнее переключатель забортный/салонный забор воздуха упирается есть вероятность сломать

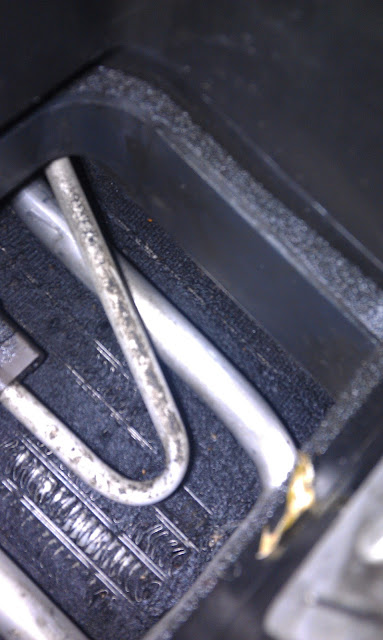

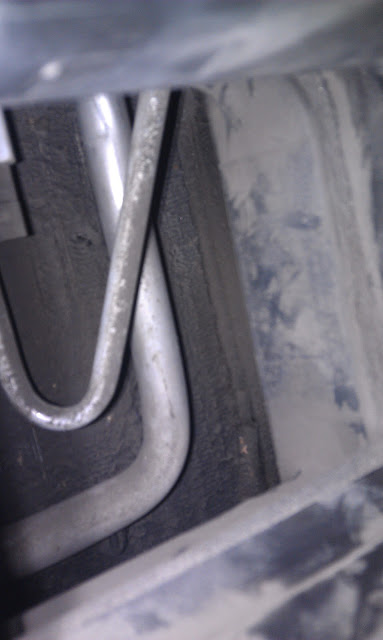

11. Ну и немного фото и видео.

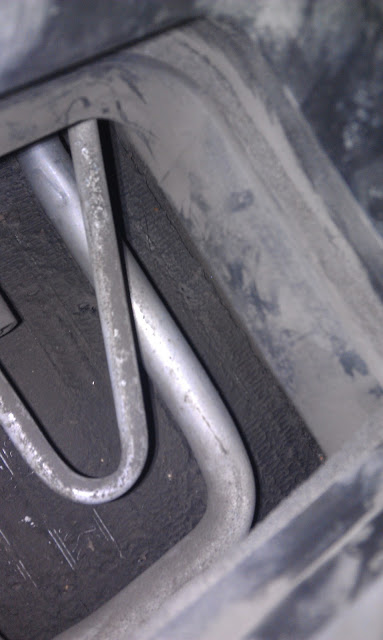

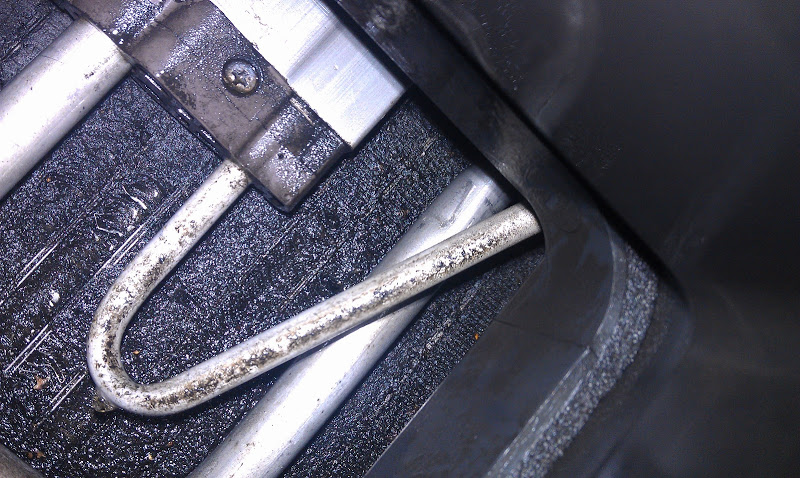

залитый ЛАВРом

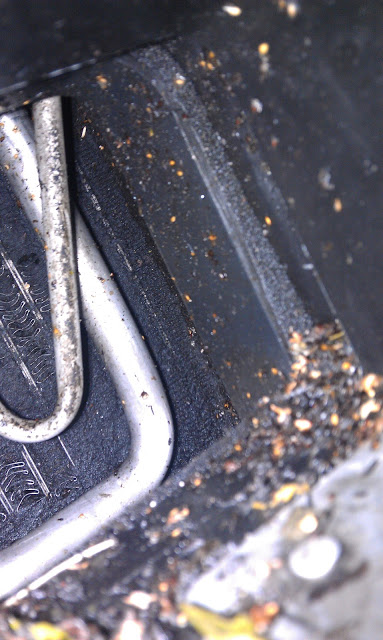

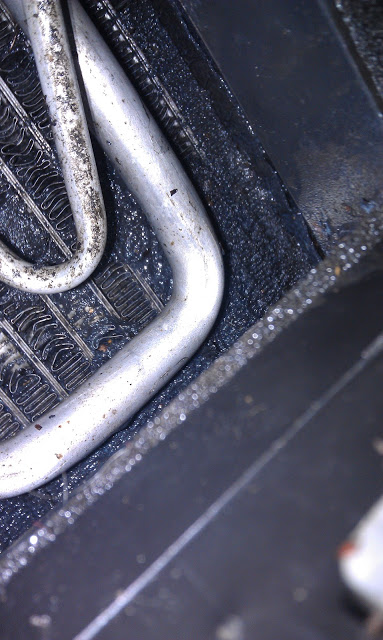

говны во время продувки

также пришлось очень много выгребать руками т.к. стекает вся дрянь вниз.


Спасибо за информирование , тк очень долго искал именно эту инструкцию. Но по ссылке на фото-видео отчёт не переходит у меня , а вернее там пусто ... Очень нужна эта иеформация пошагово и с конкретными названиями аэрозолей . Если поможете буду признателен !


Bugrov Roman

Местный
3 Сентябрь 2009
295
35
0
МО. г.Раменское
Езжу на ...
Модель [G11] IMPREZA
Дата выпуска 10/2000
ДВИГАТЕЛЬ [205] 2000CC DOHC TURBO
ИСПОЛНЕНИЕ [LH] LHD
КОМПЛЕКТАЦИЯ [WRX] WRX
КУЗОВ [S] SEDAN
ПОДВЕСКА [N/S] NORMAL SUSPENSION
ПРИВОД [4W] FULLTIME 4WD
ТРАНСМИССИЯ [5MT] 5SP MANUAL TRANSMISSION
отправил ссылку на альбом с баленой в личку, там все фотки что делалось с машиной.
Попробую в этой теме еще отредактировать ссылку, что то не нашел кнопку
на свякий выложу тут
https://picasaweb.google.com/118301...&authkey=Gv1sRgCKrB5-mrpJmqDg&feat=directlink
это все что я делал с машиной и успевал при этом фоткать



CULTUS RND

Редкий гость
3 Февраль 2015
8
1
0
Езжу на ...
CULTUS 1996, 3DR, 1,3 16клап, двиг. G13B, кузов GA11S, прав. руль,
ЦВЕТ БРЫЗГОВИКОВ-не все...))))
Добрый день.

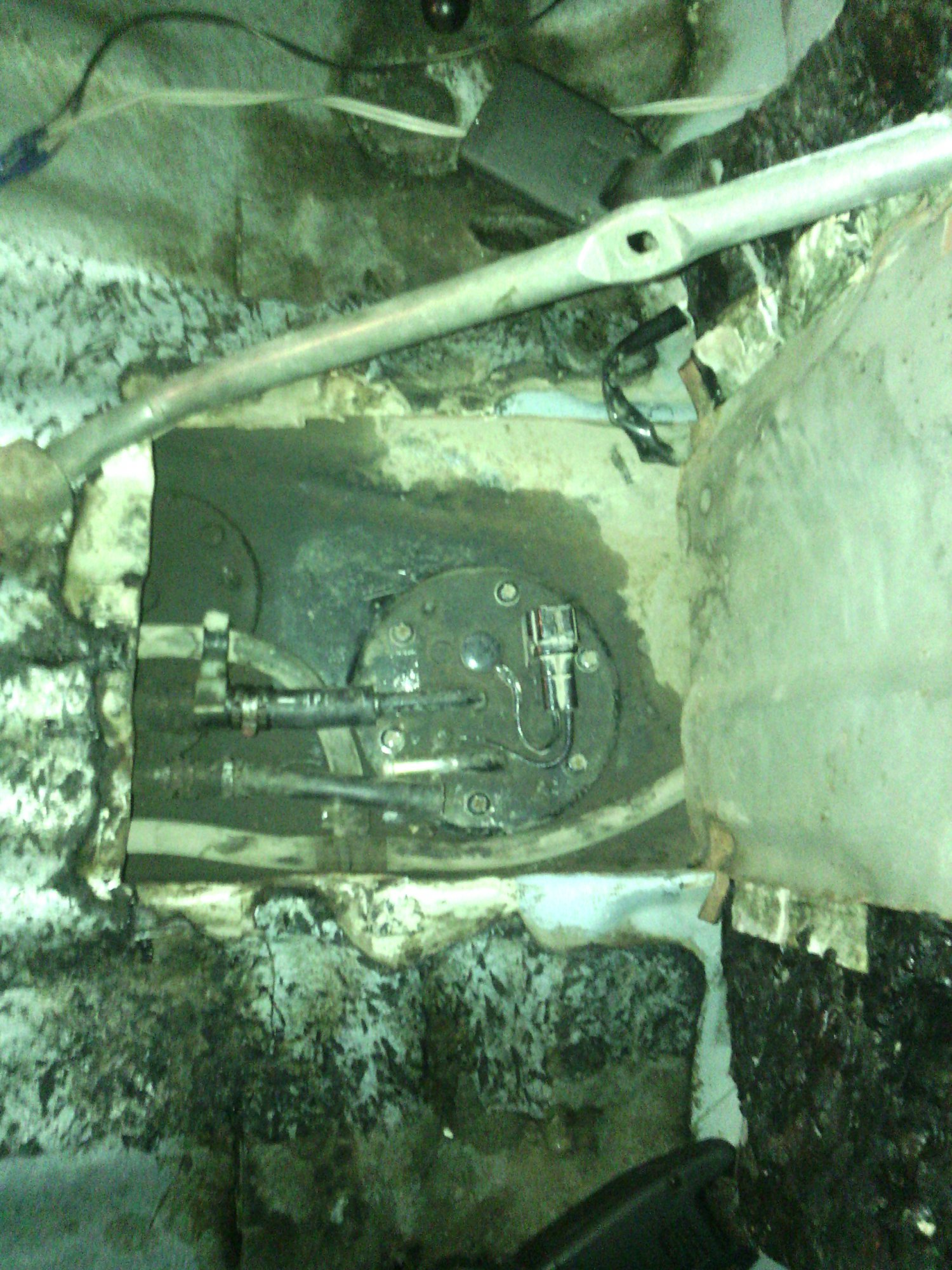

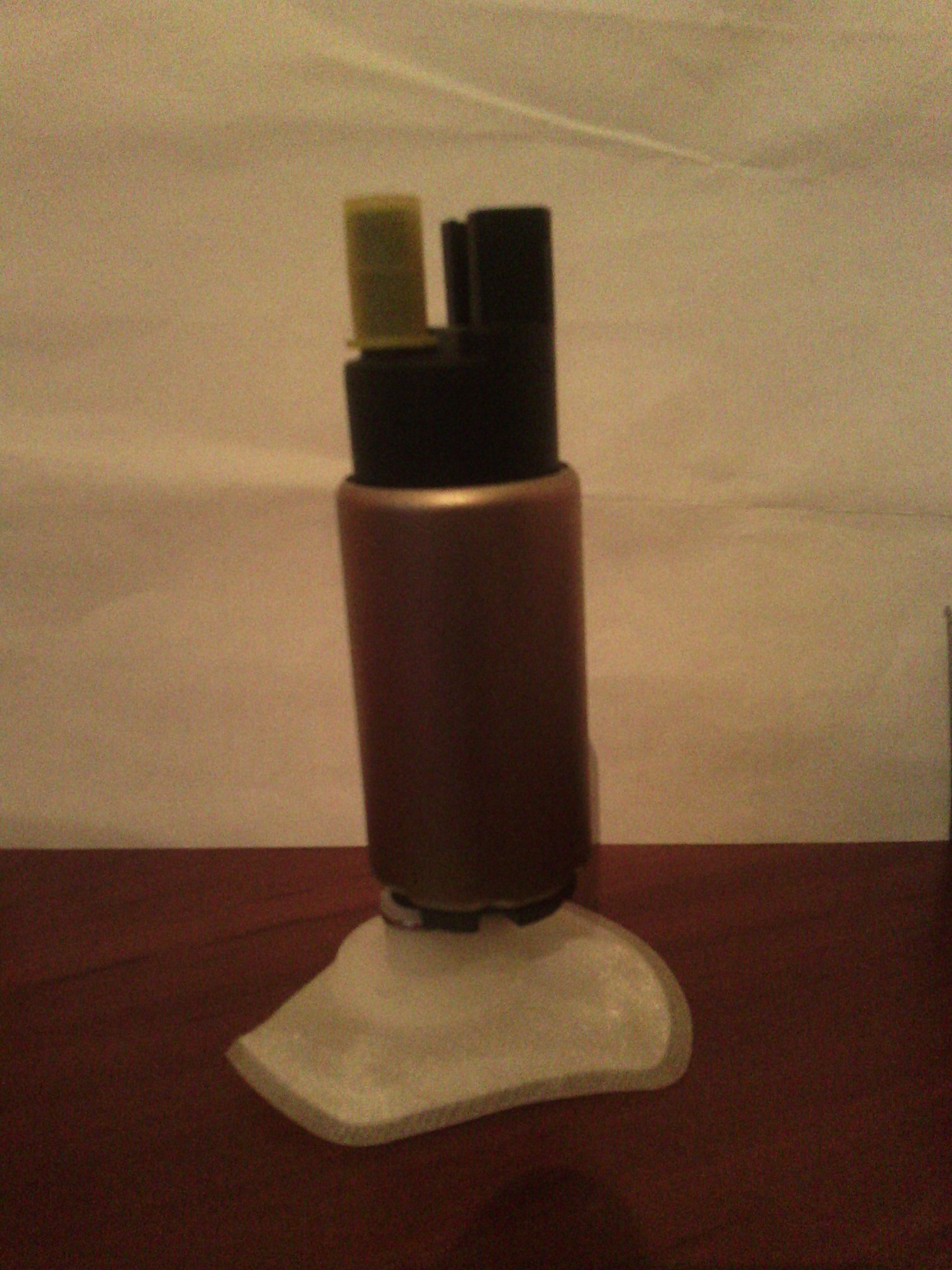

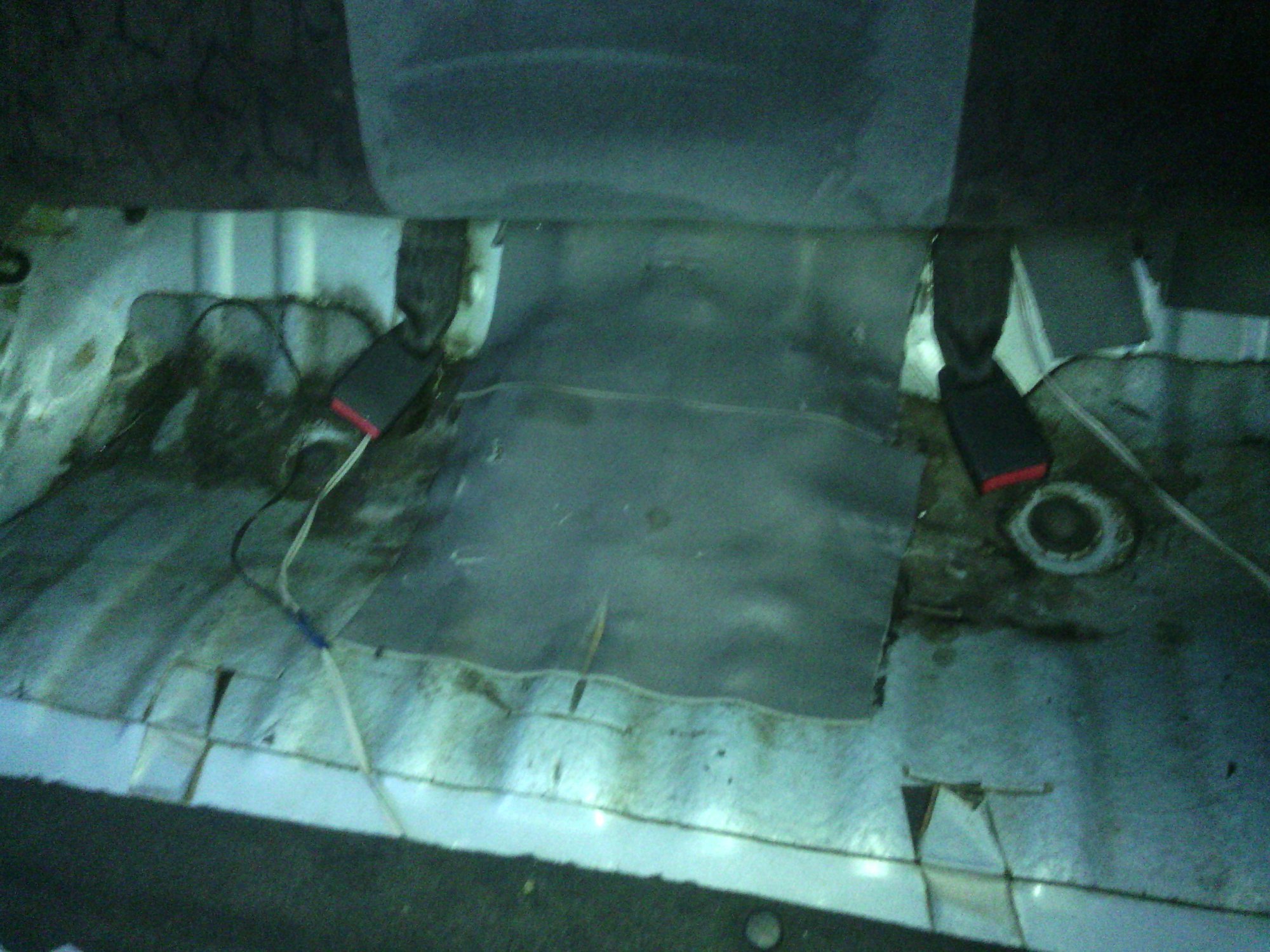

Сегодня менял сеточку-фильтр в бензобаке. Купил по случаю вместе бензонасосом. Кто не знает подходит от вазовской десятки(Везде доступно) цена около 1000руб. + сеточка всего 60руб.!!! Сеточки бывают двух видов круглой формы и не круглой нам нужна вторая(от 16 клапанной десятки). Для замены бензонасоса и данного фильтра грубой отчистки топлива необходимо снимать бак! Но мне этого делать не пришлось ,т.к. старый хозяин авто постарался и прорезал болгаркой люк под задним сиденьем . Мне осталось всего лишь снять сидушку и открыть чудо-лючок . Не забываем о мерах безопасности: приготовить огнетушитель!!! НЕ ДАЙ БОГ!
IMG_20150216_172744.jpg IMG_20150216_172836.jpg IMG_20150216_172945.jpg IMG_20150216_174727.jpg IMG_20150216_175508.jpg IMG_20150216_175623.jpg

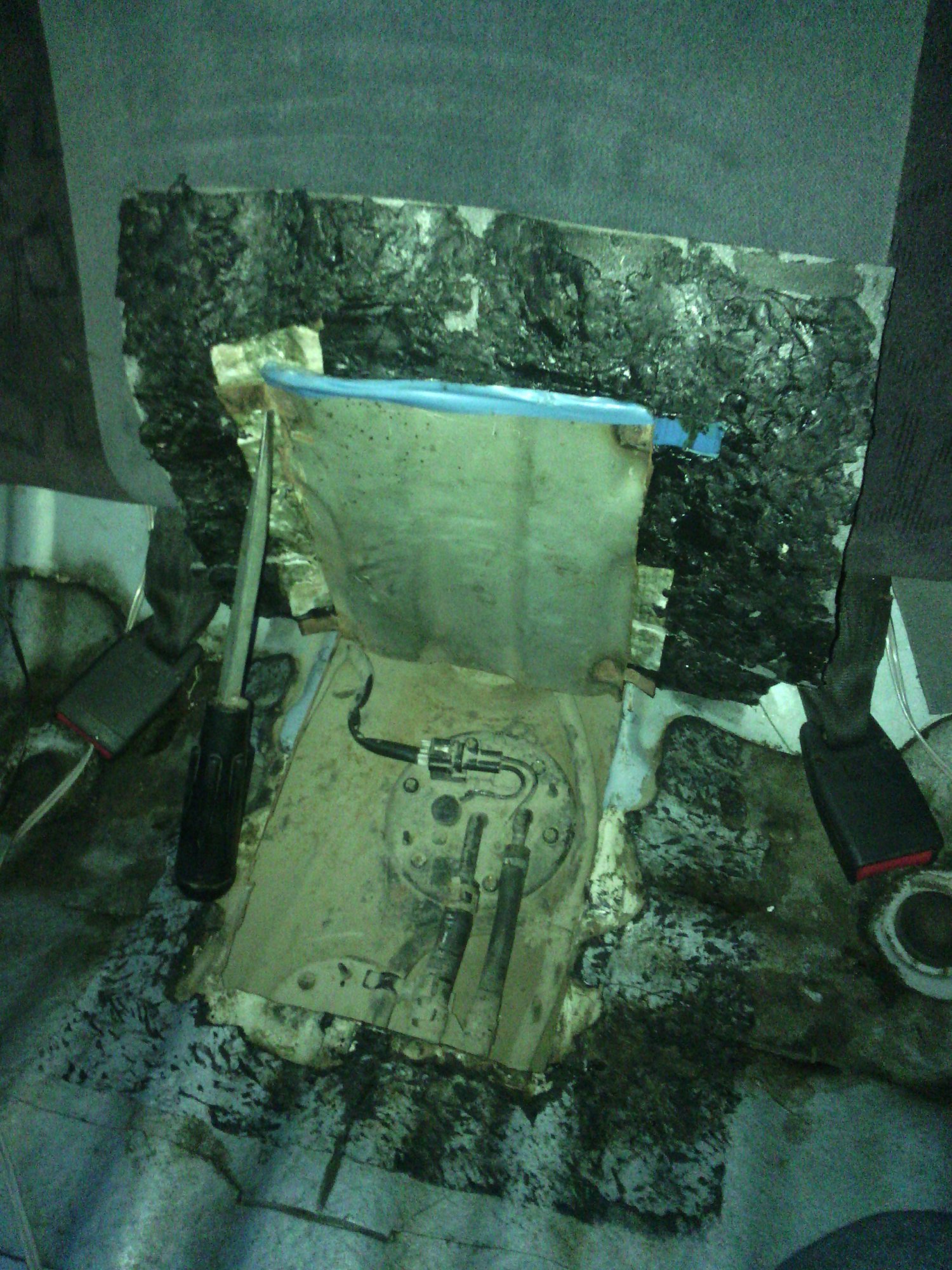

0. Отсоединяем клемы от аккумулятора и питание бензонасоса (штекер на фото).
1. Снимаем хомуты со шлангов и отсоединяем тонкий шланг.(посатижи)
2. Откручиваем 6 болтиков крышки бензонасоса. (фигурная отвёртка)
3. Отсоединяем шланг который потолще (внимание !!! прыснет бензином не знаю как убрать давление системы) вытер всё тряпкой .

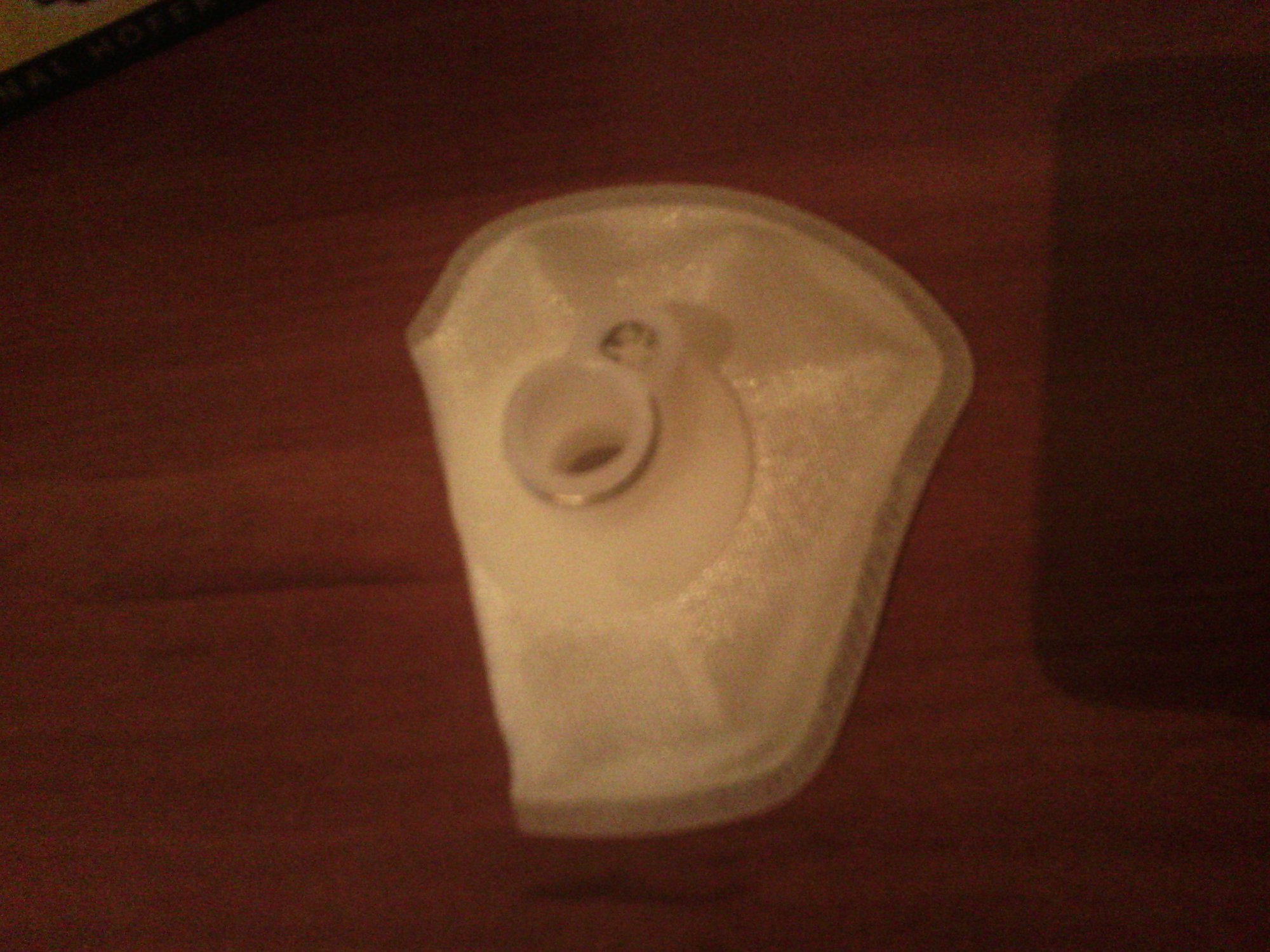

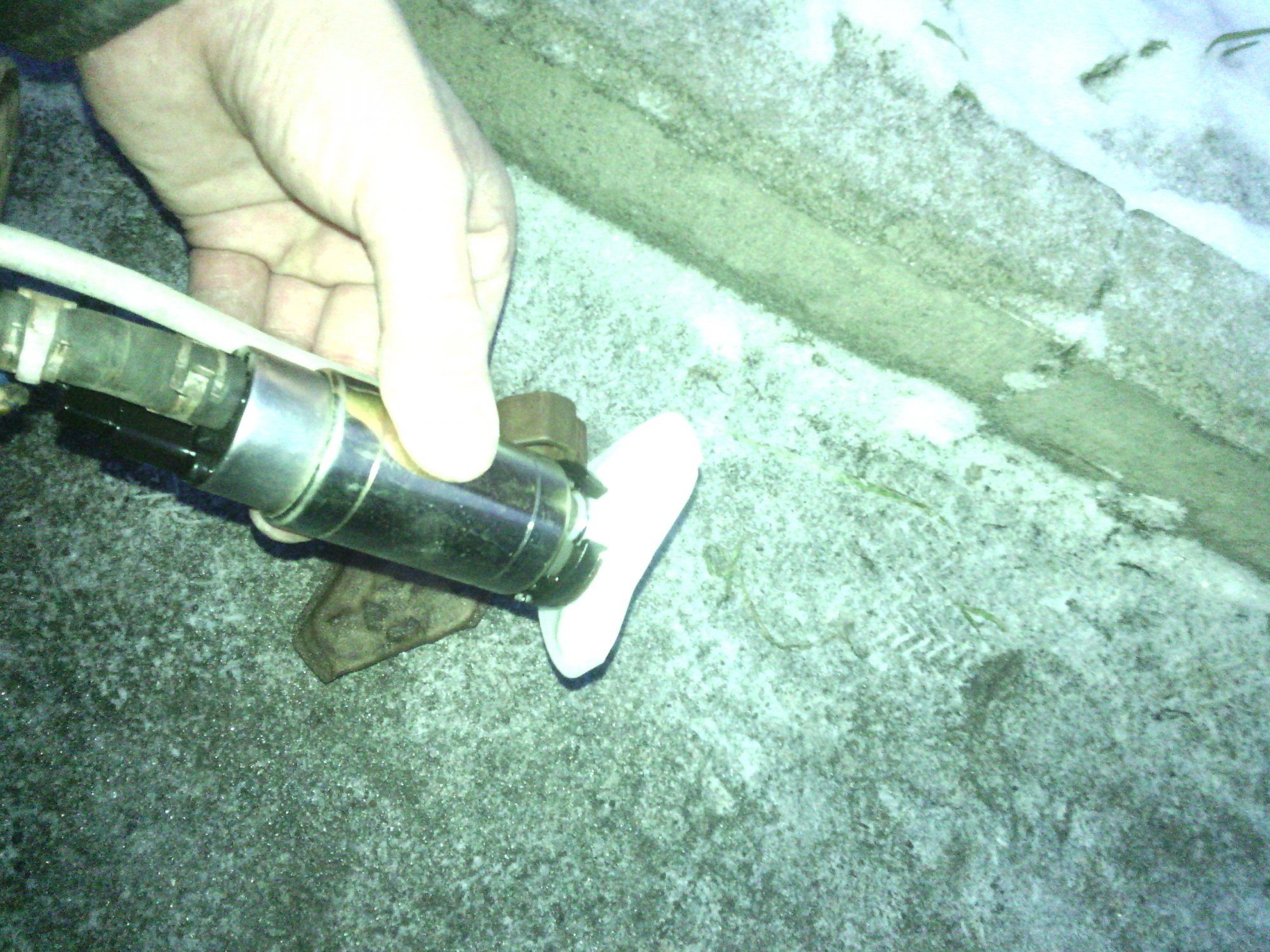

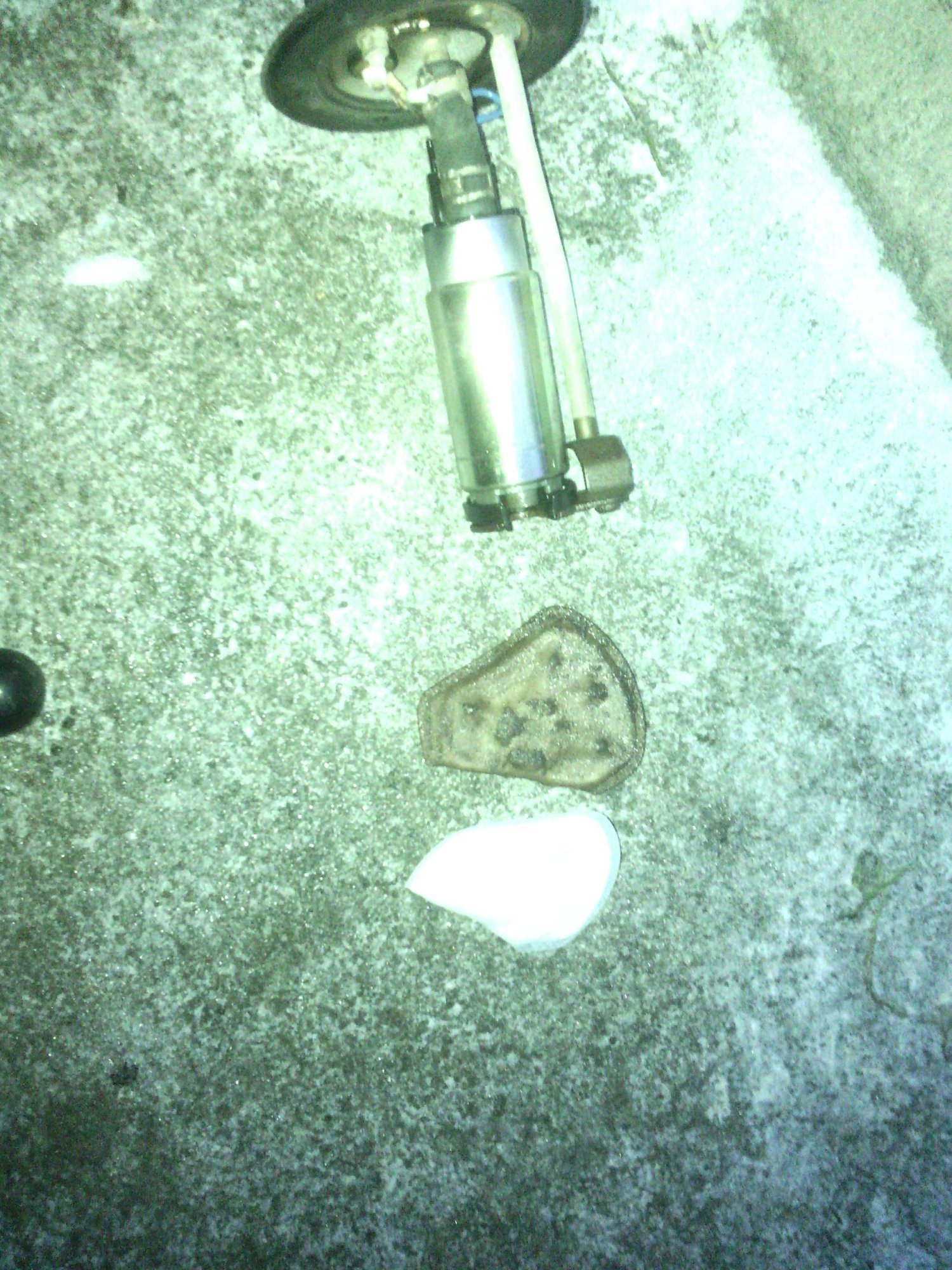

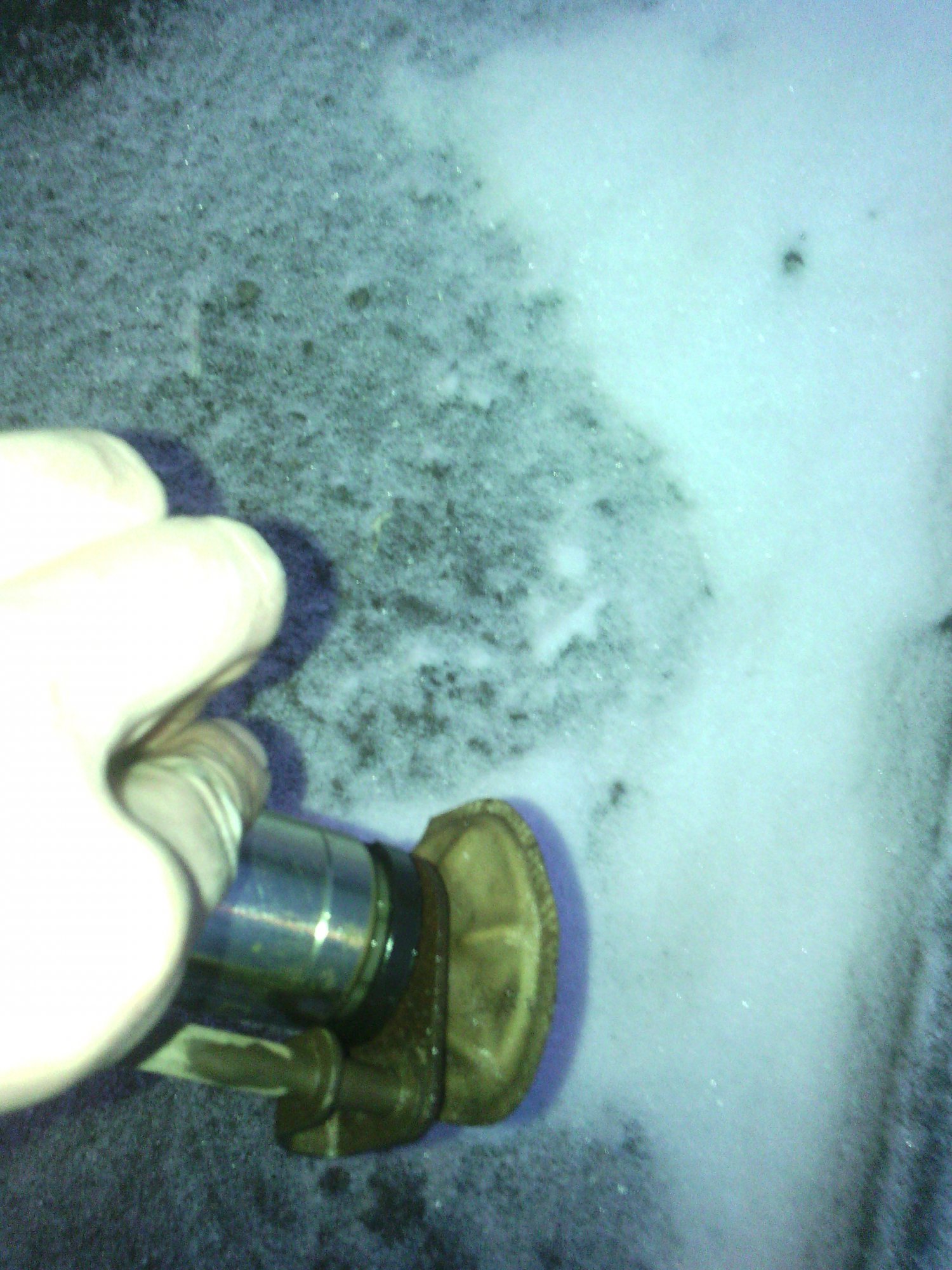

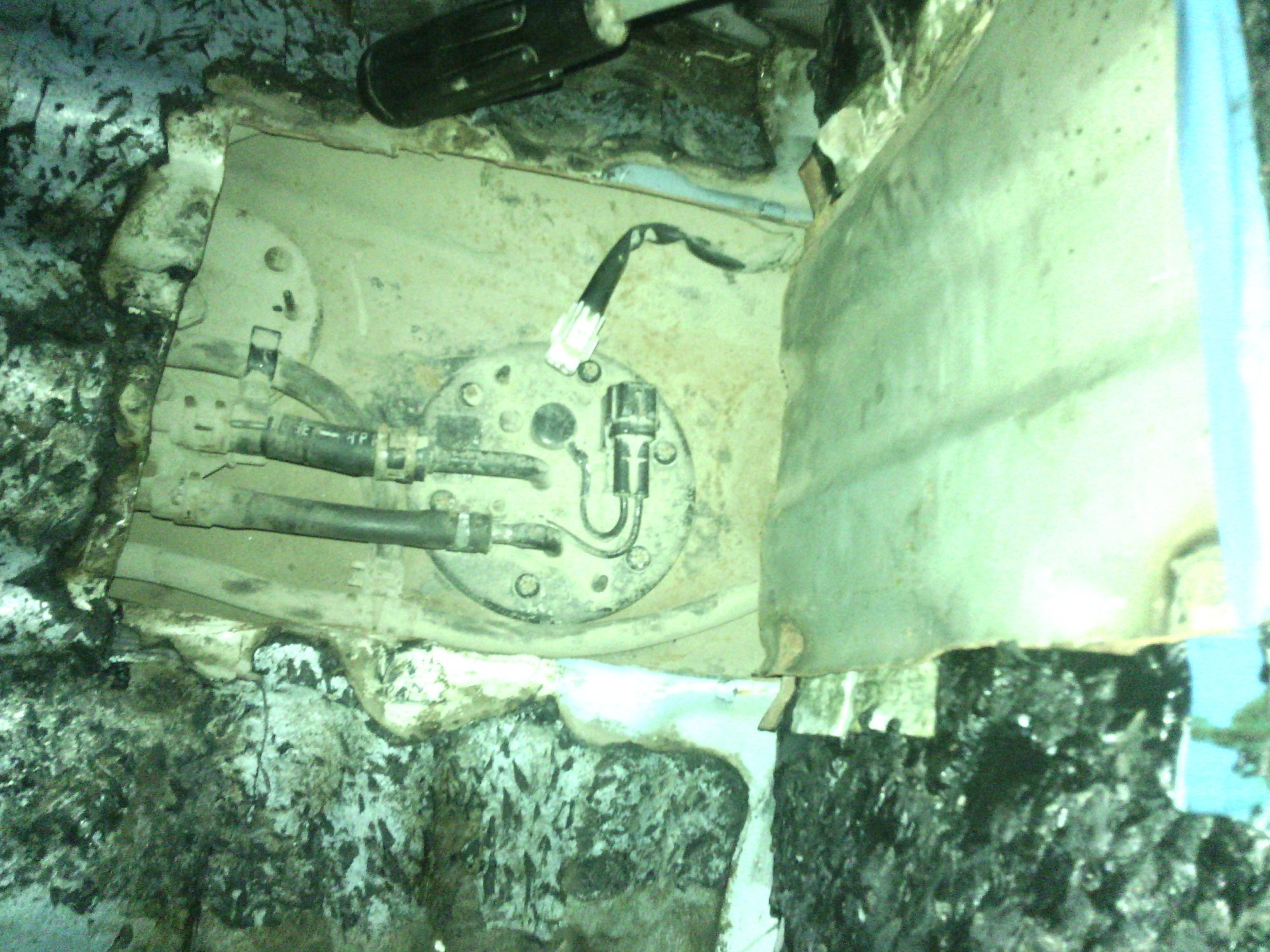

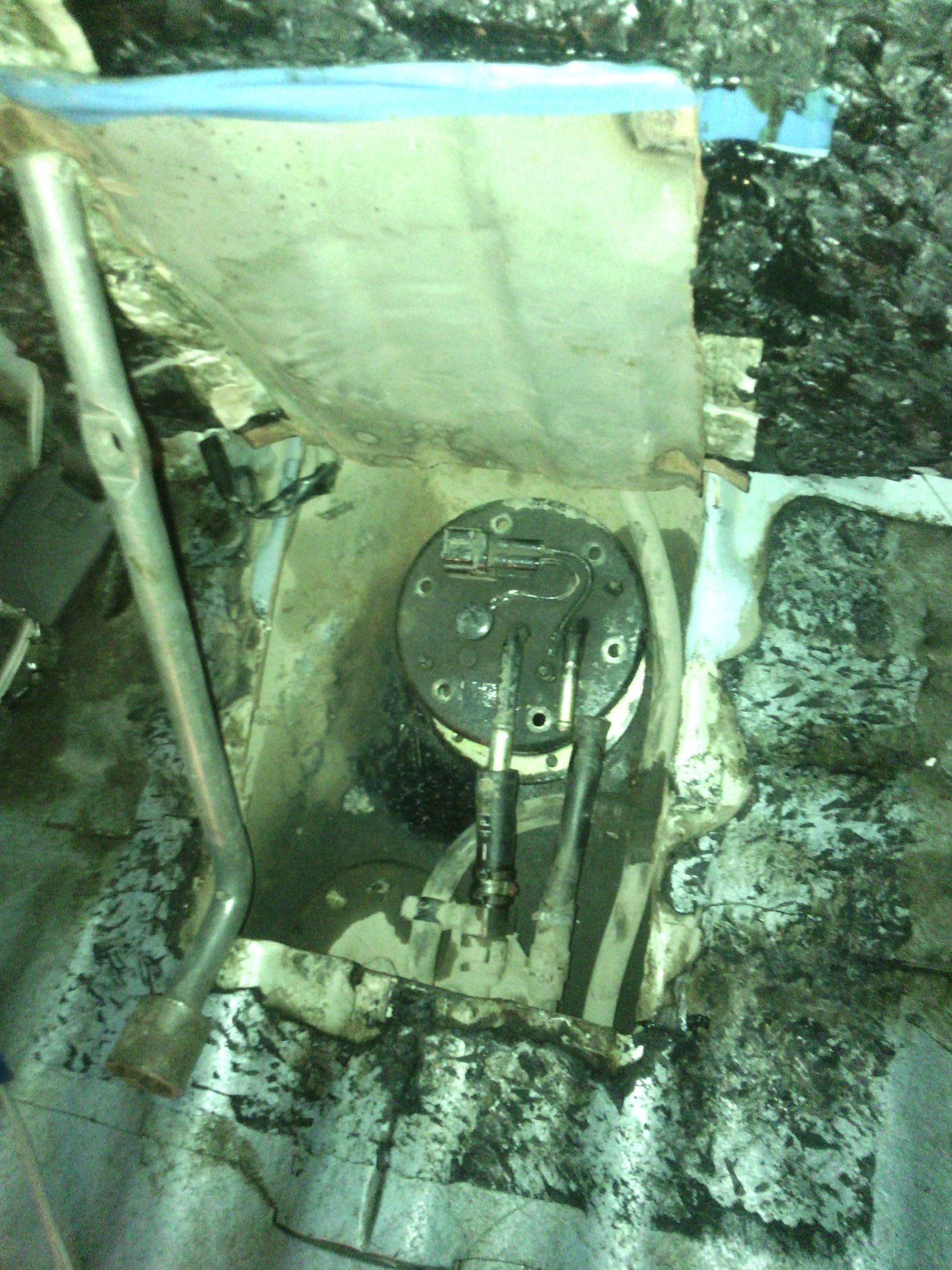

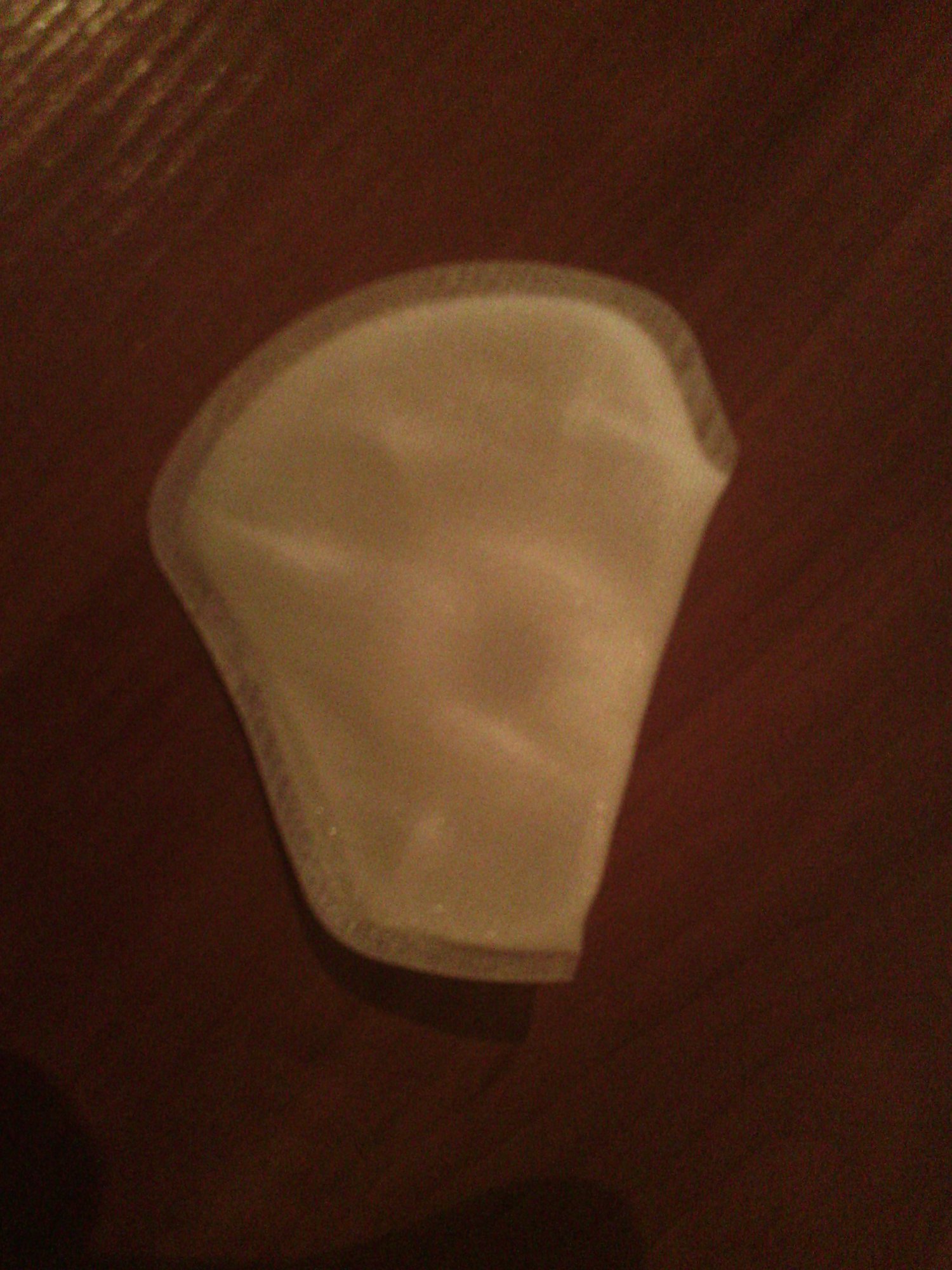

4. Аккуратно вынимаем бензонасос вот он с очень грязной сеточкой . Сеточка никак не прикручена, что бы её снять поддел плоской отвёрткой и поставил на тоже место
новую.
IMG_20150216_180319.jpg IMG_20150216_180739.jpg IMG_20150216_180747.jpg IMG_20150216_180842.jpg IMG_20150216_173244.jpg IMG_20150216_181001.jpg
Бензонасос решил пока не менять покатаюсь посмотрю может вылечу тупизну при резком нажатии на газ! И сдам его обратно в магазин. Экономика должна быть экономной. ))
5. Ставим бензонасос обратно в бак.
6. Надеваем шланг потолще.
7. Наживляем все 6 болтиков, затягиваем.


8. Ставим на место второй шланг и не забываем про хомуты и одеваем штекер питания бензонасоса на место !!! Далее подсоединил клеммы аккумулятора. Пробуем как качает насос . Завёл двиг-ль, погазовал , СМОТРИМ НАЛИЧИЕ УТЕЧКИ!!! Всё сухо!! ЕДЕМ …

Спасибо за внимание может кому и пригодится…

Последнее редактирование модератором:

Чaкист

Местный
14 Январь 2016
349
6
0
40
Окраина ХМАО
Езжу на ...
SUZUKI CULTUS WAGON GC21W. 1 ВД. МКПП.

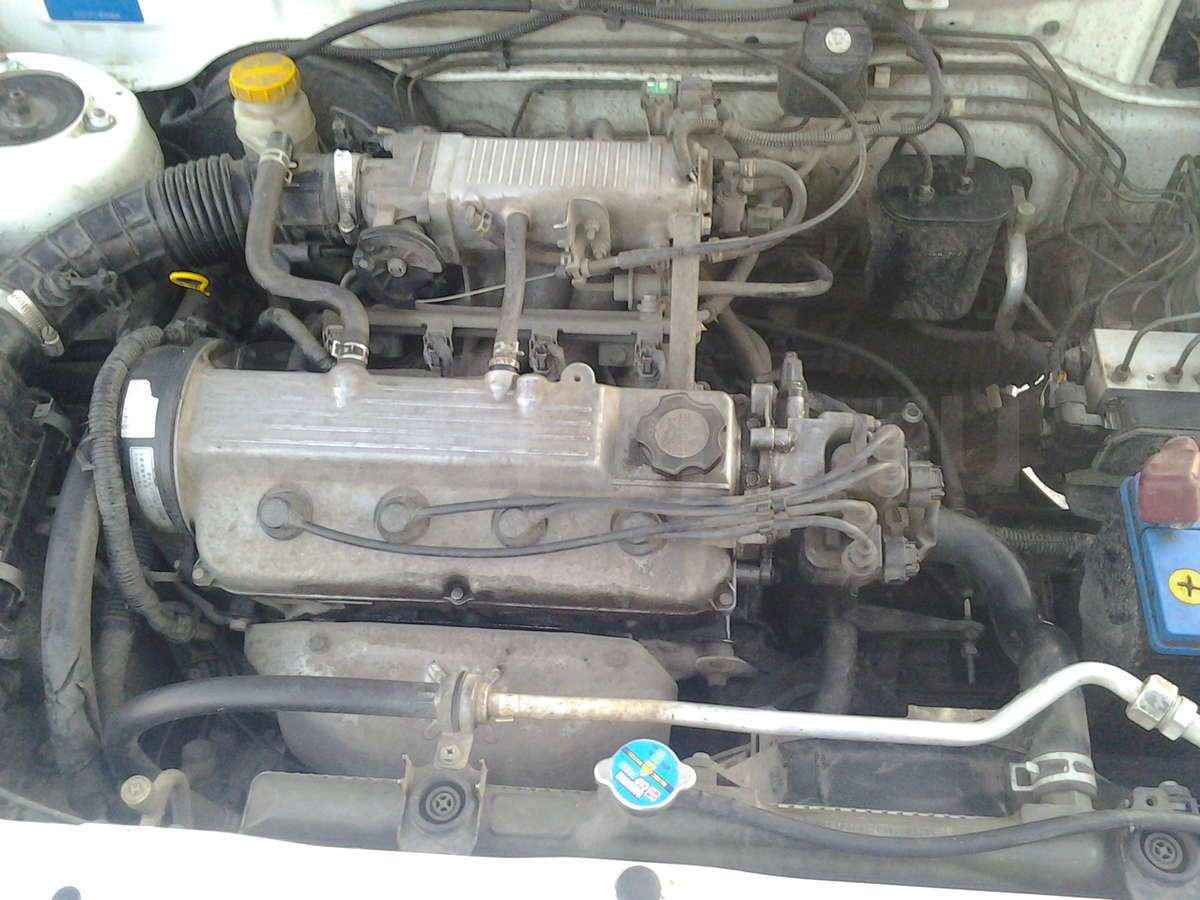

всем привет :) я новичек и у меня тоже печка не греет блин:([DOUBLEPOST=1452794960,1452793310][/DOUBLEPOST]кстати у меня мотор G15A а стоят вместо трамблера катушки,не знаете почему?


Вложения

Alexpe1

Опытный сузуковод
5 Июль 2007
963
40
28
45
Ижевск
Езжу на ...
Suzuki Cultus Wagon 1998, G15, резина лето была 205\50 r15( c японии), 195\55 r15 - сейчас 195\60 r15, зима 185\70 r14, задние пружины suplex 12043, заменены на 54630-25050 HYUNDAI/KIA. Мечта Toyota Estima Gibrid, или подобный минивен
Комплектация моторов зависит от года выпуска


aleksandr60

Наш человек
18 Октябрь 2012
209
9
18
Алтай Рубцовск
Езжу на ...
култус вагон 1996 декабрь,правый руль,4вд,G16a,GD31w
Чaкист сказал(а): ↑
скажи для чего
глянуть на болты-экцентрики,для регулировки развала.

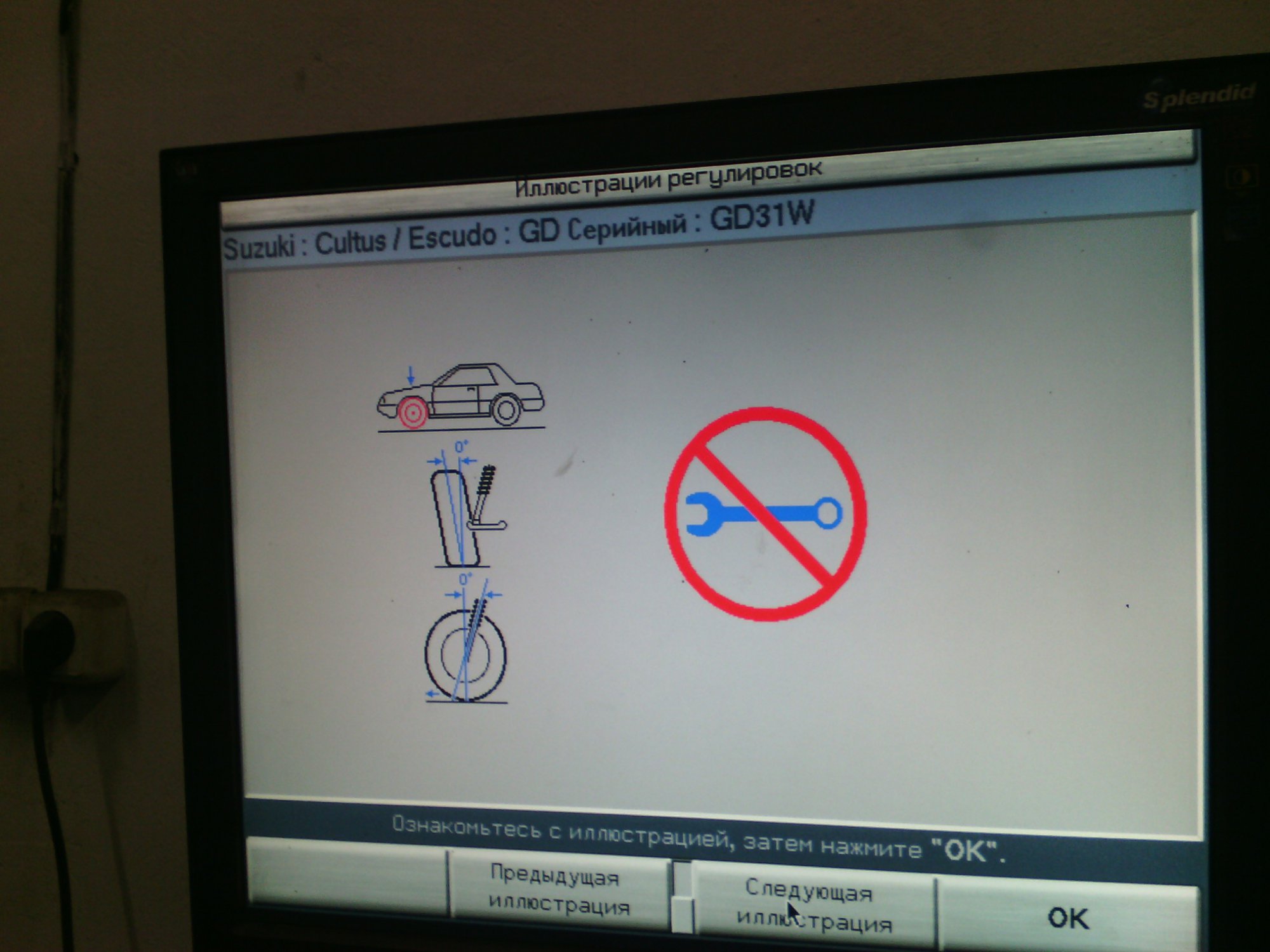

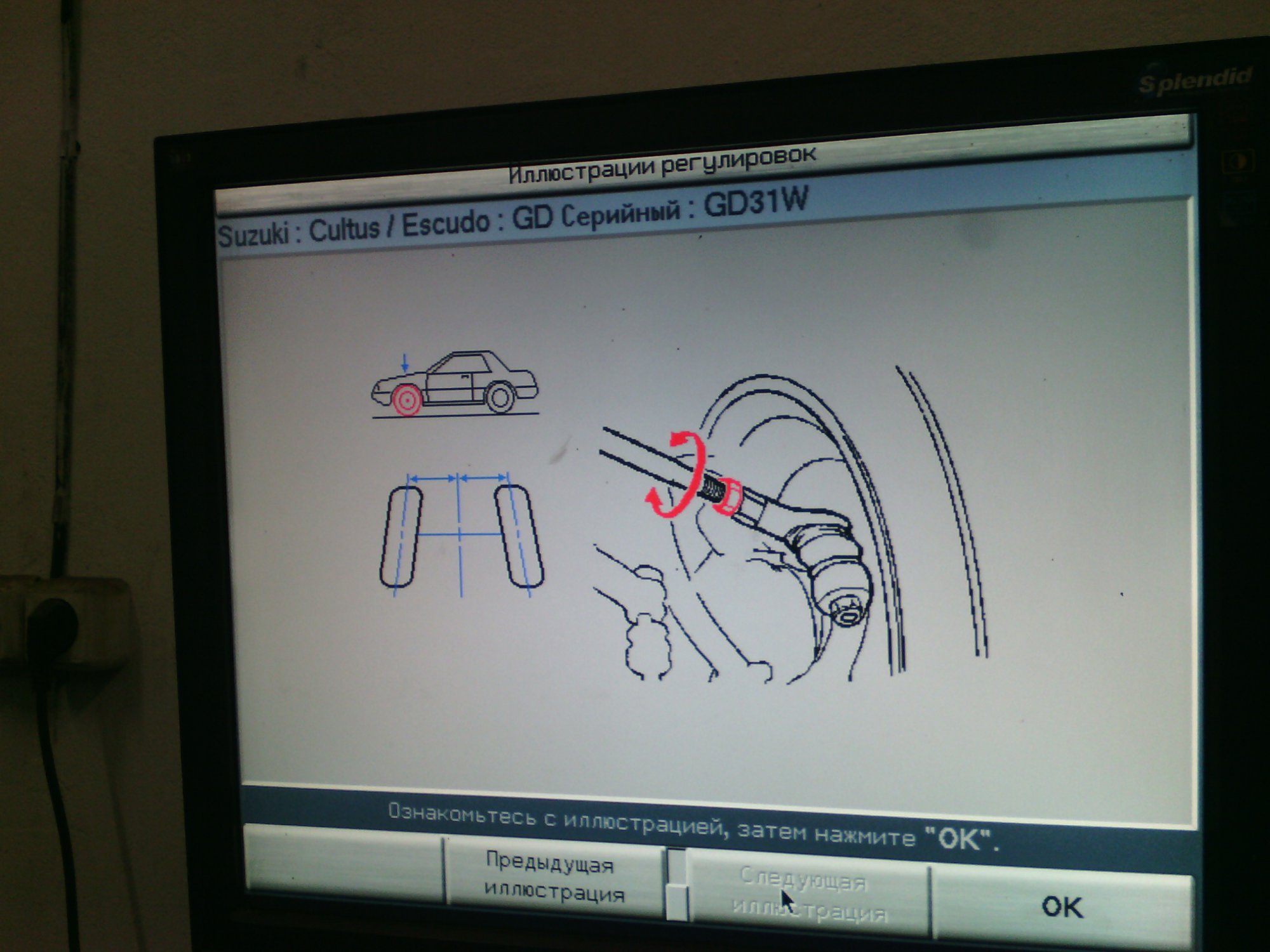

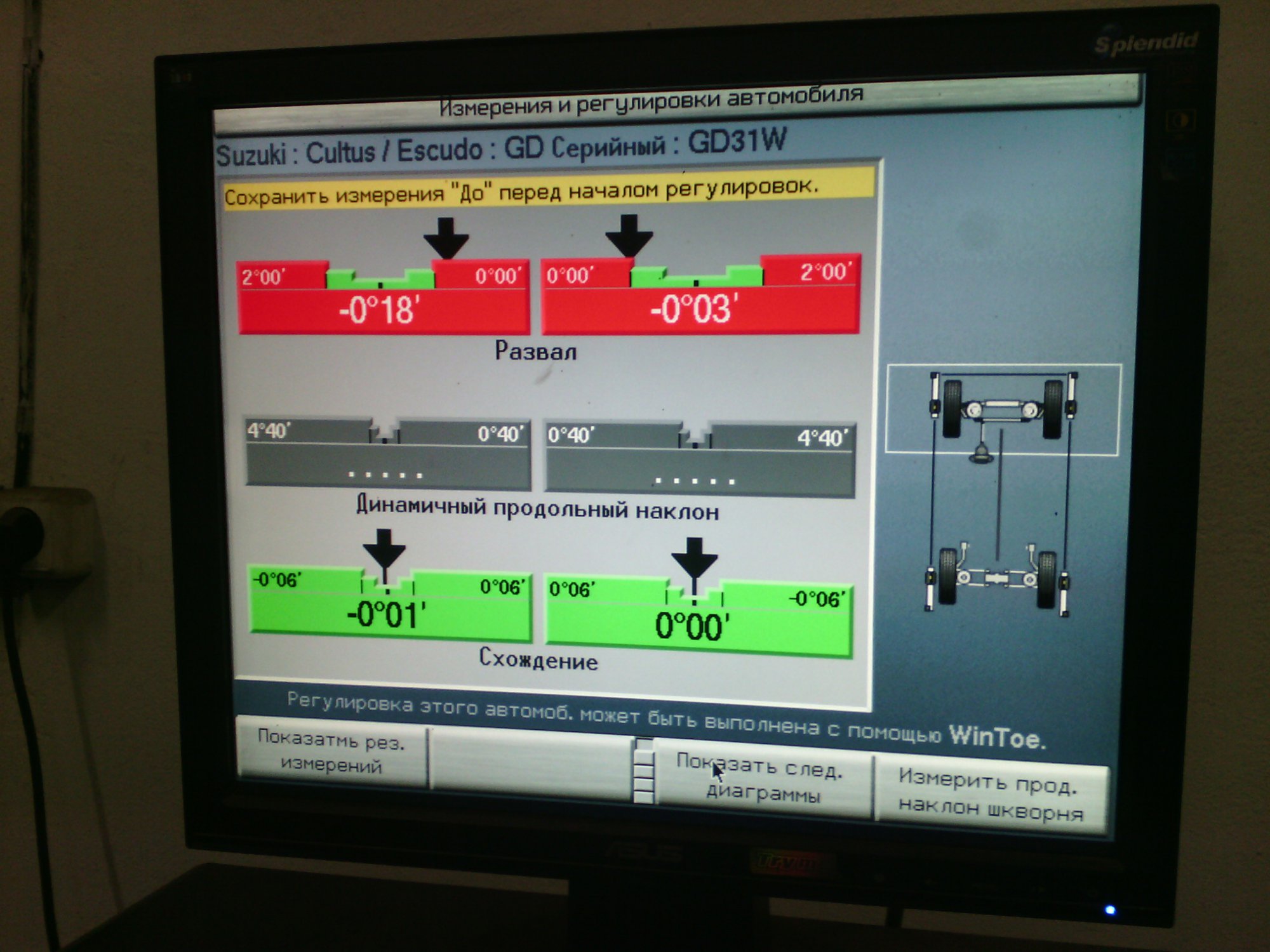

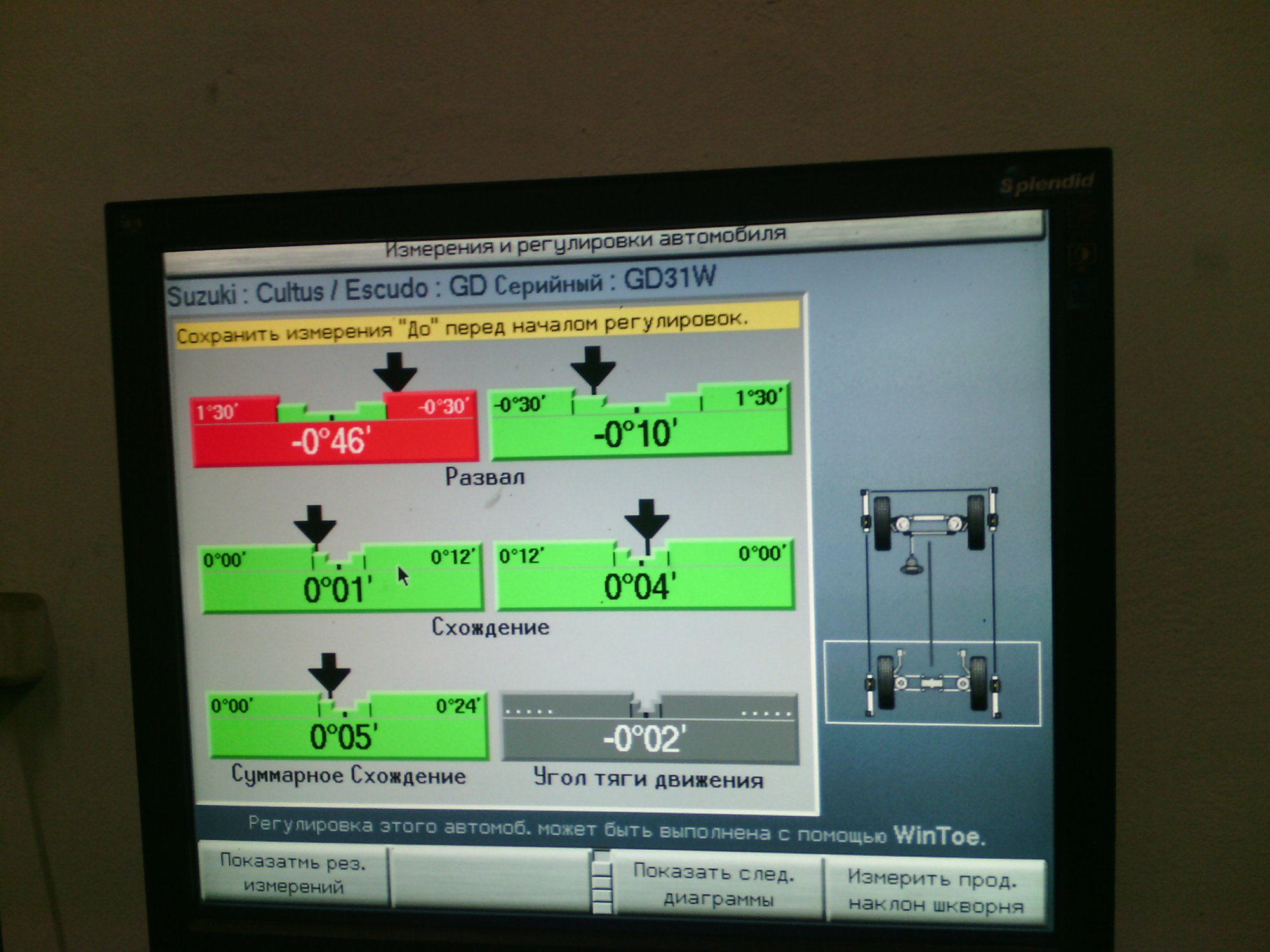

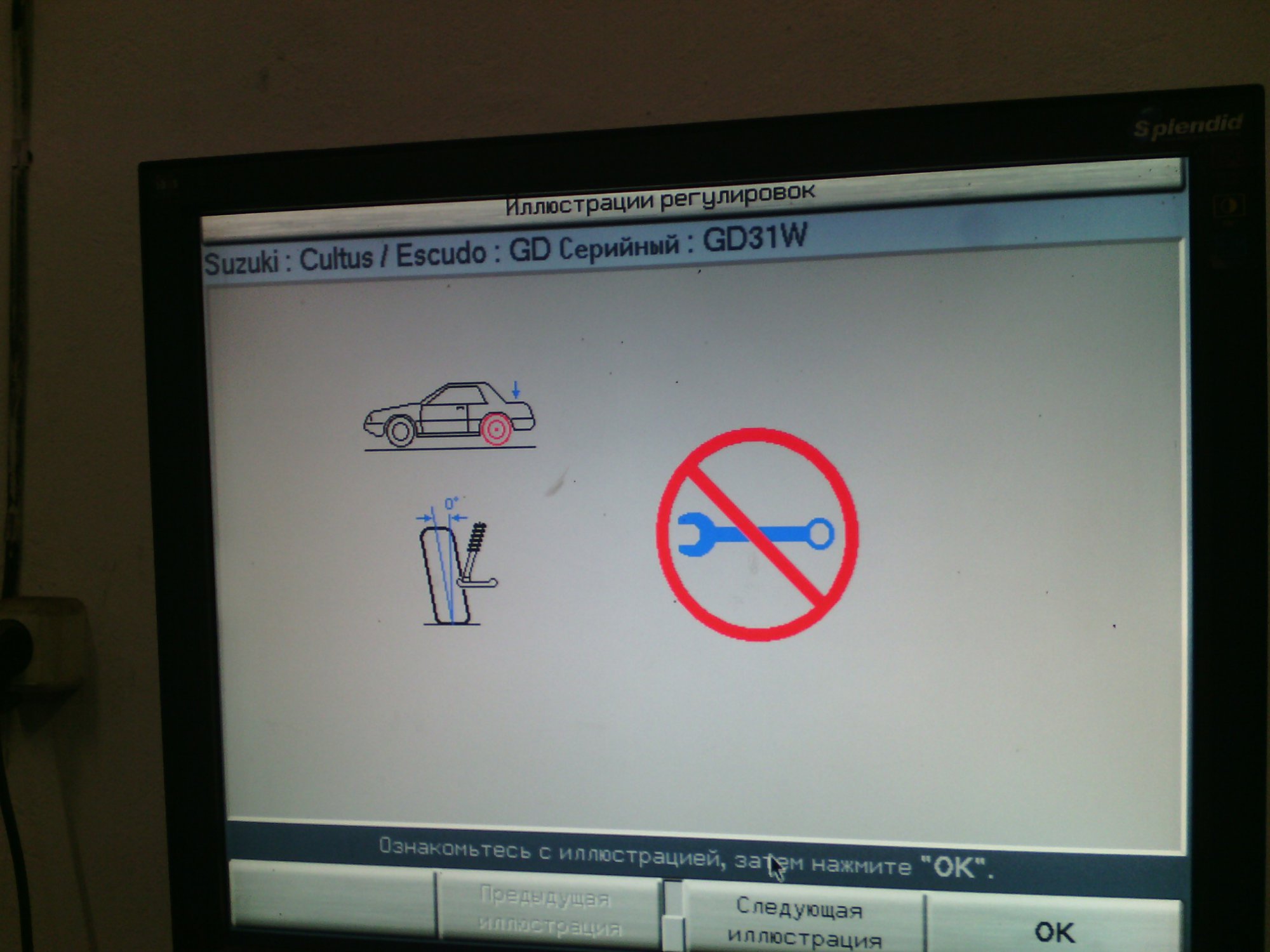

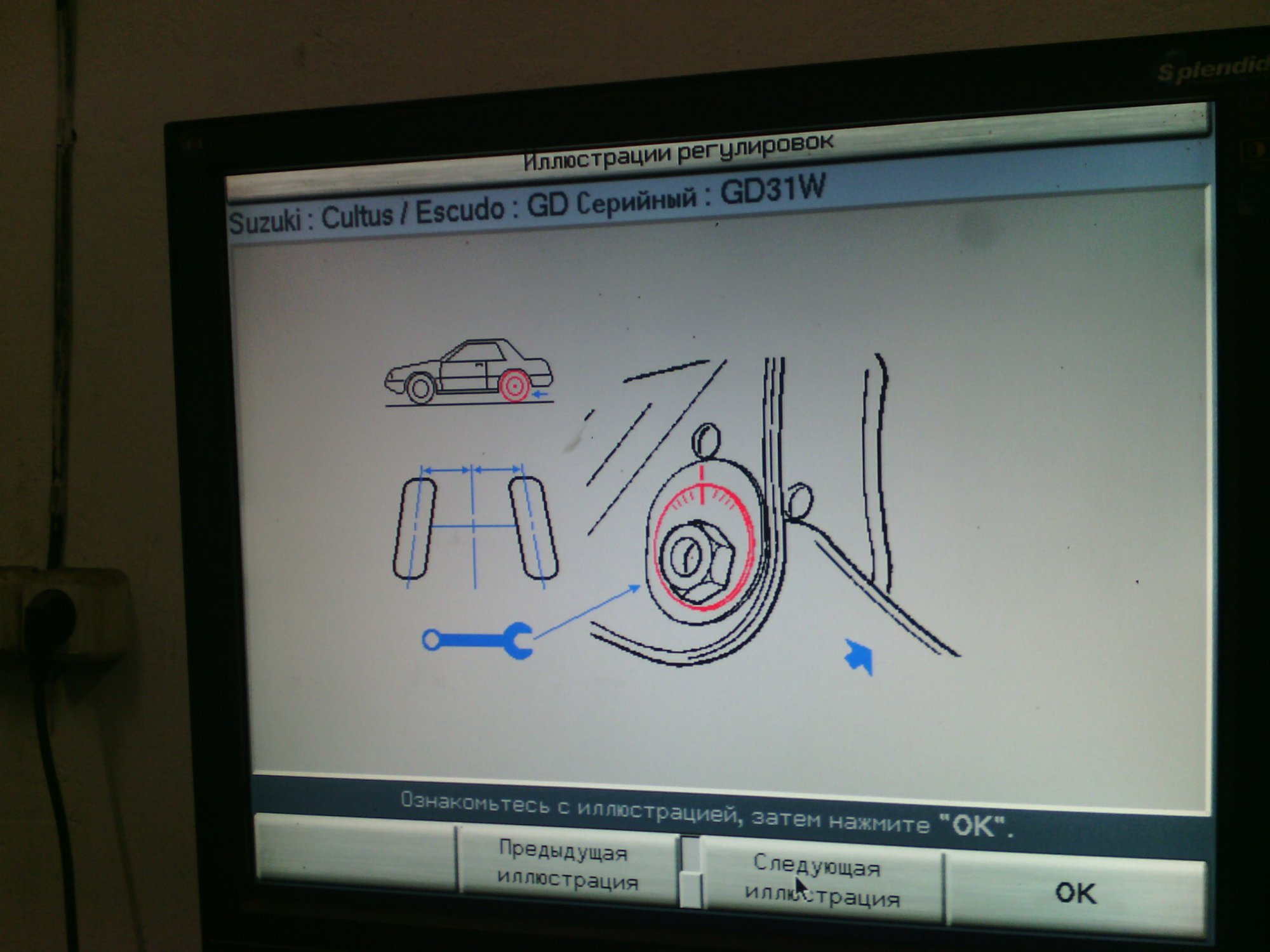

загнал сегодня на развал-схождение.на наше авто програмка есть на сто,как я и предполагал развал у култуса не регулируется,вот и нет экцентриков на стойках,только схождение,фотки с эстошного прибора,по этому и в эту тему[DOUBLEPOST=1459780005,1459779887][/DOUBLEPOST


Вложения
