Привет!
на моём авто (см. подпись), Scantronic II, видит всё кроме EPS, а всё это моторный, акп, и srs.
есть ещё сарманскан вж, но им не пробовал - нет надобности с EPS всё гуд.

Авто Suzuki Wagon R + с VINом JSAEMA81S00206620 (я так понимаю?)
небыло сделано для внутреннего рынка Японии (у них VIN-код отсутствует). Подключение таких машин к компу самостоятельно (в гаражных условиях) вполне реально, что не скажешь про подключение праворульных машинок (не считая компьютерные комплекся диагностики за несколько сот тысяч "деревянных")



[boar]

Ответ: Компьютерная диагностика Wagon

... опять курил?

Авто Suzuki Wagon R + с VINом JSAEMA81S00206620 (я так понимаю?)

не было сделано для внутреннего рынка Японии (у них VIN-код отсутствует)

для бюргеров то делали?, пока циганам завод не построили, чтобы возить ближе было..

..для внутреннего рынка понятно фрэйма хватит.

.. для правого руля карманскан рулит!



[anm37]

Ответ: Компьютерная диагностика Wagon

мне вот интересно мультитроникс работает на Вагоне или нет, информации не нашел,
у меня на колодке ОБД2 только К-линия это 7-контакт.......
подключал ради интереса русский БК с поддержкой протоколов ISO-9141 и ISO-14230....
так он не увидел .........

Вот что нашел на сайте http://avtogsm.ru/multitronics-tc-50-upl-p2703.html

роман 08.09.2011
подскажите,подойдёт ли этот бортовик на suzuki wagon r +(2000г.в.Япония)?если нет ,то посоветуйте какие БК подходят на этот автомобиль.зараннее спасибо.

для роман от AvtoGSM.ru
Нет точной информации по Вашему автомобилю. При наличии в салоне автомобиля 16-контактной диагностической колодки с контактом 7, есть вероятность работы в диагностическом режиме следующих моделей БК Multitronics: RC-700; TC 750; VC 731; VG1031UPL; VG1031GPL; TC 50UPL; TC 50GPL; RI-500; RIF-500.
Распиновка 16-ти контактной колодки диагностики OBD-2 представлена здесь:
http://www.multitronics.ru/info_obd2/
Если есть контакт "9", то высока вероятность работы перечисленных БК по оригинальному протоколу Suzuki.

Еще можно посмотреть у опелеводов http://forum.opel-club.ru/index.php?showtopic=17822&st=60
может пригодится.



[Edw_WaR]

Ответ: Компьютерная диагностика Wagon

...При наличии в салоне автомобиля 16-контактной диагностической колодки с контактом 7, есть вероятность работы в диагностическом режиме следующих моделей БК Multitronics: RC-700; TC 750; VC 731; VG1031UPL; VG1031GPL; TC 50UPL; TC 50GPL; RI-500; RIF-500. ...еще можно посмотреть у опелеводов ...

Ничего из вышеперечисленного не подойдёт для японца: горький опыт многочисленных пробывателей...



[anm37]

Ответ: Компьютерная диагностика Wagon

Ничего из вышеперечисленного не подойдёт для японца: горький опыт многочисленных пробывателей...

Даже в универсальном режиме?



[Edw_WaR]

Ответ: Компьютерная диагностика Wagon

Даже в универсальном режиме?

"Универсальный" режим - это без подключения к эбу, вроде. В чём тогда интерес? У японцев другой протокол инициализации обмена и другие пиды.



[anm37]

Ответ: Компьютерная диагностика Wagon

"Универсальный" режим - это без подключения к эбу, вроде. В чём тогда интерес? У японцев другой протокол инициализации обмена и другие пиды.

То есть если к К-линии подключить, то работать все равно не будет из-за протокола?



[anm37]

Ответ: Компьютерная диагностика Wagon

"Универсальный" режим - это без подключения к эбу.

Просто теряется ряд функций компьютера.



[Edw_WaR]

Ответ: Компьютерная диагностика Wagon

Просто теряется ряд функций компьютера.

Не знаю, что у них подразумевается под словом "универсальный"... по-моему это было подключение к датчикам на прямую не соединяясь с к-лайн. Мне не особо, к примеру, это интересно.



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

anm37, спасибо за отзывчивость. Но, к сожалению, все эти мануалы я изучила, в них много интересной и нужной информации, но там четко показан разъем для диагностики у мозгов АКПП. Только один вариант содержит схему диагностирования через определенный контакт на ОВД 2 (и на массу). Вот завтра попытаемся провести диагностику, только нет уверенности, что распиновка в моем ОВД2 такая же. Как бы чего не спалить.



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

Информация для всех. Разъем найден. Ошибки прочитаны и сброшены. Выявились другие проблемы не для этой темы.



[Edw_WaR]

Ответ: Компьютерная диагностика Wagon

Информация для всех. Разъем найден. Ошибки прочитаны и сброшены. Выявились другие проблемы не для этой темы.

Опишите машинку в подписи, покажите найденный разъём (фото?)...



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

Постараюсь, разъем расположен очень глубоко под панелью. Попробую сфотографировать.



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

ИНФОРМАЦИЯ ОБ АВТОМОБИЛЕ
model WagonR+
modif SR412 E02,19
vin jsaema81s0020****
color 26U
engine_no K12A-107602
model_spec HRG48CB19
subcolor D01
transmission_no
Modifcode HRG48CB19
H Body Type
R Model series
G 4 seater, 5 door
48 4 cycle, 4 cylinder, 1200cc engine and 4-speed 2WD automatic transmission, SR412
C GL grade, N/ABS
B Type of Model TYPE 2
19 E19 Belgium



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

Добавлено через 6 минут
Пояснения к фотографиям и вопросы:
1 слева-моя Сузука

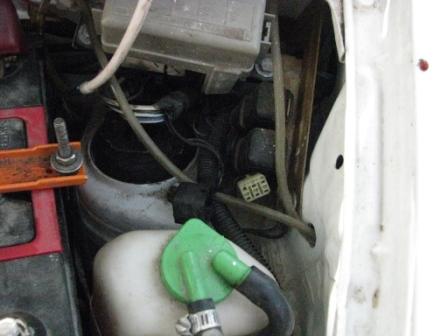

2 справа-видно местонахождение разъема диагностики АКПП

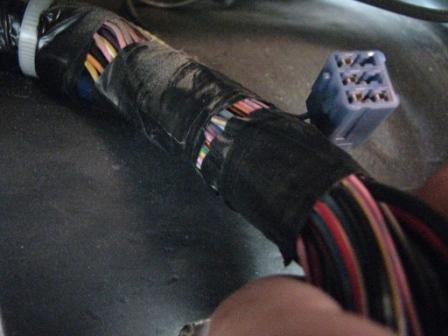

2 слева-разъем для диагностики АКПП

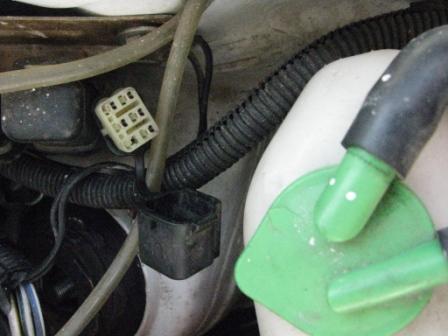

2 справа- местонахождение разъема диагностики двигателя

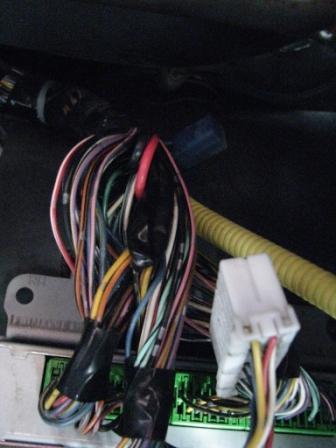

3 слева -сам разъем

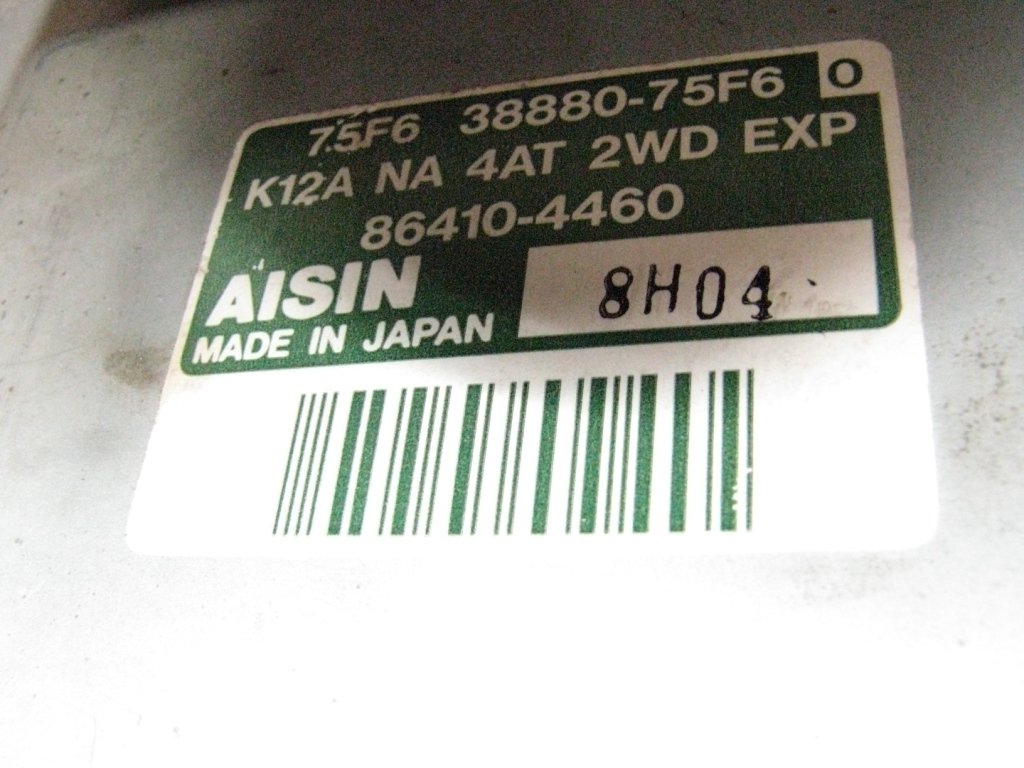

3 справа -разъемы мозгов (в мануалах такие отсутствуют)

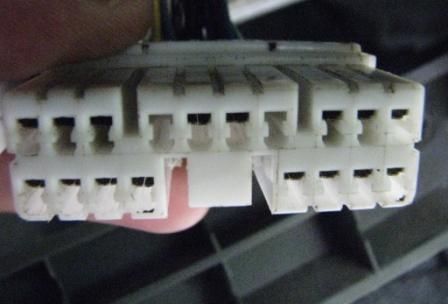

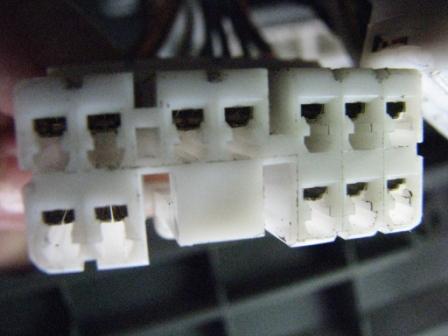

4 слева-разъем 1

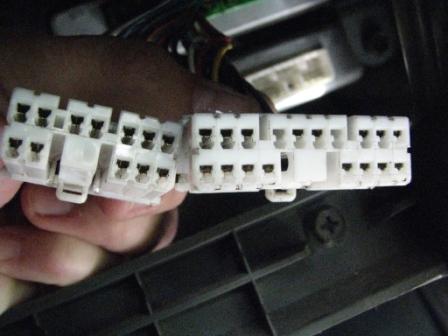

4 справа -разъем 2

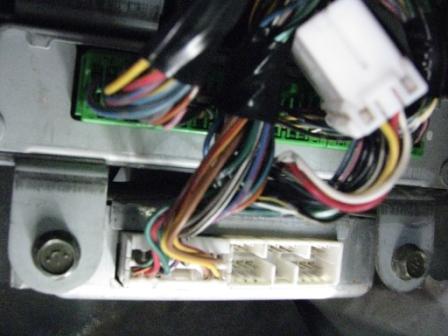

5 слева -отключенный разъем, АКПП в аварийном режиме

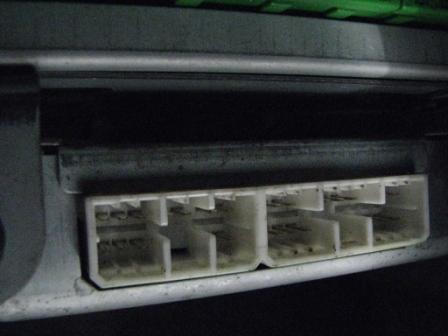

5 справа -разъемы общий вид
Еще должна быть фотка блока, наверное перепрыгнула на вторую страницу. Есть вопросы....

Добавлено через 2 минуты

Не могу найти схему на такой блок управления АКПП. Жду помощи. В сервисе требуют распиновку.



[anm37]

Ответ: Компьютерная диагностика Wagon

Nefirtitty! Ты просто молодец, добилась все-таки своего. Значит, колодка диагностики находится у всех в одном и том же месте!!!!!! Браво! Ай :thumbsup: Воздушный Все круто!



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

Только теперь вопросов еще больше. Распиновка и земля. Где эта земля?

Расскажите кто-нибудь.



[ddsdds]

Ответ: Компьютерная диагностика Wagon

На ОБДшном разъеме машины используются 4 или 5 контактов (сколько точно не помню)

Я пробовал , у меня результата не дало.



[ШРАЙБИКУС]

Ответ: Компьютерная диагностика Wagon

Где эта земля?

Расскажите кто-нибудь.

Практически почти все металлические части кузова а также болты и саморезы вкрученные в них .



[Edw_WaR]

Ответ: Компьютерная диагностика Wagon

ИНФОРМАЦИЯ ОБ АВТОМОБИЛЕ
model WagonR+
modif SR412 E02,19
vin jsaema81s0020****
color 26U
engine_no K12A-107602
model_spec HRG48CB19
subcolor D01
transmission_no
Modifcode HRG48CB19
H Body Type
R Model series
G 4 seater, 5 door
48 4 cycle, 4 cylinder, 1200cc engine and 4-speed 2WD automatic transmission, SR412
C GL grade, N/ABS
B Type of Model TYPE 2
19 E19 Belgium

Это замечательно, но очень неудобно для остальных: когда человек что-то пишет, особенно полезное, нужно понимать, для какой модификации это применимо. Лазить для этого в это конкретное сообщение, которое потом просто потеряется ... На личной странице есть "Редактировать подпись" - туда занесите минимально необходимую идентификацию: год, кузов, двигатель, пробег, руль, кпп. И в любом сообщении у читателей не возникнет проблем. :thumbsup:

Итого: рис3 - диагностика акпп? Какие контакты замыкали? рис4 - диагностика двигателя?



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

Итого: рис3 - диагностика акпп? Какие контакты замыкали? рис4 - диагностика двигателя?

На разъеме двигателя замыкали 2 контакт и массу контролькой. Сверху левый контакт остается пустой. На разъеме АКПП тоже второй, слева контакт заполнен, и массу, хотя разъем устроен немного по-другому.



[TimonDK]

Ответ: Компьютерная диагностика Wagon

Я пробовал , у меня результата не дало.

Я тоже пробовал и так же без результатно.
Вот что выведено на мой разъем:
16 контакт - +12В
7 контакт - K-line (ну или как ее там назвать...)
4, 5 - земля

если на СТО диагностику делают только через ОБДшный разъем, значит его хватает. Остается найти только ПО или купить сканер (по-моему Scan Tech 2 смотреть на наш праворульный кмпьютер умеет). Но, даже китайский аналог такого сканера, стоит от 500-700 зеленых.....



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

Короче, с самый центр вставляли контрольку при диагностике АКПП



[boar]

Ответ: Компьютерная диагностика Wagon

Nefirtitty Привет!

повторюсь, а то в топе Лейкина, чуваки уже сиськи обсуждают.

"... если я правильно понял, реле уже не щёлкает. то есть заветный разъём диагностики был найден, коды считаны, стёрты, и "О ЧУДО" всё поехало, только рывки при переключениях какие то появились. а чем коды то СТИРАЛИ?, может плохо отстирались - пятна остались, попробуй ещё раз по-стирать. imho
..а на тебя ни кто и не кричит"



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

На моих фото показаны разъемы мозгов АКПП, а не ОВД 2. ОВД 2 мне пока не нужен, ошибки я и так считала без сканера. Мне нужна распиновка этих разъемов для того, чтобы прозвонить соленоиды и пр. В мануалах указано, как это сделать.



[TimonDK]

Ответ: Компьютерная диагностика Wagon

На разъеме двигателя замыкали 2 контакт и массу контролькой. Сверху левый контакт остается пустой. На разъеме АКПП тоже второй, слева контакт заполнен, и массу, хотя разъем устроен немного по-другому.

Блин, я бы тоже посмотрел диагностику АКПП, но у меня синего разъема нет, а белый (во всех вариантах замыкания) только на двиглу говорит



[Nefirtitty]

Ответ: Компьютерная диагностика Wagon

Nefirtitty Привет!

а чем коды то СТИРАЛИ?,
..а на тебя ни кто и не кричит"

5 раз за 10 секунд. Это же все знают, вроде бы как.

Добавлено через 3 минуты

но у меня синего разъема нет, а белый (во всех вариантах замыкания) только на двиглу говорит

Я тоже так думала. Разъем нашли с пятой попытки. На жгуте проводов, глубоко под панелью с обратной стороны жгута прикручен вплотную к жгуту. Руками нащупали, потом тянули и разворачивали. Так и увидели. Сами удивились. Бардачок полностью сняла предварительно.

Добавлено через 8 минут

Практически почти все металлические части кузова а также болты и саморезы вкрученные в них .

Уважаемый Шрайбикус, Вы меня в который раз уже за блондинку принимаете. Что такое масса я знаю, и про болты и металлические части и пр. Я спрашиваю что из мозгов АКПП идет на массу. Какой конкретно проводок, если идет. И должен ли быть такой же провод массы на АКПП, как на двигателе. Или он один на двоих.



[ШРАЙБИКУС]

Ответ: Компьютерная диагностика Wagon

Уважаемый Шрайбикус, Вы меня в который раз уже за блондинку принимаете. Что такое масса я знаю, и про болты и металлические части и пр. Я спрашиваю что из мозгов АКПП идет на массу. Какой конкретно проводок, если идет. И должен ли быть такой же провод массы на АКПП, как на двигателе. Или он один на двоих.

Вполне может быть что никакой . Земляная дорожка на плате как правило замкнута саморезом крепления платы на корпус мозгов , который в свою очередь прикручен к кузову , дублирование отдельным проводком не имеет смысла (саморез на земляной дорожке не один) .
С "телевизора" идёт земляная косичка на двигатель , коробка соединена с движком , второй косички у себя например я не видел , она тоже как бы не нужна , для обхода опор движка и коробки хватит одной .
Про блондинку вы погорячились , если про ту фотку , ну уж какая была :thumbsup:



[ddsdds]

Ответ: Компьютерная диагностика Wagon

Я тоже пробовал и так же без результатно.
Вот что выведено на мой разъем:
16 контакт - +12В
7 контакт - K-line (ну или как ее там назвать...)
4, 5 - земля

если на СТО диагностику делают только через ОБДшный разъем, значит его хватает. Остается найти только ПО или купить сканер (по-моему Scan Tech 2 смотреть на наш праворульный кмпьютер умеет). Но, даже китайский аналог такого сканера, стоит от 500-700 зеленых.....

китайский сканер до 200 долларов стоит. Пишут в описании типа понимает всех азиатов. в том числе и нашу.



[TimonDK]

Ответ: Компьютерная диагностика Wagon

китайский сканер до 200 долларов стоит. Пишут в описании типа понимает всех азиатов. в том числе и нашу.

Я такой и заказал
