Suzuki Escudo ,TD 11W, 1995 г., H20A бензин. АКПП 4WD.
Suzuki Solio, MA15S, 2015 г., К12В бензин. CVT 4WD.

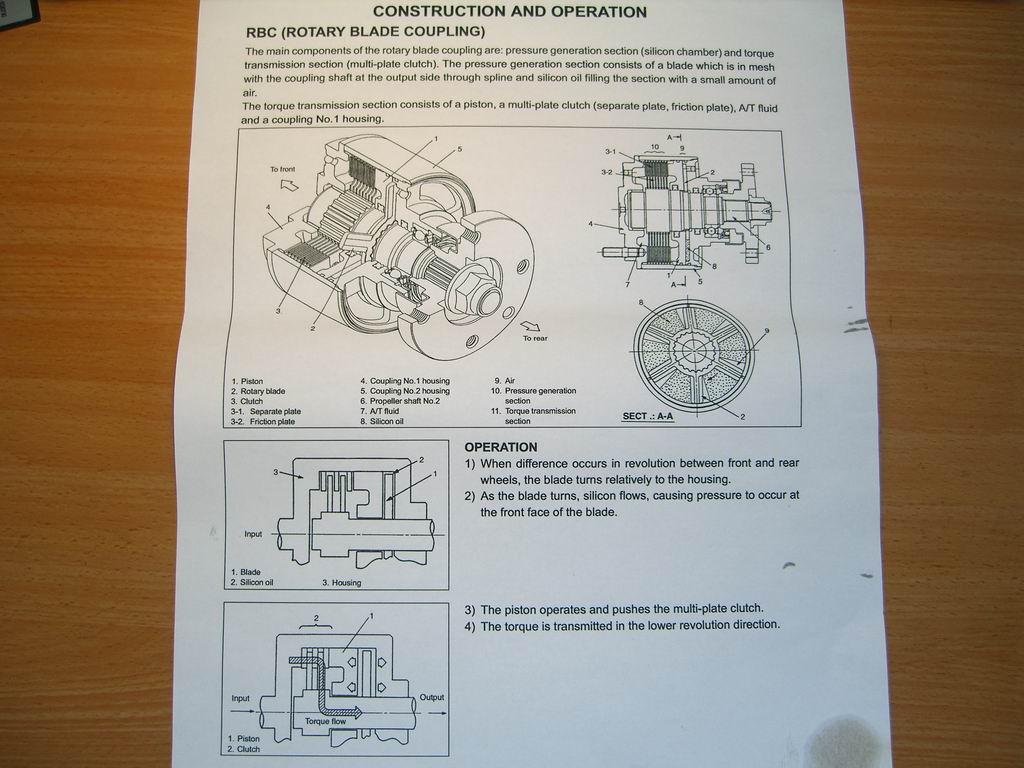

Ну что начнём.Ну во первых - разобрать данный девайс меня сподвигли жлобские цены (от 500 до 700 у.е.)на него.Да и ремонт за 300 у.е. я считаю явно завышенным,в чём я и убедился разобрав и собрав "вискомуфту" за 1 день,цена ремонта этой штуки не более 100 баксов в моём понимании.Да и как человеку, очень близко знакомому с различными гидравлическими системами,было очень познавательно рассмотреть эту штуковину поподробнее,кстати устройство её весьма примитивное (набор фрикционных и прижимных пластин по типу мотоциклетного сцепления в маслянной ванне и подобие насоса в первой полости за счёт профилированных лопастей и силиконового масла создающего давление от вращения и как следствие давящего на фрикционные пластины из за чего и создаётся сцепление ,из за того что силикон густой давление сбрасывается не сразу,а какое то время держится и сцепление с задним мостом проподает не сразу,ну и плюс замедление создаётся и в полости расположенной в торце муфты в эту полость вставляется вал на котором расположены пластины,за счёт перетекания дикстрона в эту полость,примерно выглядит так насос даванул силиконом на пластины,ну и на вал соответственно пластины сдавились,пошло зацепление,вал опустился на N-ную глубину в полость,выдавав от туда дикстрон,потом в состоянии относительного покоя разжимаясь,подсасывает дикстрон обратно,но подсасывает очень медленно,за счет этого и держится какое то время сцепление с мостом).Ну это так лирика.Погнали разбирать муфту.

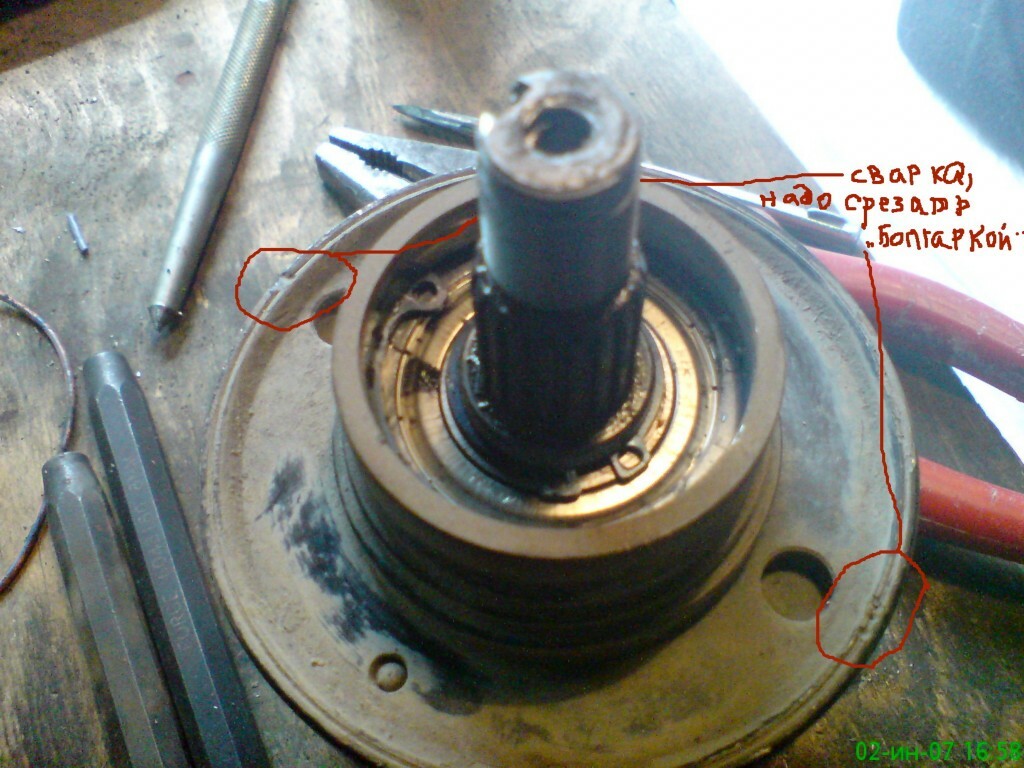

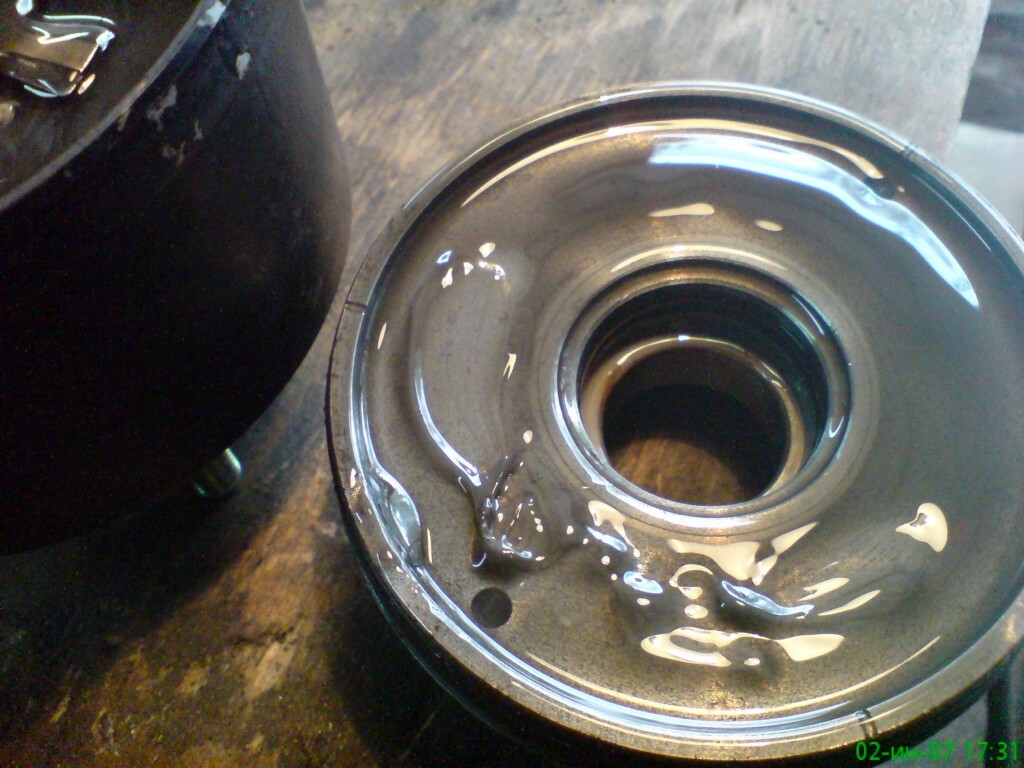

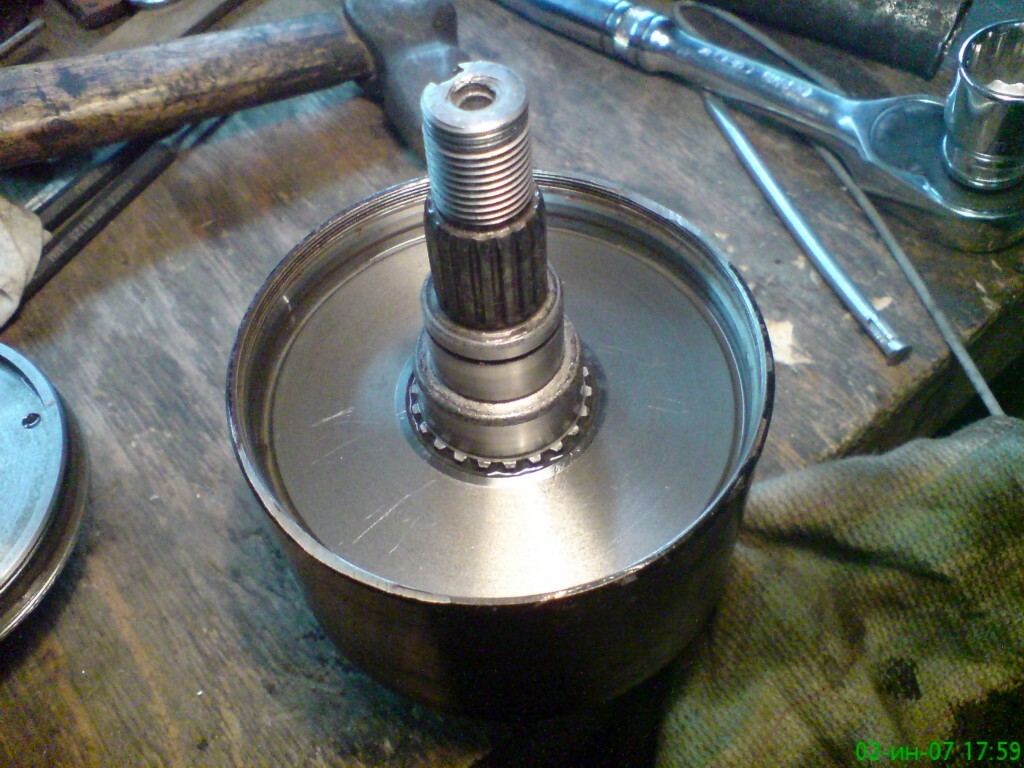

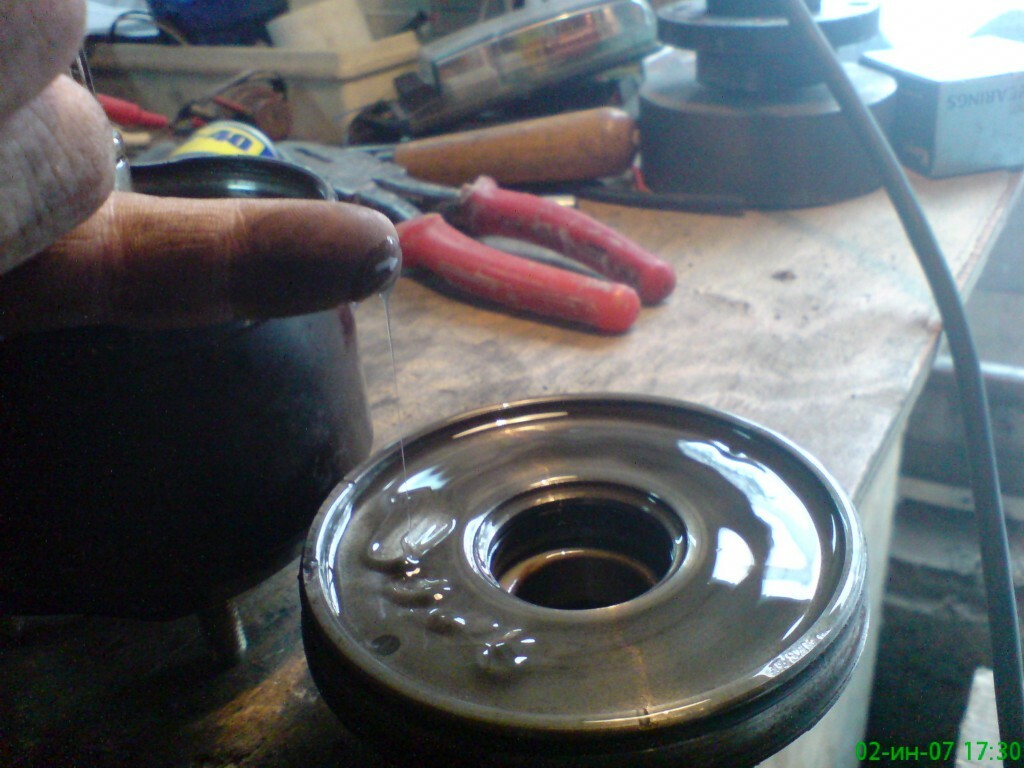

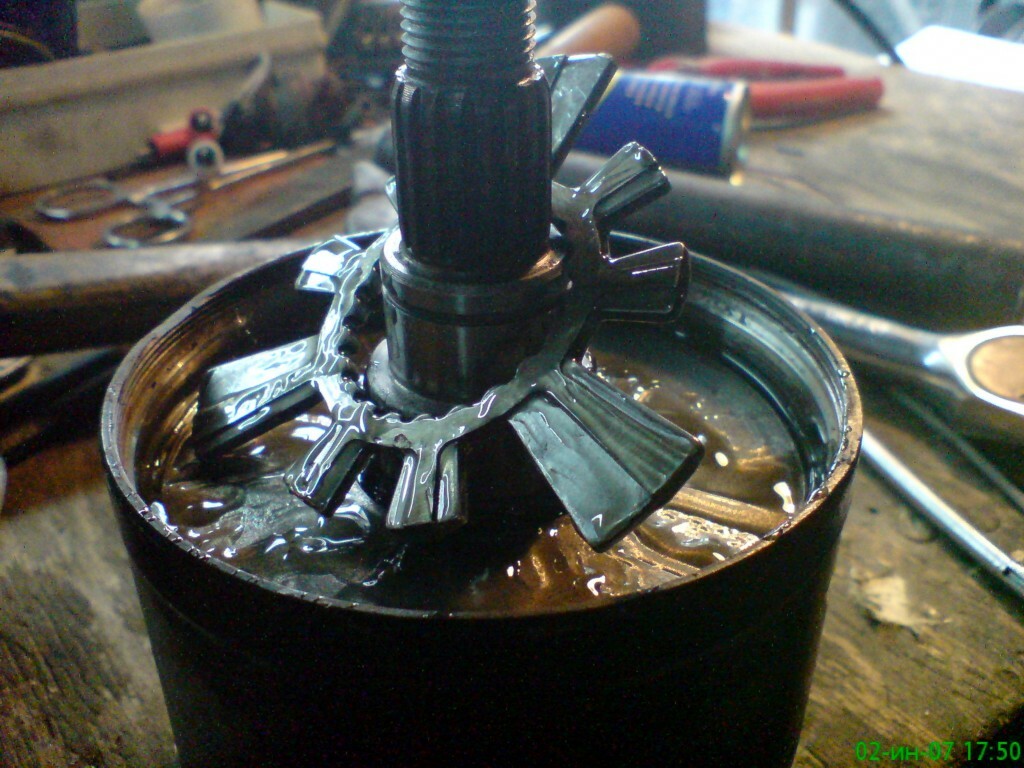

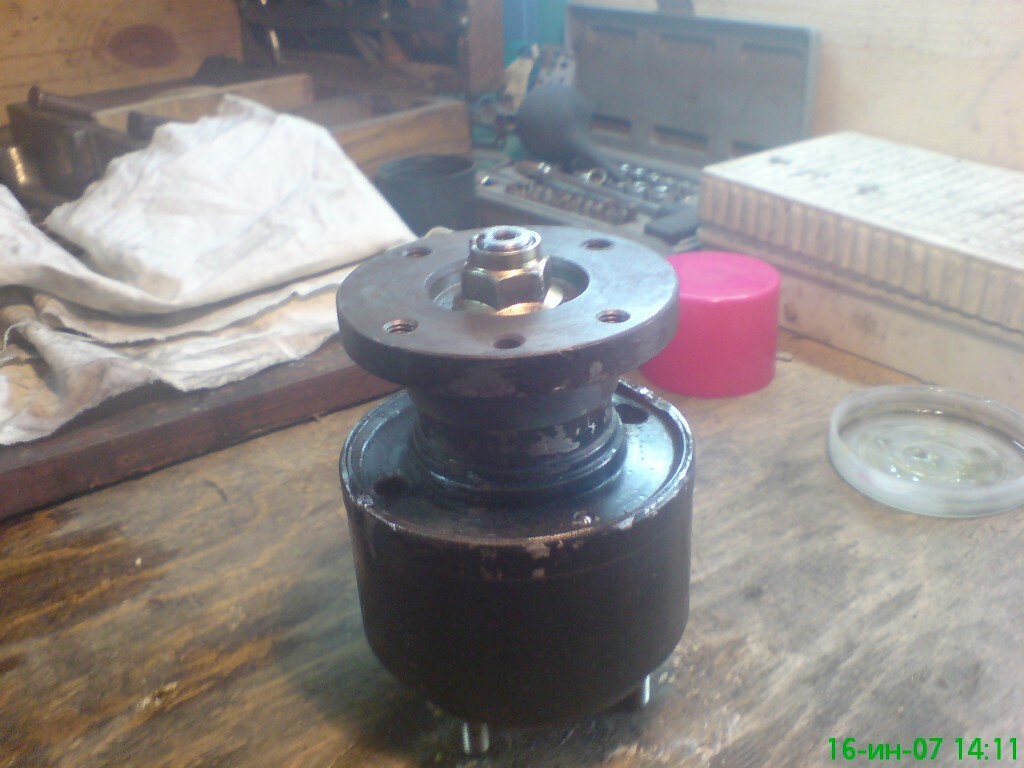

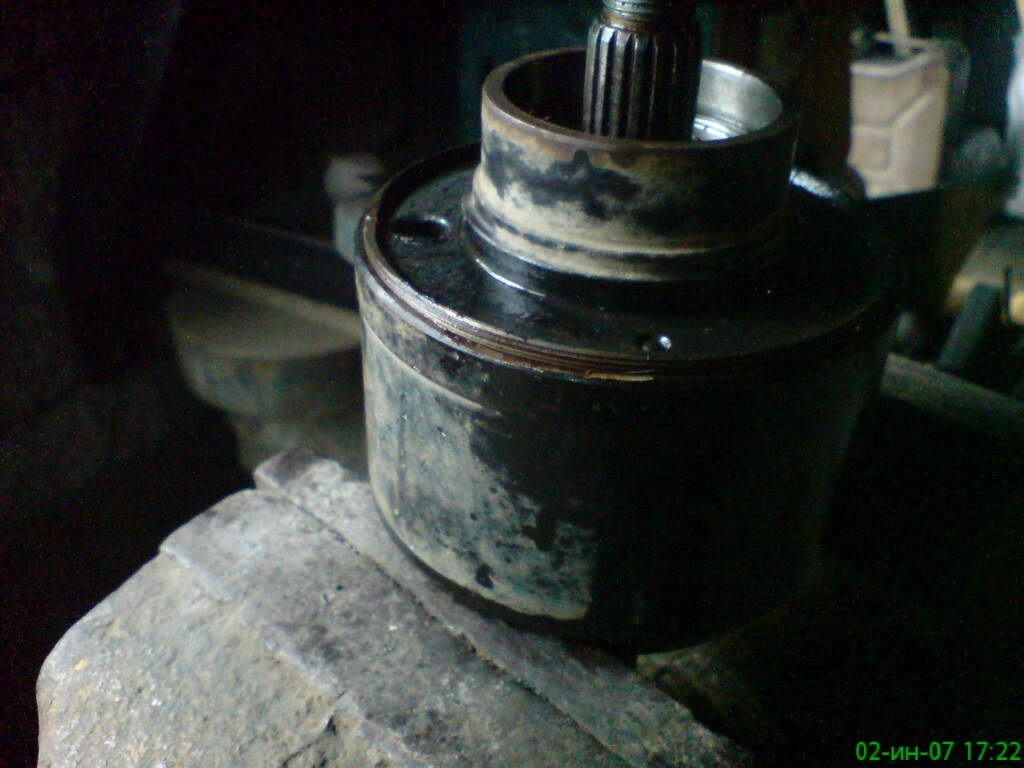

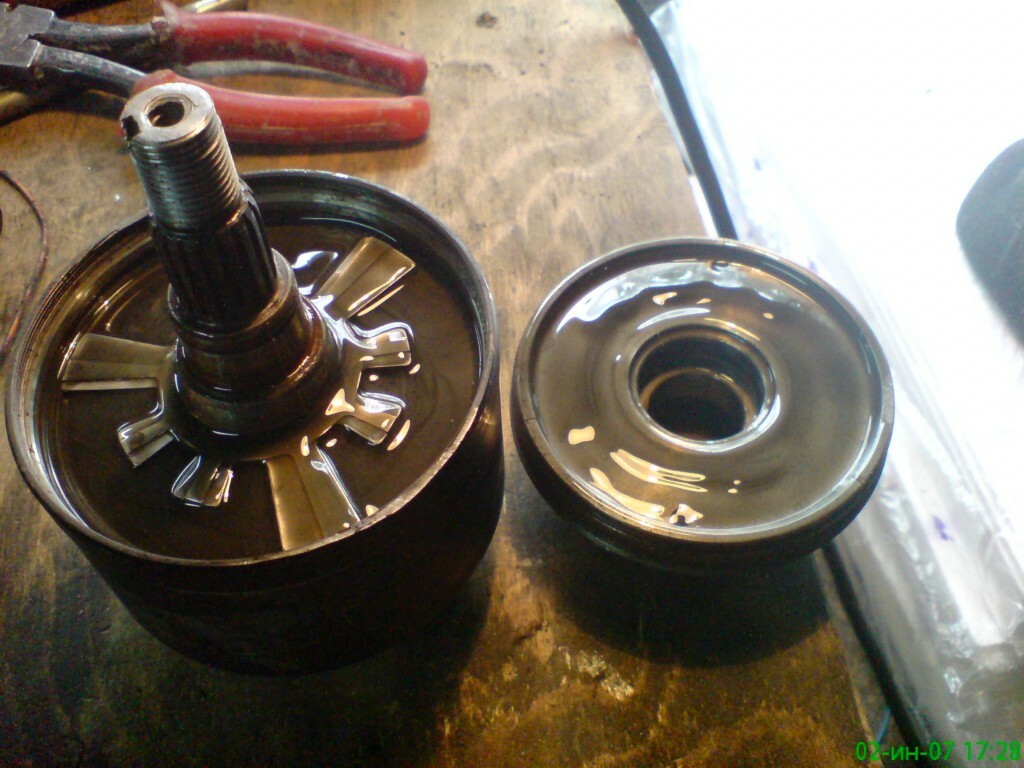

Снятую муфту,зажимаем за флянец в тиски и откручиваем центральную гайку 22 головкой,снимаем флянец,акуратно обстучав его,у меня сошёл легко раз несколько стукнув молотком (резьбу не забейте).Снимаем следом сальник подковырнув отвёрткой,открывается картина из подшипника,вала и двух стопорных колец,снимаем стопорные кольца,большое на сжатие снимаетсяяя,малое на разжатие.Потом "болгаркой" срезаем,две точки сварки на краях муфты,их видно сразу,и выколоткой и молотком не торопясь начинаем ударами откручивать большой круг муфты там еще есть две сверловки под спецключ,вот в них на косую ставим выколотку и молотком долбим не спеша,сначало туго пойдёт потом полегче,ведь эта крышка по краю уплотнительным резиновым кольцом проложена.Открутили,сняли ,покачивая из стороны в сторону,крышку.Видим первую полость с силиконом и лопастями надетыми на вал,силикон аккуратно собрали ,я широкой отвёрткой собирал,протёрли всё потом тряпкой и остатки муфты несём опять к тискам,зажимаем ,накручиваем на вал гайку и покачивая из стороны в сторону выдёргиваем эту бяку из корпуса,немного облившись маслом,туговато идёт потому что край этой внутреней крышки ,проложен уплотнительным,резиновым кольцом.Сняли ,видим черное масло(вонючее до чёртиков) и стопку фрикционных и прижимных пластин.Всё - финал разборки.

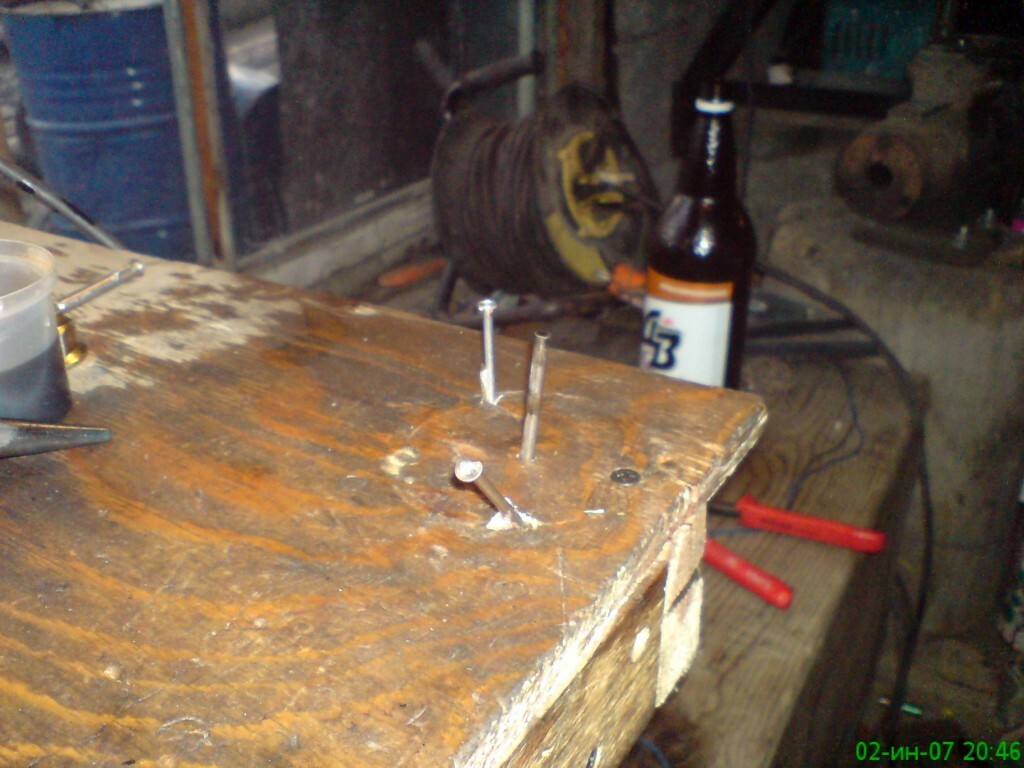

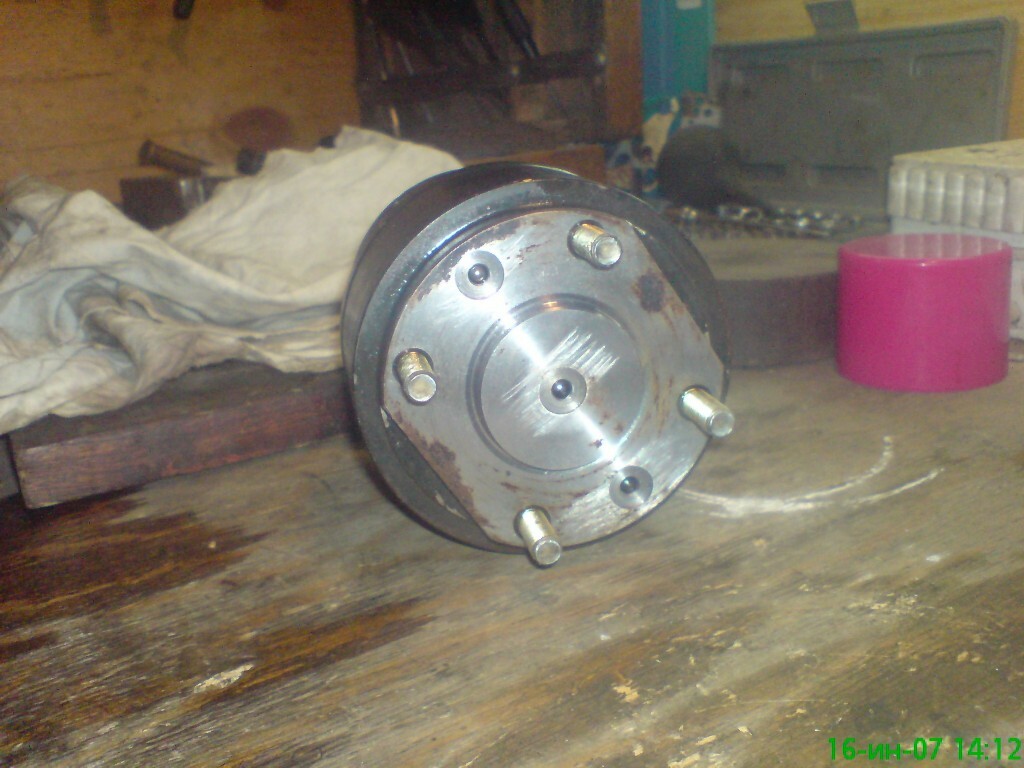

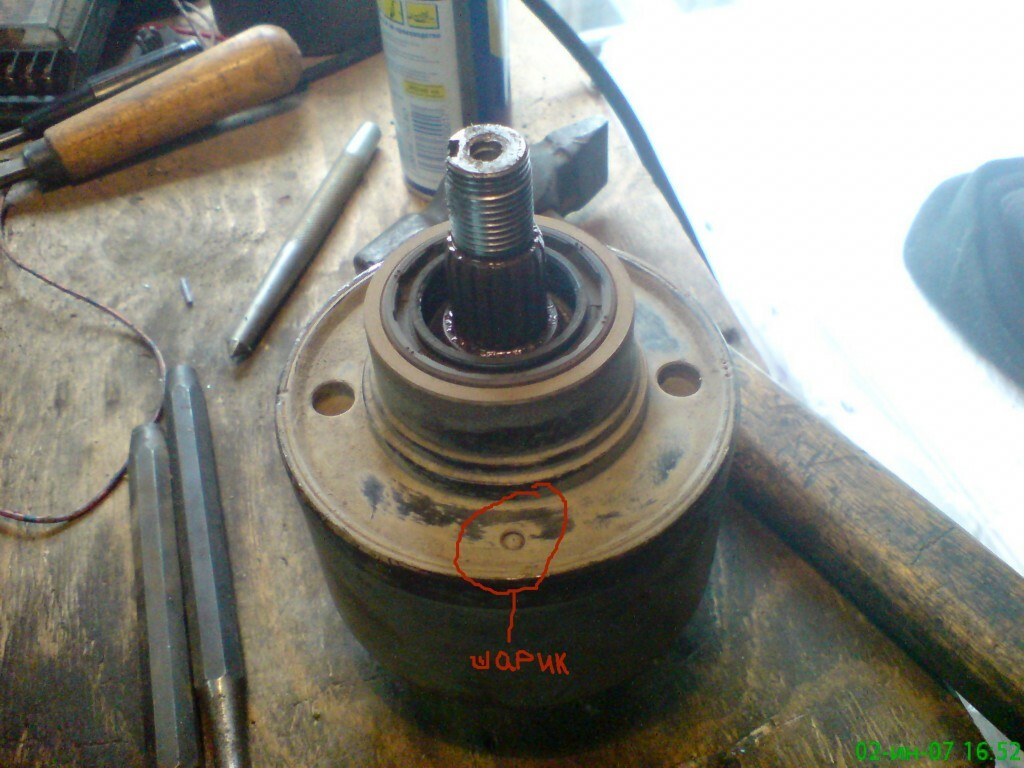

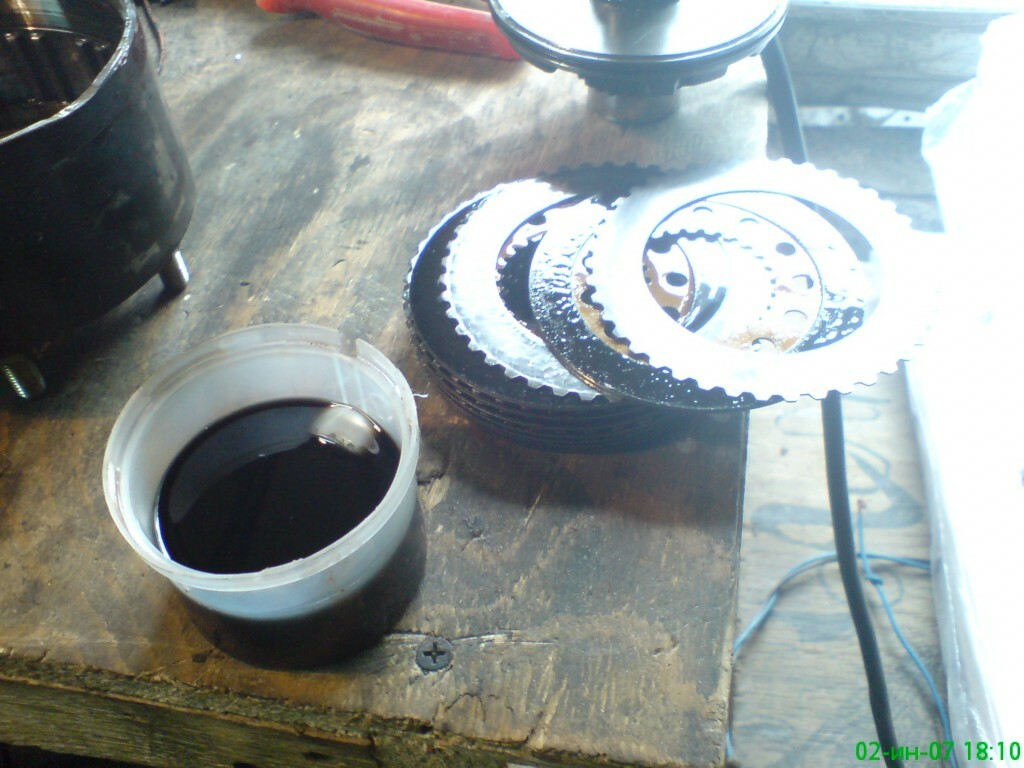

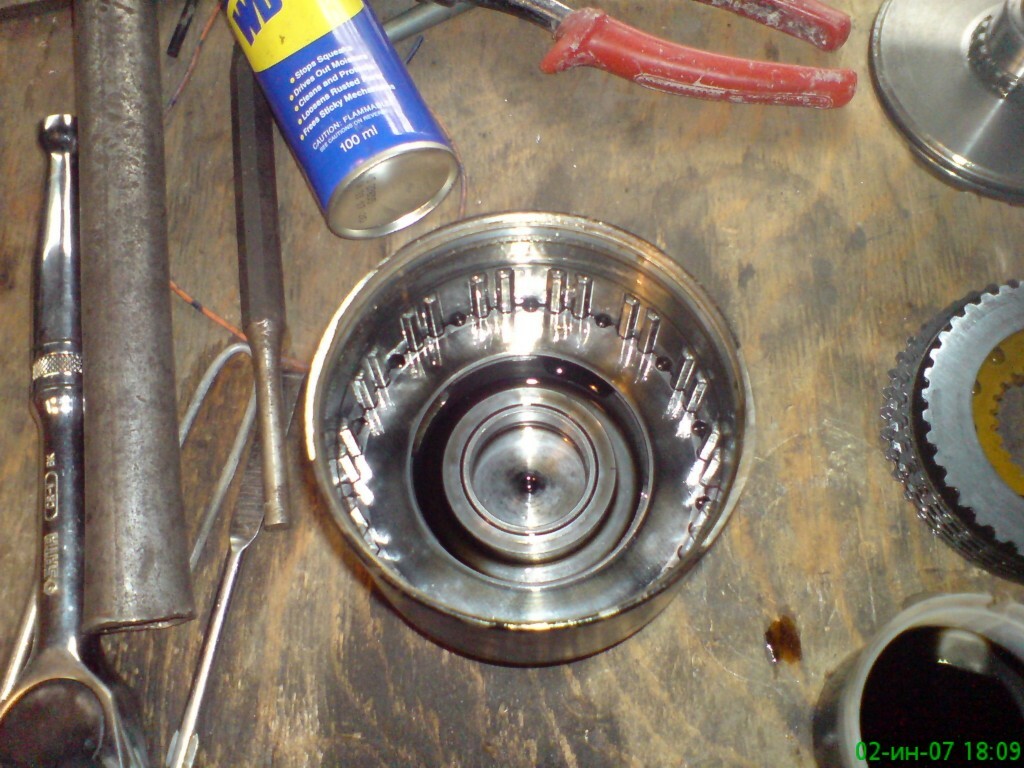

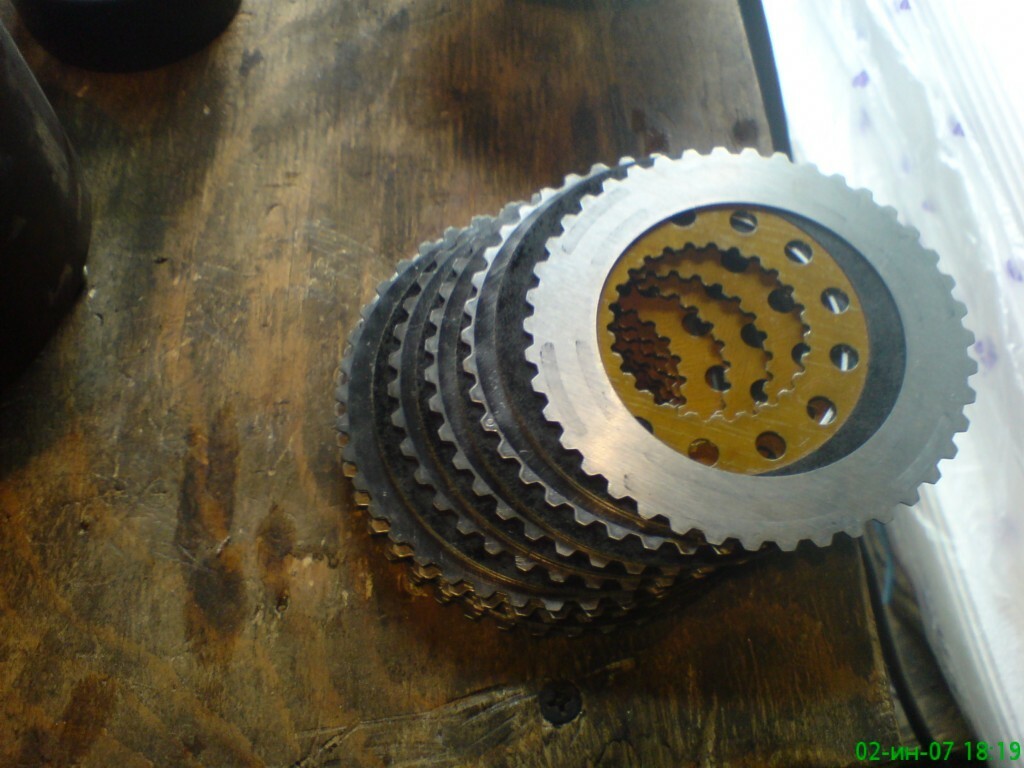

Масло выливаем,всё моем и поехали дальше.Во тут самое интересное .В торце муфты,где четыри шпильки стоят видим три вбитых шарика они закрывают сквозные отверстия,выбиваем их,а так же выбиваем и два шарика которые стоят на первой наружней крышке.Потом в стол вбиваем гвоздь на сто отмеряем высоту 37,2 миллиметра и отрезаем на эту высоту гвоздь.На этот гвоздь насаживаем муфту,отверстием в торце,там где шарик выбили.шпильками в стол и вставляем вал в полость,вал упирается в гвоздь,собираем фрикционные пластины,одеваем внутреннюю крышку (она с вала снимается),обсаживаем её до упора,одеваем лопасти,для контроля - шлицы вала не должны выступать над лопастями и просажены тоже не должны быть всё в ровень.запихиваем,размазывая силикон.масло я ради эксперемента добавил немного Высокотемпературной смазки силиконовой для принтеров,основа то одна.Закручиваем наружную крышку,через отверстия из которых вы выбили шарики должно выйти лишнее масло они специально для этого и зделаны что бы стравить воздух и дать возможность посадить крышку,закрутили поставили стопорные кольца,сальник.Потом перевернули Через отверстия в торце муфты залили Декстрон -3 (меркон) шприцом до полного заполнения ,в центр где раньше был гвоздь,центральное тоесть отверстие,тоже заполняем Декстроном,и заколачиваем шарики на место и вкрушку два не забудьте.Насаживаем флянец и закручиваем гайку.
ВСЁ!!! Радостно целуем муфту в засос и бежим ставить.А причина гырчания муфты в выработке Декстрона в полости фрикционных пластин,и в виду его малого количества в ней.
Я залил в два раза больше чем слил.
Тест проезд с полным багажником песка в ваннах в крутой подъём,где без 4 WD и белать нечего показало что всё работает нормально,4WD гребёт довольно уверенно ,гырчаний нет,всё тихо и спокойно.
Удачи!
Ну вот в принципе и они.Смотрите, за качество снимков если что не обесудьте,снимал с мобильника.

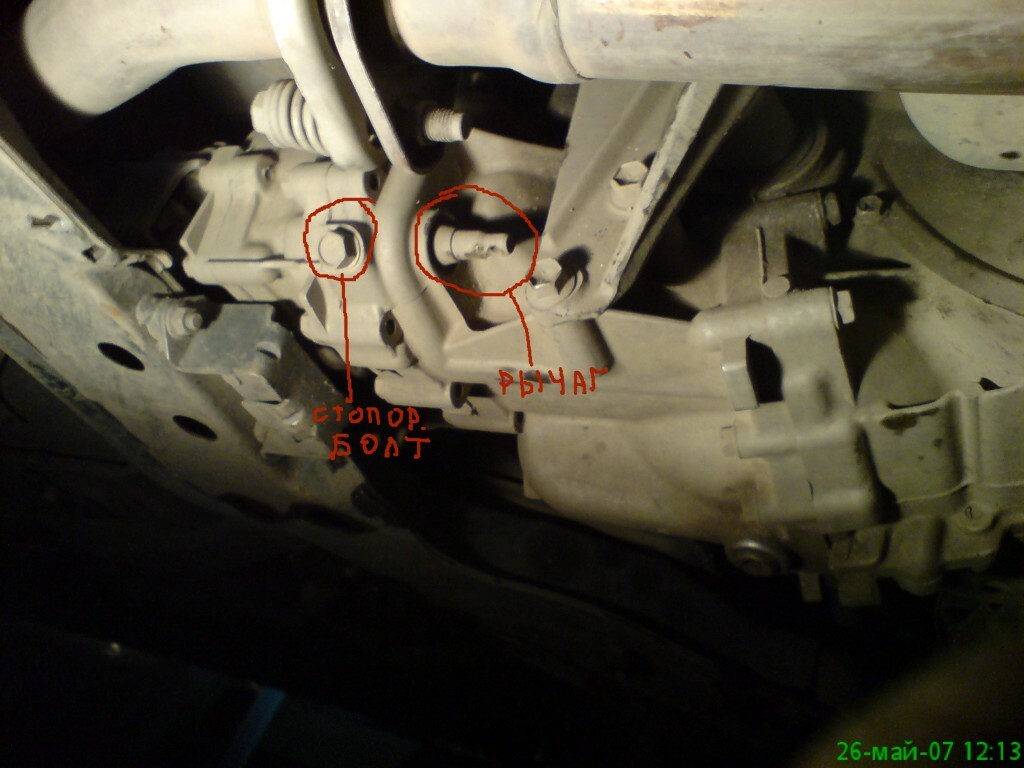

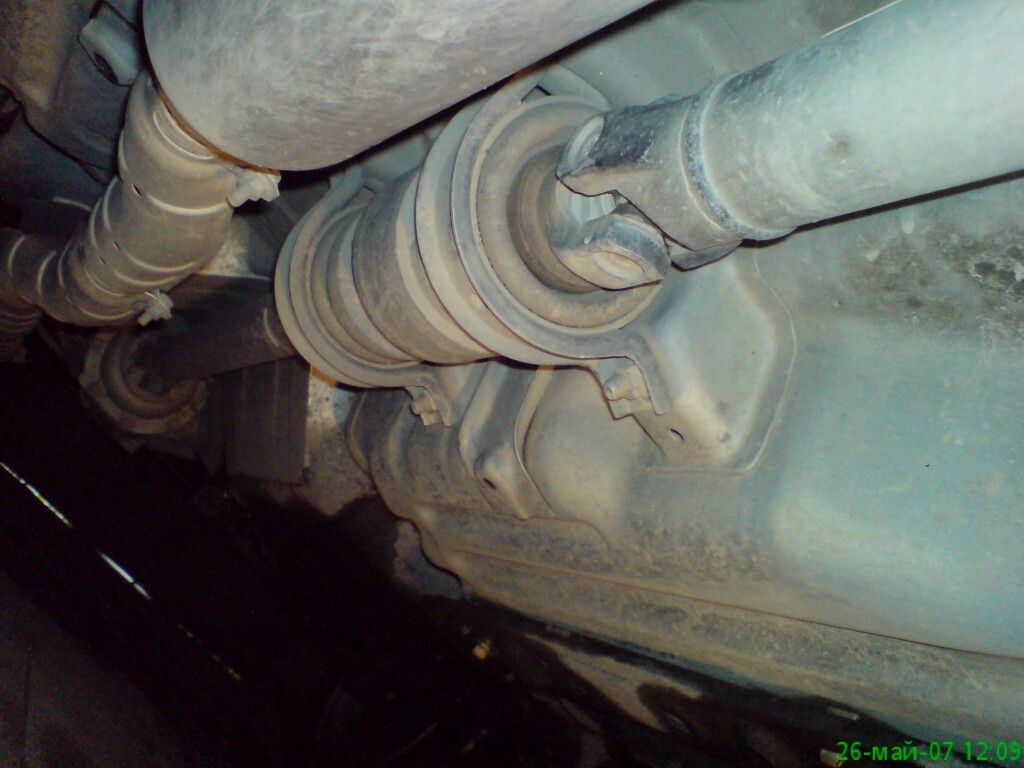

В заключение. На последнем снимке показана раздатка,и там есть рычаг переключения в положение 2WD\4WD,на лето можно отключать задний мост(редуктор),вискомуфта проходит дольше и расходу по бензу меньше.
