СХЕМА по ЭЛЕКТРИКЕ

[maestro116]

Ээ-э...М-да...



[nix13]

Отправил все, что имелось.
Да!
Если вам попадется скан печатной книги русской руководство по ремонту вагон эр и агилы, - порвать и сжечь, не читая. Дикая надерганная бессмысленая смесь, схемы вообще жуть и ужас, и очень мало, и не те.



[gushta]

Приветствую! Можете отправить на почту nickgushta@gmail.com



[nix13]

Главное, не забыть, пока до ноута доберусь.



[nix13]

Кинул на почту, ловите.



[Mihail60]

Есть схема wagon r MH34S ?



[Домашний]

Прошу помощи. Ситуация следующая:
- не работают указатели поворотов (на панели и сами лампочки). При этом аварийная сигнализация работает и на панели и лампочки.
- на приборной панели не горят лампы положения передач (сами передачи переключаются исправно). При этом в момент поворота ключа зажигания и в момент запуска двигателя, лампочка парковки загорается (после того, как двигатель запустился, лампочка тухнет), также при заднем ходе нет звуковой сигнализации.
Лампочка ремня безопасности, ABS, подушек безопасности работают исправно.

Очень нужна схема, товарищи вагоноводы, а также советы - где копать. Думаю завтра покопать в замке зажигания и в "гитаре" переключателя поворотов.

ВСЕ предохранители прозвонил, реле проверил, Приборную панель снимал, разъёмы перетычивал

За схемы электрические буду признателен. Похоже, что вот эти нужны
Suzuki Wagon SR410 / SR412



[nix13]

У Шрайбикуса вроде такой же.
Вообще на рестайле, проблемными местами могли бы быть и подрулевой переключатель поворотов, и выключатель света общий, начать с него, причем на нем подгорали контакты даже не самого выключателя, а клемм в колодке, которая надевается на него сзади.
Лечение где-то было описано мной тут, с картинками - всё фотографируем, что как куда по цветам, потом колодку нафиг обрезаем - выкидываем - и заменяем раздельными обычными клеммами. С изоляцией. Полет нормальный. Требуется 2 типоразмера клемм и час возни.



[Домашний]

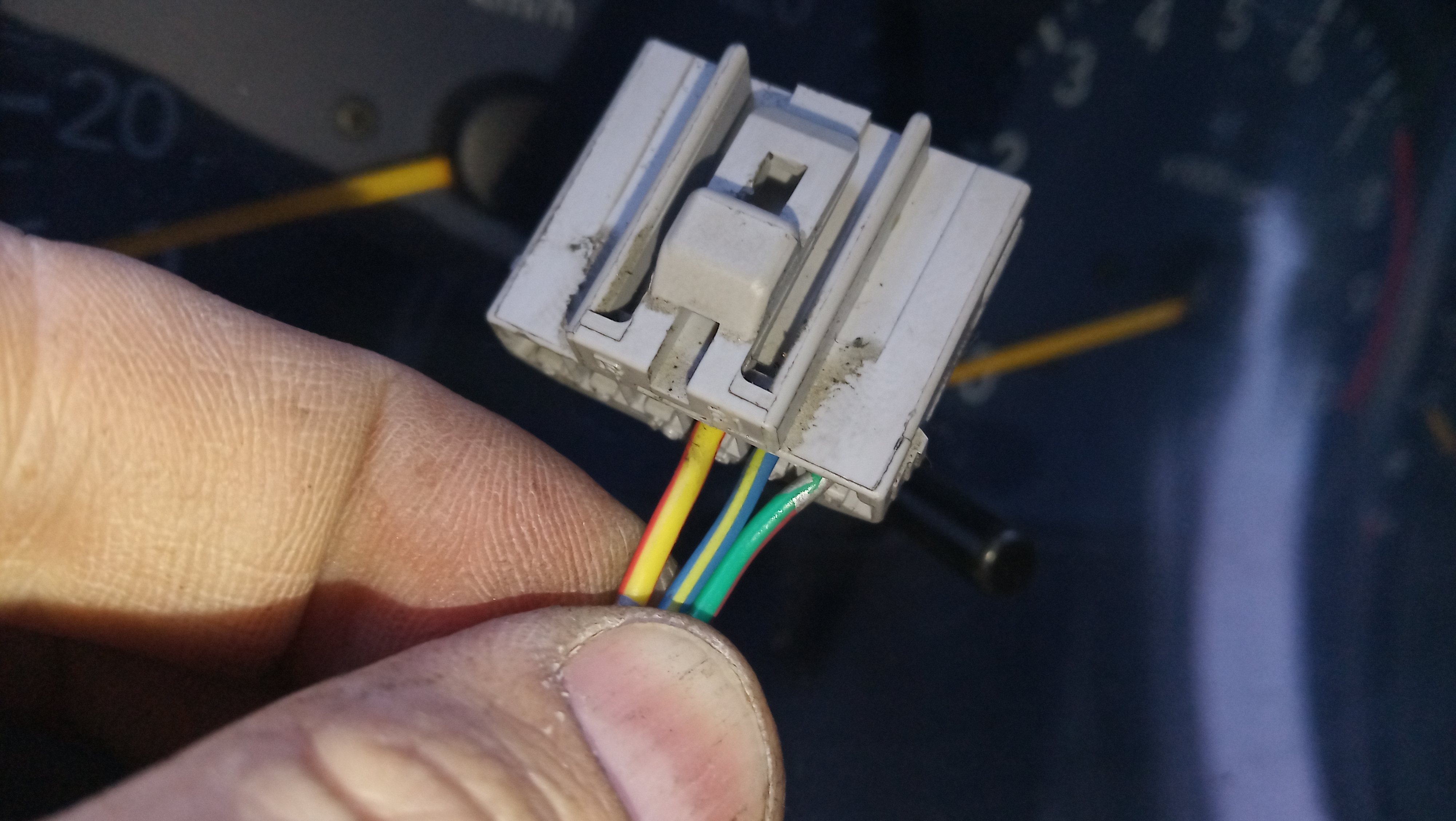

Снял панель, открыл гитару переключателя. За поворотники отвечает клемма

Спойлер: Клемма

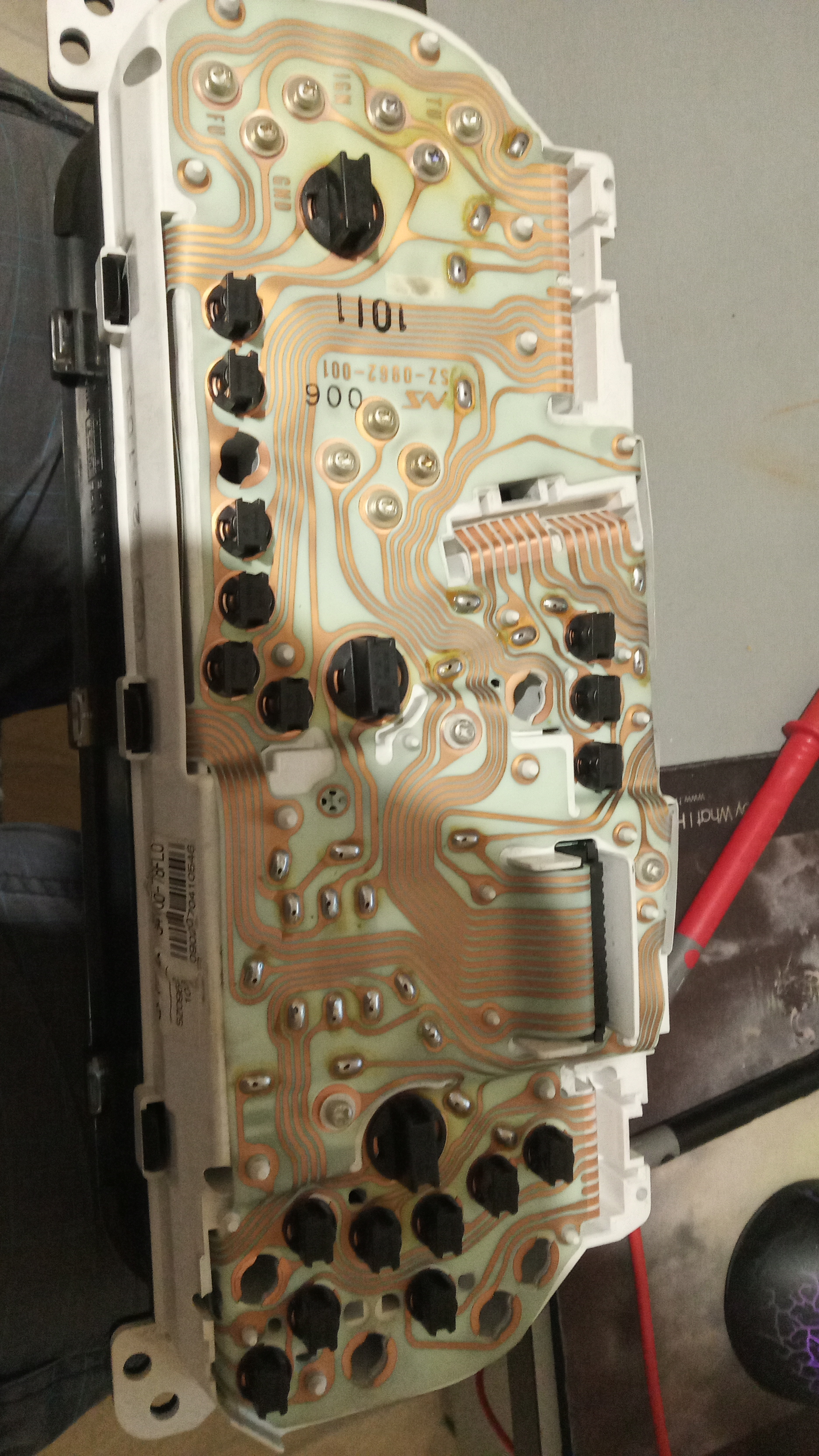

Прозвонил приборную панель, масса у лампочек поворотов и положения передач одна - 2контакт на среднем разъёме панели.

Спойлер: Панель приборов

Завтра буду копаться дальше
По прежнему интересуюсь электрической схемой на почту pipl0012@yandex.ru



[Домашний]

Вобщем, где-то теряется плюс в косах. Очень нужна схема



[nix13]

В жгутах это очень вряд ли!
Куда более частое явление - плюс теряется в точках обжимки клемм. То есть на концах проводов.



[Домашний]

Проковырявшись 2 дня, понял, что без схемы мне не разобраться. Надеюсь, кто-нибудь из автоэлектриков в Находке возьмётся за эту рухлядь



[nix13]

Ну уж!
Просто где-то плохой контакт.
Кстати если у этой цепи заметный ток потребление, проблемная клемма будет горячей.



[Рома Пож]

Скиньте и мне.wagon r+.2001год.romanaudi229@mail.ru



[nix13]

кинул



[REM Белогорье]

очень хочется эл.схему Вагон Р 1997гв или хотя бы подскажите где находится реле топливного насоса. remironiv@mail.ru



[nix13]

Схема вроде есть. Это та самая, дорестайл, которая единственная цветная.



[nix13]

Номер кузова своего можете сообщить?



[REM Белогорье]

Номер кузова своего можете сообщить?

MB61S K10A



[REM Белогорье]

Проследил от насоса до руля, розовый провод +12 уходит в очередном разъеме в более толстый жгут и никаких реле не встретил.
дальше проследить не получается, надо всю панель снимать



[REM Белогорье]

Схема вроде есть. Это та самая, дорестайл, которая единственная цветная.

Уважаемый что со схемой, есть или нет?



[nix13]

Этот файл вышлю завтра с рабочего компа.



[nix13]

Отправил 2 файла, ваша схема, вероятнее всего, та, что - цветная.
Если у машины были разновидности, например, ставились разные моторы, или левый-правый руль, то на некоторых листах схем есть дополнительные врезки, отдельные фрагменты, с пояснениями наверху, к какой модели относится изменение. Это важно каждый раз, когда смотришь схему. Удачи.



[REM Белогорье]

Спасибо большое, получил, но жаль языками не владею, туго придётся.



[nix13]

Попробую глянуть
Реле топливного насоса....



[REM Белогорье]

Долго ли коротко ли но я устал искать причину почему машинка встала и моторчик более не заводится.
Первым делом поменял топливный насос, затем прозвонил проводку до реле (подавал напрямую 12В от акм, насос жужжит со шланга на рампу бензин бежит) и вся эта красота не заводится



[REM Белогорье]

В продолжение, искры нет нигде, стартер крутит. Что могло отказать так что и на бензонасос напряжения нет и на катушку зажигания с трамблёром?



[nix13]

Хз, дорестайл я не знаю, ну, так себя ведет у меня машина, когда я пытаюсь завести ее самодельным железным ключом - без чипа иммобилайзера.
Однако же, надо начинать с простого.
Мозги машины работают?!
Например - когда включаете зажигание, стрелки приборов становятся куда надо, движутся? Чек энджин как себя ведет? Лампочки Эур, подушек? Лампочка уровня бензина?



[REM Белогорье]

Хз, дорестайл я не знаю, ну, так себя ведет у меня машина, когда я пытаюсь завести ее самодельным железным ключом - без чипа иммобилайзера.
Однако же, надо начинать с простого.
Мозги машины работают?!
Например - когда включаете зажигание, стрелки приборов становятся куда надо, движутся? Чек энджин как себя ведет? Лампочки Эур, подушек? Лампочка уровня бензина?

В этом экземпляре и в первый день знакомства, пару месяцев назад не особо лампочек на табло было. Сейчас ничего не горит, только стрелка уровня топлива показывает литров 10-12, раньше давление масла и чек до запуска двигателя светились



[REM Белогорье]

Снимал ЭБУ посмотреть, никаких обозначений, алюминиевый корпус на двух шурупах, разобрал продул от пыли, следов гари нет вспухших деталей тоже не заметил
