Продольные рычаги моста

Bobo

Сузуковод со стажем
25 Сентябрь 2007
1,411
334
0
51
Новосибирск
Езжу на ...
Джимни Вайд JB43W-2 . 1.5 АКПП. правильный. 2000 г.
Ответ: Есле вдруг Сломался Продольный рычаг моста

ага, тока схема корявая, я тоже сначала не мог врубится откуда на джимке стойка :)



Amil

Продвинутый новичок
4 Октябрь 2007
41
11
0
44
Москва
Езжу на ...
Jimny 2007 АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

......Сняли поломанный рычаг-как оказалось он сначала подогнулся потом тока треснул по середине.......
Вопросик для общего развития: раз рычаг сначала погнулся, а потом лопнул, то правая сторона моста полюбому ушла назад - раздатка при этом назад не ушла?


-=BOROV=-

Свой в доску
6 Февраль 2008
503
216
0
38
Moscow
Езжу на ...
JB33W\RH\98\AT\custom TR-1
Ответ: Есле вдруг Сломался Продольный рычаг моста

Вопросик для общего развития: раз рычаг сначала погнулся, а потом лопнул, то правая сторона моста полюбому ушла назад - раздатка при этом назад не ушла?
Нет не ушла ,для этого японци придумали шлицевое на кардане.Колесо просто уперлось в арку и все(хорошо что она у меня усилино.

Пострадал тока амортизатор,панара.


Amil

Продвинутый новичок
4 Октябрь 2007
41
11
0
44
Москва
Езжу на ...
Jimny 2007 АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

обрадовал...
ЗЫ. и еще один вопрос чайника: вот все тут панара - панара...., што это за тяга такая и где ее искать, может и у меня пострадала?....
Это случайно не 45300-81A50 - Тяга подвески?


-=BOROV=-

Свой в доску
6 Февраль 2008
503
216
0
38
Moscow
Езжу на ...
JB33W\RH\98\AT\custom TR-1
Ответ: Есле вдруг Сломался Продольный рычаг моста

обрадовал...
ЗЫ. и еще один вопрос чайника: вот все тут панара - панара...., што это за тяга такая и где ее искать, может и у меня пострадала?....
Это случайно не 45300-81A50- Тяга подвески?
-Панара это тяга закрепленная одним концом к мосту а други к раме-ее функция коректировать поперечные перемещения моста относительно рамы.

Для общего понимания посмотри как она устроена в заднем мосту(она там одна поперечная) и найди аналог не переднем мосту.

Номер который ты дал-правельный для леворуких моделей у меня праворукая номер другой

  • Нравится
Реакции: 1 человек


dreadnought

Наш человек
16 Апрель 2008
199
24
0
Chelyabinsk
Ответ: Есле вдруг Сломался Продольный рычаг моста

Как показало вскрытие:
1.Левый рычаг тоже погнут
2.Правый аморт согнулся немного
3.Панара тоже кривая
Мост цел полуоси и т.д на месте


Вот думаю заказывать у Бельгийцев тюненые или купить обычные или вообще сварить самим
Вот а кто-то утверждал што у нас пластилиновые мосты;)


-=BOROV=-

Свой в доску
6 Февраль 2008
503
216
0
38
Moscow
Езжу на ...
JB33W\RH\98\AT\custom TR-1
Ответ: Есле вдруг Сломался Продольный рычаг моста

История продолжается
Сначала я заказал новые рычаги которые в итоге шли почти месяц
В итоге пришел тока один рычаг но зато с сайленблоками!!

И тут мне Рома Предложил купить б\у шные усиленные анвировские которые стояли у Сергея из Красногорска.

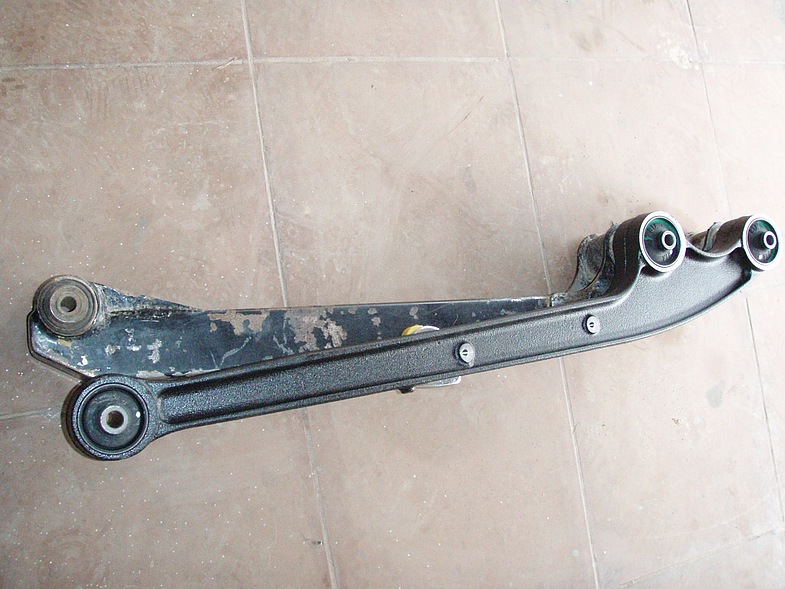

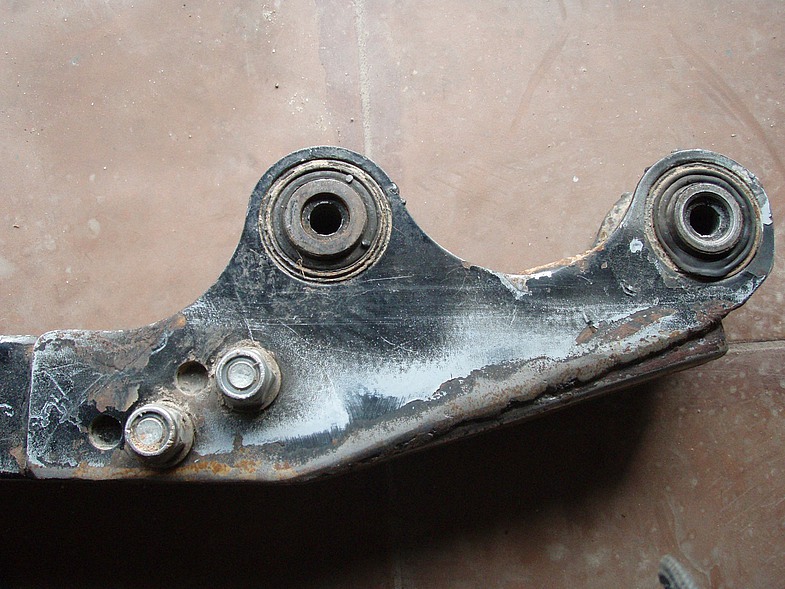

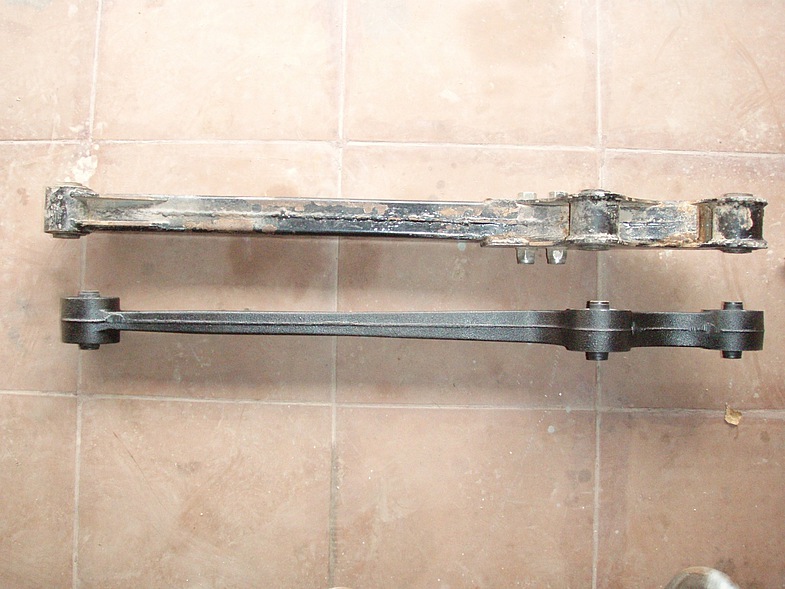

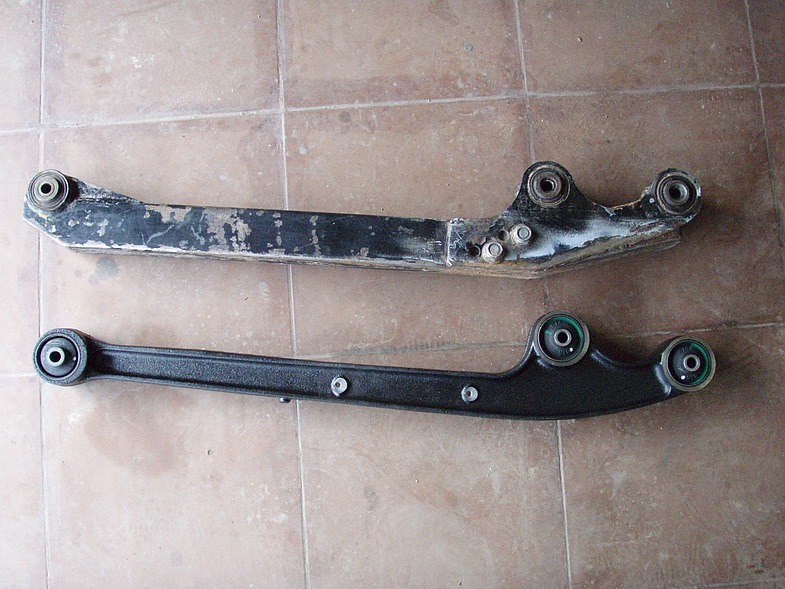

Вот я забрал эти мега усилинные Рычаги .выглидит брутально когда первый раз увидел их.

На выходных занялся установкой сначала долго вникал в общий конструктив данного девайса.Сайленблоки от Волги.!!Вес рычага 6.20 кг (стандарт 4.20)

В каждый рычаг помещается около 500грам грязи которую я долго и упорно вычащал,затем просто заварил все места куда может грязька попасть и попутно убрал острые углы.Только потом догнал почему оставили эти места и не заварили их раньше,та пара болтов которые проходят сквозь рычаг являются некой заглушкой и усиленим и смысл их для того что -бы можно менять длину рычага путем снятия сварного шва с обоих сторон и дальнейшего заваривания обратно.

Ну да ладно, начал установку,без 2-х бутылочных домкратов не обошлось.Встали на свое место,поменялся угол наклона моста(кастор) это видно из фото как отличается угол ст рычага и анвировского ,попутно заливая масло в пер мост оказалось что туда влезает не 900 мл грам как раньше а около 1.8 литра.

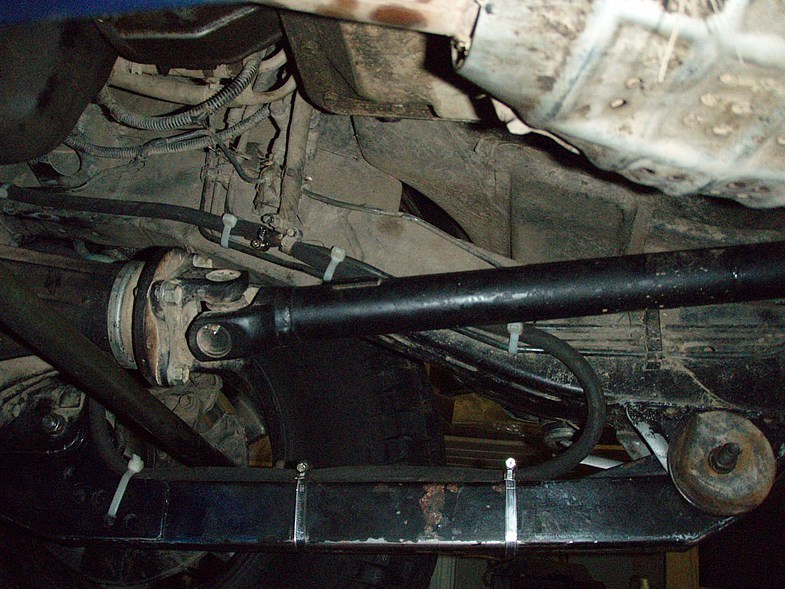

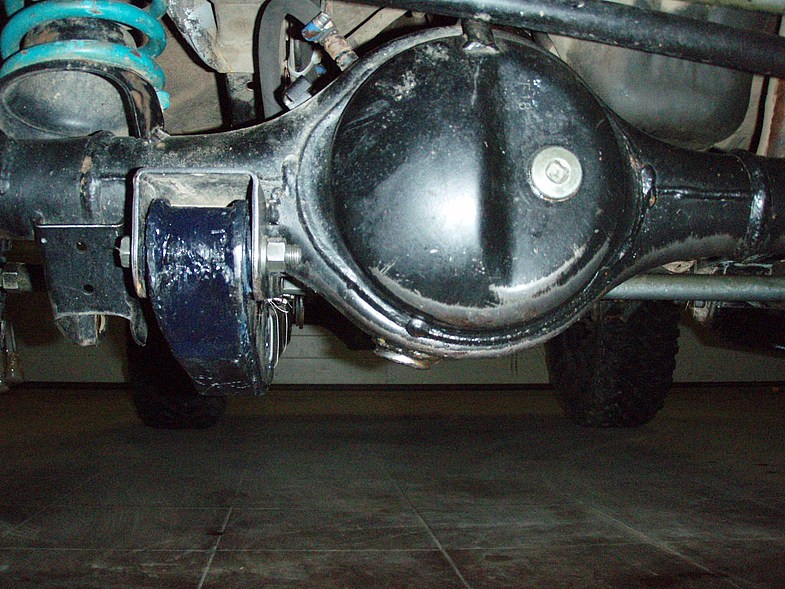

Но самое на мой взгляд Отстойное что теперь клиренс измеряется не по нижней точки картера моста а по нижней точке рычага переднего моста-и ниже картера Он на 2 см

Посмотрим как оно покажет себя в ховнах







14th

Сузуковод со стажем
26 Август 2008
1,343
171
0
45
Москва, СЗАО
Езжу на ...
Jimny 2008 AT
Ответ: Есле вдруг Сломался Продольный рычаг моста

Мне показалось, или нет: ховстовик моста смотрит чуть чуть вниз?


obnovlenie_vnov

Эксперт
Премиум-аккаунт
5 Сентябрь 2007
3,707
1,538
0
Москва, ЗАО-ЮЗАО
Езжу на ...
Suzuki Jimny - 2007 - 1,3 - красный - самый лучший Жужик на свете!
Ответ: Есле вдруг Сломался Продольный рычаг моста

да, низенько висят.. прям рессорный Патруль.

Офф.
Но как же мне нравиться самой название!!! Каждый раз, когда вижу - ржу....Борислав, прости...

Есле вдруг Сломался Продольный рычаг моста

:hilarious::hilarious::hilarious:


REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

История продолжается
Сначала я заказал новые рычаги которые в итоге шли почти месяц
В итоге пришел тока один рычаг но зато с сайленблоками!!

И тут мне Рома Предложил купить б\у шные усиленные анвировские которые стояли у Сергея из Красногорска.
Вот я забрал эти мега усилинные Рычаги .выглидит брутально когда первый раз увидел их.

На выходных занялся установкой сначала долго вникал в общий конструктив данного девайса.Сайленблоки от Волги.!!Вес рычага 6.20 кг (стандарт 4.20)

В каждый рычаг помещается около 500грам грязи которую я долго и упорно вычащал,затем просто заварил все места куда может грязька попасть и попутно убрал острые углы.Только потом догнал почему оставили эти места и не заварили их раньше,та пара болтов которые проходят сквозь рычаг являются некой заглушкой и усиленим и смысл их для того что -бы можно менять длину рычага путем снятия сварного шва с обоих сторон и дальнейшего заваривания обратно.

Ну да ладно, начал установку,без 2-х бутылочных домкратов не обошлось.Встали на свое место,поменялся угол наклона моста(кастор) это видно из фото как отличается угол ст рычага и анвировского ,попутно заливая масло в пер мост оказалось что туда влезает не 900 мл грам как раньше а около 1.8 литра.

Но самое на мой взгляд Отстойное что теперь клиренс измеряется не по нижней точки картера моста а по нижней точке рычага переднего моста-и ниже картера Он на 2 см

Посмотрим как оно покажет себя в ховнах
Ну хочу тебя обрадывать... заглянул вчера на своего из ямы, рулеткой не тыкал, но визуально стандартные передние рычаги на 1-1.5 см ниже шишки переднего редуктора. Но они заметно тоньше и зализаней... Мне другое не понятно, зачем было так опускать рычаг вниз на креплении к раме... Этож самое заподлистое место, зачастую машина на перегибах усаживается именно на крепления рычагов к раме!! Я два триала проиграл, усевшись на фесках и глиняном ребре именно на передние крепления рычагов. Жуть, нах!!!





ilya@джимник

Эксперт
6 Февраль 2006
4,067
497
0
Езжу на ...
Енот
Ответ: Есле вдруг Сломался Продольный рычаг моста

Мне другое не понятно, зачем было так опускать рычаг вниз на креплении к раме...
Ром, это такой "тупой" метод исправления кастора, я видел у японцев на фотках так же (только там уши крепления надставляют). Для кастора действенно, но имхо соверешенно не по уму.


-=BOROV=-

Свой в доску
6 Февраль 2008
503
216
0
38
Moscow
Езжу на ...
JB33W\RH\98\AT\custom TR-1
Ответ: Есле вдруг Сломался Продольный рычаг моста

Ну хочу тебя обрадывать... заглянул вчера на своего из ямы, рулеткой не тыкал, но визуально стандартные передние рычаги на 1-1.5 см ниже шишки переднего редуктора. Но они заметно тоньше и зализаней... Мне другое не понятно, зачем было так опускать рычаг вниз на креплении к раме... Этож самое заподлистое место, зачастую машина на перегибах усаживается именно на крепления рычагов к раме!! Я два триала проиграл, усевшись на фесках и глиняном ребре именно на передние крепления рычагов. Жуть, нах!!!
Пасиб что обрадывал. а То я беспокоился да и пох на это крепление к раме зато Мощьно!!!


REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

Пасиб что обрадывал. а То я беспокоился да и пох на это крепление к раме зато Мощьно!!!
Везет тебе, нет у тебя три месяца в году бетонной колеи :D


dreadnought

Наш человек
16 Апрель 2008
199
24
0
Chelyabinsk
Ответ: Есле вдруг Сломался Продольный рычаг моста

Съездили в горы)))

Где не дорого приобрести передний правый рычаг моста на леворульного Джимника 2008 года. Если есть тюненговые (усиленные) варианты буду рад.
Интересуют ссылки. Так как яндекс с гуглем мне не помогли((

Насколько кретична езда с погнутым в пределах 2 мм. по центру рычагом?


bobka

Ветеран
21 Август 2007
1,523
199
0
45
Екатеринбург
Езжу на ...
SJS 2002г. АКПП зеленый, был
Ответ: Есле вдруг Сломался Продольный рычаг моста

Съездили в горы)))

Где не дорого приобрести передний правый рычаг моста на леворульного Джимника 2008 года. Если есть тюненговые (усиленные) варианты буду рад.
Интересуют ссылки. Так как яндекс с гуглем мне не помогли((

Насколько кретична езда с погнутым в пределах 2 мм. по центру рычагом?
Это что за навождение, что все рычаги то ломают?
А Вас как угораздило?
Блин, таким макаром эта деталь тоже расходником станет...




dreadnought

Наш человек
16 Апрель 2008
199
24
0
Chelyabinsk
Ответ: Есле вдруг Сломался Продольный рычаг моста

Это что за навождение, что все рычаги то ломают?
А Вас как угораздило?
Блин, таким макаром эта деталь тоже расходником станет...
Ну я не сломал, потому что видимо не пил)) Просто поднимались по колее с камнями. Причем со скорость 1-2 км час. Итог замята переднее крепление рычага и сам рычаг немного замят, буквально еле-еле, еслиб крепление не помял я бы и незаметил...


-=BOROV=-

Свой в доску
6 Февраль 2008
503
216
0
38
Moscow
Езжу на ...
JB33W\RH\98\AT\custom TR-1
Ответ: Есле вдруг Сломался Продольный рычаг моста

Съездили в горы)))

Где не дорого приобрести передний правый рычаг моста на леворульного Джимника 2008 года. Если есть тюненговые (усиленные) варианты буду рад.
Интересуют ссылки. Так как яндекс с гуглем мне не помогли((

Насколько кретична езда с погнутым в пределах 2 мм. по центру рычагом?
Есть стандартный рычаг новый с сайленблоками отдам за 6000р
Для инфы на московских разборках б\у стоит 6500 минимум


dreadnought

Наш человек
16 Апрель 2008
199
24
0
Chelyabinsk
Ответ: Есле вдруг Сломался Продольный рычаг моста

Есть стандартный рычаг новый с сайленблоками отдам за 6000р
Для инфы на московских разборках б\у стоит 6500 минимум
Если с страховкой не прокатит, то я отпишу. Время до следующей недели. Окей?


dreadnought

Наш человек
16 Апрель 2008
199
24
0
Chelyabinsk
Ответ: Есле вдруг Сломался Продольный рычаг моста

Это что за навождение, что все рычаги то ломают?
А Вас как угораздило?
Блин, таким макаром эта деталь тоже расходником станет...
http://v-y-n.livejournal.com/

Здесь кратенько о том как погнуть рычаг)


Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

Есть ли у кого-нибудь желание поставить усиленные продольные рычаги подвески с коррекцией кастора? Примерно 20000 выйдет с доставкой за пару. Они весят около 6,5 кг. Сайленты в подарок, как обещал производитель. Я долго облизывался, но жаба не позволяет сделать такой подарок машине на четырехлетие.






14th

Сузуковод со стажем
26 Август 2008
1,343
171
0
45
Москва, СЗАО
Езжу на ...
Jimny 2008 AT
Ответ: Есле вдруг Сломался Продольный рычаг моста

Есть ли у кого-нибудь желание поставить усиленные продольные рычаги подвески с коррекцией кастора? Примерно 20000 выйдет с доставкой за пару. Они весят около 6,5 кг. Сайленты в подарок, как обещал производитель. Я долго облизывался, но жаба не позволяет сделать такой подарок машине на четырехлетие.
Цена за четыре штуки?


fanbike

Местный
23 Декабрь 2006
379
55
0
44
Красноярск
Ответ: Есле вдруг Сломался Продольный рычаг моста

Роман а почемубы тебе самому не наладить изготовление этих деталюшек - заводы есть - деталь по сути примитивная, всем у кого больше 5см на перед оно надо тк проблем много вылазит если тупо доворачивать мост.


Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

Роман а почемубы тебе самому не наладить изготовление этих деталюшек - заводы есть - деталь по сути примитивная, всем у кого больше 5см на перед оно надо тк проблем много вылазит если тупо доворачивать мост.
Опыт показывает, что выйдет дороже, если делать в нашей стране. Прислали новый прайс.

700 долларов за 4 штуки + 200-250 долларов доставка. Отдельно не хотят продавать. Я сказал им, что пусть пока катаются сами.

  • Нравится
Реакции: 1 человек

LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Есле вдруг Сломался Продольный рычаг моста

А какие подтверждения того, что они действительно усиленные?


REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

А какие подтверждения того, что они действительно усиленные?
...в лучшем случае это из холоднотянутой бесшовной трубы из углеродистой стали с толщеной стенок 4-5 мм. Они и в правду могут быть вечными. Но такие цацки можно сварить и в любой крупной "деревне". Было бы определенное желание. ;)



Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

...в лучшем случае это из холоднотянутой бесшовной трубы из углеродистой стали с толщеной стенок 4-5 мм. Они и в правду могут быть вечными. Но такие цацки можно сварить и в любой крупной "деревне". Было бы определенное желание. ;)
Лень фото рычагов выкладывать. Задние рычаги там решены интересно. Они состоят из 2 рычагов, соединяемых через сайлентблок. Всего сайлентов полуается 4 на рычаг. Прикольно. Если они мне подарят комплект за дилерство, то отпишусь. На свои заказывать не буду, кризис пришел, скотина, надо работать.

Пока все, что я покупал у тайваньцев, работало лучше, чем такие же поделки австралийцев.


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Есле вдруг Сломался Продольный рычаг моста

Это как это рычаг из 2х рычагов? очень интерестно, чо-то прям так сразу не очень понятно, как обеспечивается достаточно жесткое положение моста? не лишнего ли у него получается свободы? Да и ради чего это? Чешу репу.


Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

Это как это рычаг из 2х рычагов? очень интерестно, чо-то прям так сразу не очень понятно, как обеспечивается достаточно жесткое положение моста? не лишнего ли у него получается свободы? Да и ради чего это? Чешу репу.
Здесь на фото все есть. Как-то так будет.

http://www.giz.com.tw/english/product_detail.php?pid=1&ppid=1&Id=16


derevenskij_golfer

Ветеран
16 Январь 2007
1,971
348
83
Ленинград
Ответ: Есле вдруг Сломался Продольный рычаг моста

Здесь на фото все есть. Как-то так будет.
ОФФ: Ром, случайно лишний болт рычага (крепление к кузову) не завалялся? Почему-то резьба накрылась...


Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Есле вдруг Сломался Продольный рычаг моста

ОФФ: Ром, случайно лишний болт рычага (крепление к кузову) не завалялся? Почему-то резьба накрылась...
Сколько хочешь, если не забуду.
