Сантех-шнорхель колхозный, в фото(не для слабонервных))))

[Yora]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

А думаешь мне кто объяснял? )))

На самом деле просто пришла бумажка и все! КОгда будешь прикладывать - все встанет на свои места! Просто распечатай в формате А3 и приложи - сразу все поймешь! На сколько помню маленкое - поворотник - по нему и ориентируйся! Неправильно не приложишь!

Справа - дверь, слева - крыло! как распечатать загиб листа, который у меня не убрался - не знаю.. да и нужен ли он...



[Zozo]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Не подскажете, что за приблуда это, ресивер? зачем он нужен?

И еще, если капли воды попадают в шнорхель, то они просто испаряются/впитываются в фильтр?



[EDI]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Не подскажете, что за приблуда это, ресивер? зачем он нужен?

И еще, если капли воды попадают в шнорхель, то они просто испаряются/впитываются в фильтр?

в нём хранится вакум
капли дождя испаряются, всасываются в фильтр а так же ДВС способен переваривать малые порции воды
если поставишь отсекатель воды на конец - то проблемы не будет



[Zozo]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

капли дождя испаряются, всасываются в фильтр а так же ДВС способен переваривать малые порции воды
если поставишь отсекатель воды на конец - то проблемы не будет

Что за отсекатель? Я собираюсь поставить вот такую приблуду:



[EDI]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

иди на верх ,сообщение №27



[Artrom]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

И еще, если капли воды попадают в шнорхель, то они просто испаряются/впитываются в фильтр?

Я так скажу, туда даже стаканами попадало, выжили, но шнорхель после этого поставил 8)))



[Zozo]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

иди на верх ,сообщение №27

И? Что за ресивер такой?)



[Artrom]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

И? Что за ресивер такой?)

Отрывать его нельзя 8) У кого пневмохабы, если не путаю ничего 8)



[Drapp]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Отрывать его нельзя 8) У кого пневмохабы, если не путаю ничего 8)

Путаете) Он никакого отношения к пневмохабам не имеет) Я его выкинул, и нормально хабы включаются)



[Artrom]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Ну значется - лоханулся 8)))
Но для чего-то же он нужЁн, завтра ради интереса посмотрю к чему он прикорячен, где у нас там ещё пневма используется?



[Zozo]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Путаете) Он никакого отношения к пневмохабам не имеет) Я его выкинул, и нормально хабы включаются)

Так что это? Я правильно понимаю, что всю ватрушку могу выкинуть?)



[Artrom]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Так что это? Я правильно понимаю, что всю ватрушку могу выкинуть?)

Улитку нафиг естественно, а вот по рессиверу не торопись 8)

Добавлено через 3 минуты

скручиваем ресивер вакуумный, впускной тракт и корпус фильтра.
в трубку подходящую к вакуумному засовываем болт ф4 густо обмазанный силиконом( только для машин с ручными хабами)

Сдаётся мне, что я всё таки прав был

как бы странно, что без него пневмохабы работают



[MPV]

Конечно прав, ресивер на прямую относится к пневмосистеме хабов.
В том что включается без него нет ничего удивительного.
Вот только пп на высоких оборотах может не включиться, разрежение совсем другое чем на холостых оборотах.

Улитку нафиг естественно, а вот по рессиверу не торопись 8)

Добавлено через 3 минуты


Сдаётся мне, что я всё таки прав был

как бы странно, что без него пневмохабы работают



[yurydiver]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Эта банка называется коллектор вакуума. Служит для того, чтобы можно было выключить пневмохабы при неработающем двигателе! Например, как я понимаю, когда требуется буксировка, а вы поломатый с включенными хабами.



[MPV]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Главное назначение ресивера включение и выключение хабов на любых оборотах двигателя. Хабы необязательно отключать при буксировке, достаточно отключить раздатку.

Эта банка называется коллектор вакуума. Служит для того, чтобы можно было выключить пневмохабы при неработающем двигателе! Например, как я понимаю, когда требуется буксировка, а вы поломатый с включенными хабами.



[yurydiver]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Главное назначение ресивера включение и выключение хабов на любых оборотах двигателя. Хабы необязательно отключать при буксировке, достаточно отключить раздатку.

http://www.suzuki-club.ru/forum/attachment.php?attachmentid=15638&d=1267098437

См. стр. 4,5.



[Artrom]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

А теперь самое интересное 8)))
Что мы вообще за него уцепились?
Шнорхель и с ним замечательно становится

Пусть стоит, деталь особо не мешает и оказывается не лишняя.



[Егор2]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Юр, а что это за чудесный документ такой. на который ты ссылку привел? он только про хабы есть?

Артем, это Гизовский ставится, а сантехнический видимо нет.



[Artrom]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Юр, а что это за чудесный документ такой. на который ты ссылку привел? он только про хабы есть?

Артем, это Гизовский ставится, а сантехнический видимо нет.

Сантехнический встанет как хошь, надо только нужные колена подобрать. Я так думаю.
А на крайняк ресивер можно просто в другое место переместить, а не выкидывать



[yurydiver]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Юр, а что это за чудесный документ такой. на который ты ссылку привел? он только про хабы есть?

Это перевод главы из сервисного мануала, выполненный севастопольским коллегой.
Лежит здесь:
http://www.suzuki-club.ru/forum/showthread.php?t=43494

Там есть, конечно, неточности. Лучше пользоваться оригиналом, но на него ссылку просто не дашь...



[umka]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

И? Что за ресивер такой?)

Я думаю что это не ресивер, это "антирезонатор" ). Служит для того чтобы двигатель не гудел.

Принцип работы примерно как у емкости, или скорее даже индуктивности только сглаживает не ток и напряжение, а колебания воздуха.

Воздух во впускнйо коллектор сосется не перманетно а дискретно ) И чтобы всякий пластик и.т.д. и.т.п. не гудел-вибрировал - он как бы имеет демпфирующий запас воздуха из которого малыми порциями берется доп. обьем.

И еще, знатоки ДВС-а поправте меня если я ошибаюсь. )

Бензиновый ДВС совсем немного воды пережует и выплюнет, однако в случае с дизелем, который тут постоянно продвигают такой фокус лучше не допускать. Обьем камеры сгорания у дизеля настолько маленький что критическое значение имеет даже толщина прокладки ГБЦ.



[Artrom]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Умка, мы не про улитку, а про железный баллончик рядом с ней 8)))



[umka]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Умка, мы не про улитку, а про железный баллончик рядом с ней 8)))

Черт! )))))



[MPV]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Вольный перевод с размышлениями автора, причем мне в ту сторону.
Открыл специально мануал, ничего подобного там не нашел. Там как все работает и ни слова про остановленный двигатель.
Этот емкость нужна для того чтобы была возможность включить 4вд на ходу, когда обороты двигателя высокие и дроссельная заслонка открыта, при этом разряжение несколько меньше того которое нужно для хабов. Попробуй разогнаться км до 80 и повключать и выключать 4вд, на пару раз все сработает нормально, а потом лампочка начнет мигать, скажет нет вакуума.

Это перевод главы из сервисного мануала, выполненный севастопольским коллегой.
Лежит здесь:
http://www.suzuki-club.ru/forum/showthread.php?t=43494

Там есть, конечно, неточности. Лучше пользоваться оригиналом, но на него ссылку просто не дашь...



[Zozo]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Мой вариант по вашему рецепту)))

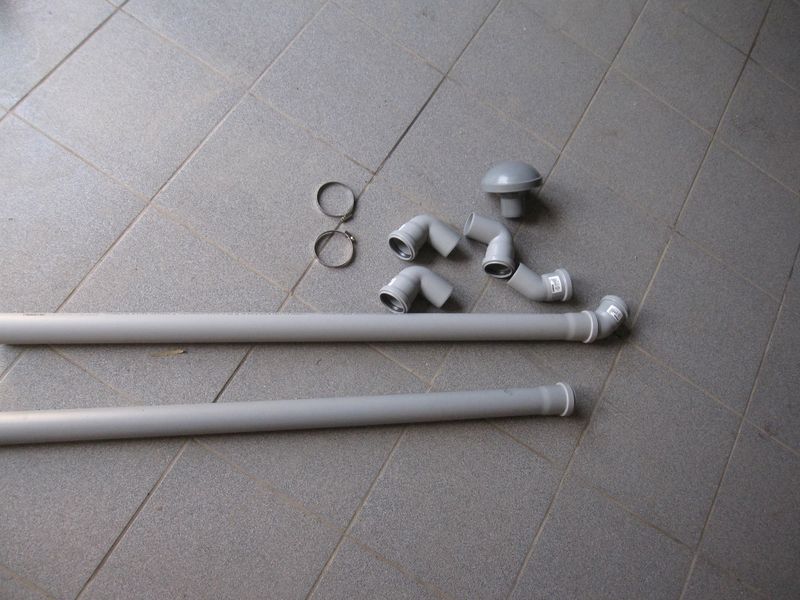

Два соревнования, два брода и две ужасных мысли о гидроударе побудили меня сделать шнорхель. Сначала я планировал заказать эксклюзив с ребятами, однако это долго и очень дорого. Поэтому мы с джимниводом-маньяком Ильей Umka решили сделать мне сантех-шнорхель.

итого: трубы с уголками и супер грибок стоили мне 418 рублей, герметик 100 рублей, манжета в крыло — 26 рублей.

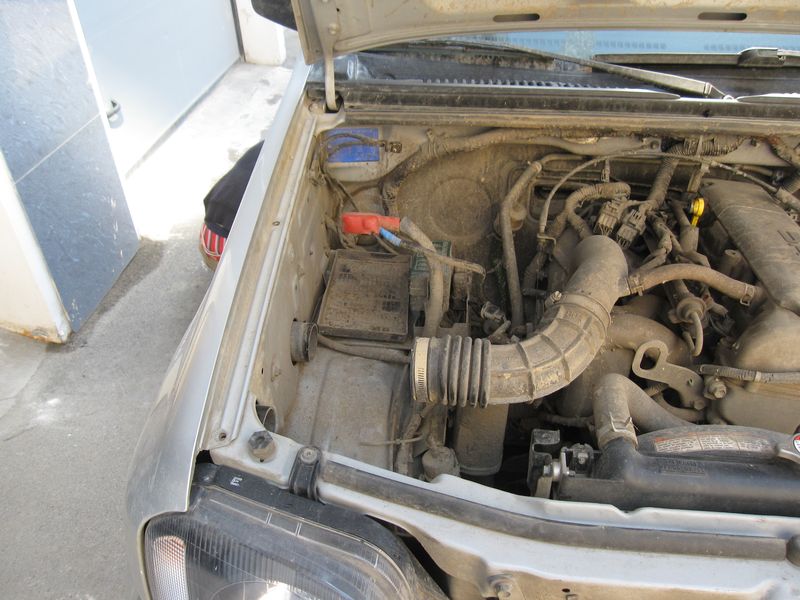

Перевешиваем ресивер пневмохабов

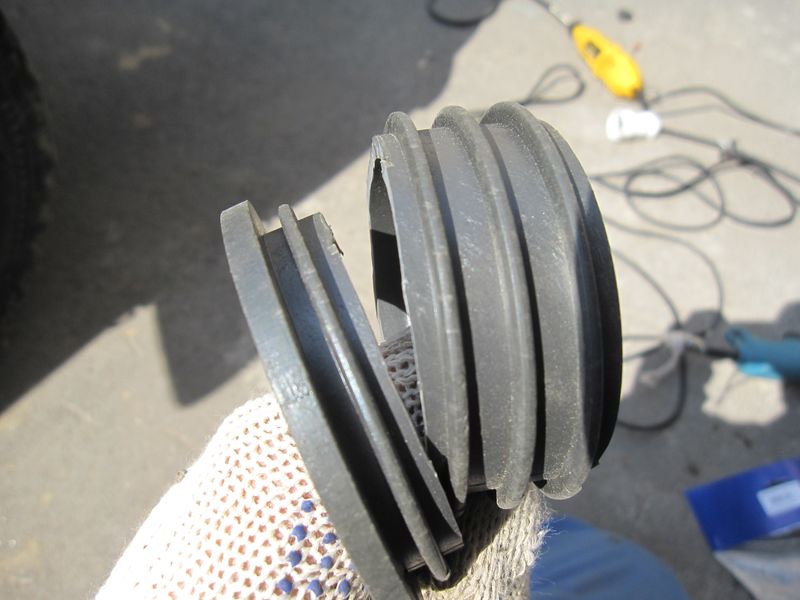

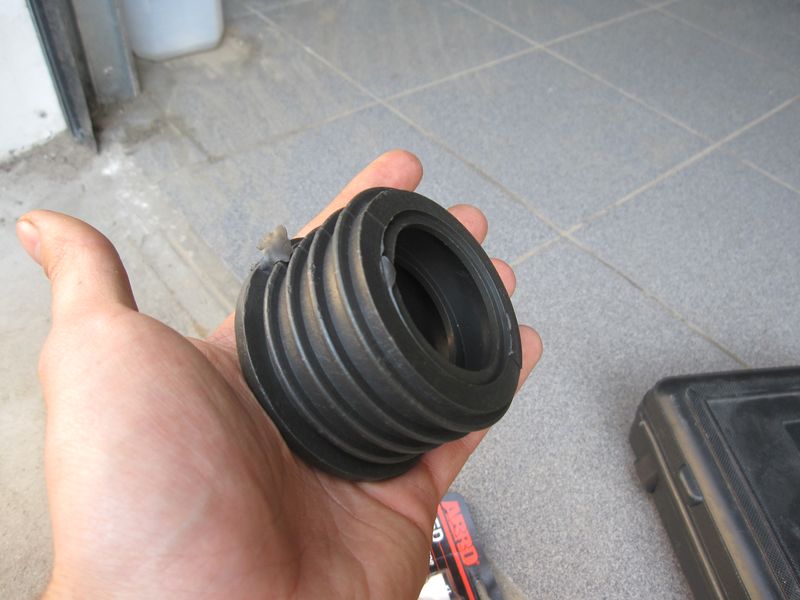

Разрезали манжету. Одна часть пошла на переходник в воздушный фильтр…

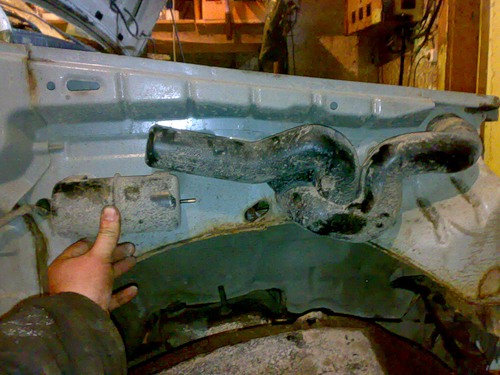

Перевесили ресивер


Заткнули слив в коробе воздушного фильтра

Пошло поехало...

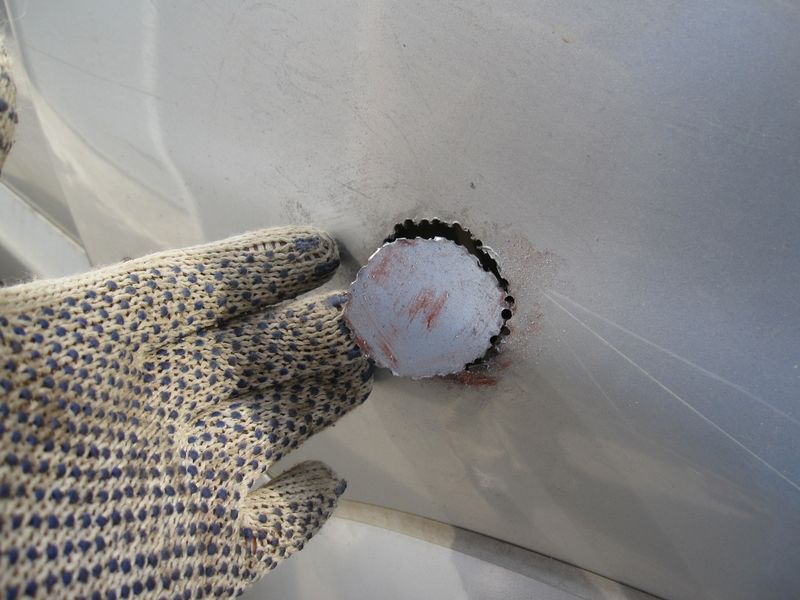

Сверлим крыло:

Оставшуюся часть манжеты вставляем в крыло


Потом уголок:

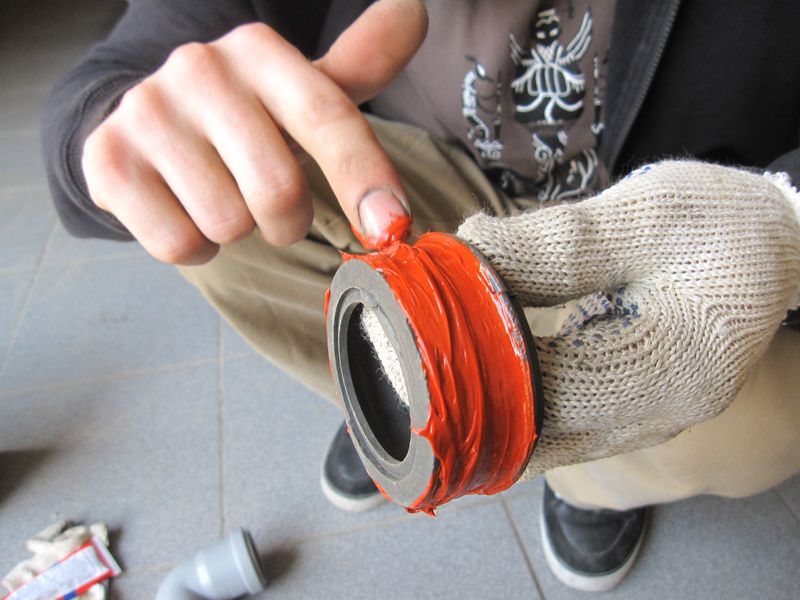

Все части сажаем на герметик...



Ржач:



Сверлим отверстие для крепежа)

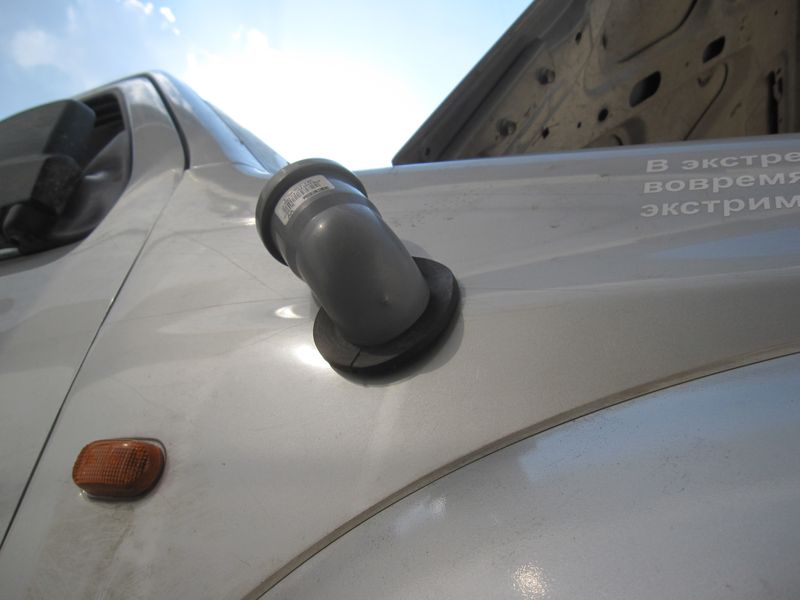

Вставили и закрепили:

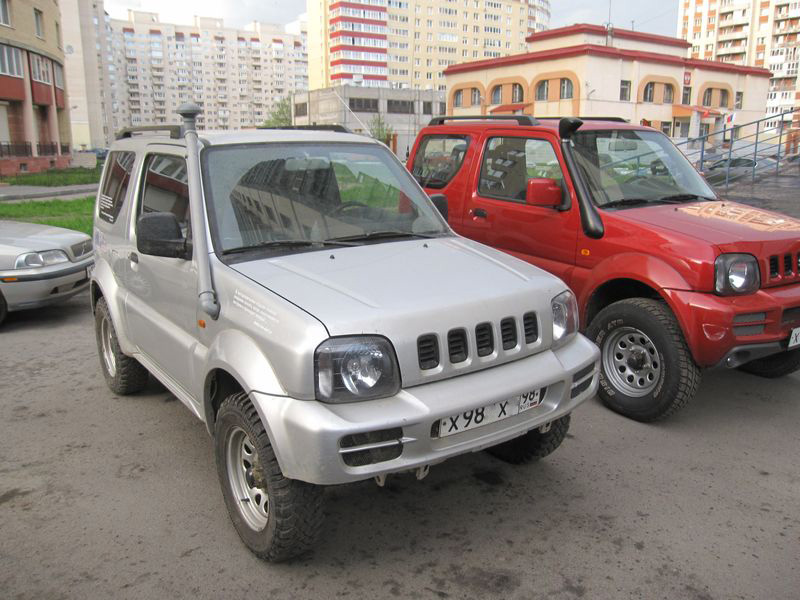

Итак... Либо с грибком, либо без него))))

Хохма: Jimny со звуком V8
[ame="http://www.youtube.com/watch?v=dWHB8Sakkdg"]http://www.youtube.com/watch?v=dWHB8Sakkdg



[Artrom]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Оперативно и наглядно. Молодца!



[Zozo]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

Оперативно и наглядно. Молодца!

Старался) Ибо понимал, как важна инструкция с большим количеством фотографий)



[Константин]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

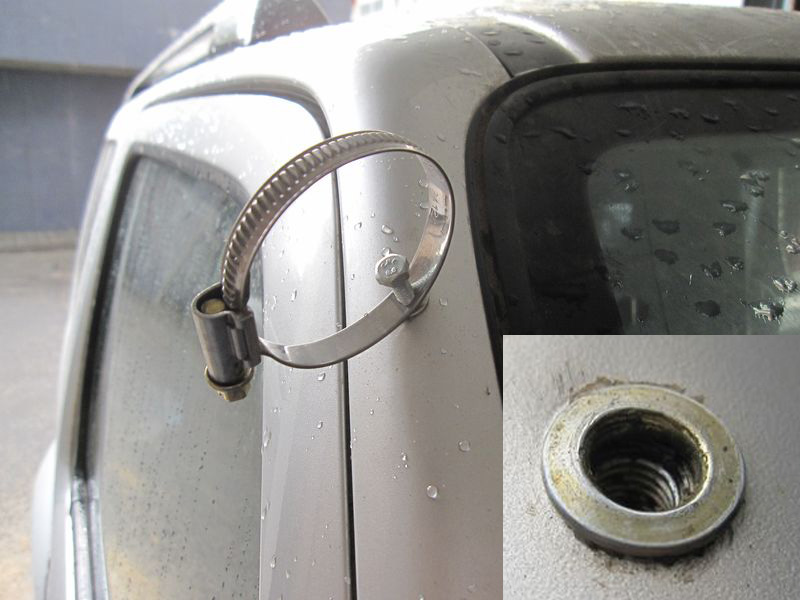

а поделитесь плиз опытом установки резьбовой клепки



[ilya@джимник]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

"Улитку" решили все-таки выкинуть? Вроде были мысли ранее кем-то озвучены, что она зачем-то нужна (к сож-ю не помню обоснование...).



[Zozo]

Ответ: снтехшноркель колхозный, в фото(не для слабонервных))))

а поделитесь плиз опытом установки резьбовой клепки

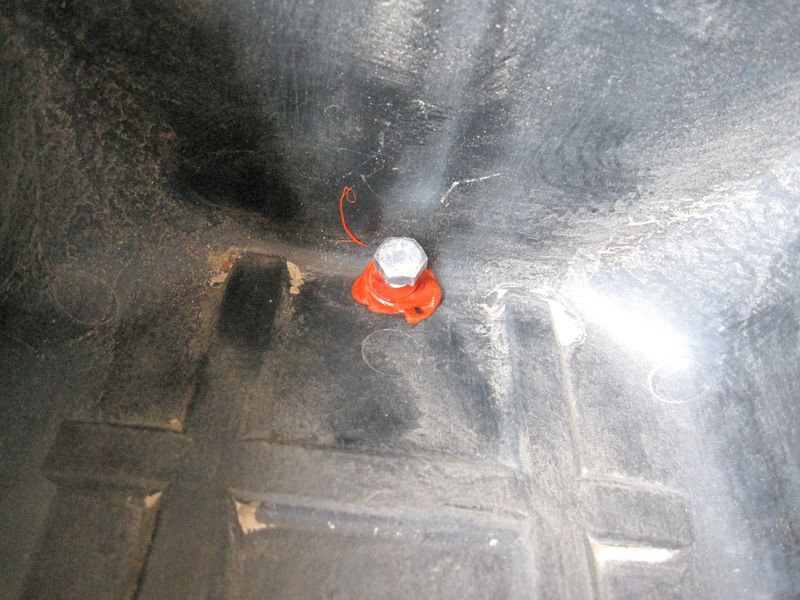

Сверлим отверстие, вставляем заклепку, дальше ввинчиваем болт с шайбами и гайкой, и начинаем гайкой выдавливать это все дело, дабы не разжалось (Умка, вроде так, да?). Потом вынимаем, замазываем поксиполом и вставляем)
