Задний силовой бампер.

Forg

Опытный сузуковод
1 Август 2008
857
121
43
г.Якутск
Езжу на ...
Toyota Corolla 89г.в. :)
Ответ: Задний силовой бампер. Очередной вариант.

Вы батенька вместо аммортизатора наверное имели ввиду пружину?
а что если поставить два аммортизатора к которым в свою очередь прикрепить эту рельсину, но так что бы она была в пазе рамы и имела запас хода тогда при контакте будет пружинить и сама не деформироваться и румк не трогать )))


Zozo

Свой в доску
27 Август 2009
643
174
0
35
Санкт-Петербург
Езжу на ...
Suzuki Jimny 2004 AT4
Ответ: Задний силовой бампер. Очередной вариант.

Сфотографирую днем. Ночью плохо получается. На крепеже можно было секономить килограмм, не больше.
Для меня это бюджетное решение, которое я смог сделалать сам в гараже из того, что было в наличии :))) По функциональности не уступающее решениям продающимся на рынке за 7-10 тыр.
просто выкладывать надо прямую ссылку в теге

Клубное предложение: КАСКО с кэшбэком до 10%

Sappfire

Профи
18 Декабрь 2007
2,322
747
0
Москва
Езжу на ...
Jimny. 2007г. Синий цвет. Левый руль, официальная поставка.
Ответ: Задний силовой бампер. Очередной вариант.

А мне нравится, смотрится очень даже органично, не выделяясь из общего облика машины, но вес...


Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!! Клубное предложение: ОСАГО с кешбеком до 10%!

  • Нравится
Реакции: 1 человек

JimSergy

Опытный сузуковод
27 Март 2008
861
110
0
Воронеж
Езжу на ...
Opel Corsa, 2007, 1.0i, Suzuki Jimny 2008 Fedima Extreme Evolution 28.5"
Ответ: Задний силовой бампер. Очередной вариант.

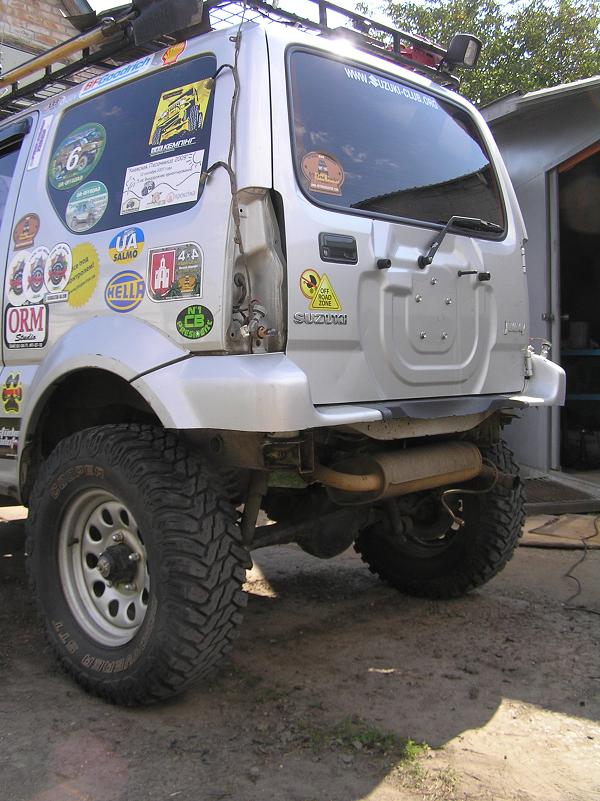

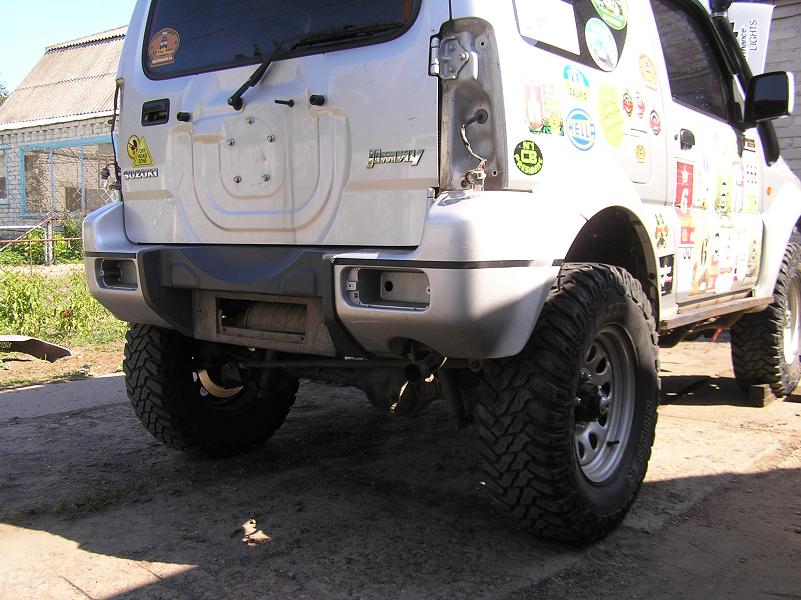

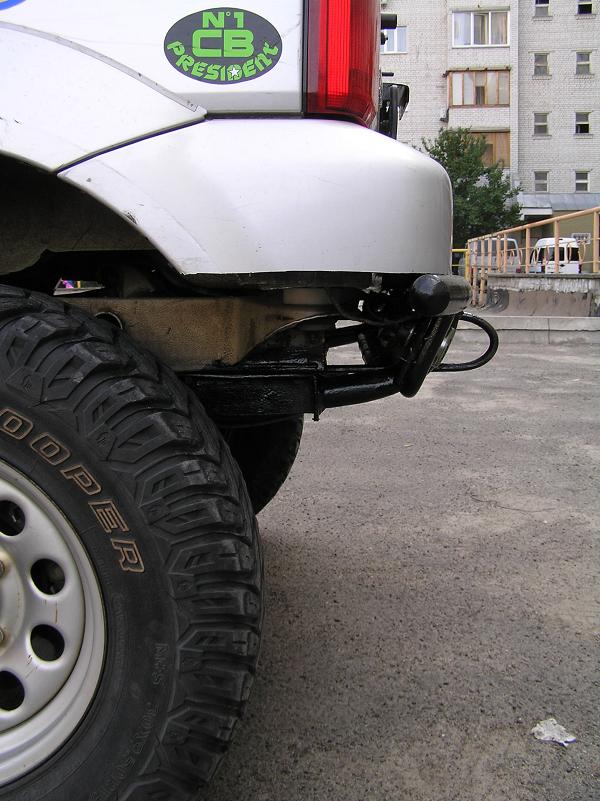

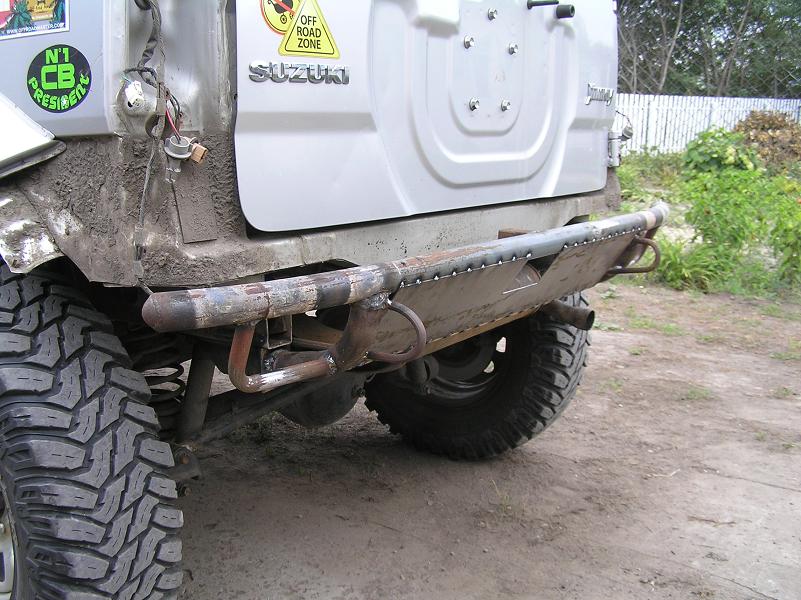

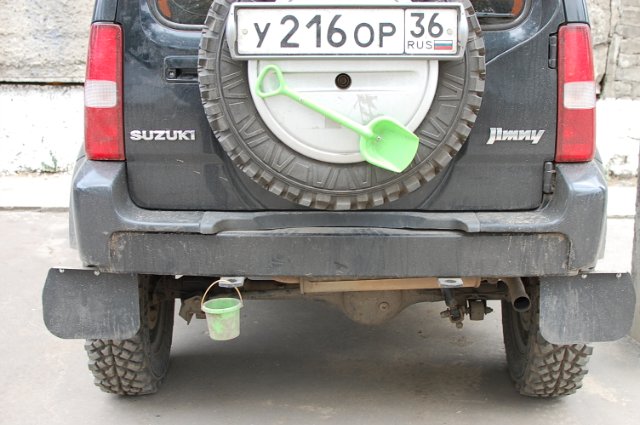

Этот бампер изначально должен бал решить три проблемы: увеличить угол заезда-выезда, предоставить возможность джечиться сзади и тянуть-быть вытянутым не опасаясь за штатные проушины и раму. К моменту установки одна проушина уже была сильно загнута и в месте крепления номерного знака на штатном бампере был порван пластик :(
Труба позволяет решить только две проблемы и усугубляет третью. При выезде из ямы круто вверх на ней можно повиснуть.

Михаил, вес можно сильно снизить использовав более тонкостенный профиль. Я делал из того, что осталось от стройки :))

Клубное предложение: КАСКО с кэшбэком до 10%

Forg

Опытный сузуковод
1 Август 2008
857
121
43
г.Якутск
Езжу на ...
Toyota Corolla 89г.в. :)
Ответ: Задний силовой бампер. Очередной вариант.

Тоже так думал, все это в теории, на практике ниразу не пробульдозил трубой землю и занимал 1 место в грунтовом триале, ну и вес трубы вообще никакой


При выезде из ямы круто вверх на ней можно повиснуть.


Sappfire

Профи
18 Декабрь 2007
2,322
747
0
Москва
Езжу на ...
Jimny. 2007г. Синий цвет. Левый руль, официальная поставка.
Ответ: Задний силовой бампер. Очередной вариант.

Михаил, вес можно сильно снизить использовав более тонкостенный профиль. Я делал из того, что осталось от стройки :))
А где этот тонкостенный найти? 120*75 вообще какой-то странный размер, я таких не встречал раньше. Есть 120*80 с толщиной в 4мм и это, вроде бы, единственная версия такого профиля, менее тонких стенок вроде нет.

А в той конструкции, что у тебя получилась, возможно повырезать какие-нить окна, чтобы избавиться от лишнего металла? Где-нить вверху, визу, на стенке, что к кузову... Только прикинуть, чтобы это минимально повлияло на прочность.

А продольные части проходят до внешней стены?


JimSergy

Опытный сузуковод
27 Март 2008
861
110
0
Воронеж
Езжу на ...
Opel Corsa, 2007, 1.0i, Suzuki Jimny 2008 Fedima Extreme Evolution 28.5"
Ответ: Задний силовой бампер. Очередной вариант.

Нет продольные части приварены к задней стенке. По поводу окон мысль хорошая. Посмотрю и попробую реализовать.

Клубное предложение: КАСКО с кэшбэком до 10%

Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
49
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Задний силовой бампер. Очередной вариант.

Нет продольные части приварены к задней стенке. По поводу окон мысль хорошая. Посмотрю и попробую реализовать.
Прикольно. Труба бы обошлась тебе в 5000 с доставкой, но ты бы сохранил фонари и получил бы возможность джечить по центру, не боясь за запаску. А так нормальный вариант, прикольный, я бы написал "малый ход! швартоваться здесь!" Можно пару-тройку покрышек от детских велосипедов на цепочках повесить, как на пристани, веселее будет.


Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!! Клубное предложение: ОСАГО с кешбеком до 10%!



Sappfire

Профи
18 Декабрь 2007
2,322
747
0
Москва
Езжу на ...
Jimny. 2007г. Синий цвет. Левый руль, официальная поставка.
Ответ: Задний силовой бампер. Очередной вариант.

Нет продольные части приварены к задней стенке.
О, по-моему, это есть слегка косяк. Если бы они шли насквозь к внешней стенке, то всё остальное можно было бы порезать треугольными окнами, практически не задумываясь о прочности и не жалея металл.

С другой стороны, если в бампер кто-то приедет, то усилие сразу передастся на раму, а сейчас будет слегка рассеиваться на деформацию профиля.

Из каких соображений был выбран именно такой вариант реализации конструкции?


JimSergy

Опытный сузуковод
27 Март 2008
861
110
0
Воронеж
Езжу на ...
Opel Corsa, 2007, 1.0i, Suzuki Jimny 2008 Fedima Extreme Evolution 28.5"
Ответ: Задний силовой бампер. Очередной вариант.

Если честно, то так было проще. Я не специалист :(( Это мой первый опыт.

Клубное предложение: КАСКО с кэшбэком до 10%

Kapibara

Наш человек
4 Июль 2007
107
22
18
36
Москва
Езжу на ...
Джим 2007.
Я давно грозился сделать собственный задний бампер.
И именно бампер, а не трубу.

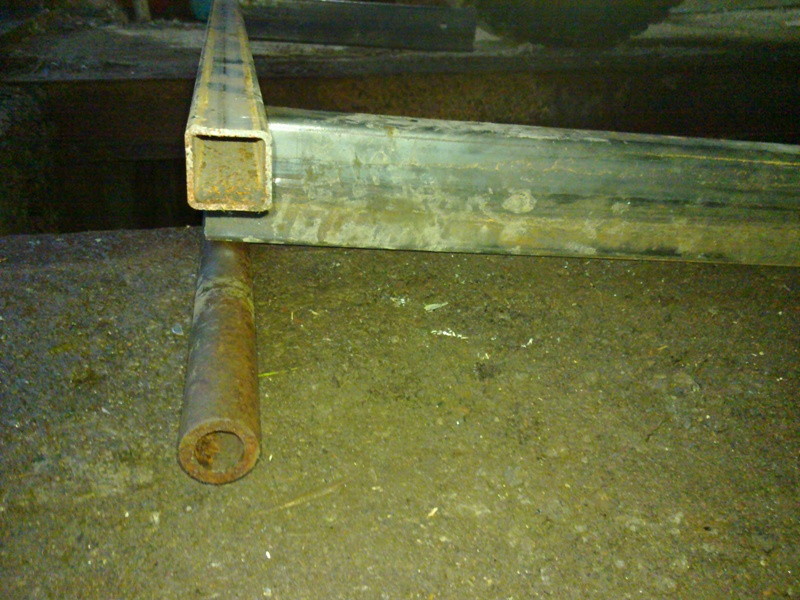

Сделан он из балки Rolling Center для откатных(Сдвижных, консольных) ворот, 5мм сталь, порошковая окраска. Крепление к раме из трубы 25*40*2мм.
Между рамой и крепежом кладется самоклеющаяся фетровая пластинка.
Вес ~15кг.

Теоретически можно сварить 25*25 + 20*25мм, тогда будет более жесткая конструкция, из-за двух доп. ребер.
Так что это только тестовый вариант.

Потрогать вживую можно будет на Джимневстрече

Крепится без сверления автомобиля!

Смотрим процесс.

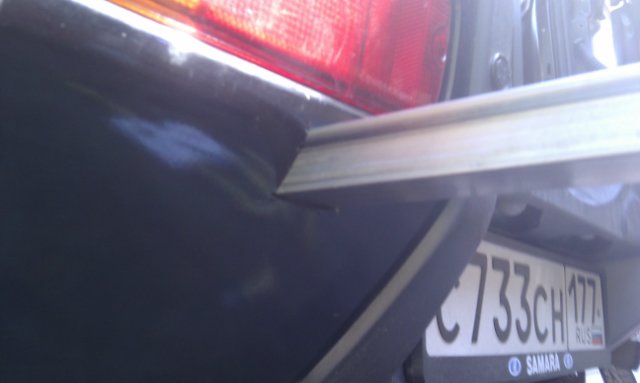

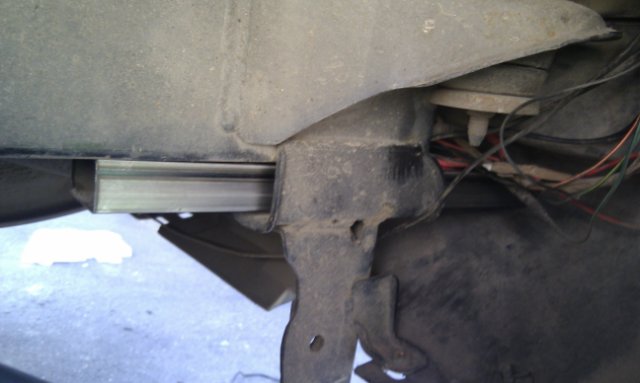

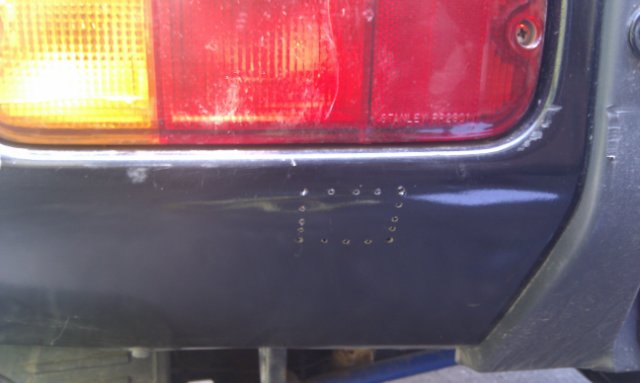

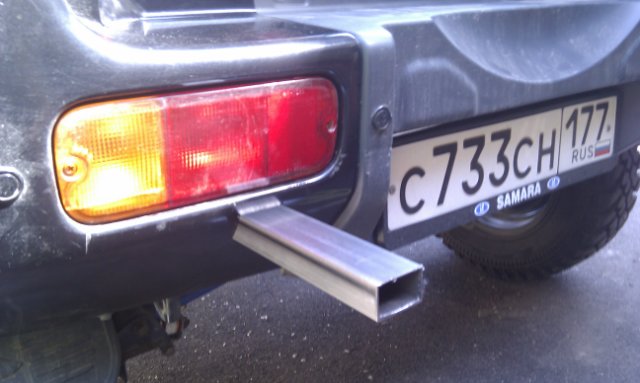

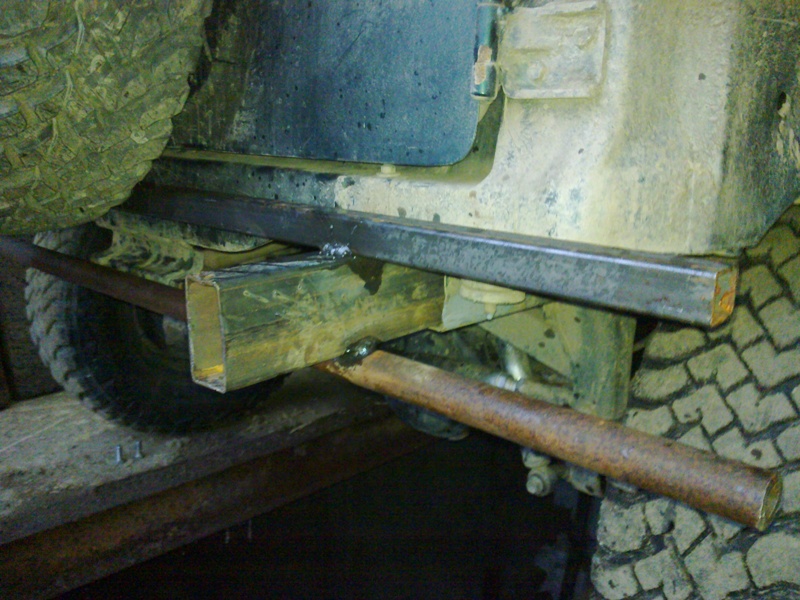

По контрольным точкам была сделана разметка, и порезан бампер, чтобы трубы вошли в проушину.

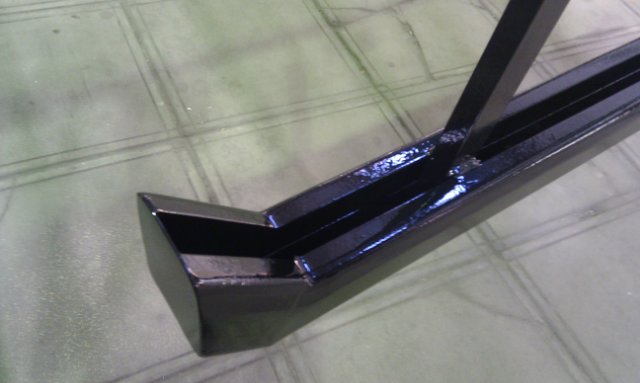

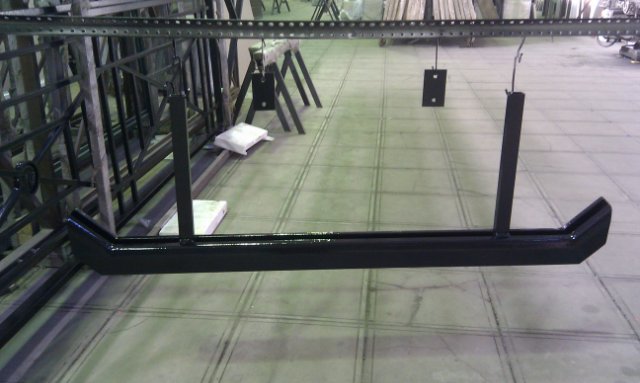

Бампер после покраски. Порошок при 200 градусах. Остывало минут 40.

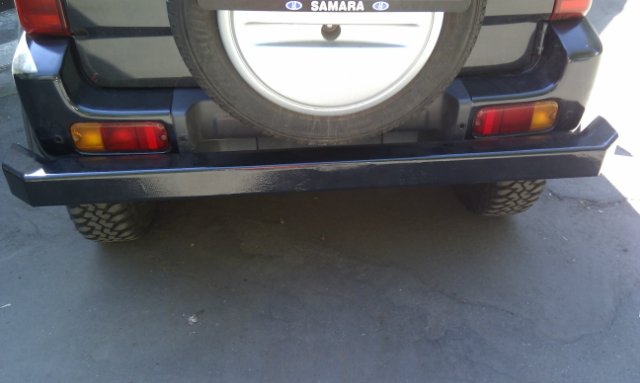

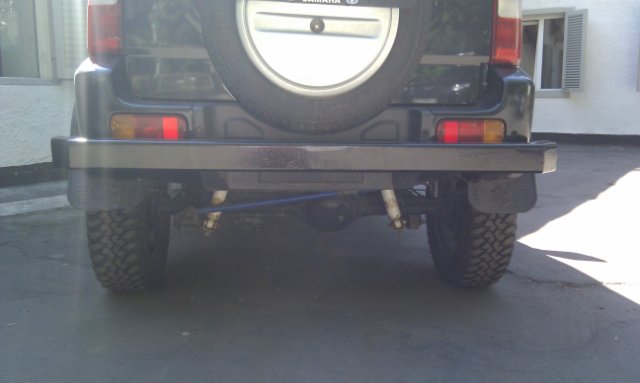

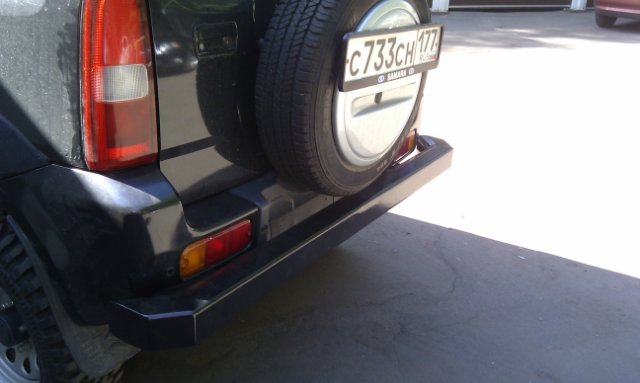

Бампер по месту.










Крепится к раме путем зажатия между двумя пластинами и стягиванием двумя шпильками. И одним поперечным болтом, который упирается в проушину, чтобы можно
было дергать кого нить, или себя.

Картинку крепления выложу завтра, забыл просто.

Реклама:

Так же можно выполнить бампер в Малой балке, тогда получится еще дешевле. ПО характеристикам она не уступает.

Покраска в любой цвет по каталогу RAL.

Цена примерно 8000р. По договоренности.

  • Нравится
Реакции: 3 человек

LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Задний силовой бампер.

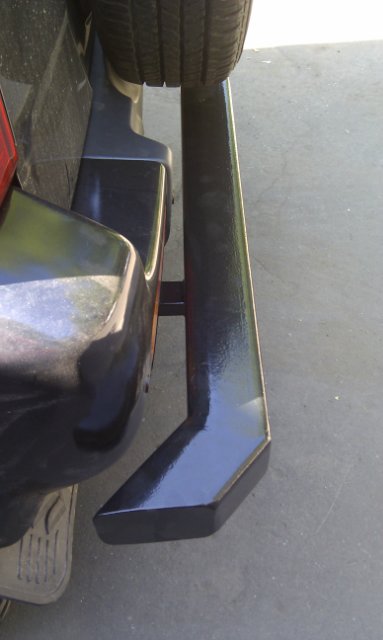

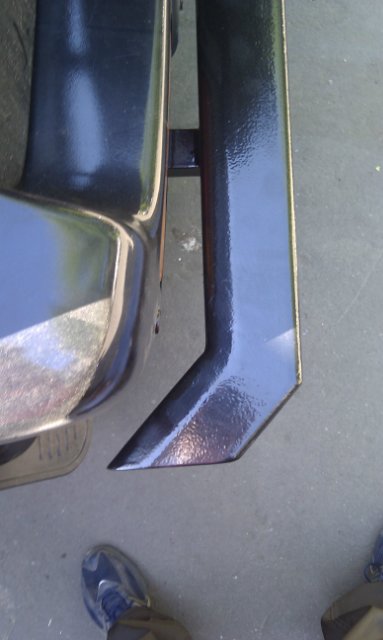

То, что висит снаружи родного пластикового бампера - это именно труба, пусть даже и квадратная, но никак не бампер (.


Kapibara

Наш человек
4 Июль 2007
107
22
18
36
Москва
Езжу на ...
Джим 2007.
Ответ: Задний силовой бампер.

Ба́мпер — энергопоглощающее устройство автомобиля (на случай лёгкого удара) в виде бруса, расположенного спереди (часто и сзади). Бампер является разновидностью буфера.
Это не главное.


Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!!
Клубное предложение: КАСКО с кэшбэком до 10%Клубное предложение: ОСАГО с кешбеком до 10%!

JimSergy

Опытный сузуковод
27 Март 2008
861
110
0
Воронеж
Езжу на ...
Opel Corsa, 2007, 1.0i, Suzuki Jimny 2008 Fedima Extreme Evolution 28.5"
Ответ: Задний силовой бампер.

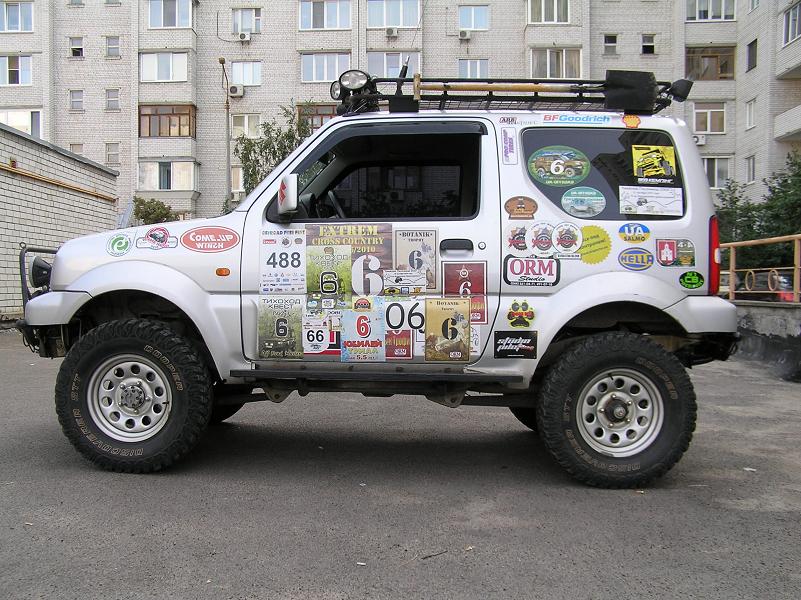

Смотрится симпатично! Но увеличивает задний свес и как мне кажется боковые клыки будут очень охотно "косить" поросль при движении через кустарник.


Kapibara

Наш человек
4 Июль 2007
107
22
18
36
Москва
Езжу на ...
Джим 2007.
Ответ: Задний силовой бампер.

Свесы с лифтом не влияют, а клыки не выходят за края кузова. Это было бы опасно.
Еще одна причина, почему воткнул тяжелый бампер, из-за жесткой задней подвески. А с ним, хоть отрабатывать стала:)


Drapp

Местный
8 Июль 2008
312
113
43
Киев
Езжу на ...
Jimny 2008
Ответ: Задний силовой бампер.

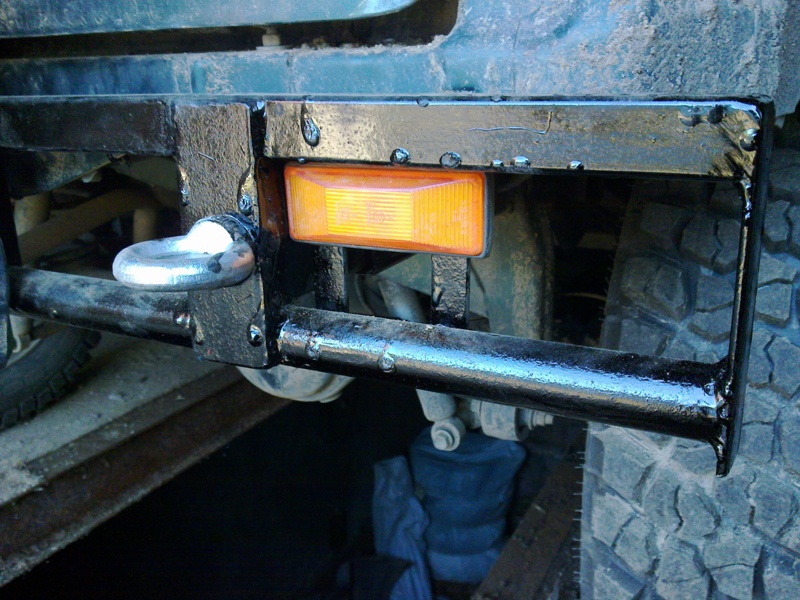

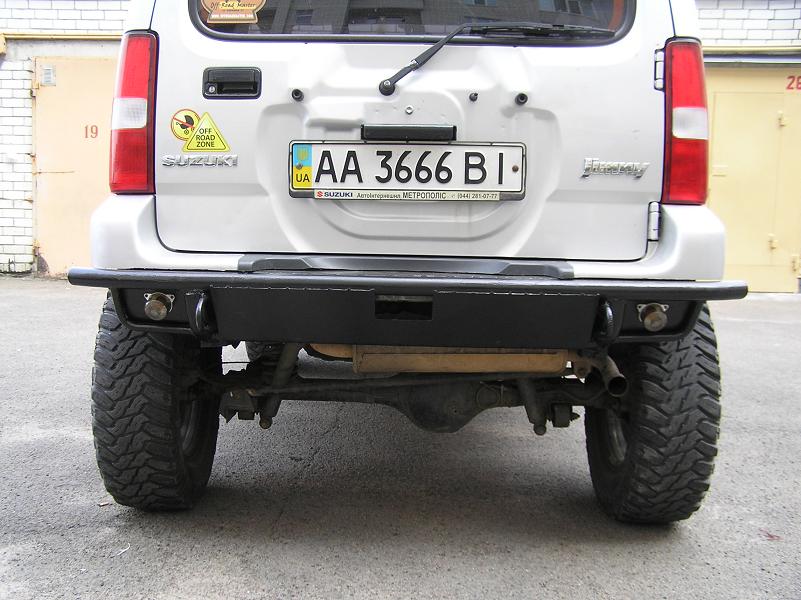

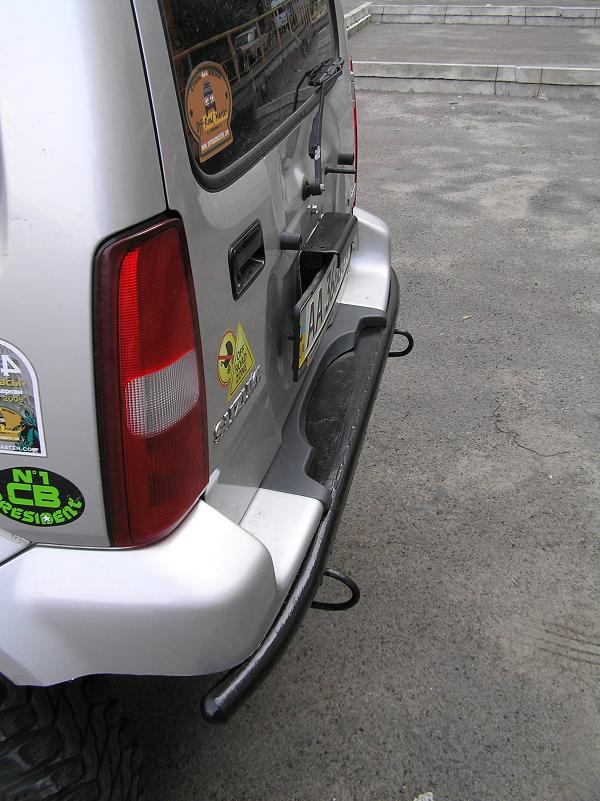

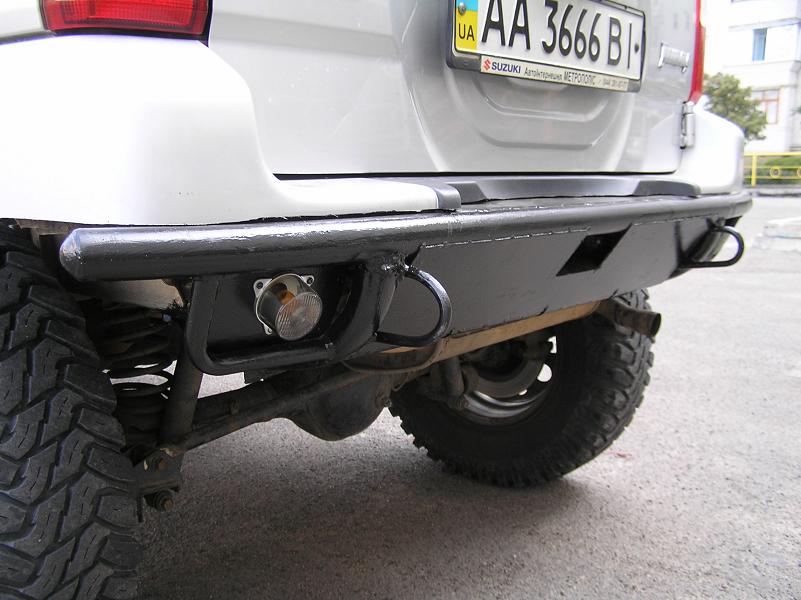

Не хотел создавать новую тему, поэтому с разрешения топикстартера, выложу фото моего бампера тут)

Буду рад услышать критику)


Вложения

Клубное предложение: КАСКО с кэшбэком до 10%

Егор2

Старожил
18 Март 2005
5,843
1,511
0
Москва, Перово
Езжу на ...
Джим 2007, механика, красный. Сток.
Ответ: Задний силовой бампер.

Няшка !!!

За края бампера джечить пробовал? не гнутся?

От чего лампочки? разъемы переделывал?

зы. хотя выглядит конечно - колхоз колхозом ))))


JimSergy

Опытный сузуковод
27 Март 2008
861
110
0
Воронеж
Езжу на ...
Opel Corsa, 2007, 1.0i, Suzuki Jimny 2008 Fedima Extreme Evolution 28.5"
Ответ: Задний силовой бампер.

Хороший легкий спортивный бампер. Только вот фонарики по моему там лишние. Не будут они там жить


Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!!
Клубное предложение: ОСАГО с кешбеком до 10%!



Old Blind Dog

Человек с пёсьей головой.
16 Май 2008
2,840
1,000
113
42
Москва, Беляево
Езжу на ...
Nissan Patrol Y260 hardtop RD28T, 92-й год, циллиндров шесть в ряд, клапанов в два раза больше, руль круглый и пиздатый.
Ответ: Задний силовой бампер.

А запаска-то где? В салоне?

Клубное предложение: КАСКО с кэшбэком до 10%

Drapp

Местный
8 Июль 2008
312
113
43
Киев
Езжу на ...
Jimny 2008
Ответ: Задний силовой бампер.

Няшка !!!

За края бампера джечить пробовал? не гнутся?

От чего лампочки? разъемы переделывал?

зы. хотя выглядит конечно - колхоз колхозом ))))
За края джечил, посередине тоже. Края, не прогибаются ни на милиметр.
Лампочки Hella, не помню точно какая серия.
Разъемы не переделывал, просто подобрал фишку.

Хороший легкий спортивный бампер. Только вот фонарики по моему там лишние. Не будут они там жить
Про фонари согласен, но небыло времени переделывать. Пускай так покатается а там посмотрим, может и приживутся)

А запаска-то где? В салоне?
Езжу без запаски 1,5 года. В городе она не нужна. А на соревнованиях, закидываю на багажник.


JimSergy

Опытный сузуковод
27 Март 2008
861
110
0
Воронеж
Езжу на ...
Opel Corsa, 2007, 1.0i, Suzuki Jimny 2008 Fedima Extreme Evolution 28.5"
Ответ: Задний силовой бампер.

Скорее всего запаска то же перекачует на багажник. 31" уже опасаюсь вешать на дверь.

Клубное предложение: КАСКО с кэшбэком до 10%

Егор2

Старожил
18 Март 2005
5,843
1,511
0
Москва, Перово
Езжу на ...
Джим 2007, механика, красный. Сток.
Ответ: Задний силовой бампер.

У меня запаска в салоне с этого года. на багажнике неудобно потому что туда траки не уложишь толком.
А так - запаска в салоне притянута стяжкой к крепежам от задних сидушек, джек притянут к запаске, а траки катаются на крыше.
Оч удобная комбинация оказалась.


Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!! Клубное предложение: ОСАГО с кешбеком до 10%!

JimSergy

Опытный сузуковод
27 Март 2008
861
110
0
Воронеж
Езжу на ...
Opel Corsa, 2007, 1.0i, Suzuki Jimny 2008 Fedima Extreme Evolution 28.5"
Ответ: Задний силовой бампер.

У меня периодически пассажиры катаются на соревнованиях :)) Продвигаю трофи в массы


Old Blind Dog

Человек с пёсьей головой.
16 Май 2008
2,840
1,000
113
42
Москва, Беляево
Езжу на ...
Nissan Patrol Y260 hardtop RD28T, 92-й год, циллиндров шесть в ряд, клапанов в два раза больше, руль круглый и пиздатый.
Ответ: Задний силовой бампер.

Соревнования соревнованиям рознь, видать... 8)

Клубное предложение: КАСКО с кэшбэком до 10%

Егор2

Старожил
18 Март 2005
5,843
1,511
0
Москва, Перово
Езжу на ...
Джим 2007, механика, красный. Сток.
Ответ: Задний силовой бампер.

Там где я катаюсь трасса в основном раллийная с трофийными или триальными подъездами к точкам. соответственно на точках пассажирам скучно сзади да и вес их мне не нужен, а на перегонах между точками у меня даже пристегнутый штурман головой в потолок уходит, чтож говорить про тела сзади... поэтому задние сидушки давно ампутированы.

... хотя может это тоьлко мне трасса раллийной кажется ) а для других она вполне даже трофийная ))))))
Средняя скорость получается около 5 кмч на соревнованиях. максималку не мерял.


ilyushka

пенсия
Премиум-аккаунт
11 Сентябрь 2008
1,681
630
113
48
Камчатка
Езжу на ...
Jimny JB43W AT 2001 г.в. Made in Japan
SX-4 JA11 AT 2006 г.в. Made in Japan
Jimny JB43W AT 2005 г.в. Made in Japan
Ответ: Задний силовой бампер.

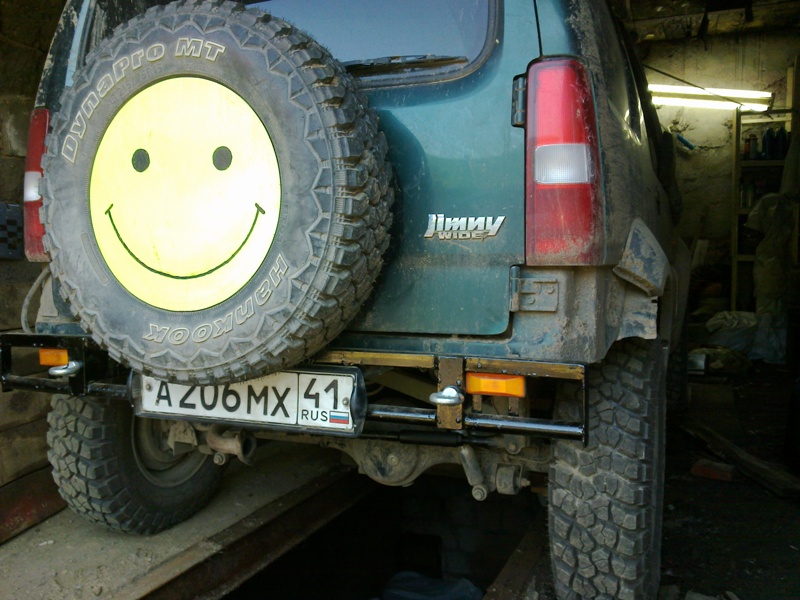

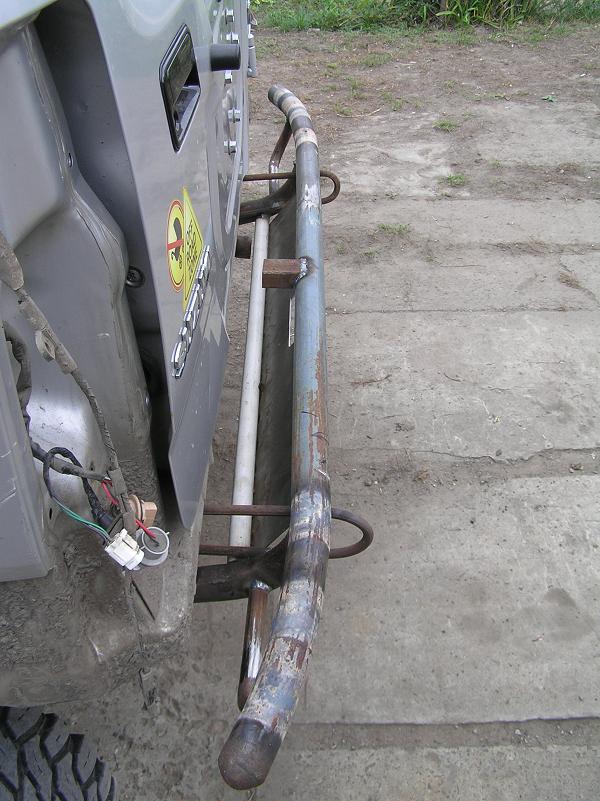

Позвольте и мне похвастаться своим изделием...


Вложения

Егор2

Старожил
18 Март 2005
5,843
1,511
0
Москва, Перово
Езжу на ...
Джим 2007, механика, красный. Сток.
Ответ: Задний силовой бампер.

Блин на запаске прикольный. А рымболты в качестве проушин не живут - они под углом моментально ломаются. Провеерено на себе
