Экспедиционный багажник своими руками

dreadnought

Наш человек
16 Апрель 2008
199
24
0
Chelyabinsk


Ronin

Местный
15 Июнь 2007
384
54
0
Пенза
Ответ: Экспедиционный багажник своими руками

Угу. А сверху сумок на пластик накидать. Производства Сапфира :)) То-то пластик рад будет.


Sappfire

Профи
18 Декабрь 2007
2,322
747
0
Москва
Езжу на ...
Jimny. 2007г. Синий цвет. Левый руль, официальная поставка.
Ответ: Экспедиционный багажник своими руками

Вот я видел эту фотку раньше, но из хороших идей в ней тоько один уровень со сложенными сиденьями. В остальном-блестящий понт, пропадает куча места по бокам и со стороны двери, а углы царапают пластик багажника. Ну, если у меня всё получится, то этот ящик можно будет демонстрировать с подписью "Так выглядели динозавры" :)
Но не очень мне нравится говорить о том, что ещё не сделано...


Lavruhin

Изменник!
20 Июнь 2008
1,921
704
0
41
Москва
Езжу на ...
Пока нет
Ответ: Экспедиционный багажник своими руками

Вот я видел эту фотку раньше, но из хороших идей в ней тоько один уровень со сложенными сиденьями. В остальном-блестящий понт, пропадает куча места по бокам и со стороны двери, а углы царапают пластик багажника. Ну, если у меня всё получится, то этот ящик можно будет демонстрировать с подписью "Так выглядели динозавры" :)
Но не очень мне нравится говорить о том, что ещё не сделано...
Япы не сделают так чтоб царапало пластик. Там наверняка есть проставки. Так чтоб царапало и мешало делают на другом заводе.
С удовольствием поглядел бы на то что получится.


glutamin

Местный
29 Июль 2008
264
36
0
владивосток
Езжу на ...
JB23W,ARB,Lock right,шнорхель,лебедка ,защиты ,меххабы и т.д.
Ответ: Экспедиционный багажник своими руками

Япы не сделают так чтоб царапало пластик. Там наверняка есть проставки. Так чтоб царапало и мешало делают на другом заводе.
С удовольствием поглядел бы на то что получится.
нет там проставок у меня такой в багажнике стоит и пластик царапает



dreadnought

Наш человек
16 Апрель 2008
199
24
0
Chelyabinsk
Ответ: Экспедиционный багажник своими руками

нет там проставок у меня такой в багажнике стоит и пластик царапает
Ну вот. Японцы японцам рознь) У меня вчера керхером с пластика на кузове краску сняли:(
Первый раз на япах такое видел


bobka

Ветеран
21 Август 2007
1,523
199
0
45
Екатеринбург
Езжу на ...
SJS 2002г. АКПП зеленый, был
Ответ: Экспедиционный багажник своими руками

Ну вот. Японцы японцам рознь) У меня вчера керхером с пластика на кузове краску сняли:(
Первый раз на япах такое видел
А я себе сам керхером малость краску снял но не на кузове а на пластике арок. Фигня главное не поржавеет...:D


Ronin

Местный
15 Июнь 2007
384
54
0
Пенза
Ответ: Экспедиционный багажник своими руками

Вот я видел эту фотку раньше, но из хороших идей в ней тоько один уровень со сложенными сиденьями. В остальном-блестящий понт, пропадает куча места по бокам и со стороны двери, а углы царапают пластик багажника. Ну, если у меня всё получится, то этот ящик можно будет демонстрировать с подписью "Так выглядели динозавры" :)
Но не очень мне нравится говорить о том, что ещё не сделано...
Углы решаются резиновыми проставками по бокам. Со строноы двери царапать не будет. Ну черт его не знает, может и получится. Сумки внушают оптимизм.:D





Ronin

Местный
15 Июнь 2007
384
54
0
Пенза
Ответ: Экспедиционный багажник своими руками

нет там проставок у меня такой в багажнике стоит и пластик царапает
А что мешает привинтить его к фанере, которая под ковриком? Ы? Так, подумалось. Тогда не будет елозить.


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.

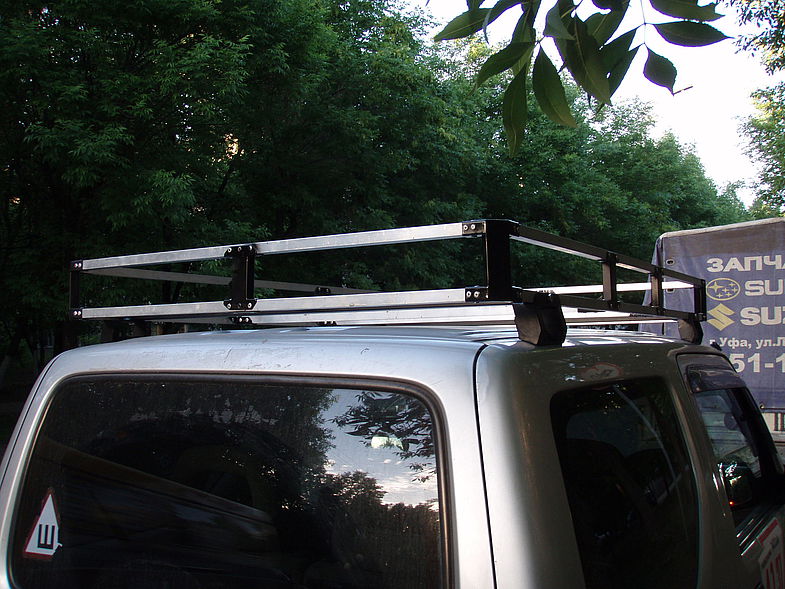

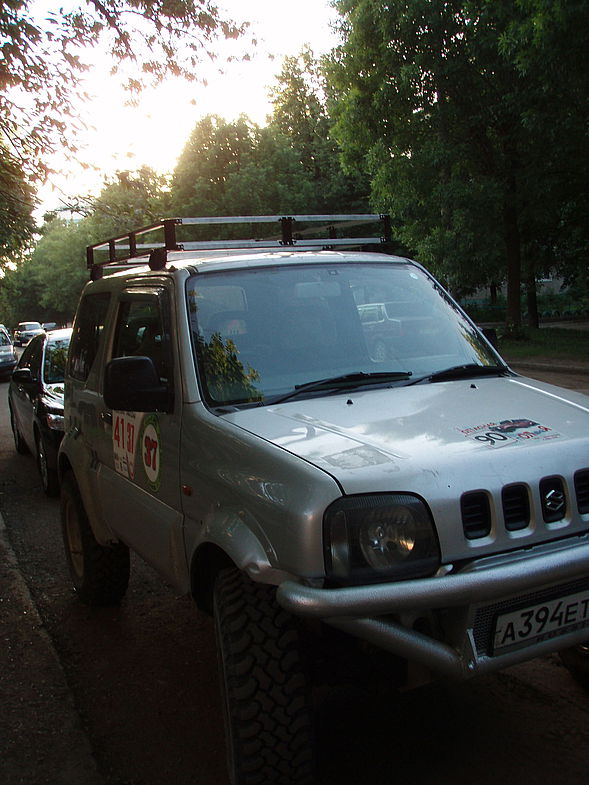

Собрал багажник =) (фотки)

Собрал и наконец поставил багажник )
Главное достижение - Багажник и поперчечины с креплениями - 13-14 кг. минус 2 кг. родные рейлинги - получается всего 11-12 кг. прироста веса на крыше )))

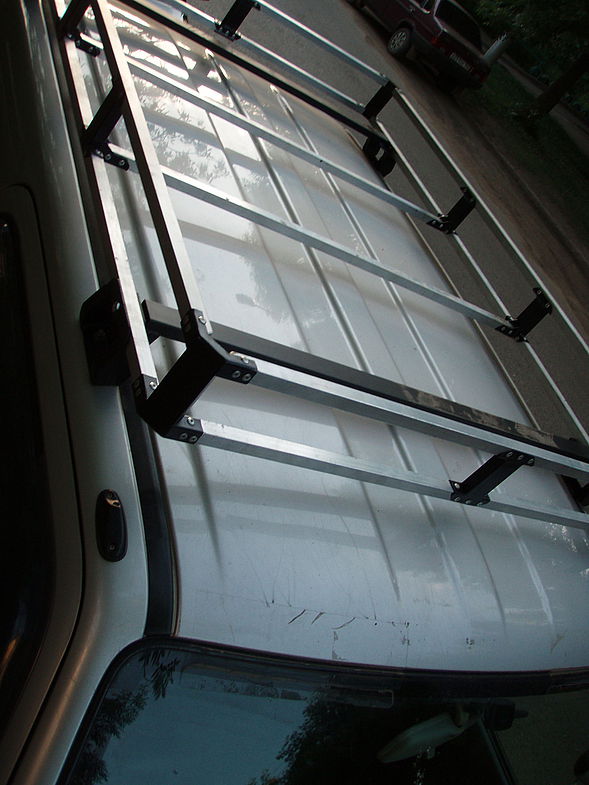

Размеры во всю крышу - 1500*1060*120 мм.

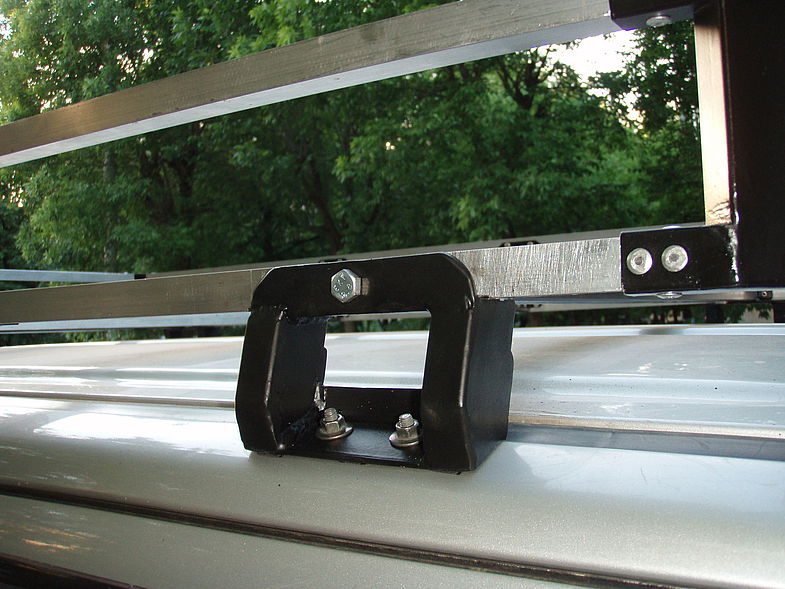

Стойки и 2 поперечины стальные, прикручены родными гайками к родным креплениям, по задумке будут на крыше всегда вместо рейлингов (родные рейлинги - по 1 кг каждый), а сама корзина багажника будет по необходимости ставиться сверху на эти рейлинги и быстро крепиться 4мя болтами М8. Вдвоем - 2 минуты поставить или снять)



Большой болт крепления корзины поменяю на болтик с внутренним шестигранником - чуть-чуть защиты )
Сами эти две поперечины из стального профиля 40*20*1.5, каждая поперечина в статике легко выдерживает мои 100 кг не прогибаясь, Джек и траки в режиме соренований тоже держат без проблем )

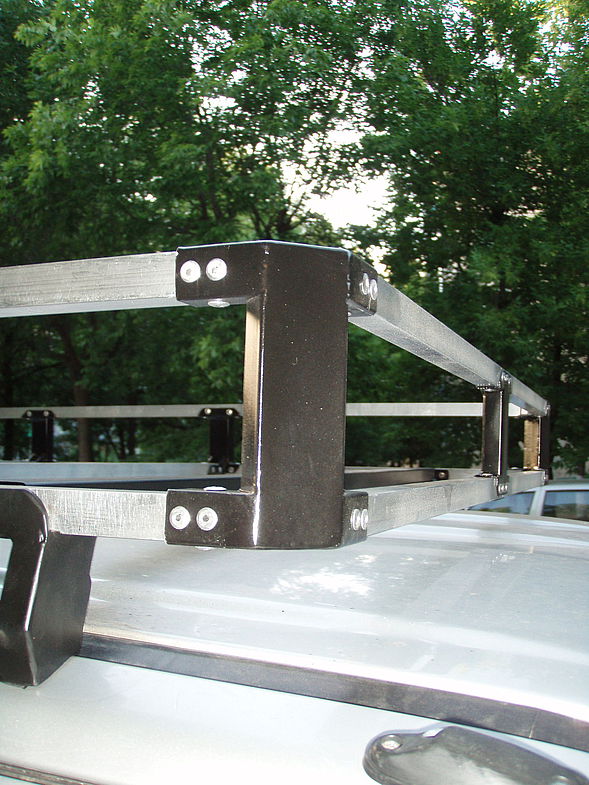

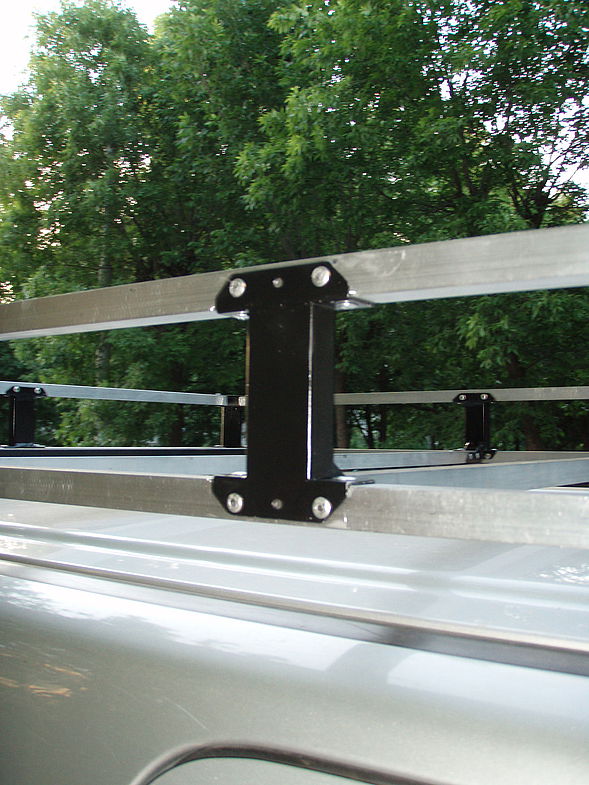

Коробка багажника - алюминиевая труба 20*20*3, все соединения - из стали 1.5 мм. толщиной, долго-долго резал, гнул, стучал и варил из того-же профиля 40*20*1.5, одно с другим соединено алюминиевыми заклепками 4.8*10, в общей сложности около 150 заклепок ))
Весь металл покрашен порошком и покрыт лаком )





Делать еще много - надо люстру, надо крючки для крепления груза, надо креплния для лопаты, джека и траков, и наконец надо что-то на пол придумать - сейчас поперечины больно редко идут:



Есть мысли положить лист люминя на пол - но лист такого размера и толщиной 2 мм. весит 9 кг - как весь багажник (, да и стоит тоже много. Скорее всего буду делать какую-нибудь стальную или тряпошную сетку.

  • Нравится
Реакции: 16 человек
Д

ДимНик

Guest
Ответ: Собрал багажник =) (фотки)

Зачет! Отлично смотрится! Еще какую-нибудь пластину придумай впереди а то свистеть будет жуть

  • Нравится
Реакции: 1 человек

LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Собрал багажник =) (фотки)

Зачет! Отлично смотрится! Еще какую-нибудь пластину придумай впереди а то свистеть будет жуть
Пока удалось проехаться только по городу и скоростях не больше 70 - дополнительных шумов никаких. Потом посмотрим, если будет необходимость, поставлю спереди пластиковый "обтекатель" )


ilya@джимник

Эксперт
6 Февраль 2006
4,067
497
0
Езжу на ...
Енот
Ответ: Собрал багажник =) (фотки)

Как минимум, смотрится супер! LaCrema как всегда за качество отвечает! ;)

  • Нравится
Реакции: 1 человек



дядя Ваня

Ветеран
2 Февраль 2007
1,796
454
83
44
Москва - Владивосток
Езжу на ...
Jimny Wide, JB33W, автомат, белый Bridgestone, лифт 10см
Jimny Sierra Land Venture, JB43W, автомат, бежевый перламутр с серым низом, Bridgestone, электоподогрев лобовухи, зеркала складывающиеся и с поворотниками, светлый кожаный салон
Ответ: Собрал багажник =) (фотки)

афигенно!!!!!

  • Нравится
Реакции: 1 человек

Sappfire

Профи
18 Декабрь 2007
2,322
747
0
Москва
Езжу на ...
Jimny. 2007г. Синий цвет. Левый руль, официальная поставка.
Ответ: Собрал багажник =) (фотки)

Идея с поперечинами очень понравилась.


EDI

Эксперт-старожил
27 Апрель 2006
6,806
2,229
0
Израиль
Езжу на ...
авто
Ответ: Собрал багажник =) (фотки)

LaCrema

красиво , аккуратно ...
Здорово короче!

  • Нравится
Реакции: 1 человек

Kisazul

Бывает здесь
24 Апрель 2008
92
18
0
Владивосток
Ответ: Собрал багажник =) (фотки)

Аккуратно сделано и практично! Я себе дно корзины зашивал алюкабондом с помощью клёпок. Вроде весит немного а мой вес под 100 кг держит легко.

  • Нравится
Реакции: 1 человек





LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Собрал багажник =) (фотки)

Аккуратно сделано и практично! Я себе дно корзины зашивал алюкабондом с помощью клёпок. Вроде весит немного а мой вес под 100 кг держит легко.
Поподробней пожалуйста, алюкабонд - это кто? :)
И какой толщины? Ну и фотку, как выглядит?


REM

Ветеран
10 Август 2006
1,769
340
83
Krasnodar
Езжу на ...
Suzuki jimny 2006 АКПП
Ответ: Собрал багажник =) (фотки)

Поподробней пожалуйста, алюкабонд - это кто? :)
И какой толщины? Ну и фотку, как выглядит?
Композитный материал...для облицовки фасадов. Пластик с алю покрытием... тонкийй 4-5 мм но крепкий, не тяжелый уж точно, можно еше дырок в нем нафрезеровать

  • Нравится
Реакции: 1 человек

ilyushka

пенсия
Премиум-аккаунт
11 Сентябрь 2008
1,681
630
113
48
Камчатка
Езжу на ...
Jimny JB43W AT 2001 г.в. Made in Japan
SX-4 JA11 AT 2006 г.в. Made in Japan
Jimny JB43W AT 2005 г.в. Made in Japan
Ответ: Собрал багажник =) (фотки)

Классно!
..., но...

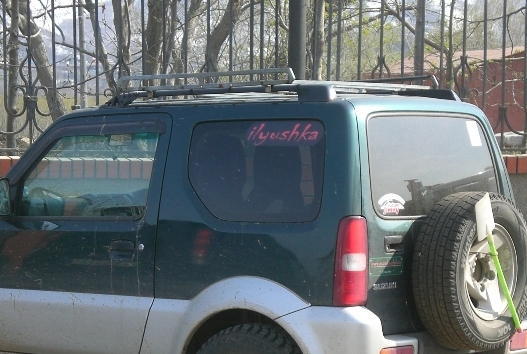

Я из-за отсутствия (точнее затруднения) финансирования в последнее время решил адаптировать обычный ("жиговский") багажник, приобретённый у местного аборигена за "0.7". Если у него (багажника) убрать родные крепёжки, а вместо них выгнуть из пластинок скобки, то они аккурат подходят на "рога"...
Пока подробных фоток нету, но, ежели надо, то сделаю.
Не примите, как упрёк к автору темы, а так...
;)


Вложения

  • 193.2 KB Просмотры: 1,440

LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Собрал багажник =) (фотки)

REM
да, я так и подумал ) У меня агенство рекламы прям под боком, надо будет зайти посмотреть какие и почем есть )

ilyushka
Стандартных российских багажников много смотрел и щупал - совсем не то, там поперечины - квадрат 10*10*1, такой багажник двумя пальцами прогибается.

Rockfire
Хмм., действительно заинтересованность есть? Надо подумать над этим ).


При поездке по трассе было выяснено что гудит он на скоростях больше 70 весьма заметно, 100 кмч по спидометру набирать стало заметно сложнее. Как определю место для фар люстры надо будет сделать как говорил ДимНик обтекатель спереди )



Artrom

Старожил
Премиум-аккаунт
9 Декабрь 2007
5,426
1,266
113
45
Старая Русса
Езжу на ...
Suzuki Jimny JB43W 06 г.в. хобот, лифт фиг знает сколько, 32-е, лок, разгруженый задний мост, РК Самик, кит 5.14, лебедь 9500, ништячок :)
Ответ: Собрал багажник =) (фотки)

Однозначно, доработать и на конвеер, неплохой вариант. Я аж облизнулся.

  • Нравится
Реакции: 1 человек

Glo

Jimny-модератор
24 Август 2006
5,747
1,547
0
Питер-Москва
Езжу на ...
Vitara '97, J20A, МКПП, кабриолет
ПРОДАЕТСЯ
Ответ: Собрал багажник =) (фотки)

А вот как-то не прозвучало - в какую сумму багажник обошелся?


ilyushka

пенсия
Премиум-аккаунт
11 Сентябрь 2008
1,681
630
113
48
Камчатка
Езжу на ...
Jimny JB43W AT 2001 г.в. Made in Japan
SX-4 JA11 AT 2006 г.в. Made in Japan
Jimny JB43W AT 2005 г.в. Made in Japan
Ответ: Собрал багажник =) (фотки)

А вот как-то не прозвучало - в какую сумму багажник обошелся?
Тоже ОООчень интересует ценник!
Очень хорошие вещи стоят дорого. Плохие вещи стоят дёшево, но могут стоить дороговато. Практичные вещи стоят нормально!
;)


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Собрал багажник =) (фотки)

На данный момент финансовые затраты:
Алюминиевые трубы - 1600 р. за 12 метров,
Стальные трубы - рублей 500,
Работа по сварке в сервисе - в общем около 2000 р., своей сварки у меня еще нет ((((
Ну и мелочи всякие - диски для болгарки, заклепки, сверла и т.д. - рублей 300.
Заклепочник (500 р.) несчитаю, это инструмент, он и потом пригодится )

Если делать на продажу, то видимо придется переделывать 2 основных поперечины, потому что нет гарантии что шпильки, торчащие из крыши, на разных Джимах будут до миллиметра совпадать, надо будет предусмотреть возможность регулировки )
И продавать наверно надо будет в полуразобранном состоянии, что бы доставка была дешевле )
В общем подумаю над производством, если идея нравится ))


Alfa

Наш человек
16 Май 2009
177
24
0
39
Приморский край
Езжу на ...
Jimny Wide '98
Yamaha DT200 '84
Ответ: Собрал багажник =) (фотки)

Зачотный багажник!Браво! Ай
Как вариант на пол багажника - съемные, передвижные поперечины из того же профиля.
Чтобы снять "родные" рейлинги обшивку с потолка нужно сдирать?
