zlg

Проходил мимо
4 Апрель 2015
4
0
0
58
Езжу на ...
Suzuki Liana 2003 1.6
Есть по пути разъемное соединение, G33 - L07, далее на разъемы динамиков L44 L23.
Спасибо за ответ. А где проложена вся эта байда в салоне, с какой стороны? И где физически находится этот G33 - L07, где его искать?


KASiK

Мудрец
26 Август 2008
8,765
5,105
113
48
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Проводка идет по левой стороне, вдоль порога. Разъемы спереди у ног водителя слева. Оооочень мала вероятность их разъединенния! Скорее в магнитоле что-то накрылось. Но для начала посмотрите настройки баланса и фейдера (по-моему так называется баланс "перед-зад"), может просто случайно крутанули настройки в магнитоле.


zlg

Проходил мимо
4 Апрель 2015
4
0
0
58
Езжу на ...
Suzuki Liana 2003 1.6
Точно не магнитола, потому что ее заменил на совершенно другую, новую. Подключение к ней вроде(на глаз) нормально. Баланс "перед-зад" точно не крутил(даже не помню, где эта опция была в старой магнитоле) Перестало работать, вдруг, в дороге. Сам в недоумении, действительно, разьем маловероятен(у Сузуков все подключения добротно делают). Хоть новые провода прокладывай(а так не в жилу, не хотелось бы возиться). Ничего не понимаю.
Попутно вопрос(если прокладывать новый кабель) как сейчас в современных балалайках выходные каскады усилителей делают? Можно ли отрицательный провод динамиков обьединить и посадить на массу?(хочу съэкономить при прокладке) Если да, то ведь тогда можно будет кинуть только 2 провода из багажника(+Лев и +Прав)[DOUBLEPOST=1428336455,1428311243][/DOUBLEPOST]Прозвонил проводку до задних динамиков. Жесть какая то. Я электронщик и в проводах, подключениях разбираюсь. Но тут колдовство какое то. Вроде все нормально и все звонится до самых динамиков. Ничего не коротит, ни на землю и ни на+12V Есть сопротивление около 5 ом между парами, т.е. динамики в порядке, подключены, но оба не работают. Магнитола тоже выдает на выход сигнал(пробовал непосредственно на выходе другим динамиком, оба канала нормуль). Правда не удалось отключить старые динамики(прикипели контакты за 10лет или пропаяны с ламелью) и вместо них прислонить другие. Не хочется насиловать, там родное подключение такое слабенькое(тонюсенькие проводочки). Я в недоумении. :scratch_one-s_head::dntknw: Может у кого нибудь есть идея? Что это может быть?

Последнее редактирование модератором:

alekse1

Опытный сузуковод
28 Ноябрь 2010
998
459
63
Нижегородская обл.
Езжу на ...
Suzuki Liana Sedan 2007 2wd 1,6 МКПП
Перестало работать, вдруг, в дороге
Обычно так и бывает, вот оно работает - раз и уже не работает. Для начала вызвоните от разъема магнитолы динамики, сопротивление должно быть где-то 5-10 ом.

Попутно вопрос(если прокладывать новый кабель) как сейчас в современных балалайках выходные каскады усилителей делают? Можно ли отрицательный провод динамиков обьединить и посадить на массу?(хочу съэкономить при прокладке) Если да, то ведь тогда можно будет кинуть только 2 провода из багажника(+Лев и +Прав)

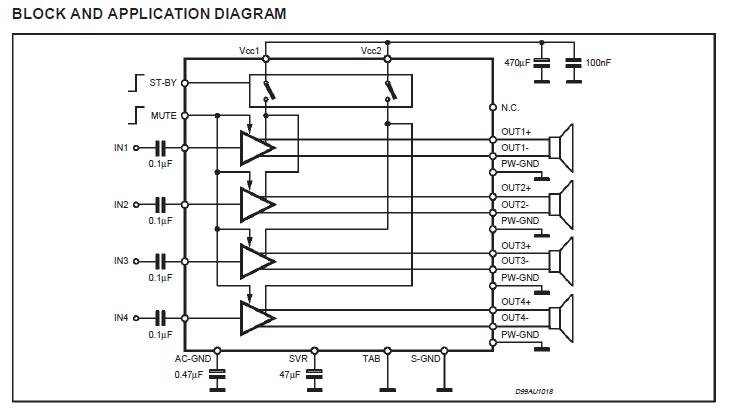

смотря на чем собран выходной усилитель. В последнее время тащат в ремонт с примерно таким оконечкиком, самый распространенный
т.е мостовая схема включения, отрицательный провод на массу не посадишь
упс. опередил. пока набирал уже сам догадался вызвонить[DOUBLEPOST=1428497605,1428336487][/DOUBLEPOST]

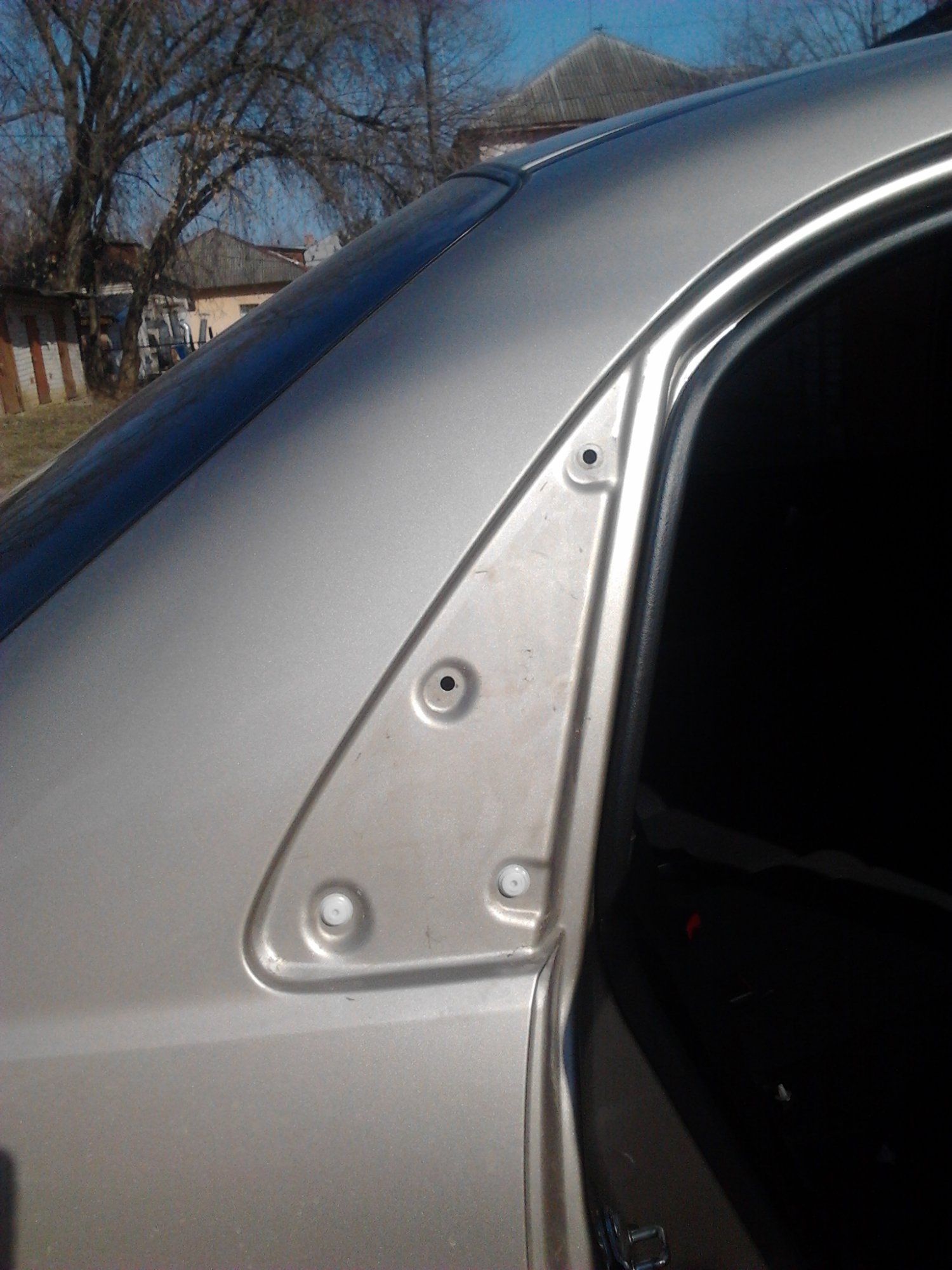

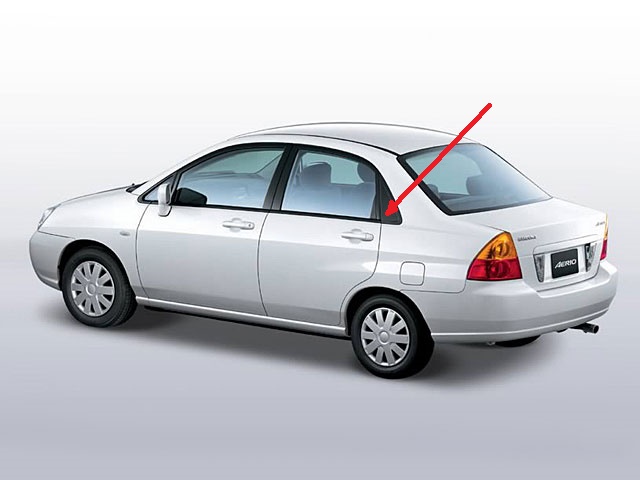

Подскажите пожалуйста, как снять вот эту пластмасску?
Посмотреть вложение 71441
Кажется нашел сверчка, которого надо прибить. По шершавому асфальту начинает резонировать и дребезжать.

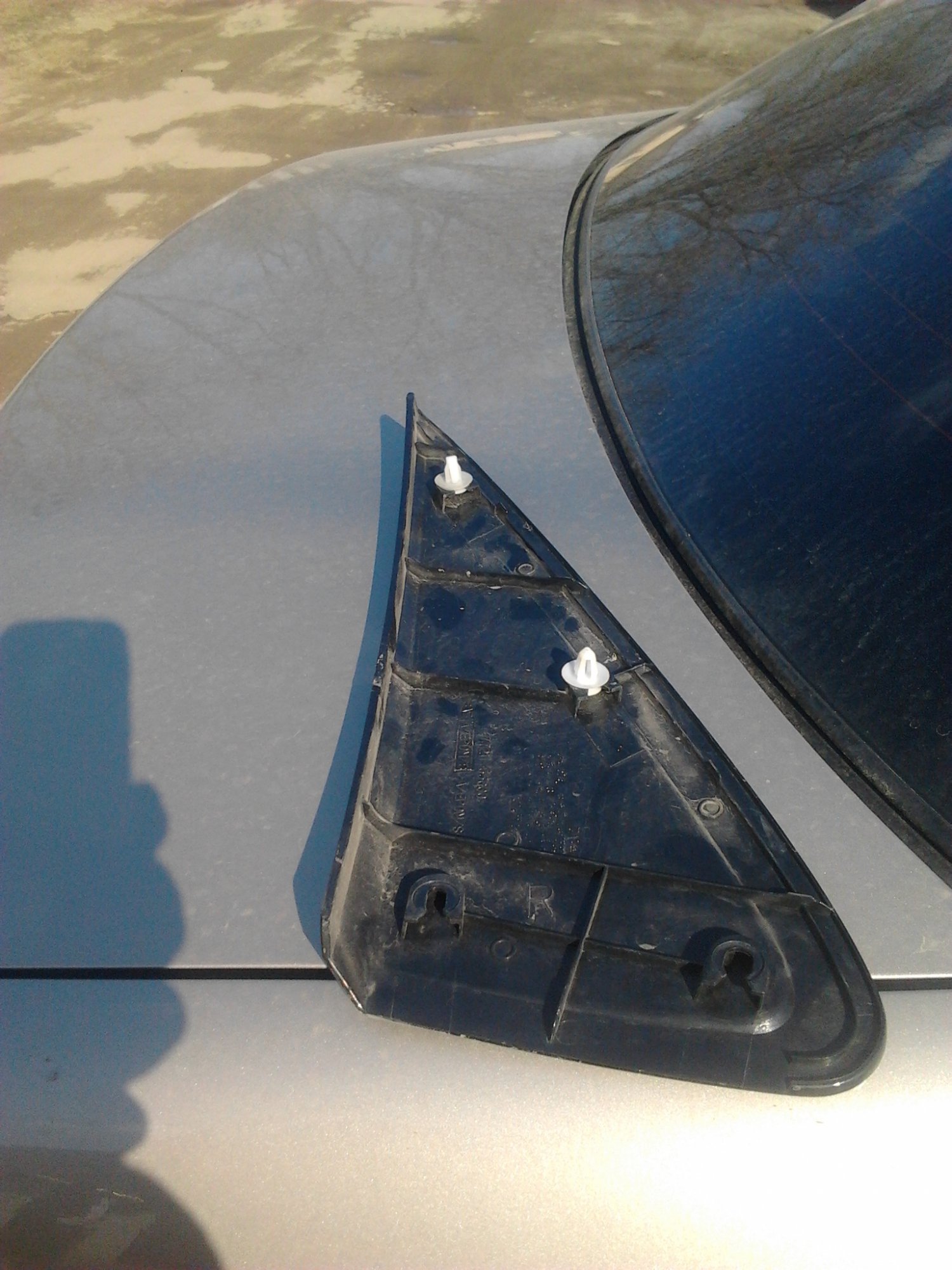

Ну достало уже дребезжать:mad: Сегодня все, думаю, отдеру, либо сломаю, либо одно из двух. Потянул за верхний уголок - чего-то отщелкнулось, заглянул - а там знакомые пистонки. Когда осенью забирал из сервиса, подкрашивали по КАСКО, в багажнике были такие пистоны в пакетике, 6 штучек, лишними видать оказались. Дальше отдирал смело, ни одна не сломалась. Наклеил кусочки микропррки, собрал, пока не испытывал, но пальщем постукиваешь - не дребезжит:)
IMG_20150408_142642.jpg IMG_20150408_142703.jpg IMG_20150408_145840.jpg

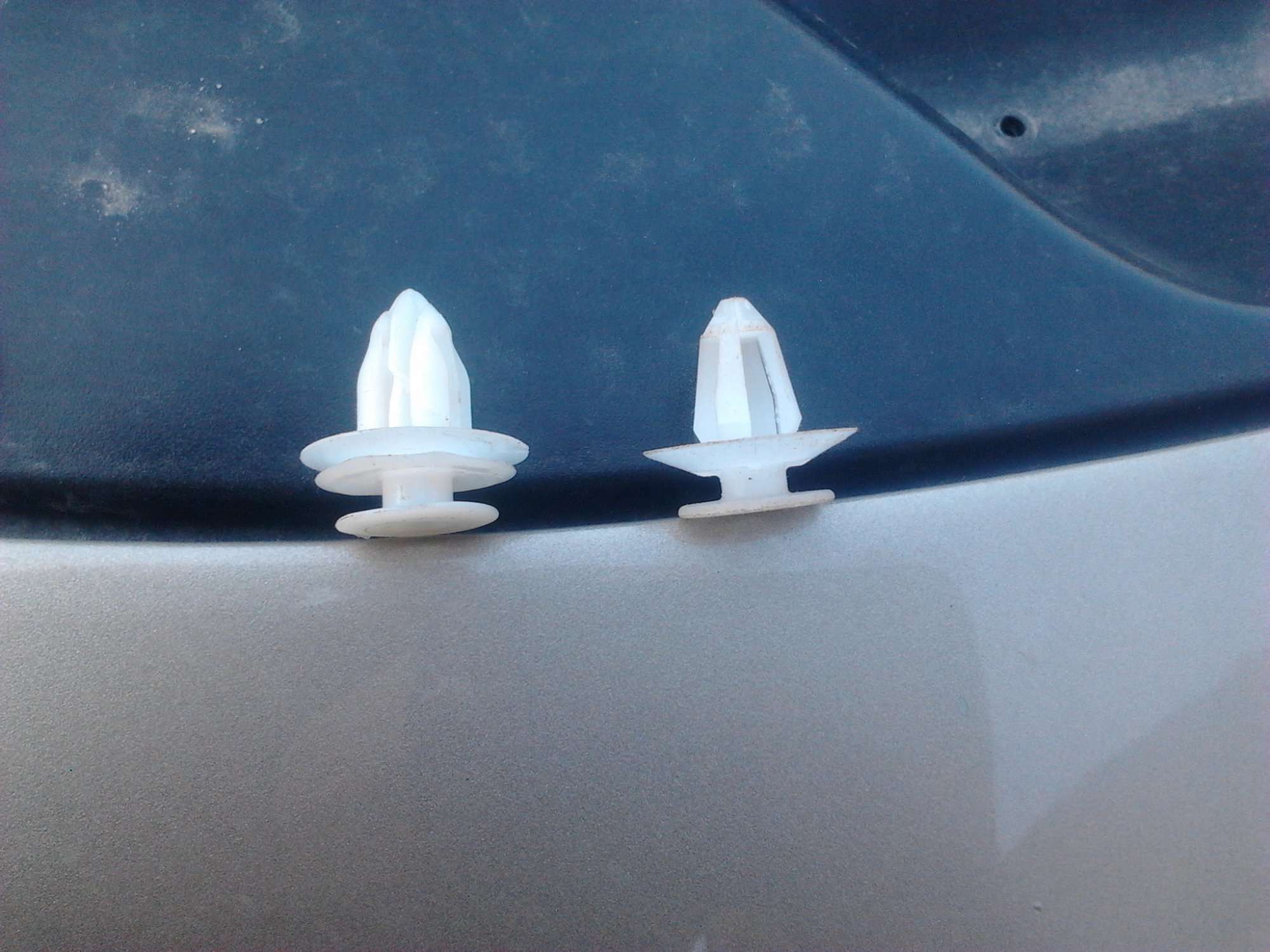

Слева оригинальный пистон, справа из пакетика[DOUBLEPOST=1428497696][/DOUBLEPOST]


awgwolf

Наш человек
28 Октябрь 2013
182
43
28
40
г.Владимир
Езжу на ...
Suzuki Liana, 2007 год, 2WD, 1,6 л, 107 л.с.
Привет всем!

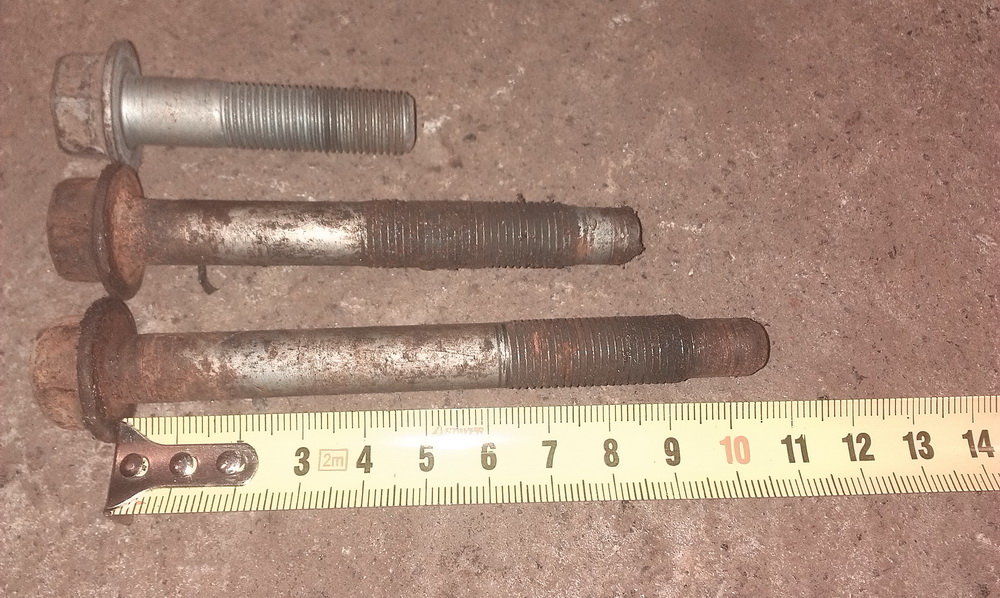

Есть вопрос, нужна инфа, как правильно обозвать болты подрамника, их там 3 типоразмера, судя по каталогу, каждого по 2 штуки. Т.е. длина, диаметр резьбы, шаг резьбы, если конечно кто вникал в это!?


KASiK

Мудрец
26 Август 2008
8,765
5,105
113
48
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Слева оригинальный пистон, справа из пакетика[DOUBLEPOST=1428497696][/DOUBLEPOST]
Тот что слева, хоть и оригинальный, но не для этого места! Тут другие должны стоять, как раз на правый больше похожие. Потому у вас и дребезжало все, т.к. на пистонах как слева на фото черная накладка не плотно к кузову будет прилегать, т.к. пистоны выше по размеру - такие используются для крепления обшивки салона.[DOUBLEPOST=1429468903,1429468225][/DOUBLEPOST]
Привет всем!
Есть вопрос, нужна инфа, как правильно обозвать болты подрамника, их там 3 типоразмера, судя по каталогу, каждого по 2 штуки. Т.е. длина, диаметр резьбы, шаг резьбы, если конечно кто вникал в это!?
Вас интересуют болты крепления самого подрамника к кузову или рычагов к подрамнику? Если не забуду и найду у аебя такие болты - посмотрю завтра. Но шаг резьбы точно не скажу - не силен я в этом на глаз...

  • Нравится
Реакции: 2 человек

KASiK

Мудрец
26 Август 2008
8,765
5,105
113
48
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото

CleanOK

Редкий гость
16 Январь 2015
6
0
0
31
Езжу на ...
Suzuki Liana, 2006, 4WD, 107 л.с., МКПП
Всем доброго времени суток!

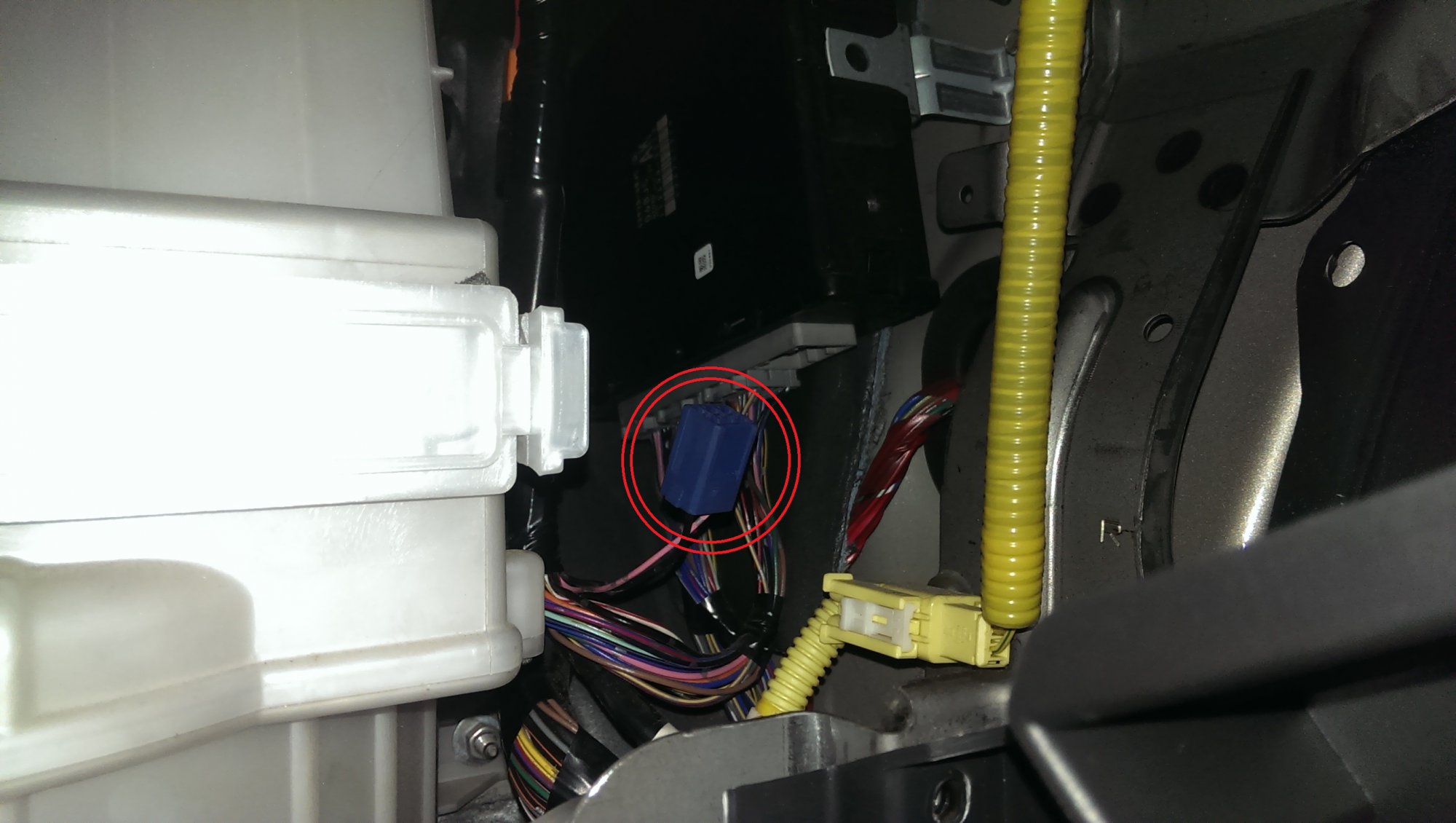

Вопрос такой: нашел за бордачком справа от фильтра салона штекер, который просто болтается. Рядом подходящего гнезда не увидел. От чего он может быть?

И еще вопрос "до кучи": где можно найти электрическую схему Лианки? Хочу помодифицировать - поиграться.


Вложения

KASiK

Мудрец
26 Август 2008
8,765
5,105
113
48
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Всем доброго времени суток!
Вопрос такой: нашел за бордачком справа от фильтра салона штекер, который просто болтается. Рядом подходящего гнезда не увидел. От чего он может быть?

И еще вопрос "до кучи": где можно найти электрическую схему Лианки? Хочу помодифицировать - поиграться.
Схемы и разная документация есть у меня на сайте тут: http://razborka-liana.ru/docs
Конкретно схемы в инструкциях есть тут: http://razborka-liana.ru/docs/59-2011-08-23-11-44-51

По разъему :если память не изменяет, это разъем диагностики АБС, на форуме тут где-то выкладывали инструкцию, как с его помощью диагностировать... На сайте у меня нет пока этой инструкции, надо бы найти и выложить...[DOUBLEPOST=1430206719,1430206566][/DOUBLEPOST]Вот тут еще есть схемы: http://automn.ru/suzuki-liana/autocategory-5751-10.html


CleanOK

Редкий гость
16 Январь 2015
6
0
0
31
Езжу на ...
Suzuki Liana, 2006, 4WD, 107 л.с., МКПП
Схемы и разная документация есть у меня на сайте тут...

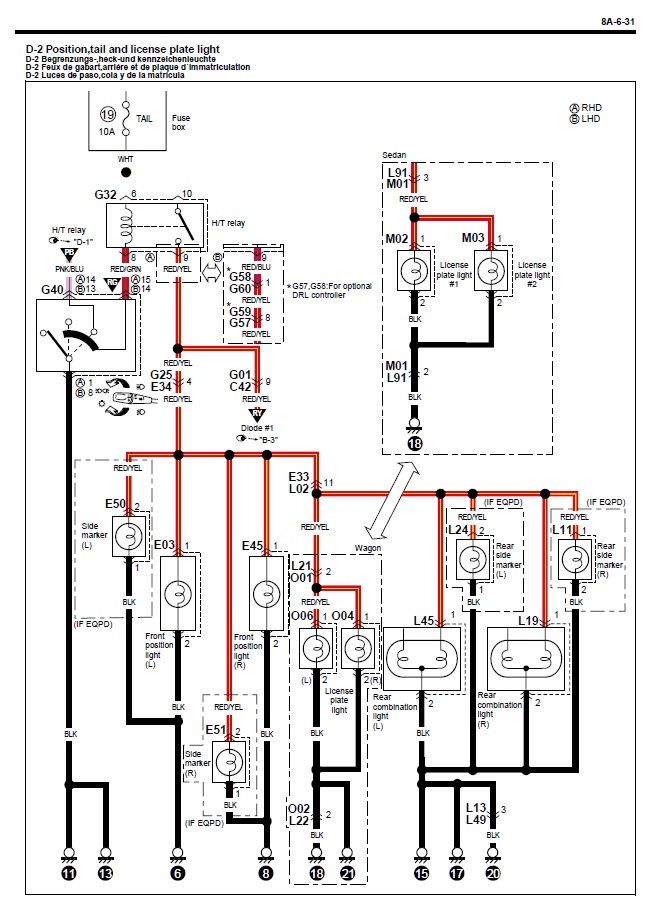

Большое спасибо - буду копаться :)[DOUBLEPOST=1430216289,1430209245][/DOUBLEPOST]Покопался в каких-то схемах и нашел следующее (во вложении). Кто-нибудь знает как идентифицировать реле G32 в машине? Экспериментально установлено, что это реле не в большом блоке реле под капотом :grin: (где должно быть 6 реле, но у меня только 4 почему-то).


Вложения

Lynx82

Наш человек
19 Октябрь 2011
207
53
28
Коломна
Езжу на ...
Suzuki-Liana, 2005, 1.6 л, 4*4, АКПП
Подскажите, пожалуйста, как снять внутрисалонное зеркало.


sanich72

Эксперт
22 Январь 2010
4,279
1,737
113
Московская область - Коломна
Езжу на ...
suzuki liana Toyota Land Cruiser Prado 3D
Боюсь его двигать, вдруг что оторву.
Я когда стекло менял . ту часть . которая к стеклу клеиться . зубилом срубал . а затем остатки болгаркой срезал . Дави сильней . главное параллельно плоскости стекла .


Lynx82

Наш человек
19 Октябрь 2011
207
53
28
Коломна
Езжу на ...
Suzuki-Liana, 2005, 1.6 л, 4*4, АКПП
Дело в том, что берусь за зеркало, отклоняю его вниз, и крепление зеркала отклоняется от крепления на стекле, а там видно как будто пружины. Не знаю как точно объяснить.


Lynx82

Наш человек
19 Октябрь 2011
207
53
28
Коломна
Езжу на ...
Suzuki-Liana, 2005, 1.6 л, 4*4, АКПП
Спасибо, Саня. Завтра попробую.[DOUBLEPOST=1432639309,1432241020][/DOUBLEPOST]Получилось снять зеркало. Только сдвигать надо вниз. Подскажите, а можно на 5-ой двери хэтча снять центральную вставку, которая с фонарями заднего хода и противотуманкой, не снимая стекла?


ALEKSEQ

Свой в доску
7 Август 2014
522
334
63
45
Беларусь Гомельская обл г Ельск
Езжу на ...
Мазда 626 2,0 i 1998 в новом кузове универсал (продана). Опель зафира 1,6 i2000 г (прдана). СУЗУКИ ЛИАНА 2005 г 1,6 i ,4х4 МКПП
Подскажите, а можно на 5-ой двери хэтча снять центральную вставку, которая с фонарями заднего хода и противотуманкой, не снимая стекла?
Посмотри у KASiKA на разборе если не ошибаюсь есть отчет ,гдето на форуме читал что надо снимать обшивку но точнее подскажет KASiK

  • Нравится
Реакции: 1 человек

KASiK

Мудрец
26 Август 2008
8,765
5,105
113
48
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Зеркала есть двух типов на Лиане: одно дейсвительно вверх снимается, второе - поворотом на 90 градусов и оно выходит вниз (если память не изменяет).
Про внешнюю накладку 5-й двери: снять можно, стекло срезать абсолютно не надо. но скажу вам, что попариться придется прилично. держится она на нескольких гайках с внутренней стороны (под внутренней обшивкой), и на кучке клипс, которые изнутри надо сживать и выдавливать наружу. Очень аккуратно надо она легко ломается. до некоторых клипс очень трудно добраться, приходится отверткой сперва с одной стороны пожимать лепесток клипсы, потом с другой. Начинаешь играться с очередным пистончиком, в это время ранее вытолкнутый обратно заскакивает. Словом, врагу не пожелаешь ;) Видео нет, увы, да и снять его не удобно будет. Может, если будет время - поковыряюсь, засниму как-нибудь.

  • Нравится
Реакции: 2 человек

Lynx82

Наш человек
19 Октябрь 2011
207
53
28
Коломна
Езжу на ...
Suzuki-Liana, 2005, 1.6 л, 4*4, АКПП
Спасибо, Володя. Я зеркало не поворачивал, просто вниз тянул, и оно вышло.


KASiK

Мудрец
26 Август 2008
8,765
5,105
113
48
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото

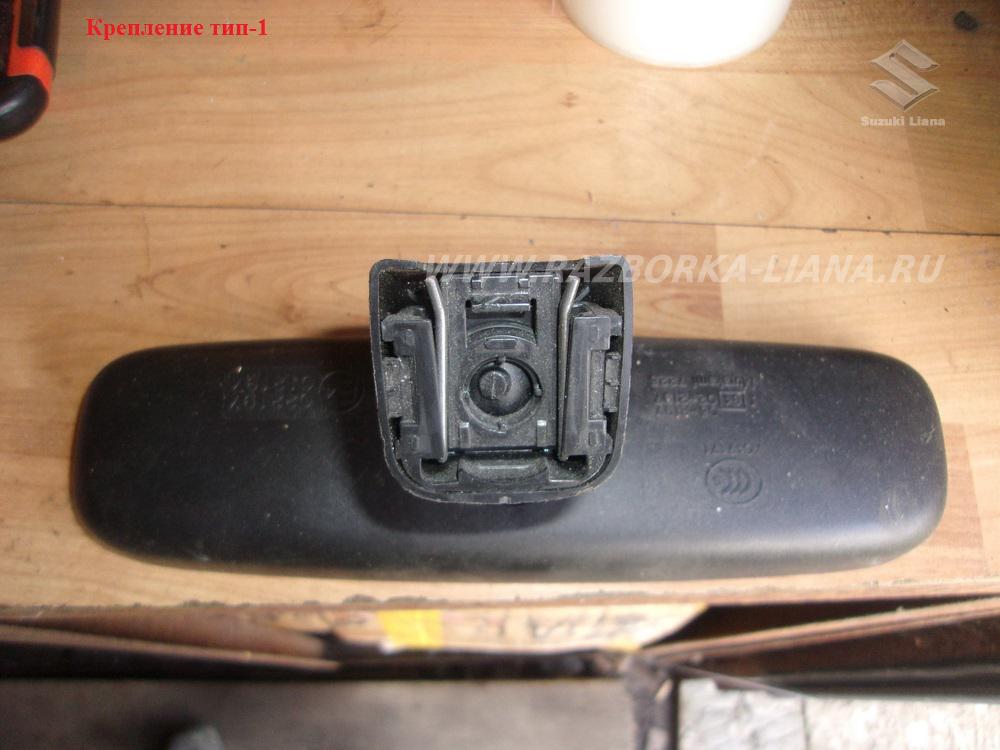

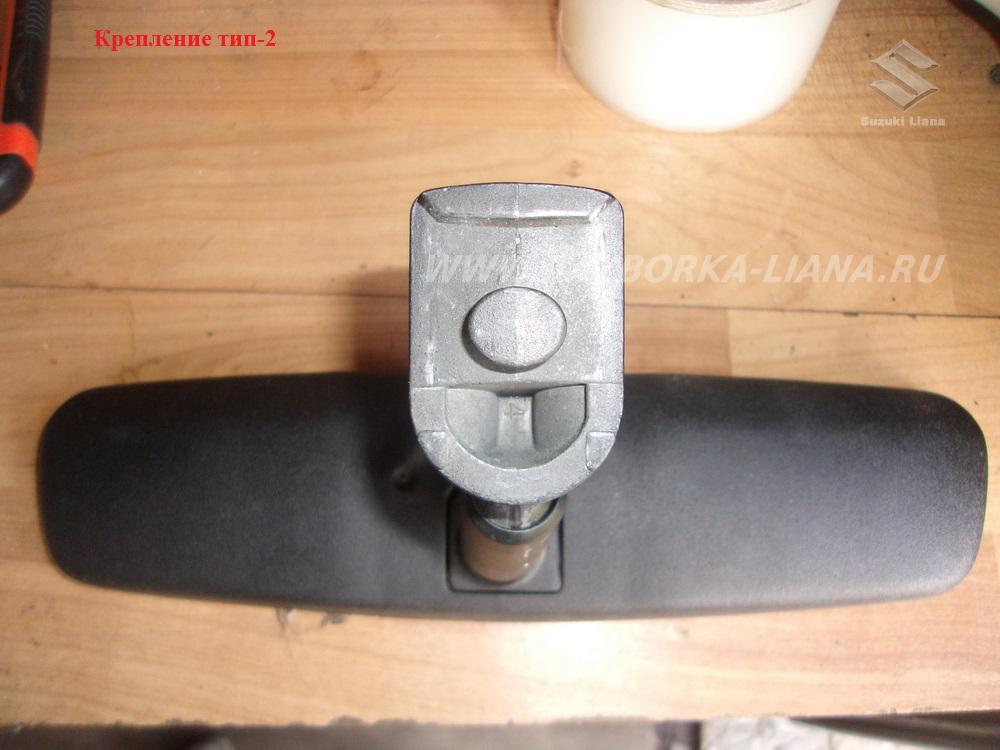

Его и так можно вытянуть, конечно, но проще повернуть - там наконечник овальный, проще выйдет если его поперек повернуть.[DOUBLEPOST=1432918098,1432916491][/DOUBLEPOST]Вот фотки типов крепления зеркала сделал. Тип-1 - сдвигается вверх (на фото зеркало перевернуто!), тип-2 - повернуть на 90 градусов и сдвинуть вниз:

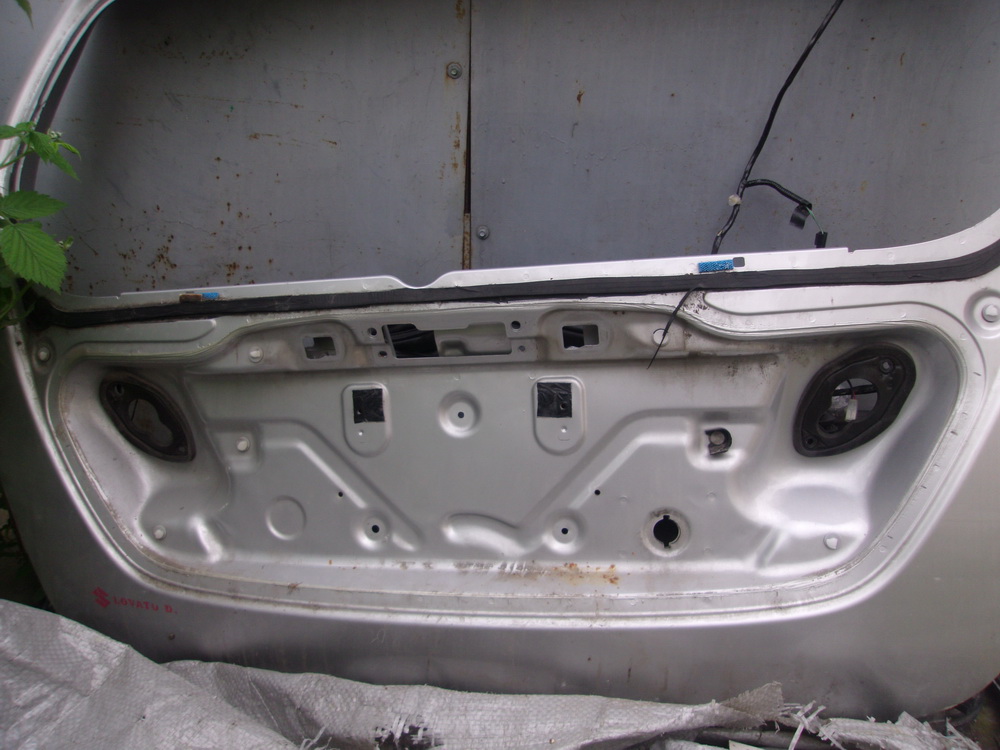

[DOUBLEPOST=1432918390][/DOUBLEPOST]Вот фото наружной накладки 5-й двери хетча (фото с внутренней стороны) и двери со снятой накладкой - видно где и какие крепления: 3 шпильки - на них навинчены с внутренней стороны двери гайки, и 8 клипс (на фото одна центральная шпилька отломана вместе с кронштейном)

  • Нравится
Реакции: 1 человек

lsm.67

Проходил мимо
31 Январь 2013
2
1
0
55
Езжу на ...
Suzki Liana 2006
Здравствуйте! А есть ли в наличии подрамник (Балка передней подвески) и какова цена вопроса?


KASiK

Мудрец
26 Август 2008
8,765
5,105
113
48
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Здравствуйте! А есть ли в наличии подрамник (Балка передней подвески) и какова цена вопроса?
Тут тема не для торговли! Пишите в соответствующей теме, чтоб модераторы не наказали ;)
Вот тут тема по разборке и запчастям: https://suzuki-club.ru/reviews/23980/page-61

P.s. коль уж спросили: подрамники есть, но были сделаны отверстия для замены внутренних гаек, т.к. сорвались гайки со сварки. Напишите запрос на электронку. я вышлю фото: mail@razborka-liana.ru

  • Нравится
Реакции: 2 человек

lsm.67

Проходил мимо
31 Январь 2013
2
1
0
55
Езжу на ...
Suzki Liana 2006
Извините за "не в тему"!!! Спросил про подрамник, т.к. при замене рычагов также были сорваны гайки...:(

  • Нравится
Реакции: 1 человек

KASiK

Мудрец
26 Август 2008
8,765
5,105
113
48
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото

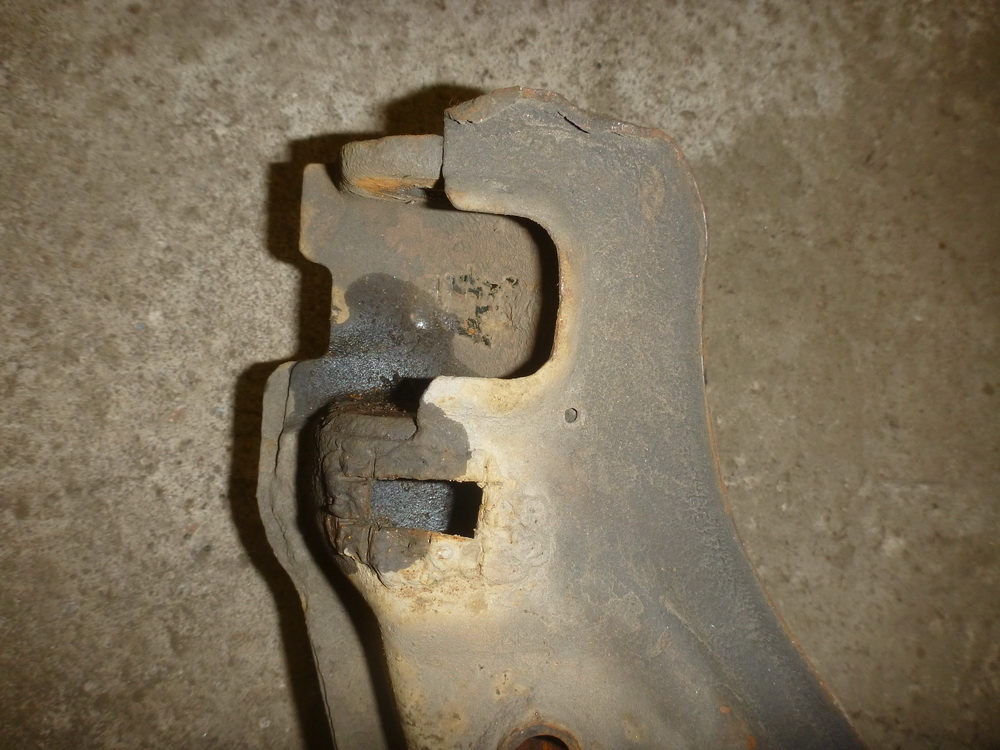

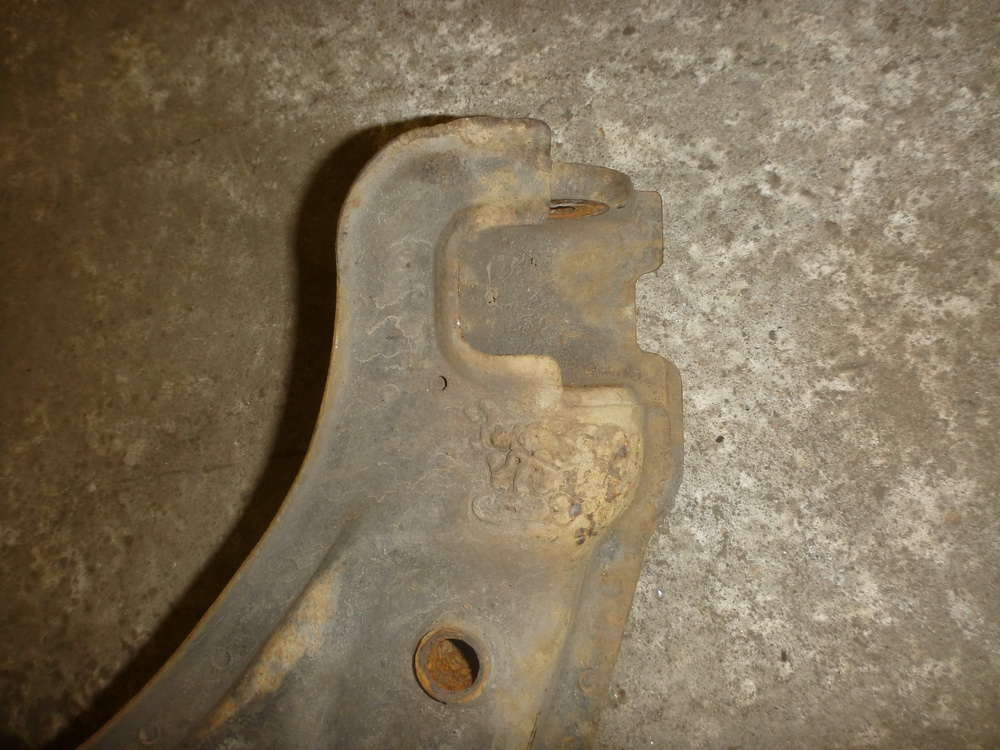

Вырезаются окошки, меняется гайка... Можно приварить потом гайку и заварить обратно отверстие.

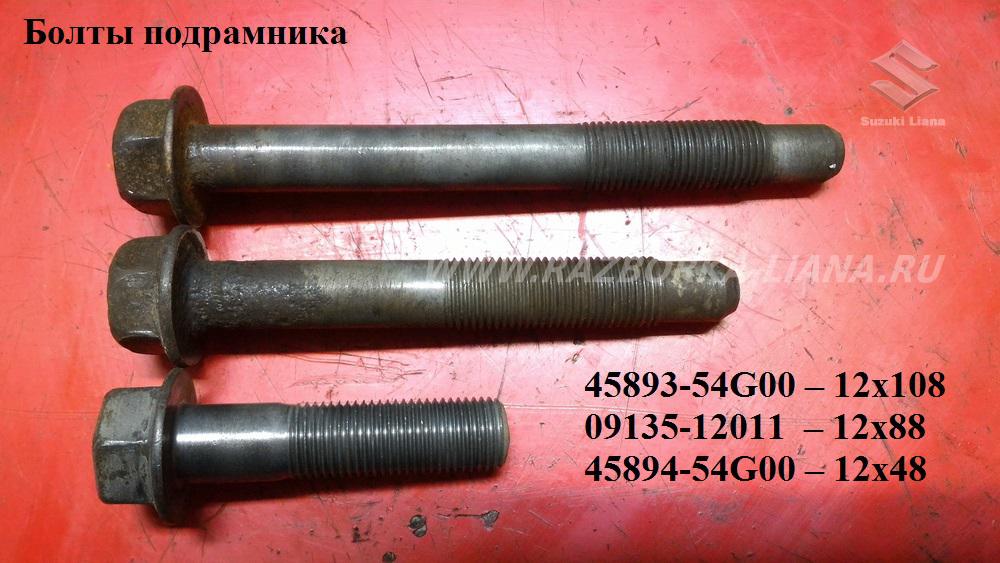

[DOUBLEPOST=1445421407,1433360208][/DOUBLEPOST]Размеры болтов подрамника:

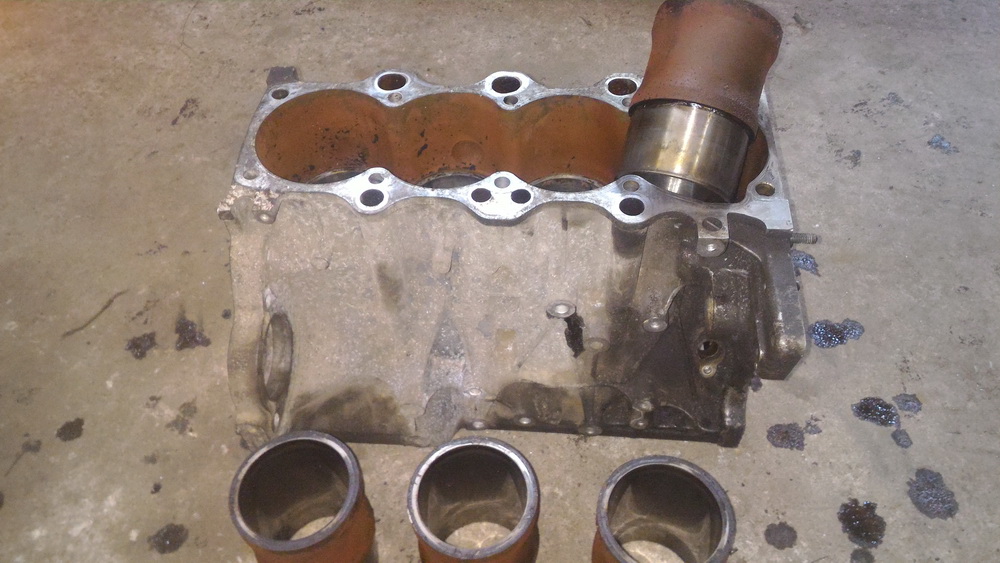

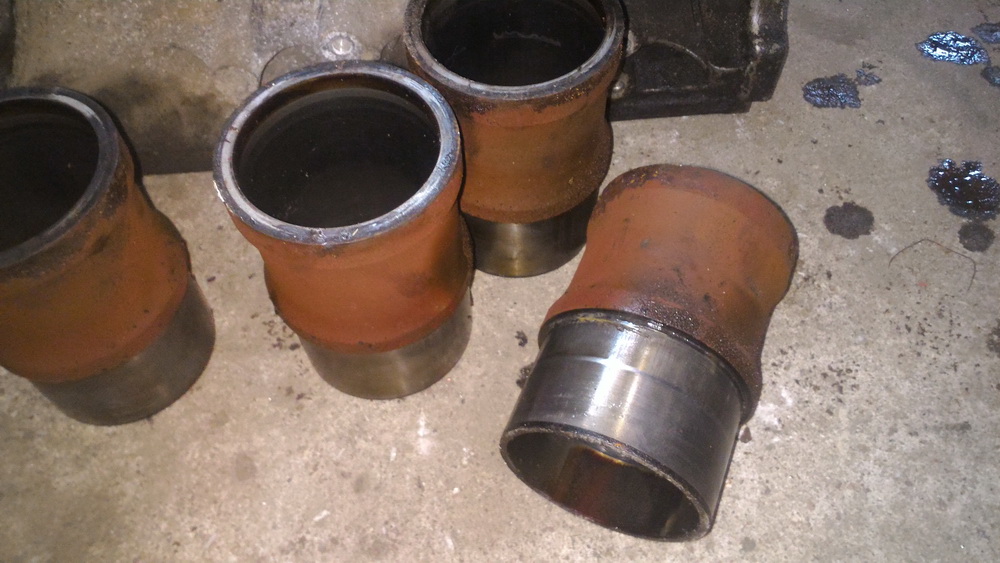

[DOUBLEPOST=1445421608][/DOUBLEPOST]Разобрал блок двигателя, выпрессовал стаканы...

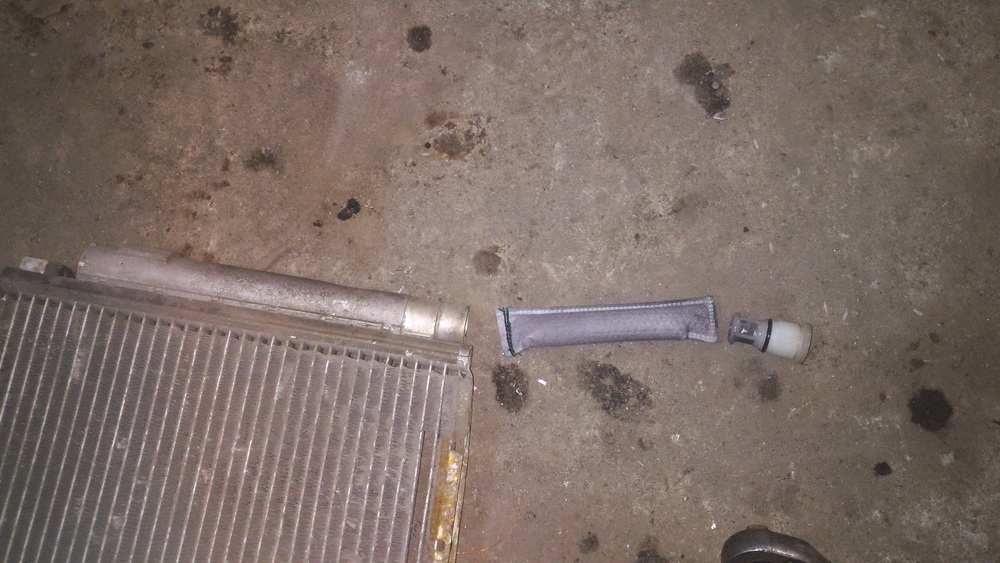

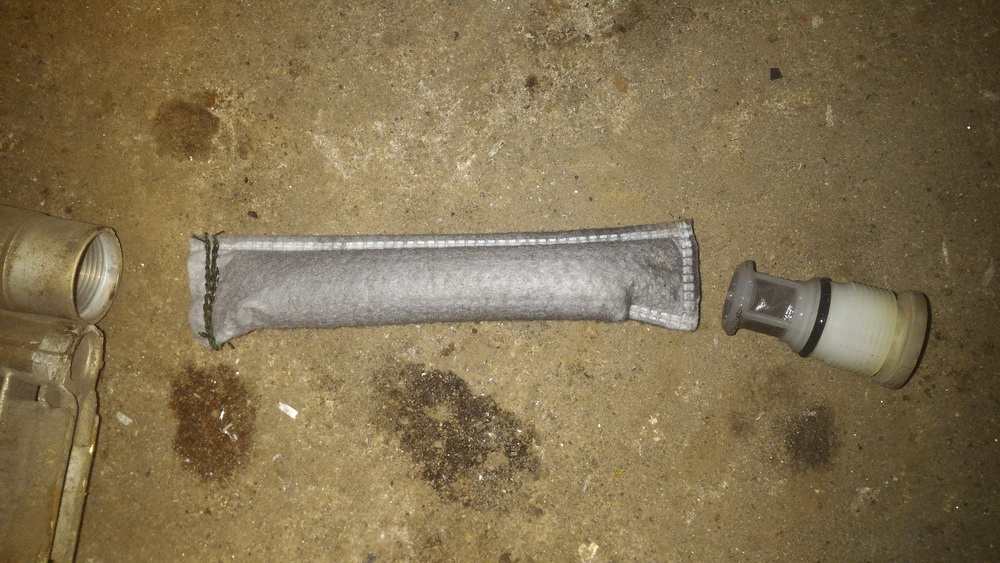

А вот осушитель радиатора кондиционера. Внутри мешочка - наполнитель (шарики), впитывающий влагу, идентичный по виду тому, что кладут в новые вещи (обувь, одежду, продукты)

  • Нравится
Реакции: 2 человек
