Сузуки Лиана НВ, 2005, М16А VVT 107, 4Х4, серебро
Силикагель - стекловидные прозрачные или матовые зерна овальной, сферической или неправильной формы от бесцветного до белого цвета. Технический силикагель применяют в качестве адсорбента для осушки и очистки воздуха и других газов или паров.

  • Нравится
Реакции: 1 человек

user1975

Профи
5 Октябрь 2009
2,055
551
113
Москва
Езжу на ...
Suzuki Liana 1.6 4x4 AT

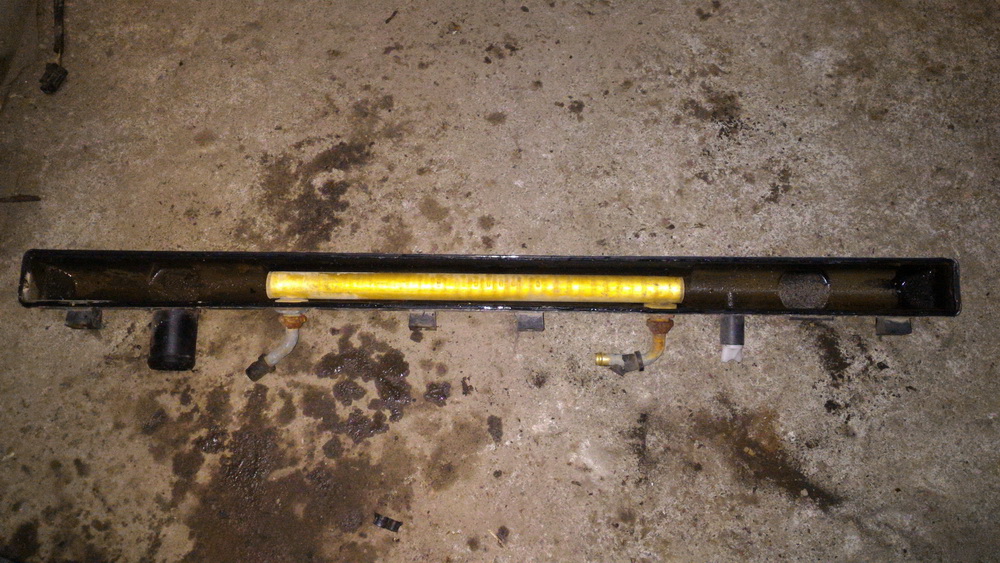

А вот осушитель радиатора кондиционера. Внутри мешочка - наполнитель (шарики), впитывающий влагу, идентичный по виду тому, что кладут в новые вещи (обувь, одежду, продукты)
Только вот не рекомендуется его держать на воздухе дольше 15 минут
А в сервис-мануале вообще написано менять его каждый раз когда система открывается или шланги/трубки отсоединяются, что явный перебор
Парт-намбер такой белой пробки под шестигранник Hyundai/Kia 97852-2F000. Кольцо в комплекте

  • Нравится
Реакции: 1 человек

KASiK

Мудрец
26 Август 2008
8,870
5,199
113
50
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото

balser

Сузуковод со стажем
15 Февраль 2013
1,416
622
0
Сургут ХМАО-Югра
Езжу на ...
Сузуки Лиана хэч 2006 4вд акпп
А сроки замены для силикагеля есть ? Или по *работоспособности* ?

Последнее редактирование модератором:
Обучение профессии в школе страховых агентов. Бесплатно!

awgwolf

Наш человек
28 Октябрь 2013
186
45
28
42
г.Владимир
Езжу на ...
Suzuki Liana, 2007 год, 2WD, 1,6 л, 107 л.с.
Парни, кто-то может сфоткать открытый лючок бензобака в близи, чтобы было видно, как там устанавливается пружина :D .А то я чот снял, лючок поменял, а с пружиной как-то туго пошло :)

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

KASiK

Мудрец
26 Август 2008
8,870
5,199
113
50
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
[DOUBLEPOST=1447570712,1447570464][/DOUBLEPOST]благодарность KASiK(у)
Спасибо!Я уж и сам забыл, где какие фотки выкладывал. Побежал бы фоткать снова :)[DOUBLEPOST=1448912188][/DOUBLEPOST]Фото изнутри радиатора двигателя с трубкой для охлаждения АКПП:

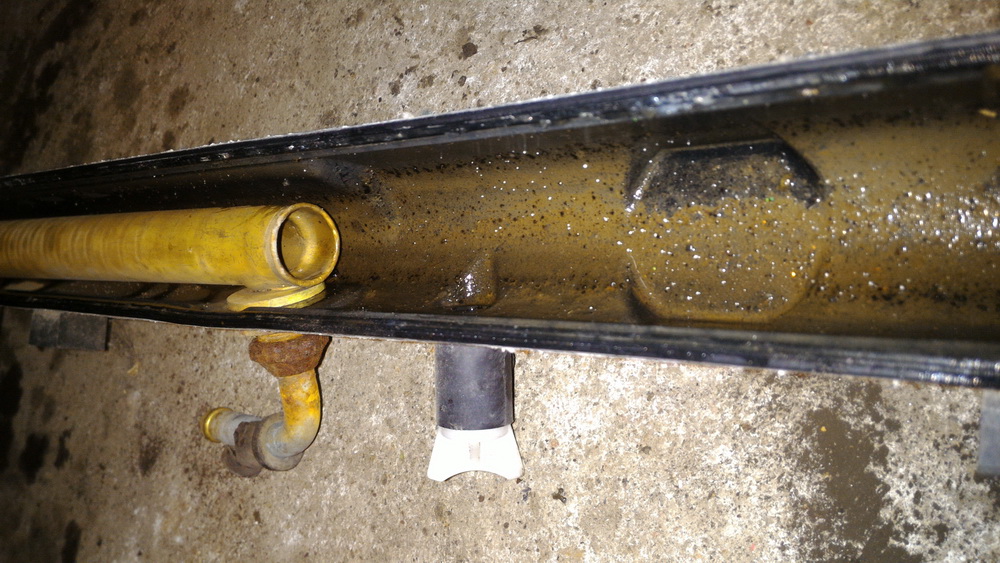

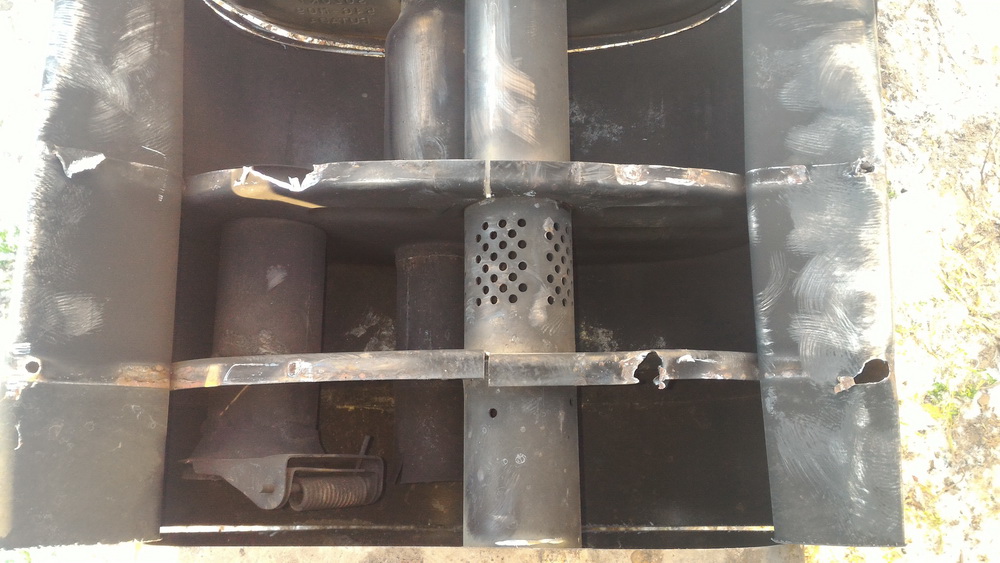

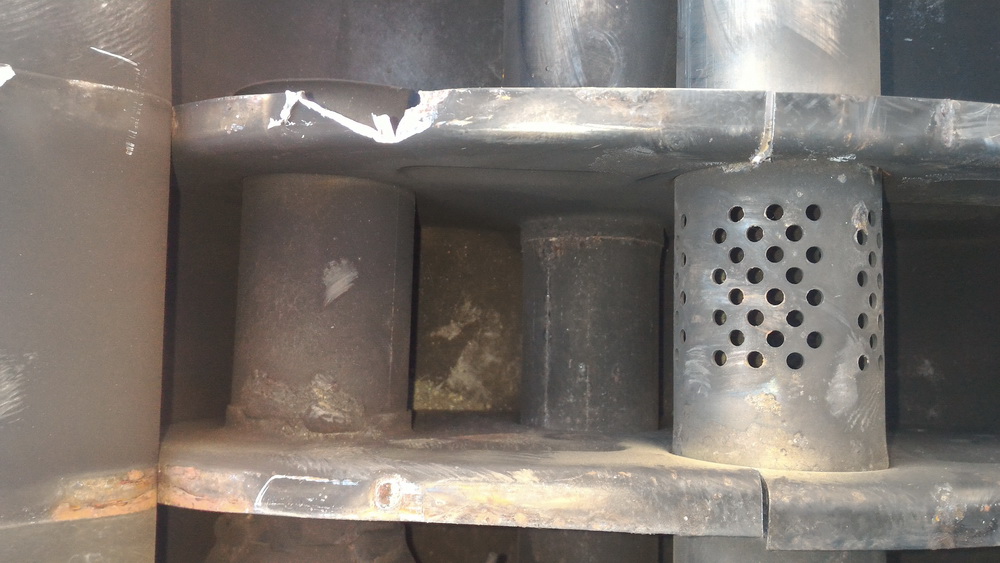

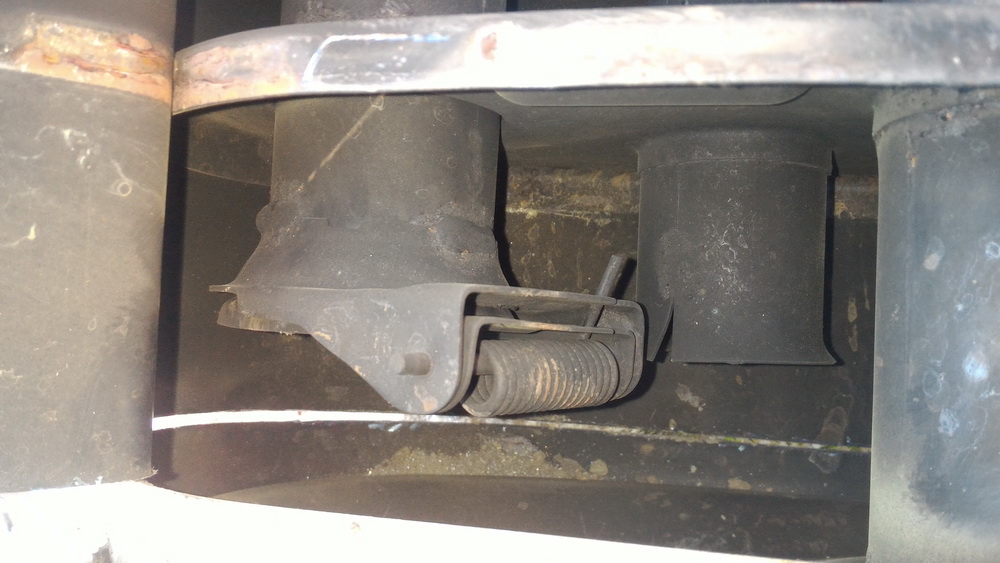

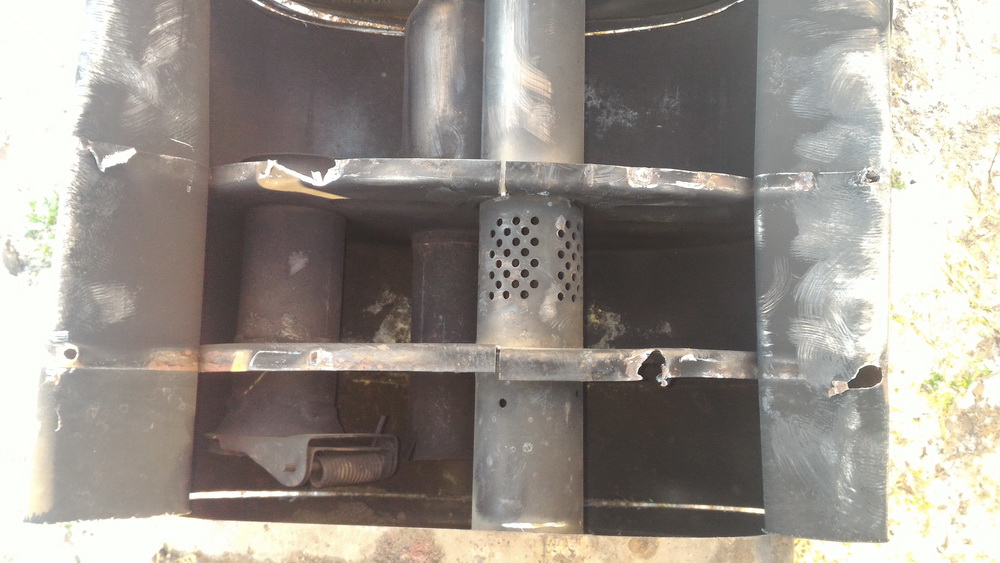

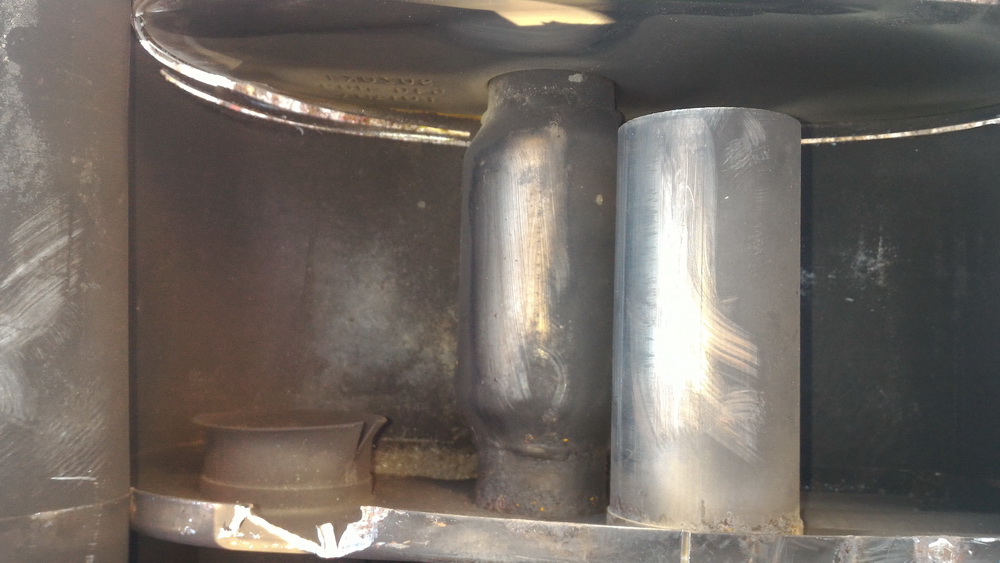

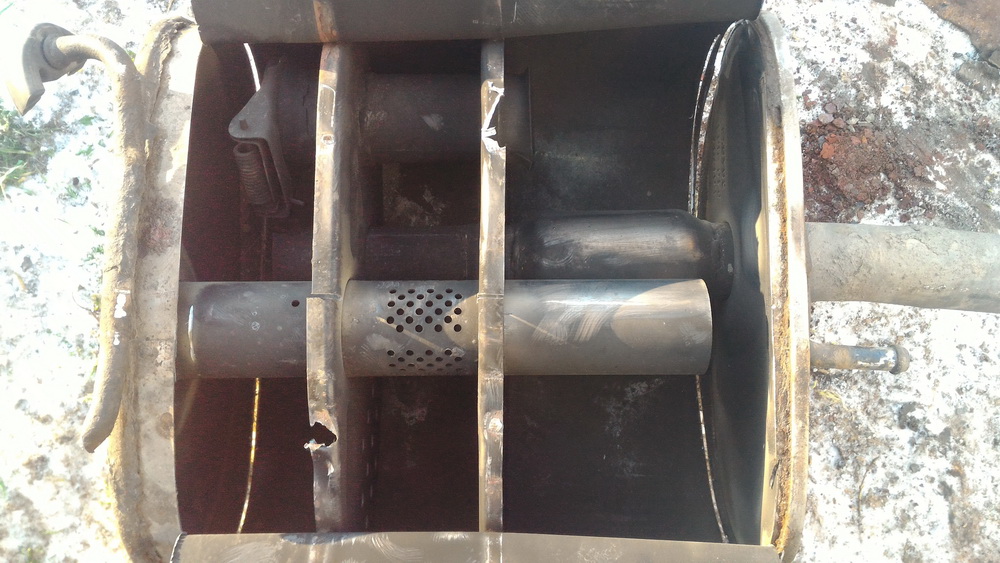

Глушитель изнутри (металл очень похож на нержавейку, ни намека на ржавчину, хотя наружный слой сгнил полностью, но это не нержавейка, магнитится - приняли в металлолом как обычны металл):

Последнее редактирование модератором:
  • Нравится
Реакции: 6 человек
M

maxxse

Guest
Всем добрый день!
Написал в профильной ветке, но видвть не смотрит никто.
Так как тема по разборке- спрошу здесь))
Омыватель заднего стекла -порвалась (слетела с фитинга трубка подачи жижки.
Там где из салона в заднюю дверь переход, но со стороны салона, потому как потолок намок.
Как правильно разбирать салон (последовательность), чтобы добраться до места разрыва?
Спасибо.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

sanich72

Эксперт
22 Январь 2010
4,279
1,740
113
Московская область - Коломна
Езжу на ...
suzuki liana Toyota Land Cruiser Prado 3D
Салон разбирается по принципу -снизу -на вех ! Те - порожки-боковины - накладки окон - обшивка потолка . Я бы этого делать не стал из за трубки . Можно попробовать достать трубку при помощи пинцета или отогнув край обшивки потолка .

Обучение профессии в школе страховых агентов. Бесплатно!



  • Нравится
Реакции: 1 человек

KASiK

Мудрец
26 Август 2008
8,870
5,199
113
50
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото

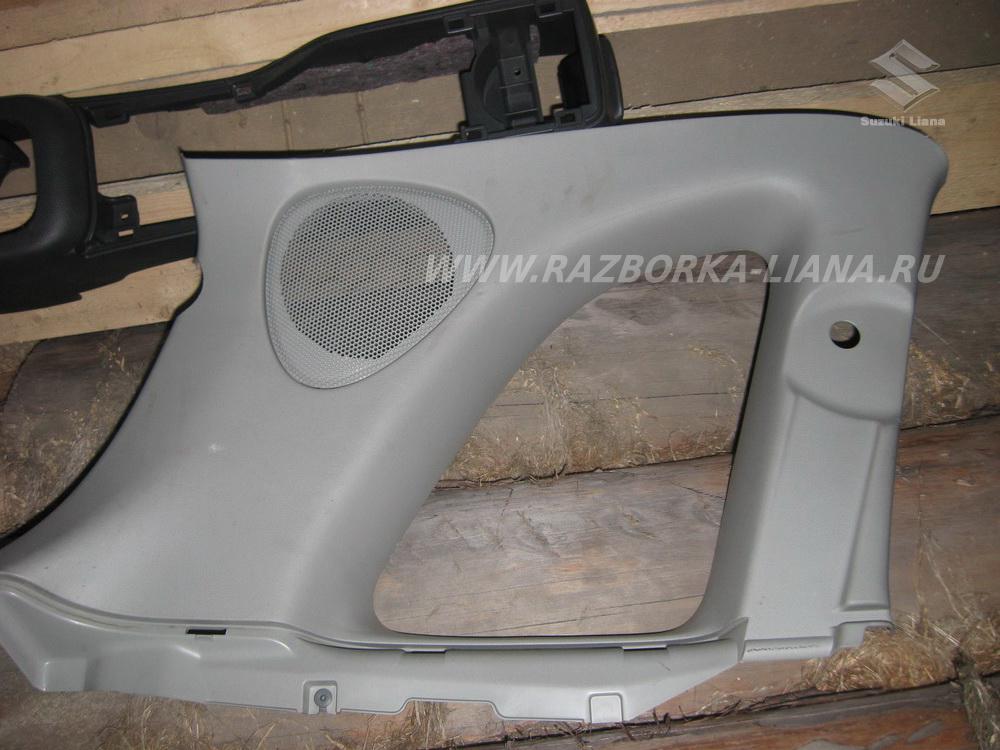

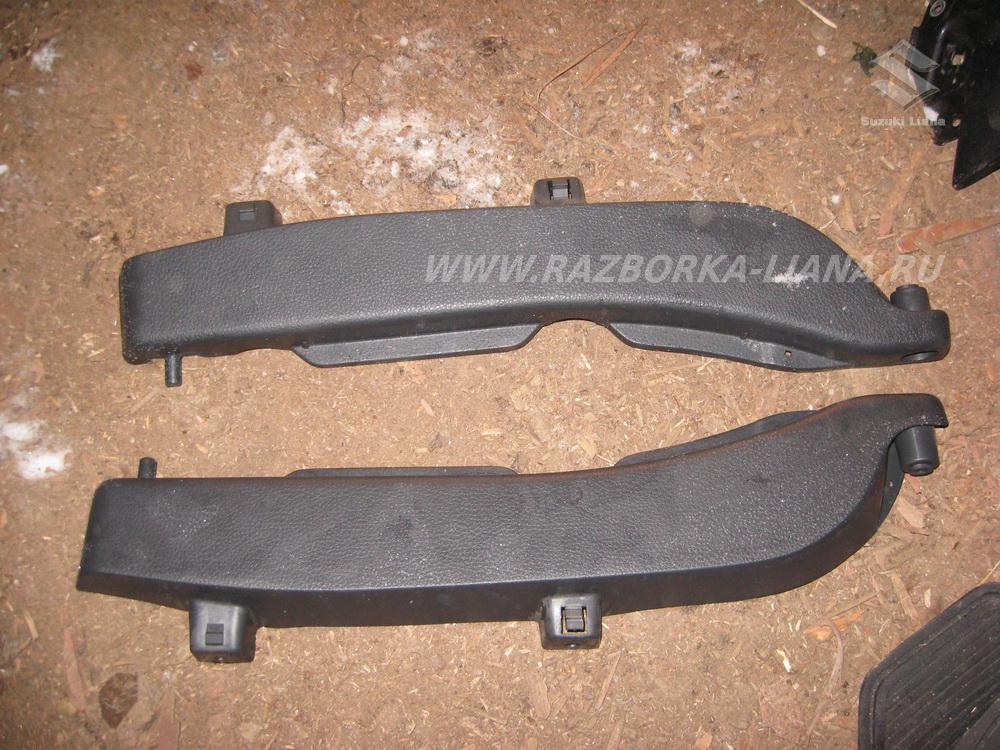

Слева в багажнике отодвигаете верхний угол верхней светлой обшивки пластиковой, в которой задний динамик. Она на клипсах, отщелкивается.


Но снизу она дополнительно прижата нижней темной обшивкой багажника, а точнее кронштейном-полкодержателем, так что до конца не сможете отогнуть и будет не очень удобно работать. Поэтому все же лучше снять полкодержатель - он крепится тремя болтами, ключ на 10. Тогда сможете полностью боковую верхнюю пластиковую обшивку снять.


Потом потолок -он по краю держится клипсами (просто выдернуть их аккуратно) и справа - рамка ремня безопасности среднего (если он есть). Ее можно не снимать, достаточно немного слева освободить потолок и по центру, и отогнуть его вниз. Там и увидите трубку.

  • Нравится
Реакции: 4 человек
M

maxxse

Guest
Слева в багажнике отодвигаете верхний угол верхней светлой обшивки пластиковой, в которой задний динамик. Она на клипсах, отщелкивается.


Но снизу она дополнительно прижата нижней темной обшивкой багажника, а точнее кронштейном-полкодержателем, так что до конца не сможете отогнуть и будет не очень удобно работать. Поэтому все же лучше снять полкодержатель - он крепится тремя болтами, ключ на 10. Тогда сможете полностью боковую верхнюю пластиковую обшивку снять.


Потом потолок -он по краю держится клипсами (просто выдернуть их аккуратно) и справа - рамка ремня безопасности среднего (если он есть). Ее можно не снимать, достаточно немного слева освободить потолок и по центру, и отогнуть его вниз. Там и увидите трубку.
Владимир, спасибо большое!

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Владимир Дмитриев

Редкий гость
12 Февраль 2016
5
8
3
42
Езжу на ...
сузуки лиана 2003 1,6 106 л.с.
Ответ: Лиана изнутри - фотоотчет разборки авто: фото, устройство, описание...

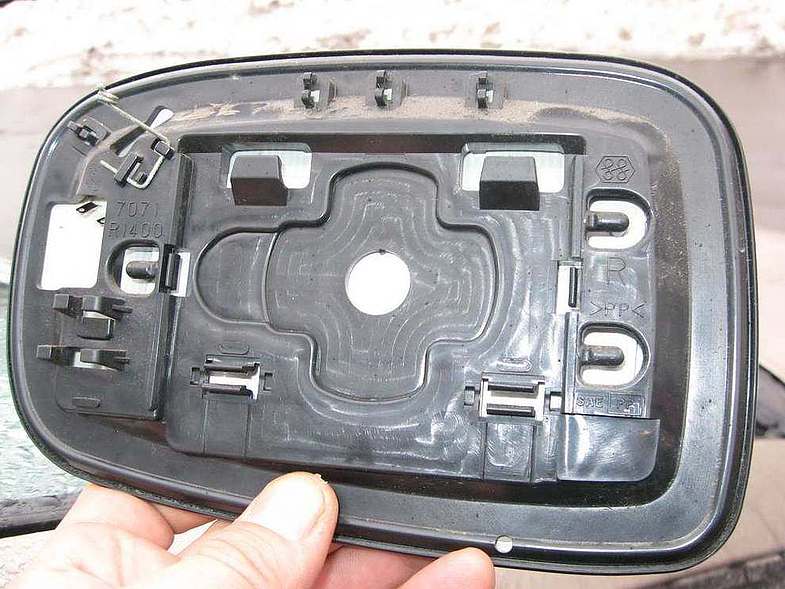

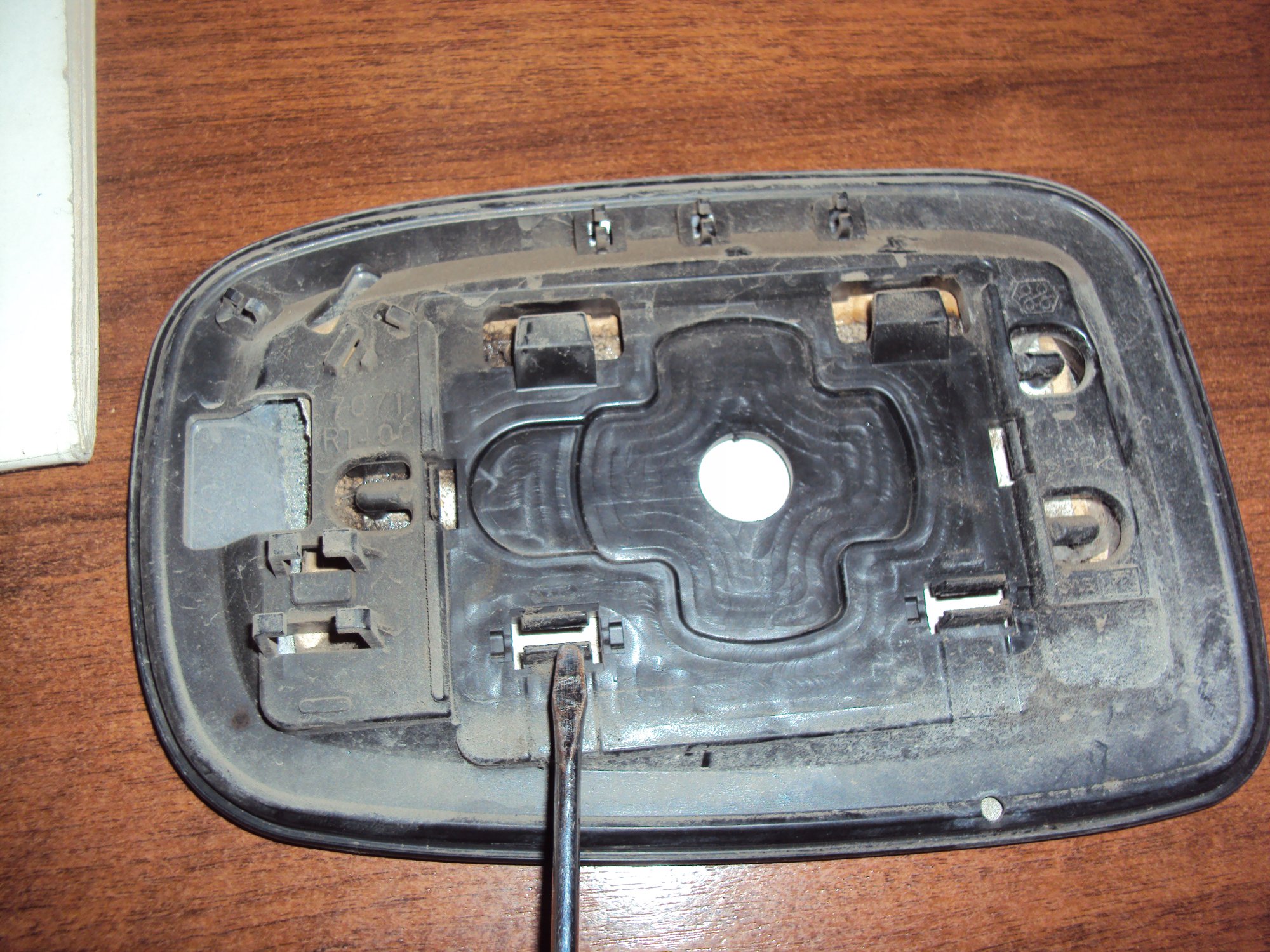

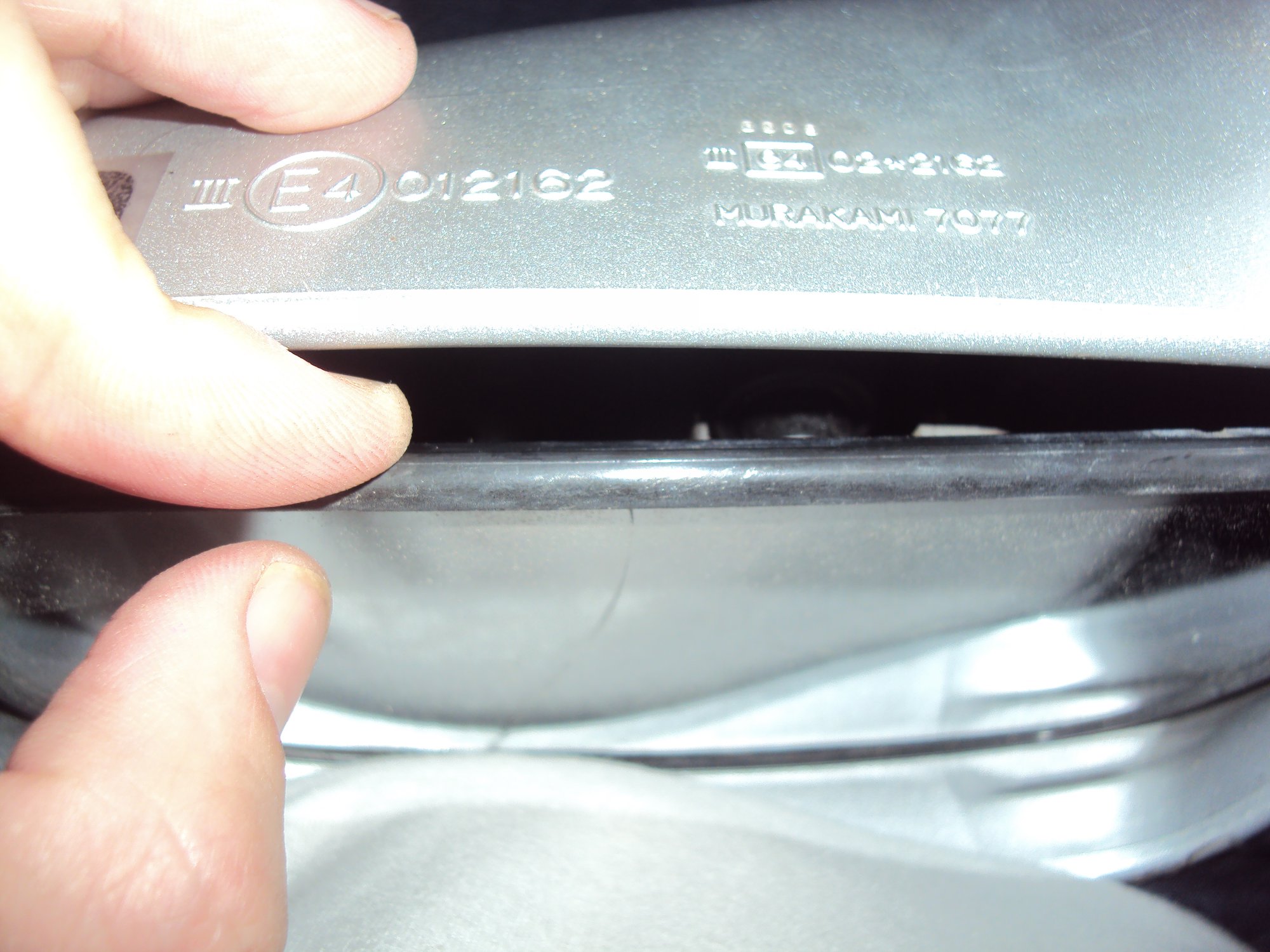

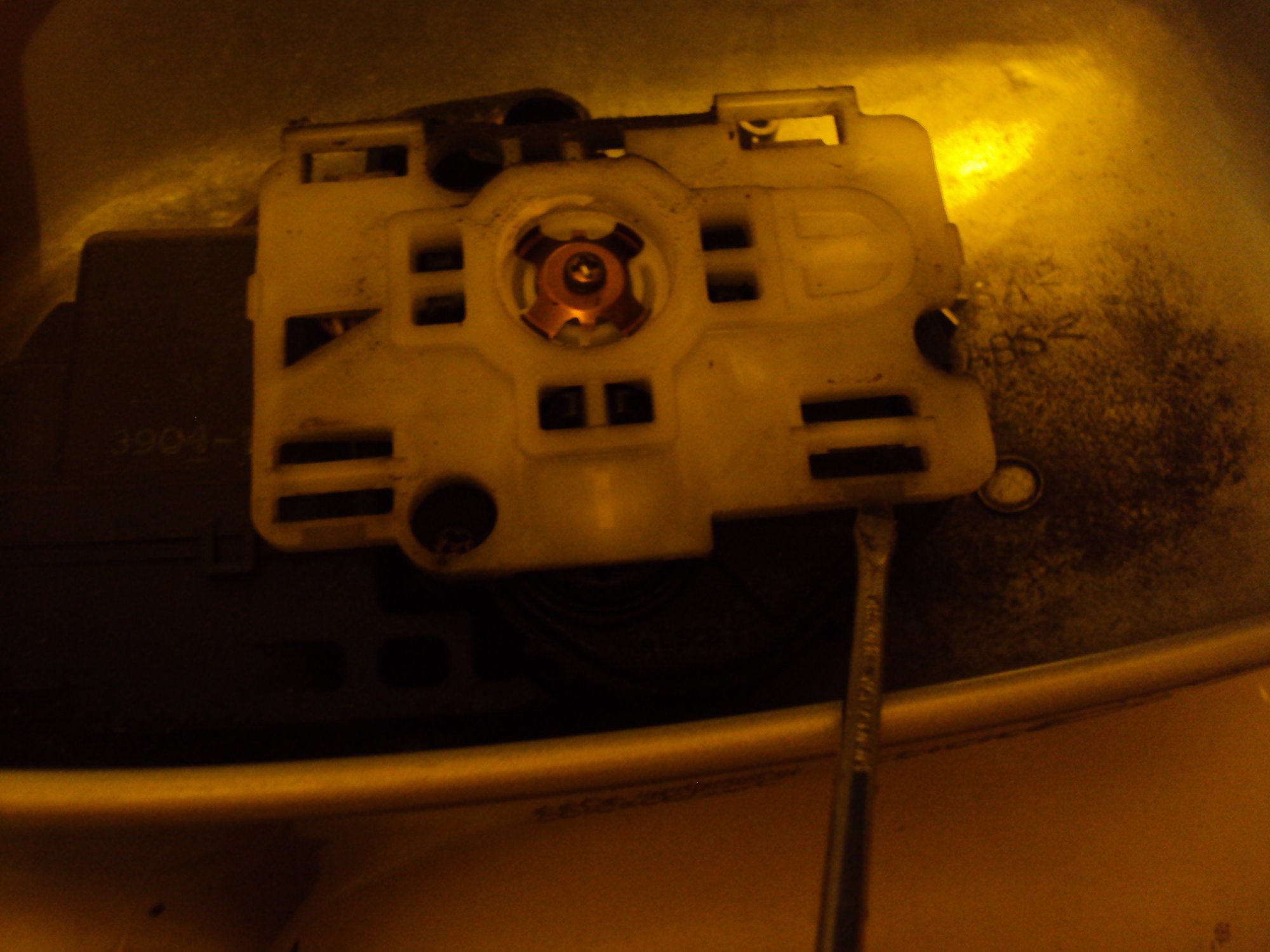

Вот фото зеркального элемента изнутри:



Видно, что сперва надо поддеть зеркало снизу чем-то широким и плоским (например, плоской стаместкой), и отогнуть нижнюю кромку зеркала, чтоб оно выскочило из защелок. Потом зеркальный элемент нужно опустить вниз и... вот он у вас в руках, только отключить контакты подогрева останется.
Снимать все зеркало вряд ли нужно - вы и так получите доступ к механизму, правда сомневаюсь, что вы что-то с ним сможете сделать - скорее всего там изношены или сломаны шестеренки.
Можно попробовать не снимая зеркальный элемент вручную повернуть его на нужное положение, т.е. в ту сторону, куда оно не хочет двигаться (оно повернется со щелчками проворачивающихся шестерней). Если и после этого оно не станет регулироваться,то снимайте зеркальный элемент и смотрите, может что-то "накопаете". Я не изучал пока этот механизм. Но у меня вроде остались такие механизмы от разбитых зеркал - на крайняк можно попробовать просто заменить этот механизм.
[DOUBLEPOST=1455297280,1455296213][/DOUBLEPOST]
Ответ: Лиана изнутри - фотоотчет разборки авто: фото, устройство, описание...



Вот фото зеркального элемента изнутри:



Видно, что сперва надо поддеть зеркало снизу чем-то широким и плоским (например, плоской стаместкой), и отогнуть нижнюю кромку зеркала, чтоб оно выскочило из защелок. Потом зеркальный элемент нужно опустить вниз и... вот он у вас в руках, только отключить контакты подогрева останется.
Снимать все зеркало вряд ли нужно - вы и так получите доступ к механизму, правда сомневаюсь, что вы что-то с ним сможете сделать - скорее всего там изношены или сломаны шестеренки.
Можно попробовать не снимая зеркальный элемент вручную повернуть его на нужное положение, т.е. в ту сторону, куда оно не хочет двигаться (оно повернется со щелчками проворачивающихся шестерней). Если и после этого оно не станет регулироваться,то снимайте зеркальный элемент и смотрите, может что-то "накопаете". Я не изучал пока этот механизм. Но у меня вроде остались такие механизмы от разбитых зеркал - на крайняк можно попробовать просто заменить этот механизм.
Спасибо. снял зеркальный элемент быстро, только поддевал ответкой (не забудьте подложить что-нибудь, чтобы корпус не поцарапать), там специально выемки под неё есть, я снизу зеркало оттянул, фонарём посветил и увидел их (как не пытался сфотографировать в щелку - не получилось). вот фото, может кому пригодится
(на фото зеркало с трещиной - это с моей машины, а на этом корпусе стояло целое, теперь оно у меня на машине, а это поставил сюда. б/у зеркало купил по случаю, хотя нужен был только зеркальный элемент).


Вложения

  • Нравится
Реакции: 2 человек

KASiK

Мудрец
26 Август 2008
8,870
5,199
113
50
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото

allex10

Редкий гость
3 Март 2016
7
1
0
Новосибирск
Езжу на ...
Suzuki Liana sedan RH416 1,6 (М16А 107лс) 2007 АТ 4wd

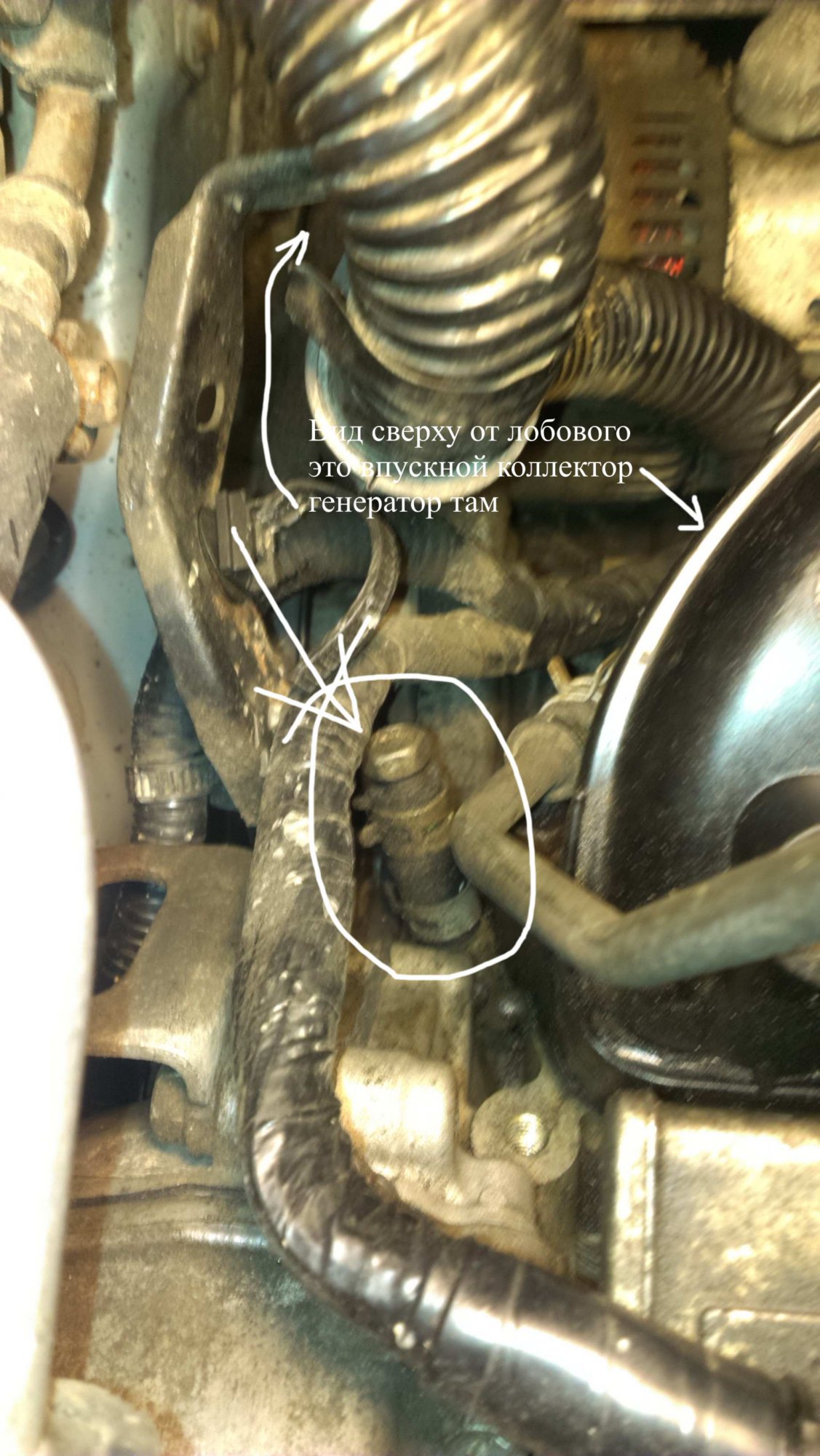

1.jpg Доброго дня. Надеюсь на помощь. Менял фильтр воздушный, и свечи, увидел неожиданно заглушку (на фото). по схемам порылся, не нашел что это. Судя по масляному отпотеванию, трубка из картера. Вот куда должна соединяться? Визуально ответной части не вижу.Вопрос зачем заглушена? Может кто посмотрит куда шланг должен идти, тогда и функция понятна его будет.
М16А, 106лс, 4х4 АТ

Последнее редактирование модератором:

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
Обучение профессии в школе страховых агентов. Бесплатно!

KASiK

Мудрец
26 Август 2008
8,870
5,199
113
50
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Странная трубка, ее вообще там не должно быть, как я понимаю. Посмотрите, откуда она вообще идет, куда подключена вторым концом? Фото дайте. Вот как выглядит ваш двигатель " в оригинале" - нет там такой трубки:

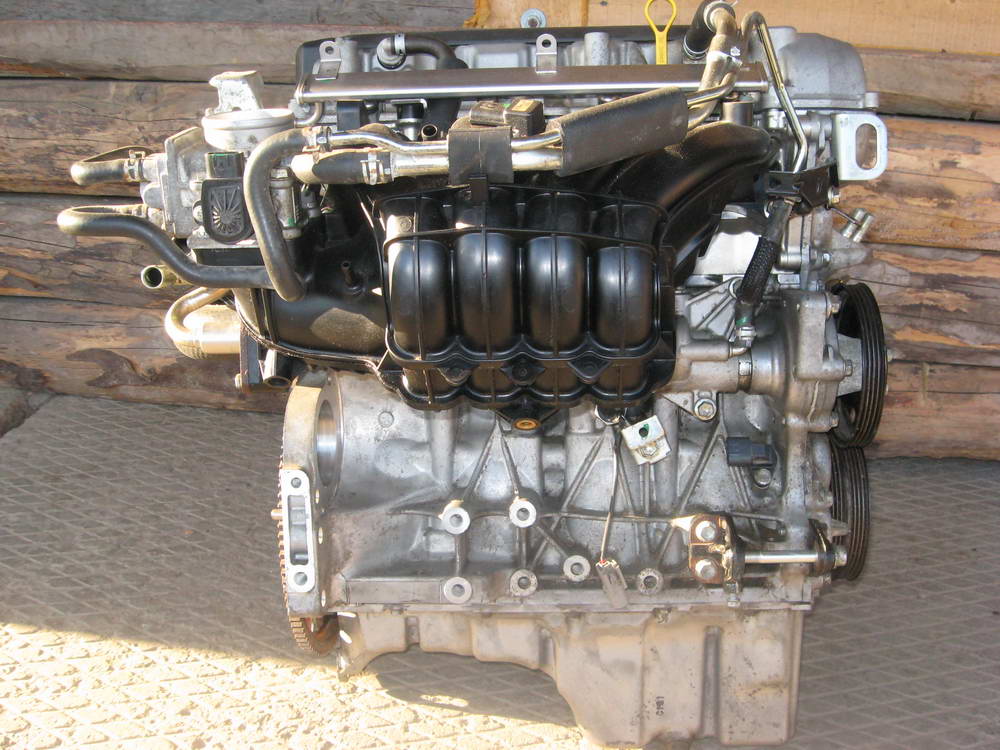

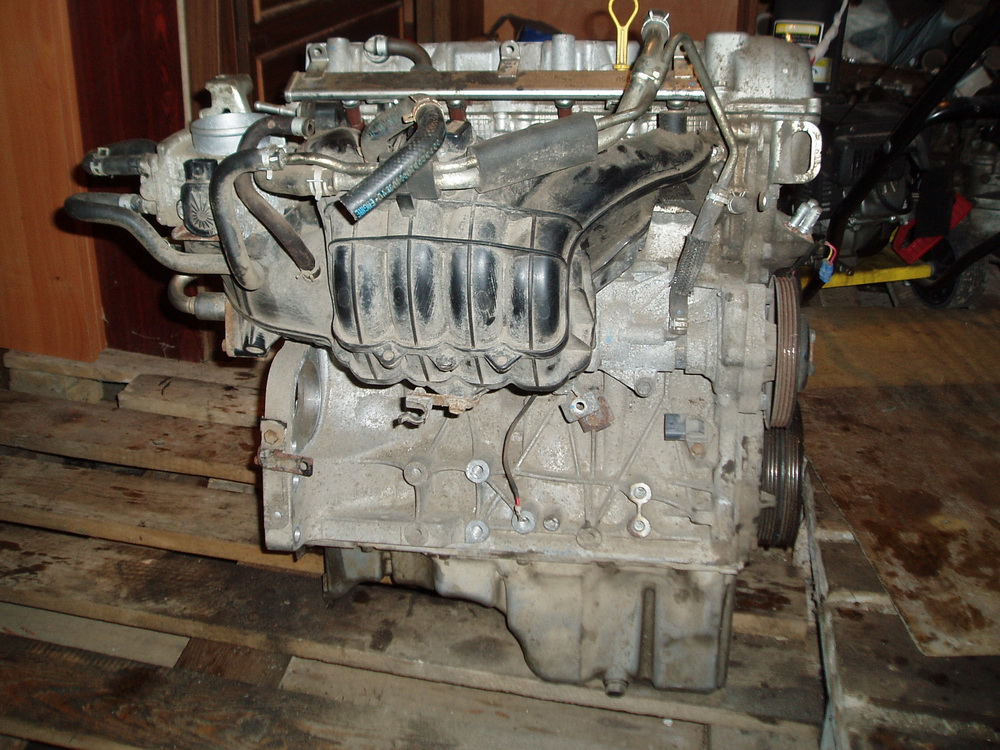

Двигатель в сборе-2.jpg

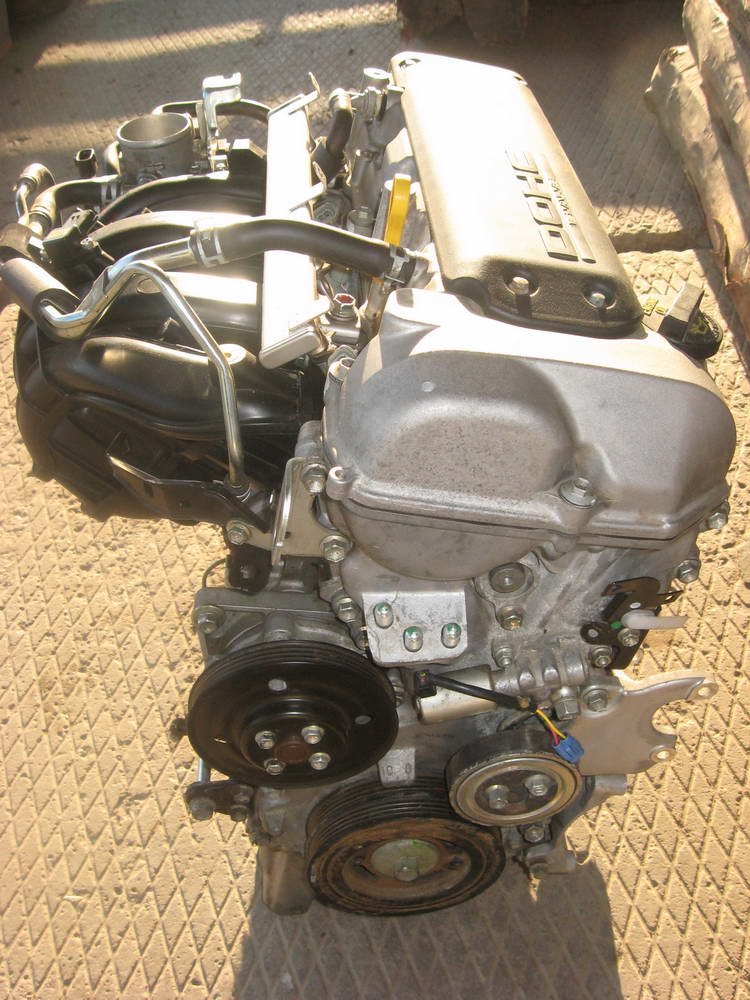

Двигатель в сборе-4.jpg

Последнее редактирование модератором:
  • Нравится
Реакции: 1 человек

allex10

Редкий гость
3 Март 2016
7
1
0
Новосибирск
Езжу на ...
Suzuki Liana sedan RH416 1,6 (М16А 107лс) 2007 АТ 4wd
Опа, беру доп.время. Сниму воздухан и обследую внимательней. а второго конца то и нет, точнее в него болт засажен. Но в оригинале трубка может любой длины быть-поэтому осмотрю сзади, может тройник где.


KASiK

Мудрец
26 Август 2008
8,870
5,199
113
50
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Не совсем понял, где это находится. Но похожа на трубку, идущую к дроссельной заслонке.

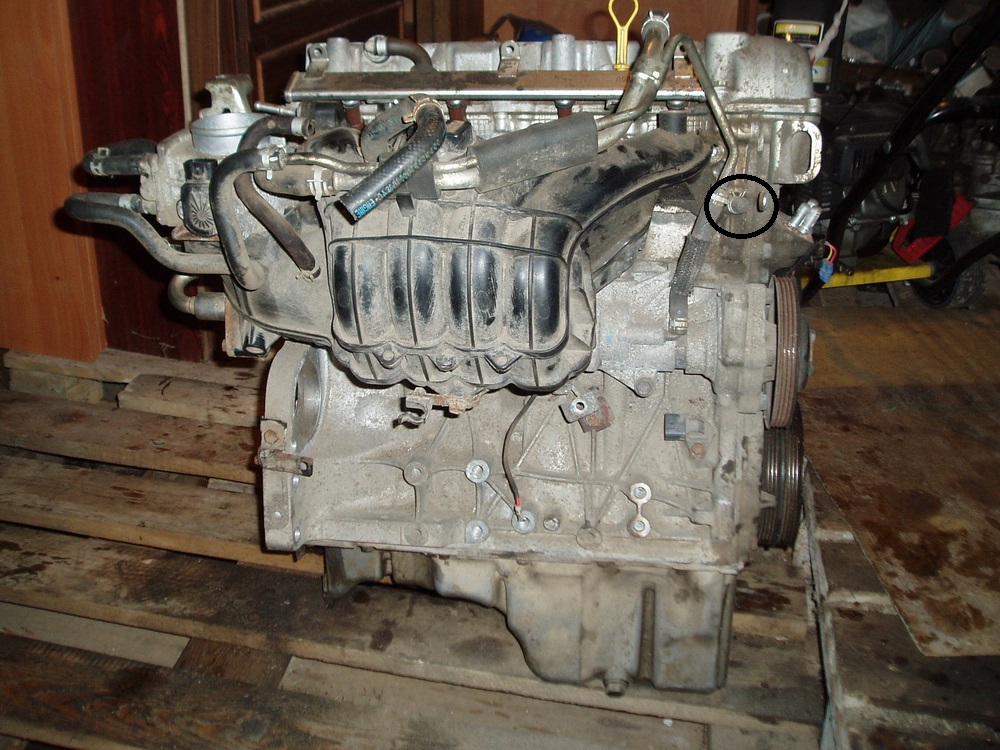

На моих фото (первая и третья) - справа, сразу над помпой. На его фото на заднем плане виднеется генератор...


allex10

Редкий гость
3 Март 2016
7
1
0
Новосибирск
Езжу на ...
Suzuki Liana sedan RH416 1,6 (М16А 107лс) 2007 АТ 4wd

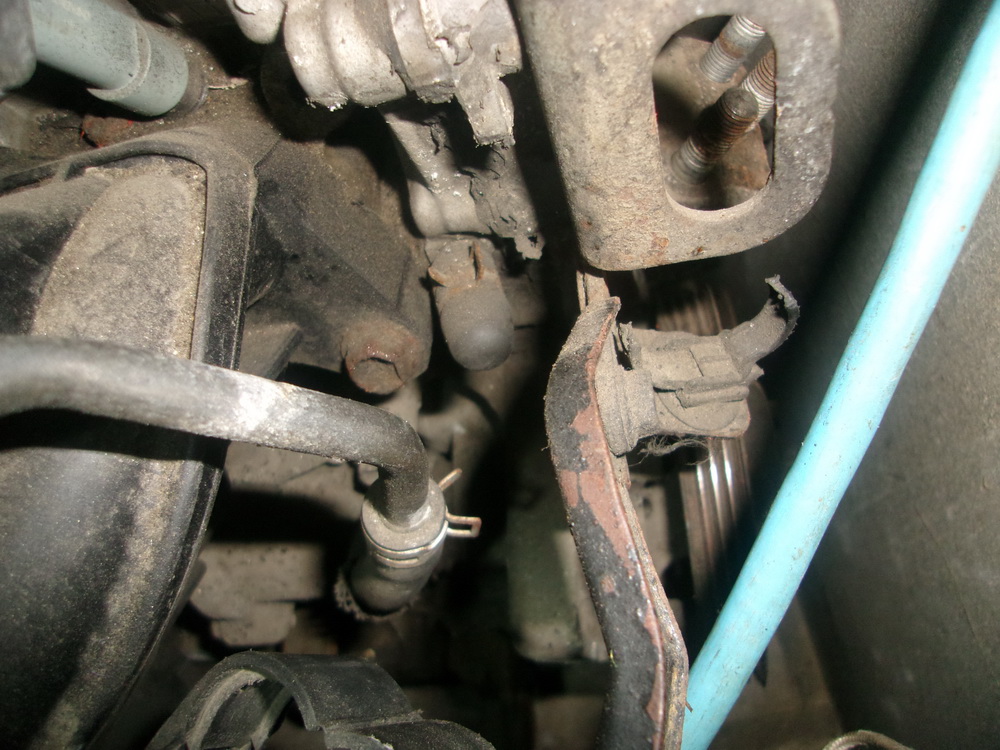

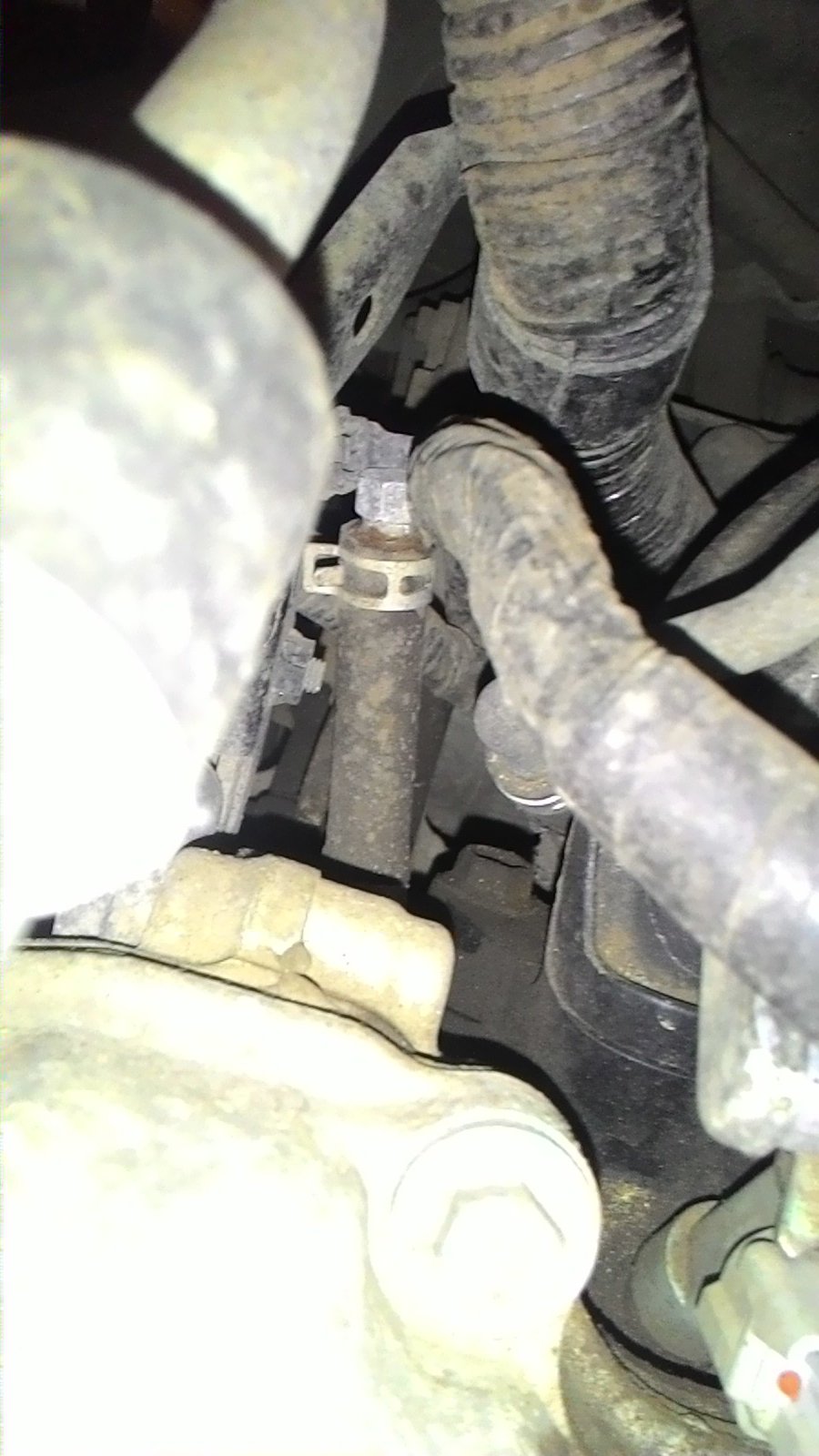

Снял камерой вперед . Два снимка для сравнения-вот эта трубка на правом фото виден конец.
Вроде заглушки или воздушного клапана, виден хомут-прищепка. Смотрю на схемы головы блока-нет такого.
IMAG1764.jpg 2.jpg

Последнее редактирование модератором:

Обучение профессии в школе страховых агентов. Бесплатно!



repze

Technology Specialist, Lianaвод третьего разряда
13 Июль 2013
1,271
1,125
113
43
[Тула-Серпухов]
Езжу на ...
SUZUKI LIANA II sedan 2007г.в., 2WD-МКПП М16А, серый металик
SUZUKI LIANA II wagon 2007г.в., 2WD-МКПП М16А, серый металик
SUZUKI LIANA II wagon 2007г.в 2WD-МКПП М16А белая

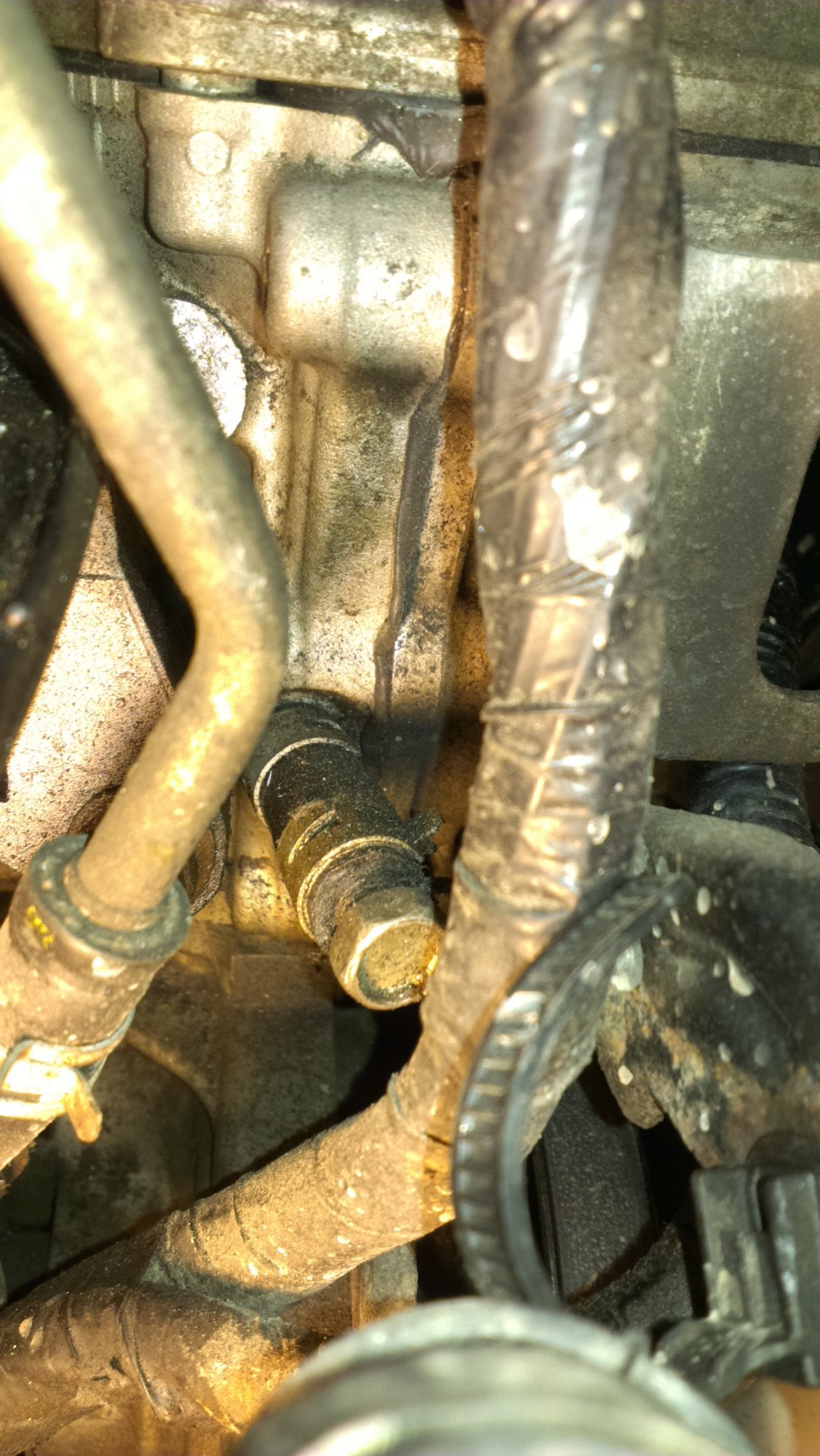

А подскажите, что это именно за датчик,вчера при осмотре обнаружил, что он как бы обломан и несколько капель масла на нем, ну и если не затруднит может номер его знаете.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

sanich72

Эксперт
22 Январь 2010
4,279
1,740
113
Московская область - Коломна
Езжу на ...
suzuki liana Toyota Land Cruiser Prado 3D
Посмотреть вложение 95334 Доброго дня. Надеюсь на помощь. Менял фильтр воздушный, и свечи, увидел неожиданно заглушку (на фото). по схемам порылся, не нашел что это. Судя по масляному отпотеванию, трубка из картера. Вот куда должна соединяться? Визуально ответной части не вижу.Вопрос зачем заглушена? Может кто посмотрит куда шланг должен идти, тогда и функция понятна его будет.
М16А, 106лс, 4х4 АТ

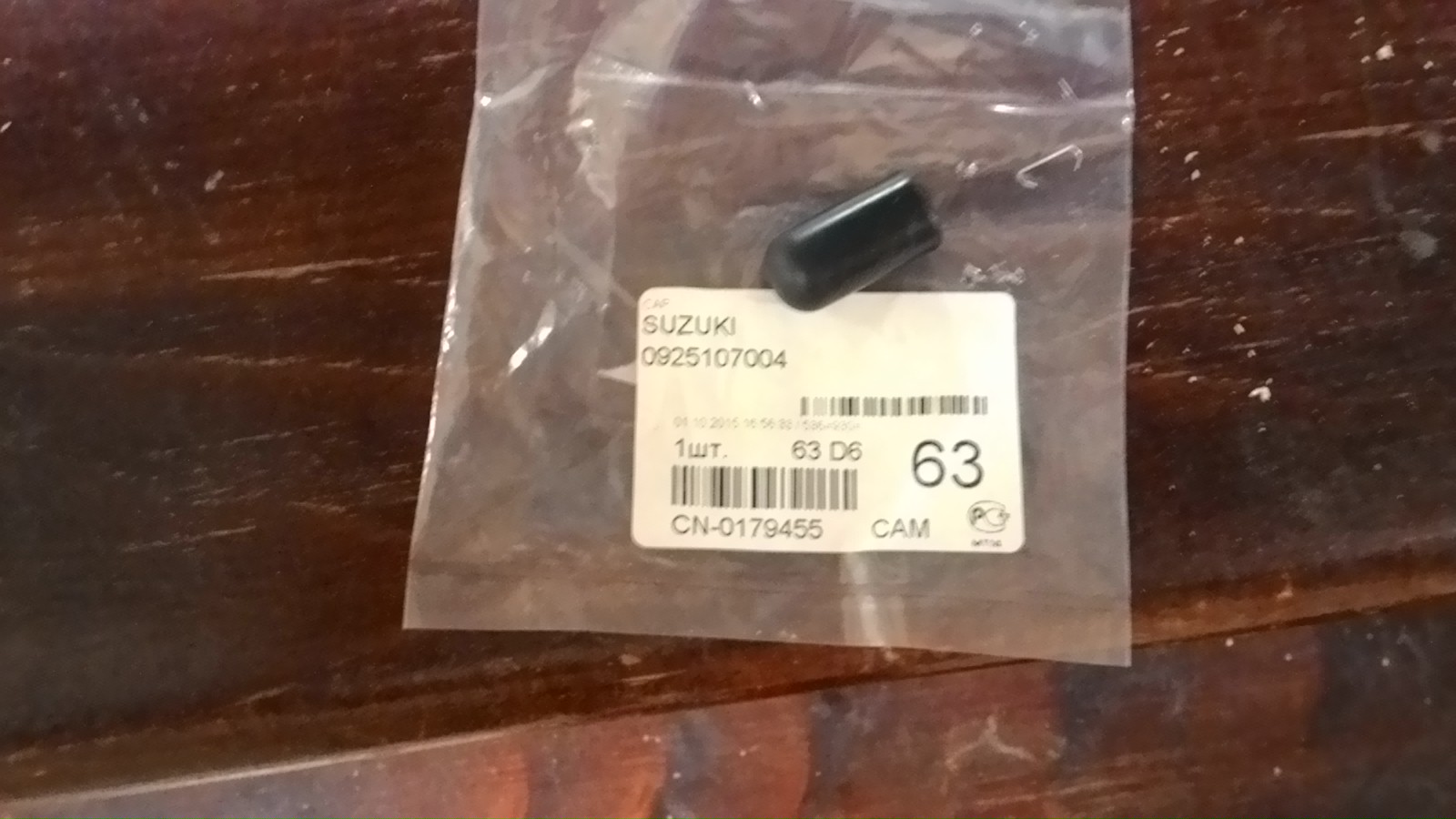

Номер этой детальки
09251-07004
Это просто заглушка водяного канала ,поставили болт,тк сломали ее ,когда видимо натягивали ремень генератора

  • Нравится
Реакции: 1 человек

KASiK

Мудрец
26 Август 2008
8,870
5,199
113
50
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Номер этой детальки
09251-07004
Это просто заглушка водяного канала ,поставили болт,тк сломали ее ,когда видимо натягивали ремень генератора
Никогда не обращал внимания на эту заглушечку, можно сказать, даже и не знал о ней в результате. Странно, а зачем она?

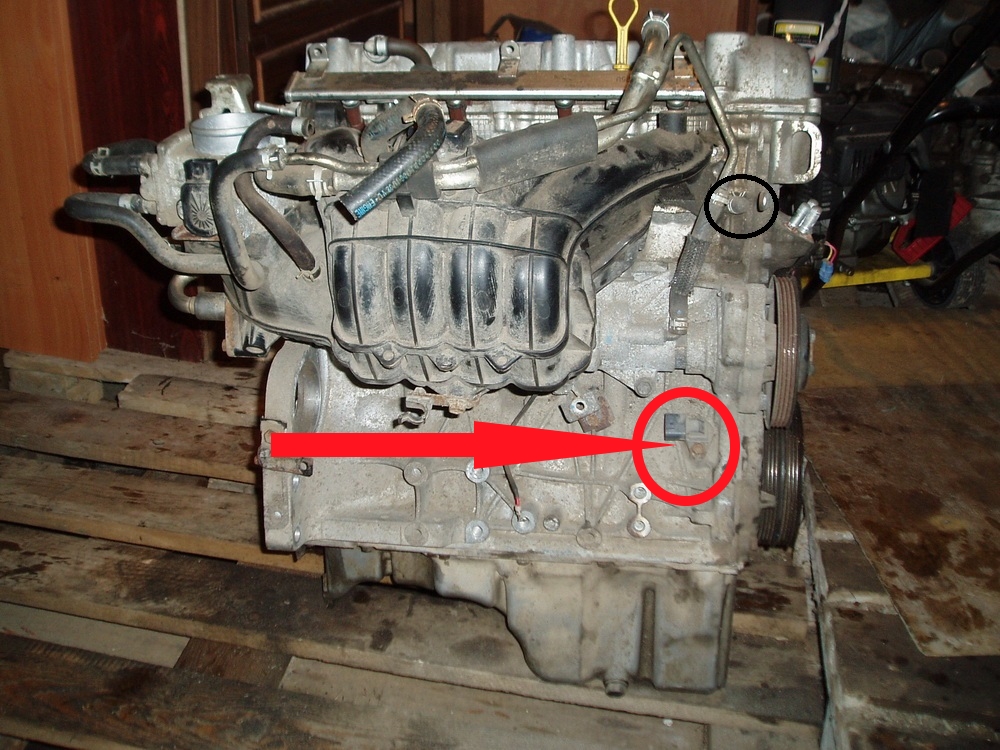

Посмотреть вложение 95427
А подскажите, что это именно за датчик,вчера при осмотре обнаружил, что он как бы обломан и несколько капель масла на нем, ну и если не затруднит может номер его знаете.
Датчик положения коленвала:
33220-63J00
Mitsubishi J005T32171
Era 550535

  • Нравится
Реакции: 1 человек

sav liana

Местный
6 Май 2015
269
93
28
Мос. ст. Силикатная
Езжу на ...
Liana, седан, передний, 2007, 1,6л M16A, МКПП, ~100 000 км
При продольном расположении двигателя используется для печки или дросселя... (Джимы)
Водяные трубы переносятся к шкивам...
С торца там еще заглушка есть (на двух болтах) для трубы радиатора (были случаи протечек)

Последнее редактирование модератором:
Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
  • Нравится
Реакции: 2 человек

sanich72

Эксперт
22 Январь 2010
4,279
1,740
113
Московская область - Коломна
Езжу на ...
suzuki liana Toyota Land Cruiser Prado 3D
А вот болт с хомутом от моей жены))) и решение ребуса ;)
Коломна - Новосибирск, одноболтовые братья))))))


Вложения

Обучение профессии в школе страховых агентов. Бесплатно!

  • Нравится
Реакции: 2 человек

KASiK

Мудрец
26 Август 2008
8,870
5,199
113
50
Санкт-Петербург, Красное Село
Езжу на ...
Suzuki Liana HB 1.6 4WD АКПП 2007
Geely Atlas Luxury 2.4 6AT 4WD Янтарное золото
Ставь болт -третьим будешь :yahoo:
Да мне все равно - двигатель уже продан...[DOUBLEPOST=1458155047,1458154975][/DOUBLEPOST]У меня вот другая мысль закрутилась в голове: а для чего можно использовать этот штуцер? Может какой-то дополнительный обогрев салона организовать, к примеру? :yu: Чё за зря пропадает...


sanich72

Эксперт
22 Январь 2010
4,279
1,740
113
Московская область - Коломна
Езжу на ...
suzuki liana Toyota Land Cruiser Prado 3D
Да мне все равно - двигатель уже продан...[DOUBLEPOST=1458155047,1458154975][/DOUBLEPOST]У меня вот другая мысль закрутилась в голове: а для чего можно использовать этот штуцер? Может какой-то дополнительный обогрев салона организовать, к примеру? :yu: Чё за зря пропадает...
Не ! Диаметр маловат ! но салон не хватит ,а подогрев незамерзайки-вполне
