Защита Jimny ( раздатки и других нежных мест : мостов, амортизаторов, бака ... )

Old Blind Dog

Человек с пёсьей головой.
16 Май 2008
2,841
999
113
40
Москва, Беляево
Езжу на ...
Nissan Patrol Y260 hardtop RD28T, 92-й год, циллиндров шесть в ряд, клапанов в два раза больше, руль круглый и пиздатый.
Т.е. гнутые чулки мостов частные случаи?

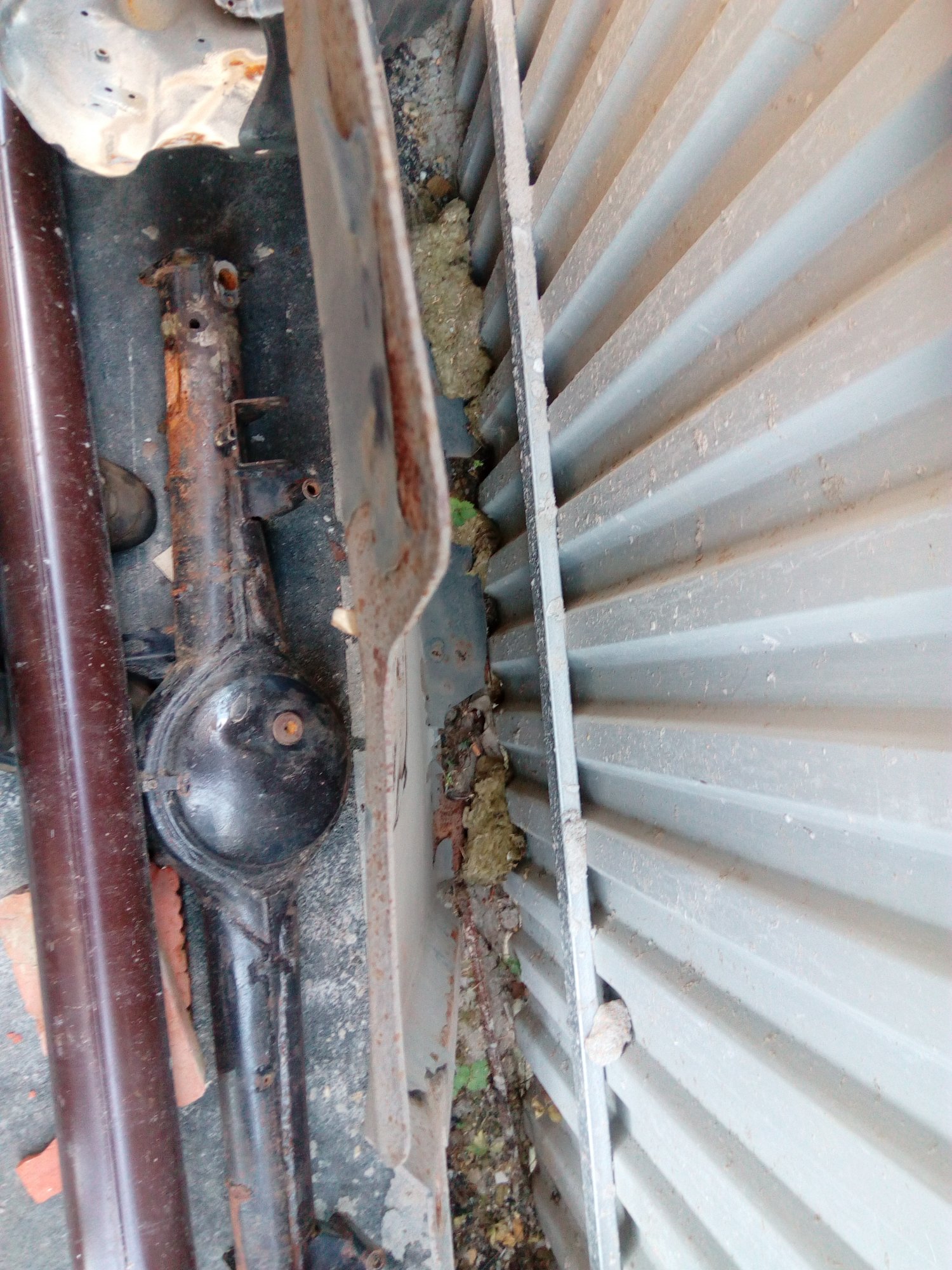

Там стенка 3 мм всего, сложно не погнуть. В гараже уже музей гнутых чулков собрался.
Передний гнётся чаще всего по короткой стороне назад. Думаю, это связано с высокой концентрацией сварных швов. Длинный чулок, по сути, труба, а не штампованные листы, там не так это катастрофично.
Однако, есть и мост с гнутой вверх и назад длинной стороной.
Задний мост лопается по шву с длинной стороны. Не знаю почему, но там сварка встык, тогда как на переднем мосту подложена втулка для усиления аналогичного шва.

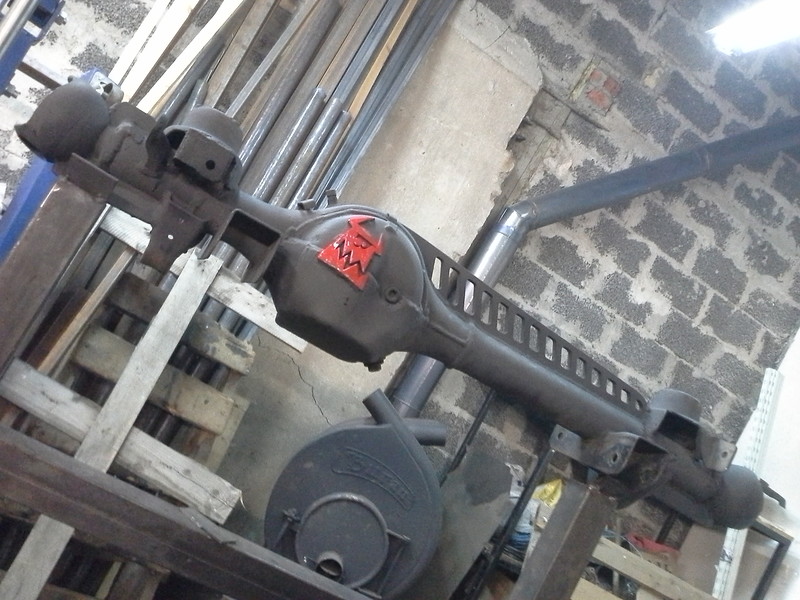

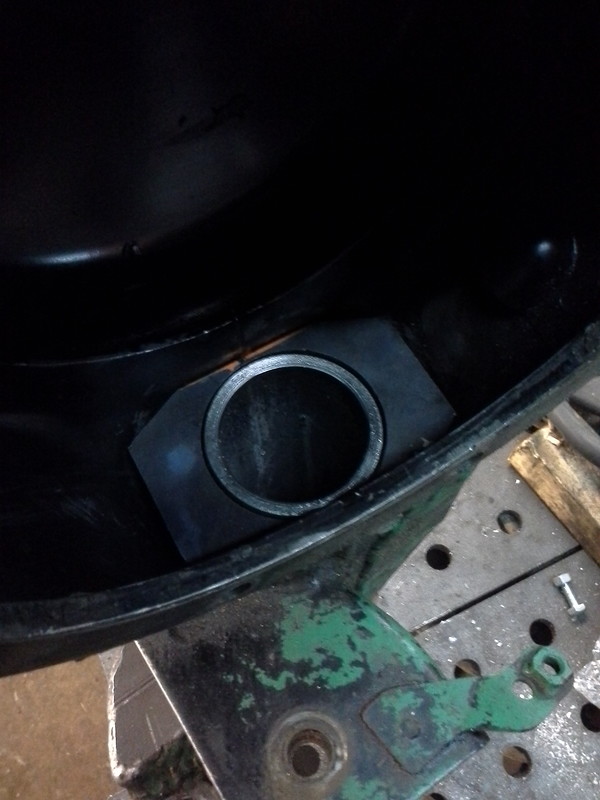

Поэтому усиливаю вот потихоньку и передние и задние по схеме "максимальная паранойя". Внутрь трубу с 6 мм стенкой, снаружи косынки всякие, на картер переднего моста 4 мм броня.
Джимнихулиганы гоняют, вон, испытывают...

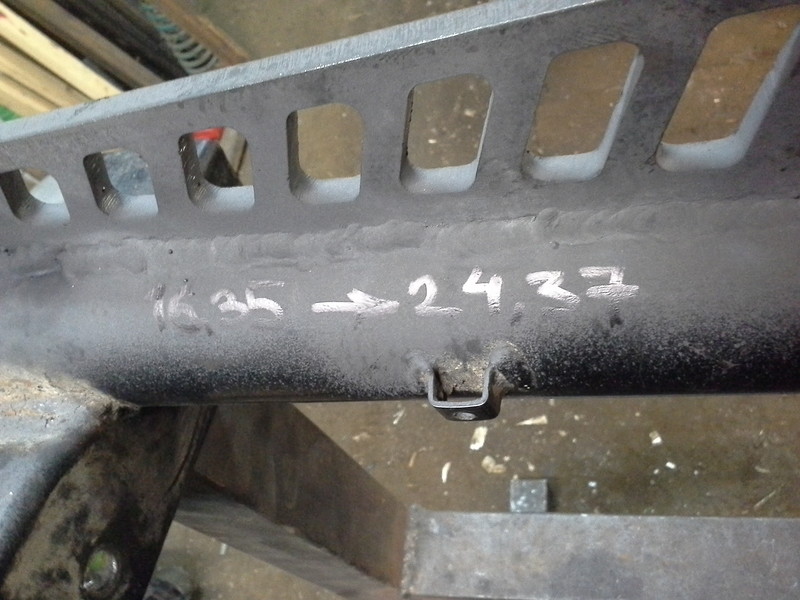

А это сколько весил до и сколько после.


Последнее редактирование модератором:
  • Нравится
Реакции: 4 человек

vsnopkov

Наш человек
6 Январь 2013
142
34
28
53
Езжу на ...
Suzuki Jimny
Выглядит красиво! Сразу видна мощная техническая база в сочитании с опытными механниками. Вам трактора строить!


Petruha

Продвинутый новичок
13 Июль 2015
30
15
8
43
Новосибирск
Езжу на ...
jb23 2003гв.
А труба внутри свободно болтается что ли? Зазор до внутренней стенки большой.
Заварит, я так понимаю требования РАФ. Решил пока не усиливать, времени нет, да и эксплуатация аккуратная, летом кубок местной водокачки, зимой рыбалка на водохранилище.


Kiread

Свой в доску
21 Апрель 2014
508
145
43
42
Москва, Зеленоград
Езжу на ...
Jimny
В РАФ нельзя усиливать снаружи. Кто будет вскрывать мост, выбивать ступичный подшипник чтобы посмотреть внутрь моста? Это классное решение совершенно не видное снаружи.
Под РАФ не одходит косынка на мосту как раз :)


Мятноkрылый

Местный
16 Июль 2014
256
55
0
41
Калининград
Езжу на ...
BMW X5 для города
Suzuki Jimny для леса
Косынка разве не подходит!? :)

пункт 3 к ТР1
УСИЛЕНИЕ.
Разрешается усиление, если иное не оговорено конкретным пунктом данных технических требований, листовым материалом любой детали, при условии, что используемый материал повторяет форму усиливае-
мой детали, и прилегает к ней по всей поверхности, не образуя никаких коробчатых полостей.

у меня другой вопрос... - почему косынка только на длинной стороне чулка?
если гнется в первую очередь именно короткая(я тоже усилил длинную сторону, полагая что короткую не погнуть - погнул именно короткую!)


Old Blind Dog

Человек с пёсьей головой.
16 Май 2008
2,841
999
113
40
Москва, Беляево
Езжу на ...
Nissan Patrol Y260 hardtop RD28T, 92-й год, циллиндров шесть в ряд, клапанов в два раза больше, руль круглый и пиздатый.
Мы тут в гараже с Дайвером поржали, конечно. Руки чесались написать, то да, труба свободно перемещается в чулке и по звону в повороте можно определить плотность эмульсии в мосту...

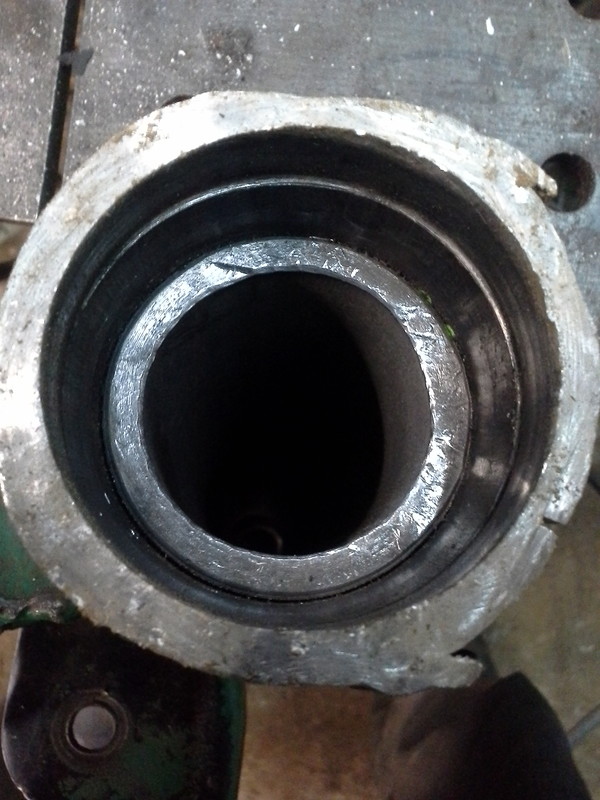

Нет, трубы завариваются с обеих сторон - в этом и суть. Вдобавок, никакого зазора нет - они задавливаются в чулок с натягом. Это просто тень такая и фаска под сварку.
С РАФом всё гладко - там коробчатых полостей не должно быть. Их и нет. А форму моста это всё, безусловно, повторяет.

Насчёт косынки на короткую сторону. Короткую сторону ты как погнул? Всё, что я видел - назад, т.е. в плоскости не той, которую будет усиливать косынка. Я сейчас даже думаю, а не пускать ли горизонтально с короткой стороны там небольшое ребро...

Но пока спасает втулка. Она ж в этих сварных местах не остаблена, поэтому держит удар. Ну, пока никто не загнул.
Мостов всего пока таких сделал 19, из них 10 - передние. Пока все делают вид, что прямые.











Так и живём. 8)

Последнее редактирование модератором:
  • Нравится
Реакции: 6 человек

Мятноkрылый

Местный
16 Июль 2014
256
55
0
41
Калининград
Езжу на ...
BMW X5 для города
Suzuki Jimny для леса
погнул в прыжке и именно вверх а не назад, и да - по сварке!
следующий мост/чулок усиливать буду и по короткому рычагу!!! - посмотрим что из этого получится... :)


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi

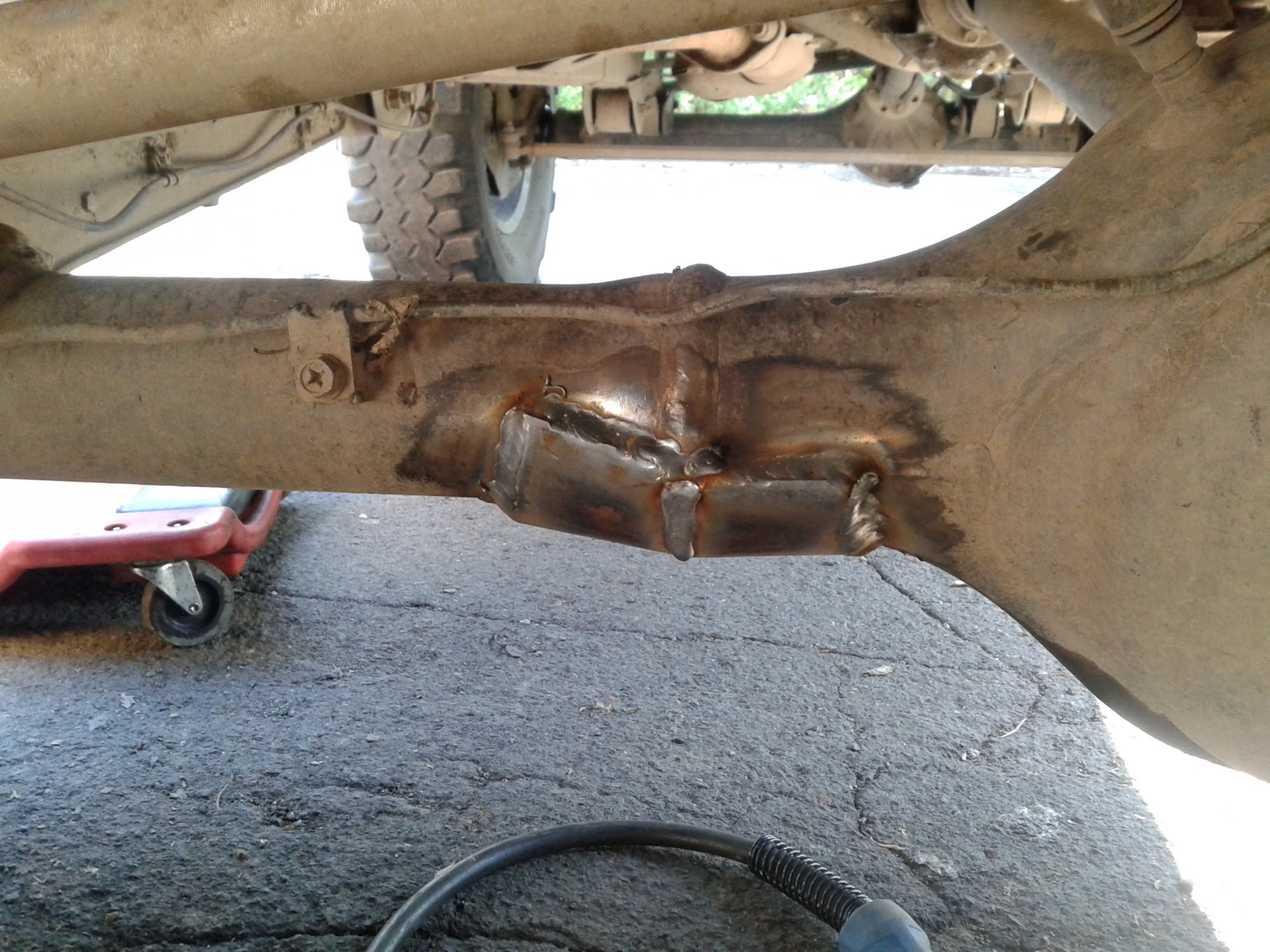

Прошлой осенью чулок заднего моста расклеился по заводской сварке. Трещина прямо по средине сварного шва.

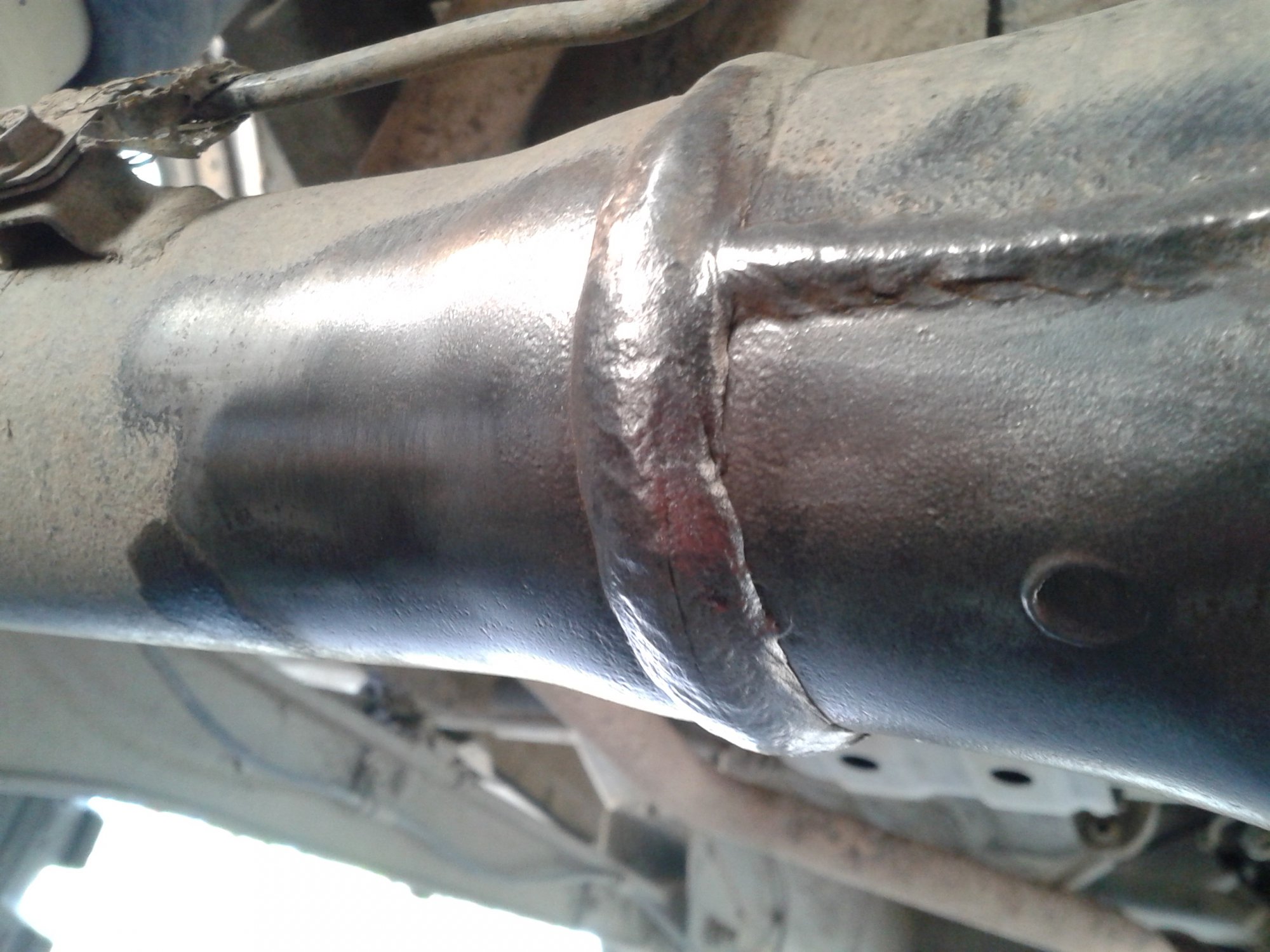

Глобалить было некогда, поэтому по быстрому заварил и чтобы точно мост по пути где-нибудь не разъехался на две части, положил сверху заплатку.

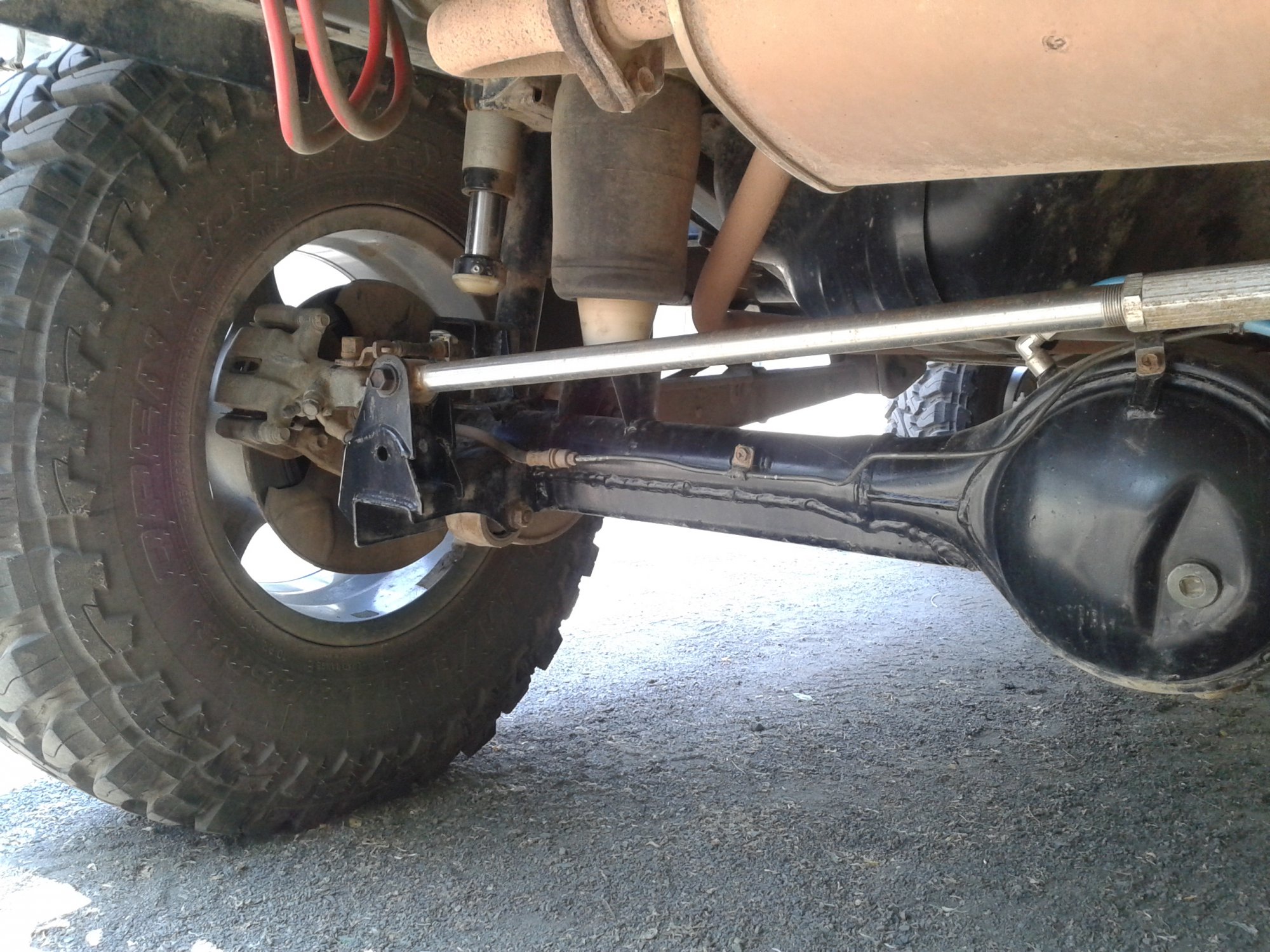

А в этом году не спеша запилил чулок заднего моста с усилением. Т.к. на РАФы мне пофиг, то снизу профилем, как и передний.

  • Нравится
Реакции: 1 человек

Ves

Бывает здесь
11 Май 2011
62
45
18
Санкт-Петербург
Езжу на ...
Jimny, 2007, АКПП
Термоизоляция трубы глушителя под защитой раздатки.

В экспедиции Средний Дон 2014 столкнулся с небольшой неприятной проблемой. При длительном движении по высокой траве защита раздатки от Спринтера отлично накашивает в себя целый мешок травы, который от соприкосновения с горячей трубой глушителя загорается и обеспечивает пилоту радостные пляски с тушением маленького костра под брюхом авто. Накурившись различных форумов и выслушав сотню мнений бывалых, решил справиться с проблемой путем термоизоляции участка трубы термолентой.
Цена вопроса - лента 1500, хомуты 60*80 -4 шт, проволока медная 1,5 м.

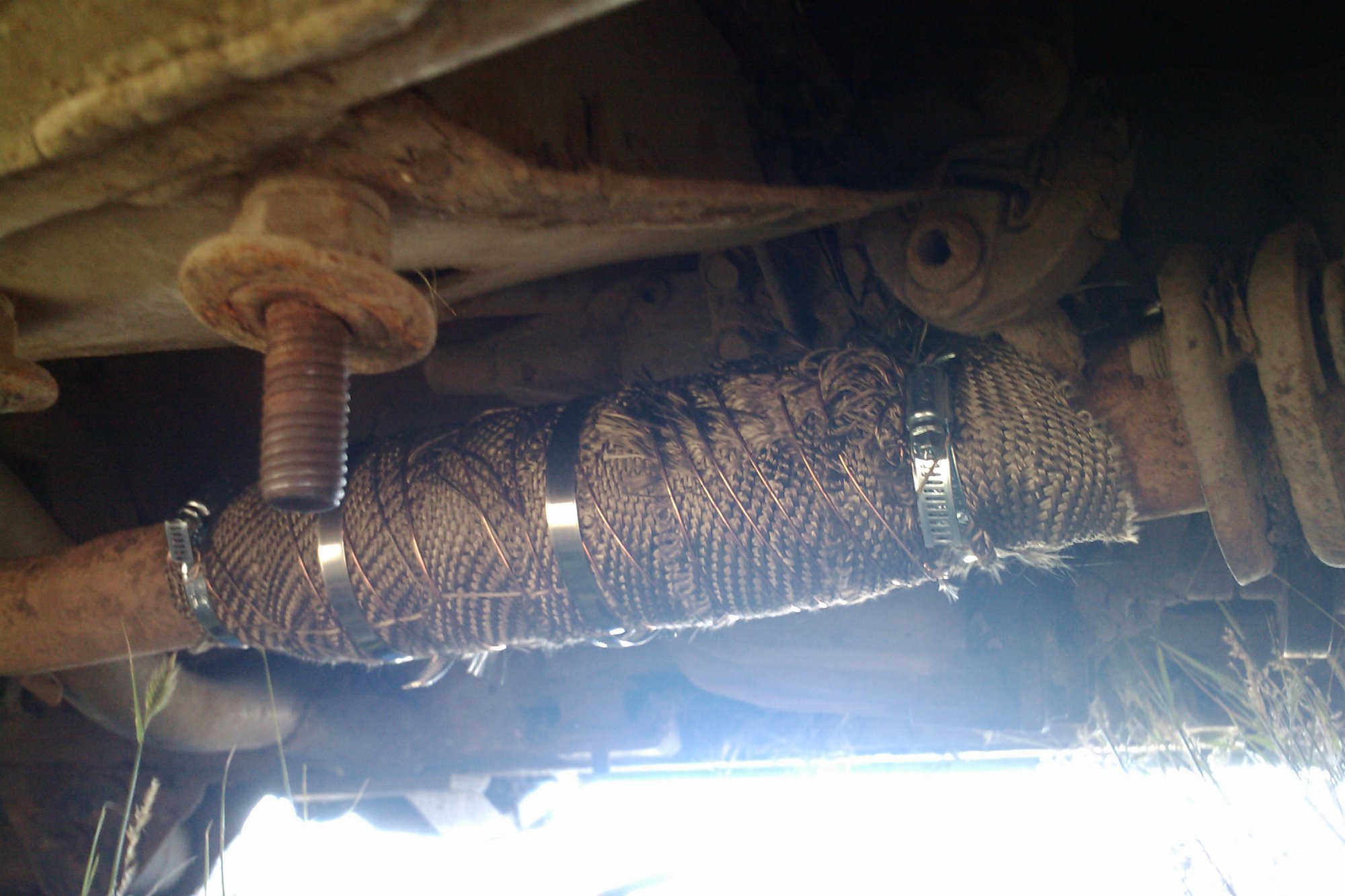

Результат можно видеть на фото.
Конструкция прошла успешные полевые испытания в экспедиции Х-Крым Трофи 2015, несмотря на кучу травы на поддоне раздатки возгорания больше нет.

Последнее редактирование модератором:
  • Нравится
Реакции: 1 человек

CTEPX

Наш человек
19 Сентябрь 2008
243
69
28
39
Владивосток
Езжу на ...
Suzuki Jimny Wide
Там стенка 3 мм всего, сложно не погнуть.
Когда делал мост передний, спиливал кулаки, заодно замерил толщину стенки - у меня получилось 4.5 мм. На заднем 3 мм. 57 труба в задний чулок влетела с зазорами, в передний пришлось протачивать. Да, втулки на переднем чулке больше центровочные, прихвачены на 2 капли сварки изнутри и спокойно выбились трубой и 2 ударами кувалды.


LaCrema

Мудрец
15 Март 2007
7,749
2,059
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
защита переднего и заднего мостов интересует - на Рыбачьем стукнулся сильно - приехав домой - на стоянке обнаружил трещину
Варианты болт-он - хрень, надо варить.


Abirvalg

commercial diver IMCA
28 Октябрь 2007
409
250
0
там, где заканчивается асфальт
Езжу на ...
какой то там 4х4
ок

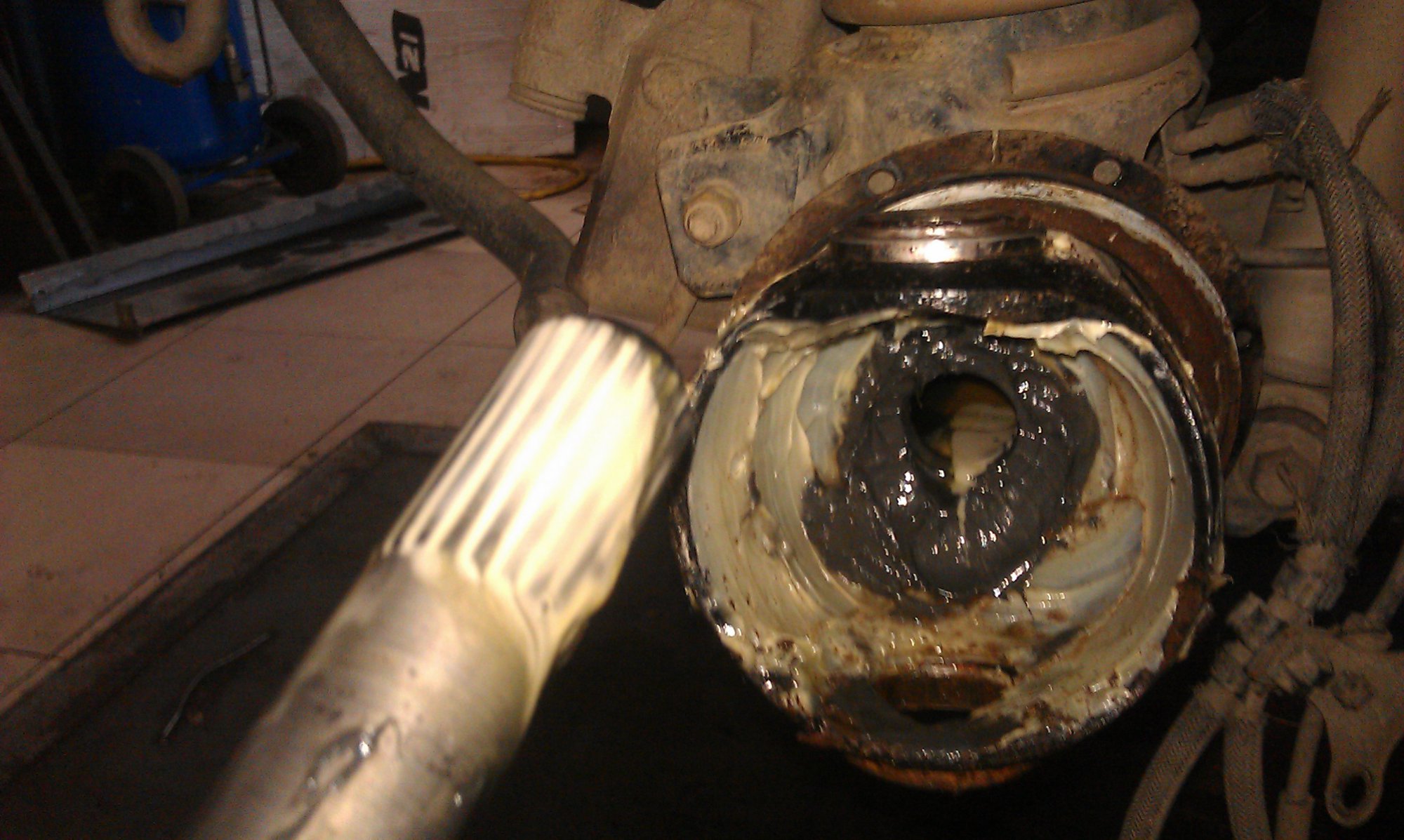

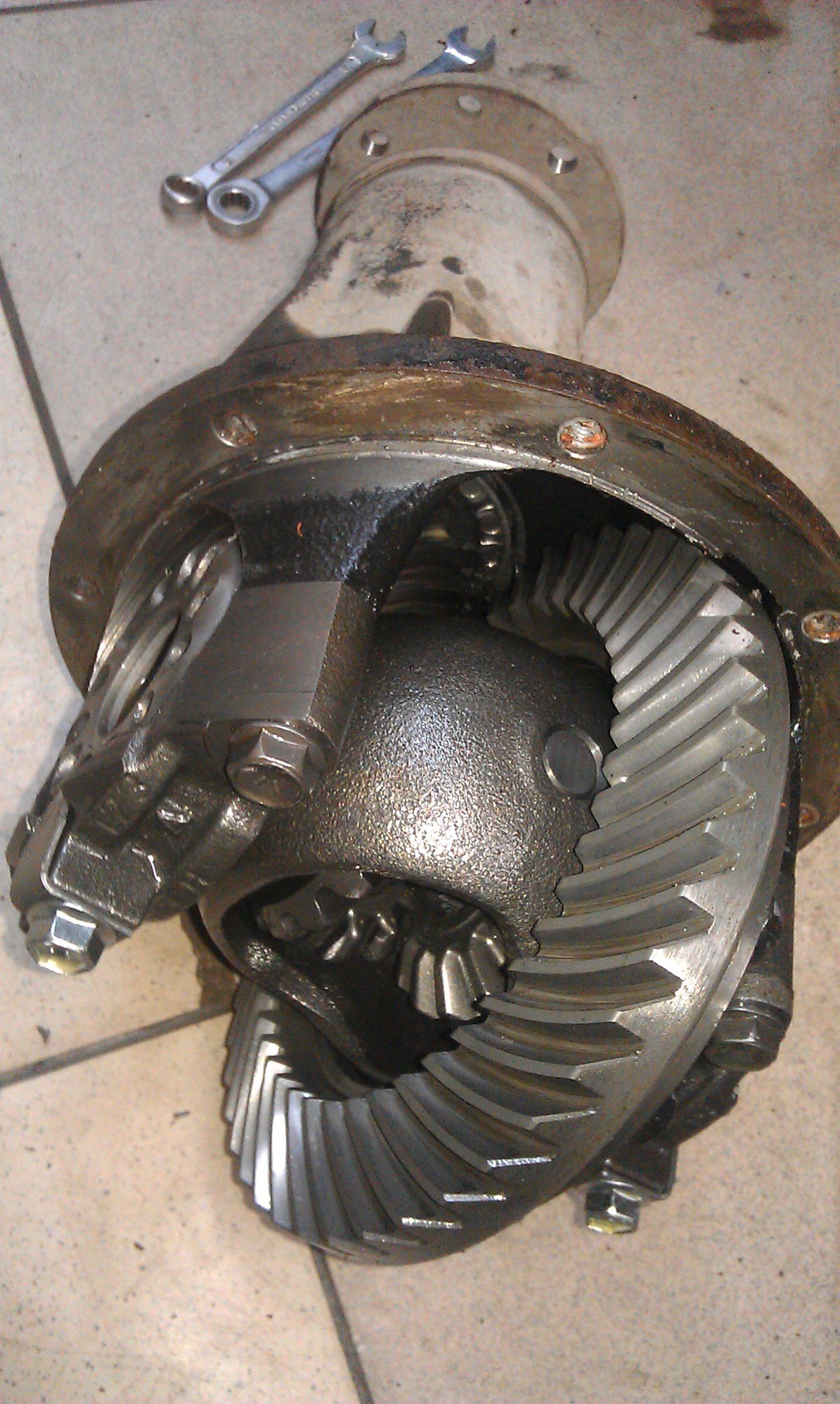

только не на днях - я редко посещаю джимник)[DOUBLEPOST=1442779198,1441652516][/DOUBLEPOST]однако - ошибка)) трещин нет) от удара стало течь по фланцу, пришлось снимать. а там - эмульсия в кулаках.. хотя я после прошлого кольского не проверял. теперь опять все поменял - на всякий случай[DOUBLEPOST=1442779267][/DOUBLEPOST]однако - ошибка)) трещин нет) от удара стало течь по фланцу, пришлось снимать. а там - эмульсия в кулаках.. хотя я после прошлого кольского не проверял. теперь опять все поменял - на всякий случай fb4eddff5f01680e027745a48270cb59.jpg 9d15ef1a6adc127dd66371b0f01247f8.jpg


havok01

Опытный сузуковод
25 Декабрь 2010
814
213
43
37
Якутск
Езжу на ...
jimny wide 2001г.в. МКПП
УАЗ 3303
CTEPX, а до скольки стачивал под передний чулок? А то я пока искал на 57, мне попалась на 56мм. В заднем она болтается.


vadel

Продвинутый новичок
Премиум-аккаунт
13 Июнь 2016
28
15
0
47
Донецк, ДНР
Езжу на ...
Prado120, MB W116 450SEL, Crossfire, и скоро будет Jimny ;)
Поставил защиту "Шериф", брал через картер.ру. Сходу встала только защита бензобака. Остально нужно было корректировать по месту.

По поводу набивающейся травы. Бортики у защиты раздатки (самый большой лист) очень низкие. Там где идёт выхлопная труба - бортика нет вообще (это видно на фото). От трубы до листа защиты довольно далеко. Отверстия по защите есть. Между брюхом, трубой и защитой дофига пространства и ветер гуляет. Слабо представляю как туда может трава набиться. Да и где столько травы взять... разве что стог сена штурмануть.

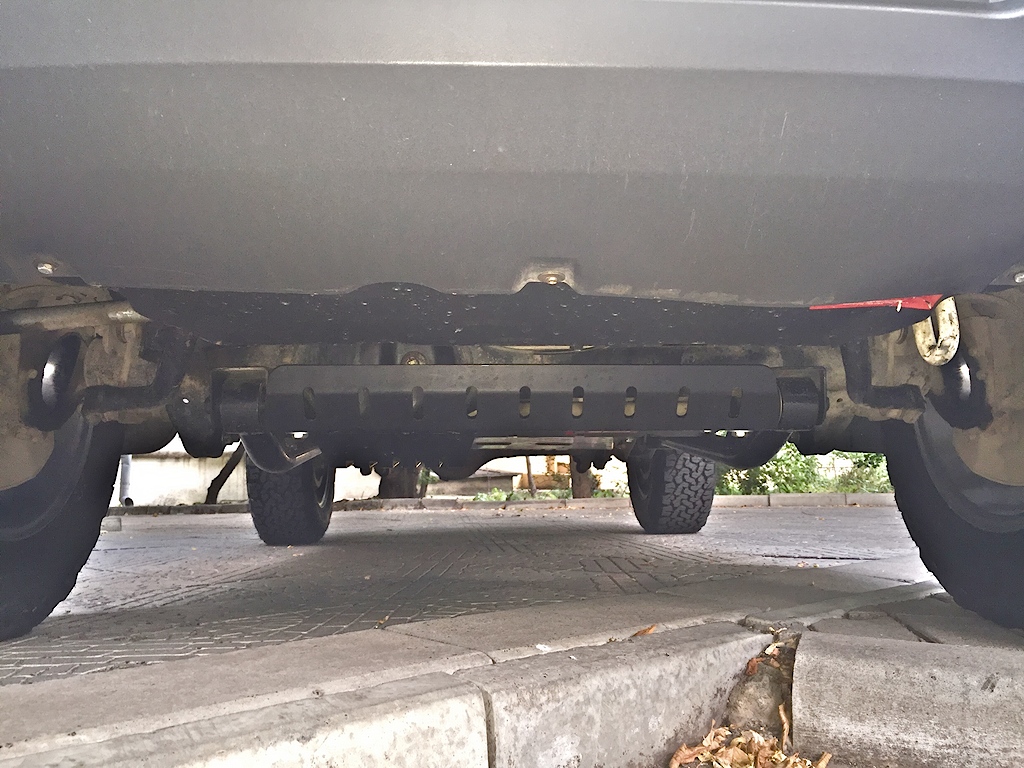

Защита рулевых тяг. Артикул 23.1745
неудачное фото, защиту тут почти не видно. Лист стали уходит под пластик бампера, и на фото видно лишь узкую тёмную полосу, которая начинается там где заканчивается серый пластик бампера. Зато не видно рулевые тяги :) А вот тот второй лист, ниже, с отверстиями, это уже защита переднего редуктора

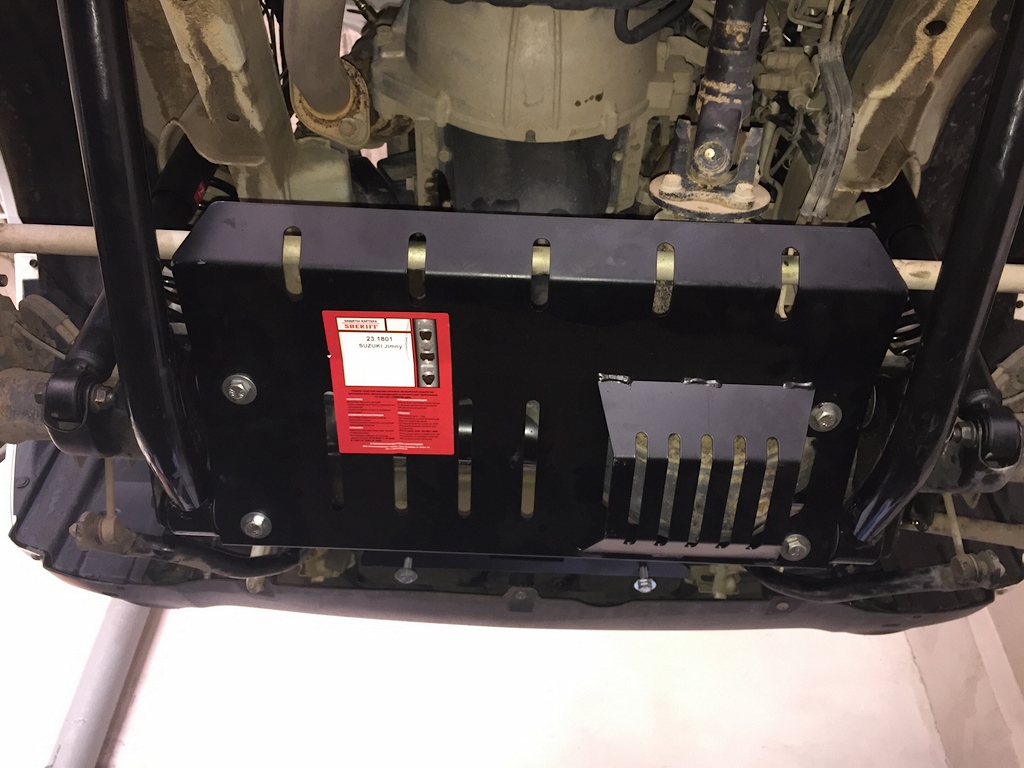

Защита редуктора переднего моста. Артикул 23.1801
Также хорошо видно установленные новые передние рычаги. Красиво.


Защита коробки передач и раздатки. Артикул 23.0535
Защиту редуктора переднего моста тоже неплохо видно.


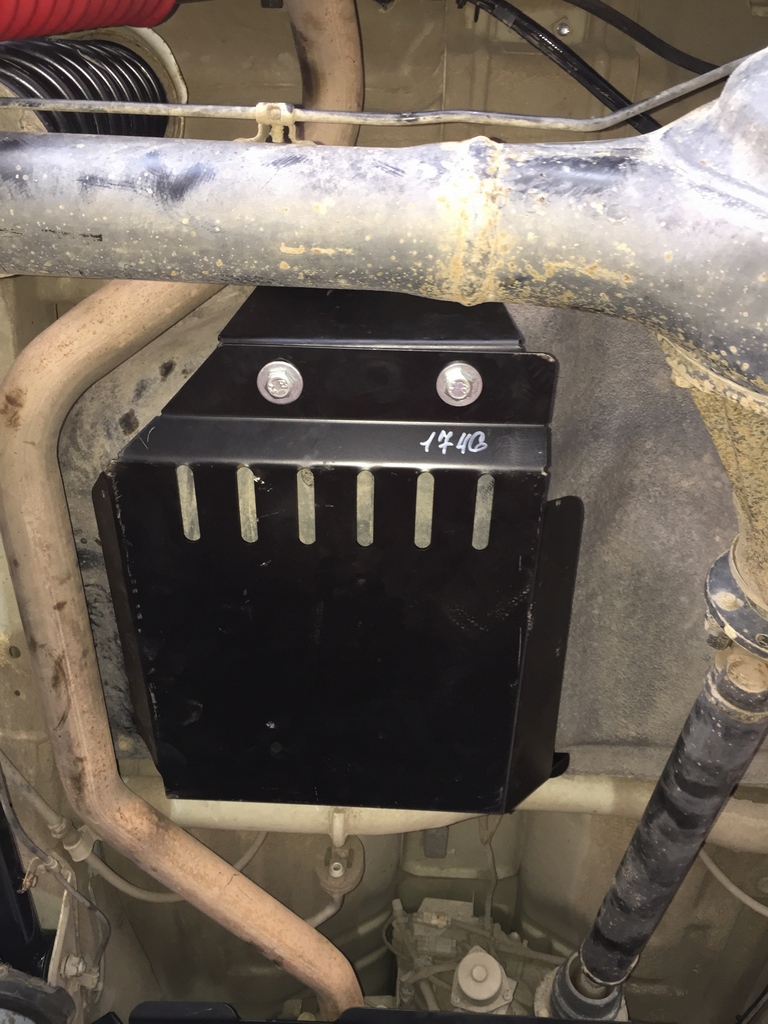

Защита бензобака. Артикул 23.1746


Artrom

Старожил
Премиум-аккаунт
9 Декабрь 2007
5,431
1,263
113
44
Старая Русса
Езжу на ...
Suzuki Jimny JB43W 06 г.в. хобот, лифт фиг знает сколько, 32-е, лок, разгруженый задний мост, РК Самик, кит 5.14, лебедь 9500, ништячок :)
Абсолютно бесполезная муть на бездорожье, ну может защита бака единственное, что актуально, а так огромный лист тончайшей сталюги которая мало от чего защитит при ударах, зато отлично ляжет на кардан и т.д.


Schir

Эксперт
Премиум-аккаунт
27 Июнь 2011
3,091
1,546
113
34
Екатеринбург
Езжу на ...
Джимник 2003 г.в. 1,3 МКПП, теперь 1,5 АКПП.
ну может защита бака единственное
защита РК тоже годная вещь, только вот трубу нужно наверно обмотать "асбестом"!
Как по мне так эта защита удачнее тех, что крепятся на опоры РК. Вот только я недавно у неё косяк обнаружил, задние болты закрывают дренажные отверстия в раме в самой что ни на есть нижней точке.
А вот на чулок пожалуй действительно бестолковая железяка, хотя наверно пользы от неё больше чем от "защиты рулевых тяг"


Иван33

Джимозависимый
Премиум-аккаунт
28 Январь 2014
3,255
594
113
Россия
Езжу на ...
SUZUKI JIMNY
задние болты закрывают дренажные отверстия в раме в самой что ни на есть нижней точке.
Это кстати довольно серьезный "косяк" - если будет стоять вода раме очень бытрая хана придет!


Schir

Эксперт
Премиум-аккаунт
27 Июнь 2011
3,091
1,546
113
34
Екатеринбург
Езжу на ...
Джимник 2003 г.в. 1,3 МКПП, теперь 1,5 АКПП.
очень бытрая хана
ну не прям чтоб савсем быстрая, я с 2011г туда не заглядывал, под болты в смысле, летом вот обнаружил когда РК менял, выкрутил, закладные достал, грязь выковырял и на место поставил, не сказал бы что все сгнило, но проблему надо решать, думаю или на боты рычагов задних крепления перенести или раму просверлить.


Artrom

Старожил
Премиум-аккаунт
9 Декабрь 2007
5,431
1,263
113
44
Старая Русса
Езжу на ...
Suzuki Jimny JB43W 06 г.в. хобот, лифт фиг знает сколько, 32-е, лок, разгруженый задний мост, РК Самик, кит 5.14, лебедь 9500, ништячок :)
Так она и крепилась на гражданской машинке, с которой её удалили, на крепления рычага. Просто смысла в ней не вижу, маленькие усиленные ребрами защиты из 4-ки выгибает и гнет, а это вообще пылезащита какая-то )) Кардан например на неё запросто ляжет при прогибе, то что она защитит от камней или встрече с пнем тоже как-то сомнительно.
Ну и пару машин с форума уже сгорали от сбора трав и мхов в защиты, а тут таки место для сена достаточно )


Schir

Эксперт
Премиум-аккаунт
27 Июнь 2011
3,091
1,546
113
34
Екатеринбург
Езжу на ...
Джимник 2003 г.в. 1,3 МКПП, теперь 1,5 АКПП.
Нормально она защищает от пней и камней, я на ней висел, ща счет большой площади нагрузка распределяется. А вот пожароопасно это да, я сам лично один джимник спас.


Kpp

Местный
1 Октябрь 2008
394
55
28
Москва
Езжу на ...
Jimny 2007 АКПП M13A
Горели то машинки, кажется, с защитой от Спринтера.
Проясните, кто в теме: в какую больше травы набивается?
