Защита Jimny ( раздатки и других нежных мест : мостов, амортизаторов, бака ... )

Добро пожаловать в сообщество владельцев Сузуки!
Присоединяйтесь к нам и участвуйте в жизни нашего Клуба. В вашем распоряжении годы накопленных знаний других автовладельцев о эксплуатации автомобилей SUZUKI
Вступить в клуб

abcom

Pardon me boy, is that the Chattanooga Choo Choo?
Премиум-аккаунт
8 Декабрь 2008
13,941
3,042
113
61
Москва - Северное Тушино
Езжу на ...
Jimny 2007 МКПП
Ответ: Re: Защита раздатки ( и других нежных мест : мосты, амортизаторы, бак .. )

Glo, O.B.Dog - большое спасибо, теперь спокоен! А то я в этом деле нибум-бум :). Со всеми вашими доводами согласен на 150%!
Хорошо, меньше работ по доделке_переделке будет! :)


Егор2

Старожил
18 Март 2005
5,860
1,510
0
Москва, Перово
Езжу на ...
Джим 2007, механика, красный. Сток.
Ответ: Re: Защита раздатки ( и других нежных мест : мосты, амортизаторы, бак .. )

те которые рычаги защищают - те требуют более длинных болтов. и для их установки нужен как минимум домкрат.

  • Нравится
Реакции: 1 человек

abcom

Pardon me boy, is that the Chattanooga Choo Choo?
Премиум-аккаунт
8 Декабрь 2008
13,941
3,042
113
61
Москва - Северное Тушино
Езжу на ...
Jimny 2007 МКПП
Ответ: Re: Защита раздатки ( и других нежных мест : мосты, амортизаторы, бак .. )

Енто, не могу таки понять. Те шайбы, что крепления рычагов защищают- требуют замены болтов или нет?
Ой, точно не скажу, сам не ставил, но наверное да. Но ведь это совсем не проблема. :)
Сама шайба толщиной 5-6 мм, в сумме 10-12, вряд ли у штатного болта такой излишек имеется в наличии...

я вообще-то вот про эти шайбы понял:


  • Нравится
Реакции: 1 человек

Bobo

Сузуковод со стажем
25 Сентябрь 2007
1,411
324
0
47
Новосибирск
Езжу на ...
Джимни Вайд JB43W-2 . 1.5 АКПП. правильный. 2000 г.
Ответ: Re: Защита раздатки ( и других нежных мест : мосты, амортизаторы, бак .. )

болт заднего амортизатора 2108 в помощь
наши на 90 х12, а эти на 110х12
как раз на две шайбы и пара гроверов и законтрится жигулёвской штатной гайке хватит

  • Нравится
Реакции: 1 человек

russish

Наш человек
19 Июнь 2008
181
39
0
Санкт-Петербург, Красное село
Езжу на ...
Jimny 2008
Ответ: Re: Защита раздатки ( и других нежных мест : мосты, амортизаторы, бак .. )

Я защиту бензобака и раздатки анвриовские ставил на обычном сервисе. Там они джим конечно в глаза не видили, очень удивились, когда я на этого малыша какие-то защиты попросил поставить со словами, -"ты что на ней по полям будешь ездить", когда подняли увидели два моста очень удивились.
Начали ставить защиту, с кислой миной на лице сказали что, не удачная конструкция (это я пропустил естесственно мимо ушей, знатоки, мать их), а вот слова одни их насторожили: - "Сейчас мы тебе прикрутим все это, но потом если захочешь снять, не сможешь, все прикипит намертво".
Интересно ваше мнение так или нет?

Если так, то получается периодическое снятие защиты это в двойне полезно - вычистить грязь и не дать болтам прикипеть.


Jimmer

Наш человек
19 Март 2009
225
16
0
42
Красноярск
Езжу на ...
Jimny Wide JB33W, 1998 гв, G13BB, Правый руль,Левый бардачок: верхний, средний и нижний,Силовой бампер от ВездеходOFF-К
Escudo TD52W, лифт 50 мм.
Ответ: Re: Защита раздатки ( и других нежных мест : мосты, амортизаторы, бак .. )

болт заднего амортизатора 2108 в помощь
наши на 90 х12, а эти на 110х12
как раз на две шайбы и пара гроверов и законтрится жигулёвской штатной гайке хватит
А шайбы, от Камаза какого, есть готовые, никто не в курсе?:whistling:Джиппинг!
Загнул свои ухи уже второй раз!!


Bobo

Сузуковод со стажем
25 Сентябрь 2007
1,411
324
0
47
Новосибирск
Езжу на ...
Джимни Вайд JB43W-2 . 1.5 АКПП. правильный. 2000 г.
Ответ: Re: Защита раздатки ( и других нежных мест : мосты, амортизаторы, бак .. )

нету таких, я заказывал токарю толщиной 5 мм и отдавал в полимерку
перед/зад немного отличаются по диаметру

  • Нравится
Реакции: 1 человек

PUMAFIA

Местный
16 Октябрь 2007
390
58
0
МСК
Езжу на ...
Jimny 07 АКПП
Ответ: Защита раздатки ( и других нежных мест : мосты, амортизаторы, бак .. )

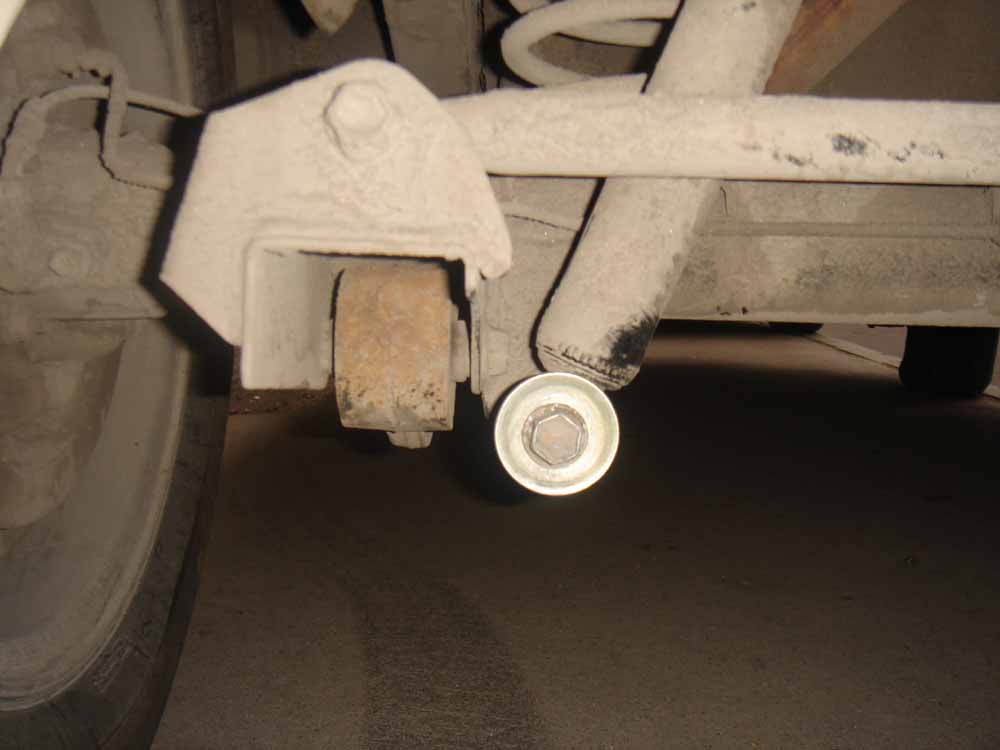

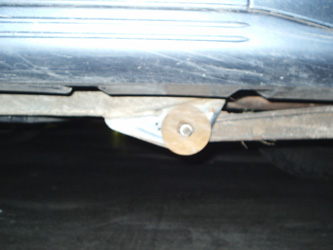

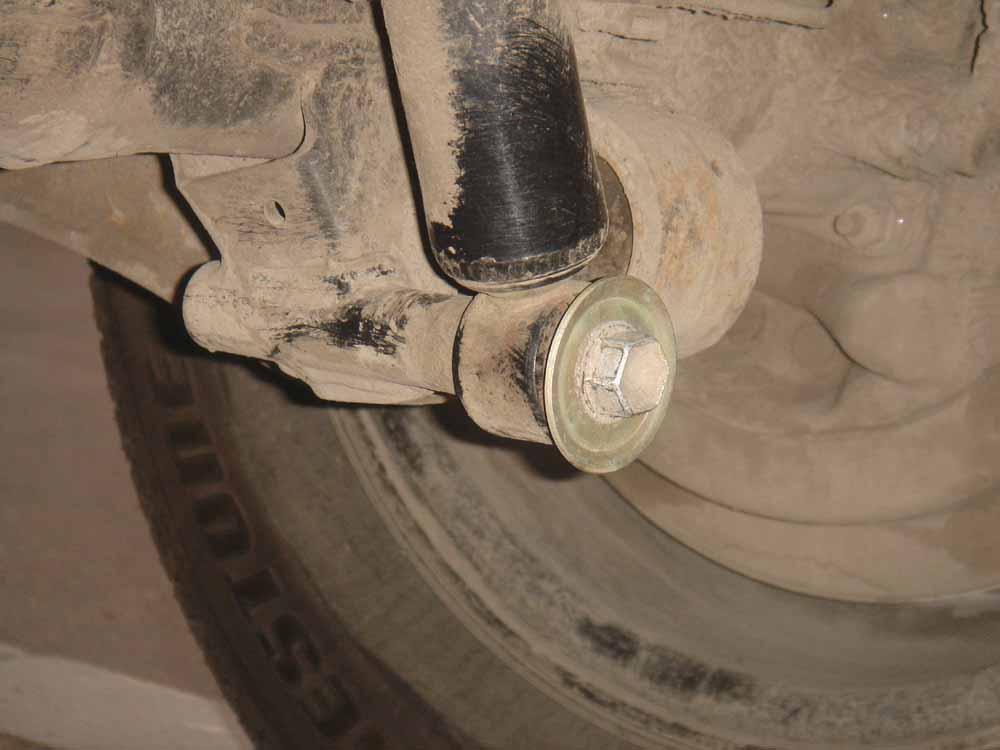

Поставил себе шайбы защитные на задние аморты.:D
10 минут и всё готово, только поддомкратить пришлось аморты, а то они после откручивания вниз разжались.:thumbsup:


Вложения

  • 59.6 KB Просмотры: 1,477
  • 50.2 KB Просмотры: 1,482

umka

Сузуковод со стажем
10 Февраль 2009
1,005
148
0
СПб
Езжу на ...
jimny 2008 M13A
ремонт и тюнинг, гражданский и не очень, днем и ночью
(905)220-04-42
защита РК VS защита РК+КПП

Почему вы предпочитаете просто маленькую защиту РК от Спринтера, а не защиту шериф которая сразу половину брюха закривает?

И еще: где в Питере можно купить защиту задних аммортизаторов и существует ли в природе какая-нибдуь защита - "лыжа" под моторный отсек?


EDI

Эксперт-старожил
27 Апрель 2006
6,809
2,216
0
Израиль
Езжу на ...
авто
Ответ: защита РК VS защита РК+КПП

....................маленькую защиту РК.............. а не защиту которая сразу половину брюха закривает?
выскажусь по тех. части
- во первых с массивной защитой плохая вентеляция подкузовного прострнства , закрыт доступ к обслуживанию агрегатов , и в говнах может так присосать .....................


Old Blind Dog

Человек с пёсьей головой.
16 Май 2008
2,842
993
113
38
Москва, Беляево
Езжу на ...
Nissan Patrol Y260 hardtop RD28T, 92-й год, циллиндров шесть в ряд, клапанов в два раза больше, руль круглый и пиздатый.
Ответ: защита РК VS защита РК+КПП

...существует ли в природе какая-нибдуь защита - "лыжа" под моторный отсек?
Загляни под машину - удивишься. У тебя под моторным отсеком.... мост!


Glo

Jimny-модератор
24 Август 2006
5,815
1,547
0
Питер-Москва
Езжу на ...
Vitara '97, J20A, МКПП, кабриолет
ПРОДАЕТСЯ
Ответ: защита РК VS защита РК+КПП

Шерифа в говнолине так присасывает, что машину с места не сдернуть ни чем...

  • Нравится
Реакции: 1 человек

umka

Сузуковод со стажем
10 Февраль 2009
1,005
148
0
СПб
Езжу на ...
jimny 2008 M13A
ремонт и тюнинг, гражданский и не очень, днем и ночью
(905)220-04-42

Victor_S

Эксперт
3 Июль 2006
3,481
1,209
0
Луга
Езжу на ...
Jimny 2006МКПП
Любопытная защита...

Сегодня подсмотрел интересное решение по защите рулевых тяг и переднего моста:


Защита подвешена на "косточки" переднего стабилизатора и является плавающей, что позволяет ей не красть ни одного миллиметра клиренса. К недостатка автор и реализатор данной защиты относит только то, что на ней как на лыже проскакиваешь все камни и бревна и усаживаешься прямо на середину машины...:) Думаю такая защита особенно актуальна владельцам старых машинок, у которых обе рулевые тяги проходят перед мостом. Нам, как показывает опыт Spider-а, никакая защита не помогает. Длинная рулевая тяга, проходящая за мостом прекрасно гнется не от соприкосновения с препятствием(от которого защищает мост или дополнительная защита от Sprinter-а), а от удара о препятствие одного из передних колес...:(


LaCrema

Мудрец
15 Март 2007
7,749
2,047
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Любопытная защита...

Вот-вот, мне такая идея тоже очень нравица ) И защищает всегда, и якорем не будет )
А длинная рулевая - ну тут уж ниче не сделаешь, если только как самураеводы тоетовские наконечники и трубы побольше ). Хотя рулевая лучше не толстая и жесткая, а пружинная - что бы как согнулась, так и выпрямилась )


Zook

Модератор
6 Февраль 2006
2,993
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: Любопытная защита...

Косточки стаба будет самое слабое звено. Один пенек и вырвет все нах, а если жестко к мосту, то, кмк, эта защита будет ограничивать артикуляцию моста.


Victor_S

Эксперт
3 Июль 2006
3,481
1,209
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: Любопытная защита...

Косточки стаба будет самое слабое звено. Один пенек и вырвет все нах, а если жестко к мосту, то, кмк, эта защита будет ограничивать артикуляцию моста.
Извиняюсь... Неправильно выразился. Крепится не "косточками", а к местам их крепления. Шарниры самодельные. В деле проверено неоднократно, поверь, этот человек простых дорог не выбирает...:)))


LaCrema

Мудрец
15 Март 2007
7,749
2,047
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Любопытная защита...

К мосту конечно жестко не надо )
Крепление я так понимаю такое:
мост - сайленты - защита - сайлент - самодельная стойка - сайлент - рама
Так и артикуляция будет, и защита )
А сайленты уж не большая проблема подобрать такие, что бы не на один раз )


Zook

Модератор
6 Февраль 2006
2,993
414
0
Москва-Сокольники
Езжу на ...
Jimny 98' 1,6л_МКПП_ARB_29"MT_2" Body-lift_2" Susp-lift_лебедка 6000_шноркель_кит 4.16
Ответ: Любопытная защита...

Извиняюсь... Неправильно выразился. Крепится не "косточками", а к местам их крепления. Шарниры самодельные. В деле проверено неоднократно, поверь, этот человек простых дорог не выбирает...:)))
Тогда бы поподробней фотку :)

Добавлено через 1 минуту
К мосту конечно жестко не надо )
Крепление я так понимаю такое:
мост - сайленты - защита - сайлент - самодельная стойка - сайлент - рама
Так и артикуляция будет, и защита )
А сайленты уж не большая проблема подобрать такие, что бы не на один раз )
4 сайлента - круто :) С допстойкой артикуляция не должна ухудшится заметно, согласен.
Можно сайленты к мосту заменить, наверное, на шаровые.


LaCrema

Мудрец
15 Март 2007
7,749
2,047
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Любопытная защита...

Можно конечно и шаровые - но зачем ) Сайленты и проще и дешевле ))


Partizan

Продвинутый новичок
17 Январь 2009
35
0
0
35
Иркутск
Защита для Джима через exist.ru

А ктонибудь заказывал в exist'е в разделе аксессуары и тёнинг можно заказать защиту картера двигателя КПП и защиту рулевых тяг притом цены очень привлекательны.
Один лиш вопрос волнует, консультанты Exist'а говорят что тюинг детали все для леворуких авто, есть ли отличие крепления данной защиты и что может не подойти?
http://82.204.216.163/cat/accmain/groups.aspx?cou=11&flag=4&g=17&p=33&m=883


Glo

Jimny-модератор
24 Август 2006
5,815
1,547
0
Питер-Москва
Езжу на ...
Vitara '97, J20A, МКПП, кабриолет
ПРОДАЕТСЯ
Ответ: Защита для Джима через exist.ru

Без фото про защиту ничего нельзя сказать - что они там имели в виду, Бог их знает, потому как КАРТЕР у Джима мостом защищен. По стилю описания так и вообще на таблетку от плоскостопия похоже :) Добавить только ещё что расход бензина уменьшает и мощность двигателя увеличивает, и классический лохотрон выйдет :))


Glo

Jimny-модератор
24 Август 2006
5,815
1,547
0
Питер-Москва
Езжу на ...
Vitara '97, J20A, МКПП, кабриолет
ПРОДАЕТСЯ
Ответ: Защита для Джима через exist.ru

Гы :) Агдам ставил. Колхозил потом с ним чего-то. Для говен штука не то что бесполезная, а просто вредная. Утверждение насчет "не уменьшает клиренс" - как минимум, спорное (не хочу говорить, что ложное).
Всё сказанное, как водится, чисто личное ИМХО.


spider

Профи
9 Август 2006
2,126
416
0
Санкт-Петербург
Езжу на ...
1. Jimny '06, МКПП
TG Racing 6836 6х16 5х139,7 ЕТ4; BFG A/T 225х70R16
Лебедка, шноркель, лифт +40mm Dobinson, задний самоблок, все защиты Sprinter™, ПУ сайленты Вobo™
бампер 2005 порезан, трубы по кру
Ответ: Защита для Джима через exist.ru

Гы :) Агдам ставил. Колхозил потом с ним чего-то. Для говен штука не то что бесполезная, а просто вредная. Утверждение насчет "не уменьшает клиренс" - как минимум, спорное (не хочу говорить, что ложное).
Всё сказанное, как водится, чисто личное ИМХО.
Агдам ставил ШЕРИФ, а не АВТОЩИТ. Модель специально для Джима, г... полное.

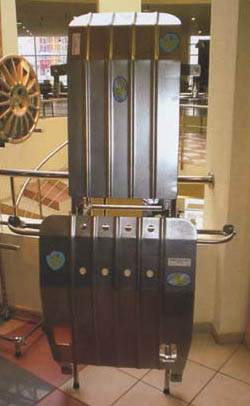

На рисунке вообще не пойми что.
Защита картера Джиму не нужна!
ИМХО. Не нужно изобретать велосипед. Все уже придумано до вас. :hilarious:


EDI

Эксперт-старожил
27 Апрель 2006
6,809
2,216
0
Израиль
Езжу на ...
авто
Ответ: Защита для Джима через exist.ru

на самом деле , что б ударить картер движка у Джима - надо не то что бы постаратся ......
Не возможно короче.
Что да можно повредить - это чулок моста и рулевые тяги.

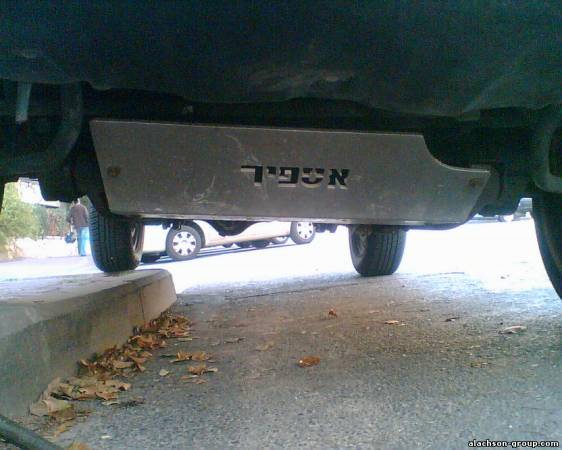

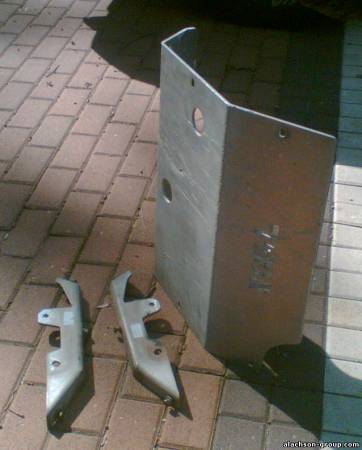

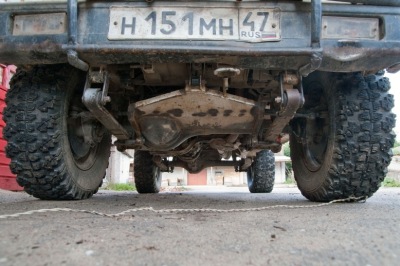

У фырмы ASFIR есть защита этих мест.





она крадёт немного клиренса ,
зато в ховнах не надо беспокоится о пеньках или забытом кем то плуге или якоре
по собственному опыту знаю эффективность этой защиты

и ещё совет , не стоит стремится закрыть все агрегаты одним листом , как задумано на фото.
В каках присасёт - не отдерёшь машину.
Лутше локально защищать каждый агрегат ( мост , дифф,РК , бак )

дифф можно так защитит



Alebo

Наш человек
27 Май 2008
217
59
0
Королев
Езжу на ...
Jimny 2007 Красный
Ответ: Защита для Джима через exist.ru

У меня стоит защита рулевых тяг от Автощита, перед крепится к букс. проушинам а зад через стойки кажется к раме. Насчет эффективности ничего сказать не могу, в говна не лазил.
А по защите картера, у производителя BFK Group такого продукта нет!
Ссылка
http://www.bfk-group.com/component/option,com_virtuemart/page,shop.browse/category_id,160/Itemid,39/


g r e e n

Профи
6 Февраль 2006
2,742
654
113
Владивосток
Езжу на ...
Suzuki Jimny, 2005 г. JB43W, M13A VVTi
Ответ: Защита для Джима через exist.ru

Вот нашел по второму пункту AUTOSHIT.
мля, я удивляюсь с людей... неужели не понимают как выглядит название их брэнда? :)))
простите за оффтопик.


Victor_S

Эксперт
3 Июль 2006
3,481
1,209
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: Любопытная защита...

Чтобы не плодить похожих тем и не захламлять Ромину, решил запостить тут некоторые изменения в конструкции защиты раздатки от Ромы (Спринтера) и АНВИР. В моем распоряжении была защита еще из первых партий, поэтому о нововведениях от Романа я не в курсе.

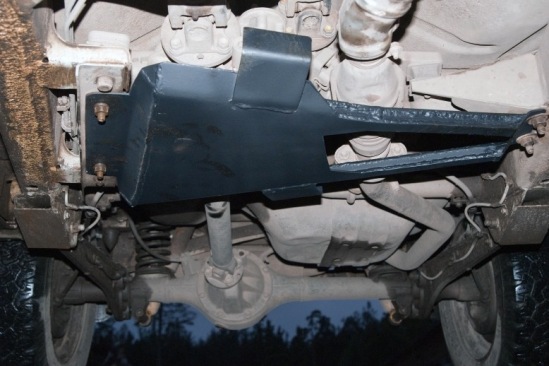

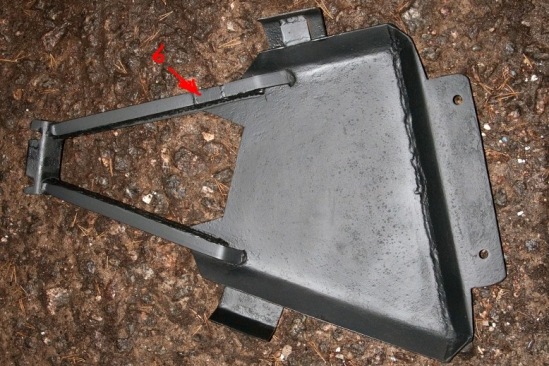

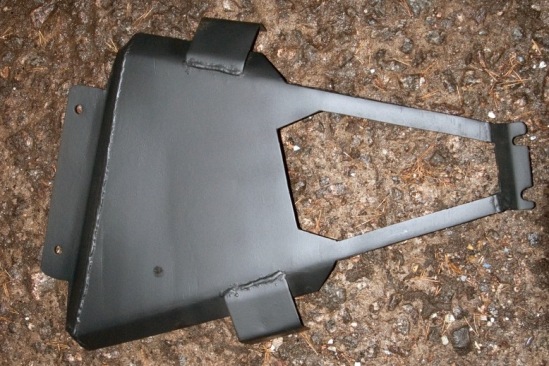

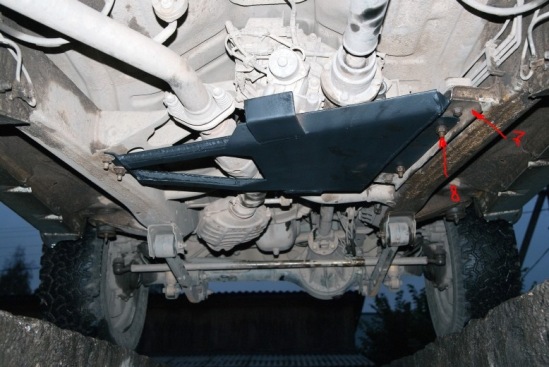

Итак вот фотки и небольшие пояснения к ним:



1 - Отверстия крепления со стороны глушака порезаны болгаркой так, чтобы получились пазы. Это позволяет не откручивать совсем каждый раз две дополнительные гайки, а лишь ослабить их. Получаем дополнительную опору при снятии, что позволяет намного быстрее и легче снимать/ставить защиту в одиночку.
2 - пластина крепления со стороны раздатки так же порезана, чтобы не опираться на штатные точки крепления раздатки и не использовать шпильки подушек.
3 - пространство под глушаком отрезано, и "уши" тоже. Сделано для того, чтобы там не скапливалась сухая трава и не контактировала с разкаленной трубой.

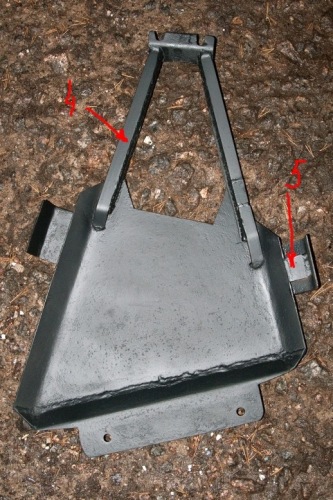

4 - по краю среза приварен квадратный профиль и усилен сверху толстой пластиной. Это сделано для обеспечения жесткости конструкции. Раньше мне постоянно приходилось выгибать защиту обратно, при чем не от пней или камней, а просто от падения в колею.
5 - фронтальная защита датчика ПП усилена небольшой косынкой.




6 - в этом месте профиль и пластина разрезаны, чтобы сделать небольшой изгиб и проварены заново. Сделано, чтобы защитный экран не барабанил по защите на пересеченке в случае ослабления резинок крепления.




7 - к шпилькам подушек крепления раздатки прикручена пластина из толстой нержавейки, которая с одной стороны загнута в уголок, для обеспечения дополнительной жесткости.Таким образом гайки подушек больше никогда не трогаются.
8 - новые места крепления защиты. Теперь защита крепится к пластине. Крепление сделано в виде такой же "козы" из двух болтов с пластинкой, вставляемых в отверстия крепежной пластины. Таким образом если заломается болт - не нужно трогать пластину и гайки подушек, а просто вытащить и переварить "козу". Болты и гайки выбраны такими же как и на другой стороне крепления, чтобы не менять ключи.

Я считаю совершенно неправильным крепить защиту к шпилькам подушек. Мне и как минимум еще одному человеку с форума уже пришлось менять подушку из-за заломанной шпильки при снятии защиты. Полагаю, это к-во увеличится как только новоиспеченные обладатели защит(преимущественно городских жителей мегаполисов) столкнутся с вопросами обслуживания или ремонта раздатки, датчиков, разъемов, т.к. защиты они не трогают, а катаются по реагентам активно...;)


  • Нравится
Реакции: 17 человек
