Вон как... Спасибо. А я то думал что там таблица для свифта и и дорестайла одинаковая.
А вот такой вопрос - можно этот IG2 протянуть проводом от витой пары? Он в принципе же как раз рассчитан на 12В и небольшие токи.
И ещё совсем тупой вопрос - как у предохранителя определить вход и выход? То есть чтобы я подключился после предохранителя, а не до него.
И я подключаюсь к "другому"
Во первых боюсь что не увидит, во вторых если автоэлектрик или вообще радиолюбитель увидит мою пайку и всё остальное, то я буду опущен ещё ниже. Но мне главное чтоб работало и чтоб работало без проблем, поэтому объясните Ваш ответ, потому что вариантов ответа тут много. Например - можно одним, можно парой, можно тремя итд...
Ну и напоследок - как я заметил провода, которые торчали из купленной мной в магазине колодки (вполне кстати отечественного производства) по сечению не сильно отличаются от одного провода витой пары, а по ним ведь идёт ток и на лампочки, а по IG2 как я понимаю идёт слабый ток, куда меньше чем 12В с мощностью 55Вт (можно и в амперы пересчитать).
Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!! Клубное предложение: ОСАГО с кешбеком до 10%!
Нигде, ни в одном автомобиле ты не найдешь одножильный провод. Сечения вполне достаточно, но должны быть еще механические свойства.
Дык есть же и многожильная витая пара. Во всех патчкордах (несамодельных) такая стоит. У меня гдето валяется нерабочий патчкорд вот могу оттуда и взять. Хотя Вы правы я сейчас приготовил одножильные провода.
Гм... Провод многожильный гибкий, слаботочка и ... "Всё равно оторву". Чего то я в этой жизни не понимаю. Хотя это видимо нормально.
Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!! Клубное предложение: ОСАГО с кешбеком до 10%!
Итак УРА! Наконец сегодня всё доделал. Предохранитель 34й нашёл, рядом с ним обнаружился выход под капот через отверстие для тросика открытия капота (там же кстати идёт провод от концевика сигнализации). Провод пока прокинул временный чтобы посмотреть как всё работает. Всё работает. В качестве бонуса - загорелась лампочка дальнего света не приборной панели - так и должно быть или я гдето накосячил? Потому как включаешь габариты или ближний свет и она гаснет, включаешь дальний - снова горит. Меня это более чем устраивает - есть сигнализация что всё в порядке. Теперь отец предлагает провод засунуть в силиконовую трубку от медицинской системы и спрятать с глаз. В от как то так.
На дорестайле приборная панель лампочковая. Там эта лампочка загорается в полнакала в режиме ДХО.
Про диод не забыл?
Вот первых Дмитр огромное Вам спасибо. И за терпение когда объясняли всё такому некомпетентному человеку как я.
Как ни странно когда сгорает предохранитель она тоже горит, но гораздо тусклее. В любом случае, как я уже написал, это удобно как диагностика неисправности, или скорее как указание что всё в порядке.
Нет конечно. Воспользовался советом из соседней ветки и выпаял диод из сломанного БП.
Спасибо, я знаю.
Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!!
Клубное предложение: КАСКО с кэшбэком до 10%Клубное предложение: ОСАГО с кешбеком до 10%!
Решил пойти по Вашим стопам. Проконсультируйте по поводу пайки диода, если возможно с фото. И подойдёт ли вот такой диод
Я брал примерно такой, точнее в итоге я навыпаивал несколько и такие там тоже были, а какой поставил сейчас уже не помню. Поскольку я купил реле с колодкой, то контакт без кольца припаял к проводу из колодки, но можно было этого и не делать а сразу на него одеть клемму (тем более что контакты у Вас приличной длинны). Второй контакт я паять вообще не стал, а раскопал в закромах зажимы для проводов (в любом хозяйственном магазине по 50 коп штука есть, на них ещё все современные и не очень люстры подключаются) и привернул его к диоду. Таким образом когда провод был прокинут из салона безо всяких паяльников в одно движение отвёртки он был подключен к диоду (контакт с кольцом).
Да - ни у одного гаишника вопросов про ДХО не возникло.
Уважаемые специалисты, где конструктивно на рестайле находится диод G89, который зажигает габаритные огни и подсветку панели приборов в режиме ДХО? По схеме он анодом подключен к контакту 10 блока управления освещением G17 и катодом к контакту 8 соединительного разъема G67, к которому запитаны лампочки передних и задних габаритных огней. Спасибо!
Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!!
Клубное предложение: ОСАГО с кешбеком до 10%!
А это как в старом анекдоте: "....здесь не был, а бывал....., скелет то женский"
Был бы в твоем игнисе штатный ДХО, был бы и диод.
Диоды у них с маленьким разъемчиком, похожи на предохранитель, висят на проводах, и примотаны изолентой к жгуту проводки. На схеме жгута он есть.
Спасибо! Как только найду - непременно выкушу. У нас в стране год бережливости, за разбазаривание топлива на подсветку приборной панели и габаритные огни в светлое время батька может и наказать!
У меня однозначно - да. И судя по книге "SUZUKI SWIFT/IGNIS Chevrolet Cruze" издательства Легион-Автодата 2009 г. системой освещения в дневное время могут быть оборудованы Игнисы с 2003 г. стр. 303. А на стр. 391 пунктиром выделены изменения в схеме электрооборудования, вариант (В).
То есть не смотря на то что переключатель света в положении OFF, при запуске двигателя фары зажигаются, и никуда от этого не деться?
Откуда ввезена машинка?
Среди Российских мне такие не попадались.
Коли так, тогда на стр. 339 (в той же книге) на схеме расположения ты увидишь G89.
Получите кредит на автомобиль без первоначального взноса, до 8 млн. руб !!! Клубное предложение: ОСАГО с кешбеком до 10%!
Совершенно верно, после запуска двигателя загорается ближний свет. Но не сразу, а через одну секунду или больше, зависит от оборотов конкретного запуска. Специально не замерял, но раз появился конкретный интерес, в воскресенье вечером приеду с рыбалки, промеряю и в понедельник отчитаюсь. Обычно ДХО можно погасить при работающем моторе только ручником. Тоже уточню и сообщу.
Кроме того, загораются не только фары, но и габаритные огни с подсветкой приборов.
Машинка ввезена из Тересполя (Польша). Этой техники там море. В прошлом сентябре с растаможками стоила примерно 300 тыс Ваших рублей.
Не трудно догадаться, что и на 339 стр. я видел все три диода на жгуте (по схеме типа в коробочках). Специально требуемый диод ещё не искал, но теперь, спасибо Дмитру, буду разматывать все "сопли".
offtop:за разбазаривание топлива на подсветку приборной панели и габаритные огни в светлое время батька может и наказать!
и все же Беларусь достаточно показательная страна...
Вкратце алгоритм работы ДХО на моем Игнисе когда переключатель света в режиме OFF таков:
- через примерно секунду после того, как двигатель завелся, загораются ближний свет и габаритные огни с подсветкой приборов.
- габаритные огни с подсветкой приборов загораются и гаснут синхронно с ближним светом.
- при выключении двигателя ключем зажигания ДХО гаснут синхронно с зажиганием.
- при принудительной остановке двигателя трансмиссией при включенном зажигании ДХО гаснут примерно через 2 секунды.
- при включении дальнего света подрулевым переключателем "к себе" - к ближнему свету добавляется дальний.
- при включении дальнего света подрулевым переключателем "от себя" - ничего не изменяется, по-прежнему горит ближний свет.
- влияние никаких других манипуляций рычагами и кнопками на ДХО не замечено.
- через примерно секунду после того, как двигатель завелся, загораются ближний свет и габаритные огни с подсветкой приборов.
- габаритные огни с подсветкой приборов загораются и гаснут синхронно с ближним светом.
- при выключении двигателя ключем зажигания ДХО гаснут синхронно с зажиганием.
- при принудительной остановке двигателя трансмиссией при включенном зажигании ДХО гаснут примерно через 2 секунды.
- при включении дальнего света подрулевым переключателем "к себе" - к ближнему свету добавляется дальний.
- при включении дальнего света подрулевым переключателем "от себя" - ничего не изменяется, по-прежнему горит ближний свет.
- влияние никаких других манипуляций рычагами и кнопками на ДХО не замечено.

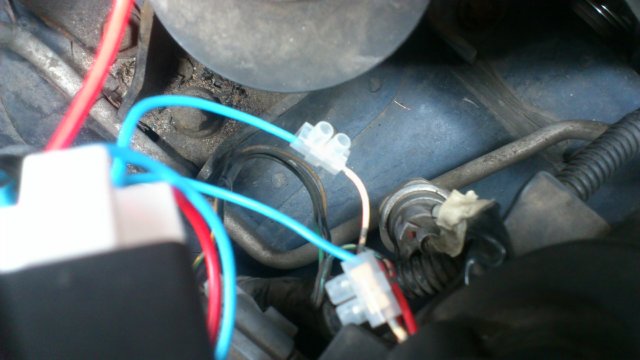

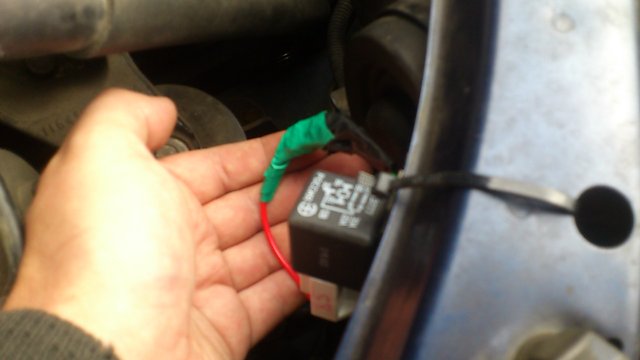

Спасибо Crazy Rebel и Дмитр. Выставляю фото на вашу оценку по реализации идеи.
Запитался от моторчика печки.

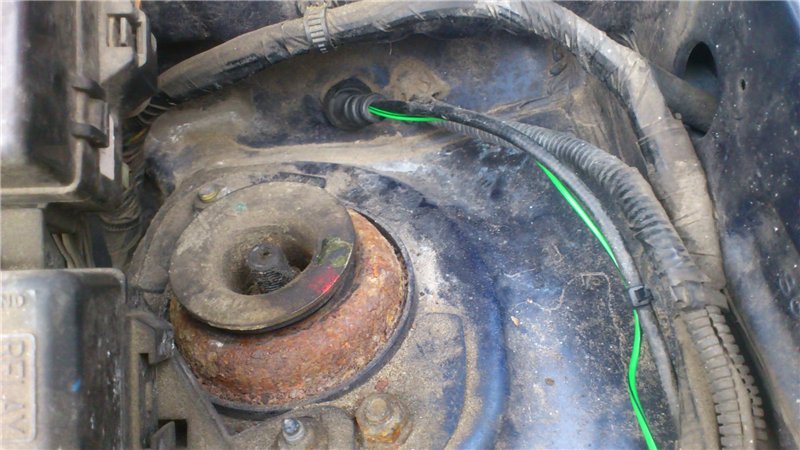

Ну и длинный же получился провод. Моторчик печки в центре салона, от него влеводо тросика капота, а потом через весь моторный отсек к правой фаре. Ну не особо разбежишся у Игниса с местом где можно выйти в моторный отсек.
Где-то мы уже обсуждали возможные варианты протащить провод.
Паяльник мне больше нравится чем зажимы.
Алгоритм тебя устроил? Видел как моргает дальним?
