Чертежи - справочные данные

Тема в разделе "Suzuki Jimny / Подготовка к бездорожью", создана пользователем neosamuraj, 4 окт 2007.

  1. neosamuraj

    Регистрация:
    6 фев 2006
    Сообщения:
    1.073
    Антипатии:
    0
    Адрес:
    Moscow, UVAO
    Чертёж проставок под пружины

    тут смотри


    и на правую сторону советую всетаки на 4-5 мм больше проставку, чтоб компенсировать крен от панары если небудеш ее увеличивать или переносить крепление

  2. Загрузка...


  3. Shevard

    Регистрация:
    10 мар 2007
    Сообщения:
    89
    Антипатии:
    0
    Адрес:
    Сахалин
    Ответ: Делаем Бодилифт на Suzuki Jimny

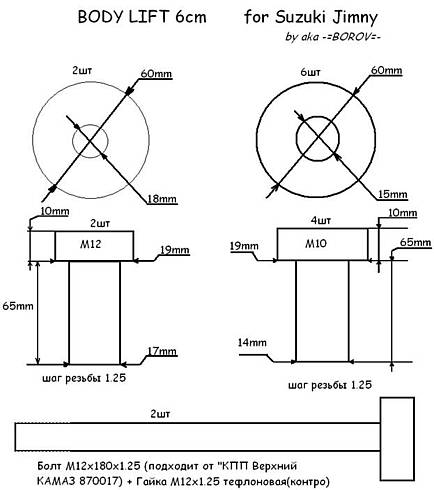

    Боди лифт от Борова. (полегче)
    Покупаем готовый кит или заказываем у токаря
    Вот чертеж:

  4. Ozzy_rus

    Регистрация:
    24 апр 2006
    Сообщения:
    632
    Антипатии:
    0
    Адрес:
    Тверь
    Ответ: Ступичный ключ за 1200р. - не дорого?

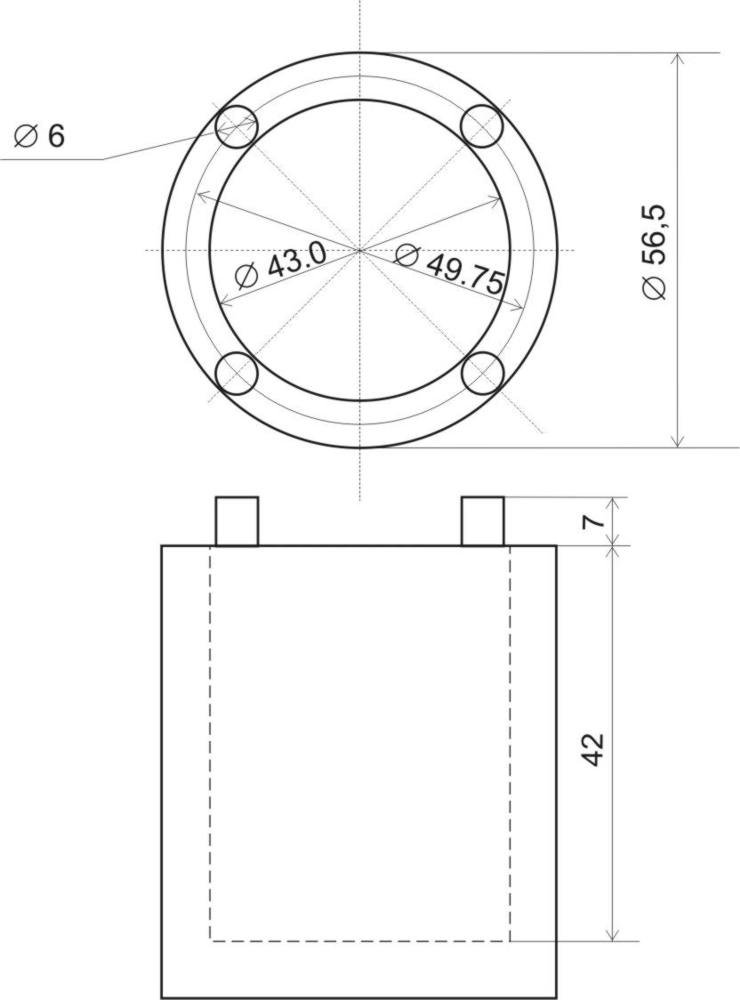

    Ступичный ключ


    Был сделан бесплатно)


    Вложения:

    • Klu4ik.jpg
      Размер файла:
      39,7 КБ
      Просмотров:
      3.404
  5. EDI

    EDI

    Регистрация:
    27 апр 2006
    Сообщения:
    6.809
    Антипатии:
    0
    Адрес:
    Израиль

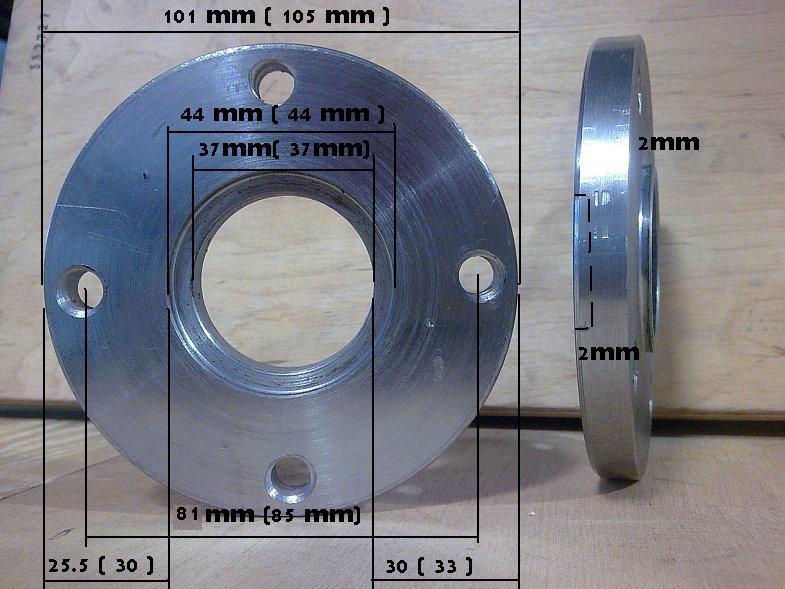

    Размеры проставок под флянцы раздатки и моста

    Я чертёжник не местный , поэтому извиняйте если что....:D

    Сделал себе проставки.

    Есть 2 размера .

    Основной это размеры под флянцы раздатки ,
    ( у меня раздатка Самурая , но я подoзреваю , что и флянцы Джимкиной раздатки такие же )

    В скобках - это под флянцы мостов


  6. Victor_S

    Регистрация:
    3 июл 2006
    Сообщения:
    3.482
    Антипатии:
    0
    Адрес:
    Луга
    Ответ: Адаптер задних суппортов. Обсуждение и оценка спроса.

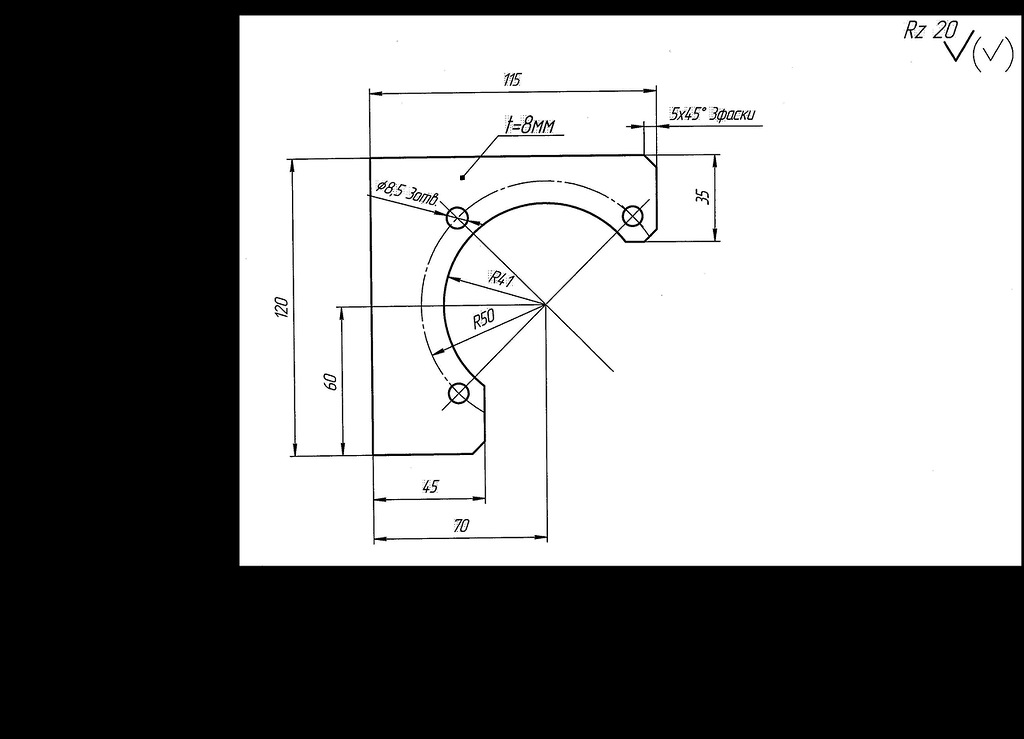

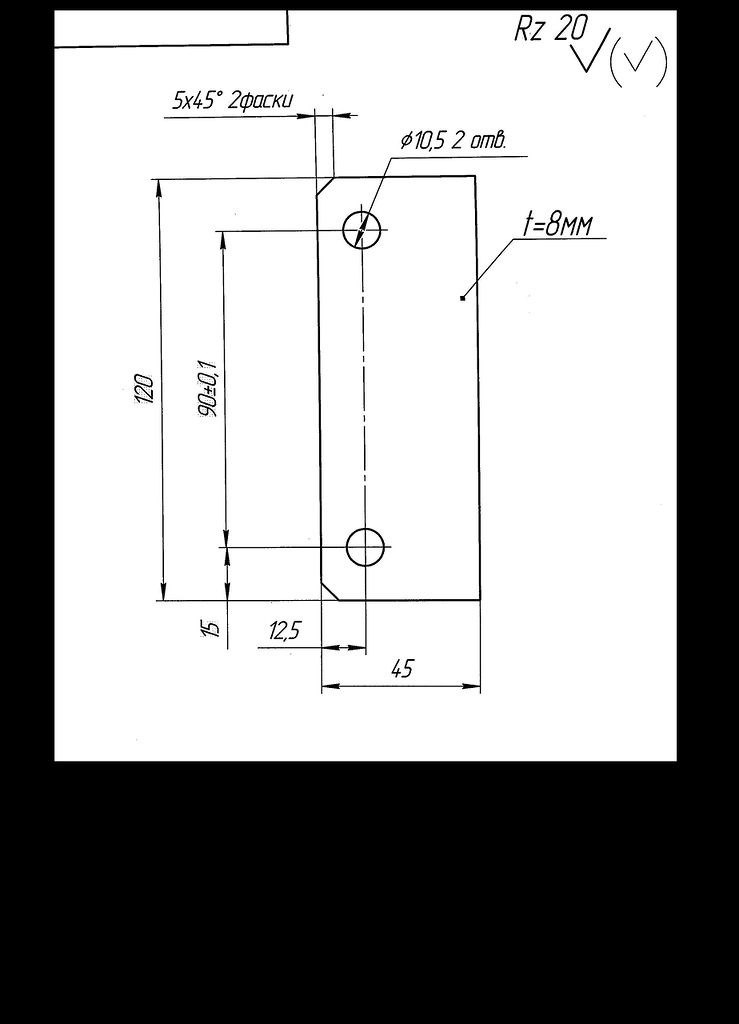

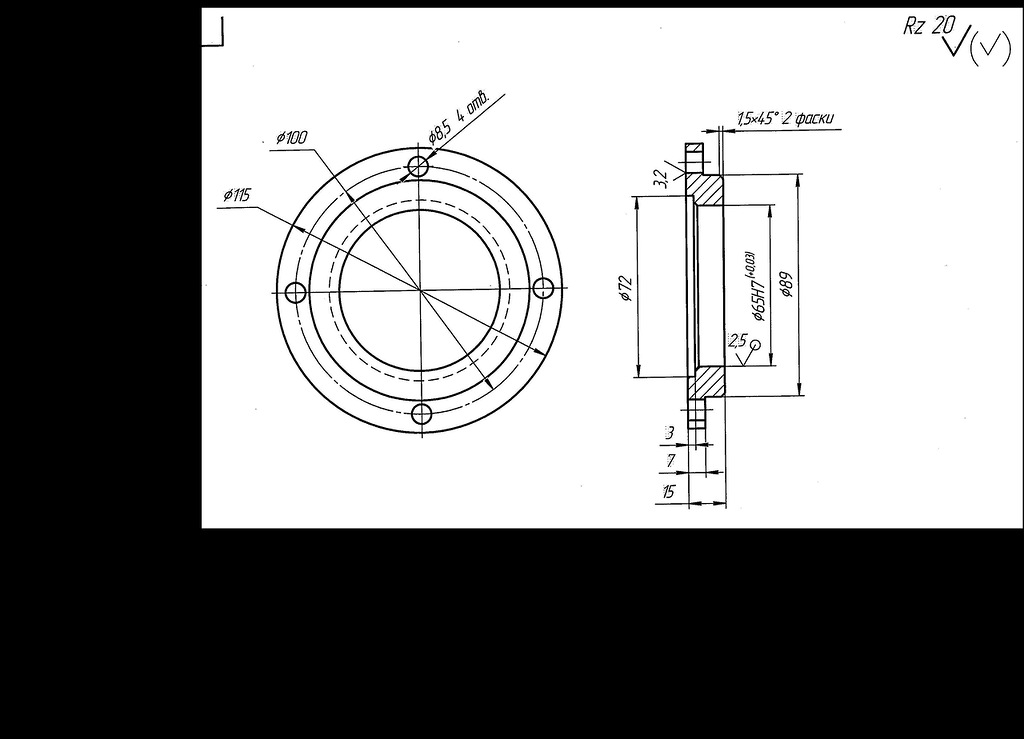

    Попросил у меня один из одноклубников чертежи моего варианта адаптеров ЗДТ. Решил выложить их тут, может еще кому полезными будут:
    На последнем чертеже указана толщина 8мм, но у меня в результате получилось, что для правильной центровки скобы относительно диска толщина этого элемента должна быть равна толщине диска. (это касаемо конкретных суппортов и скоб http://www.suzuki-club.ru/forum/showpost.php?p=818556&postcount=479 )

    Димма нравится это.
  7. akadem

    Регистрация:
    3 фев 2012
    Сообщения:
    59
    Антипатии:
    0
    Адрес:
    Новосибирск
    чертежи

    Уважаемые Джимневоды, очень вас прошу, давайте делиться чертежами.
    Защита РК, защиты амортов, глушителя, бампер и т.д.
    Только указываем, что есть что , какой год и т.д

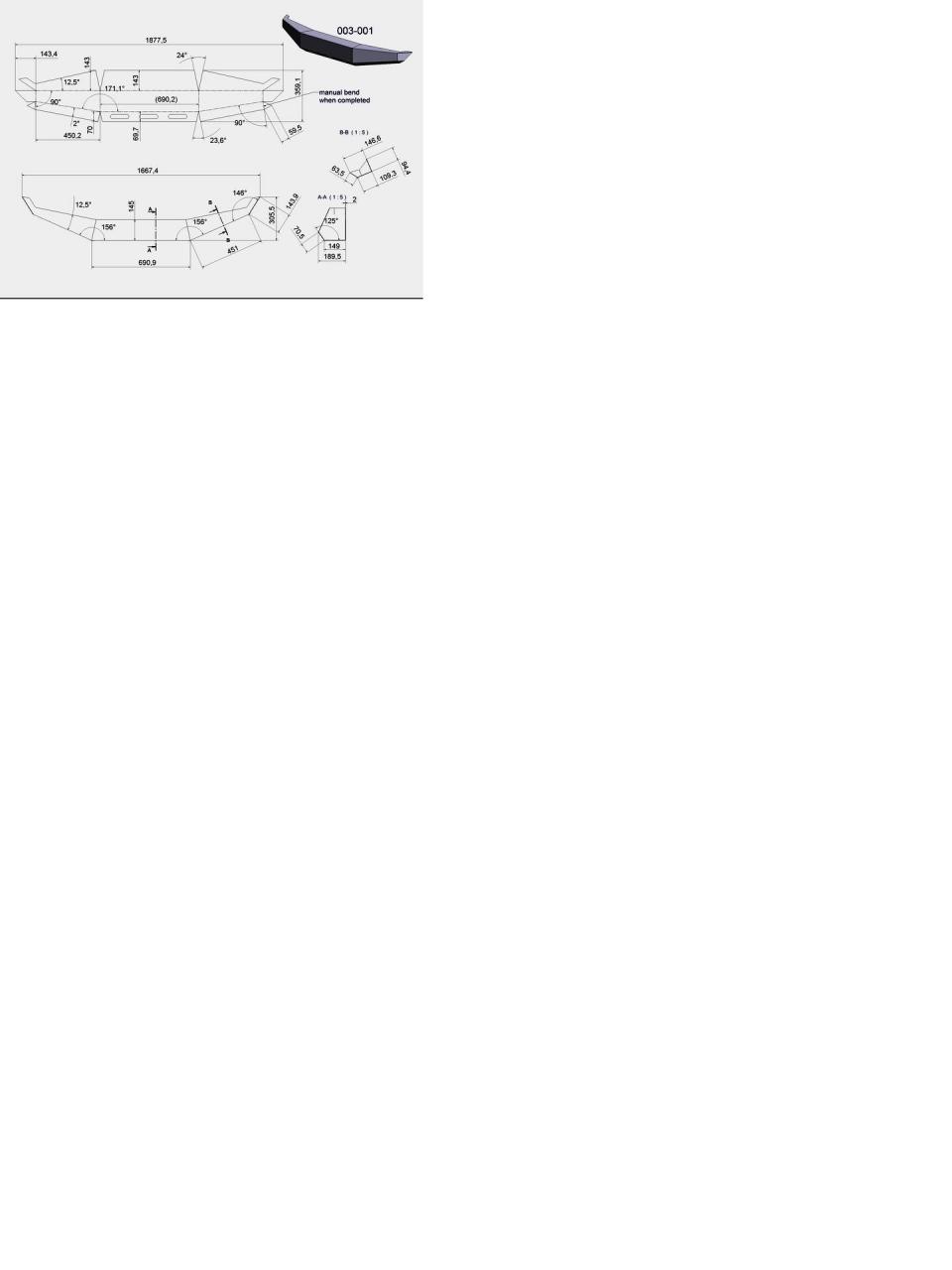

    Типа такого, только я не уверен, что это от ДЖима вроде это, как от витары.


    Вложения:

  8. ParakaVN

    Регистрация:
    28 мар 2008
    Сообщения:
    522
    Антипатии:
    0
    Адрес:
    Хабаровск
  9. VitalyM

    Регистрация:
    13 фев 2012
    Сообщения:
    18
    Антипатии:
    0
    Адрес:
    Хабаровск
    Ответ: Чертежи - справочные данные

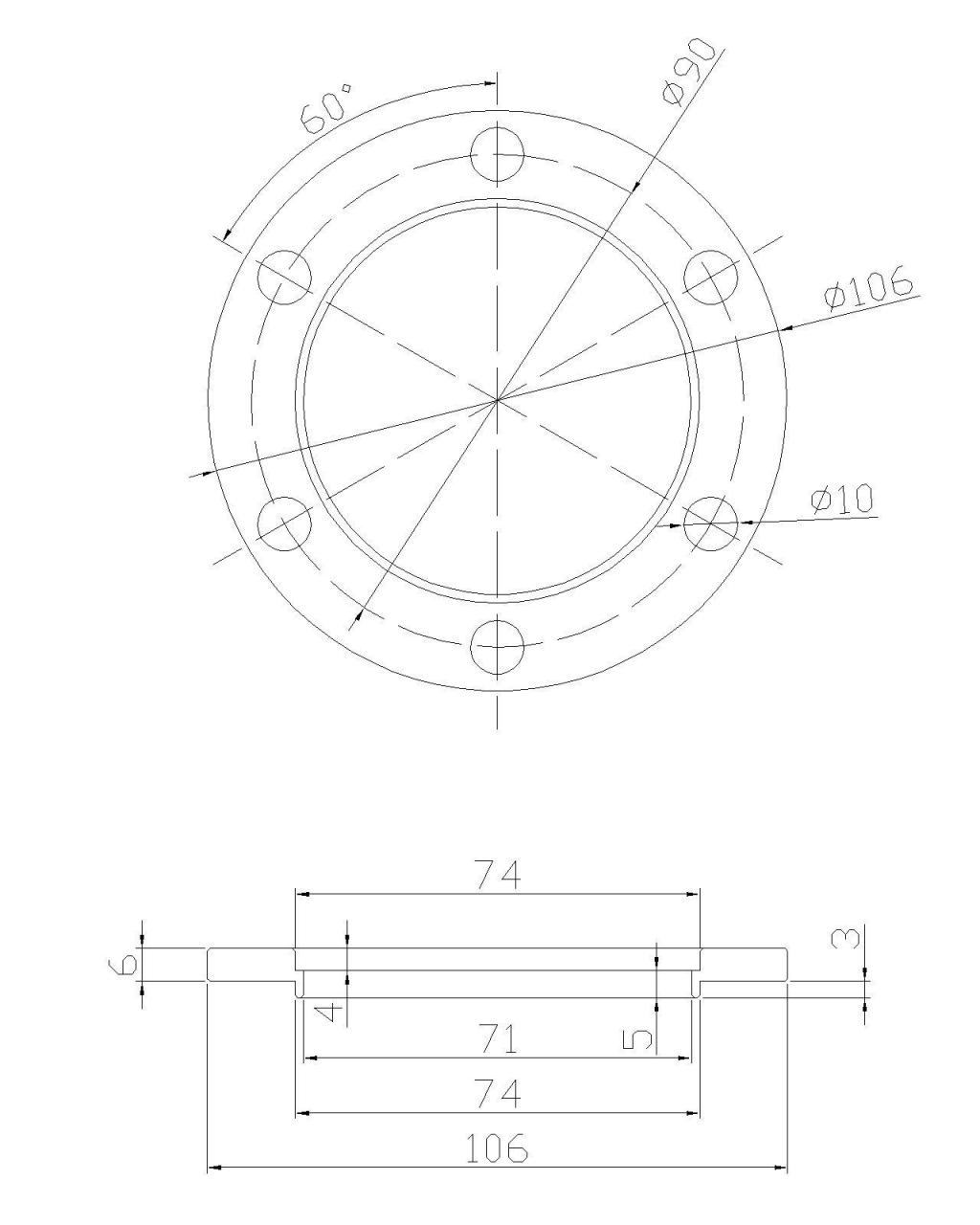

    проставки на хабы


    Вложения:

    #8 VitalyM, 20 апр 2012
    Последнее редактирование модератором: 11 май 2015
  10. dimoktmb

    Регистрация:
    30 авг 2011
    Сообщения:
    501
    Антипатии:
    0
    Адрес:
    Тамбов
    Ответ: Чертежи - справочные данные

    Может пригодится кому. Честно просчитанные и собственноручно вкоряченные рычаги с правкой кастора на условный подъем кузова в 70 мм. Встали на лифт в 80 мм, катаются отлично. Основа - труба котельная (сталь 20) диаметром 42 мм, толщина 4 мм. Втулки точились под конкретные сайленты (под руками джимниковские фебест были), можно под другие (народ рекомендовал УАЗовские).
    Здесь фотки и описание лифта http://www.suzuki-club.ru/forum/showpost.php?p=1012976&postcount=1407
    Картинки прилагаются, кому надо, могу *.dxf скинуть.

    Поправка!!! Фигурную пластину (2 шт) надо укоротить примерно на 45 мм, сделав спад в торону длинного плеча более крутым. При повороте колеса до упора, рулевая тяга упирается в эту косынку.


    Вложения:

    • richag stok.pdf
      Размер файла:
      55,6 КБ
      Просмотров:
      636
    • richag+70mm.pdf
      Размер файла:
      60,6 КБ
      Просмотров:
      471
    slitov, Русланчег, havok01 и 7 другим нравится это.
  11. borka13

    Регистрация:
    12 мар 2008
    Сообщения:
    267
    Антипатии:
    0
    Адрес:
    IL
    делал шаблоны для защиты ушек
    достаточно легко взять размеры или распечатать 1:1

    sg cheb нравится это.
  12. Schir

    Премиум-аккаунт

    Регистрация:
    27 июн 2011
    Сообщения:
    2.542
    Антипатии:
    0
    Адрес:
    Екатеринбург
    сгонки панар(размеры сняты с леворукого джимника 2003 г.в.), изготавливаются по 2шт, на одной нарезается правая резьба М18х1,5, на другой левая
    втулка - сгонка рулевой ВАЗ 2110, контргайки рулевой ВАЗ 2108 М18х1,5 левая и правая
    из чего изготавливать думайте сами, я делал из ст30
    фото тут


    Вложения:

  13. Faustin

    Регистрация:
    20 июл 2013
    Сообщения:
    2
    Антипатии:
    0
    Уже все подтачивал, не залазит, взял вот такой чертеж


    Вложения:

    • Klu4ik.jpg
      Размер файла:
      57,3 КБ
      Просмотров:
      956
  14. greyjerk

    Регистрация:
    14 авг 2011
    Сообщения:
    33
    Антипатии:
    0
    Адрес:
    Апатиты

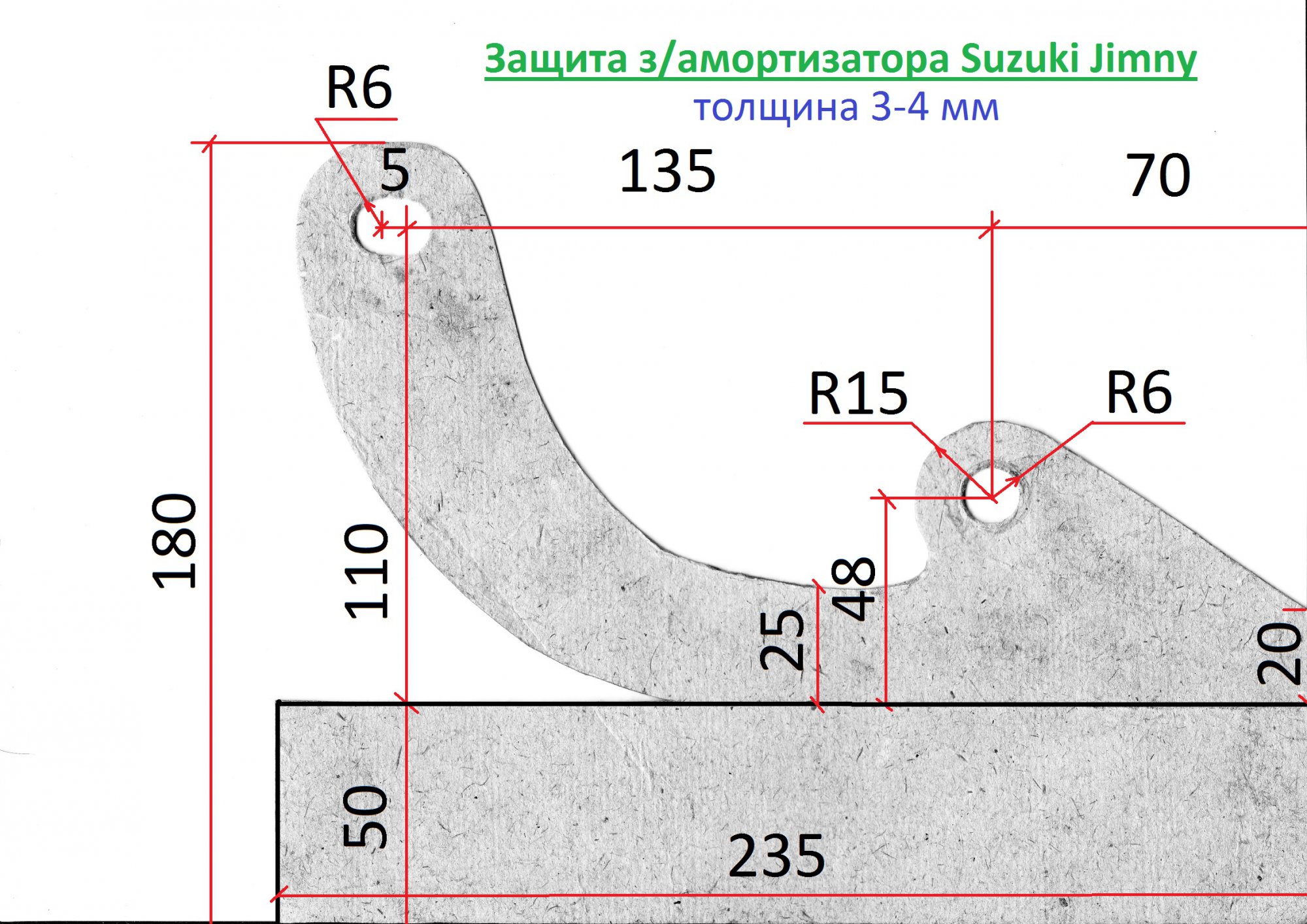

    Защита з/амортизаторов. Jimny 2013.
    На толщину листа защиты нужно будет подрезать профиль крепления амортизатора к мосту.
    Защита ама Jimny.jpg

  15. greyjerk

    Регистрация:
    14 авг 2011
    Сообщения:
    33
    Антипатии:
    0
    Адрес:
    Апатиты

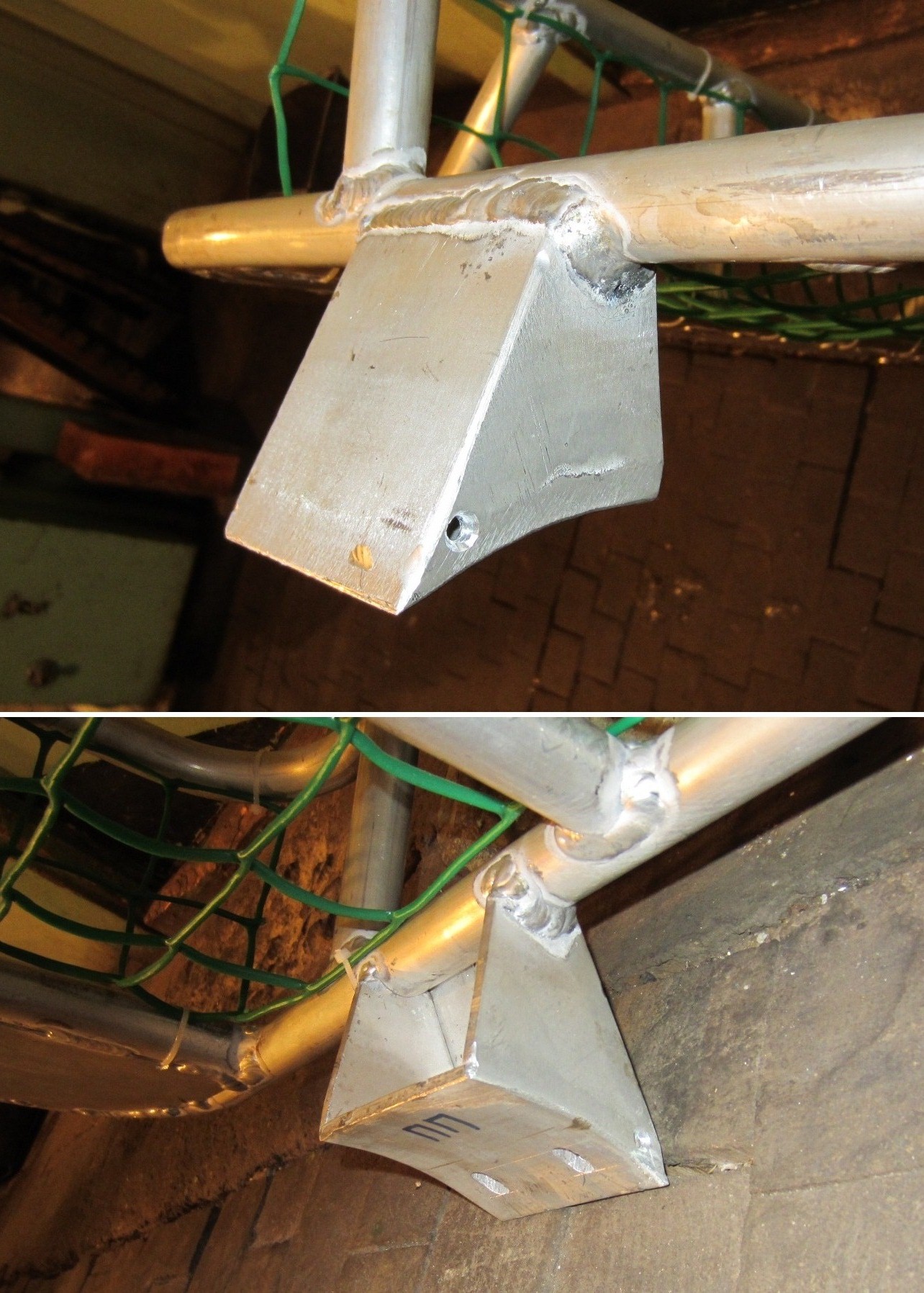

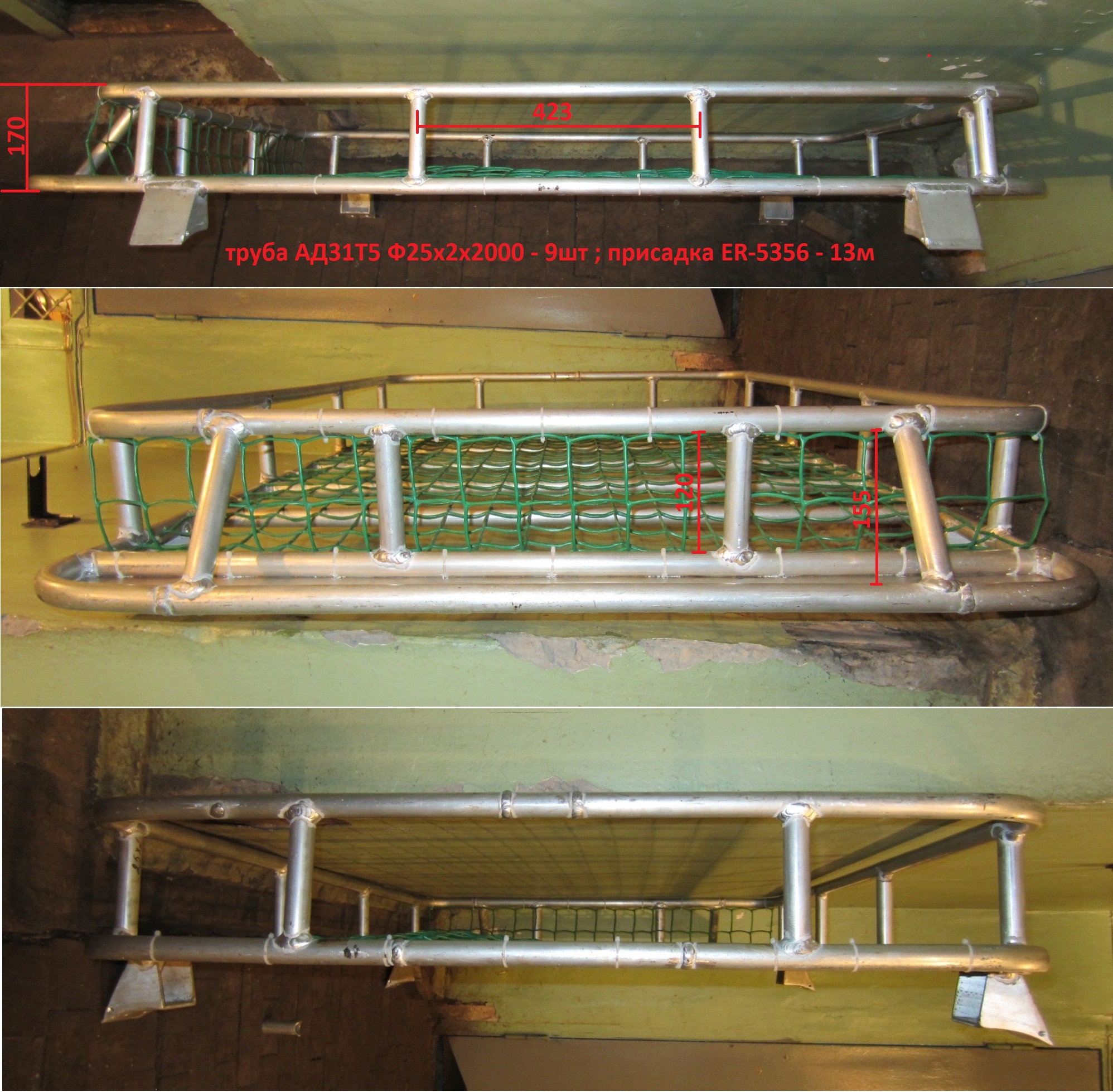

    Потерпи немного ))). Корзина готова. В работе кронштейны крепления к кузову. Экспедиционник - алюминиевый. Из трубок Ф25мм. Чертежи выложу сюда и на DRIVE2 ( http://www.drive2.ru/cars/suzuki/jimny/jimny/greyjerk/ )

  16. greyjerk

    Регистрация:
    14 авг 2011
    Сообщения:
    33
    Антипатии:
    0
    Адрес:
    Апатиты

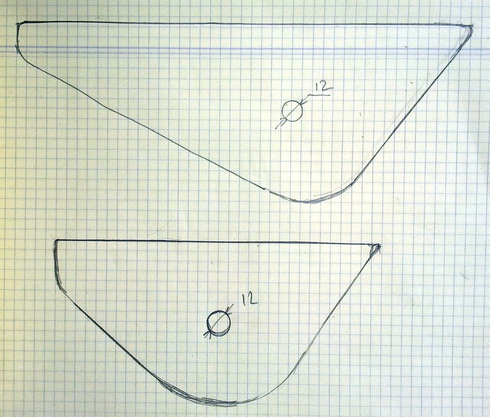

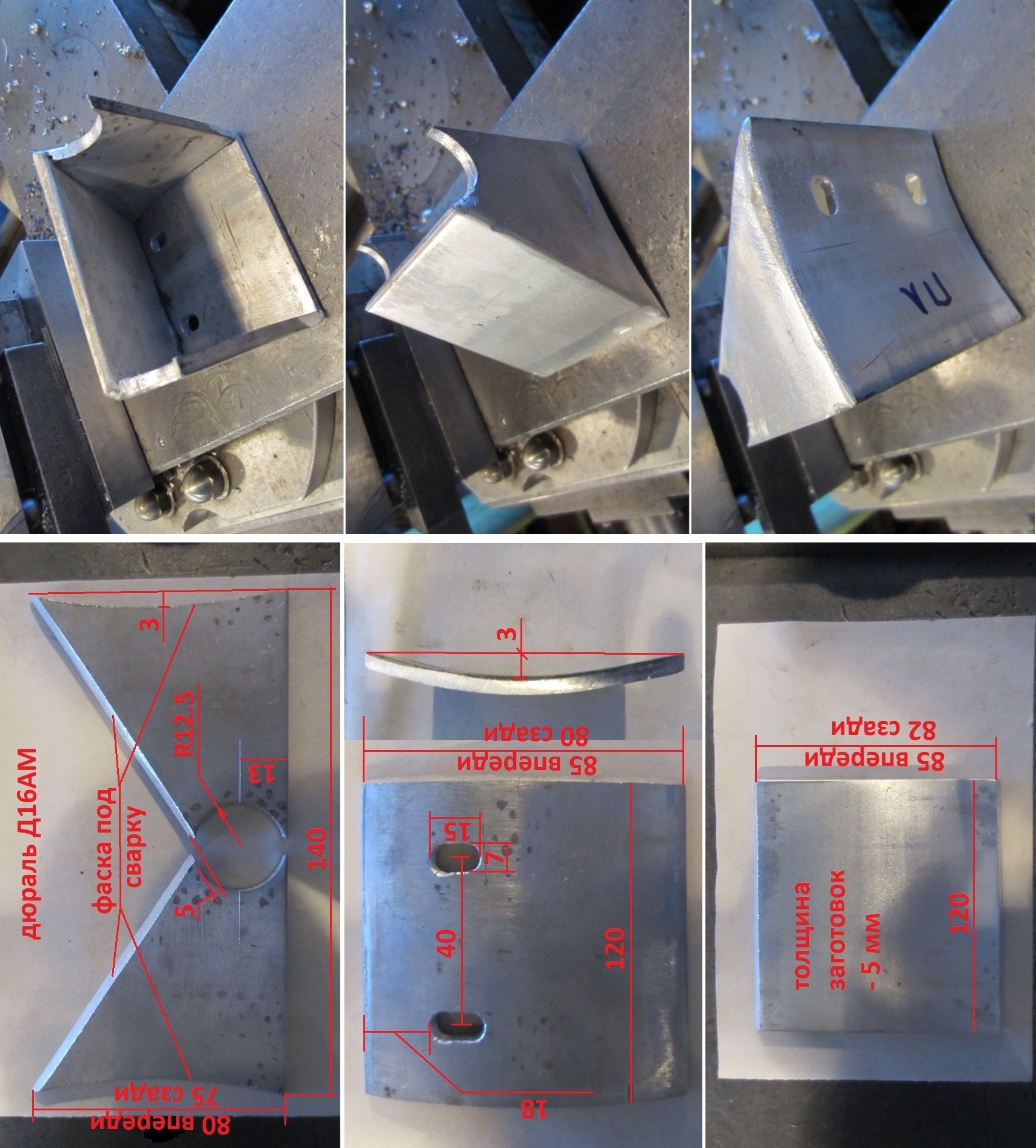

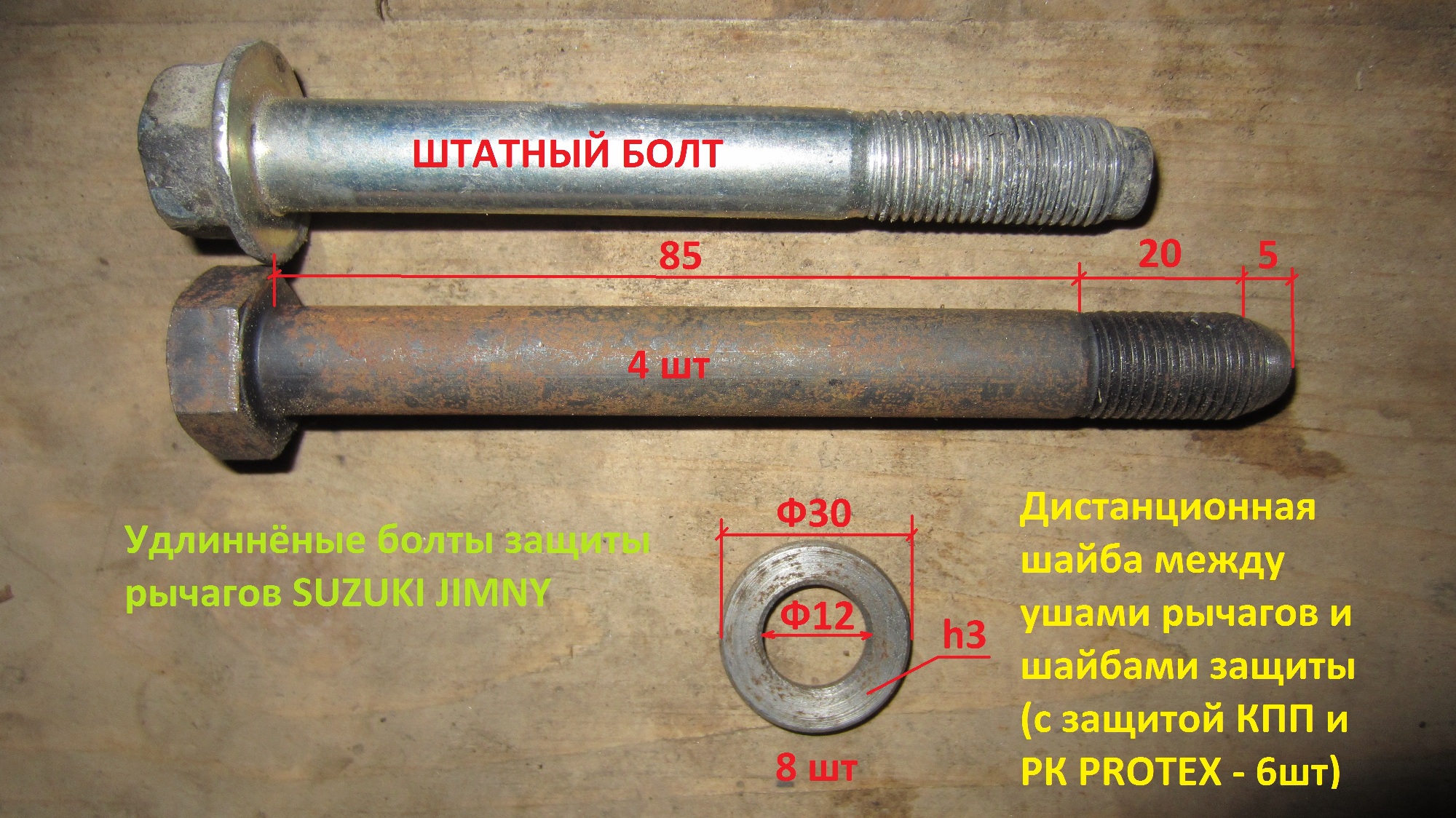

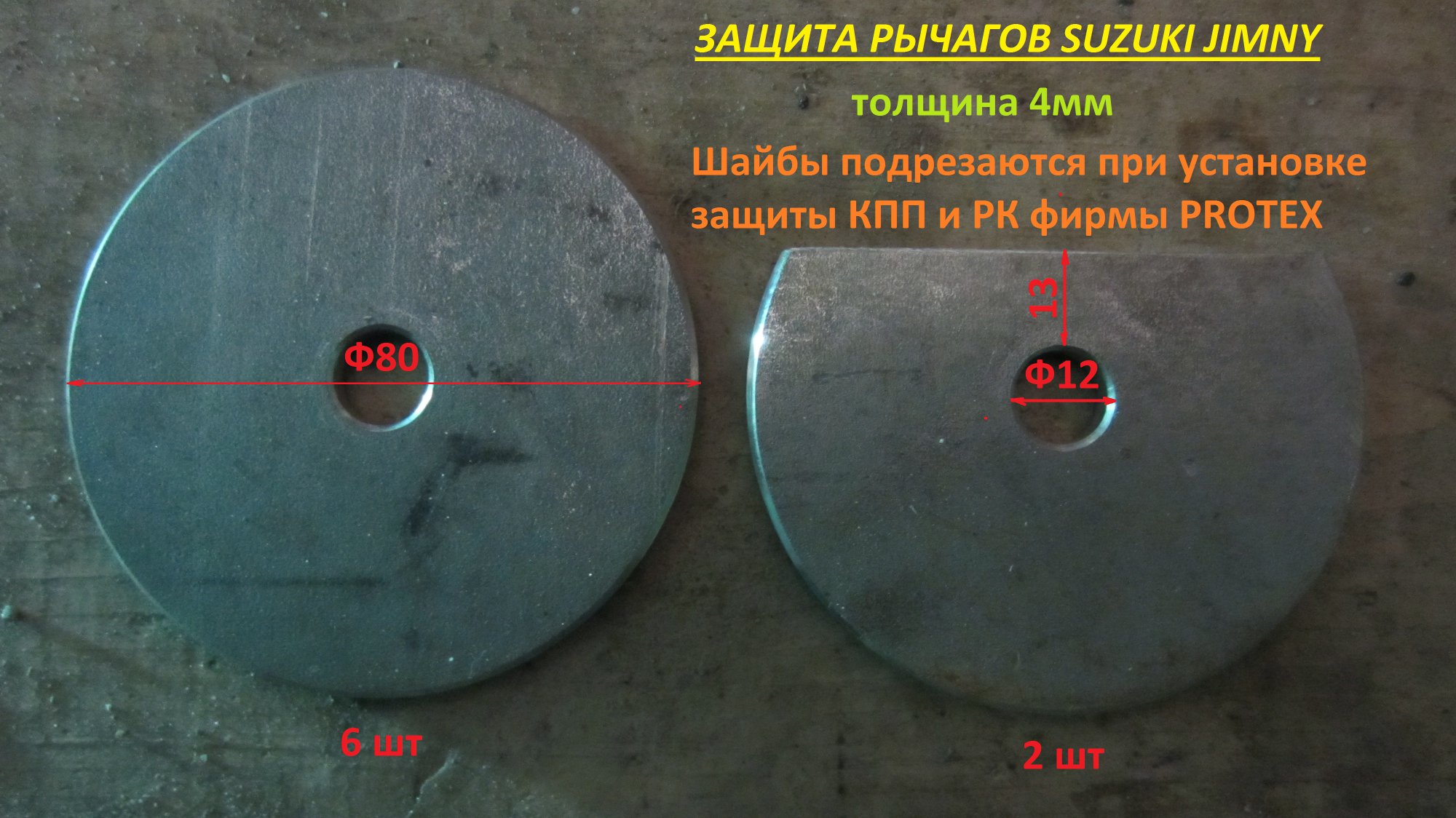

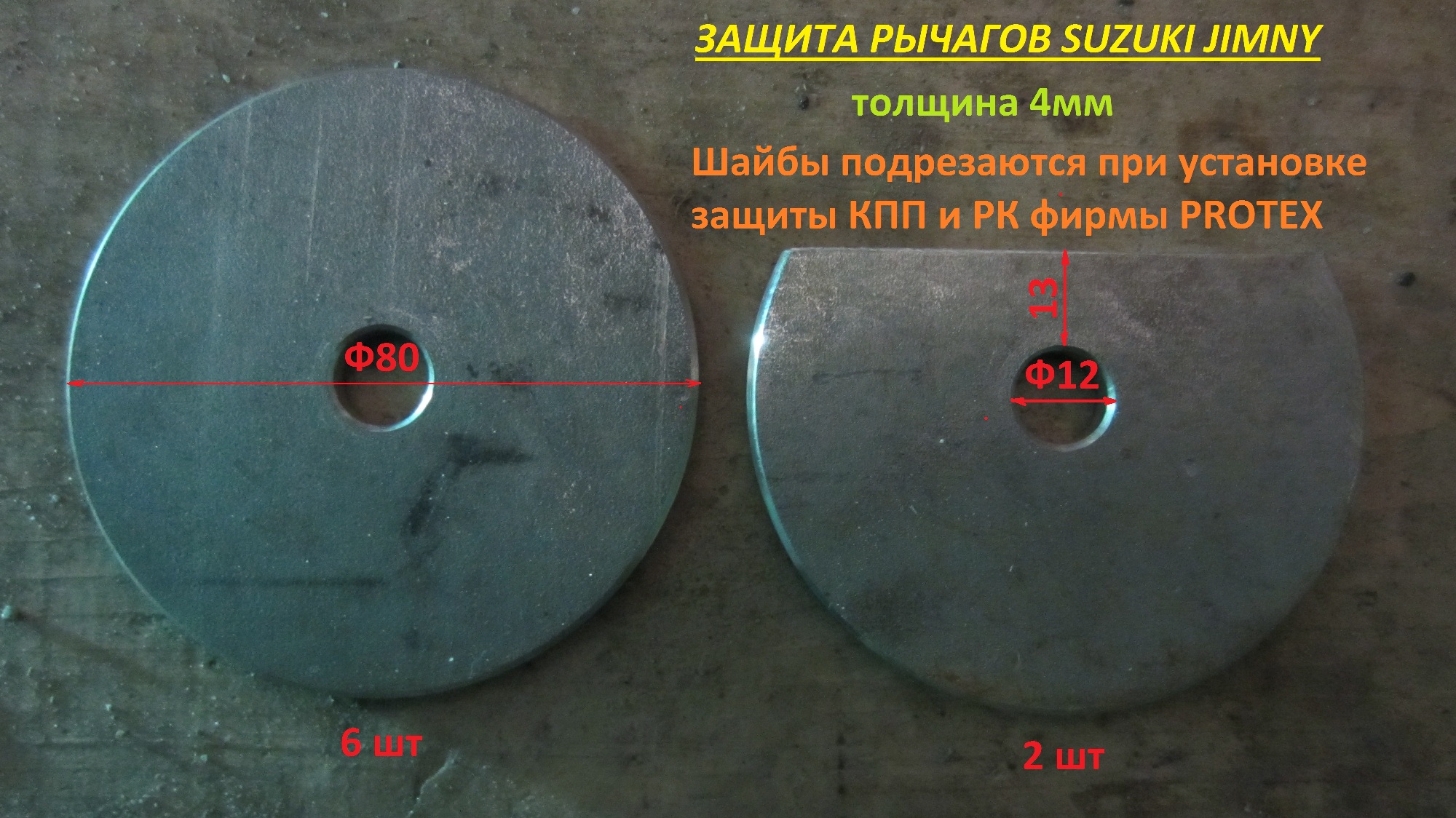

    Защита рычагов (шайбы)
    IMG_1562 - копия.JPG IMG_1576 - копия.JPG IMG_1578 - копия.JPG


    Вложения:

    • IMG_1562.JPG
      Размер файла:
      333,4 КБ
      Просмотров:
      474
    #15 greyjerk, 17 ноя 2013
    Последнее редактирование модератором: 3 авг 2014
    taltek нравится это.
  17. ParakaVN

    Регистрация:
    28 мар 2008
    Сообщения:
    522
    Антипатии:
    0
    Адрес:
    Хабаровск

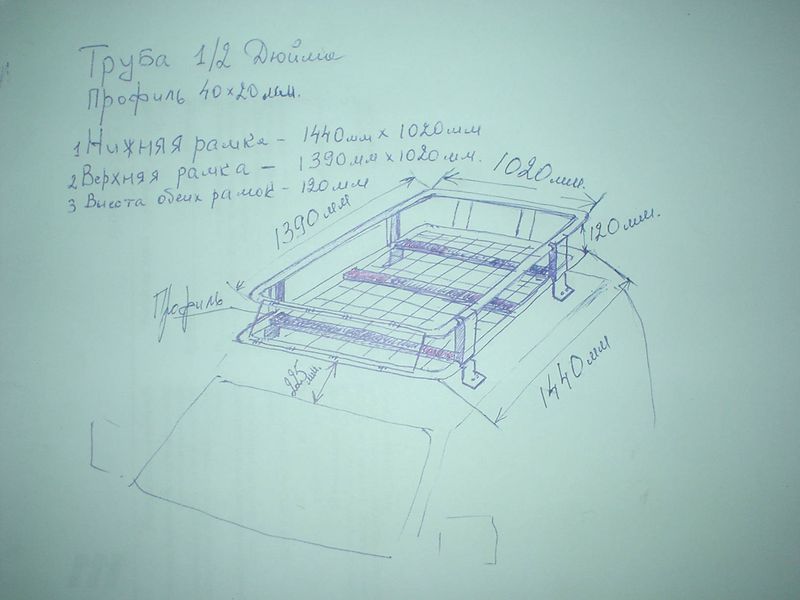

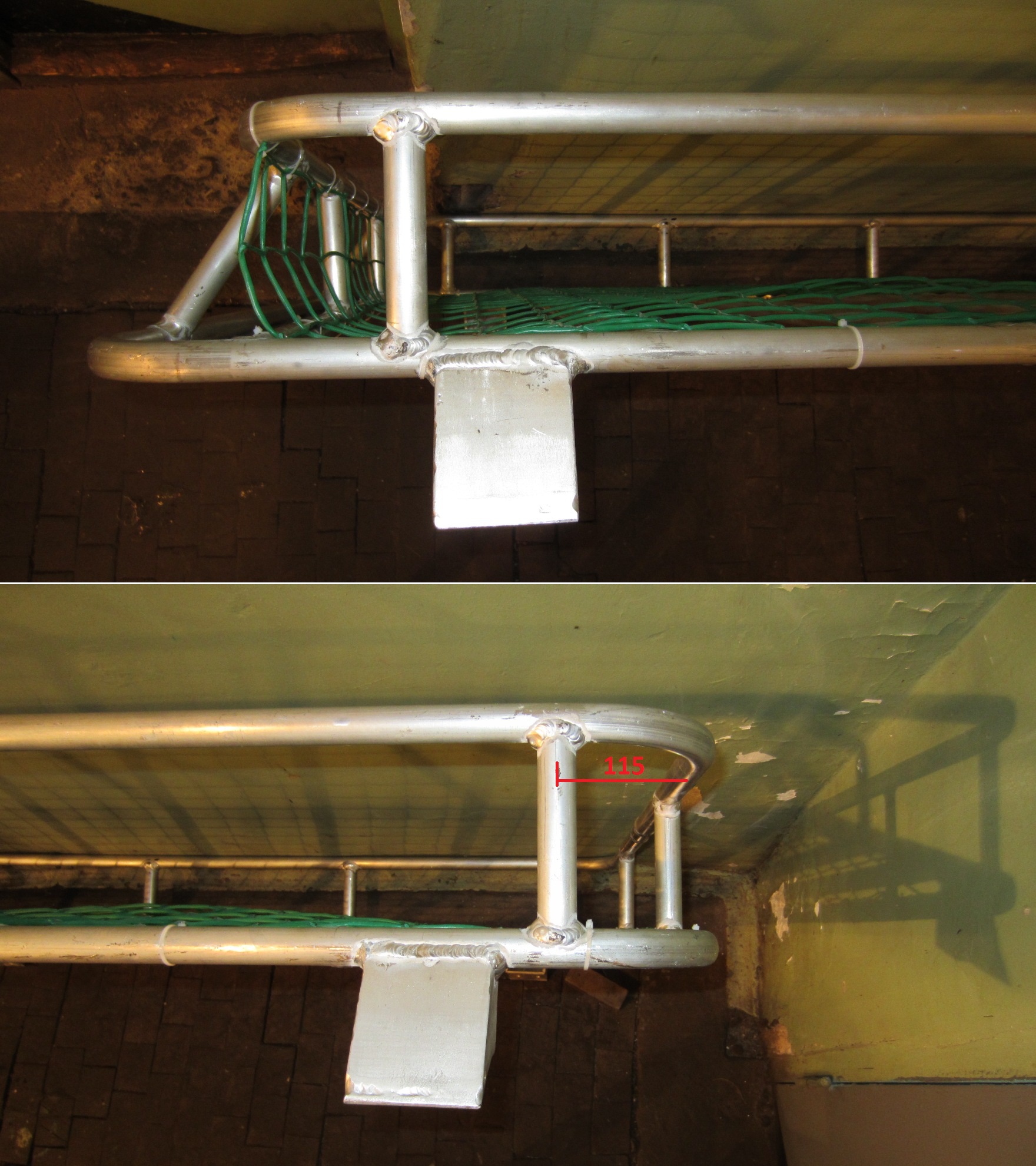

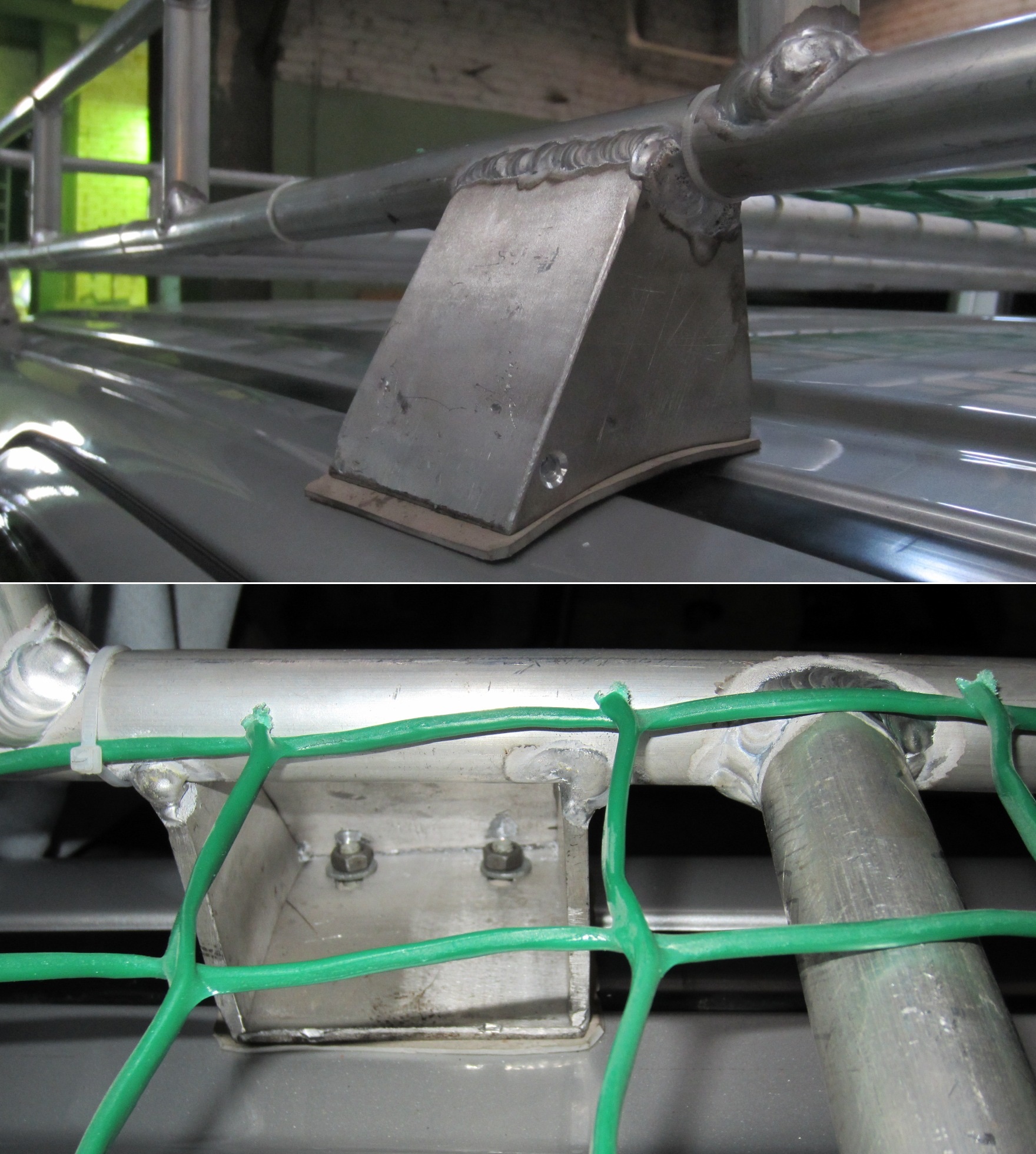

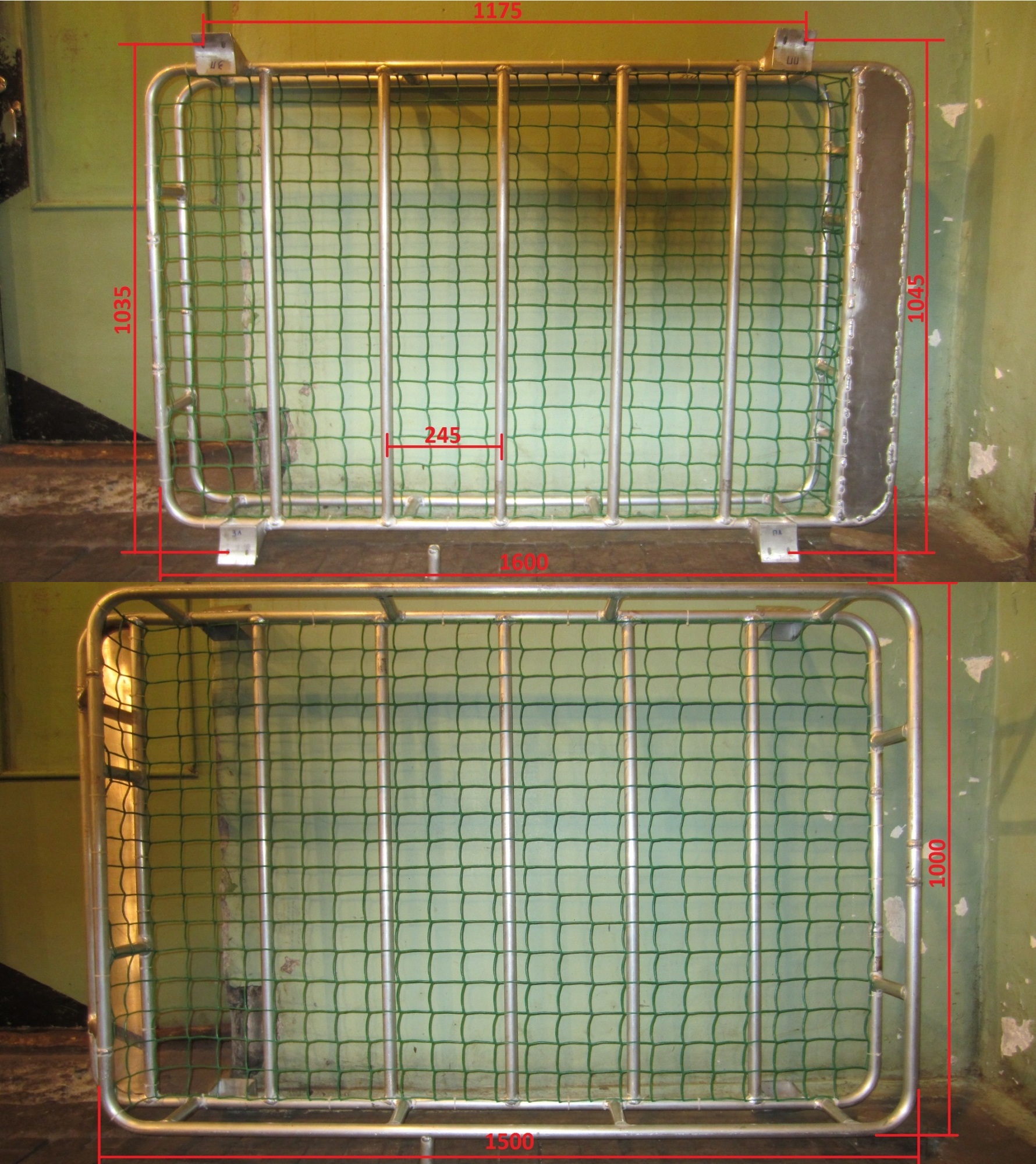

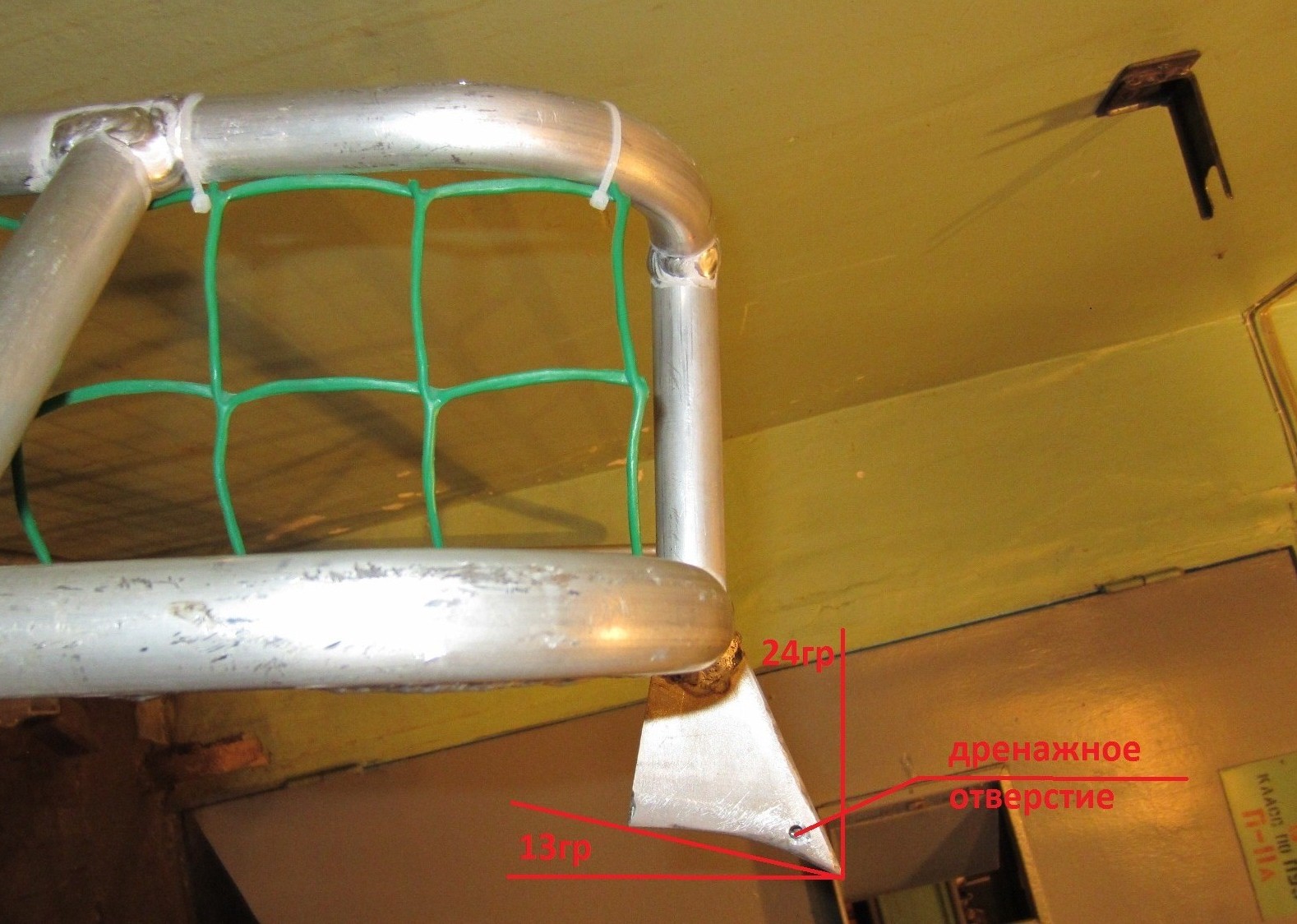

    Нашел в закромах картинку с размерами багажника. DSC03306.JPG
    А чем сетка как у Ромы Спринтера не угодила? С точки зрения удобства крепления груза в любой точке багажника посредством стяжек, веревок и грузовых строп весьма удачное решение на мой взгляд.

  18. greyjerk

    Регистрация:
    14 авг 2011
    Сообщения:
    33
    Антипатии:
    0
    Адрес:
    Апатиты

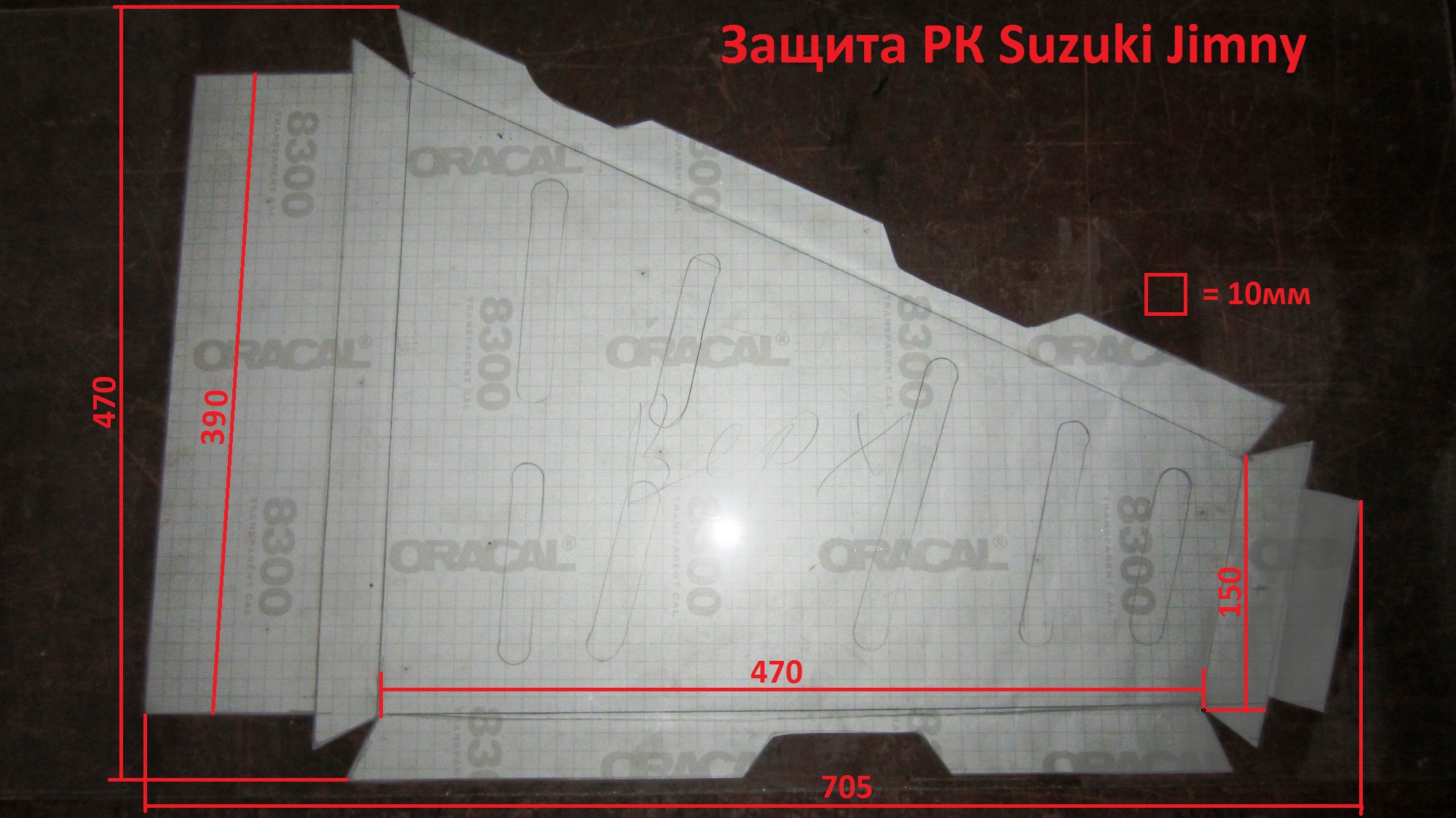

    Защита РК.
    Принесли шаблон. Сам не изготавливал. Защита РК.JPG Паз под выхлопной делать не стал бы. Так как ослабляет поперечное сечение.

    #17 greyjerk, 25 ноя 2013
    Последнее редактирование модератором: 3 авг 2014
  19. greyjerk

    Регистрация:
    14 авг 2011
    Сообщения:
    33
    Антипатии:
    0
    Адрес:
    Апатиты
    Олег Олегович, LaCrema, morda и 3 другим нравится это.
  20. Schir

    Премиум-аккаунт

    Регистрация:
    27 июн 2011
    Сообщения:
    2.542
    Антипатии:
    0
    Адрес:
    Екатеринбург
    выкройка "защита рулевых тяг"
    точность не гарантирую, при печати на формате А1 реальные размеры, распечатал на 8и А4, вырезал из картона примерил, подходит, размеры снимал с разбитой о пень старой защиты, так что делать её надо либо мягкой. либо прочной.

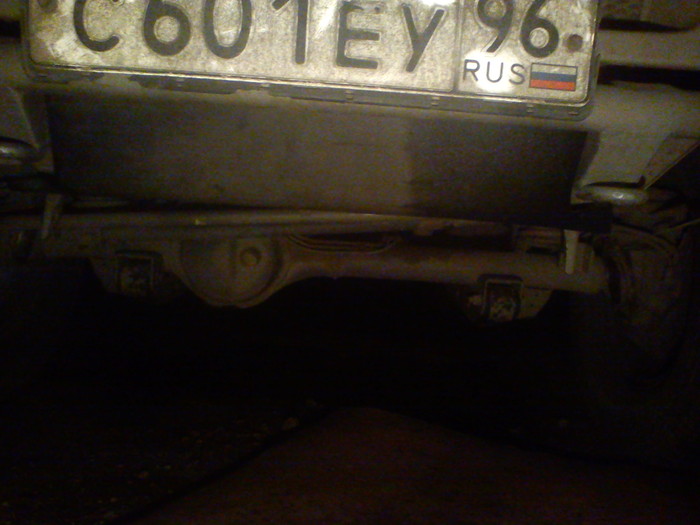

    было так
    view.jpg view.jpg


    Вложения:

    #19 Schir, 9 янв 2014
    Последнее редактирование: 20 апр 2015
    Vitaly_Ch нравится это.
  21. Freeline

    Регистрация:
    6 сен 2010
    Сообщения:
    1.592
    Антипатии:
    0
    Адрес:
    Тольятти
    #20 Freeline, 4 фев 2014
    Последнее редактирование модератором: 3 авг 2014
  22. Old Blind Dog

    Old Blind Dog Человек с пёсьей головой.

    Регистрация:
    16 май 2008
    Сообщения:
    2.733
    Антипатии:
    0
    Адрес:
    Москва, Беляево
  23. S_F

    S_F

    Регистрация:
    13 май 2007
    Сообщения:
    234
    Антипатии:
    0
    Адрес:
    СПБ
  24. Димма

    Димма Джим АТ 2005 торпеда рест

    Регистрация:
    8 май 2011
    Сообщения:
    317
    Антипатии:
    0
    Адрес:
    Смоленск
  25. владимир игоревич

    Регистрация:
    11 май 2012
    Сообщения:
    571
    Антипатии:
    0
    Адрес:
    Ростов-на-Дону
    чертежа конусных шайб на хабы айсины нету?

  26. Schir

    Премиум-аккаунт

    Регистрация:
    27 июн 2011
    Сообщения:
    2.542
    Антипатии:
    0
    Адрес:
    Екатеринбург
  27. ktg80

    Регистрация:
    21 дек 2014
    Сообщения:
    856
    Антипатии:
    0
    Адрес:
    Мурманская Область
    Чертеж калитки есть у кого?)

    Dmitr_ нравится это.
  28. Sergo.ru

    Sergo.ru MasterJimny

    Регистрация:
    19 май 2006
    Сообщения:
    575
    Антипатии:
    0
    Адрес:
    Краснодар
    Schir нравится это.
  29. Мятноkрылый

    Регистрация:
    16 июл 2014
    Сообщения:
    261
    Антипатии:
    0
    Адрес:
    Калининград
    видимо от токаря зависит... ;)
    мне мой 20штук сделал за 500р :)

  30. владимир игоревич

    Регистрация:
    11 май 2012
    Сообщения:
    571
    Антипатии:
    0
    Адрес:
    Ростов-на-Дону
    Чёртёж ступичной проставки есть?

  31. Schir

    Премиум-аккаунт

    Регистрация:
    27 июн 2011
    Сообщения:
    2.542
    Антипатии:
    0
    Адрес:
    Екатеринбург
    вот этот должен подойти, только диаметр отверстий под шпильки другой нужен у нас же М12х1,25, соответственно вместо 14,5 нужно 12,5, а вот про те что 16мм не скажу, надо шпильку в основании померить, возможно 14мм
    взят здесь

    владимир игоревич нравится это.
