Защита днища (рулевые тяги, дифференциалы, КПП, раздатка)

[Chesterello]

А к китайским защитам из фольги, веры нет

Я вот тоже к этому решению склоняюсь - интересно, твой токарь не отправит такие шайбы почтой?



[llight]

Я заказал у токаря шайбы по 6мм, толщиной, докупил более длинные и крепкие Болты , поставил и очень доволен. Несколько раз прикладывался о камни, на шайбах только царапины , крепления рычагов целы. Шайбы от старого Джимика не подходят

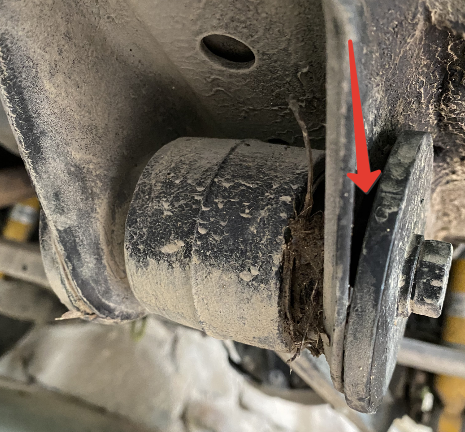

То, что шайбы не прилегают вплотную к кронштейнам из-за выштамповки (снизу и с боков) не мешает, нет опасения болт сломать?
Зазор настораживает.

может, "углубление" стоило тоже шайбами в размер заполнить?



[mr.ZuZu]

хммм... то ли лыжи не едут...
Посмотреть вложение 200490

Походу, совсем не едут)



[Сергей СЕВСК]

может, "углубление" стоило тоже шайбами в размер заполнить?

тоже не очень нравится..надо что то сделать..посмотрю тоже у себя-подумаю..

интересно, твой токарь не отправит такие шайбы почтой?

ну что в краснодаре токарей чтоли нет?



[аликс]

может, "углубление" стоило тоже шайбами в размер заполнить?

Правильно мыслите, шайбы такой формы как на фото. Из-за выштамповке на ухе, шайба плотно не прилегает как на прошлом Джимика, пришлось мудрить. Болты были по прочности были 10,9 , поменял на 12, 9,



[Сергей СЕВСК]

Правильно мыслите, шайбы такой формы как на фото. Из-за выштамповке на ухе, шайба плотно не прилегает как на прошлом Джимика, пришлось мудрить. Болты были по прочности были 10,9 , поменял на 12, 9,

ну тогда Бог велел выложить размеры сюда,абы облегчить православным жизнь



[Chesterello]

ну что в краснодаре токарей чтоли нет?

Да есть, наверное, но надо же сначала поехать на замеры, потом приехать за продуктом, а у нас такие пробки, что если надо ехать через весь город, то часов 4-5 на всё про всё закладывать надо.



[Сергей СЕВСК]

я думаю любое пту или как там в ваших краях хабзайка чтоли близлежащее ..размеры нам дадут- я надеюсь..может я в выхи полазаю со штангеном..



[Chesterello]

я думаю любое пту или как там в ваших краях хабзайка чтоли близлежащее ..размеры нам дадут- я надеюсь..может я в выхи полазаю со штангеном..

Ну да, размеры это было бы уже проще в любом случае.



[аликс]

К большому сожалению ставил давно,осенью 2019 размеров не сохранилось.Замеряю все что можно снаружи и отпишусь



[llight]

Категорически рекомендую перепроверить тех, кто будет делать)))

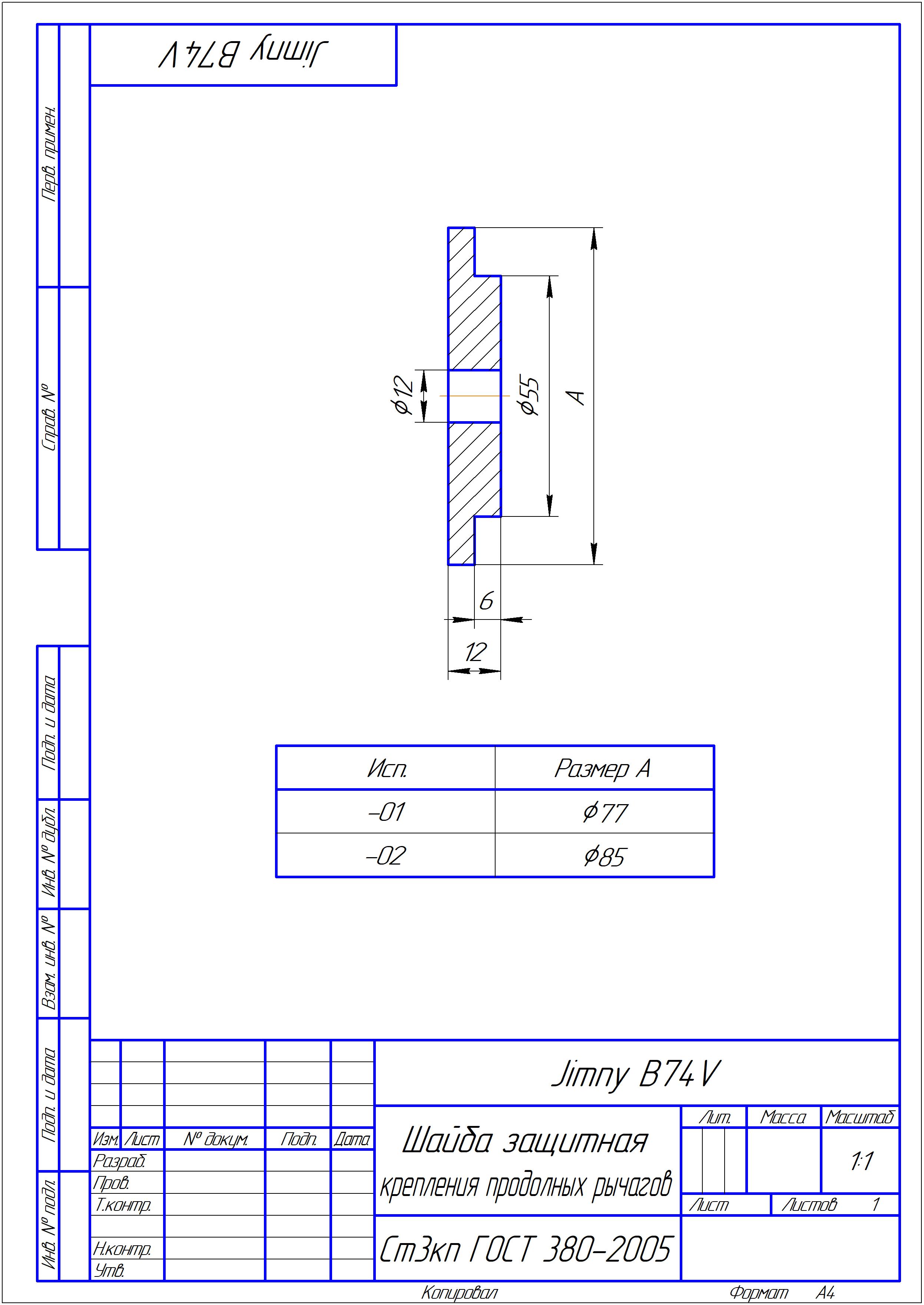

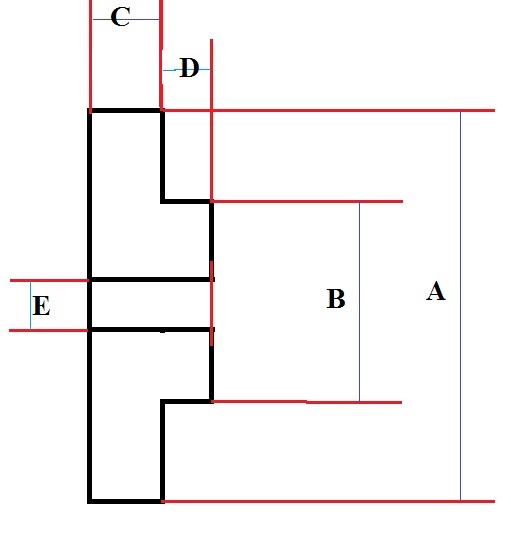

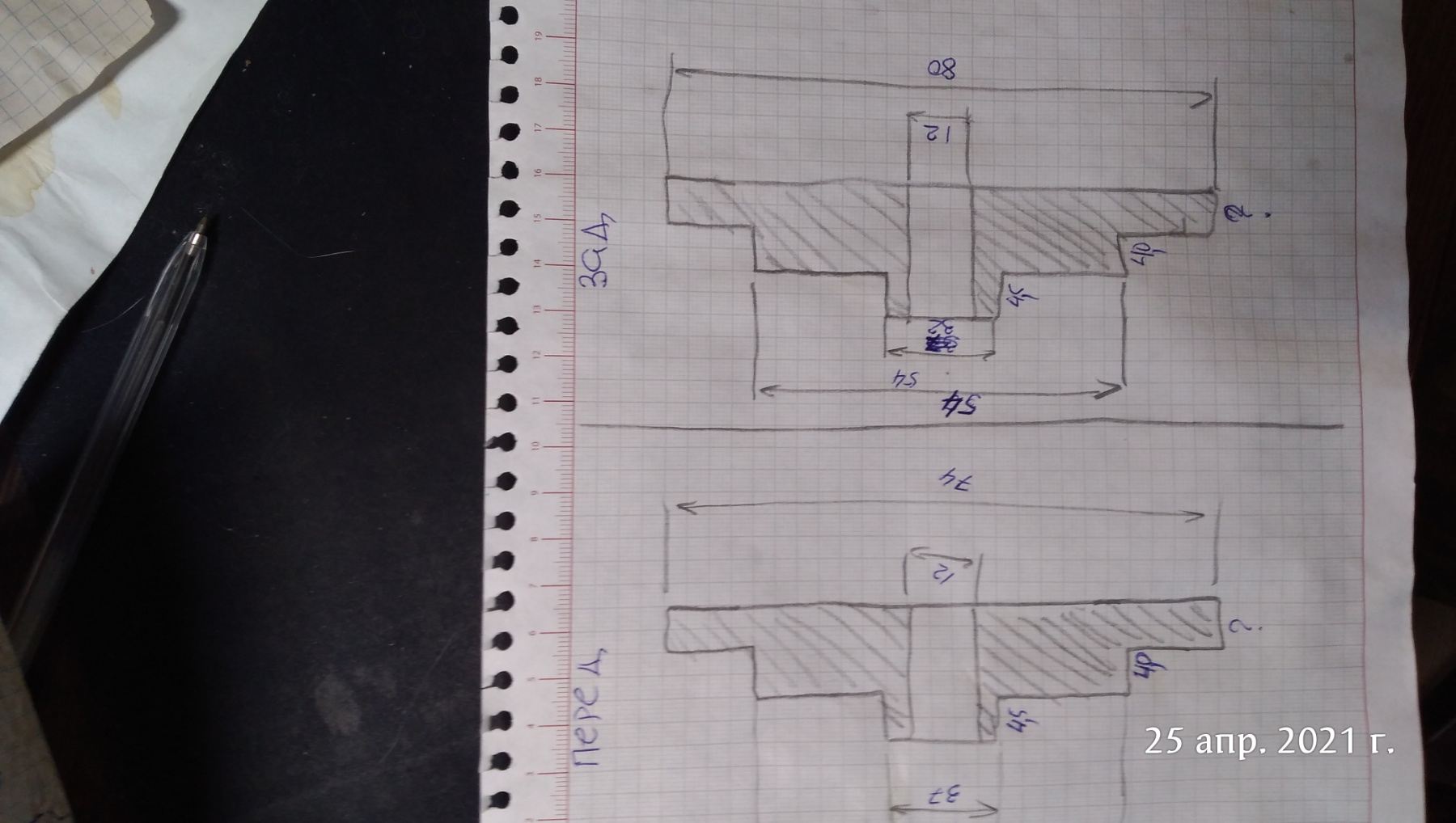

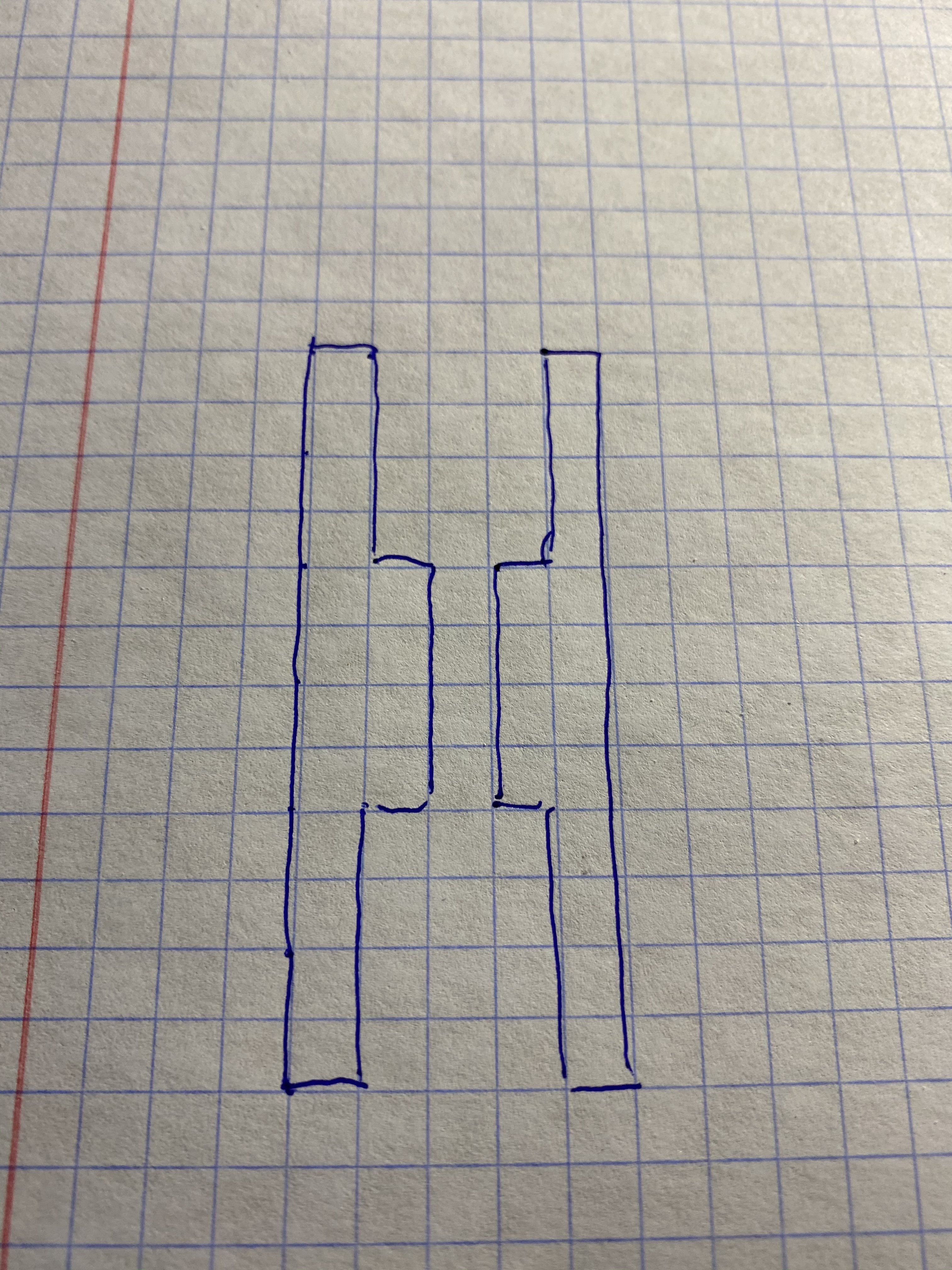

Передние (mm):
A=77
B=55
C=6
D=6
E=12
Задние (mm):
A=85
B=55
C=6
D=6
E=12

Болты лучше подобрать по месту, выбор есть:



[Сергей СЕВСК]

Категорически рекомендую перепроверить тех, кто будет делать)))
Передние (mm):
A=77
B=55
C=6
D=6
E=12
Задние (mm):
A=85
B=55
C=6
D=6
E=12
Посмотреть вложение 200504

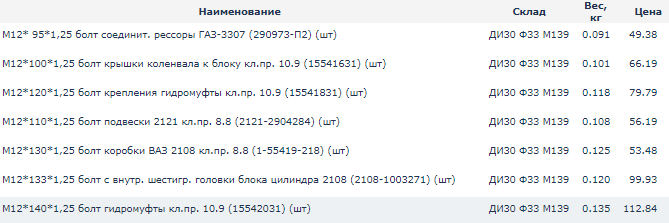

Болты лучше подобрать по месту, выбор есть:
Посмотреть вложение 200505

C-D непонятно..оба по 6мм?



[llight]

C-D непонятно..оба по 6мм?

Точно, в рисунке ашЫбся: узкая и широкая часть по 6мм, всего толщина 12мм
Исправил



[kiselev-foto]

Точно, в рисунке ашЫбся: узкая и широкая часть по 6мм, всего толщина 12мм
Исправил

Спасиб! Утащил токарю.



[Сергей СЕВСК]

надо проверить..так то на оборонке я могу хоть из титана сделать



[аликс]

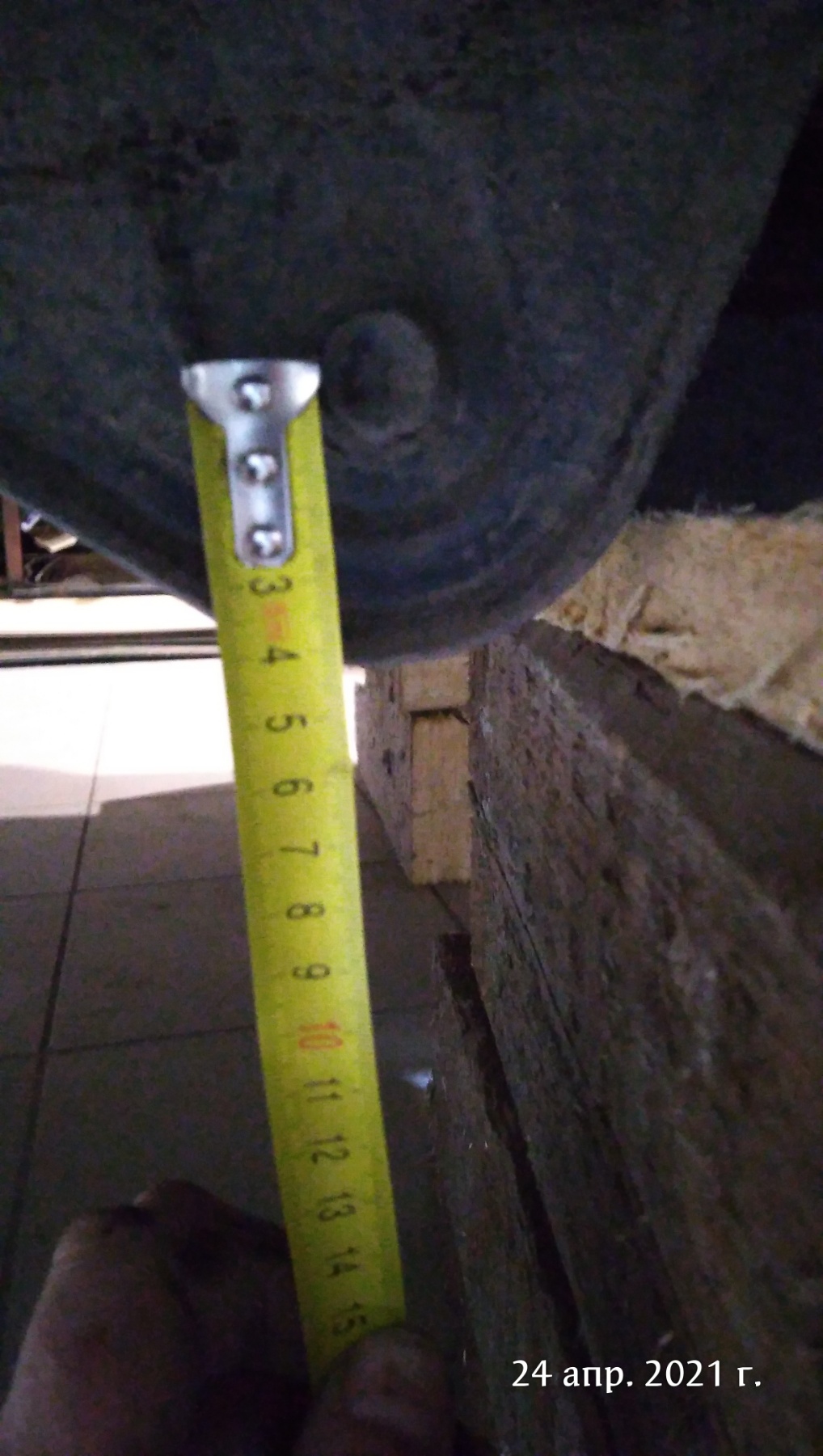

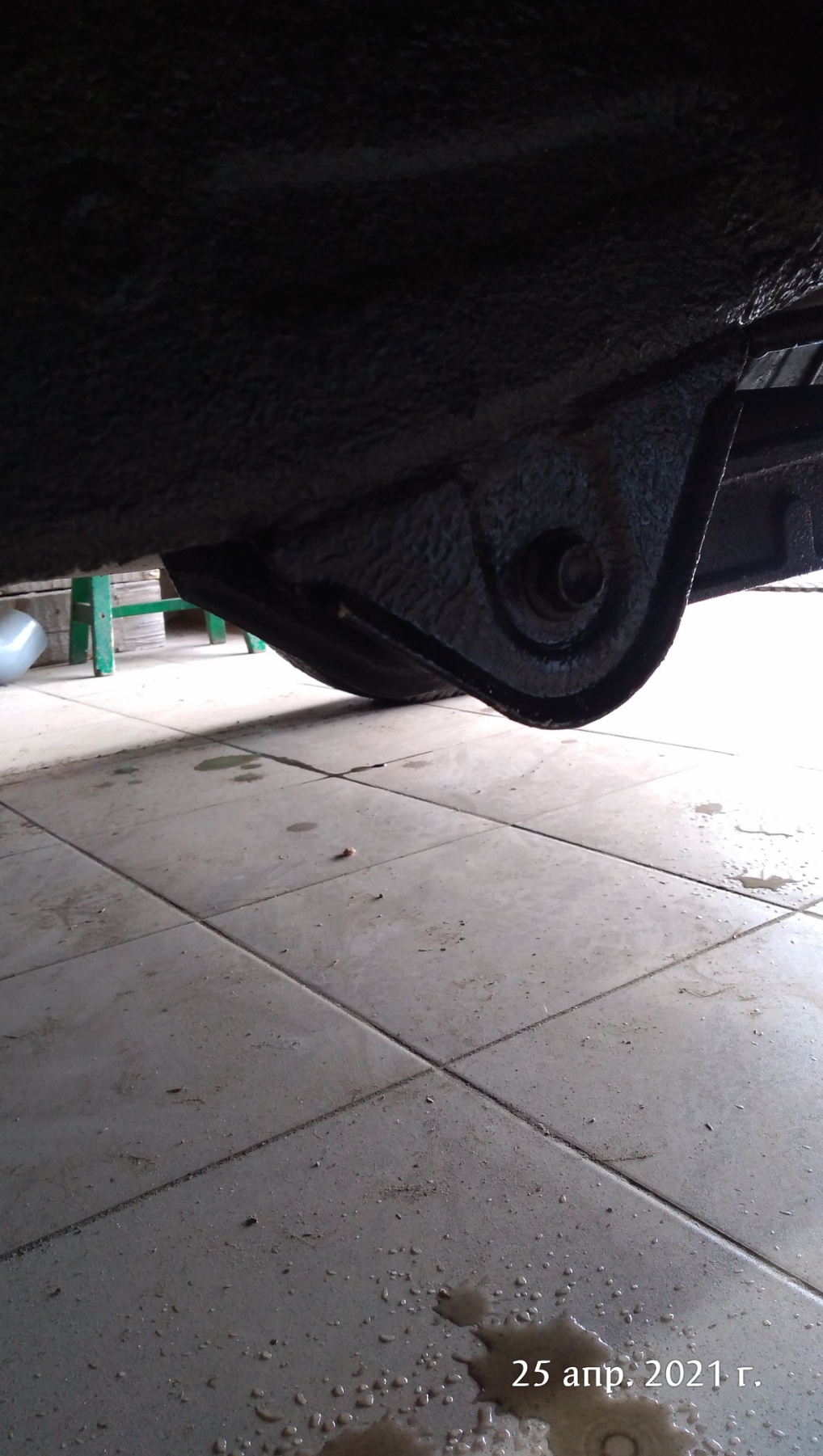

Замерил у себя перед А-80 , зад А-88 ,расстояние внешнее между шайбами 10.4 мм ,полная длина болта с головкой 12.4 мм,для остальных замеров надо раскручивать

A=77

Будет за подлицо с ухом,надо чтоб маленько выступало наверно



[llight]

Будет за подлицо с ухом,надо чтоб маленько выступало наверно

Мне дорожный просвет стало жалко... Поставил родную резину, не хватает "зимних" 16 мм ))

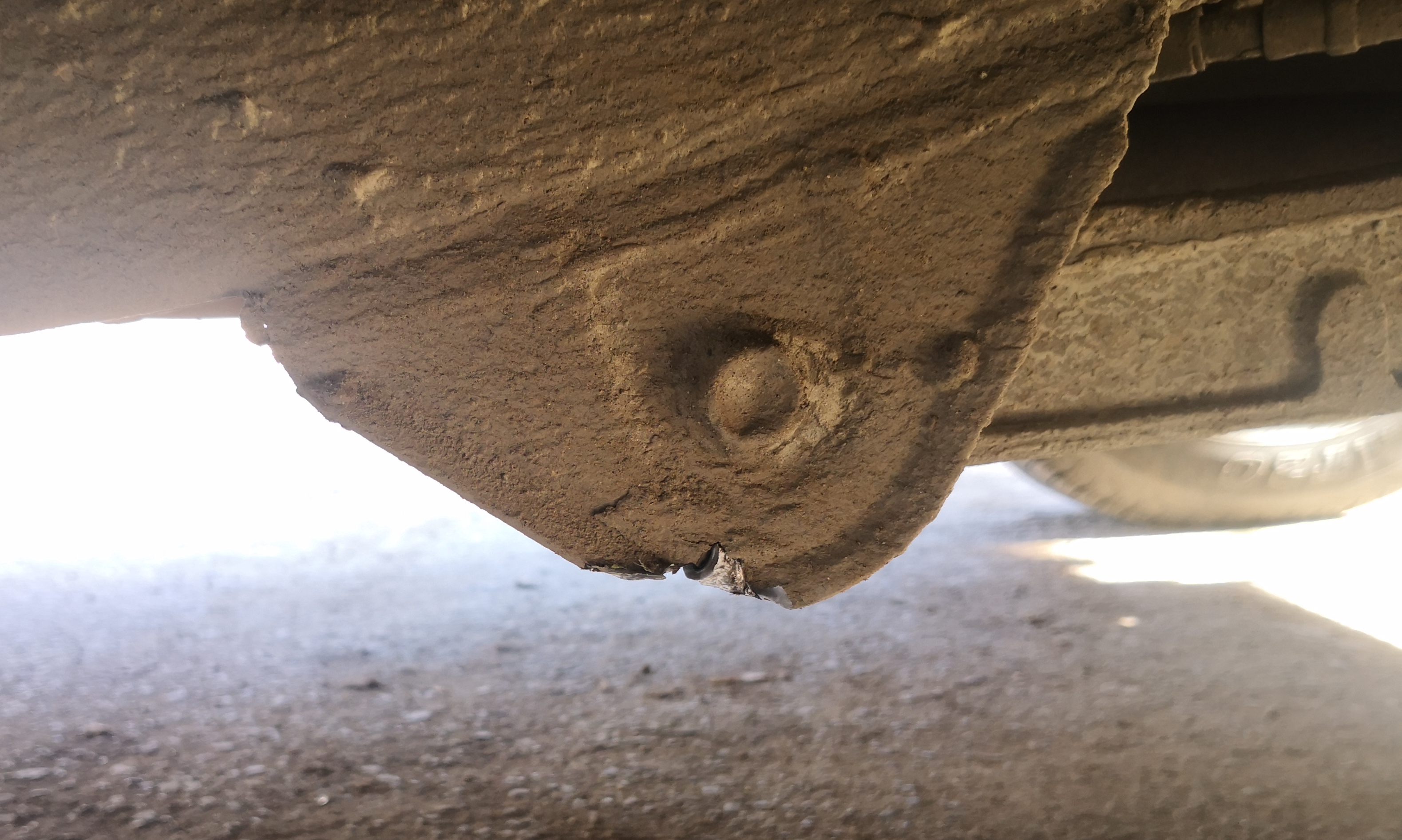

По большому счету, напрягает не столько замятие края уха от удара, сколько то, что оно надорвалось, сегодня глянул на яме - изнутри картина еще хуже, чем снаружи. возможно, придется все выправить и немного заварить.



[tacit]

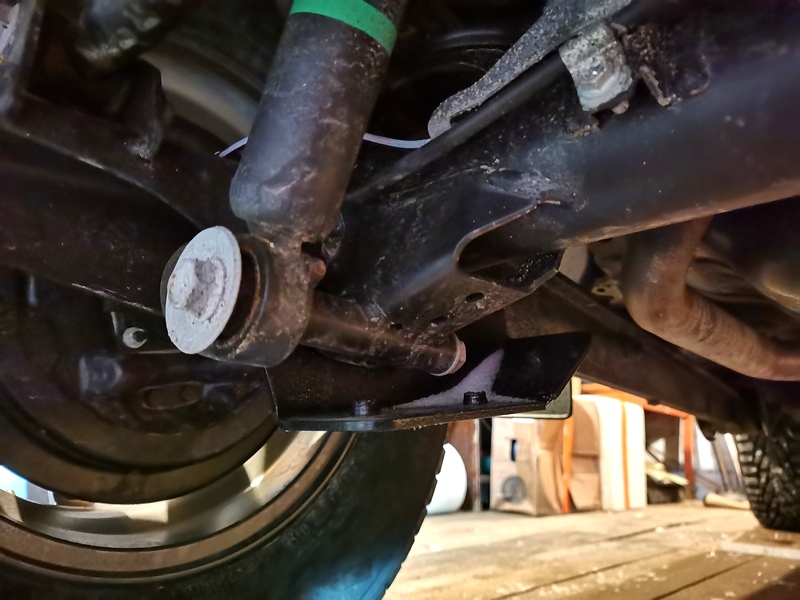

Может кто-нибудь ставил защиту задних аммортов от Sprinter-Lab.ru?



[mr.ZuZu]

Я снял дурацкую защиту заднего редуктора (точнее - всего моста), которую мне вкорячили официалы https://suzuki-club.ru/threads/89094/page-4#lg=post-1388186&slide=0 , а вот крепления ее - оставил. Именно в качестве защиты опор амортов. Они чуть впереди, но как раз в качестве своего рода отбойника должны работать)



[Сергей СЕВСК]

Категорически рекомендую перепроверить тех, кто будет делать)))
Передние (mm):
A=77
B=55
C=6
D=6
E=12
Задние (mm):
A=85
B=55
C=6
D=6
E=12
Посмотреть вложение 200514
Болты лучше подобрать по месту, выбор есть:
Посмотреть вложение 200505

фотограф из меня неважный.и штанген в другой машине забыл,но что то мне кажется размеры меньше



[Chesterello]

фотограф из меня неважный.и штанген в другой машине забыл,но что то мне кажется размеры меньше

Да вроде сходится всё визуально



[mr.ZuZu]

Может, неважный фотограф еще и с диаметром/радиусом не в ладах? )



[Сергей СЕВСК]

ок.я уже штанген положил в джимни завтра точно скажу..



[llight]

ок.я уже штанген положил в джимни завтра точно скажу..

Изнутри померить не забудь, есть отклонения от наружных.



[Сергей СЕВСК]

вот что у меня получилось.самый маленький диаметр кто хочет может заменить на шайбы..толщина самого большого диаметра на вкусотсюда и длинна болта



[mr.ZuZu]

. Посмотреть вложение 200489

Коллеги, мне кажется, что вы увлеклись размерами, упустив кое-что.
Такие шайбы, имея право быть, должны быть надежно приварены к "ушам".
Во-первых - это всё-ж сайлентблок. И для его правильной работы шайбы как бэ и ни к чему. Но это можно было бы решить и легкой прихваткой.
Второе важней и прихваткой не обойдешься.
На фото "ухо" приняло удар своей "мочкой". Что при желании исправимо той-же сваркой. Когда удар придет по торчащей шайбе, его через болт примет на себя отверстие в "ухе". А это уже будет занятно). Может знакомый якудза и раздобудет такую деталь на заводе и пришлет почтой). А много под рукой сервисов, где бы вам срезали/приварили его абсолютно точно, без нарушения геометрии?
Ась? )



[Сергей СЕВСК]

Вась. Мне лично под сомнением что мне они нужны.. Камней у нас мало.. Летом я больше на море ежели на авто.. Был у меня аутбек ни разу не шаркнул нигде.. Зимой по целине и переметам больше нужен..но при желании можно и к раме прикрепить. Чтоб болт не участвовал.. Хотя если боковой удар и рычаг это сомнет вместе с ушами вбок то тоже выставить обратно бабка надвое сказала



[llight]

Коллеги, мне кажется, что вы увлеклись размерами, упустив кое-что.
Такие шайбы, имея право быть, должны быть надежно приварены к "ушам".
Во-первых - это всё-ж сайлентблок. И для его правильной работы шайбы как бэ и ни к чему. Но это можно было бы решить и легкой прихваткой.
Второе важней и прихваткой не обойдешься.
На фото "ухо" приняло удар своей "мочкой". Что при желании исправимо той-же сваркой. Когда удар придет по торчащей шайбе, его через болт примет на себя отверстие в "ухе". А это уже будет занятно). Может знакомый якудза и раздобудет такую деталь на заводе и пришлет почтой). А много под рукой сервисов, где бы вам срезали/приварили его абсолютно точно, без нарушения геометрии?
Ась? )

Коллега, а в чем смысл торчащих "мочек" ушей четко посреди днища внедорожника? будь они короче, я бы просто стукнулся чашкой рычага, в тяжелом случае, поменял бы рычаг (вероятность чего стремится к нулю).
Нормально усилить эту срань от сузуки не поимев риск слёта с гарантии на раму проблематично.
Шайба 6+6мм должна погасить часть удара (рама у нас сколько, 3-4мм в разных местах?). Не идеал, но хоть что-то, мне бы помогло, если бы уже стояли. Сейчас приходится озадачиться более масштабным вмешательством.
Смысла прихватывать шайбы сваркой не вижу абсолютно.



[mr.ZuZu]

3-4мм в разных местах

Ну да. И толщина металла ушей тоже не больше.

Шайба 6+6мм должна погасить часть удара

А сопромат? Что значит "погасить"? Куда денется энергия? "Погасить" шайба может только в процессе деформации. Что быстрей деформируется - 12-тимиллиметровая шайба, или отверстия в 3-хмиллиметровом металле ушей?
Ну, да дело хозяйское..)



[llight]

А сопромат? Что значит "погасить"? Куда денется энергия? "Погасить" шайба может только в процессе деформации. Что быстрей деформируется - 12-тимиллиметровая шайба, или отверстия в 3-хмиллиметровом металле ушей?
Ну, да дело хозяйское..)

А физика с геометрией? Площадь шайбы больше, болт в ухе круглый.. ))
Решение не идеальное - факт, но решение от сузуки еще хуже.
С удовольствием учту твои конструктивные предложения, у меня забить болт уже не получится.
