Реализация дневных ходовых огней (ДХО) на НСГВ

[blond2002]

хочу подключить чтобы после заведения двигателя ДХО включилось, как это сделано при скандинавском свете.
где взять управляющий сигнал?



[калян42]

хочу подключить чтобы после заведения двигателя ДХО включилось, как это сделано при скандинавском свете.
где взять управляющий сигнал?

это почитать надо, я не помню чтобы простое решение было, одной релюшкой не обойтись.



[Shtirlic86]

хочу подключить чтобы после заведения двигателя ДХО включилось, как это сделано при скандинавском свете.
где взять управляющий сигнал?

Сигнал можно взять с датчика давления масла. Он снаружи находится и к нему удобный доступ. Как только двигатель завелся, пошло давление масла, срабатывает реле и вуаля - горит дхо



[Shtirlic86]

это почитать надо, я не помню чтобы простое решение было, одной релюшкой не обойтись.

Для нормального функционирования дхо нужно запитать через предохранитель от аккумулятора через два реле: одно нормально сомкнутое на ближний или габариты, а второе нормально разомкнутое на датчик масла или зажигание. Ну или просто два пяти контактных реле.



[blond2002]

Для нормального функционирования дхо нужно запитать через предохранитель от аккумулятора через два реле: одно нормально сомкнутое на ближний или габариты, а второе нормально разомкнутое на датчик масла или зажигание. Ну или просто два пяти контактных реле.

можно и так, а можно по другому - питание диодной ленты возьмем с прикуривателя (у него уже есть предохранитель).
контрольный сигнал с датчика масла, тут можно предохранитель, но зависит от того с какого места брать сигнал, возможно уже тоже есть предхранитель.
знать бы откуда конкретно на машине находятся эти точки.



[Shtirlic86]

можно и так, а можно по другому - питание диодной ленты возьмем с прикуривателя (у него уже есть предохранитель).
контрольный сигнал с датчика масла, тут можно предохранитель, но зависит от того с какого места брать сигнал, возможно уже тоже есть предхранитель.
знать бы откуда конкретно на машине находятся эти точки.

Это конечно мое личное мнение и каждый сам волен колхозить по своему усмотрению, но:
1. Подключать через прикуриватель считаю нецелесообразно, так как лично у меня оттуда запитан и видеорегистатор, и рация, и антирадар. Периодически оттуда питается навигатор и заряжается телефон. Поэтому у себя я запитал ДХО сразу после главного предохранителя от аккумулятора через реле. Управляющий сигнал взят с реле рядом (помоему стоп сигнал, но до конца не разобрался, проверял тестером). Можно управляющий сигнал брать с датчика давления масла, в этом случае ДХО будут включаться после запуска двигателя, а не от включения зажигания.
2. Для того чтобы все было согласно ГОСТ и не было докапывания доблестных стражей порядка нужно второе реле поставить на включение ближнего света или габаритов, для того чтобы при их включении ДХО тухли. На моем комплекте ДХО это было реализовано сразу и я просто подключил провод управления от них на габариты. Если такого нет то просто все запитывается через реле.

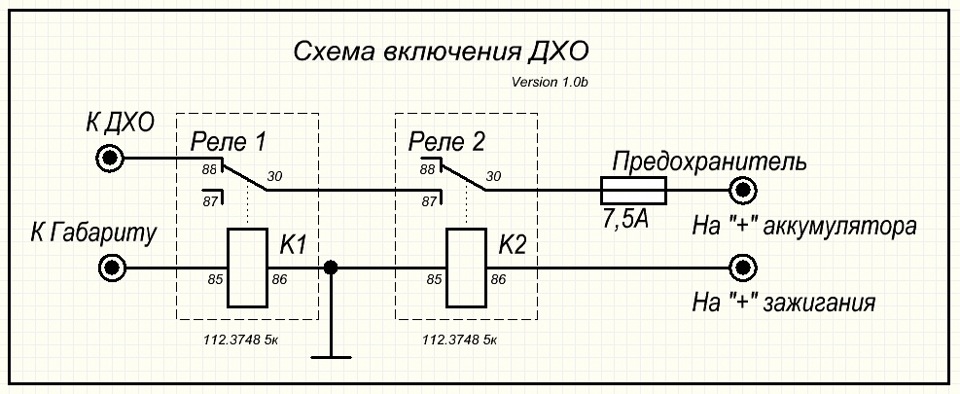

Вот схема подключения:



[blond2002]

меня не принципиальная схема интересует, с ней как раз все понятно.
было бы супер информативно - схема подключения на схеме авто, наименования узлов, клем в блоке предохранителей
ну и фото, если есть такое.

и кстати, на KIA и AUDI при включении габаритов и/или ближнего света ДХО не гаснут. не уверен что они ГОСТ не читали.



[Shtirlic86]

меня не принципиальная схема интересует, с ней как раз все понятно.
было бы супер информативно - схема подключения на схеме авто, наименования узлов, клем в блоке предохранителей
ну и фото, если есть такое.

ок на обеде попробую сфотографировать на примере своего авто и скинуть сюда



[D-r NO]

Подключать через прикуриватель считаю нецелесообразно, так как лично у меня оттуда запитан и видеорегистатор, и рация, и антирадар.

У розеток свой предохранитель - запитывайтесь от них.



[Shtirlic86]

У розеток свой предохранитель - запитывайтесь от них.

Все равно считаю не стоит нагружать и так нагруженные цепи Дабы не менять лишний раз сгоревший предохранитель при перегрузке. А поставить дополнительный предохранитель не составляет особого труда.



[D-r NO]

Ээ - чем эти цепи так нагружены-то? Когда туда насос втыкаешь или кофеварку - да. А в движении - чо там нагружено то?



[Shtirlic86]

Ээ - чем эти цепи так нагружены-то? Когда туда насос втыкаешь или кофеварку - да. А в движении - чо там нагружено то?

У меня при максимальной нагрузке там сиби рация, антирадар, видеорегистратор, телефон, планшет, навигатор. Ну не всегда все вместе конечно, но частенько бывает.



[калян42]

У меня при максимальной нагрузке там сиби рация, антирадар, видеорегистратор, телефон, планшет, навигатор. Ну не всегда все вместе конечно, но частенько бывает.

самый большой потребитель СВишка и то в режиме передачи, а так у тебя навсё около 1А. приходится отсилы



[Shtirlic86]

самый большой потребитель СВишка и то в режиме передачи, а так у тебя навсё около 1А. приходится отсилы

позволю не согласиться. Рация не знаю сколько потребляет. телефон 1А, планшет 2,1А, регистратор около 0,5А, антирадар около 0,5А, еще и навигатор около 0,8А итого без сиби примерно 5 А. плюс сиби итого нагрузка уже есть. поэтому подцепил ДХО к аккумулятору после главного предохранителя.



[калян42]

позволю не согласиться. Рация не знаю сколько потребляет. телефон 1А, планшет 2,1А, регистратор около 0,5А, антирадар около 0,5А, еще и навигатор около 0,8А итого без сиби примерно 5 А. плюс сиби итого нагрузка уже есть. поэтому подцепил ДХО к аккумулятору после главного предохранителя.

это что за тел. 1А.??



[Shtirlic86]

это что за тел. 1А.??

всеми любимый Apple iPhone а планшет iPad у н них зарядках написана потребляемая мощность



[калян42]

я вобщем то не против подключения к аккуму, я даже за это, мне непонятно зачем цеплять к прикурке, под капотом полно мест где можно подключится



[Shtirlic86]

я вобщем то не против подключения к аккуму, я даже за это, мне непонятно зачем цеплять к прикурке, под капотом полно мест где можно подключится

все салонное я целял к прикурке, ибо не курю и прикуриватель мне нужен только для питания сих девайсов, а все что снаружи и под капотом предпочитаю кидать на аккум ибо это более удобно чем тянуть провода в салон



[калян42]

всеми любимый Apple iPhone а планшет iPad у н них зарядках написана потребляемая мощность

я конечно не претендую ни на что, но на зарядниках пишут максимальный ток который он может обеспечить , а не потребляет.
по вашему телефон потребляет 1А * 12в.=12ват., значит если в теле батарея на 3,7в. то тел от батареи потребляет около 4х ампер, думаю это нереально



[Shtirlic86]

Выкладываю фото по реализации ДХО на моей машине как обещал:

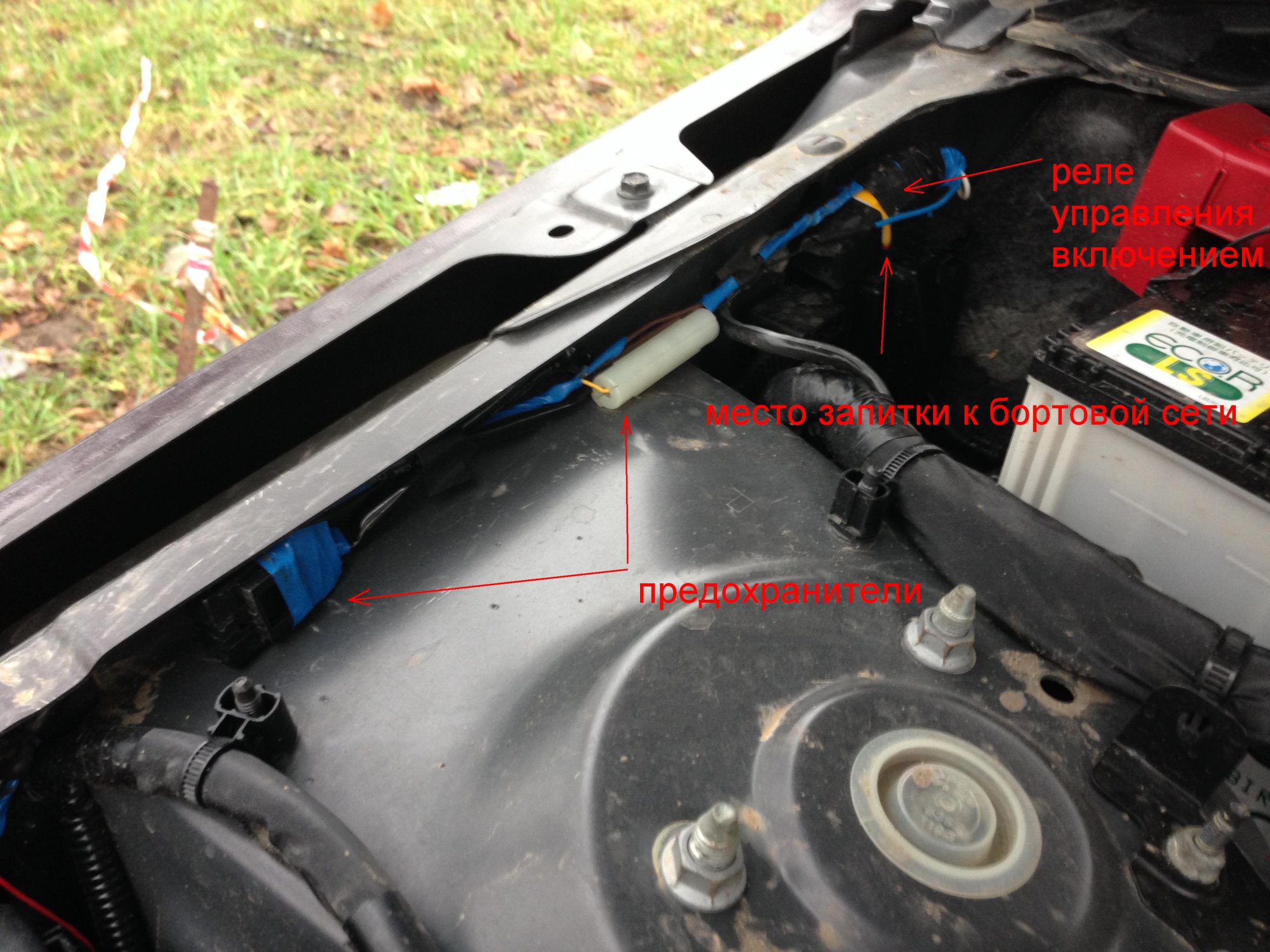

1. Общая картинка: тут предохранители реле и место расположения блока предохранителей откуда все это дело запитал.

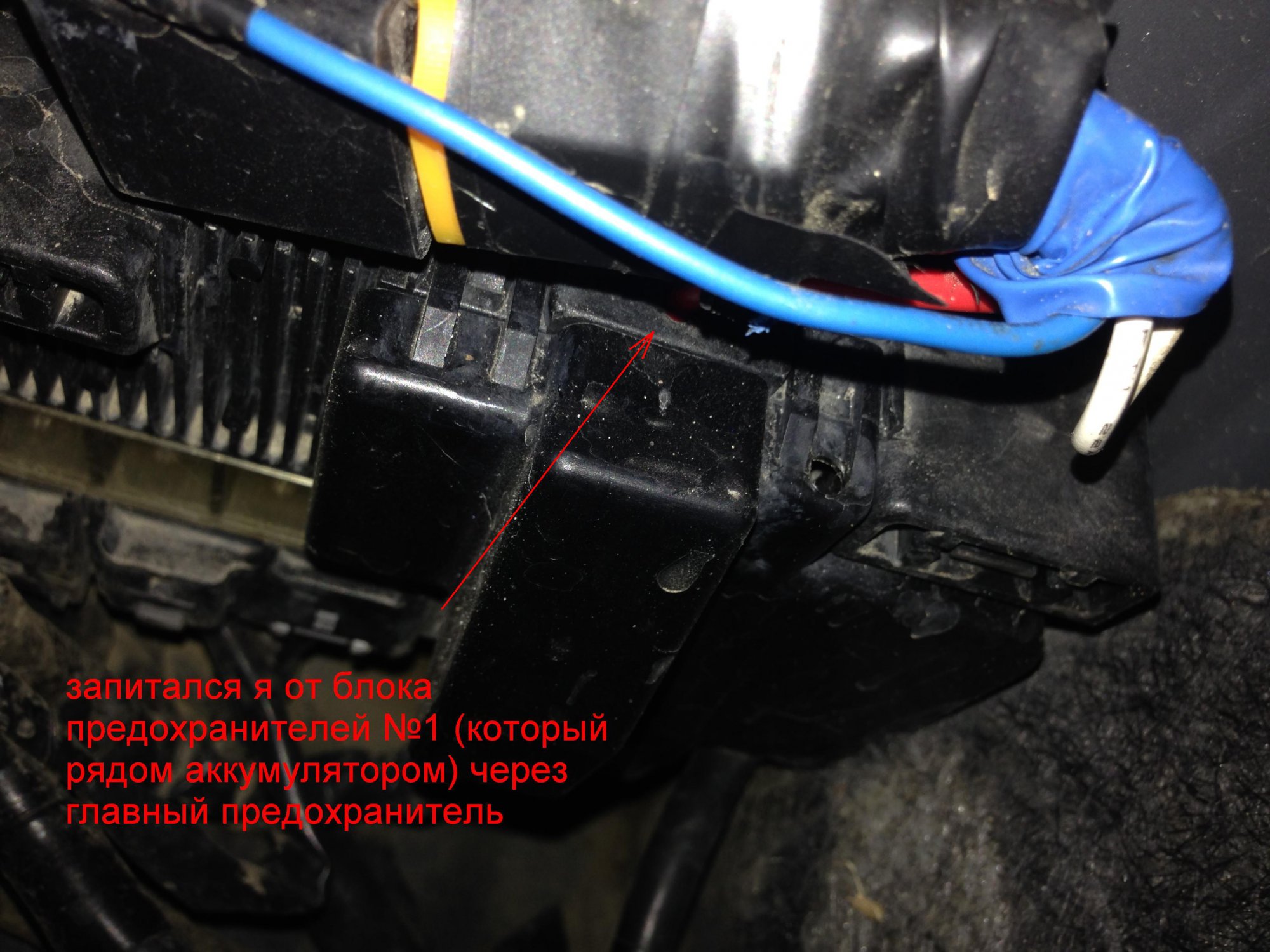

2. Крупный план блока предохранителей. Запитано от главного предохранителя.

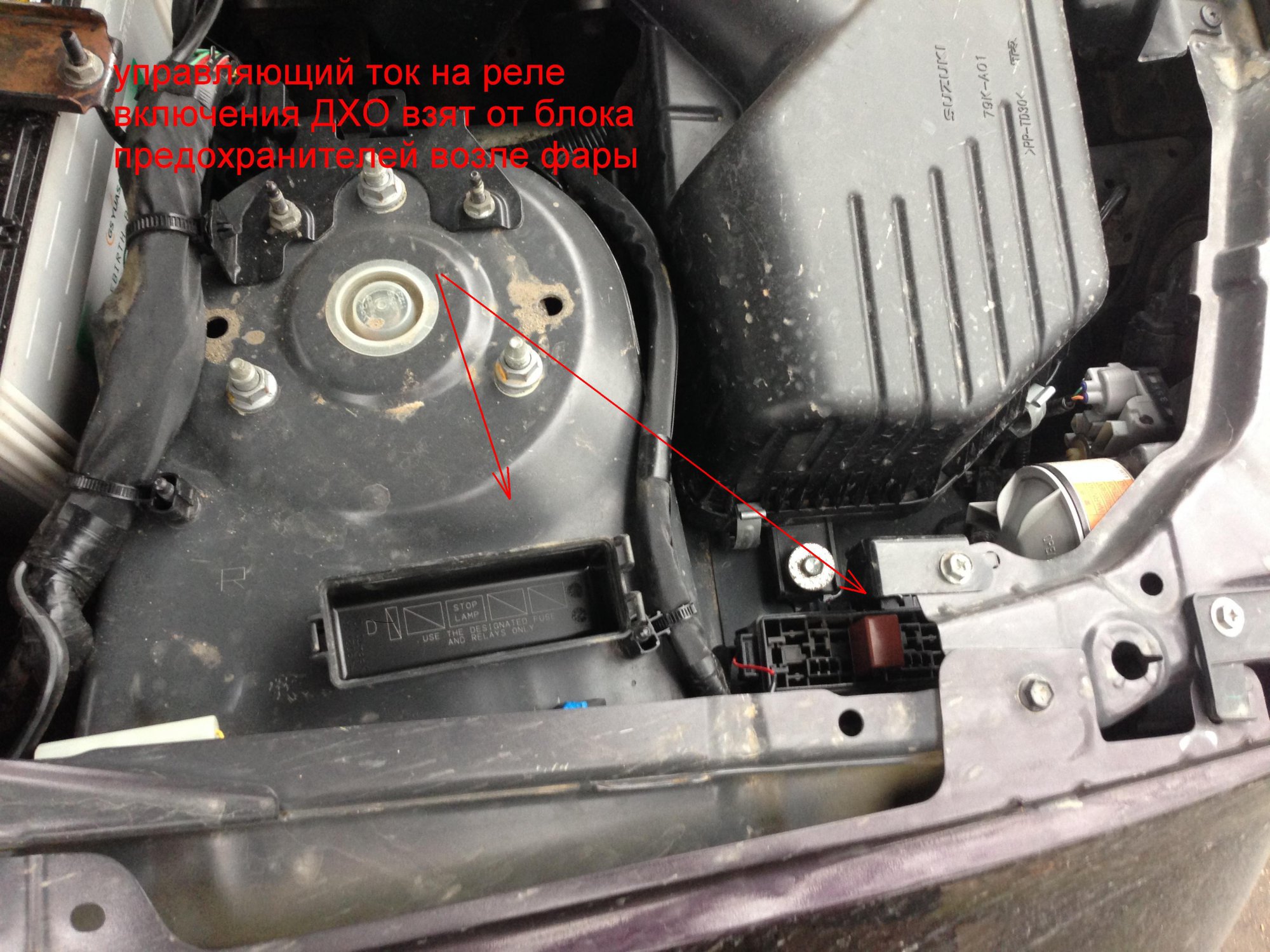

3. Отсюда взят управляющий ток на реле включения (найдено при помощи тестера)

4. Мои ДХО были сразу с встроенным реле выключения при включении ближнего света, поэтому дополнительного реле ставить не пришлось, там был специальный провод который просто кидался на плюс габаритов. Если такого нет, то нужно поставить еще одно реле на габариты или ближний.



[D-r NO]

Ну и колхоз.. чего в гофрах-то не протянули хотя бы??
синяя изолента... фу блин..



[Shtirlic86]

Ну и колхоз.. чего в гофрах-то не протянули хотя бы??
синяя изолента... фу блин..

Все очень просто. это все колхозилось в условиях бескрайней тайги космодрома "Восточный", именно поэтому использовались только то что было под рукой, а переделывать все никак руки не дойдут.



[D-r NO]

Принято и понято! Тогда посоветую получше герметизировать реле управлением включением - оно как раз напротив решетки в капоте сбоку. Мойщики туда воды наливают - попасть внутрь воде высок шанс.



[zau]

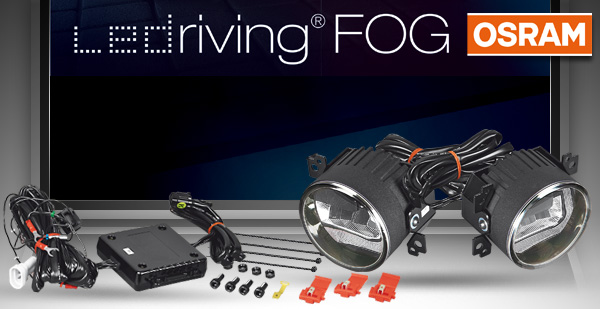

OSRAM выпустил светодтодные ПТФ с фукцией DLR. Приглядываюсь пока, штука интересная.

http://www.osram.com/osram_com/prod...ledriving-fog/index.jsp?productId=ZMP_1072187



[~mariner~]

Подозреваю, что ещё дорого...



[Shtirlic86]

Подозреваю, что ещё дорого...

Пока дружественный Китай аналог не начнет выпускать конечно будет дорого



[V for Vendetta]

Интересно, какова цена вопроса, и как выглядят в действии. Может и купил бы.

Партнамбер, конечно, никто не знает.



[faust]

Интересно, какова цена вопроса, и как выглядят в действии. Может и купил бы.

Партнамбер, конечно, никто не знает.

Ledfog101



[D-r NO]

Они и адаптивные еще вдобавок. При повороте вбок светят.



[V for Vendetta]

Всё равно цена - космос. Платить 12 с чем-то тыр, и это без стоимости установки, навряд ли позволят жаба и здравый смысл.

За 10 тыр, вместе с работой - подумал бы. :thumbsdown:
