Резка арок!

Old Blind Dog

Человек с пёсьей головой.
16 Май 2008
2,840
1,000
113
41
Москва, Беляево
Езжу на ...
Nissan Patrol Y260 hardtop RD28T, 92-й год, циллиндров шесть в ряд, клапанов в два раза больше, руль круглый и пиздатый.


Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Резка арок!

Какой смысл вы вкладываете в это выражение?

Задумал следующее. Есть машина 98-го года AT с лифтом 2 дюйма от Спринтера и 28-ми колёсами. В связи с глобальным кузовным ремонтом попросил порезать арки (говорят, уже сделано, жду фотографий работы). К зиме планирую поставить редуктора от 660-кубового и колёса 31\10,5\15, а к следующей весне - какие-нибудь 32-е МТ. Пока без кита в раздатку. Надо понять, какие минусы я получу при гражданской эксплуатации, в частности, на трассе. Сейчас 3200 оборотов на скорости 100 км\ч. Расход трасса 10, город 12-15 (лето-зима), бездорожье 20.
Лучше к лету измени ПЧ в раздатке. 30% на верхнем ряду после ПЧ от 660 кубиков - это много. Можно купить кит 24% у итальянцев или поставить раздатку от Самурая с китом.

50 мм для 31 колес при резке арок достаточно. Тебе понадобятся 24 фута расширителей при резке и монтаже расширителей сплошняком через пороги или метров 6 в 4 кусках, если закрывать каждую арку в отдельности.

В ветке про отбойники есть информация про номер тоетовских отбойников. Поставь их.


Kipish

Осваивающийся
25 Май 2011
20
2
0
Москва
Езжу на ...
Возят
Ответ: Резка арок!

Всем здрасте.
Плазмотроном не пользуется никто? Им хоть рисуй, и скорость реза 3 метра в минуту, под шаблон можно любую дугу вырезать, при этом металл не ведёт, не греет...
По поводу корродирования- полиуретаном тряпку пропитываешь, лепишь- и нет больше проблем, ни камни, ни грязь не страшны.
По поводу боковой защиты- Варить каркас безопастности прямо в арку с вылетом, и крепить к раме наглухо, с зазорами под болтающийся на подушках бодик, и хоть в роккраулинге выступай. Словой бампер то не к бодику лепится, а к раме.


Old Blind Dog

Человек с пёсьей головой.
16 Май 2008
2,840
1,000
113
41
Москва, Беляево
Езжу на ...
Nissan Patrol Y260 hardtop RD28T, 92-й год, циллиндров шесть в ряд, клапанов в два раза больше, руль круглый и пиздатый.
Ответ: Резка арок!

Если делать круто - то не в форме реза дело. Там выстукивать надо. Ну а чо. У тебя чо, нет крафтформера? Или английского колеса, на худой конец?
Раз плазмотроном-то понтуешься. 8)



Kipish

Осваивающийся
25 Май 2011
20
2
0
Москва
Езжу на ...
Возят
Ответ: Резка арок!

Вот это всё ты к чему сейчас тут настрочил?
Если делать круто - то не в форме реза дело. Там выстукивать надо. Ну а чо. У тебя чо, нет крафтформера? Или английского колеса, на худой конец?
Раз плазмотроном-то понтуешься. 8)
Плазмотрон для такой бумажной толщины в любом нормальном магазине сварочного оборудования можно на сдачу купить.
А выстукивать- набор вольфрамовых ручных наковален различного профиля, и молотки путёвые, ну ещё руки из правильного места.
А по нормальному это делается пневмозубилом с вальцующими насадками.
Про английское колесо-чушь, задние арки на нём не раскатаешь, или я плохо себе представляю процесс без снятия крыльев, верней хорошо представляю и это ржачно.


Old Blind Dog

Человек с пёсьей головой.
16 Май 2008
2,840
1,000
113
41
Москва, Беляево
Езжу на ...
Nissan Patrol Y260 hardtop RD28T, 92-й год, циллиндров шесть в ряд, клапанов в два раза больше, руль круглый и пиздатый.
Ответ: Резка арок!

Ты либо миллиардер, либо я не в теме. Если не сложно - запали ссылку на какой-нибудь плазматрон недорогой для тонкого металла?
Насчёт арок - было бы неплохо поглядеть твою работу. Или ты обычный интернет-воен?


Kipish

Осваивающийся
25 Май 2011
20
2
0
Москва
Езжу на ...
Возят
Ответ: Резка арок!

http://www.tiberis.ru/collections/invertornye-apparaty-plazmennoi-rezki/products/brima-cut-40 вот например... Но этот и то на 12мм расчитан, я на днях был в магазине- сварочный рукав покупал, так там более бюджетные были от БлюВелд, едва ли не карманные.

По поводу арок- я не говорил что ими занимаюсь, тупо места не хватает, а то бы любую раскатку в бетон бы заанкерил давно.

По поводу миллионера- тоже мимо, ибо никто для пришивания ряда пуговиц, пром машинку не покупает на эту операцию. Для профи это копейки, ибо отбивается за минут 20.


Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Резка арок!

Ты либо миллиардер, либо я не в теме. Если не сложно - запали ссылку на какой-нибудь плазматрон недорогой для тонкого металла?
Насчёт арок - было бы неплохо поглядеть твою работу. Или ты обычный интернет-воен?
Женя, мы пробовали работать с аппаратом плазменной резки. Он так же отжигает металл, так же нужна обработка поверхности, коррозия от него еще хуже. Болгарка рулит.

Аппарат был профессиональный, временно позаимствованный с завода. Им удобно быстро отрезать пластину 10 мм толщиной, на которую уходит полтора диска.


Kipish

Осваивающийся
25 Май 2011
20
2
0
Москва
Езжу на ...
Возят
Ответ: Резка арок!

Забавно. Ибо в месте реза, присутствует элемент азотирования стали, который напротив препятствует коррозии, даже варить это место проблематично, кроме всего прочего поверхность можно тут же гладить рукой, ибо температура в 25тыс градусов, просто испаряет металл, примером того что она его не разогревает- резали 30мм АМц, так блин и то рука свободно рядом лежала.





Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Резка арок!

Забавно. Ибо в месте реза, присутствует элемент азотирования стали, который напротив препятствует коррозии, даже варить это место проблематично, кроме всего прочего поверхность можно тут же гладить рукой, ибо температура в 25тыс градусов, просто испаряет металл, примером того что она его не разогревает- резали 30мм АМц, так блин и то рука свободно рядом лежала.
Ты сам резал? Думаешь, у меня нет 20000 на "любительскую панацею от всех бед"? Если бы это было так просто, все давно бы так и делали. Это обыкновенная газорезка, где расплавленный металл выдувается струей воздуха. Идеальный некорродирующий шов я видел только на лазерной резке моих защит на заводе.


Kipish

Осваивающийся
25 Май 2011
20
2
0
Москва
Езжу на ...
Возят
Ответ: Резка арок!

Это обыкновенная газорезка, где расплавленный металл выдувается струей воздуха. .
Вообще то принцип совершенно другой, внутри сопла формируется дуга, которая под давлением либо воздуха от компрессора, либо защитного газа, как бы рассекает поверхность, а выброс расплава газом есть что на лазере, что на плазме.


Sprinter

Старожил
24 Апрель 2006
5,274
1,193
113
48
Москва
Езжу на ...
Jimny 2005, АКПП
Ответ: Резка арок!

Вообще то принцип совершенно другой, внутри сопла формируется дуга, которая под давлением либо воздуха от компрессора, либо защитного газа, как бы рассекает поверхность, а выброс расплава газом есть что на лазере, что на плазме.
Смысла это не меняет. Болгарка рулит.


Artrom

Старожил
Премиум-аккаунт
9 Декабрь 2007
5,426
1,266
113
45
Старая Русса
Езжу на ...
Suzuki Jimny JB43W 06 г.в. хобот, лифт фиг знает сколько, 32-е, лок, разгруженый задний мост, РК Самик, кит 5.14, лебедь 9500, ништячок :)
Ответ: Резка арок!

Давайте только без кипиша.
Ну очень неадекватный товарищ. Дадим время подрасти...:D


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Резка арок!

А есть у кого-нибудь (поделитесь пожалуйста) фотографии забитых/отрезанных углов до того как их закрыли пластиком? Что бы было видно, сколько там отрезано/забито?




vasil_kov

Наш человек
25 Август 2008
118
49
28
Украина, Сумы
Езжу на ...
Suzuki Jimny 2007 1.3 MT
Ответ: Резка арок!

А есть у кого-нибудь (поделитесь пожалуйста) фотографии забитых/отрезанных углов до того как их закрыли пластиком? Что бы было видно, сколько там отрезано/забито?








другие фотки можно глянуть тут : фотоальбом на яндексе - тыць

если шо, могу завтра пофоткать пока всё разобрано

маркером разлинеено в первом приближении, потом дорезалось по месту после того как крылья были готовы

  • Нравится
Реакции: 4 человек

LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Резка арок!

А можно покрупнее задний угол передней арки и передней угол задней? В этих углах варить пришлось, или кувалдометром забили? И под какие это колеса и лифт?


vasil_kov

Наш человек
25 Август 2008
118
49
28
Украина, Сумы
Езжу на ...
Suzuki Jimny 2007 1.3 MT
Ответ: Резка арок!

А можно покрупнее задний угол передней арки и передней угол задней? В этих углах варить пришлось, или кувалдометром забили? И под какие это колеса и лифт?
можно покрупнее - вечером, щас иду доделывать.

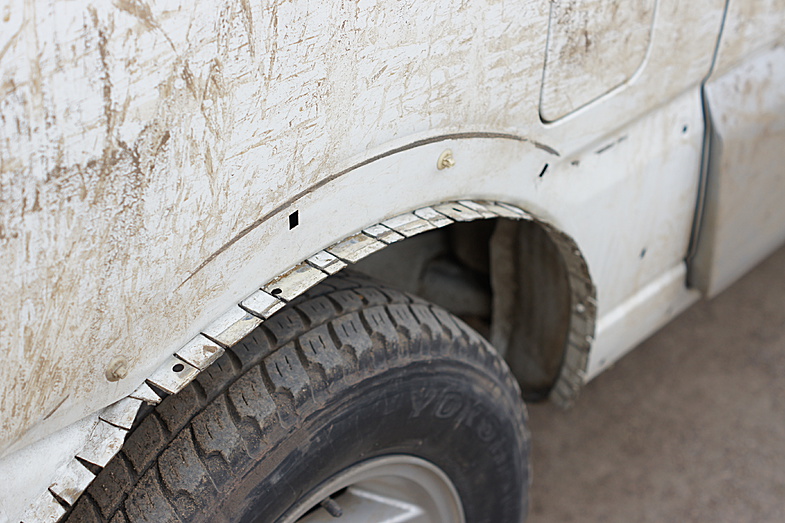

в вышеупомянутых углах делал поперечный надрез болгаркой и подгибал молотком.
На передний угол задней арки сверху приваривалась металлическая полоска-расширитель, а задний угол передней арки просто подогнут .
колёса на фото 30" + боди-лифт 1", до этого установленные удлинённые задние отбойники теперь не нужны - вернулись родные.
по финалу повывешиваю мосты - фотки выложу :)

  • Нравится
Реакции: 1 человек

vasil_kov

Наш человек
25 Август 2008
118
49
28
Украина, Сумы
Езжу на ...
Suzuki Jimny 2007 1.3 MT
Ответ: Резка арок!

колёса 30"/9,5", в колесах 0,5атм, износ 20 тыс.км, лифт подвески ок.7см, боди-лифт 1",

передняя арка, угол к кузову.

вид в профиль задней арки:


задння арка, уголок к кузову - надо вварить треугольник!!!:


до задней арки 7см:


переднее крыло в профиль. крепится болтами на гайки, приваренные к нему (на фотке по правому краю видно)

переднее крыло еще без резинового расширителя:


вывешивание передним колесом вверх:

вывешивание задним колесом вверх


вид сзади при вывешивании (справа расширитель не прикручен):


общий вид в профиль:


больше фоток тут фотоальбом на яндексе

  • Нравится
Реакции: 8 человек

LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Резка арок!

Красиво :thumbsup: Буду стремиться к такому ).






Victor_S

Эксперт
3 Июль 2006
3,462
1,213
0
Луга
Езжу на ...
Jimny 2006МКПП
Ответ: Резка арок!

Помню было на форуме пара тем как люди просто пластик штатных расширителей себе подгибали гламурно, но что-то никак не найти...:) Никто не подскажет? ;)


Morskoy

Продвинутый новичок
25 Март 2010
39
8
0
Владивосток
Езжу на ...
SUZUKI JIMNY SIERRA. 2004г. M13A. JB43W. АКПП. Пока в стоке.
Ответ: Резка арок!

Актуальная тема в последнее время в связи с диагнозом колесного гигантизма... :D

Т.к. в последнее время занимаюсь всякой разной подготовкой внедорожников, порезал арки на двух Джимниках :)

Всю процедуру описывать долго, поэтому все на фотографиях -- http://fota.mota.ru/users/Exelero/.

Джимник зеленого цвета моего дядьки. Арки резал под 33-ю резину с небольшим запасом, брызговики по опыту сделал специально маленькие, т.к. большие часто теряются :)

Джимник кофейного цвета был вторым на очереди. В альбоме первые две фотографии, как выглядела резка арок ДО того, как машина заехала ко мне, остальное ПОСЛЕ. Арки резал под 33-е колеса, остальные мелочи по желанию клиента.

Ну и немножко рекламы -- кому надо подготовить Джимник во Владивостоке -- велкам! ;) Подъем, ремонт, резка арок и прочее...
Роман, ;) ты еще арками и лифтом занимаешься?


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Резка арок!

А знает ли кто-нибудь какие-нибудь дешевые, простые, и красивые решения относительно железок для крепления панинского расширителя (которые обычные, плоские)?


Potapoff

Осваивающийся
4 Август 2011
15
1
0
Воронеж
Езжу на ...
Уаз469б
Ответ: Резка арок!

LaCrema, Мы брали в Леруа Мерлен алюминевую полосу необходимой ширины.

vasil_kov, Очень понравились диски на вашем джиме, модель не подскажите?

  • Нравится
Реакции: 1 человек

Mobyelfimov

Наш человек
21 Июнь 2009
158
23
0
40
Каменск-Уральский
Езжу на ...
Suzuki Jimny Wide, праворук, G13В.
Ответ: Резка арок!

А знает ли кто-нибудь какие-нибудь дешевые, простые, и красивые решения относительно железок для крепления панинского расширителя (которые обычные, плоские)?
На нашем местном форуме их крепили с помощью полосок для монтажа конструкций под гипсокартон. Енту полосу нарезали поперёк-на отдельные полоски и ими крепили.Как то так

  • Нравится
Реакции: 1 человек


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Резка арок!

Седня поставил колеса и поездил - вполне нормально, вроде не задевают.
30х9.5 BFG MT на родном литье, без какого либо лифта, только родная 11ти летняя слегка просевшая подвеска ). Арки отрезал и обварил профилем 20*20, потом к этому профилю будет приделан 2" расширитель, от пластика решил отказаться полностью. Так же пришлось срезать и переварить угол передней опоры кузова, которые под фарами.


LaCrema

Мудрец
15 Март 2007
7,747
2,063
0
Санкт-Петербург
Езжу на ...
Jimny 2000 года, праворукий, механика, 30*9.5, лебедка, блокировка.
Ответ: Резка арок!

Фоток совсем немного.

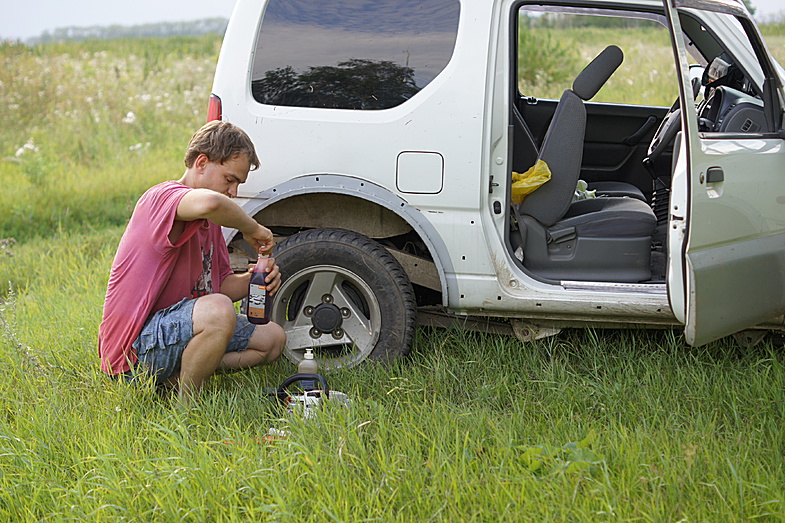

Сначала задние арки - там все просто, снял пластик, отрезал торчащий в сторону расширитель, оставшуюся часть, где находятся точки сварки, нарезал лепестками и загнул в бок. В заднем углу арки вертикальный металл отрезал в продолжении новой линии арки, горизонтальный шов застучал молотком наверх. В переднем углу задней арки отрезал сантиметра 2-3, до того места, где верхний и нижний листы металла еще вплотную друг к другу, что бы можно было заварить этот срез.



В передних арках вообще просто металл крыла. Ориентируясь по следу от пластикового расширителя, наметил новую линию арки того-же размера, что и сзади. Так же нарезал лепестками и отогнул в сторону. В задней части арки торчащий вертикальный шов тоже надрезал и молотком забил в сторону.

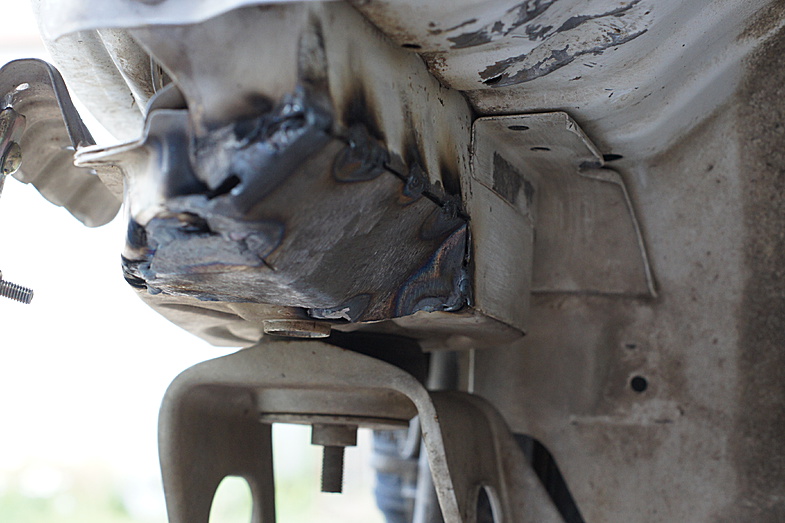

Примерив колеса (с отцепленным стабом и снятыми пружинами домкратом делал диагональное вывешивание), выяснилось, что мешается угол короба под фарами. Соответственно этот угол тоже отрезал болгаркой и приварил на его место согнутый из 2х миллиметровой пластины уголок. Еще чуть-чуть постучал молотком по ребрам внутренней поверхности арки, они чуть чуть задевали колесо при проверке.

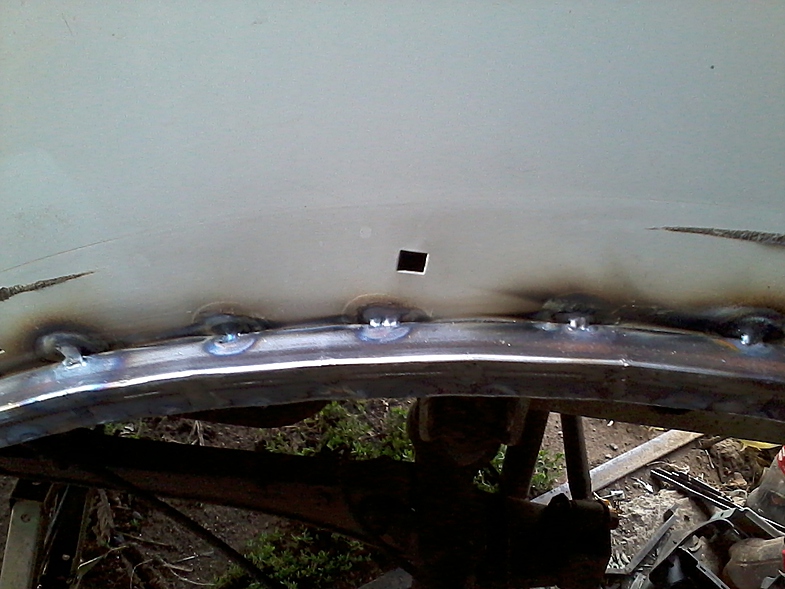

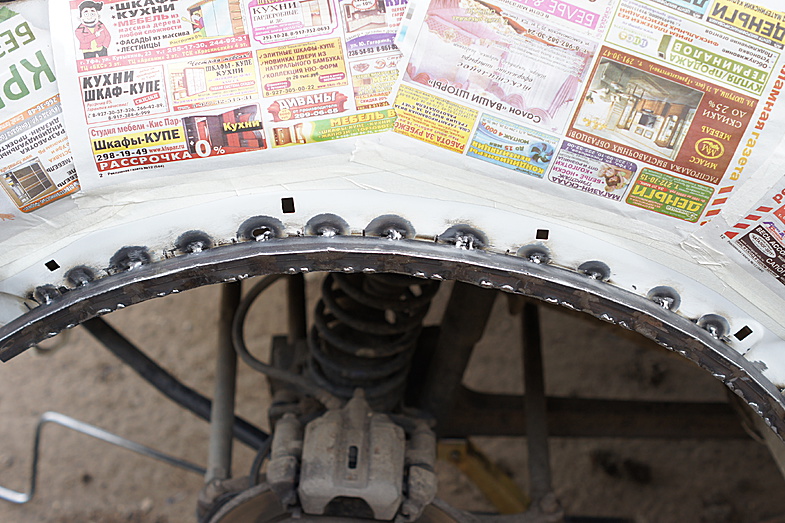

Дальше самое трудоемкое - обварка профилем 20*20*1.5. 4 куска по полтора метра. Пытался найти трубогиб для профильной трубы - не получилось., поэтому пришлось действовать жестким методом - разрез 2.5 мм. диском через каждые 5 см, потом согнуть в нужную дугу, потом заварить обратно (разрезаются 3 из четырех сторон трубы, потом все 3 стороны завариваются обратно). Сначала таки образом подпилами с внутренней стороны и множественными примерками сделал дугу арки, потом еще несколько подпилов с внутренней стороны, что бы сделать арку не плоской, а изогнутой по изгибам кузова. Процесс для меня оказался очень долгий - на каждой трубе около 40 разрезов и соответственно 120 2х сантиметровых швов. Варил электродом, варить не умею, поэтому уходило часов 6, если не больше, на каждую дугу.

Ну а потом готовую, идеально прилегающую дугу к кузову приваривал уже аргоном (Полуавтомата у меня нет, но есть mma/mig инвертер и маленький аргоновый баллон), точками к вертикальному листу кузова и снизу к отогнутым ранее лепесткам. По углам в сторону порога сделал плавное закругление и схождение к металлу порога.





В конце зачистил металлической щеткой обгоревшую краску, снаружи закрасил грунтом, внутри мовилем через трубочку. (на этой фотке видно промежуточный результат ). На заднем крыле можно стоять (но зачем там стоять - предположить не могу), на переднем стоять не пробовал, но крыло стало гораздо жестче - внутрь от любого касания уже не прогибается.




Теперь осталось придумать, чем закрыть дырки от пистонов пластика, замазать точечную сварку сплошным швом герметика (для красоты), поверх покрыть черным антигравием и приделать 2" расширитель от Панина.

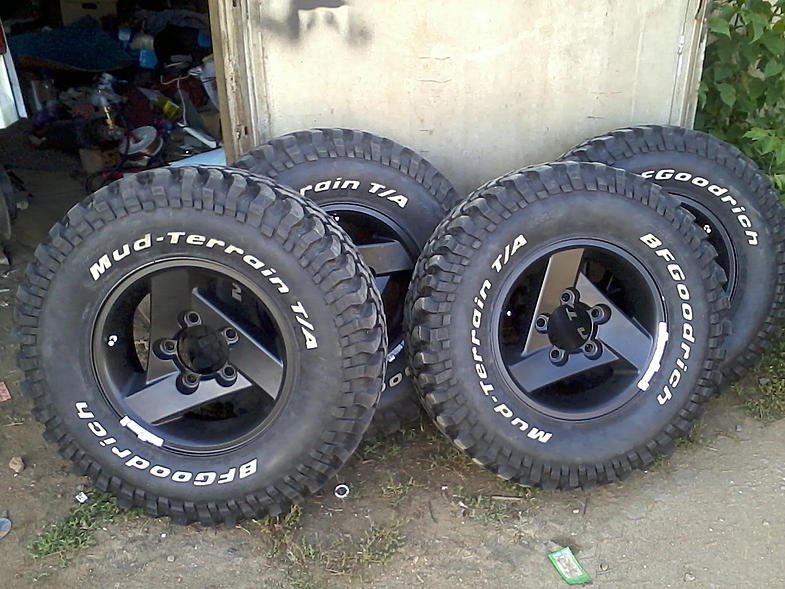

Родные диски отпескоструил и покрасил в черный мат 8)


  • Нравится
Реакции: 6 человек

havok01

Опытный сузуковод
25 Декабрь 2010
814
213
43
39
Якутск
Езжу на ...
jimny wide 2001г.в. МКПП
УАЗ 3303
Ответ: Резка арок!

Товарищи, кто резался, нужен совет! Сегодня еще подрезался и получилось так, что в заднем углу передней арки, выпирает см 2 вот в этом месте:
как с ним лучше поступить? Можно просто забить или надо резать и варить?
