Ребяяят, подскажите что с моей акпп????
Что самодиагностика показывает?
Я конечно могу и 100500 раз попросить поглядеть самодиагностику ТВОЕЙ АКПП. И другие люди с этого форума тоже могут попросить. Но делать это придётся тебе самому, пихнуть канцелярскую скрепку в разъём диагностики и посчитать мигания лампочки - это не очень сложная операция.


3-4 секунды завывания двигателя вхолостую, словно буксует сцепление, получаем Сильнейший пинок под зад... Давление в магистрали ещё не мерил - точу переходник.
При такой серьёзности подхода предлагаю для начала померять сопротивление датчика положения дроссельной заслонки (TP sensor).
На нём три контакта, верхний, в серёдке и нижний, их обзывают А, В и С соответственно.

Между А и В должно быть от 2.5 кОм до 6.0 кОм.

Между А и С:
- при отпущеной педали газа - 0.17-11.4 кОм
- при полностью нажатой педали газа - 1.72-15.50 кОм
- в целом разница между полностью отпущеной и полностью нажатой должна быть больше 1.5 кОм.

Если есть асситент и стрелочный мультиметр, тогда неплохо бы поглядеть плавность изменения сопротивления между А и С при постепенном нажатии педали газа.


MotoRR

Осваивающийся
9 Декабрь 2007
23
6
3
49
г. Владимир
Езжу на ...
Escudo'1989 G16A АКПП, SGV'2001 H25 МКПП, Jimny'98 G13B АКПП
померять сопротивление датчика положения дроссельной заслонки (TP sensor)
Замеры показали
Между А и В 3,5 кОм
Между А и С плавно меняется от 0,4 до 2,2 кОм, провалы отсутствуют.
На всякий: уровень рабочей жижи на прогретой АКПП (пробег 30км) при работающем двигателе ровно между метками на щупе. Перед проверкой все положения рычага селектора передач подержал секунд по 5.
Пробовал замерить время включения D и R, соответствует или очень близко к нормальному: N-D 1,5 сек N-R 1 сек. (мои внутренние часы не в состоянии определить разницу между 1,4 и 1,5 секунд, поэтому измерения субъективны), следовательно, износ муфт переднего и заднего хода исключаем (временно), так же как и неисправность ЭБУ АКПП двумя постами выше.
Если пренебречь таким важным параметром, как давление в магистрали (всё ещё не замерил), то

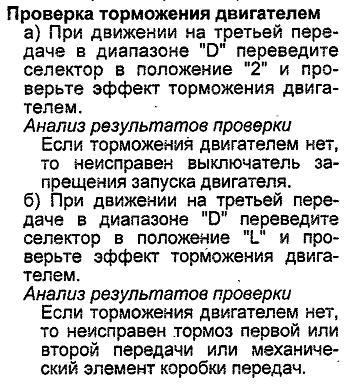

Исходя из мануала им.св.Легиона:

могу предположить что причина недуга не электрического характера - износ тормоза либо некоего мистического Механического Элемента. Всё идёт к разложению АКПП на винтики. А что на эту тему говорит иноземный мануал? Особенно про Механический Элемент? Если не влом..., глянь пожалуйста, я нихт ферштейн.


MotoRR

Осваивающийся
9 Декабрь 2007
23
6
3
49
г. Владимир
Езжу на ...
Escudo'1989 G16A АКПП, SGV'2001 H25 МКПП, Jimny'98 G13B АКПП
Скачал англоязычный мануал, сунулся таки сам... Defective A/T переводится как Дефект АКПП, я правильно мыслю? )
Кстати, у Легиона ошибка - в анализе пункта б) вместо ИЛИ должно быть "первой И второй" т.к. это один и тот же элемент.
Жду от токаря переходник, что покажет давление.

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Nansen

Профи
26 Июнь 2007
2,421
694
0
58
полярник
Кстати, у Легиона ошибка - в анализе пункта б) вместо ИЛИ должно быть "первой И второй" т.к. это один и тот же элемент.
И не надо читать легионовский мануал, там дюже много ошибок и пропущеных мест.
Да, он один, тормоз первой/второй передачи.

1-2, (достаточно, чтобы включилась 2-я передача или выше), затем притормаживаем, сбрасывая скорость до 1-10 км/ч (как часто бывает на светофорах) и снова жмём педаль газа. Через 3-4 секунды завывания двигателя вхолостую, словно буксует сцепление, получаем Сильнейший пинок под зад
Если полностью отпустить педаль газа на 3-й передаче при скорости ниже 40 км/ч, то эта АКПП не переключается на 2-ю, а продолжает ехать на 3-ей. При скорости ниже 15 км/ч она сразу должна переключиться на 1-ю.

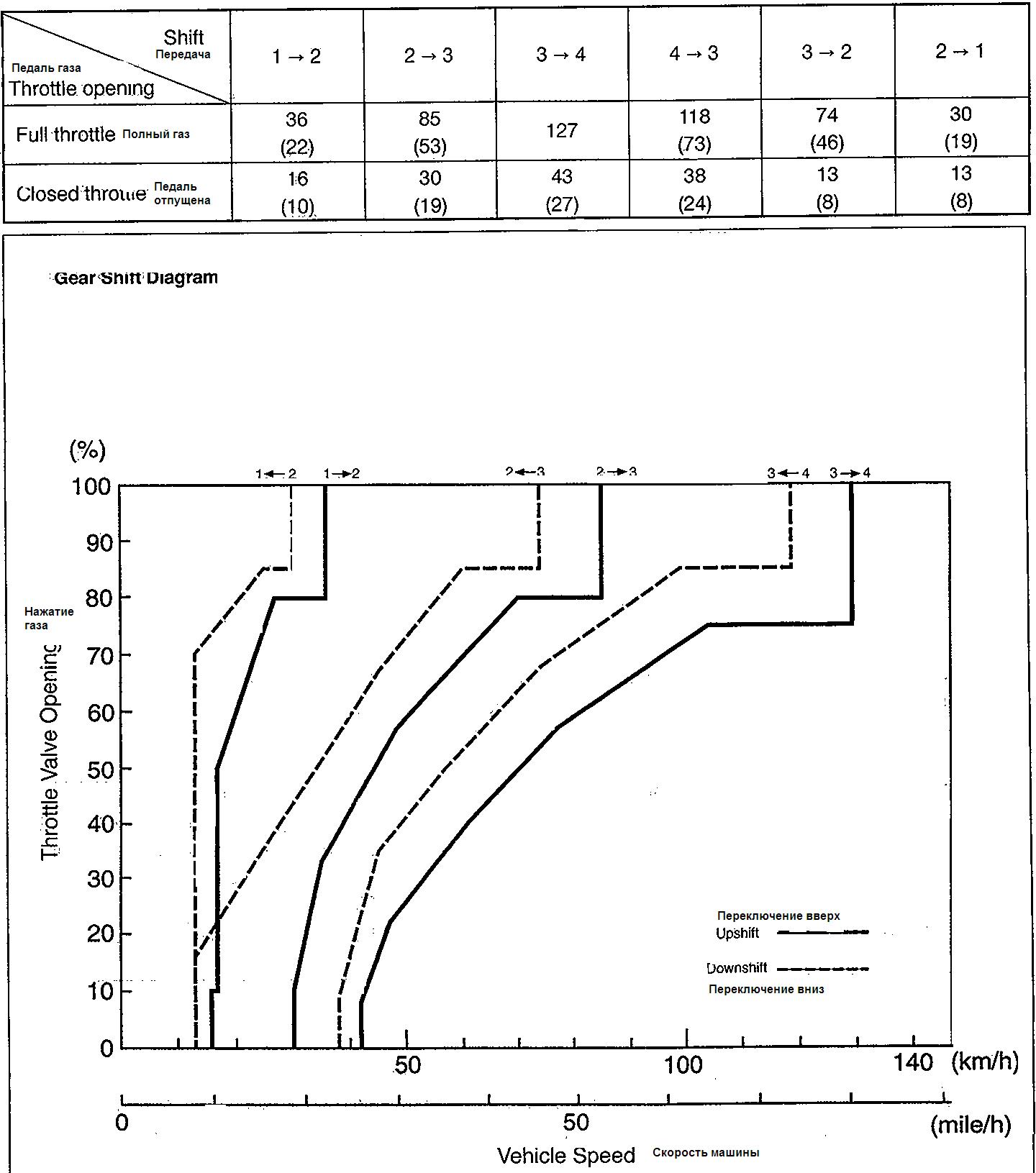

Вот диаграмка (стр. 7B-12 английского рук-ва):
AT_shift diagram.JPG
Описанная тобой картина похожа на сильное запаздывание включения 1-ой передачи.
Это пока мои теоретические рассуждения.

Кстати, пока машина на ходу, отчего бы не прокатиться и не сравнить свои моменты переключения с этой диаграммкой?


buh

Осваивающийся
3 Август 2009
23
0
0
Пушкино М,О,
Езжу на ...
Сузуки Джимни. 2008. 1,3. автомат.
И ещё, допустим что они дефектные, и их нужно менять. По оригинальному каталогу там три соленоида под одним и тем же номером: 26581-66H10

Какие два это понятно - А и B под номером 5, под номером 7 - э/м клапан блокировки гидротрансорматора. Где ещё один номер пятый?
Вероятно это соленоид управления переключением передач (timing solenoid). Внешне он такой же как А и Б, но тогда вопрос почему по мануалу он работает по другому принципу, при подаче питания он открыт. Как такое может быть для деталей под одним номером?
пусть масло поменяет,сжёг при пробуксовке

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Sergey ussurisk86

Редкий гость
17 Октябрь 2013
9
0
0
38
Езжу на ...
S jimny 2007
Я конечно могу и 100500 раз попросить поглядеть самодиагностику ТВОЕЙ АКПП. И другие люди с этого форума тоже могут попросить. Но делать это придётся тебе самому, пихнуть канцелярскую скрепку в разъём диагностики и посчитать мигания лампочки - это не очень сложная операция.



Добрался до авто... Как осуществить самодиагностику. Джим 2007 год

Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!

Nansen

Профи
26 Июнь 2007
2,421
694
0
58
полярник
Добрался до авто... Как осуществить самодиагностику. Джим 2007 год
Вопрос неоднократно освещался в этой теме, погляди хотя бы последние 10 страниц :ireful3:
Под торпедой в р-не рулевой колонки, примерно возле правого/левого колена (в зависимости от стороны руля), надо найти 6-контактный разъём, не подключенный ни к чему, синенький такой. Это разъём диагностики.
На нём надо замкнуть диагностический контакт на земляной и смотреть на панель приборов, считать мигания лампочки... э... уже не помню, кажется неисправности трансмиссии. В общем мигать там будет только одна.
Ессно, вставлять перемычку надо при выключенном зажигании, потом зажигание включить, тогда и начнёт мигать.

Обучение профессии в школе страховых агентов. Бесплатно!



Firesnake

Наш человек
25 Январь 2013
210
185
43
47
С-Пб
Езжу на ...
Jimny 2002 АКПП
Дополню: контактов там два в разъеме, не ошибетесь; а мигать будет лампа O/D. Для того, чтобы обнулить ошибки, надо замкнуть контакты 5 раз в течении небольшого времени.
Сам вчера искал, как сбросить ошибки, (забыл), так не совсем простое это дело.. Не сразу догадаешься, что в строку поиска вбить.

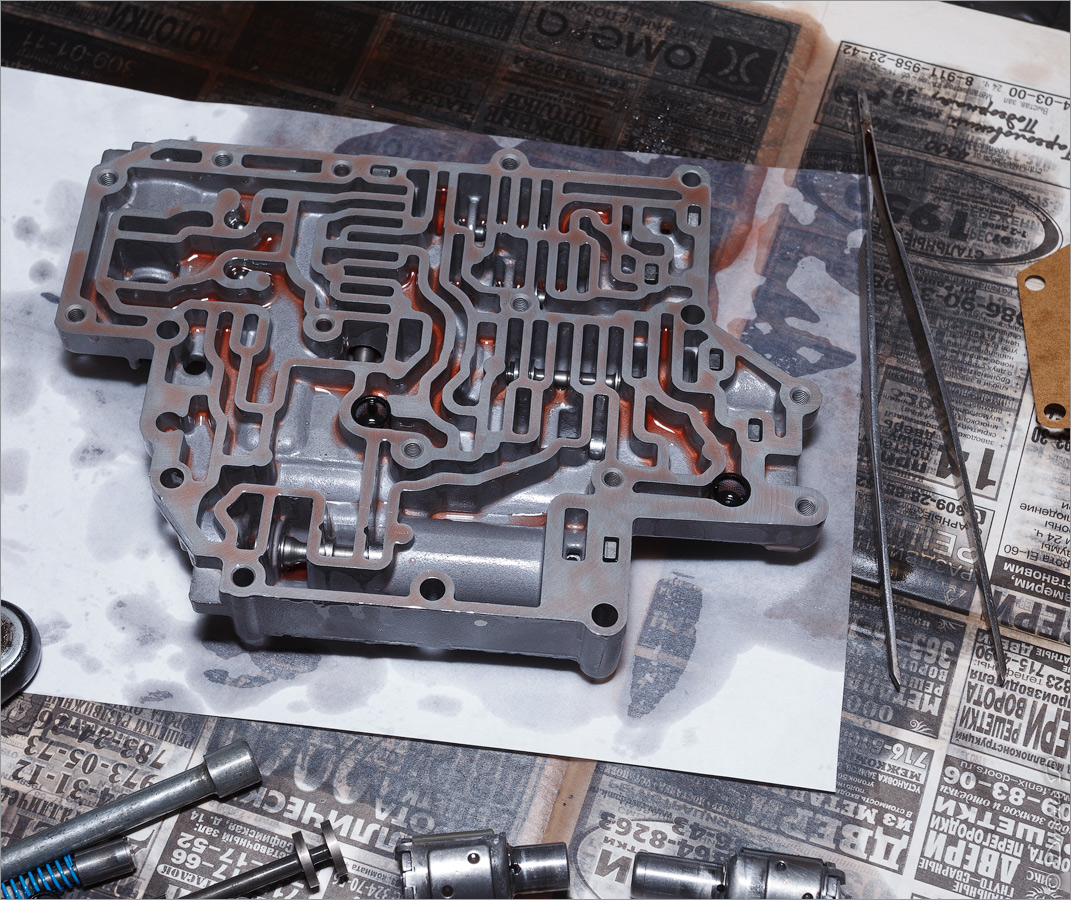

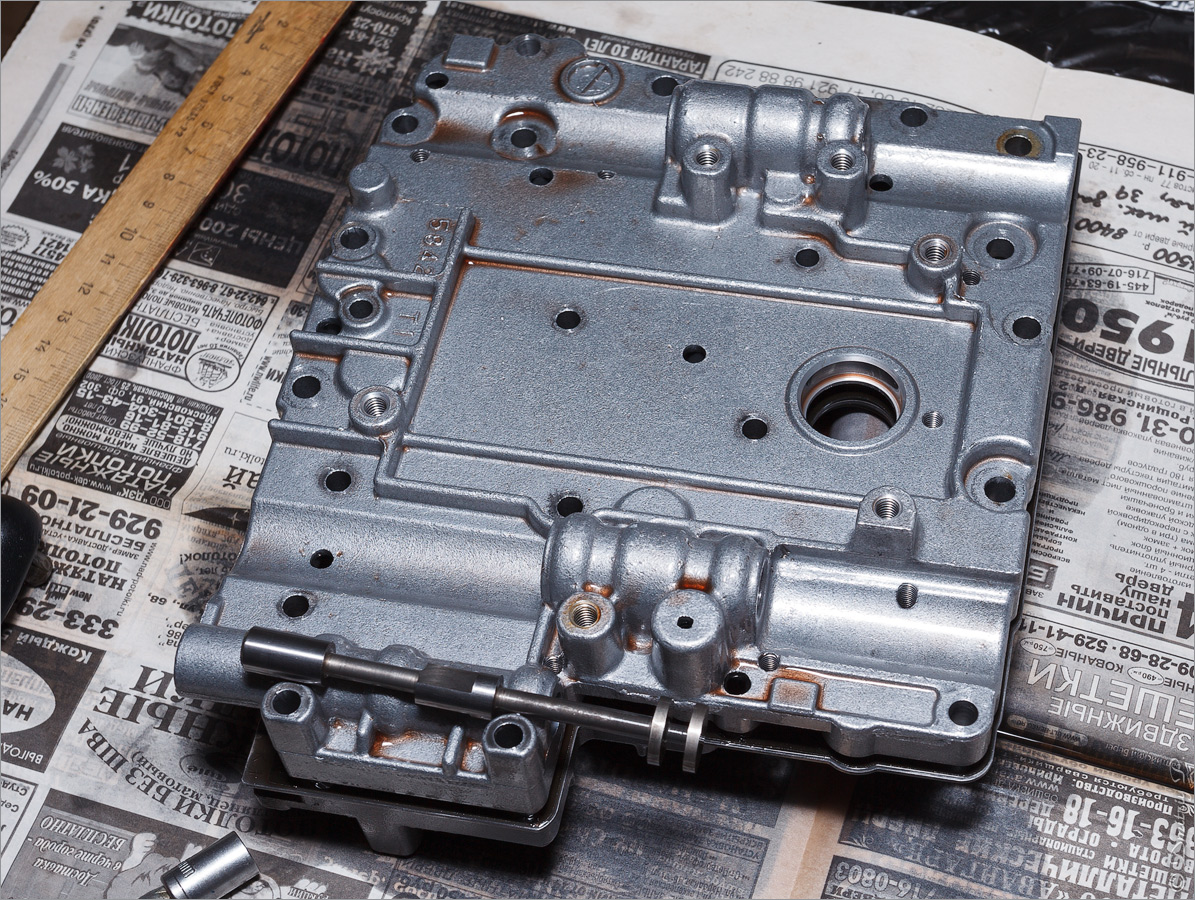

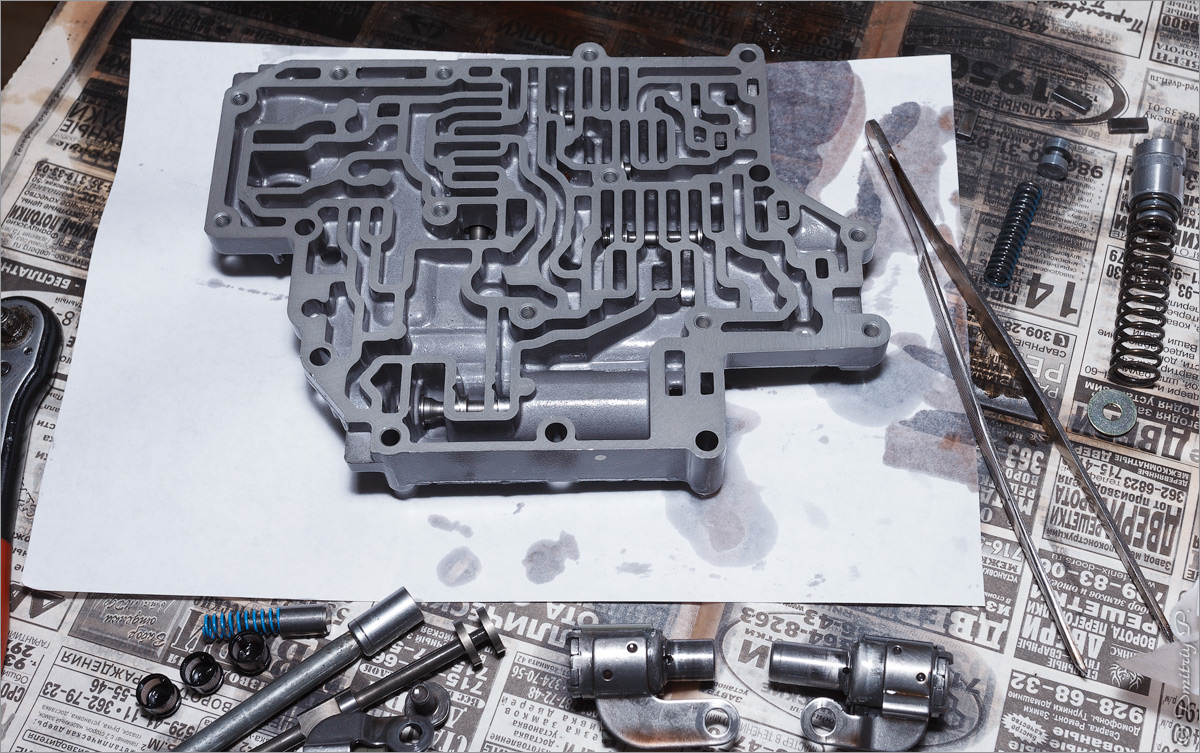

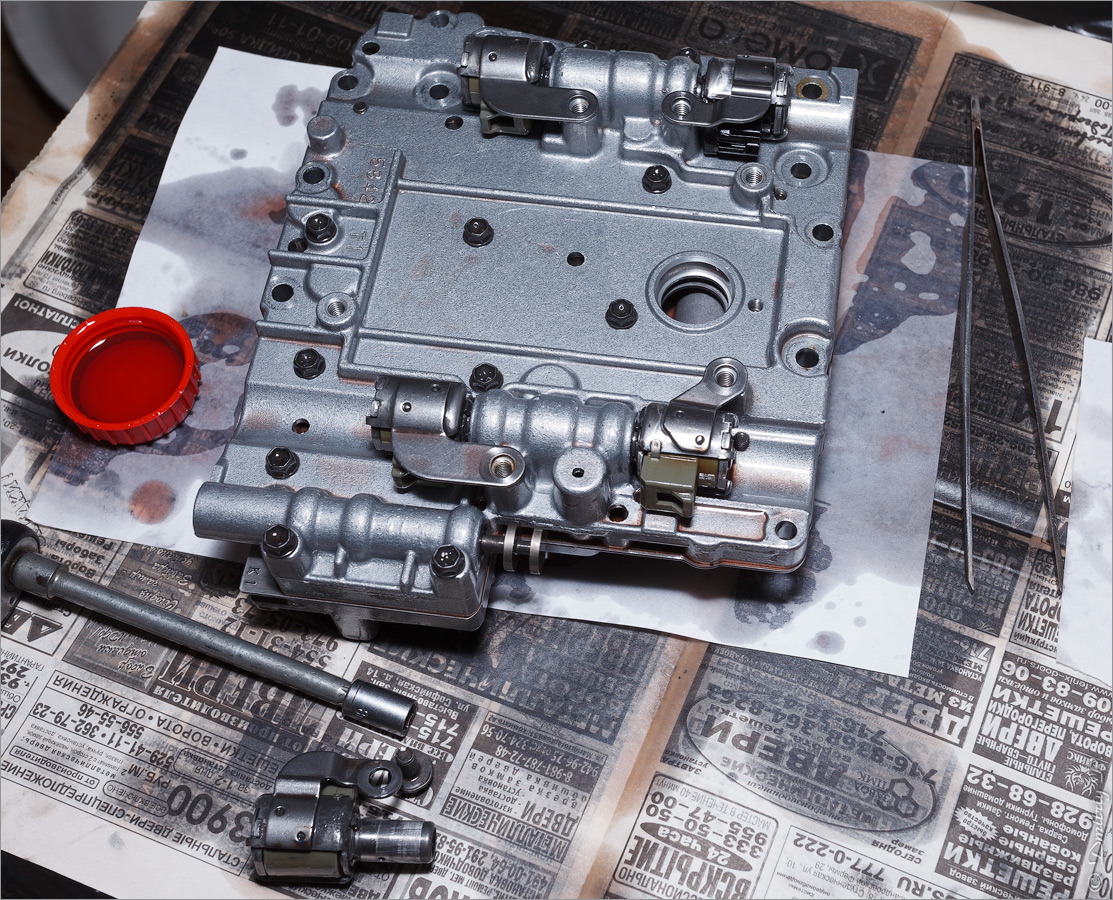

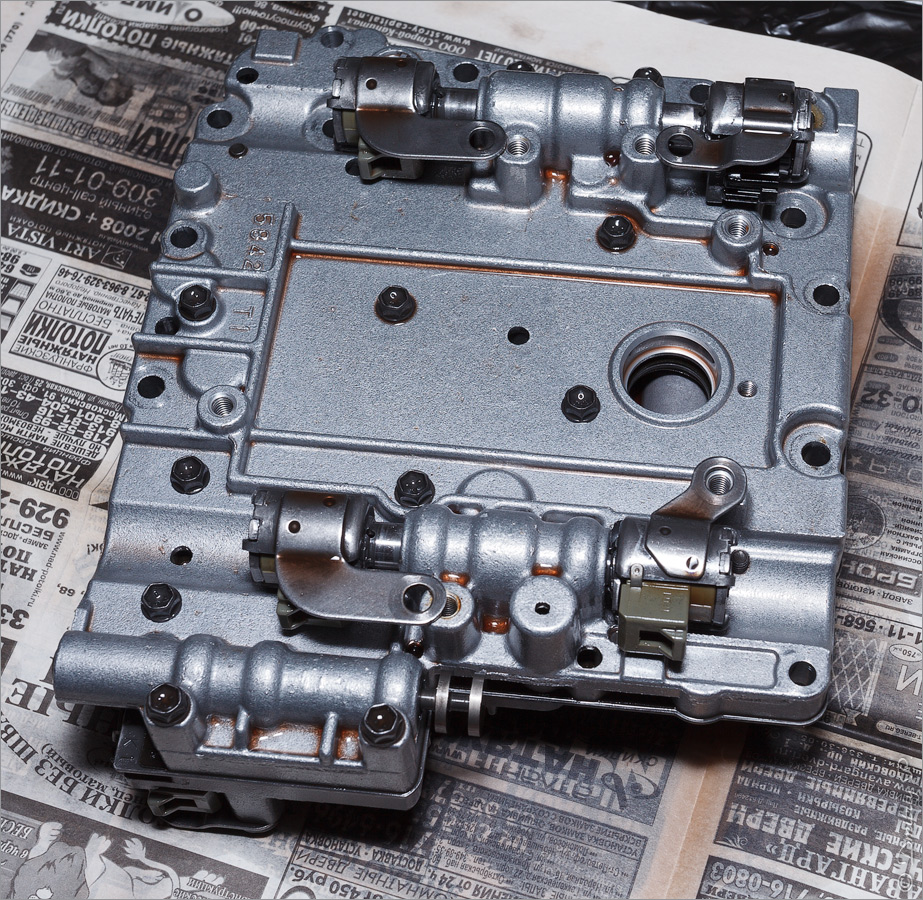

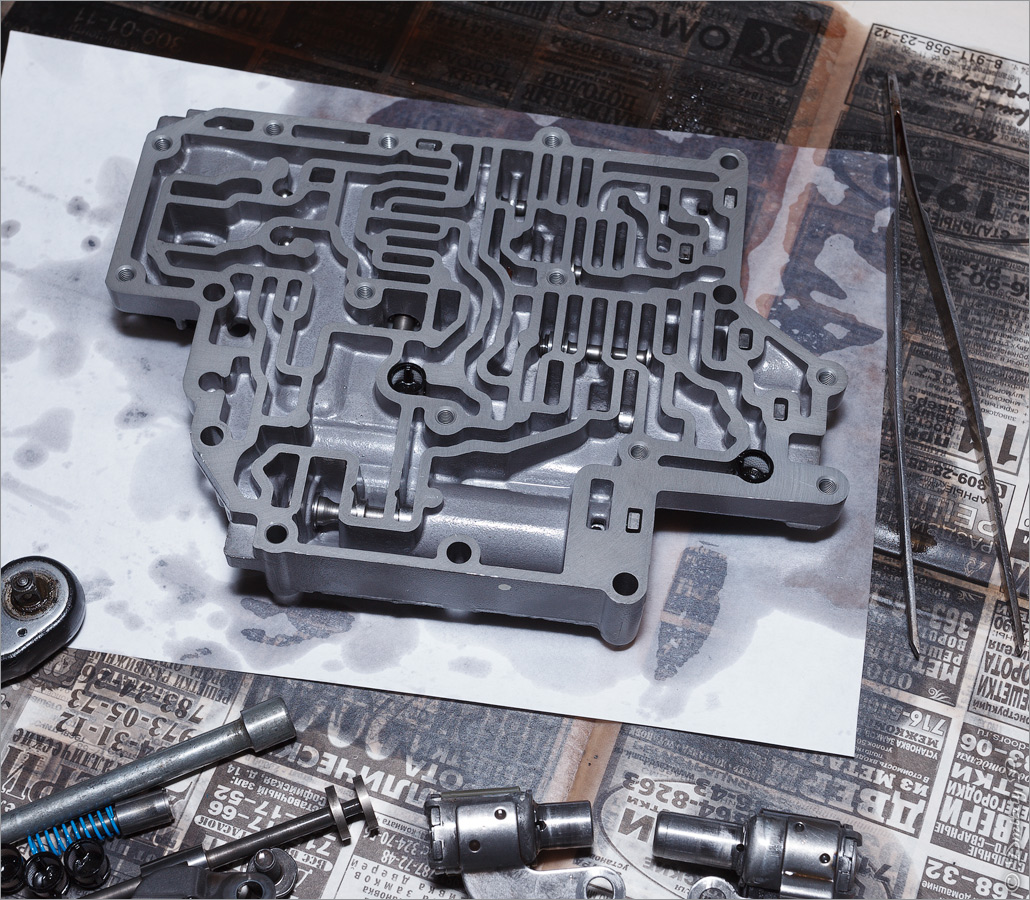

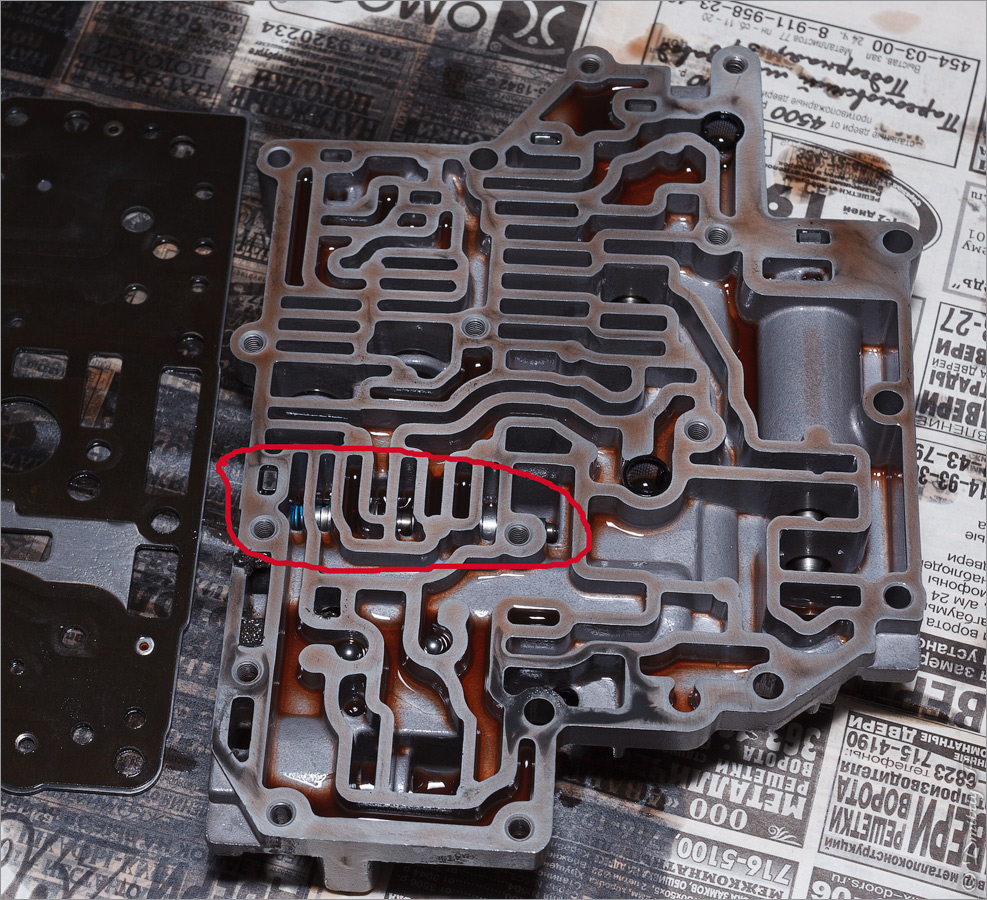

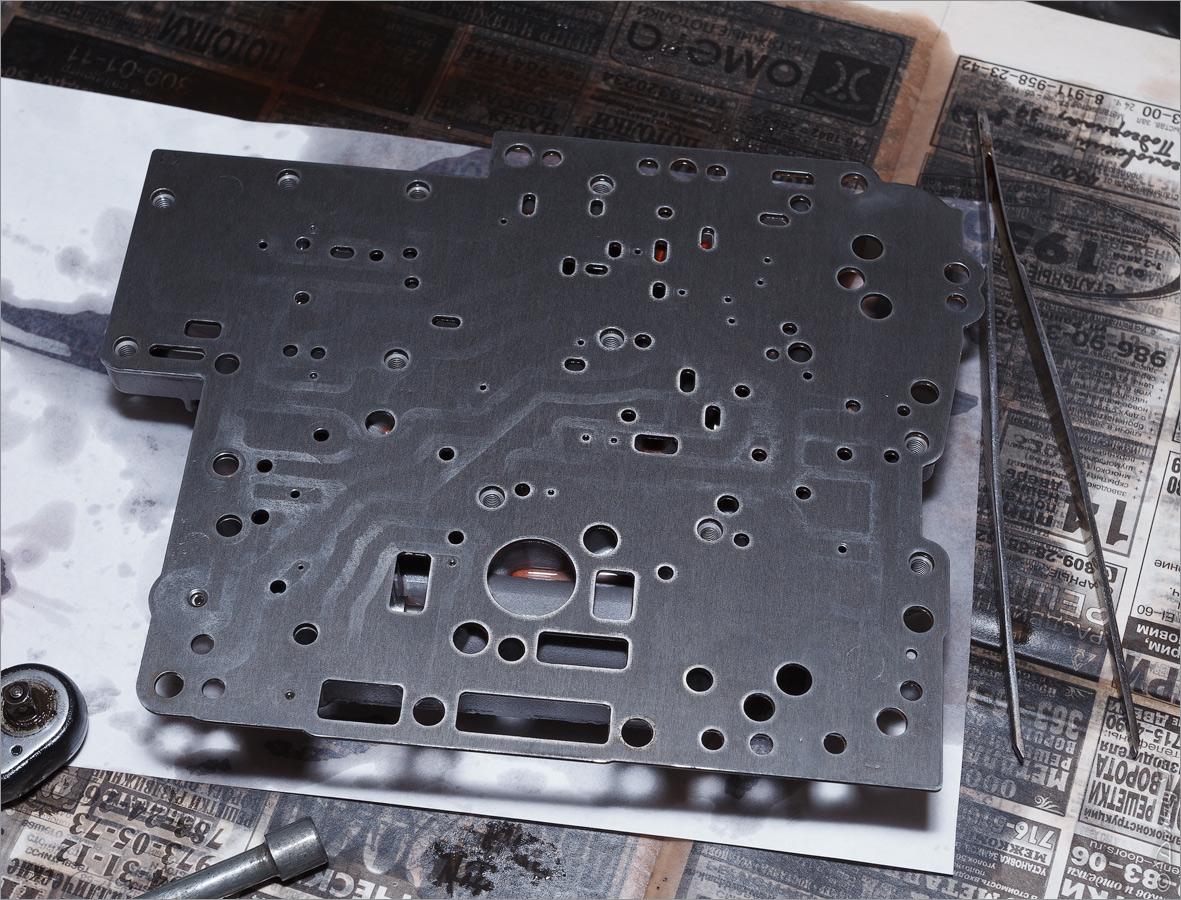

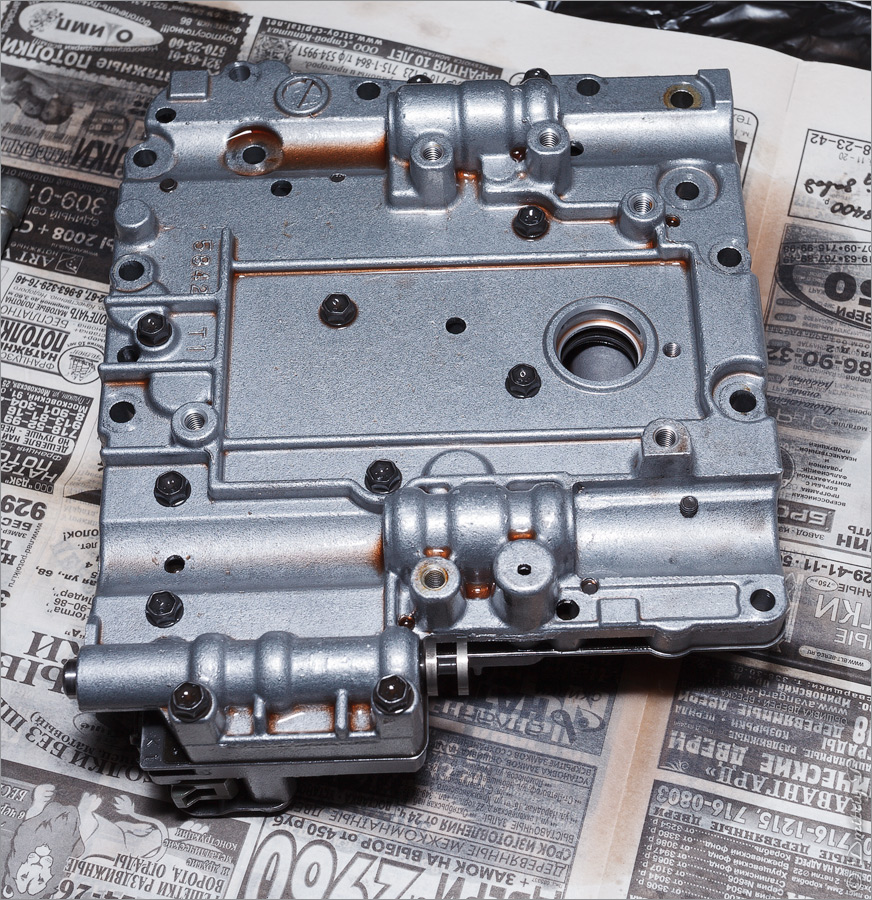

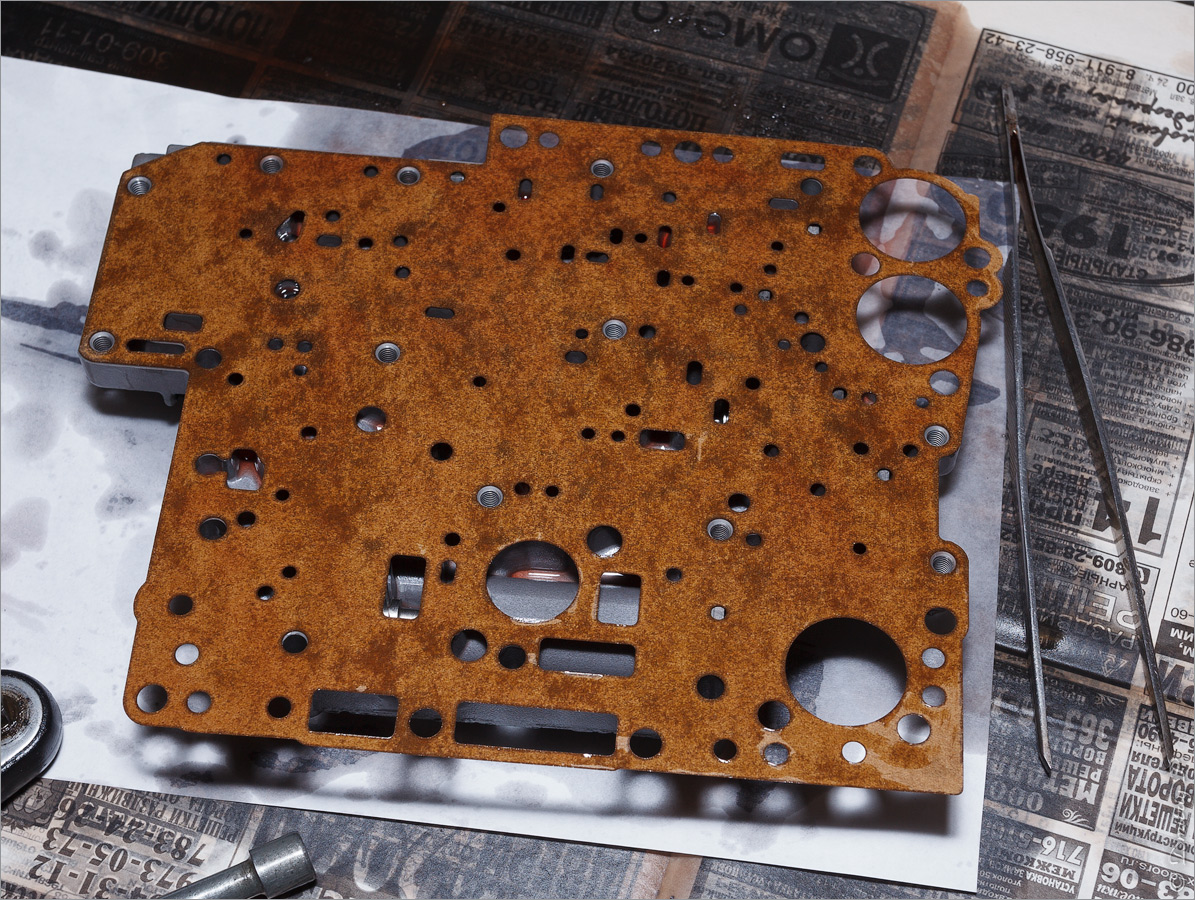

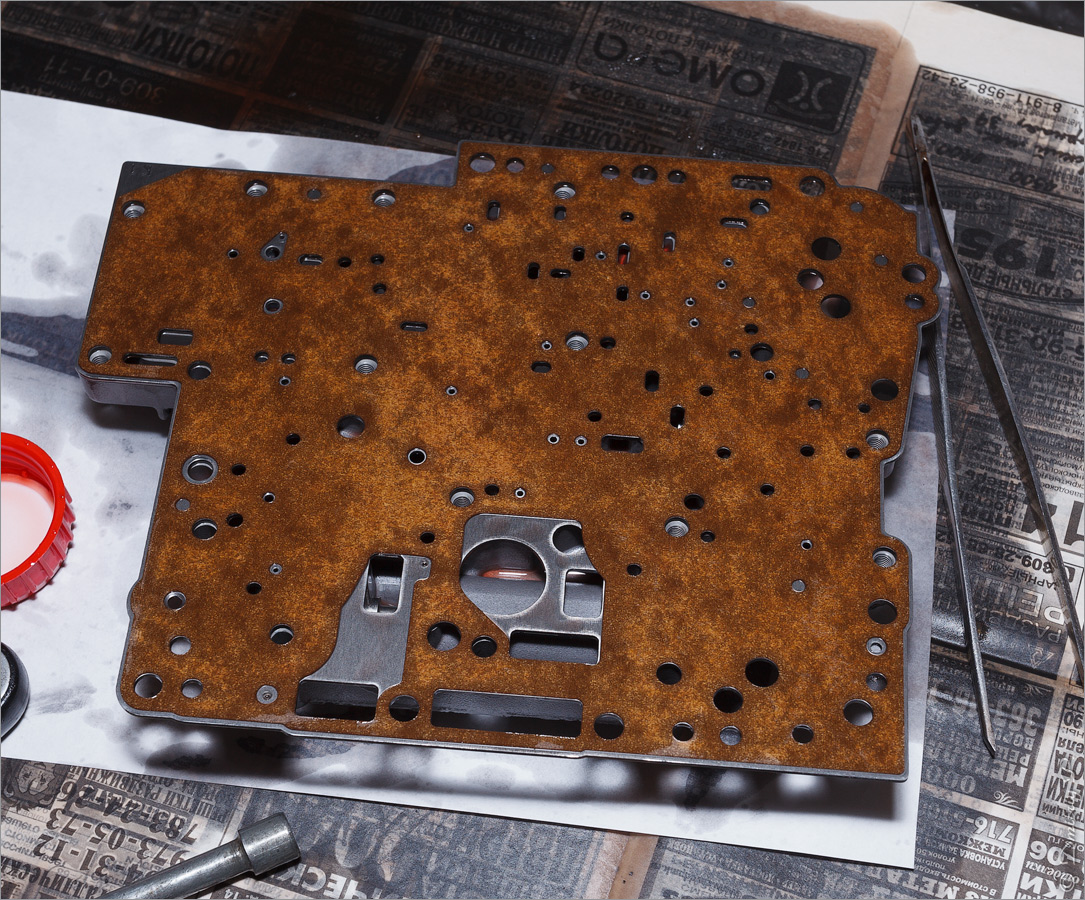

У меня вопрос есть, может кто знает? В гидроплите клапан, обведенный на рисунке красным, он должен свободно перемещаться при температуре 25°С? Пружина должна его отжимать обратно, при перемещении? Или он только на разогретой коробке должен свободно перемещаться? И за что он отвечает? В сервис-мануале обозван Signal valve. Я по тем наименованиям не соображу, какие функции у каких клапанов...
У меня пружина этот клапан на место не возвращает, если его переместить. Вот и думаю - нормально это или нет...


Вложения

Firesnake

Наш человек
25 Январь 2013
210
185
43
47
С-Пб
Езжу на ...
Jimny 2002 АКПП

Firesnake

Наш человек
25 Январь 2013
210
185
43
47
С-Пб
Езжу на ...
Jimny 2002 АКПП

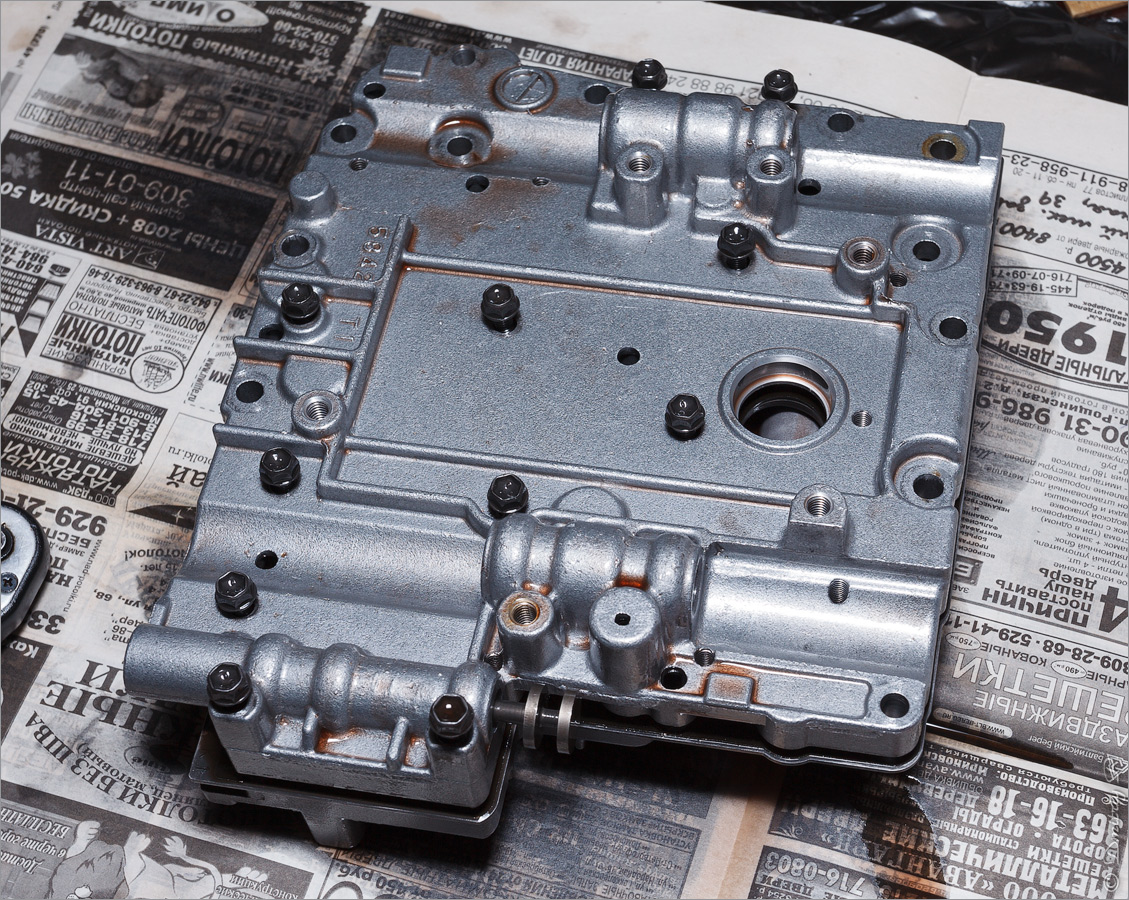

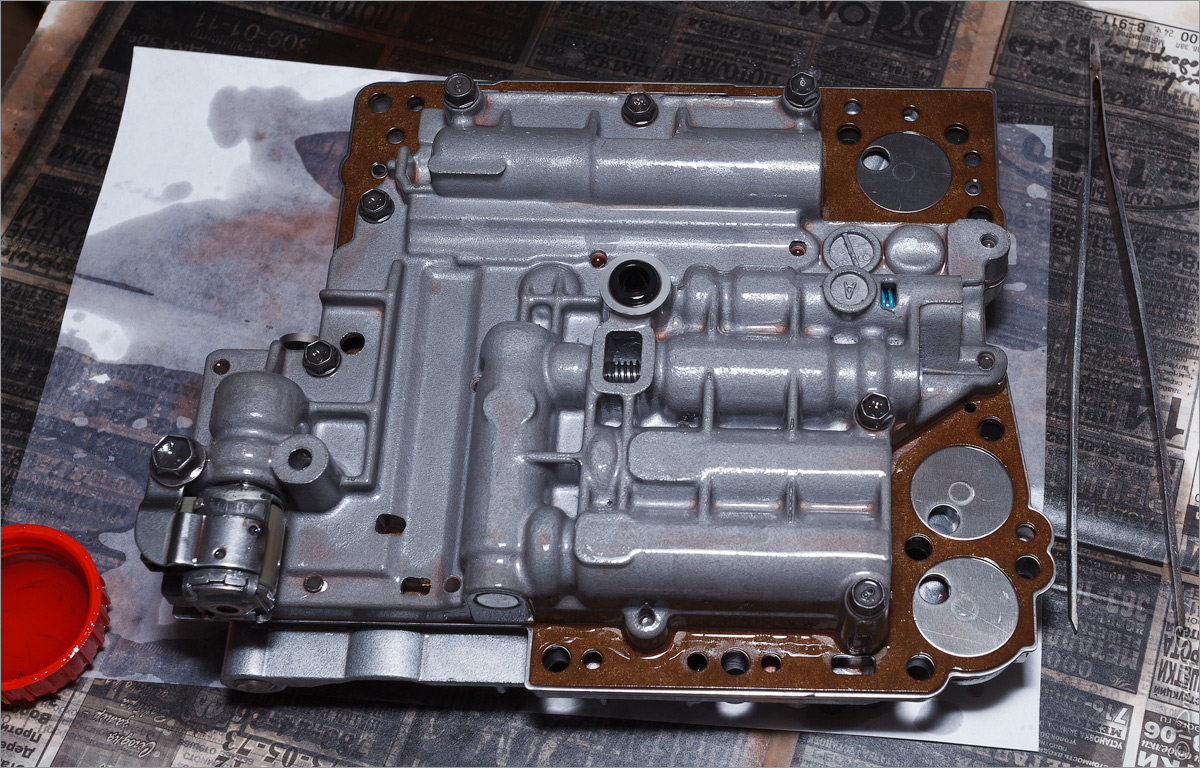

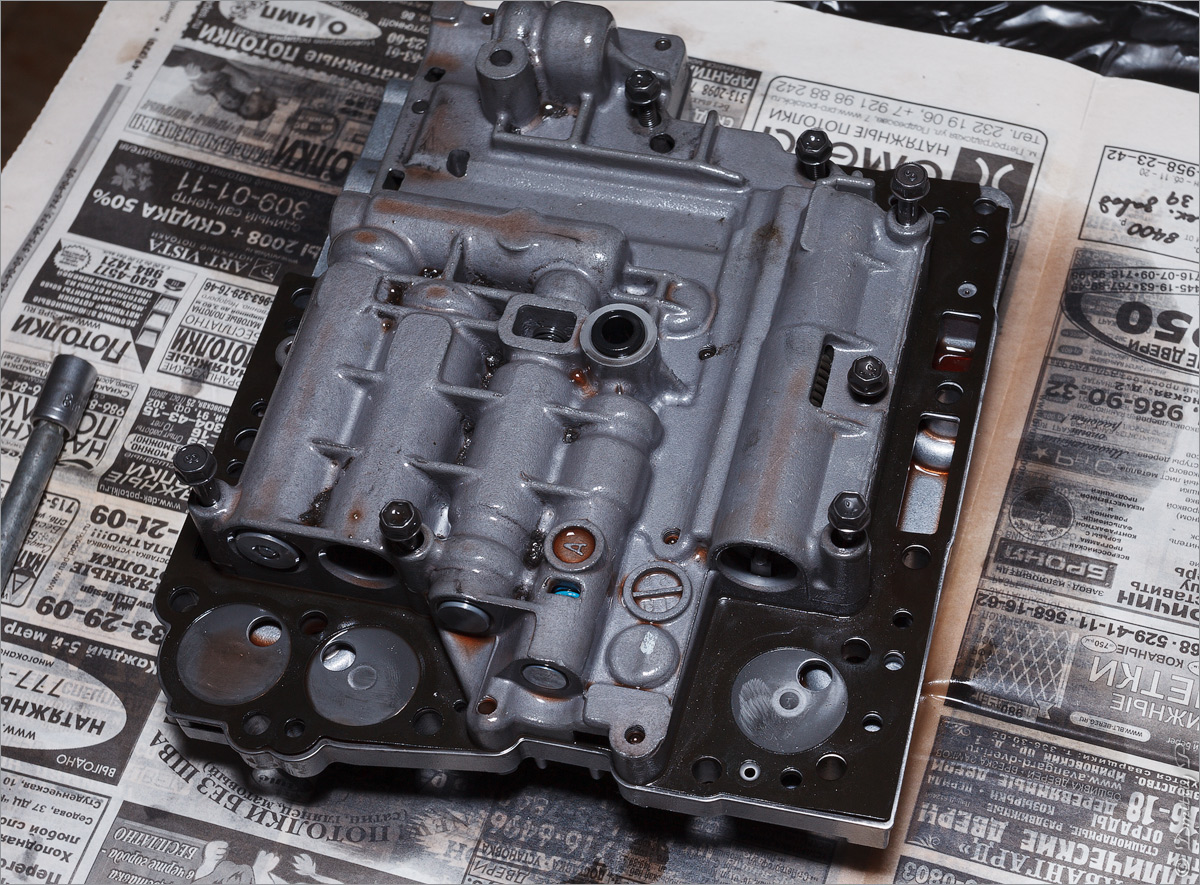

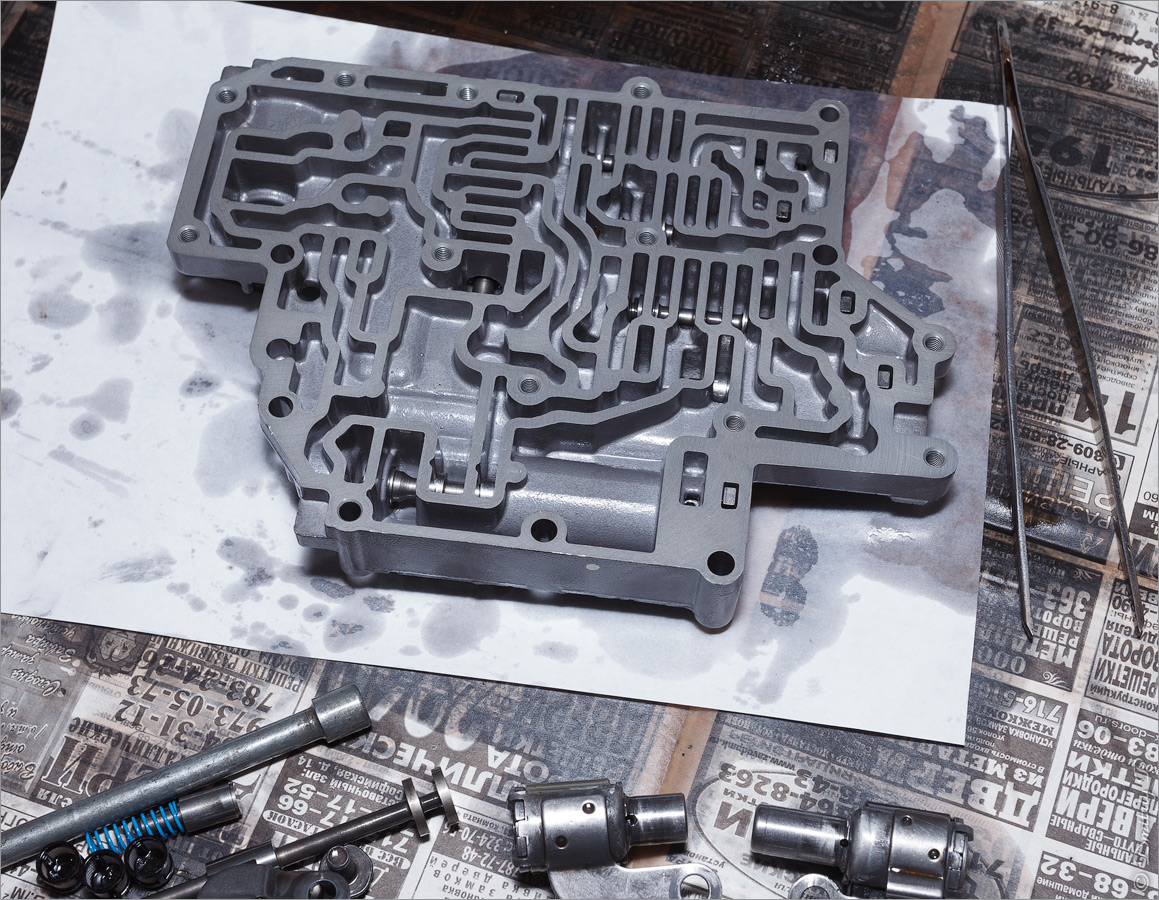

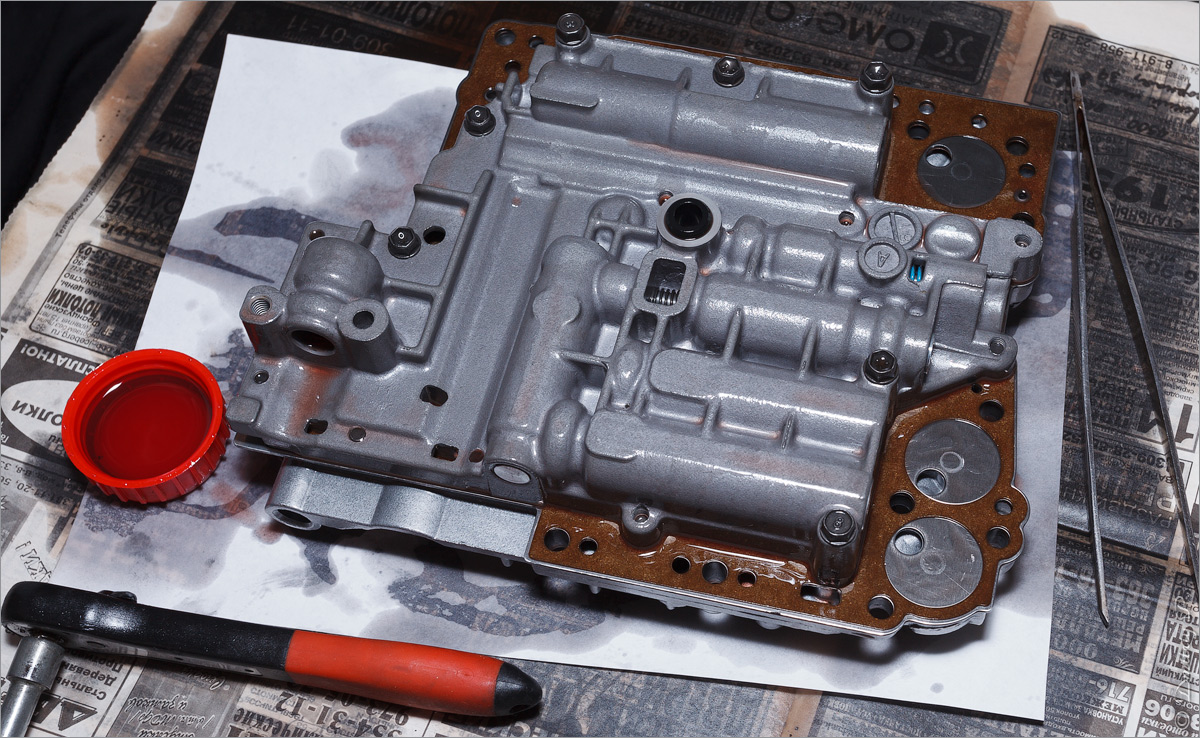

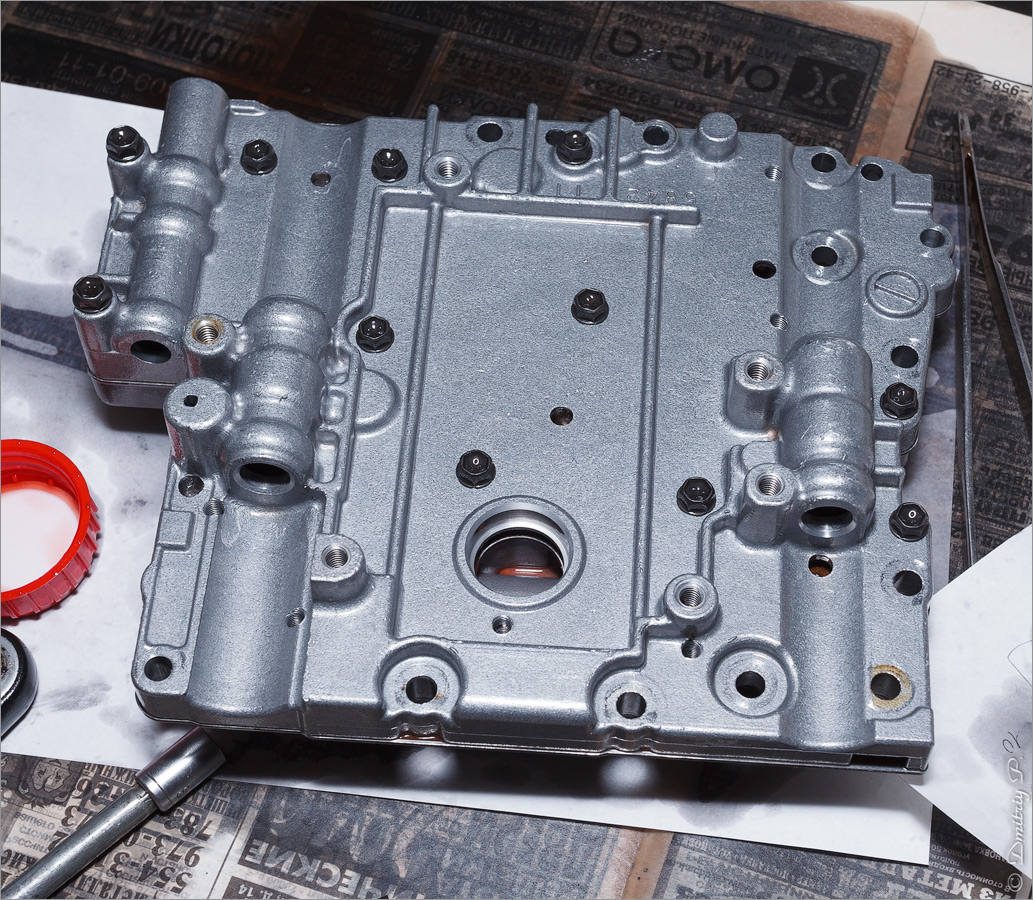

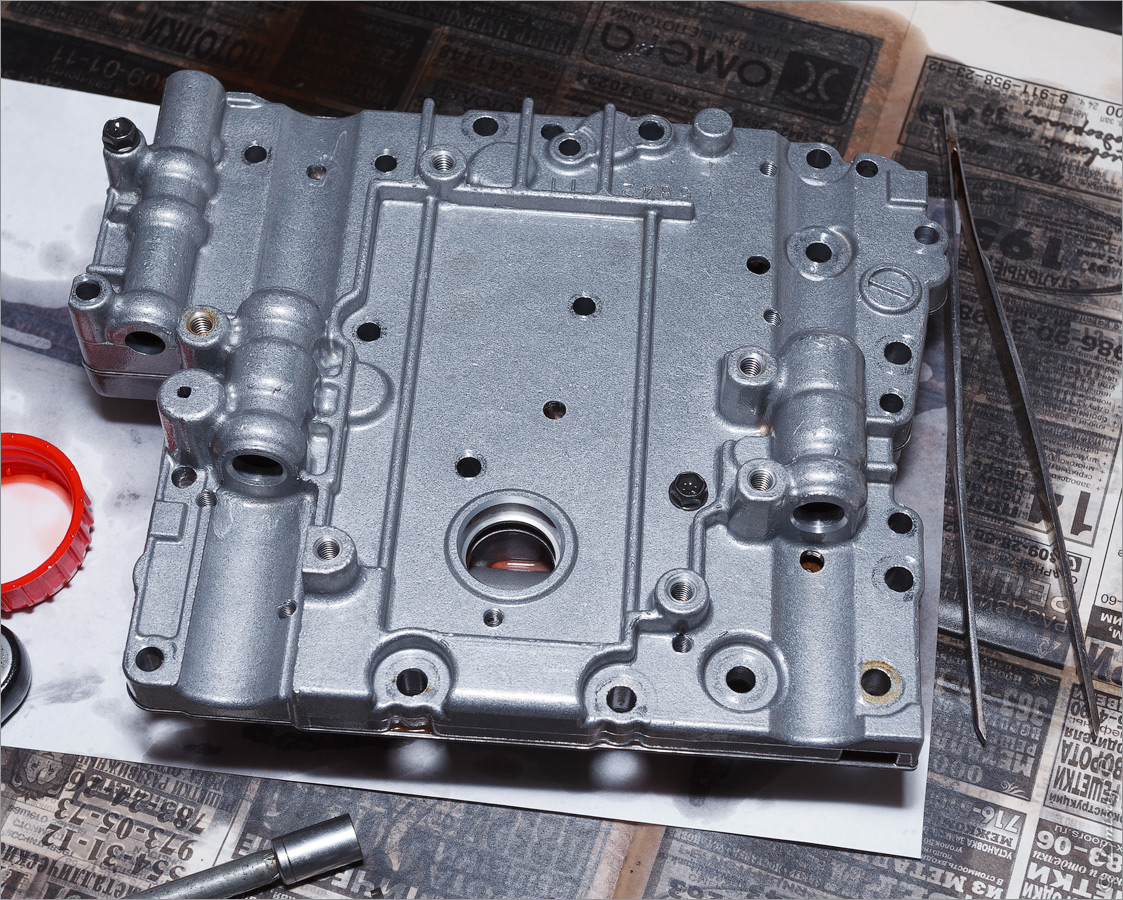

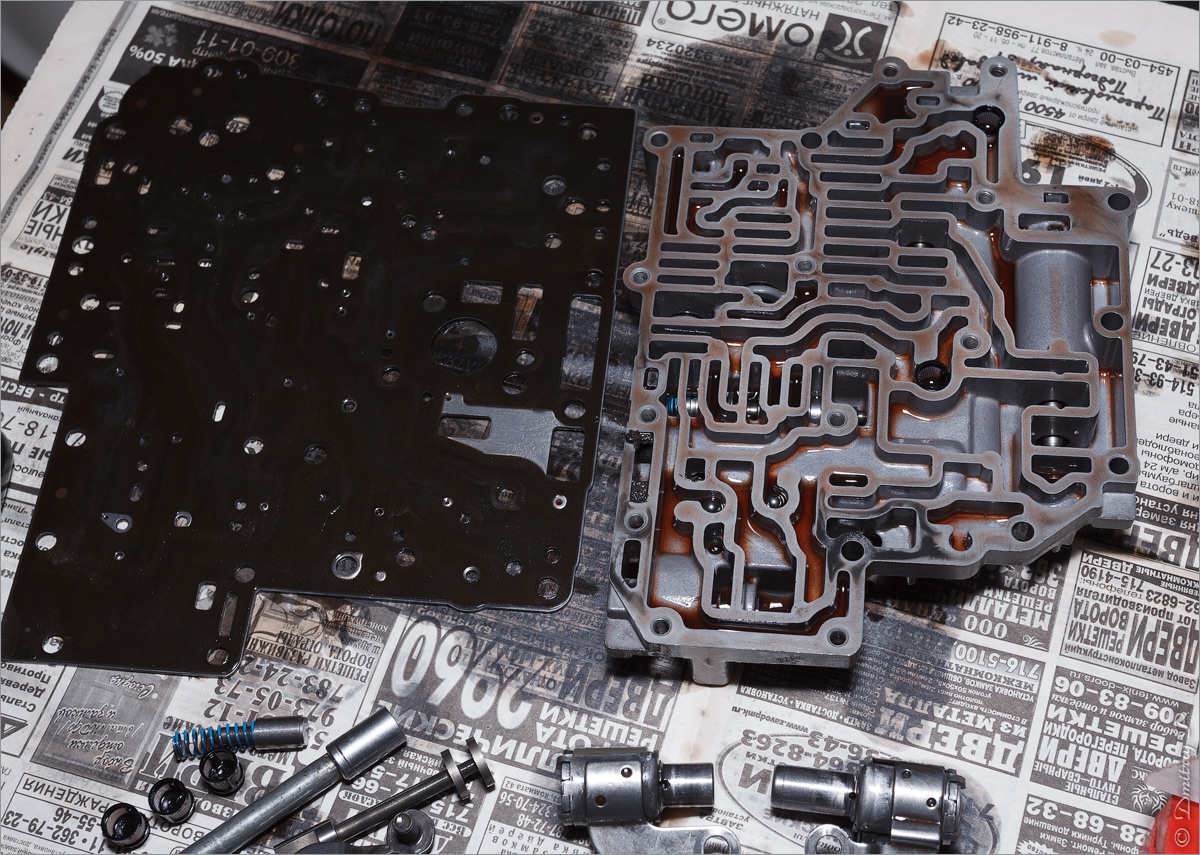

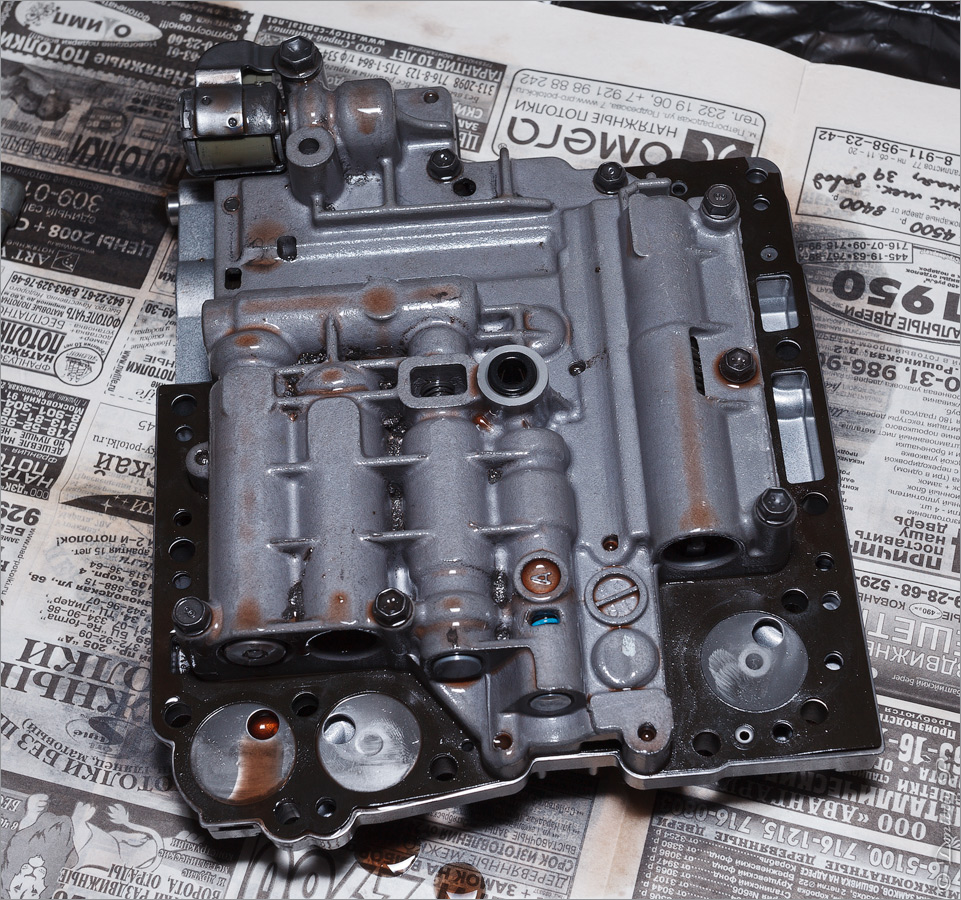

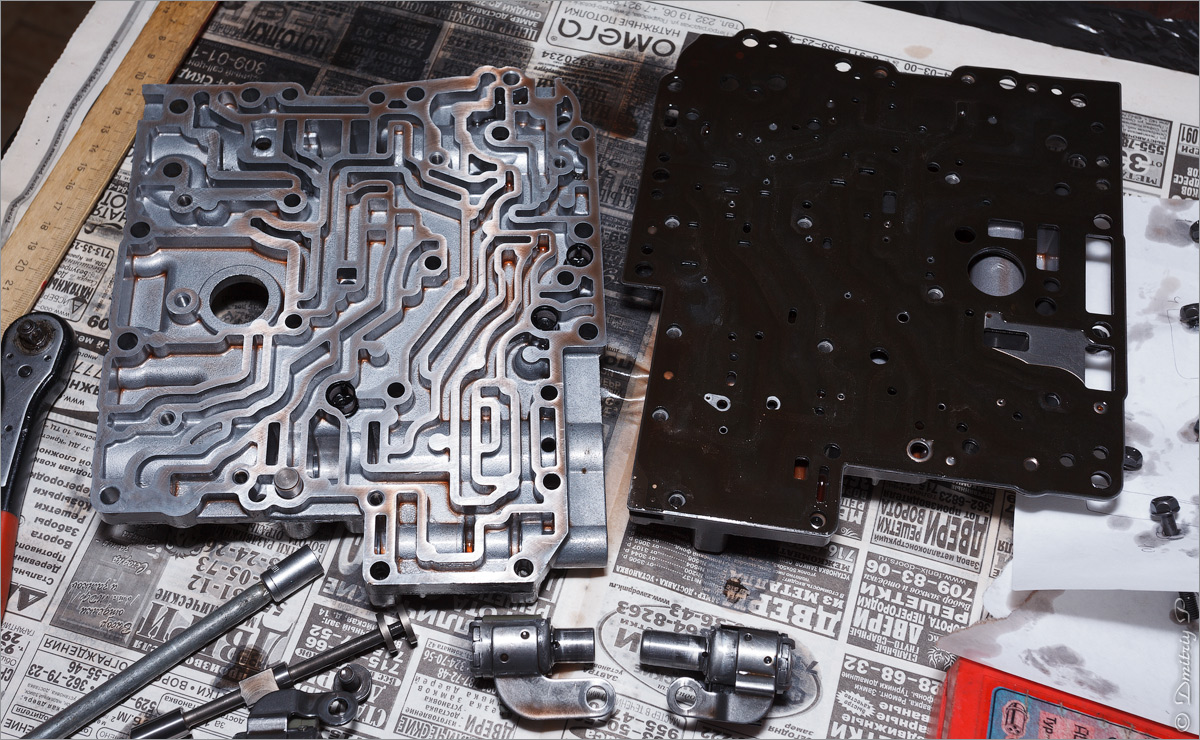

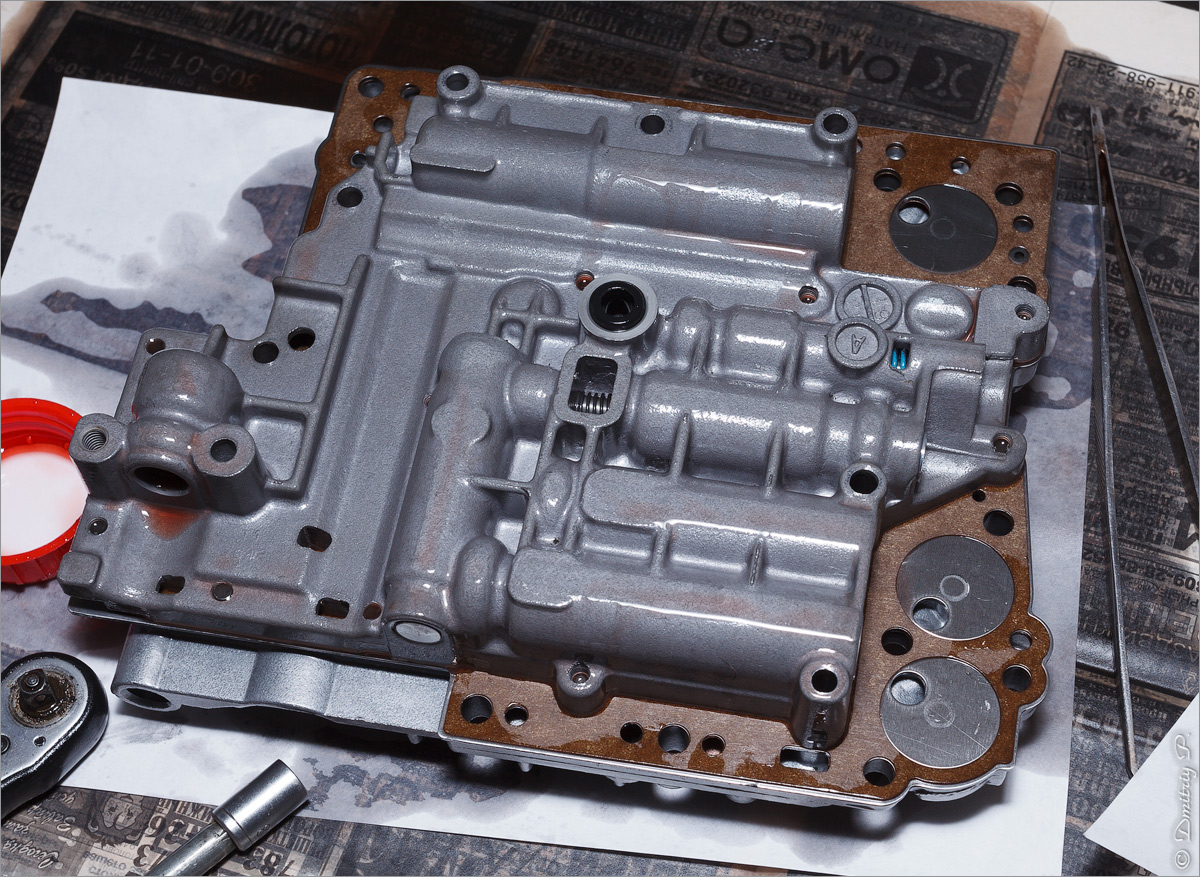

На всякий случай, вдруг кому пригодится (в сервис-мануале есть, но не у всех под рукой):
Снизу все болты длиной 23мм, кроме двух, которые 38мм (обведены красным).
Сверху сложнее:
А - 23мм
Б - 41мм
В - 38мм
Г - 29,5мм

  • Нравится
Реакции: 3 человек

Nansen

Профи
26 Июнь 2007
2,421
694
0
58
полярник
Дополню: контактов там два в разъеме, не ошибетесь; а мигать будет лампа O/D.
Хмм, с одной стороны правильно конечно, с другой - зависит от наличия приборов и количества выпитого.

Т.е. если имеется фирменный сузуковский диагностический тестер, то вообще пофиг сколько там контактов. А если смотреть на разъём по трезве, то виден 6-контактный разъём. Для диагностики задействуются, тут сложно не признать, только два контакта - диагностический и земляной.

Опять же с лампой O/D тоже не всё просто. Она имеется далеко не на каждой машине, а только на дорестайле, где есть кнопка O/D на рычаге выбора режима АКПП.
Т.е. рычаг выбора режима имеет положения "R,N,D,2,1" и кнопочку O/D off.
На послерестайле нет кнопочки O/D off и, вот же засада, лампы "O/D off " тоже нет. Есть выборы режима "R,N,D,3,2,1" и лампа неисправности трансмиссии, вроде бы (нифига не помню, всю память пропил нафиг уже :swoon: ).


Рекомендуем: первый в России краудфандинговый сервис инвестиций в коммерческую недвижимость!
Обучение профессии в школе страховых агентов. Бесплатно!

  • Нравится
Реакции: 1 человек

Firesnake

Наш человек
25 Январь 2013
210
185
43
47
С-Пб
Езжу на ...
Jimny 2002 АКПП
Ой, да, извиняюсь, о чем у меня голова думает... Все забываю, что машины разные по годам, и на год не посмотрел ) И про отсутствие лампы на послерестайле не знал. Возможно там и разъем другой. На дорестайле он конечно 6-контактный, но контактов там только два по факту.. Впрочем, может это не на всех машинах, опять же )
По вопросу - предположил, что у задававшего такой вопрос, фирменного сканера нет )


Sergey ussurisk86

Редкий гость
17 Октябрь 2013
9
0
0
38
Езжу на ...
S jimny 2007
Вопрос неоднократно освещался в этой теме, погляди хотя бы последние 10 страниц :ireful3:
Под торпедой в р-не рулевой колонки, примерно возле правого/левого колена (в зависимости от стороны руля), надо найти 6-контактный разъём, не подключенный ни к чему, синенький такой. Это разъём диагностики.
На нём надо замкнуть диагностический контакт на земляной и смотреть на панель приборов, считать мигания лампочки... э... уже не помню, кажется неисправности трансмиссии. В общем мигать там будет только одна.
Ессно, вставлять перемычку надо при выключенном зажигании, потом зажигание включить, тогда и начнёт мигать.

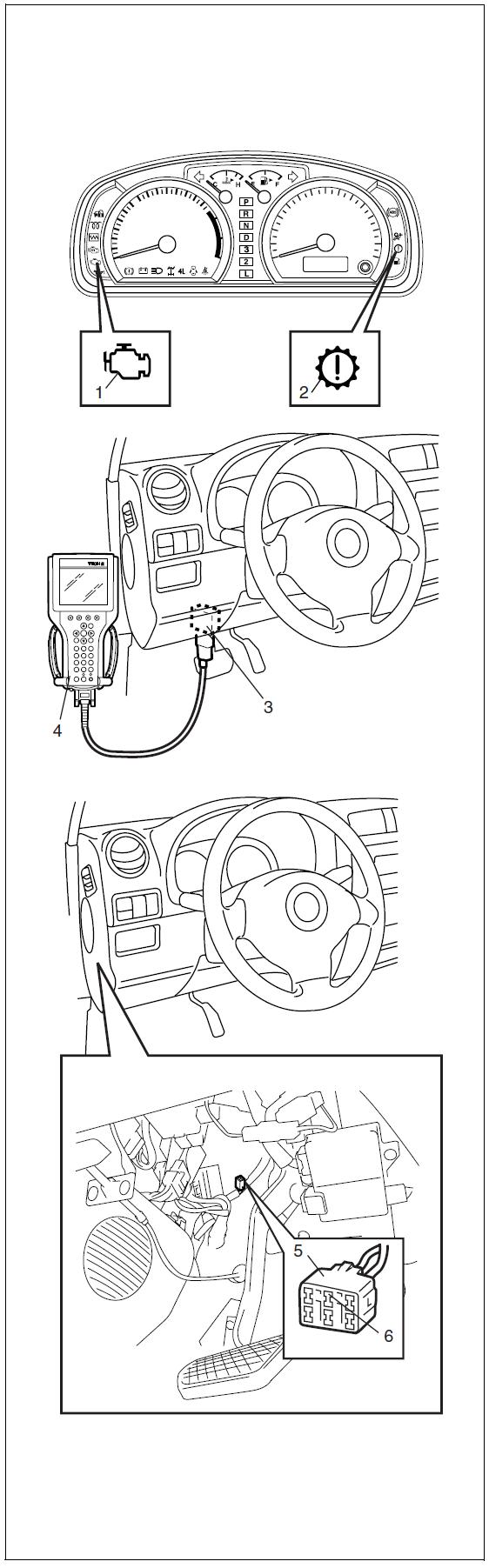

Посмотреть вложение 46189
Сделал самодиагностику, показал ошибку 31.


Nansen

Профи
26 Июнь 2007
2,421
694
0
58
полярник
показал ошибку 31
Код 31 - это "Нет сигнала датчика выходного вала", АКПП с таким кодом находится в аварийном режиме, у неё сейчас вперёд только 3-я скорость работает, вот она и едет плохо.

Не обязательно датчик неисправен, может быть просто загрязнён или проблема в проводке.

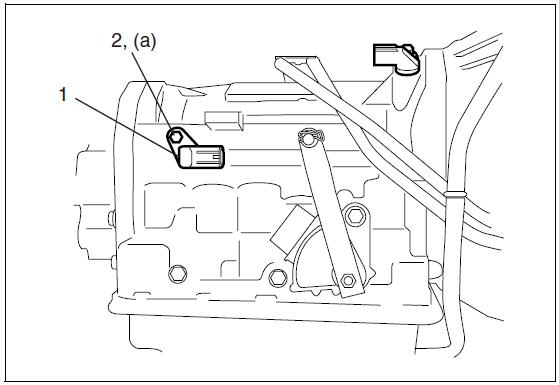

Находится он в задней части АКПП, с правой стороны, крепится одним болтом (поз.2 на рисунке).

- Снимаешь минус с аккумулятора
- Лезешь под машину с правой стороны
- Взяв с собой ключ кажется на 10 (может на 12, точно не помню)
- Отцепляешь от датчика разъём
- Внимательно осмотри состояние проводов, контактов внутри разъёма и на датчике
- Откручивай болт
- И аккуратно вынимай датчик, он там резиновым колечком уплотнён
- Аккуратно протри его от загрязнений, на нём темный налёт такой, может даже с металлическими включениями
- Померяй тестером его сопротивление, должно быть 560-680 Ом при комнатной температуре
- Если сопротивление не соответствует - покупай новый
- Если сопротивление в указанных пределах - ставь его назад, прицепляй разъём на место
- Зацепляй обратно минус на аккумуляторе
- Сбрасывай ошибки https://suzuki-club.ru/threads/30360/page-40#post-1017526
- Пробуй прокатиться.

Если едет так же, тогда опять делай диагностику.
Если код тот же - надо прозванивать проводку от "мозгов" АКПП до датчика.

"мозги" находятся под бардачком, там две коробки, побольше и поменьше, АКППшные поменьше.

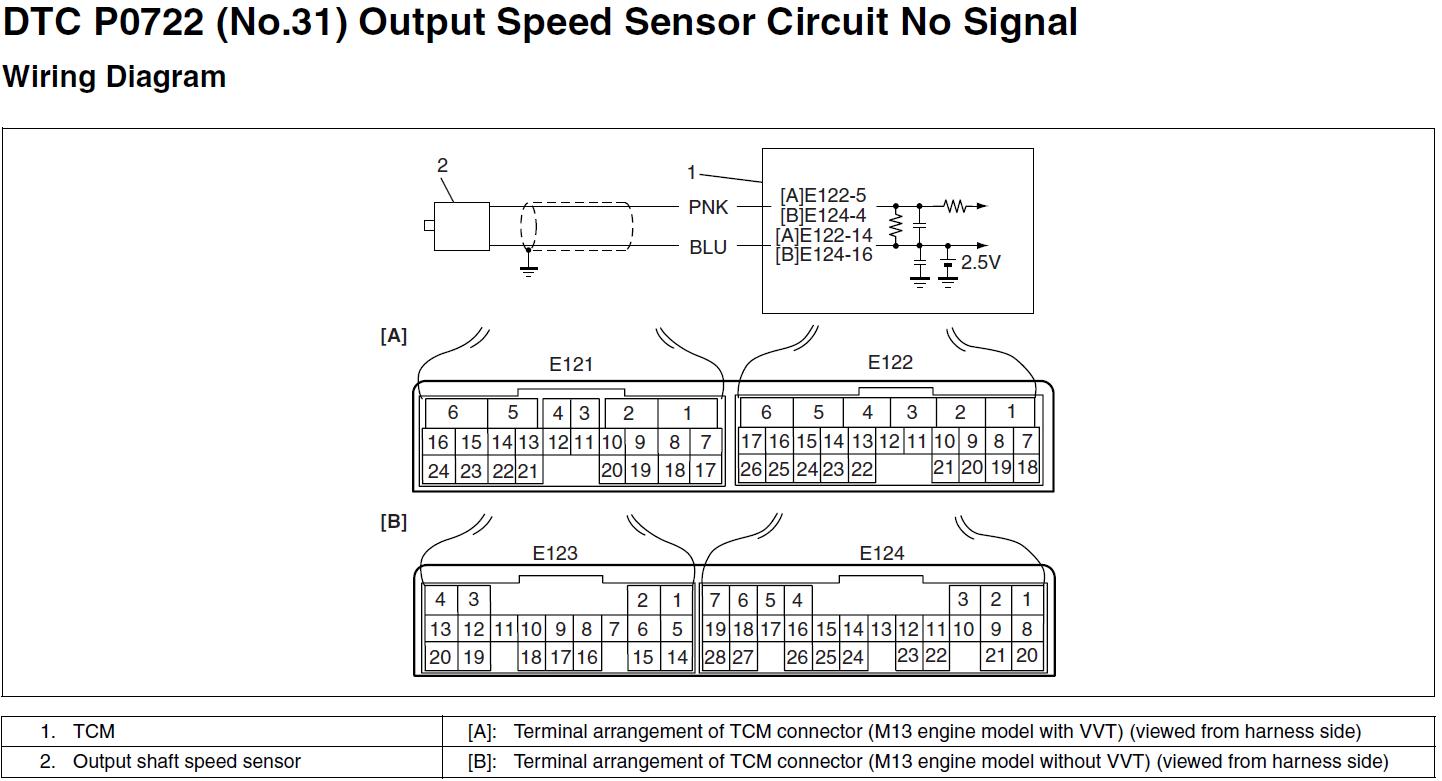

Я не знаю, какого вида разъём на Джимни с движком 0.7 л, на рисунке показаны два варианта и, соответственно, звонится на разных контактах.
